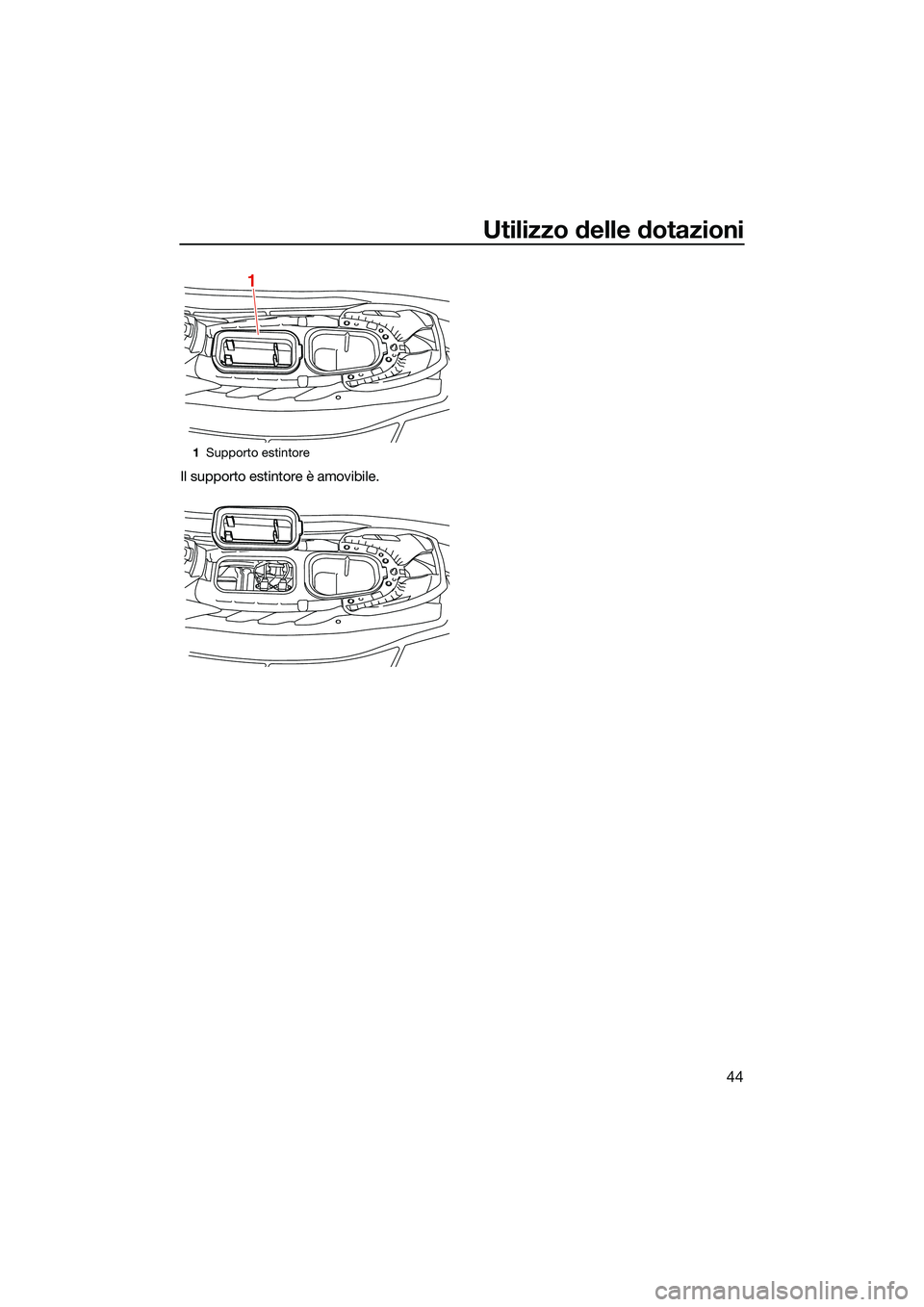

Utilizzo delle dotazioni
44
Il supporto estintore è amovibile.
1Supporto estintore
1
UF3Y75H0.book Page 44 Monday, July 19, 2021 10:36 AM

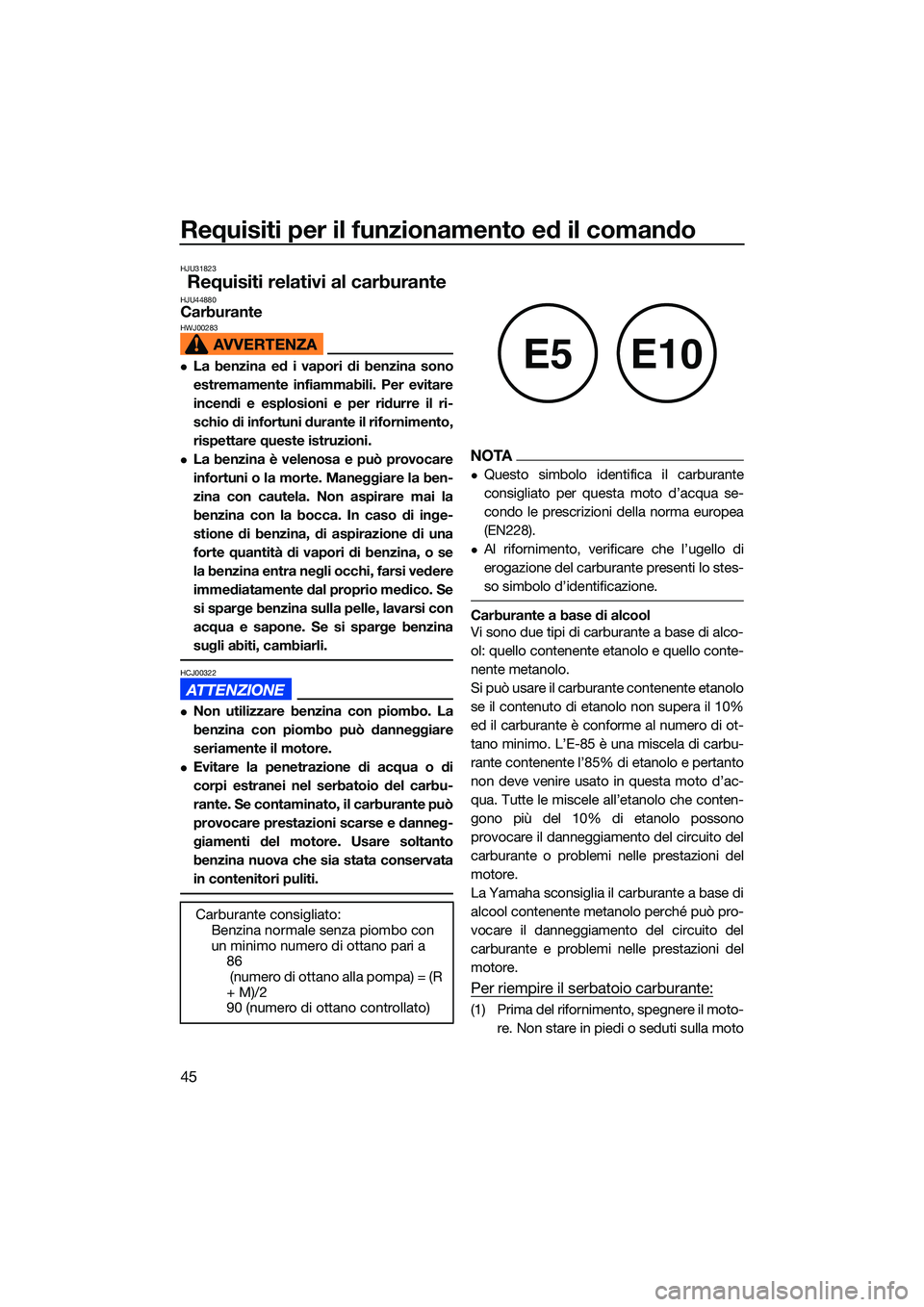

Requisiti per il funzionamento ed il comando
45
HJU31823
Requisiti relativi al carburanteHJU44880CarburanteHWJ00283
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi e esplosioni e per ridurre il ri-
schio di infortuni durante il rifornimento,
rispettare queste istruzioni.
La benzina è velenosa e può provocare
infortuni o la morte. Maneggiare la ben-
zina con cautela. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina, di aspirazione di una
forte quantità di vapori di benzina, o se
la benzina entra negli occhi, farsi vedere
immediatamente dal proprio medico. Se
si sparge benzina sulla pelle, lavarsi con
acqua e sapone. Se si sparge benzina
sugli abiti, cambiarli.
HCJ00322
Non utilizzare benzina con piombo. La
benzina con piombo può danneggiare
seriamente il motore.
Evitare la penetrazione di acqua o di
corpi estranei nel serbatoio del carbu-
rante. Se contaminato, il carburante può
provocare prestazioni scarse e danneg-
giamenti del motore. Usare soltanto
benzina nuova che sia stata conservata
in contenitori puliti.
NOTA
Questo simbolo identifica il carburante
consigliato per questa moto d’acqua se-
condo le prescrizioni della norma europea
(EN228).
Al rifornimento, verificare che l’ugello di
erogazione del carburante presenti lo stes-
so simbolo d’identificazione.
Carburante a base di alcool
Vi sono due tipi di carburante a base di alco-
ol: quello contenente etanolo e quello conte-
nente metanolo.
Si può usare il carburante contenente etanolo
se il contenuto di etanolo non supera il 10%
ed il carburante è conforme al numero di ot-
tano minimo. L’E-85 è una miscela di carbu-
rante contenente l’85% di etanolo e pertanto
non deve venire usato in questa moto d’ac-
qua. Tutte le miscele all’etanolo che conten-
gono più del 10% di etanolo possono
provocare il danneggiamento del circuito del
carburante o problemi nelle prestazioni del
motore.
La Yamaha sconsiglia il carburante a base di
alcool contenente metanolo perché può pro-
vocare il danneggiamento del circuito del
carburante e problemi nelle prestazioni del
motore.
Per riempire il serbatoio carburante:
(1) Prima del rifornimento, spegnere il moto-re. Non stare in piedi o seduti sulla moto
Carburante consigliato:
Benzina normale senza piombo con
un minimo numero di ottano pari a86
(numero di ottano alla pompa) = (R
+ M)/2
90 (numero di ottano controllato)
E5E10
UF3Y75H0.book Page 45 Monday, July 19, 2021 10:36 AM

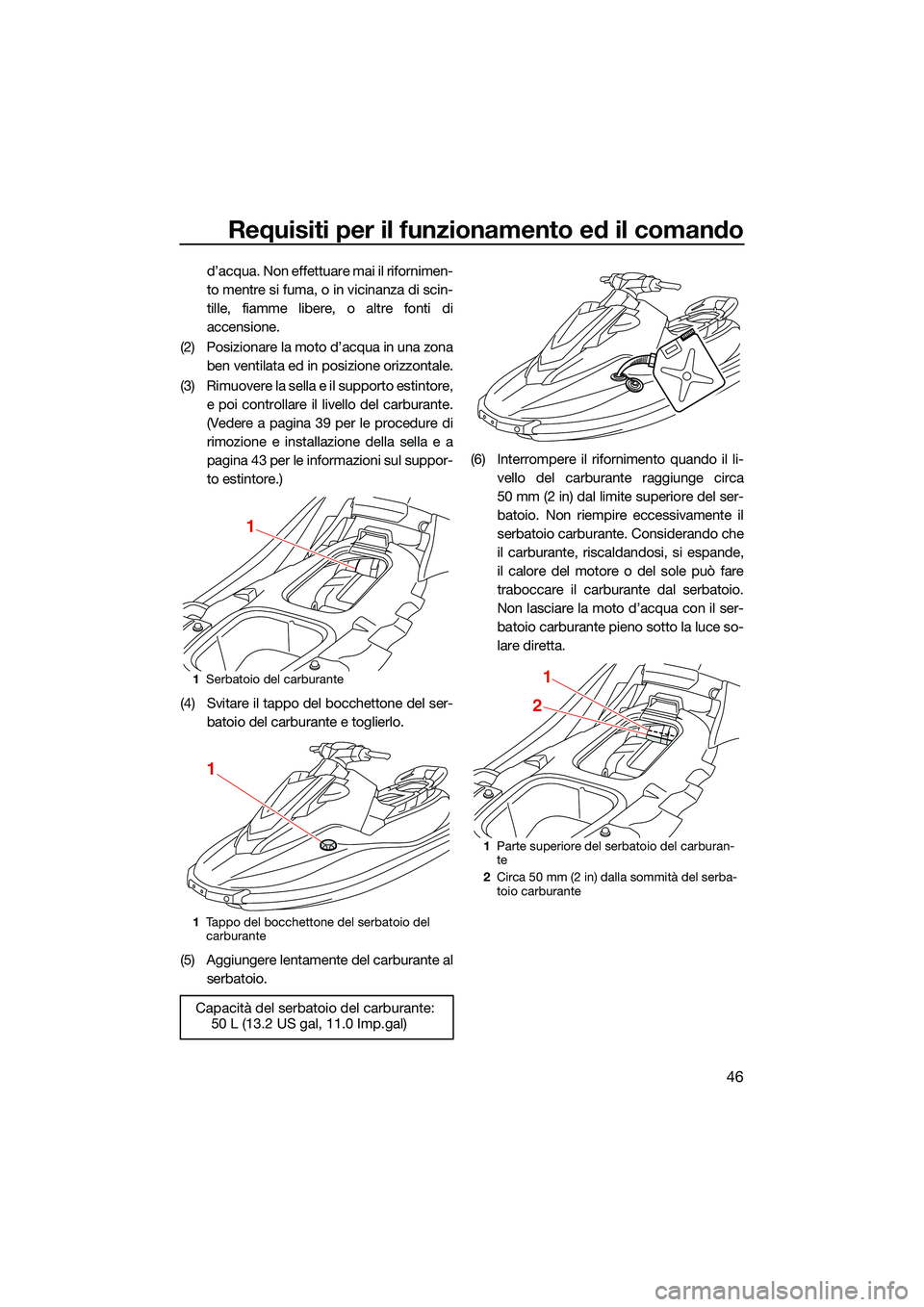

Requisiti per il funzionamento ed il comando
46
d’acqua. Non effettuare mai il rifornimen-
to mentre si fuma, o in vicinanza di scin-
tille, fiamme libere, o altre fonti di
accensione.
(2) Posizionare la moto d’acqua in una zona ben ventilata ed in posizione orizzontale.
(3) Rimuovere la sella e il supporto estintore, e poi controllare il livello del carburante.
(Vedere a pagina 39 per le procedure di
rimozione e installazione della sella e a
pagina 43 per le informazioni sul suppor-
to estintore.)
(4) Svitare il tappo del bocchettone del ser- batoio del carburante e toglierlo.
(5) Aggiungere lentamente del carburante al serbatoio. (6) Interrompere il rifornimento quando il li-
vello del carburante raggiunge circa
50 mm (2 in) dal limite superiore del ser-
batoio. Non riempire eccessivamente il
serbatoio carburante. Considerando che
il carburante, riscaldandosi, si espande,
il calore del motore o del sole può fare
traboccare il carburante dal serbatoio.
Non lasciare la moto d’acqua con il ser-
batoio carburante pieno sotto la luce so-
lare diretta.
1Serbatoio del carburante
1 Tappo del bocchettone del serbatoio del
carburante
Capacità del serbatoio del carburante:
50 L (13.2 US gal, 11.0 Imp.gal)
1
1
1Parte superiore del serbatoio del carburan-
te
2 Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
21
UF3Y75H0.book Page 46 Monday, July 19, 2021 10:36 AM

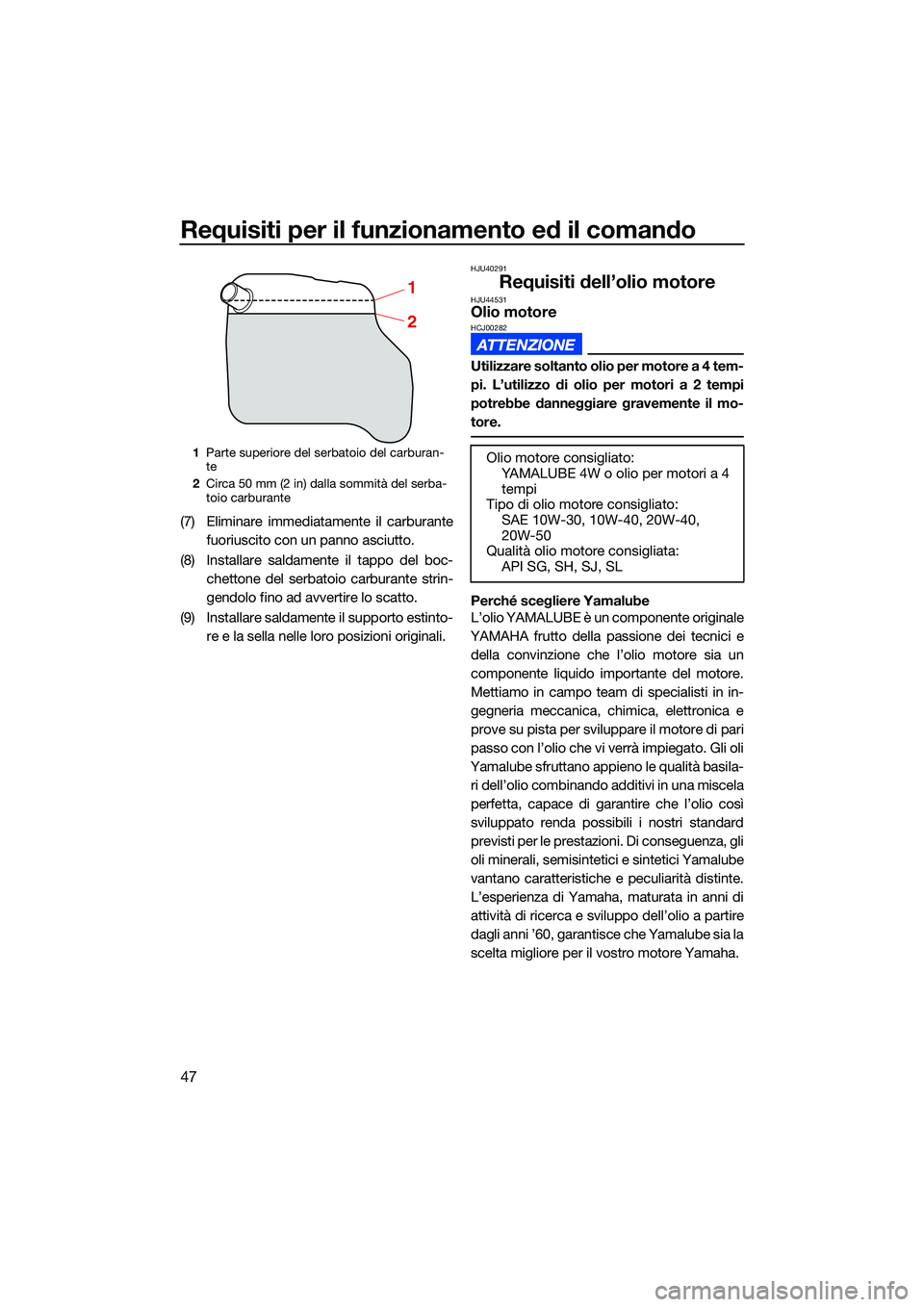

Requisiti per il funzionamento ed il comando
47
(7) Eliminare immediatamente il carburantefuoriuscito con un panno asciutto.
(8) Installare saldamente il tappo del boc- chettone del serbatoio carburante strin-
gendolo fino ad avvertire lo scatto.
(9) Installare saldamente il supporto estinto- re e la sella nelle loro posizioni originali.
HJU40291
Requisiti dell’olio motoreHJU44531Olio motoreHCJ00282
Utilizzare soltanto olio per motore a 4 tem-
pi. L’utilizzo di olio per motori a 2 tempi
potrebbe danneggiare gravemente il mo-
tore.
Perché scegliere Yamalube
L’olio YAMALUBE è un componente originale
YAMAHA frutto della passione dei tecnici e della convinzione che l’olio motore sia un
componente liquido importante del motore.
Mettiamo in campo team di specialisti in in-
gegneria meccanica, chimica, elettronica e
prove su pista per sviluppare il motore di pari
passo con l’olio che vi verrà impiegato. Gli oli
Yamalube sfruttano appieno le qualità basila- ri dell’olio combinando additivi in una miscela
perfetta, capace di garantire che l’olio così
sviluppato renda possibili i nostri standard
previsti per le prestazioni. Di conseguenza, gli
oli minerali, semisintetici e sintetici Yamalube
vantano caratteristiche e peculiarità distinte.
L’esperienza di Yamaha , maturata in anni di
attività di ricerca e sviluppo dell’olio a partire
dagli anni ’60, garantisce che Yamalube sia la
scelta migliore per il vostro motore Yamaha.
1 Parte superiore del serbatoio del carburan-
te
2 Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
1
2
Olio motore consigliato:
YAMALUBE 4W o olio per motori a 4
tempi
Tipo di olio motore consigliato: SAE 10W-30, 10W-40, 20W-40,
20W-50
Qualità olio motore consigliata: API SG, SH, SJ, SL
UF3Y75H0.book Page 47 Monday, July 19, 2021 10:36 AM

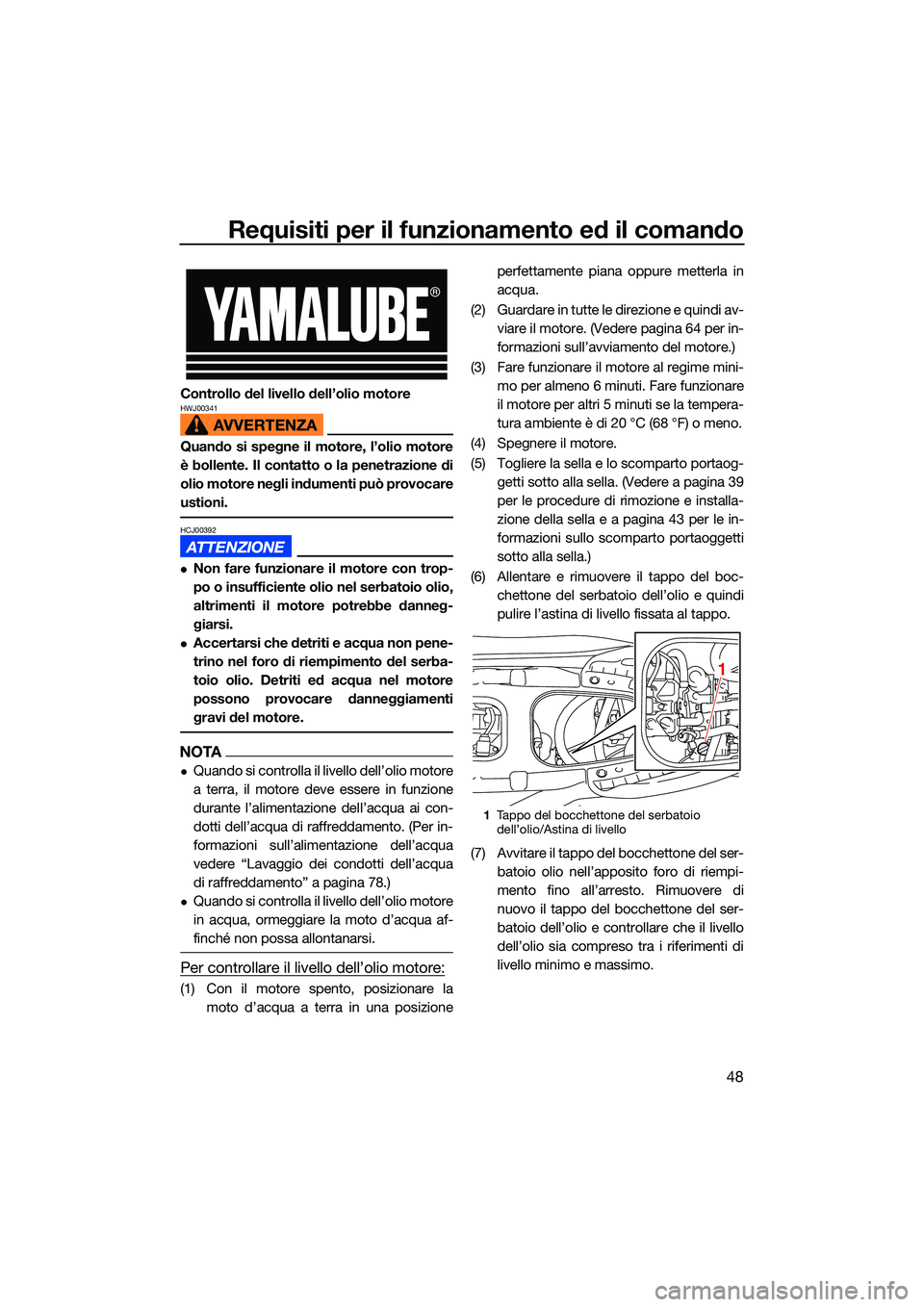

Requisiti per il funzionamento ed il comando
48
Controllo del livello dell’olio motoreHWJ00341
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare
ustioni.
HCJ00392
Non fare funzionare il motore con trop-
po o insufficiente olio nel serbatoio olio,
altrimenti il motore potrebbe danneg-
giarsi.
Accertarsi che detriti e acqua non pene-
trino nel foro di riempimento del serba-
toio olio. Detriti ed acqua nel motore
possono provocare danneggiamenti
gravi del motore.
NOTA
Quando si controlla il livello dell’olio motore
a terra, il motore deve essere in funzione
durante l’alimentazione dell’acqua ai con-
dotti dell’acqua di raffreddamento. (Per in-
formazioni sull’alimentazione dell’acqua
vedere “Lavaggio dei condotti dell’acqua
di raffreddamento” a pagina 78.)
Quando si controlla il livello dell’olio motore
in acqua, ormeggiare la moto d’acqua af-
finché non possa allontanarsi.
Per controllare il livello dell’olio motore:
(1) Con il motore spento, posizionare la moto d’acqua a terra in una posizione perfettamente piana oppure metterla in
acqua.
(2) Guardare in tutte le direzione e quindi av- viare il motore. (Vedere pagina 64 per in-
formazioni sull’avviamento del motore.)
(3) Fare funzionare il motore al regime mini- mo per almeno 6 minuti. Fare funzionare
il motore per altri 5 minuti se la tempera-
tura ambiente è di 20 °C (68 °F) o meno.
(4) Spegnere il motore.
(5) Togliere la sella e lo scomparto portaog- getti sotto alla sella. (Vedere a pagina 39
per le procedure di rimozione e installa-
zione della sella e a pagina 43 per le in-
formazioni sullo scomparto portaoggetti
sotto alla sella.)
(6) Allentare e rimuovere il tappo del boc- chettone del serbatoio dell’olio e quindi
pulire l’astina di livello fissata al tappo.
(7) Avvitare il tappo del bocchettone del ser- batoio olio nell’apposito foro di riempi-
mento fino all’arresto. Rimuovere di
nuovo il tappo del bocchettone del ser-
batoio dell’olio e controllare che il livello
dell’olio sia compreso tra i riferimenti di
livello minimo e massimo.
1Tappo del bocchettone del serbatoio
dell’olio/Astina di livello
1
UF3Y75H0.book Page 48 Monday, July 19, 2021 10:36 AM

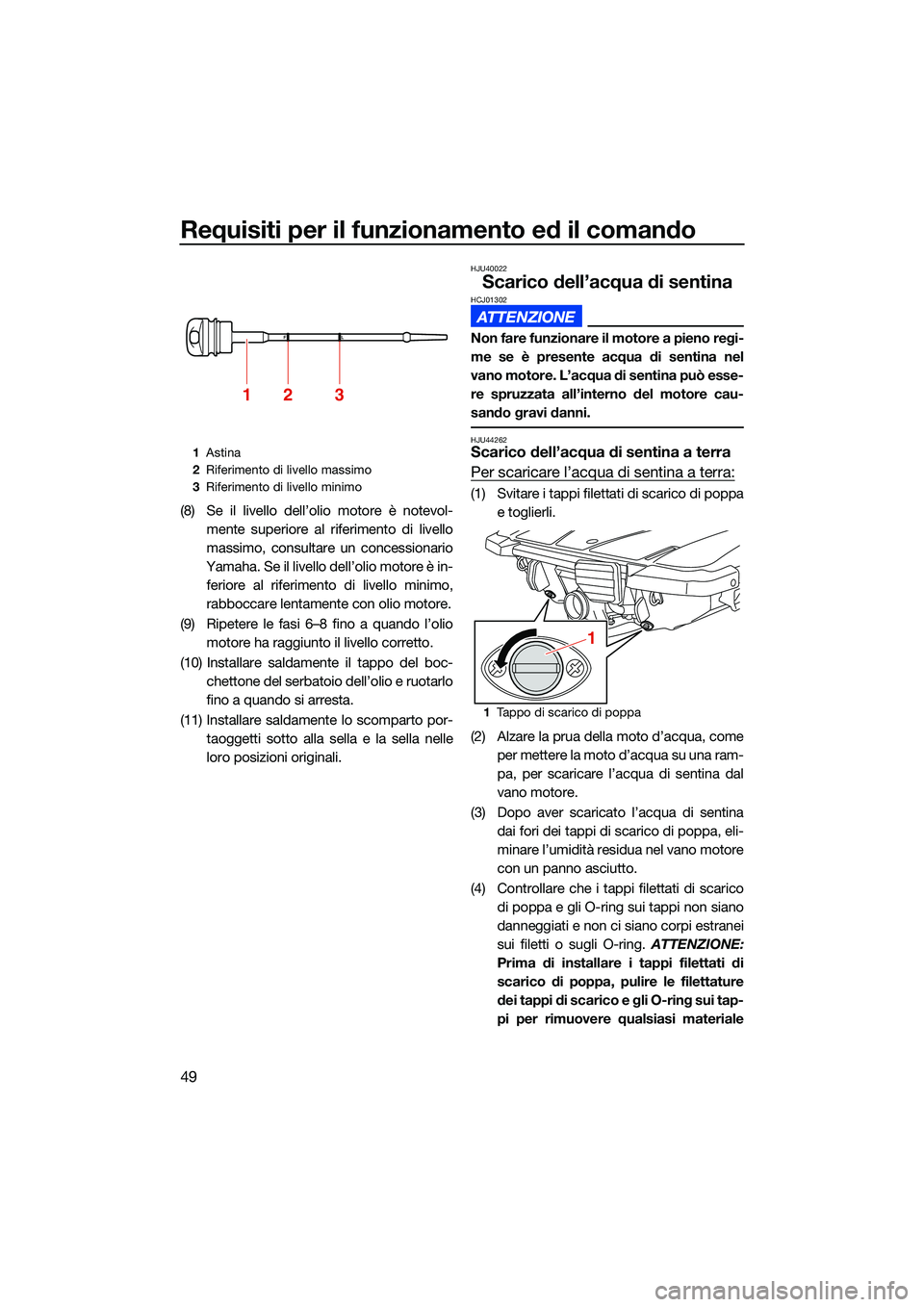

Requisiti per il funzionamento ed il comando
49
(8) Se il livello dell’olio motore è notevol-mente superiore al riferimento di livello
massimo, consultare un concessionario
Yamaha. Se il livello dell’olio motore è in- feriore al riferimento di livello minimo,
rabboccare lentamente con olio motore.
(9) Ripetere le fasi 6–8 fino a quando l’olio motore ha raggiunto il livello corretto.
(10) Installare saldamente il tappo del boc- chettone del serbatoio dell’olio e ruotarlo
fino a quando si arresta.
(11) Installare saldamente lo scomparto por- taoggetti sotto alla sella e la sella nelle
loro posizioni originali.
HJU40022
Scarico dell’acqua di sentinaHCJ01302
Non fare funzionare il motore a pieno regi-
me se è presente acqua di sentina nel
vano motore. L’acqua di sentina può esse-
re spruzzata all’interno del motore cau-
sando gravi danni.
HJU44262Scarico dell’acqua di sentina a terra
Per scaricare l’acqua di sentina a terra:
(1) Svitare i tappi filettati di scarico di poppae toglierli.
(2) Alzare la prua della moto d’acqua, come per mettere la moto d’acqua su una ram-
pa, per scaricare l’acqua di sentina dal
vano motore.
(3) Dopo aver scaricato l’acqua di sentina dai fori dei tappi di scarico di poppa, eli-
minare l’umidità residua nel vano motore
con un panno asciutto.
(4) Controllare che i tappi filettati di scarico di poppa e gli O-ring sui tappi non siano
danneggiati e non ci siano corpi estranei
sui filetti o sugli O-ring. ATTENZIONE:
Prima di installare i tappi filettati di
scarico di poppa, pulire le filettature
dei tappi di scarico e gli O-ring sui tap-
pi per rimuovere qualsiasi materiale
1 Astina
2 Riferimento di livello massimo
3 Riferimento di livello minimo
213
1Tappo di scarico di poppa
1
UF3Y75H0.book Page 49 Monday, July 19, 2021 10:36 AM

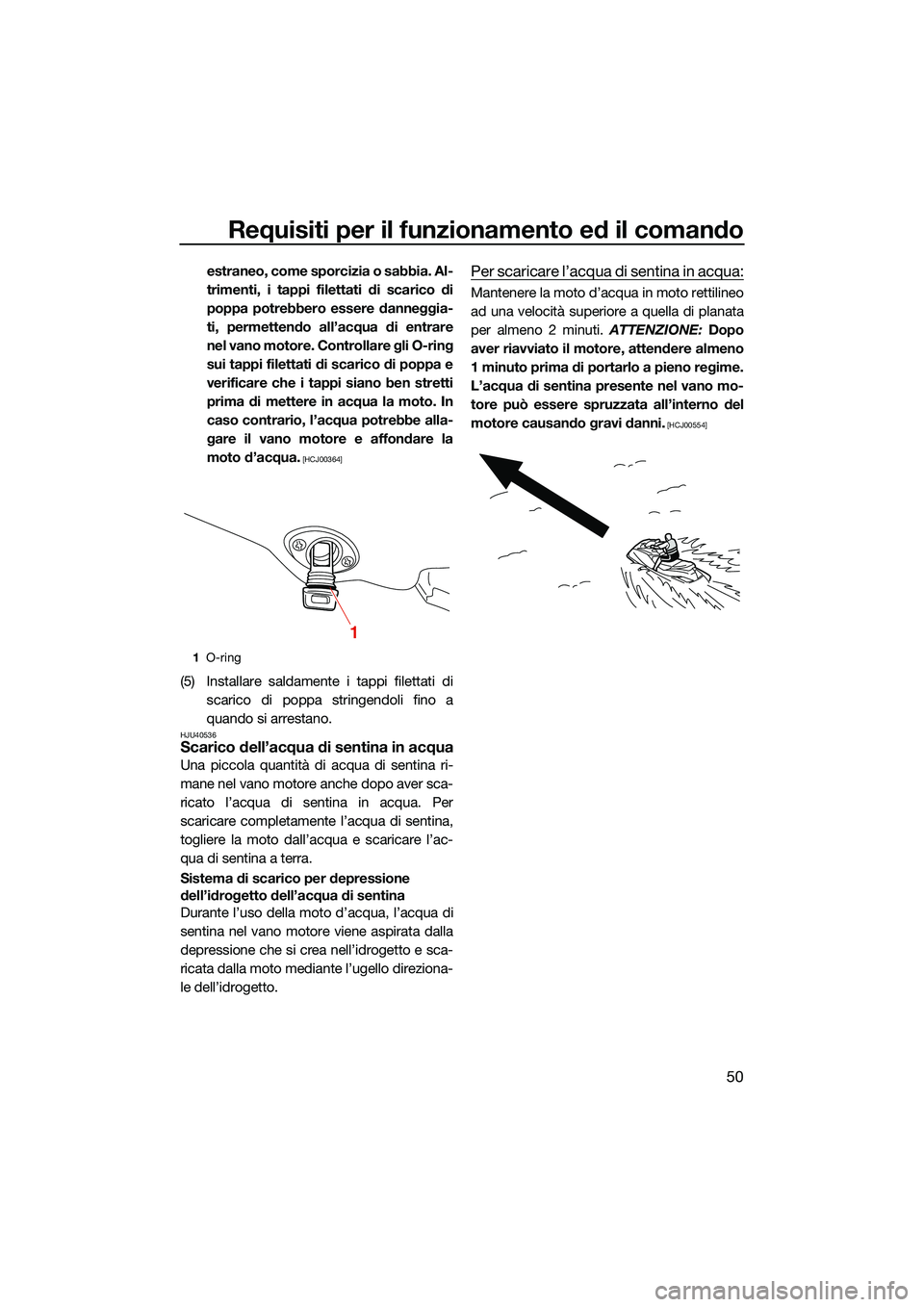

Requisiti per il funzionamento ed il comando
50
estraneo, come sporcizia o sabbia. Al-
trimenti, i tappi filettati di scarico di
poppa potrebbero essere danneggia-
ti, permettendo all’acqua di entrare
nel vano motore. Controllare gli O-ring
sui tappi filettati di scarico di poppa e
verificare che i tappi siano ben stretti
prima di mettere in acqua la moto. In
caso contrario, l’acqua potrebbe alla-
gare il vano motore e affondare la
moto d’acqua.
[HCJ00364]
(5) Installare saldamente i tappi filettati discarico di poppa stringendoli fino a
quando si arrestano.
HJU40536Scarico dell’acqua di sentina in acqua
Una piccola quantità di acqua di sentina ri-
mane nel vano motore anche dopo aver sca-
ricato l’acqua di sentina in acqua. Per
scaricare completamente l’acqua di sentina,
togliere la moto dall’acqua e scaricare l’ac-
qua di sentina a terra.
Sistema di scarico per depressione
dell’idrogetto dell’acqua di sentina
Durante l’uso della moto d’acqua, l’acqua di
sentina nel vano motore viene aspirata dalla
depressione che si crea nell’idrogetto e sca-
ricata dalla moto median te l’ugello direziona-
le dell’idrogetto.
Per scaricare l’acqua di sentina in acqua:
Mantenere la moto d’acqua in moto rettilineo
ad una velocità superiore a quella di planata
per almeno 2 minuti. ATTENZIONE: Dopo
aver riavviato il motore, attendere almeno
1 minuto prima di portarlo a pieno regime.
L’acqua di sentina presente nel vano mo-
tore può essere spruzzata all’interno del
motore causando gravi danni.
[HCJ00554]
1 O-ring
1
UF3Y75H0.book Page 50 Monday, July 19, 2021 10:36 AM

Requisiti per il funzionamento ed il comando
51
HJU33465

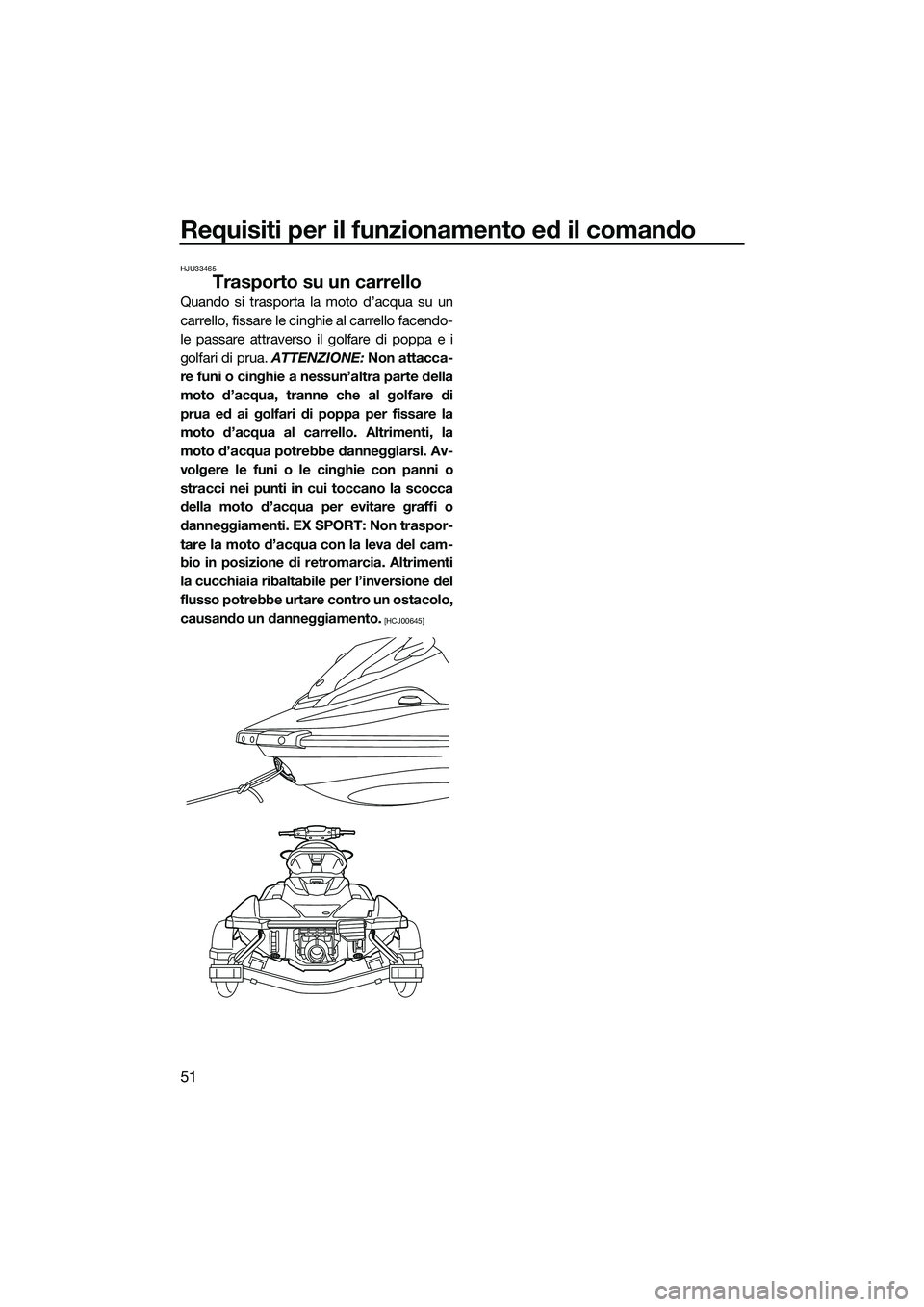

Trasporto su un carrello
Quando si trasporta la moto d’acqua su un
carrello, fissare le cinghie al carrello facendo-
le passare attraverso il golfare di poppa e i
golfari di prua. ATTENZIONE: Non attacca-
re funi o cinghie a nessun’altra parte della
moto d’acqua, tranne che al golfare di
prua ed ai golfari di poppa per fissare la
moto d’acqua al carrello. Altrimenti, la
moto d’acqua potrebbe danneggiarsi. Av-
volgere le funi o le cinghie con panni o
stracci nei punti in cui toccano la scocca
della moto d’acqua per evitare graffi o
danneggiamenti. EX SPORT: Non traspor-
tare la moto d’acqua con la leva del cam-
bio in posizione di retromarcia. Altrimenti
la cucchiaia ribaltabile per l’inversione del
flusso potrebbe urtare contro un ostacolo,
causando un danneggiamento.
[HCJ00645]
UF3Y75H0.book Page 51 Monday, July 19, 2021 10:36 AM

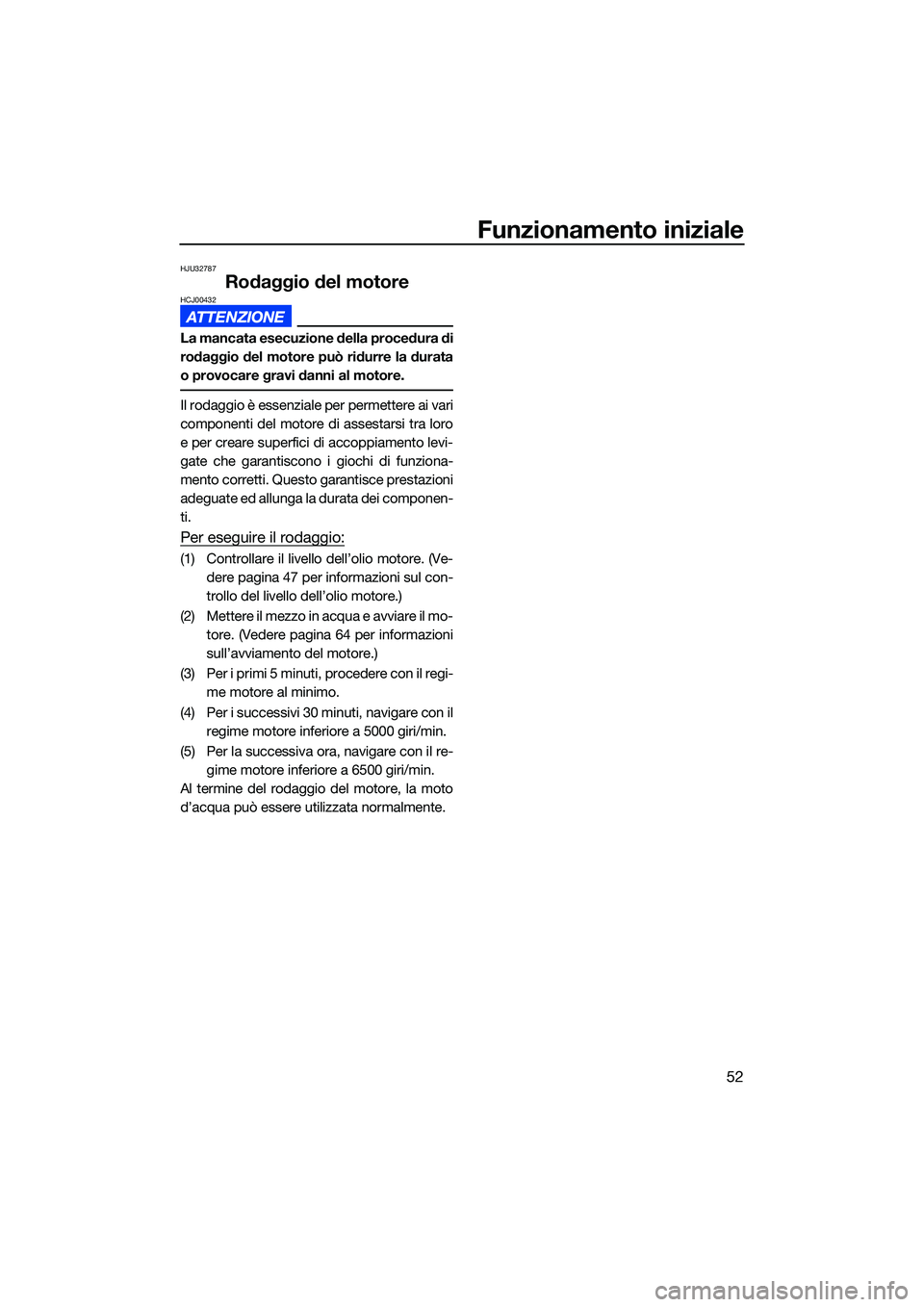

Funzionamento iniziale
52
HJU32787
Rodaggio del motoreHCJ00432
La mancata esecuzione della procedura di
rodaggio del motore può ridurre la durata
o provocare gravi danni al motore.
Il rodaggio è essenziale per permettere ai vari
componenti del motore di assestarsi tra loro
e per creare superfici di accoppiamento levi-
gate che garantiscono i giochi di funziona-
mento corretti. Questo garantisce prestazioni
adeguate ed allunga la durata dei componen-
ti.
Per eseguire il rodaggio:
(1) Controllare il livello dell’olio motore. (Ve- dere pagina 47 per informazioni sul con-
trollo del livello dell’olio motore.)
(2) Mettere il mezzo in acqua e avviare il mo- tore. (Vedere pagina 64 per informazioni
sull’avviamento del motore.)
(3) Per i primi 5 minuti, procedere con il regi- me motore al minimo.
(4) Per i successivi 30 minuti, navigare con il regime motore inferiore a 5000 giri/min.
(5) Per la successiva ora, navigare con il re- gime motore inferiore a 6500 giri/min.
Al termine del rodaggio del motore, la moto
d’acqua può essere utilizzata normalmente.
UF3Y75H0.book Page 52 Monday, July 19, 2021 10:36 AM

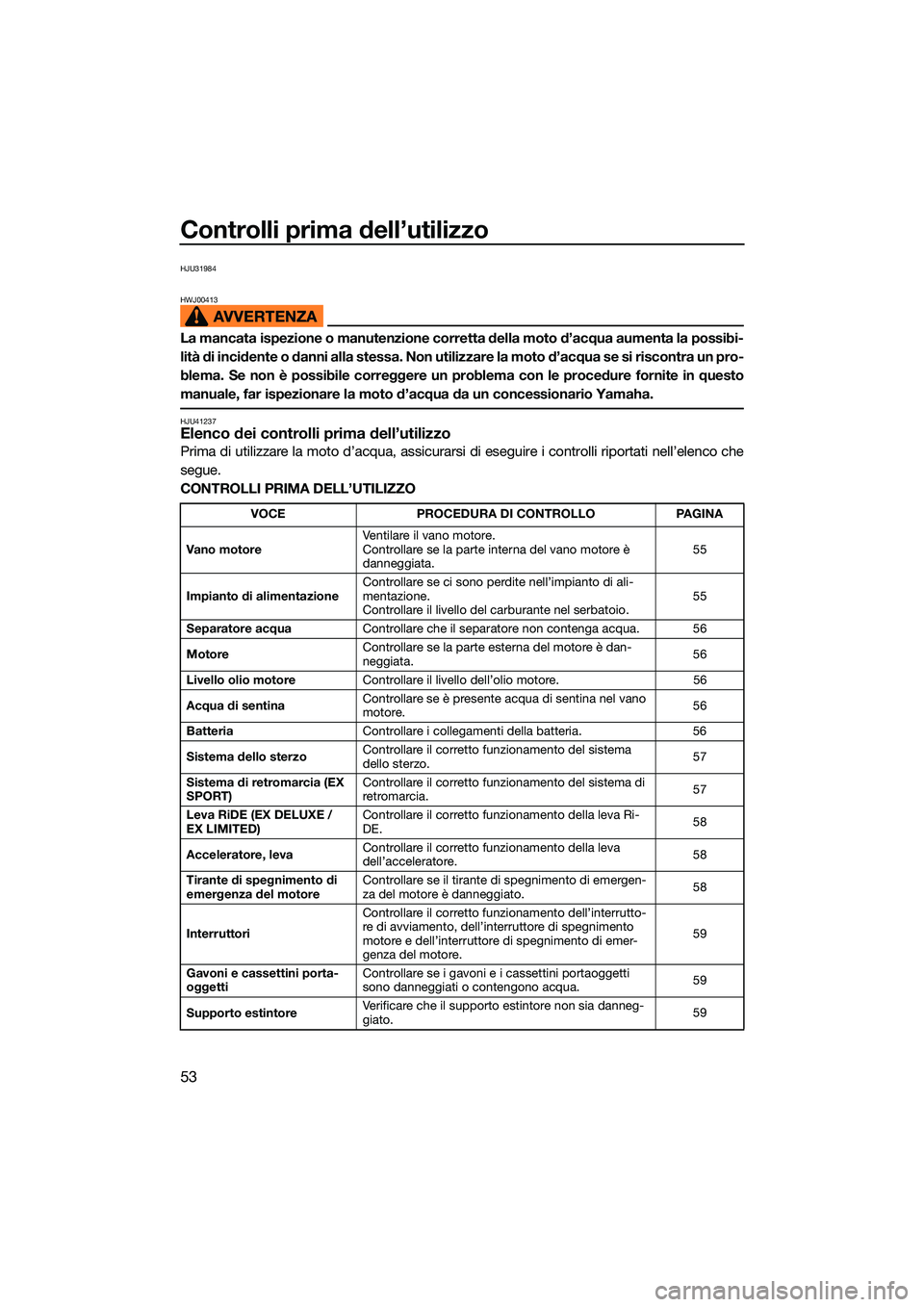

Controlli prima dell’utilizzo
53
HJU31984
HWJ00413
La mancata ispezione o manutenzione corretta della moto d’acqua aumenta la possibi-
lità di incidente o danni alla stessa. Non utilizzare la moto d’acqua se si riscontra un pro-
blema. Se non è possibile correggere un problema con le procedure fornite in questo
manuale, far ispezionare la moto d’acqua da un concessionario Yamaha.
HJU41237Elenco dei controlli prima dell’utilizzo
Prima di utilizzare la moto d’acqua, assicurarsi di eseguire i controlli riportati nell’elenco che
segue.
CONTROLLI PRIMA DELL’UTILIZZO
VOCE PROCEDURA DI CONTROLLO PAGINA
Vano motore Ventilare il vano motore.
Controllare se la parte interna del vano motore è
danneggiata. 55
Impianto di alimentazione Controllare se ci sono perdite nell’impianto di ali-
mentazione.
Controllare il livello del carburante nel serbatoio. 55
Separatore acqua Controllare che il separatore non contenga acqua. 56
Motore Controllare se la parte esterna del motore è dan-
neggiata.
56
Livello olio motore Controllare il livello dell’olio motore. 56
Acqua di sentina Controllare se è presente acqua di sentina nel vano
motore.
56
Batteria Controllare i collegamenti della batteria. 56
Sistema dello sterzo Controllare il corretto funzionamento del sistema
dello sterzo.
57
Sistema di retromarcia (EX
SPORT) Controllare il corretto funzionamento del sistema di
retromarcia.
57
Leva RiDE (EX DELUXE /
EX LIMITED) Controllare il corretto funzionamento della leva Ri-
DE.
58
Acceleratore, leva Controllare il corretto funzionamento della leva
dell’acceleratore.
58
Tirante di spegnimento di
emergenza del motore Controllare se il tirante di spegnimento di emergen-
za del motore è danneggiato.
58
Interruttori Controllare il corretto funzionamento dell’interrutto-
re di avviamento, dell’interruttore di spegnimento
motore e dell’interruttore di spegnimento di emer-
genza del motore.
59
Gavoni e cassettini porta-
oggetti Controllare se i gavoni e i cassettini portaoggetti
sono danneggiati o contengono acqua.
59
Supporto estintore Verificare che il supporto estintore non sia danneg-
giato.
59
UF3Y75H0.book Page 53 Monday, July 19, 2021 10:36 AM
