YAMAHA EXR 2021 Manuale duso (in Italian)

Utilizzo della moto d’acqua
74
le mani ed appoggiare i piedi sul fondo
del pozzetto.
(4) Guardare in tutte le direzioni, avviare il motore e poi partire lentamente.
HJU44210Moto d’acqua capovoltaHWJ00672
Un raddrizzamento non corretto può pro-
vocare lesioni.
Accertarsi di spegnere il motore estra-
endo il tirante di spegnimento di emer-
genza del motore in modo da rimuovere
la forcella dall’interruttore stesso.
Non introdurre le mani nella griglia di
presa d’acqua.

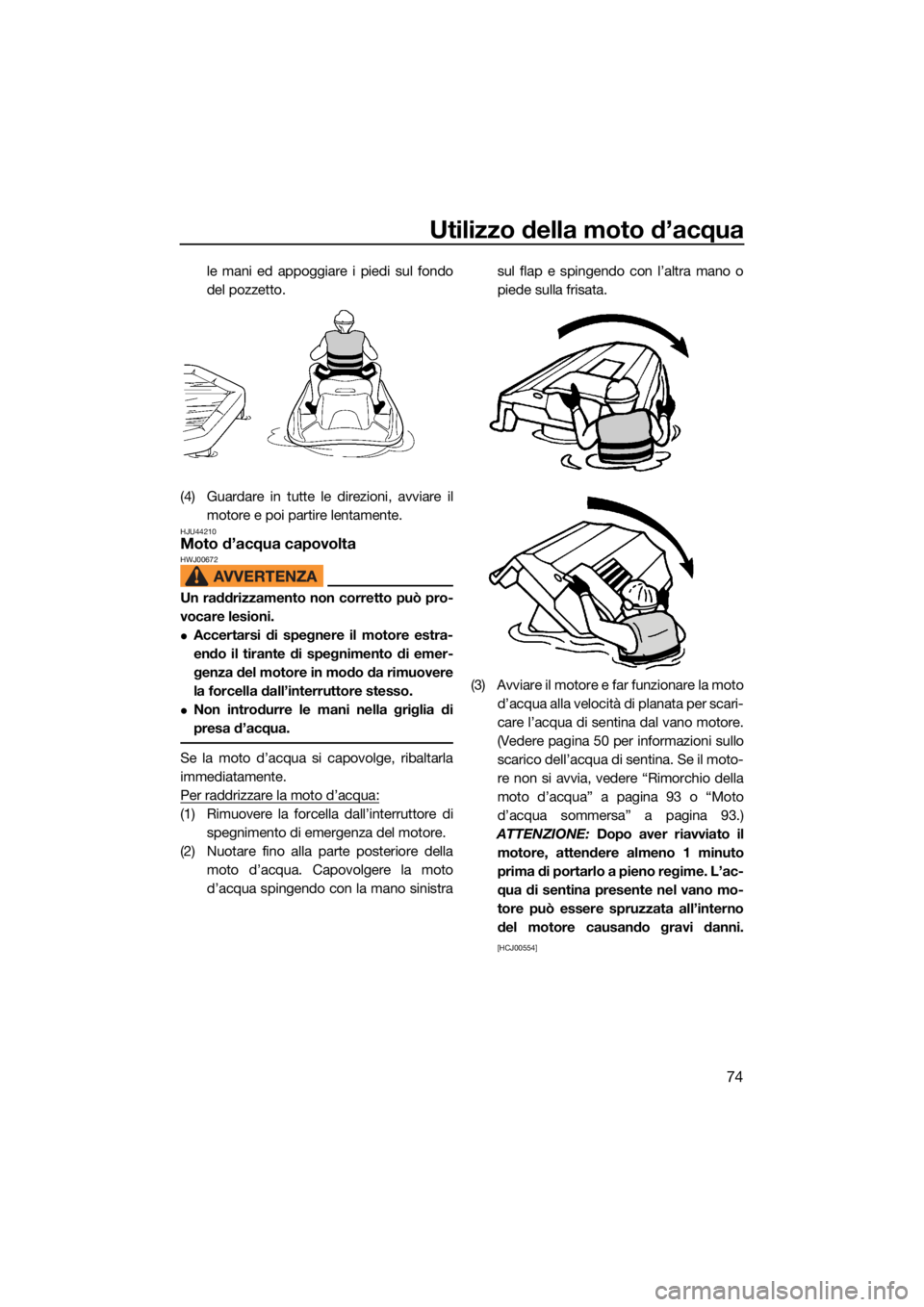

Se la moto d’acqua si capovolge, ribaltarla
immediatamente.
Per raddrizzare la moto d’acqua:
(1) Rimuovere la forcel la dall’interruttore di
spegnimento di emergenza del motore.
(2) Nuotare fino alla parte posteriore della moto d’acqua. Capovolgere la moto
d’acqua spingendo con la mano sinistra sul flap e spingendo con l’altra mano o
piede sulla frisata.
(3) Avviare il motore e far funzionare la moto
d’acqua alla velocità di planata per scari-
care l’acqua di sentina dal vano motore.
(Vedere pagina 50 per informazioni sullo
scarico dell’acqua di sentina. Se il moto-
re non si avvia, vedere “Rimorchio della
moto d’acqua” a pagina 93 o “Moto
d’acqua sommersa” a pagina 93.)
ATTENZIONE: Dopo aver riavviato il
motore, attendere almeno 1 minuto
prima di portarlo a pieno regime. L’ac-
qua di sentina presente nel vano mo-
tore può essere spruzzata all’interno
del motore causando gravi danni.
[HCJ00554]
UF4L72H0.book Page 74 Thursday, June 11, 2020 4:43 PM

Utilizzo della moto d’acqua
75
HJU43282Accostamento a riva e ormeggio della
moto d’acqua
Per accostare a riva la moto d’acqua:
(1) Accertarsi che non ci siano imbarcazioni,nuotatori o ostacoli vicino alla spiaggia.
(2) Rilasciare la leva dell’acceleratore per ri- durre la velocità a circa 100 m (330 ft) dal
punto di approdo desiderato.
(3) Avvicinarsi lentamente a riva servendosi della leva dell’acceleratore e della leva
RiDE per controllare la velocità della
moto d’acqua. ATTENZIONE: Non fare
mai funzionare il motore in acque con
profondità inferiore a 60 cm (2 ft) dal
fondo della moto d’acqua, poiché vi è
il rischio di aspirare sassi o sabbia nel-
la presa d’acqua dell’idrogetto, cau-
sando danni alla girante e il
surriscaldamento del motore.
[HCJ00473]
(4) Dopo aver raggiunto la riva, arrestare il motore, scendere dalla moto d’acqua e
tirarla sulla spiaggia.
Per ormeggiare la moto d’acqua:
(1) Accertarsi che non ci siano imbarcazioni, nuotatori o ostacoli vicino al molo.
(2) Rilasciare la leva dell’acceleratore per ri- durre la velocità a circa 100 m (330 ft) dal
molo.
(3) Avvicinarsi lentamente al molo serven- dosi della leva dell’acceleratore e della
leva RiDE per controllare la velocità della
moto d’acqua.
(4) Dopo essersi accostati al molo, arrestare il motore e scendere dalla moto d’acqua.
HJU37194Utilizzo in zone in cui si accumulano
alghe
Evitare sempre di utilizzare la moto d’acqua
in zone dove la crescita delle alghe è consi-
stente. Se la navigazione in zone con presen-
za di alghe è inevitabile, azionare e rilasciare alternatamente la leva dell’acceleratore per
variare il regime motore. Le alghe tendono ad
accumularsi maggiormente quando si naviga
ad una velocità costante o alla velocità di trai-
no. Se le alghe intasano la zona di aspirazio-
ne, pulire la presa d’acqua. (Vedere pagina
91 per informazioni sulla presa d’acqua
dell’idrogetto.)
HJU40242Dopo aver tolto la moto dall’acquaHCJ01311
Non fare funzionare il motore a regime su-
periore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
Dopo la navigazione e aver tolto la moto
dall’acqua, scaricare immediatamente l’ac-
qua residua dai condotti dell’acqua di raffred-
damento.
Per scaricare l’acqua dai condotti dell’acqua
di raffreddamento:
(1) Accertarsi che la zona circostante la
moto d’acqua sia libera, quindi avviare il
motore.
(2) Scaricare l’acqua residua dai condotti dell’acqua di raffreddamento azionando
e rilasciando velocemente la leva dell’ac-
celeratore per 10 - 15 secondi.
(3) Spegnere il motore.
UF4L72H0.book Page 75 Thursday, June 11, 2020 4:43 PM

Assistenza e rimessaggio
76
HJU37146
Operazioni dopo l’utilizzoHWJ00331
Durante il rimessaggio, posizionare sem-
pre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante po-
trebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di in-
cendio.
Dopo aver utilizzato la moto d’acqua, tirarla
sempre fuori dall’acqua, pulirla e rimessarla.
Lasciando la moto in acqua per periodi di
tempo prolungati, si accelera il normale pro-
cesso di deterioramento dell’idrogetto e dello
scafo. Gli organismi marini e la corrosione
sono alcune delle condizioni che possono ri-
durre la durata di molti componenti della
moto d’acqua.
HJU44560Lavaggio dei condotti dell’acqua di
raffreddamento
HCJ01311
Non fare funzionare il motore a regime su-
periore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
Eseguire il lavaggio dei condotti dell’acqua di
raffreddamento per prevenire gli intasamenti
provocati da sale, sabbia o sporco.
(1) Mettere la moto d’acqua in posizione orizzontale.
(2) Togliere la sella e lo scomparto portaog- getti sotto alla sella. (Vedere a pagina 40
per le procedure di rimozione e installa-
zione della sella e a pagina 44 per le in-
formazioni sullo scomparto portaoggetti

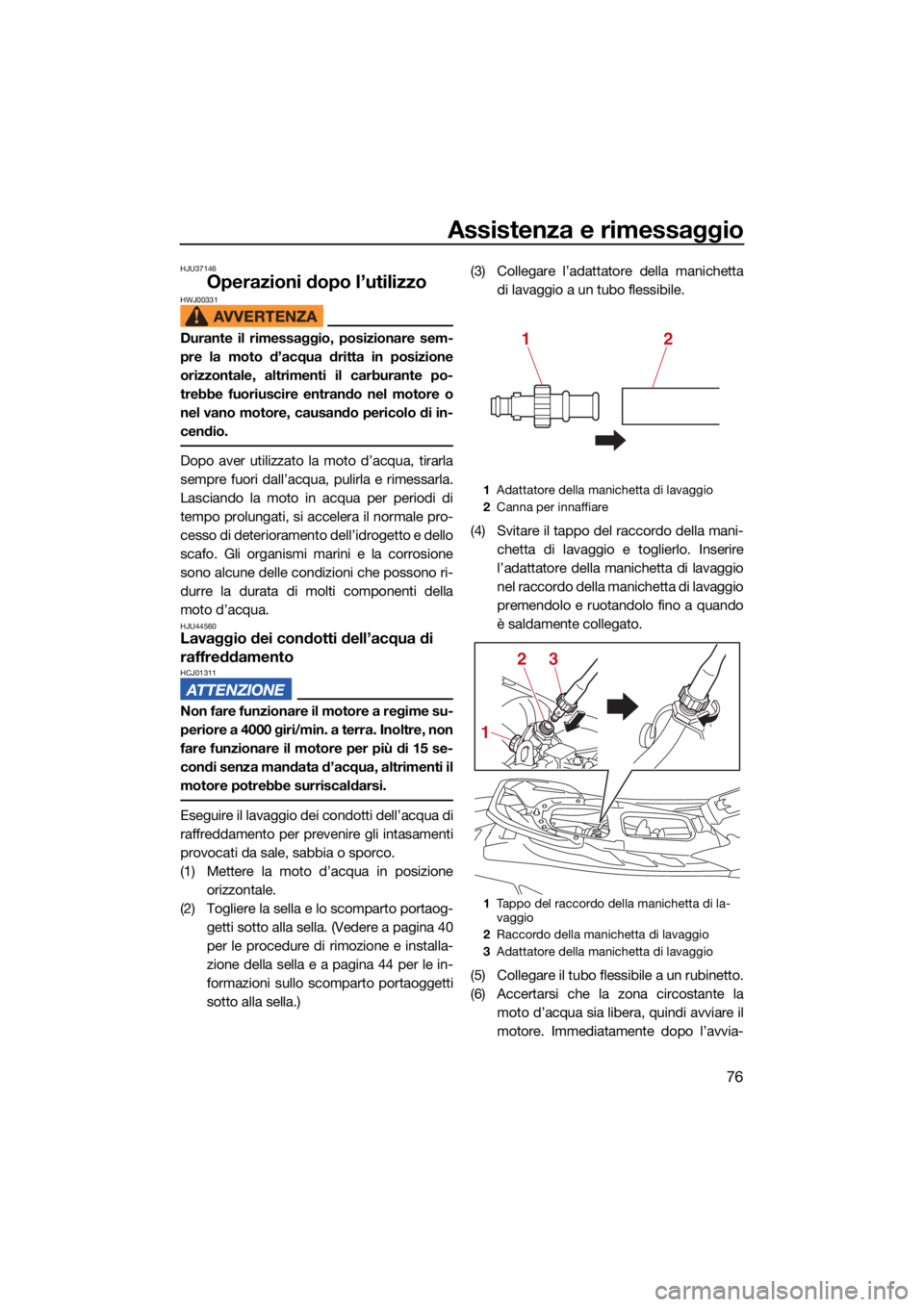

sotto alla sella.) (3) Collegare l’adattatore della manichetta
di lavaggio a un tubo flessibile.
(4) Svitare il tappo del raccordo della mani- chetta di lavaggio e toglierlo. Inserire
l’adattatore della manichetta di lavaggio
nel raccordo della manichetta di lavaggio
premendolo e ruotandolo fino a quando
è saldamente collegato.
(5) Collegare il tubo flessibile a un rubinetto.
(6) Accertarsi che la zona circostante la moto d’acqua sia libera, quindi avviare il
motore. Immediatamente dopo l’avvia-
1Adattatore della manichetta di lavaggio
2 Canna per innaffiare
1 Tappo del raccordo della manichetta di la-
vaggio
2 Raccordo della manichetta di lavaggio
3 Adattatore della manichetta di lavaggio
12
32
1
UF4L72H0.book Page 76 Thursday, June 11, 2020 4:43 PM

Assistenza e rimessaggio
77
mento del motore, aprire completamente
il rubinetto in modo che l’acqua fuoriesca
in modo continuativo dall’ugello direzio-
nale dell’idrogetto.
(7) Far funzionare il motore al minimo per circa 3 minuti tenendo sotto osservazio-
ne le condizioni del motore. Se il motore
si spegne durante il lavaggio, chiudere
immediatamente il rubinetto dell’acqua e
ripetere la procedura dal punto 6.
ATTENZIONE: Non rifornire di acqua i
condotti dell’acqua di raffreddamento
quando il motore non è in funzione.
L’acqua potrebbe ritornare nel motore
attraverso la marmitta e provocare
gravi danni al motore.
[HCJ00123]
(8) Chiudere il rubinetto dell’acqua.
(9) Scaricare l’acqua residua dai condotti dell’acqua di raffreddamento azionando
e rilasciando velocemente la leva dell’ac-
celeratore per 10 - 15 secondi.
(10) Spegnere il motore.
(11) Togliere l’adattatore della manichetta di lavaggio, e poi installare saldamente il
tappo del raccordo della manichetta di
lavaggio stringendolo fino a quando si
arresta.
(12) Installare saldamente lo scomparto por- taoggetti sotto alla sella e la sella nelle
loro posizioni originali.
HJU44770Pulizia della moto d’acqua
(1) Rimuovere la sella e il supporto estintore.(Vedere a pagina 40 per le procedure di
rimozione e installazione della sella e a
pagina 45 per le informazioni sul suppor-
to estintore.)
(2) Se si intende rimessare la moto d’acqua per una settimana o più, applicare il trat-
tamento antiruggine dei componenti in-
terni del motore per aiutare a prevenire la
corrosione. (Vedere pagina 81 per infor-
mazioni sul trattamento antiruggine dei
componenti interni del motore.)
(3) Sciacquare il motore ed il vano motore con una piccola quantità di acqua.
ATTENZIONE: Non utilizzare un getto
d’acqua ad alta pressione per risciac-
quare il motore o il vano motore, altri-
menti il motore potrebbe danneggiarsi
seriamente.
[HCJ00572]
(4) Scaricare l’acqua dal vano motore. (Ve- dere pagina 50 per informazioni sullo
scarico dell’acqua di sentina.)
(5) Asciugare il motore e il vano motore con un panno asciutto.
(6) Lavare con acqua dolce lo scafo, il ponte e l’idrogetto.
(7) Asciugare lo scafo, il ponte e l’idrogetto con un panno asciutto.
(8) Passare un prodotto protettivo per il vini- le su tutti i componenti di vinile e di gom-
ma, come la sella e le guarnizioni del
vano motore.
(9) Per ridurre al minimo la corrosione, spruzzare un prodotto antiruggine sulle
parti metalliche dello scafo, del ponte e
del motore.
(10) Lasciare asciugare completamente all’aria il vano motore prima di installare
la sella.
UF4L72H0.book Page 77 Thursday, June 11, 2020 4:43 PM

Assistenza e rimessaggio
78
(11) Installare saldamente il supporto estinto-re e la sella nelle loro posizioni originali.
HJU3368ACura della batteria
Se la moto d’acqua non viene utilizzata per
più di un mese, rimuovere la batteria dalla
moto d’acqua, controllarla, quindi conservar-
la in un luogo fresco e asciutto.
HWJ00792
Il liquido della batteria è velenoso e peri-
coloso, in quanto provoca ustioni gravi,
ecc. Contiene acido solforico. Evitare il
contatto con la pelle, gli occhi o il vestia-
rio.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o
di latte. Seguite da latte di magnesia, uovo
sbattuto o olio vegetale. Fare intervenire
immediatamente un medico.
Occhi: Sciacquare con acqua per 15 minu-
ti e far intervenire immediatamente un me-
dico.
Le batterie generano gas esplosivi. Tenere
lontane scintille, fiamme, sigarette ecc. Se
si utilizza o si carica la batteria in ambienti
chiusi, accertarsi che siano ben ventilati.
Portare sempre occhiali protettivi quando
si lavora nelle vicinanze di batterie.
Tenere fuori dalla portata dei bambini.
Per togliere la batteria:
(1) Scollegare il cavo negativo (–) della bat-teria.
(2) Scollegare il cavo positivo (+) della batte- ria. (3) Sganciare le cinghie di fissaggio della
batteria, quindi rimuovere la batteria dal-
la moto d’acqua.
Controllo della batteria
Accertarsi che il vano della batteria non sia
danneggiato.
Accertarsi che i morsetti della batteria non
siano corrosi o danneggiati.
Controllo della tensione della batteria e
carica della batteria
Si consiglia di far controllare la tensione della
batteria e di far caricare la batteria da un con-
cessionario Yamaha. Se la batteria sembra
essere scarica farla caricare il prima possibile
da un concessionario Yamaha. Tenere pre-
sente che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è dotato di accessori
elettrici opzionali. ATTENZIONE: Per cari-
care una batteria VRLA (piombo acido re-
golata tramite valvole) occorre un
caricabatterie specifico (a tensione co-
stante). Utilizzando un comune caricabat-
terie si danneggia la batteria.
[HCJ02810]

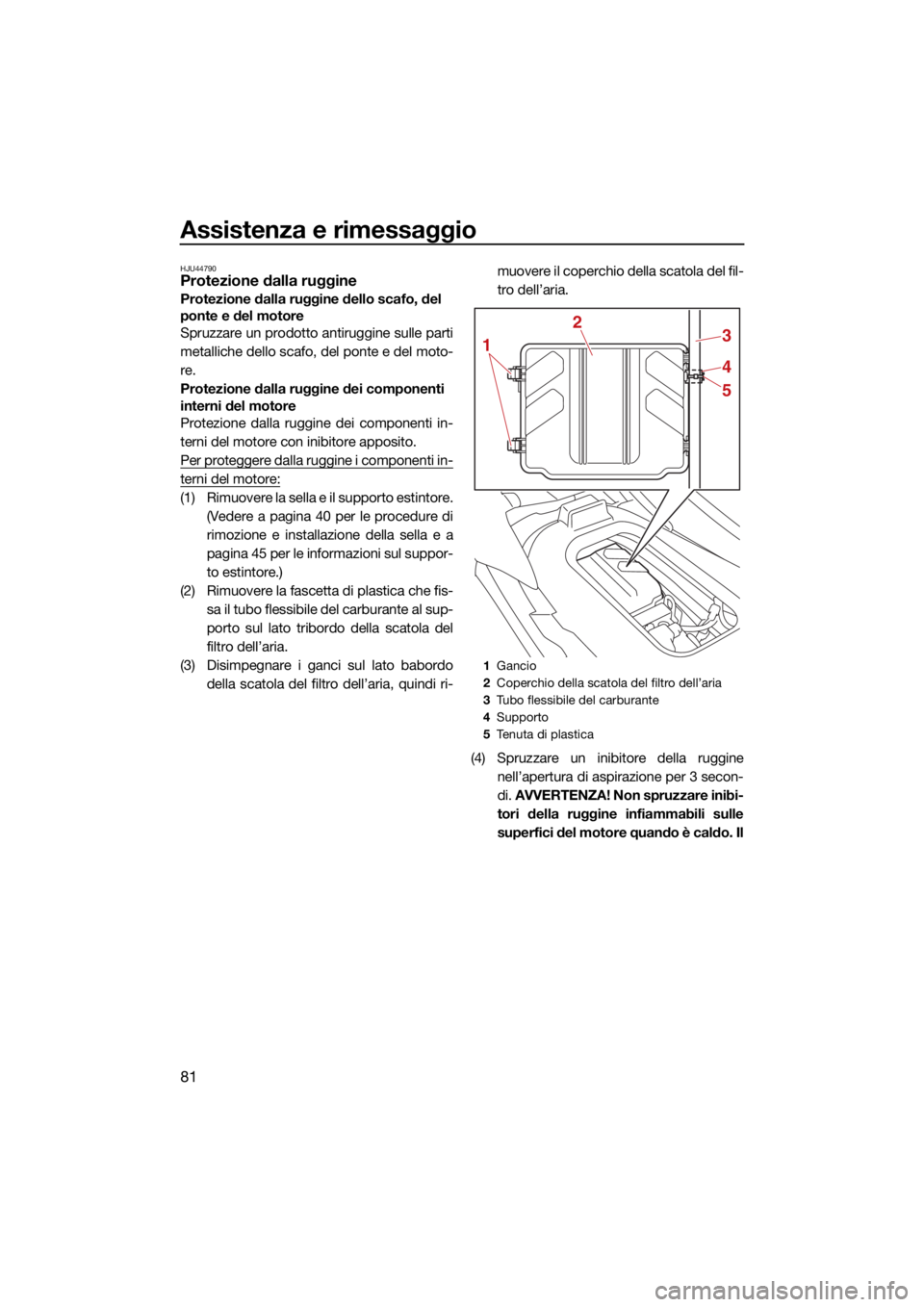

1 Morsetto negativo (–) della batteria: cavo
nero
2 Cinghia di fissaggio batteria
3 Morsetto positivo (+) della batteria: cavo
rosso
1
3
2
UF4L72H0.book Page 78 Thursday, June 11, 2020 4:43 PM

Assistenza e rimessaggio
79
Controllo delle cinghie di fissaggio della
batteria
Accertarsi che le cinghie di fissaggio della
batteria non siano danneggiate.
Per conservare la batteria:
(1) Pulire il vano della batteria utilizzandoacqua dolce.
(2) Se i morsetti della batteria sono sporchi o corrosi, pulirli con una spazzola metal-
lica.
(3) Applicare grasso resistente all’acqua ai morsetti della batteria.
(4) Conservare la batteria in un luogo fresco e asciutto. ATTENZIONE: La batteria,
se immagazzinata scarica, potrebbe danneggiarsi irrimediabilmente. Con-
trollare periodicamente la batteria.
[HCJ00103]
Per installare la batteria:
(1) Posizionare la batteria nel suo vano e ag-
ganciare le cinghie di fissaggio della bat-
teria ai supporti.
(2) Collegare il cavo positivo (+) della batte- ria (rosso) al morsetto positivo (+) della
batteria. ATTENZIONE: L’inversione
dei cavi della batteria danneggerebbe
i componenti elettrici.
[HCJ00262]
(3) Collegare il cavo negativo (–) della batte- ria (nero) al morsetto negativo (–) della
batteria.
(4) Accertarsi che la batteria sia fissata sal- damente in posizione.
1Cinghia di fissaggio batteria
1 Morsetto batteria
Grasso resistente all’acqua consigliato:
YAMALUBE MARINE
GREASE/Yamaha Grease A
1
1
UF4L72H0.book Page 79 Thursday, June 11, 2020 4:43 PM

Assistenza e rimessaggio
80
HJU33493
Rimessaggio a lungo termineHWJ00331
Durante il rimessaggio, posizionare sem-
pre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante po-
trebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di in-
cendio.
Il rimessaggio per lunghi periodi di tempo,
come ad esempio quello invernale, richiede
interventi preventivi di manutenzione come
garanzia contro il deterioramento. Prima del
rimessaggio, si consiglia di fare revisionare la
moto d’acqua da un concessionario Yamaha.
In ogni caso, il proprietario può eseguire facil-
mente gli interventi elencati qui di seguito.
HJU40763Pulizia
(1) Eseguire il lavaggio dei condotti dell’ac-qua di raffreddamento. (Vedere pagina
76 per informazioni sul lavaggio dei con-
dotti dell’acqua di raffreddamento.)
NOTA:
Se si intende rimessare la moto d’acqua per
periodi di tempo prolungati, come ad esem-
pio il rimessaggio invernale, riempire il serba-
toio carburante di benzina nuova e versare
nel serbatoio carburante uno stabilizzatore e
condizionatore carburante in conformità alle
istruzioni del produttore prima di avviare il
motore.
(2) Pulire la moto d’acqua. (Vederepagina 77 per informazioni sulla pulizia
della moto d’acqua.)
Passare sullo scafo una cera non abrasi-
va.

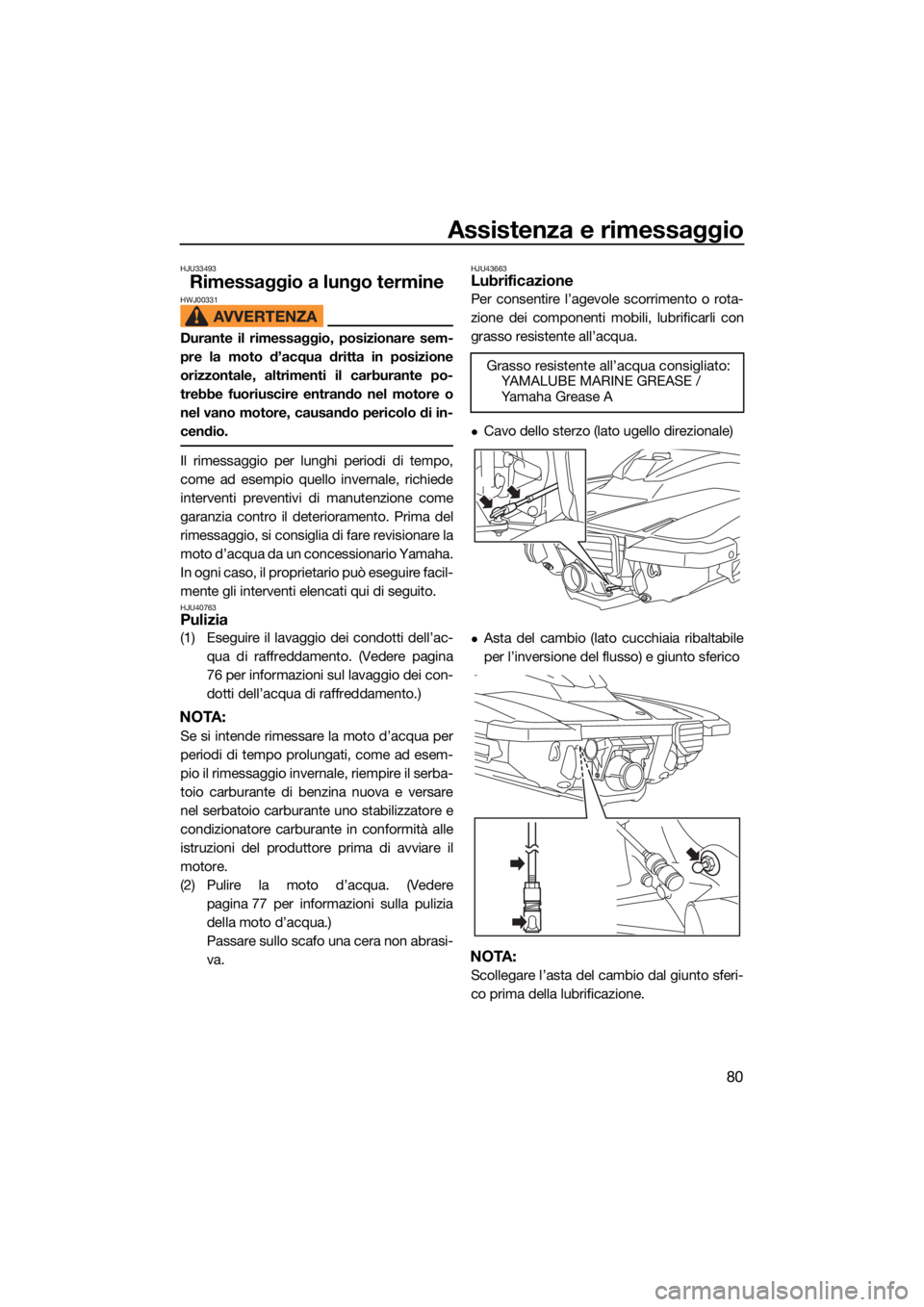

HJU43663Lubrificazione
Per consentire l’agevole scorrimento o rota-
zione dei componenti mobili, lubrificarli con
grasso resistente all’acqua.
Cavo dello sterzo (lato ugello direzionale)
Asta del cambio (lato cucchiaia ribaltabile
per l’inversione del flusso) e giunto sferico
NOTA:
Scollegare l’asta del cambio dal giunto sferi-
co prima della lubrificazione.Grasso resistente all’acqua consigliato:
YAMALUBE MARINE GREASE /
Ya m a h a G r e a s e A
UF4L72H0.book Page 80 Thursday, June 11, 2020 4:43 PM

Assistenza e rimessaggio
81
HJU44790Protezione dalla ruggine
Protezione dalla ruggine dello scafo, del
ponte e del motore
Spruzzare un prodotto antiruggine sulle parti
metalliche dello scafo, del ponte e del moto-
re.
Protezione dalla ruggine dei componenti
interni del motore
Protezione dalla ruggine dei componenti in-
terni del motore con inibitore apposito.
Per proteggere dalla ruggine i componenti in-
terni del motore:
(1) Rimuovere la sella e il supporto estintore.(Vedere a pagina 40 per le procedure di
rimozione e installazione della sella e a
pagina 45 per le informazioni sul suppor-
to estintore.)
(2) Rimuovere la fascetta di plastica che fis- sa il tubo flessibile del carburante al sup-
porto sul lato tribordo della scatola del
filtro dell’aria.
(3) Disimpegnare i ganci sul lato babordo della scatola del filtro dell’aria, quindi ri- muovere il coperchio della scatola del fil-
tro dell’aria.
(4) Spruzzare un inibitore della ruggine nell’apertura di aspirazione per 3 secon-
di. AVVERTENZA! Non spruzzare inibi-
tori della ruggine infiammabili sulle
superfici del motore quando è caldo. Il
1 Gancio
2 Coperchio della scatola del filtro dell’aria
3 Tubo flessibile del carburante
4 Supporto
5 Tenuta di plastica
1
23
4
5
UF4L72H0.book Page 81 Thursday, June 11, 2020 4:43 PM

Assistenza e rimessaggio
82
prodotto o i gas propellenti potrebbe-
ro prendere fuoco.
[HWJ00262]
(5) Disporre il coperchio della scatola del fil-tro dell’aria nella sua posizione originale,
quindi fissare i ganci al coperchio.
NOTA:
Verificare che il coperchio della scatola del fil-
tro dell’aria sia saldamente installato.
(6) Fissare il tubo flessibile del carburante alsupporto usando la fascetta di plastica.
(7) Accertarsi che la zona circostante la moto d’acqua sia libera, quindi avviare il
motore in un ambiente ben ventilato e la-
sciarlo girare al minimo per 15 secondi.
(Vedere pagina 27 per informazioni
sull’avviamento del motore.)
(8) Spegnere il motore.
(9) Installare saldamente il supporto estinto- re e la sella nelle loro posizioni originali.

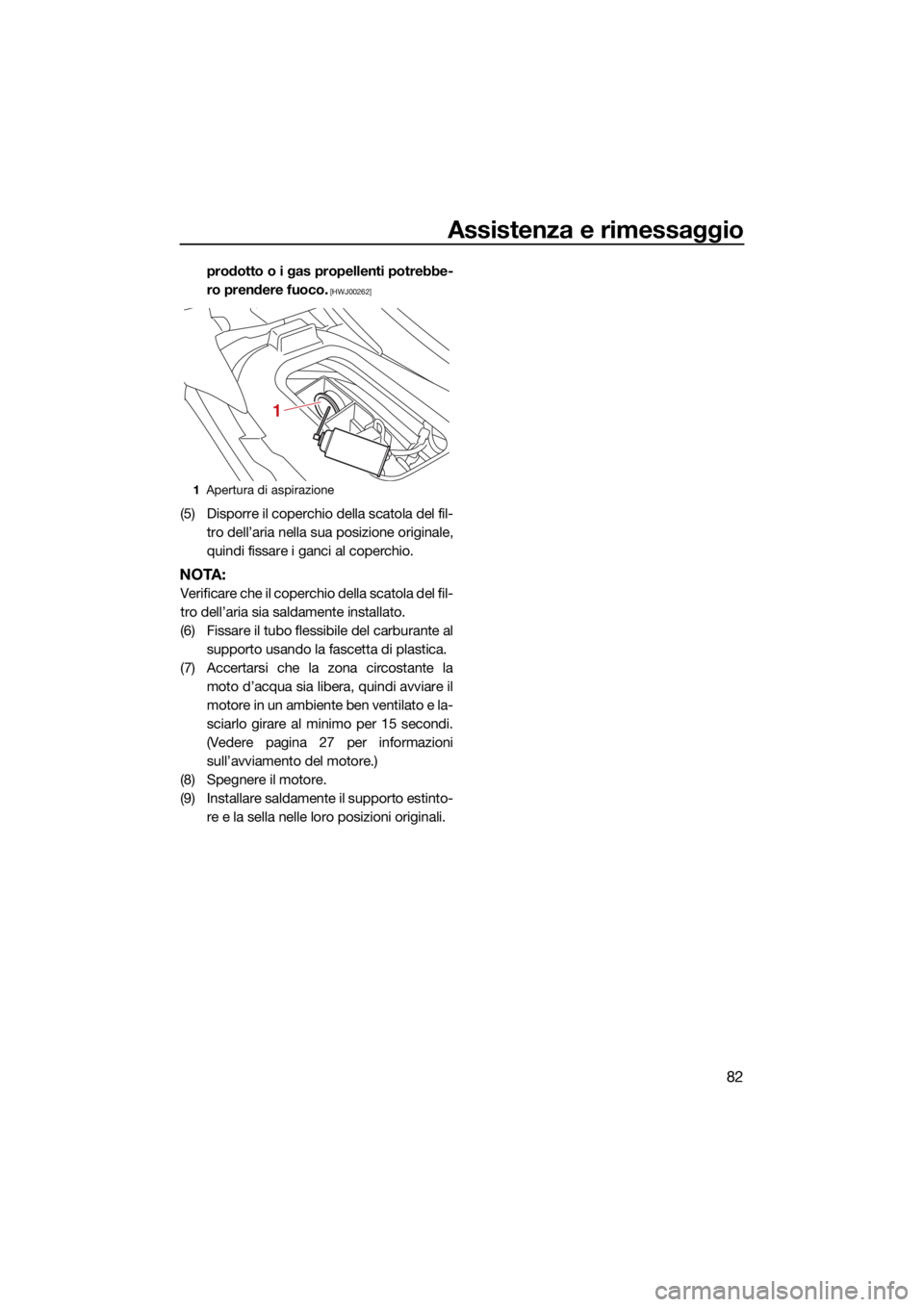

1Apertura di aspirazione
1
UF4L72H0.book Page 82 Thursday, June 11, 2020 4:43 PM

Manutenzione
83
HJU33769
Manutenzione
I controlli e le lubrificazioni periodiche man-
terranno la vostra moto d’acqua nelle condi-
zioni più sicure ed efficienti possibili.
Accertarsi quindi di eseguire la manutenzione
periodica. La sicurezza è un obbligo per il
proprietario della moto d’acqua. Si deve ese-
guire una manutenzione corretta per mante-
nere le emissioni dello scarico ed i livelli di
rumorosità entro i limiti di legge. I punti più
importanti di ispezione e ingrassaggio della
moto d’acqua sono illustrati nelle pagine che
seguono.
Rivolgersi ad un concessionario Yamaha per
parti di ricambio originali Yamaha ed acces-
sori opzionali progettati per la vostra moto
d’acqua.
Ricordarsi che la garanzia limitata non copre
i guasti derivati dall’installazione di parti o ac-
cessori non equivalenti alle parti originali
Yamaha dal punto di vista qualitativo. La manutenzione, sostituzione o ripara-
zione dei dispositivi e del sistema di con-
trollo delle emissioni possono venire
eseguite da qualsiasi officina o meccanico
esperti di motori marini con accensione a
scintilla. Tuttavia, le riparazioni in garanzia
devono venire eseguite da un rivenditore
autorizzato Yamaha marine.
HWJ00312
Ricordarsi di spegnere il motore quando si
esegue la manutenzione, salvo istruzioni
contrarie. Se non si ha dimestichezza
nell’effettuare operazioni di manutenzione
del mezzo, rivolgersi a un concessionario
Yamaha o a un altro meccanico qualifica- to.
UF4L72H0.book Page 83 Thursday, June 11, 2020 4:43 PM
