FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-46
3

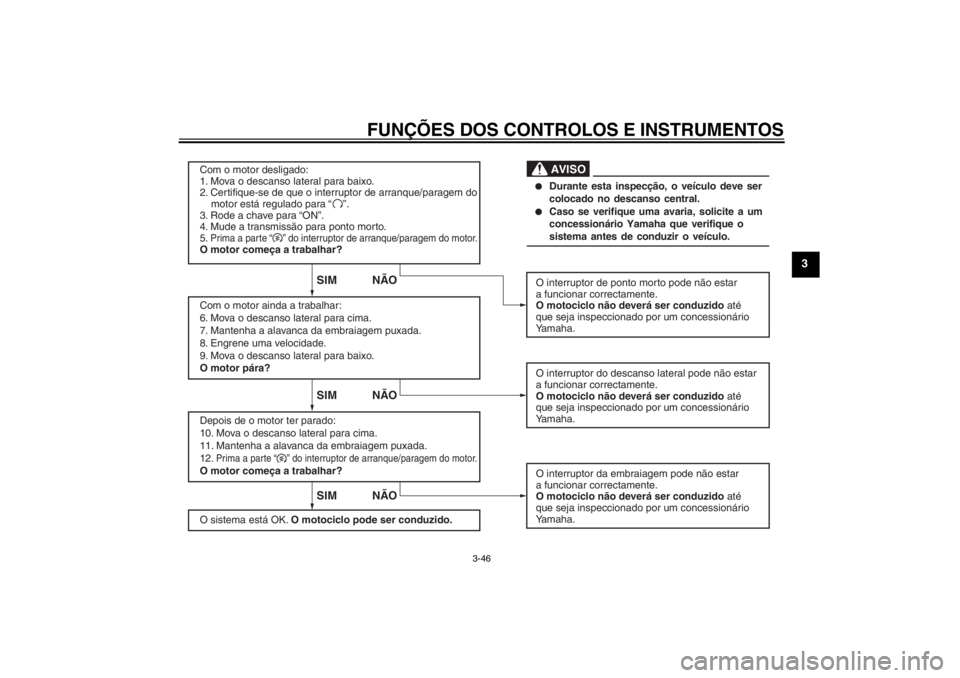

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de arranque/paragem do
motor está regulado para “ ”.
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5. Prima a parte “ ” do interruptor de arranque/paragem do motor.O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12.
Prima a parte “ ” do interruptor de arranque/paragem do motor.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido. O interruptor de ponto morto pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃOSIM NÃO
SIM NÃO
●
Durante esta inspecção, o veículo deve ser
colocado no descanso central.
●
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o
sistema antes de conduzir o veículo.AVISO
U1MCP0P0.book Page 46 Tuesday, July 17, 2012 4:16 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-47
3
PAU39655
Tomada CC auxiliar
AV I S O
PWA14360
Para evitar choque eléctrico ou curto-
circuito, certifique-se de que a tampa
está instalada quando a tomada CC auxi-
liar não está a ser utilizada.PRECAUÇÃO
PCA15431
O acessório ligado à tomada CC auxiliar
não deve ser utilizado com o motor des-
ligado, e a carga nunca deverá exceder
30 W (2.5 A), caso contrário o fusível po-
derá queimar ou a bateria poderá des-
carregar.Este veículo está equipado com uma toma-
da CC auxiliar na caixa acessória.
Quando a chave estiver na posição “ON”,
pode ser utilizado um acessório de 12 V li-
gado à tomada auxiliar, só devendo ser uti-
lizado com o motor a trabalhar.
Utilização da tomada CC auxiliar1. Abra a tampa da caixa acessória. (Consulte a página 3-38.)
2. Rode a chave para “OFF”.
3. Retire a tampa da tomada CC auxiliar. 4. Desligue o acessório.
5. Insira a ficha acessória na tomada CC
auxiliar.
6. Rode a chave para “ON” e, depois, li- gue o motor. (Consulte a página 5-1.)
7. Ligue o acessório.
1. Tampa da tomada CC auxiliar
1. Tomada CC auxiliar
11
U1MCP0P0.book Page 47 Tuesday, July 17, 2012 4:16 PM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-1
4
PAU15596
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AV I S O
PWA11151
Se o veículo não for inspeccionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos procedimentos
deste manual, solicite a um concessionário Yamaha que inspeccione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
Combustível Verifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.
Verifique se existem obstruções, fendas ou danos no tubo de respiração/descar-
ga do depósito de combustível e verifique a ligação do tubo. 3-30, 3-32
Óleo do motor Verifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo. 6-12
Óleo da engrenagem final Verifique se o veículo apresenta fugas de óleo. 6-15
Refrigerante Verifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Verifique se o sistema de refrigeração tem fugas. 6-17
Travão dianteiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos tr avões especificado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas. 6-24, 6-25
U1MCP0P0.book Page 1 Tuesday, July 17, 2012 4:16 PM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
4
Travão traseiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos trav ões especificado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas. 6-24, 6-25
Embraiagem Verifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos trav ões especificado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas. 6-23, 6-25
Punho do acelerador Certifique-se de que o funcionamento é suave.
Verifique a folga do punho do acelerador.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-20, 6-27
Cabos de controlo Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a. 6-27
Rodas e pneus Verifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija.
6-20, 6-23
Pedais do travão e de mudan-
ça de velocidade Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.
6-28
Alavancas do travão e da em-
braiagem Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os
pontos de articulação da alavanca. 6-28
Descanso central, descanso
lateral Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pivôs.
6-29
ITEM VERIFICAÇÕES PÁGINA
U1MCP0P0.book Page 2 Tuesday, July 17, 2012 4:16 PM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-3
4
Fixadores do chassis Certifique-se de que todas as porcas, ca
vilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os. —
Instrumentos, luzes, signais
e interruptores Verifique o funcionamento.
Se necessário, corrija.
—
Interruptor do descanso late-
ral Verifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema não estiver a funcionar correctamente, solicite a um concessionário
Yamaha que verifique o veículo. 3-44
ITEM
VERIFICAÇÕES PÁGINA
U1MCP0P0.book Page 3 Tuesday, July 17, 2012 4:16 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15951
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AV I S O
PWA10271
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-
mentos.
PAU47150
NOTAEste modelo está equipado com:●
sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Neste caso, o módulo do conta-
dor multifuncional indica o código de
erro 30, mas não se trata de uma ava-
ria. Rode a chave para “OFF” e depois
para “ON” para eliminar o código de
erro. Se não o fizer, o motor não ligará,
apesar de este dar sinal quando é pre-
mido o interruptor de arranque.
●
um sistema de paragem automática
do motor. O motor desliga-se automa-
ticamente se for deixado em ralenti du-
rante 20 minutos. Neste caso, o
módulo do contador multifuncional in-
dica o código de erro 70, mas não se
trata de uma avaria. Prima o interrup-
tor de arranque para eliminar o código
de erro e para voltar a ligar o motor.
PAU54170
Colocação do motor em funcio-
namento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:●
A transmissão está em ponto morto.
●
A transmissão está engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
Consulte a página 3-45 para obter
mais informações.
1. Rode a chave para “ON” e certifique- se de que o interruptor de arran-
que/paragem do motor está regulado
para “ ”.
As seguintes luzes de advertência e
indicadores luminosos deverão acen-
der-se durante alguns segundos e de-
pois apagar-se.●
Luz de advertência do nível de
óleo
●
Luz de advertência de problema
no motor
●
Indicador/luz de advertência do
sistema de controlo de tracção
●
Indicadores luminosos do contro-
lo de cruzeiro
●
Indicador luminoso do sistema
imobilizador
U1MCP0P0.book Page 1 Tuesday, July 17, 2012 4:16 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
PRECAUÇÃO
PCA11833
Se não se acender nenhum indicador ou
luz de advertência inicialmente, quando
a chave é rodada para “ON”, ou se um
indicador ou luz de advertência perma-
necer aceso, consulte a página 3-3 para
obter informações sobre a verificação
do circuito do indicador e luz de adver-
tência correspondente.
A luz de advertência do ABS deve
acender-se quando a chave é rodada
para “ON” e desligar-se depois de ser
atingida uma velocidade de 10 km/h (6
mi/h) ou superior.
PRECAUÇÃO
PCA17681
Se a luz de advertência do ABS não se
acender e depois se apagar conforme
explicado acima, consulte a página 3-3
para obter informações sobre a verifica-
ção do circuito da luz de advertência.2. Mude a transmissão para ponto morto.O indicador luminoso de ponto morto
deve acender-se. Se não acender, so-
licite a um concessionário Yamaha
que verifique o circuito eléctrico. 3. Coloque o motor em funcionamento
premindo a parte “ ” do interruptor
de arranque/paragem do motor.
Se o motor não arrancar, solte o inter-
ruptor de arranque/paragem do motor,
aguarde alguns segundos e tente no-
vamente. Cada tentativa de arranque
deve ser o mais pequena possível
para preservar a bateria. Não tente fa-
zer o motor arrancar durante mais de
10 segundos por tentativa.
PRECAUÇÃO
PCA11042
Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio!
PAU16671

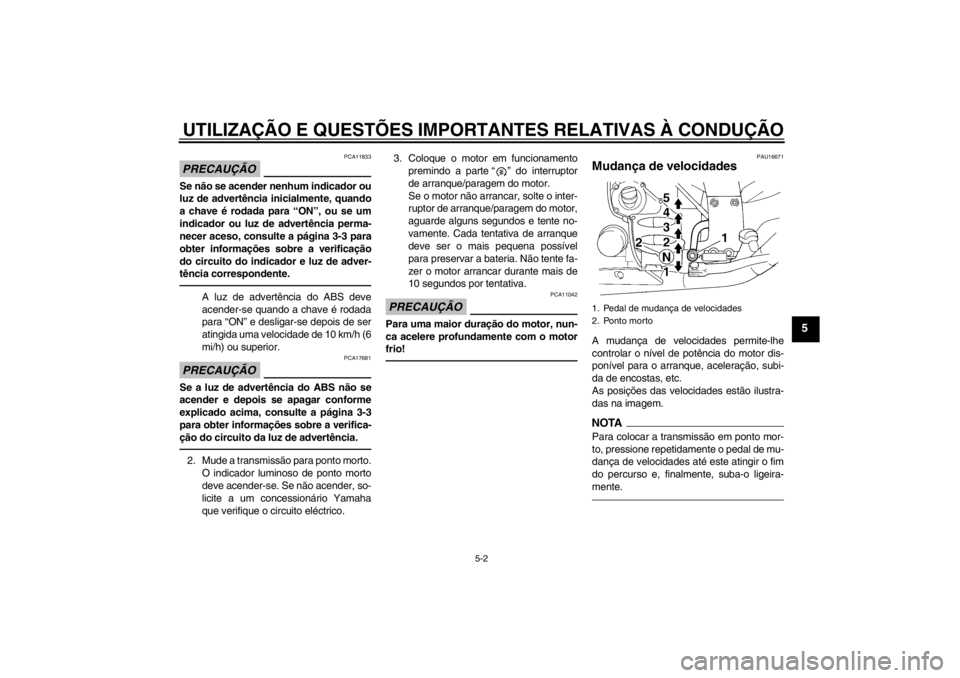

Mudança de velocidades A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de mu-
dança de velocidades até este atingir o fim
do percurso e, finalmente, suba-o ligeira-
mente.1. Pedal de mudança de velocidades
2. Ponto morto
U1MCP0P0.book Page 2 Tuesday, July 17, 2012 4:16 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PRECAUÇÃO
PCA10260
●
Mesmo com a transmissão em pon-
to morto, não deslize o motociclo
durante longos períodos de tempo
com o motor desligado e não o re-
boque durante grandes distâncias.
A transmissão é devidamente lubri-
ficada apenas quando o motor está
a funcionar. Uma lubrificação ina-
dequada poderá danificar a trans-
missão.
●
Utilize sempre a embraiagem para
mudar de velocidade de modo a evi-
tar danos no motor, na transmissão
e no sistema de transmissão, que
não estão concebidos para supor-
tar o choque de uma mudança de
velocidade forçada.
PAU16810
Sugestões para a redução do
consumo de combustível O consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:●
Mude rapidamente para uma velocida-
de superior e evite velocidades eleva-
das do motor durante a aceleração.
●
Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
●
Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16841
Rodagem do motor Nunca existe um período tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve-se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17123
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 4500 rpm. PRECAUÇÃO: Após ter per-
corrido 1000 km (600 mi), o óleo do mo-
tor e o óleo da engrenagem final deverão
ser mudados e o cartucho ou elemento
do filtro de óleo substituído.
[PCA10332]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 5400 rpm.
U1MCP0P0.book Page 3 Tuesday, July 17, 2012 4:16 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.PRECAUÇÃO
PCA10310
●
Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
●
Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-
rifique o veículo.
PAU17213
Estacionamento Para estacionar, desligue o motor e retire a
chave do interruptor principal.
AV I S O
PWA10311
●
Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.
●
Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.
●
Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incendiar-se.
U1MCP0P0.book Page 4 Tuesday, July 17, 2012 4:16 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17244
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
pecção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da utili-
zação individual, os intervalos de manuten-
ção poderão ter de ser reduzidos.
AV I S O
PWA10321
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AV I S O
PWA15122
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.●
Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctricos
que podem provocar choques ou
incêndios.
●
Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxido de carbono.AV I S O
PWA15460
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17302
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção periódi-
ca que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos disposi-
tivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profissi-
onal ou estabelecimento de reparação devi-
damente certificado (caso aplicável). Os
concessionários Yamaha possuem a for-
mação e o equipamento necessários para
realizar estes serviços em particular.
U1MCP0P0.book Page 1 Tuesday, July 17, 2012 4:16 PM
