FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-26
3
SAU39540
Pedal de freno El pedal de freno está situado en el lado de-
recho del vehículo.
Este modelo está equipado con un sistema
de freno unificado.
Con el pedal de freno se acciona el freno
trasero y parte del freno delantero. Para ob-
tener una frenada máxima, utilice simultá-
neamente la maneta del freno y el pedal de
freno.
SAU54530
ABS El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma inde-
pendiente sobre los frenos delantero y tra-
sero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16050
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocidad, incluso con ABS.●
El ABS funciona mejor con distan-
cias de frenada largas.
●
En algunas calzadas, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenada
puede ser mayor con ABS que sin
ABS.
El ABS se controla mediante una ECU que
cambia al sistema de freno convencional en
caso de que se produzca un fallo.
NOTA●
El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la lla-
ve a “ON” y de circular a una velocidad
de 10 km/h (6 mi/h) o superior. Duran-
te dicha prueba se puede oír un “chas-
quido” por debajo del asiento y, si se
acciona la maneta o el pedal de freno,
aunque sea ligeramente, se puede no-
tar una vibración en la maneta o el pe-
dal; esto es normal.
●
Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en la maneta o el
pedal del freno cuando el ABS está ac-
tuando. No obstante, son necesarias
herramientas especiales, por lo que se
deberá consultar al concesionario
Yamaha para efectuar esta prueba.
ATENCIÓN
SCA16830
Mantenga todo tipo de imanes (incluidas
tenazas magnéticas, destornilladores
magnéticos, etc.) alejados de los cubos
de las ruedas delantera y trasera; de lo
contrario, los rotores magnéticos mon-
tados en los cubos de las ruedas pueden
1. Pedal de freno
1
U1MCS0S0.book Page 26 Tuesday, July 17, 2012 8:47 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-27
3
resultar dañados y el sistema ABS y el
sistema de frenos unificado no funcio-
narán bien.
SAU54270
Sistema de control de tracción El sistema de control de tracción ayuda a
mantener la tracción cuando se acelera en
superficies resbaladizas, por ejemplo carre-
teras sin asfaltar o mojadas. Si los sensores
detectan que la rueda trasera empieza a
patinar (giro sin control), el sistema de con-
trol de tracción regula la potencia del motor
según sea necesario hasta que se restable-
ce la tracción. La luz indicadora/luz de aviso
del “TCS” parpadea para informar al con-
ductor de que el control de tracción está ac-
tivado.NOTAPuede que el conductor también note lige-
ros cambios en los sonidos del motor y del
escape cuando el sistema de control de
tracción está accionado.
ADVERTENCIA
SWA15431
El sistema de control de tracción no
debe sustituir a una conducción adecua-
da a las condiciones imperantes. El con-
trol de tracción no puede impedir una
pérdida de tracción por exceso de velo-
cidad al entrar en una curva, cuando se
da un acelerón con la motocicleta muy
inclinada o cuando se frena; tampoco
puede impedir que la rueda delantera pa-tine. Al igual que con cualquier motoci-
cleta, aproxímese con precaución a las
superficies que puedan ser resbaladizas
y evite las superficies muy resbaladizas.
Cuando se gira la llave a la posición “ON”,
el sistema de control de tracción se activa
automáticamente.
El sistema de control de tracción solamente
se puede activar o desactivar de forma ma-
nual cuando la llave se encuentra en la po-
sición “ON” y el vehículo está parado.NOTADesactive el sistema de control de tracción
para ayudar a liberar la rueda trasera si el
vehículo se atasca en barro, arena u otra
superficie blanda.ATENCIÓN
SCA16800
Utilice únicamente los neumáticos de
especificados. (Consulte la página 6-21).
El uso de neumáticos de medidas dife-
rentes impedirá que el sistema de con-
trol de tracción controle con precisión la
rotación de las ruedas.

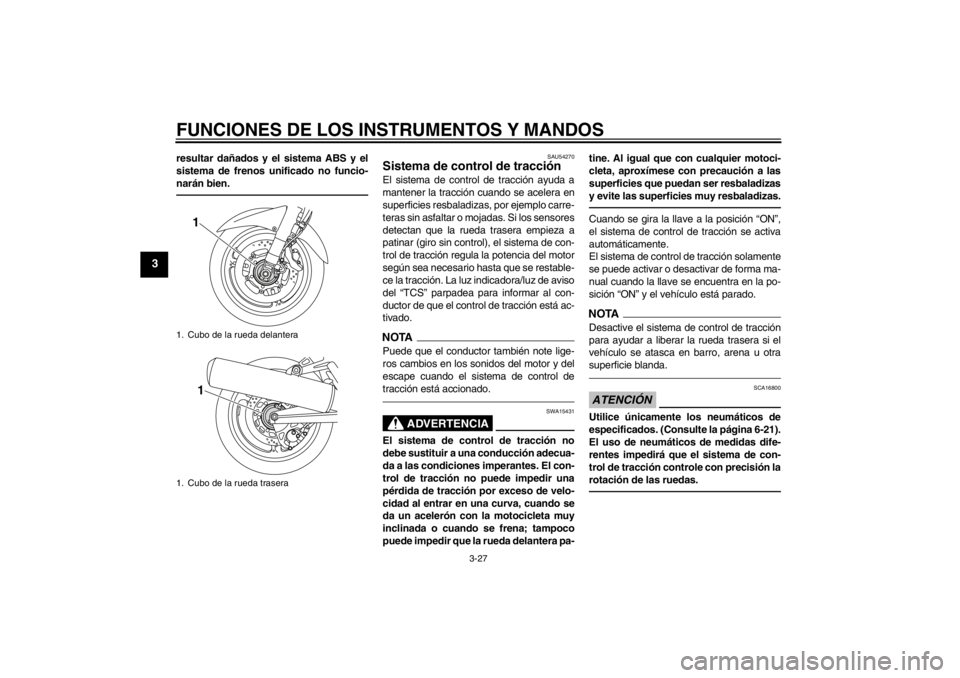

1. Cubo de la rueda delantera
1. Cubo de la rueda trasera
11
U1MCS0S0.book Page 27 Tuesday, July 17, 2012 8:47 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-28
3
Activación/desactivación del sistema de
control de tracción
ADVERTENCIA
SWA15440
Para efectuar cualquier cambio de confi-
guración del sistema de control de trac-
ción debe parar el vehículo. Realizar
cambios de configuración durante la
marcha puede distraer al conductor y
ocasionar un accidente.Para desactivar el sistema de control de
tracción, pulse el botón “TCS” en el indica-
dor multifunción durante al menos 2 segun-
dos. El indicador/luz de aviso “TCS” se
enciende.
Para activar el sistema de control de trac-
ción, vuelva a pulsar el botón “TCS”. El indi-
cador/luz de aviso “TCS” se apaga.Reinicio
El sistema de control de tracción se desac-
tiva en las condiciones siguientes:
●
La rueda trasera gira con el caballete
central bajado y la llave en la posición
“ON”.
●
La rueda delantera o la rueda trasera
se levanta del suelo durante la mar-
cha.
●
La rueda trasera patina excesivamen-
te.
Si el sistema de control de tracción se ha
desactivado, se encienden el indicador/luz
de aviso del “TCS” y la luz de aviso de ave-
ría del motor. Para reiniciar el sistema de control de trac-
ciónGire la llave a la posición “OFF”. Espere al
menos 1 segundo y luego vuelva a girar la
llave a “ON”. El indicador/luz de aviso del
“TCS” debe apagarse y el sistema quedar
activado. La luz de aviso de avería del mo-
tor debe apagarse cuando la motocicleta al-
canza al menos los 20 km/h (12 mi/h). Si el
indicador/luz de aviso del “TCS” o la luz de
aviso de avería del motor permanecen en-
cendidos después de reiniciar el sistema,
puede seguir utilizando el vehículo; sin em-
bargo, hágalo revisar en un concesionario
Yamaha lo antes posible.

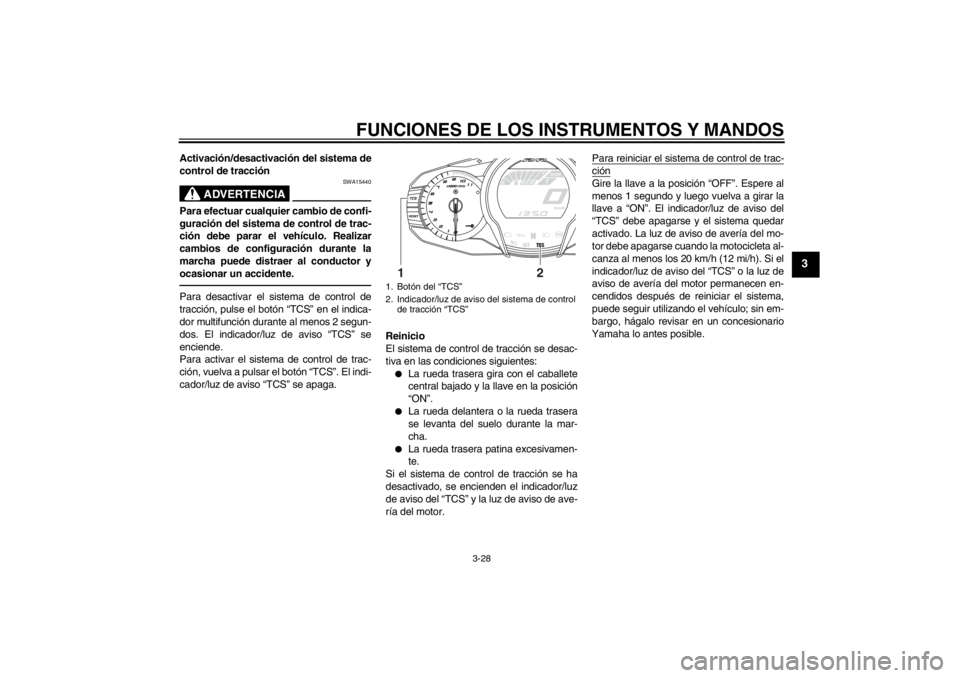

1. Botón del “TCS”
2. Indicador/luz de aviso del sistema de control
de tracción “TCS”
1
2
U1MCS0S0.book Page 28 Tuesday, July 17, 2012 8:47 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-29
3
SAU13074
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina1. Empuje el tapón en su sitio con la llave en la cerradura. 2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11091
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga de
gasolina significa peligro de incendio.
SAU13221
Gasolina Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el motory compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.

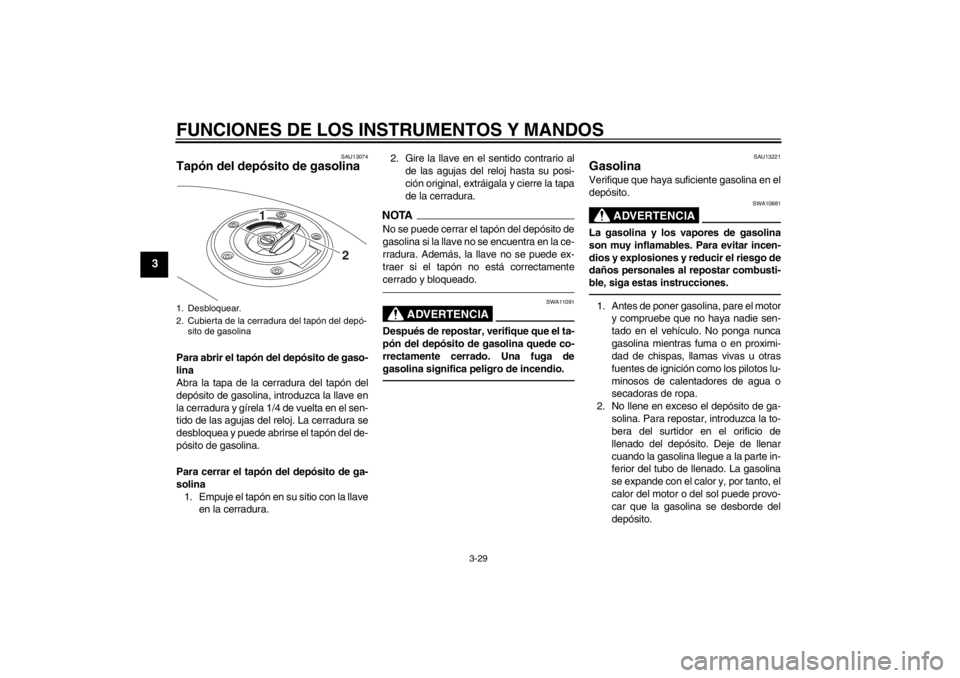

1. Desbloquear.
2. Cubierta de la cerradura del tapón del depó-sito de gasolina
2
1
U1MCS0S0.book Page 29 Tuesday, July 17, 2012 8:47 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-30
3
3. Limpie inmediatamente la gasolinaque se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]
4. Cierre bien el tapón del depósito de gasolina.
ADVERTENCIA
SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia- tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU13322
ATENCIÓN
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
SAUB1300
Tubo respiradero/rebose del de-
pósito de combustible Antes de utilizar la motocicleta:●
Compruebe la conexión del tubo respi-
radero/rebose del depósito de gasoli-
na.
●
Compruebe si el tubo respiradero/re-
bose del depósito de gasolina presen-
ta fisuras o daños y, si es así,
cámbielo.
●
Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina no esté obstruido y límpielo si es
necesario.
1. Tubo de llenado del depósito de gasolina
2. Marca de nivel máximo
Gasolina recomendada:
Únicamente gasolina normal sin
plomo
Capacidad del depósito de gasoli-
na: 25.0 L (6.61 US gal, 5.50 Imp.gal)
Reserva:
5.5 L (1.45 US gal, 1.21 Imp.gal)
1. Tubo respiradero/rebose del depósito de
combustible
2. Brida
2
1
U1MCS0S0.book Page 30 Tuesday, July 17, 2012 8:47 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-31
3
●
Verifique que el extremo del tubo res-
piradero/rebose del depósito de gaso-
lina esté situado en el interior de la
brida.
SAU13445
Catalizador Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:●
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
●
Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.
●
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
●
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.

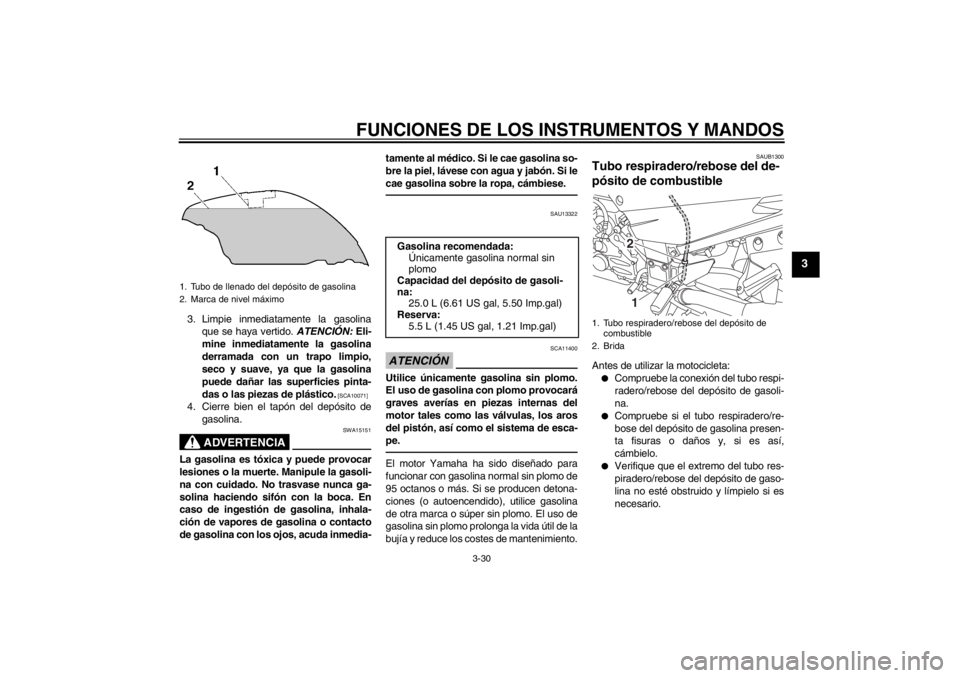

ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
U1MCS0S0.book Page 31 Tuesday, July 17, 2012 8:47 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-32
3
SAU39495
Asientos Asiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura delasiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Levante la parte delantera del asiento del pasajero y tire de ella hacia delan-
te.
Para montar el asiento del pasajero1. Introduzca los salientes de la parte tra- sera del asiento del pasajero en los
soportes de este, como se muestra, y luego empuje hacia abajo la parte de-
lantera del asiento para que encaje en
su sitio.
2. Extraiga la llave.
Asiento del conductor
Para desmontar el asiento del conductor
1. Desmonte el asiento del pasajero.
2. La palanca de bloqueo del asiento del conductor está situada debajo de la
parte posterior del propio asiento;
muévala hacia la izquierda, como se
muestra, y extraiga el asiento. Para montar el asiento del conductor
1. Introduzca el saliente de la parte de-
lantera del asiento del conductor en el
soporte de éste, como se muestra, y
luego empuje hacia abajo la parte tra-
sera del asiento para que encaje en su
sitio.

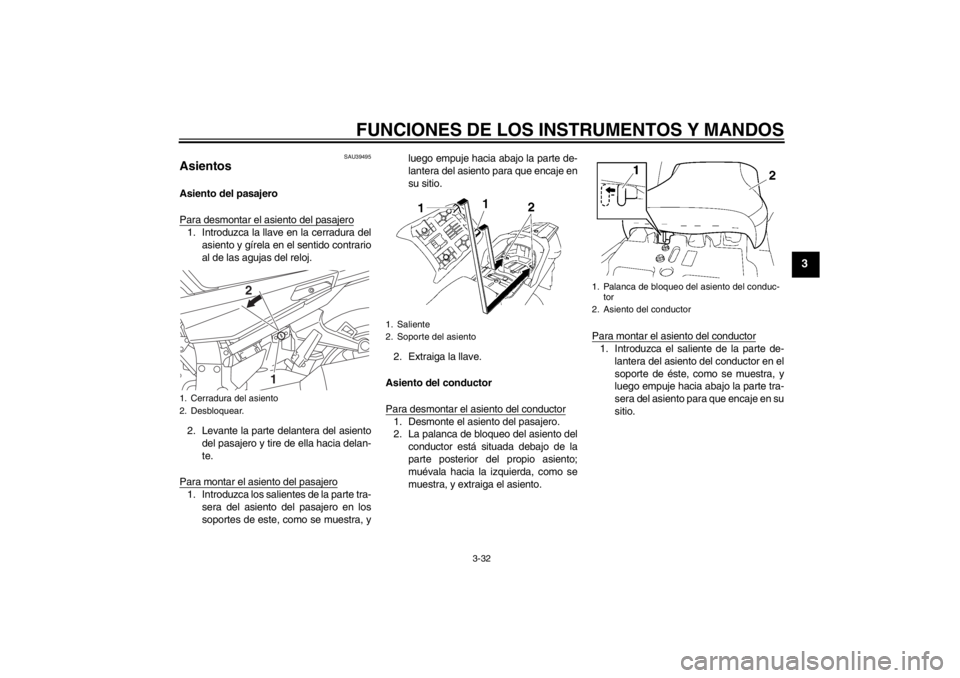

1. Cerradura del asiento
2. Desbloquear.
1
2

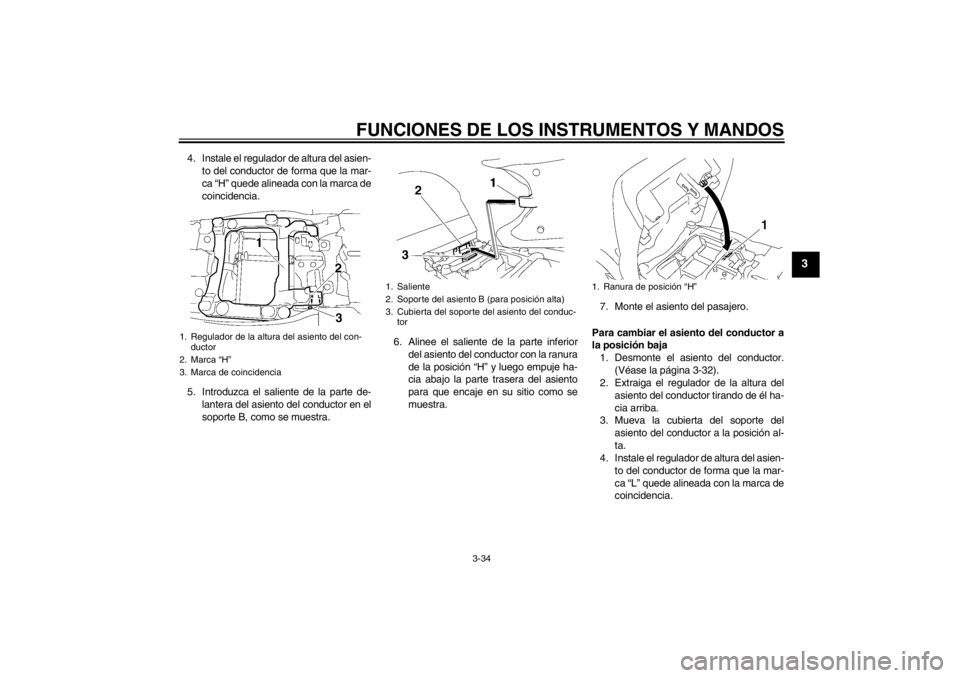

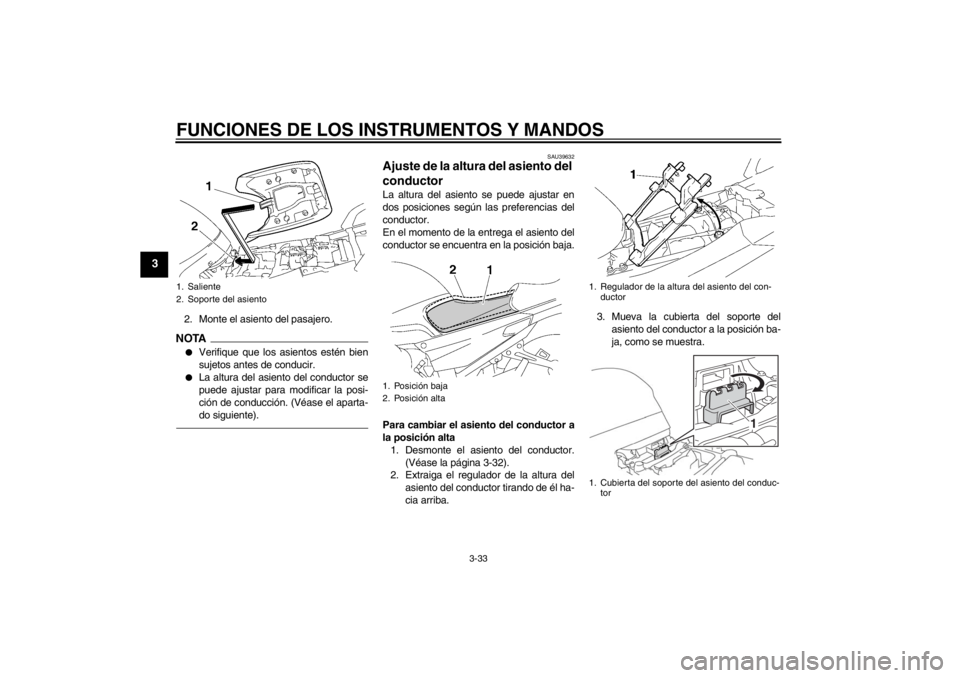

1. Saliente
2. Soporte del asiento
1. Palanca de bloqueo del asiento del conduc-
tor
2. Asiento del conductor
U1MCS0S0.book Page 32 Tuesday, July 17, 2012 8:47 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-33
3
2. Monte el asiento del pasajero.NOTA●
Verifique que los asientos estén bien
sujetos antes de conducir.
●
La altura del asiento del conductor se
puede ajustar para modificar la posi-
ción de conducción. (Véase el aparta-
do siguiente).
SAU39632
Ajuste de la altura del asiento del
conductor La altura del asiento se puede ajustar en
dos posiciones según las preferencias del
conductor.
En el momento de la entrega el asiento del
conductor se encuentra en la posición baja.
Para cambiar el asiento del conductor a
la posición alta1. Desmonte el asiento del conductor. (Véase la página 3-32).
2. Extraiga el regulador de la altura del
asiento del conductor tirando de él ha-
cia arriba. 3. Mueva la cubierta del soporte del
asiento del conductor a la posición ba-
ja, como se muestra.
1. Saliente
2. Soporte del asiento
1. Posición baja
2. Posición alta
1. Regulador de la altura del asiento del con-ductor
1. Cubierta del soporte del asiento del conduc- tor
1
U1MCS0S0.book Page 33 Tuesday, July 17, 2012 8:47 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-34
3
4. Instale el regulador de altura del asien-to del conductor de forma que la mar-
ca “H” quede alineada con la marca de
coincidencia.
5. Introduzca el saliente de la parte de- lantera del asiento del conductor en el
soporte B, como se muestra. 6. Alinee el saliente de la parte inferior
del asiento del conductor con la ranura
de la posición “H” y luego empuje ha-
cia abajo la parte trasera del asiento
para que encaje en su sitio como se
muestra. 7. Monte el asiento del pasajero.
Para cambiar el asiento del conductor a
la posición baja 1. Desmonte el asiento del conductor. (Véase la página 3-32).
2. Extraiga el regulador de la altura del
asiento del conductor tirando de él ha-
cia arriba.
3. Mueva la cubierta del soporte del
asiento del conductor a la posición al-
ta.
4. Instale el regulador de altura del asien-
to del conductor de forma que la mar-
ca “L” quede alineada con la marca de
coincidencia.1. Regulador de la altura del asiento del con-ductor
2. Marca “H”
3. Marca de coincidencia
1. Saliente
2. Soporte del asiento B (para posición alta)
3. Cubierta del soporte del asiento del conduc- tor
1. Ranura de posición “H”
U1MCS0S0.book Page 34 Tuesday, July 17, 2012 8:47 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-35
3
5. Introduzca el saliente de la parte de-lantera del asiento del conductor en el
soporte del asiento A, como se mues-
tra. 6. Alinee el saliente de la parte inferior
del asiento del conductor con la ranura
de la posición “L” y luego empuje hacia
abajo la parte trasera del asiento para
que encaje en su sitio. 7. Monte el asiento del pasajero.
NOTAVerifique que los asientos estén bien suje-
tos antes de conducir.

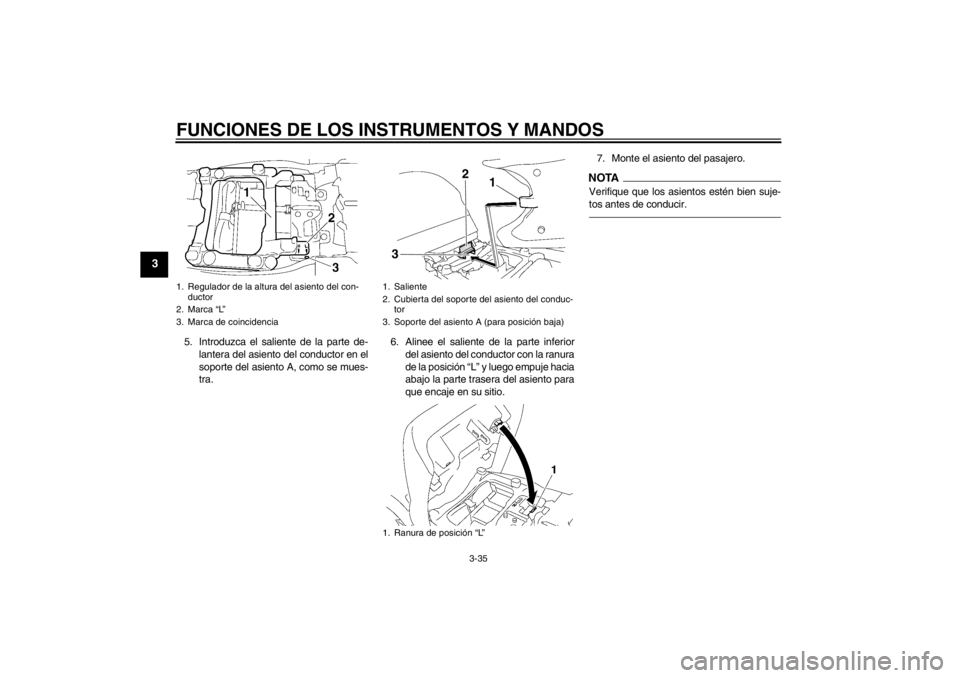

1. Regulador de la altura del asiento del con-
ductor
2. Marca “L”
3. Marca de coincidencia
1. Saliente
2. Cubierta del soporte del asiento del conduc- tor
3. Soporte del asiento A (para posición baja)
1. Ranura de posición “L”
1
2
3
U1MCS0S0.book Page 35 Tuesday, July 17, 2012 8:47 AM
