Beskrivning
2-1
2
MAU63371

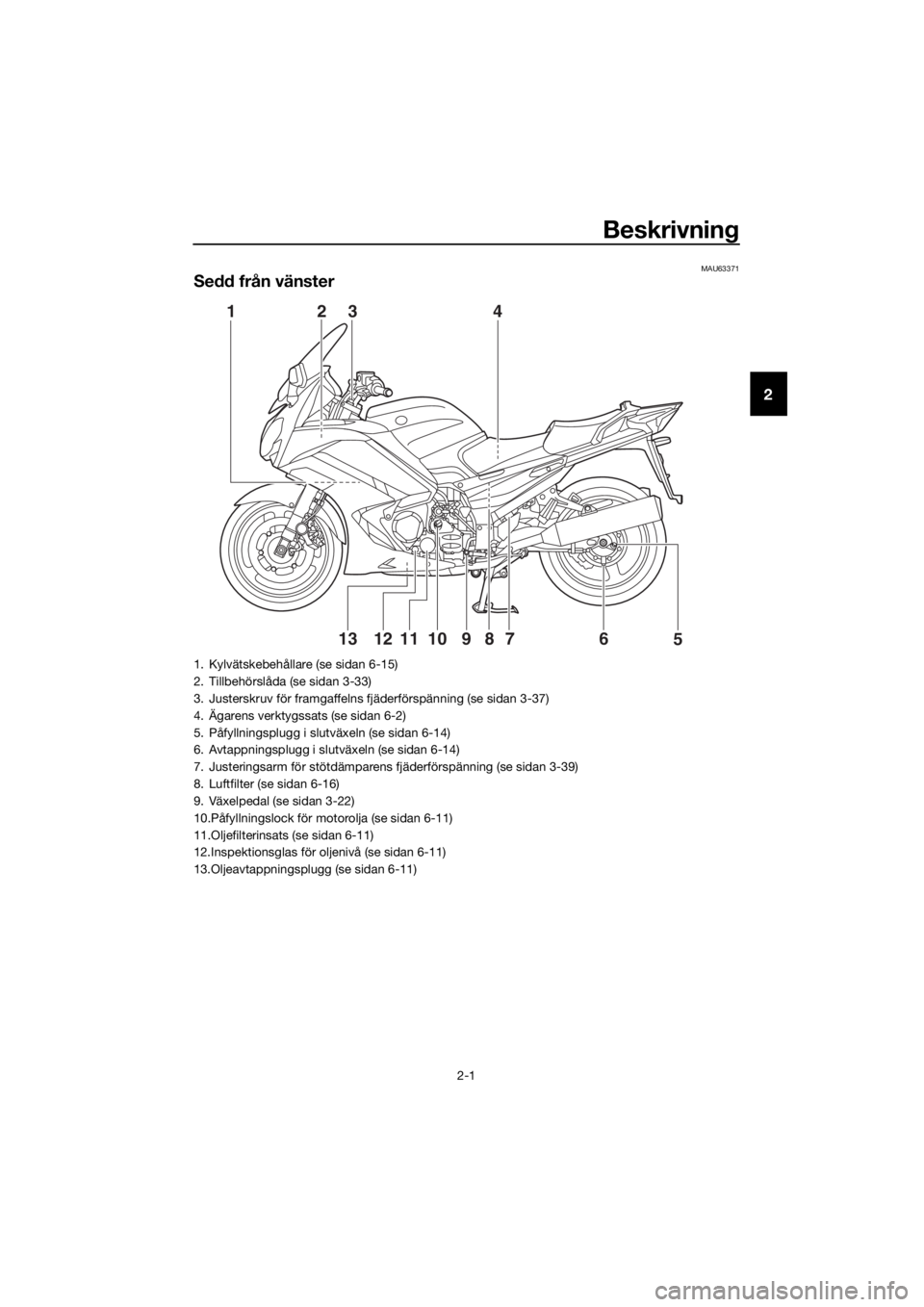

Sedd från vänster
1 2
34
5
76
8910111213
1. Kylvätskebehållare (se sidan 6-15)
2. Tillbehörslåda (se sidan 3-33)
3. Justerskruv för framgaffelns fjäderförspänning (se sidan 3-37)
4. Ägarens verktygssats (se sidan 6-2)
5. Påfyllningsplugg i slutväxeln (se sidan 6-14)
6. Avtappningsplugg i slutväxeln (se sidan 6-14)
7. Justeringsarm för stötdämparens fjäderförspänning (se sidan 3-39)
8. Luftfilter (se sidan 6-16)
9. Växelpedal (se sidan 3-22)
10.Påfyllningslock för motorolja (se sidan 6-11)
11.Oljefilterinsats (se sidan 6-11)
12.Inspektionsglas för oljenivå (se sidan 6-11)
13.Oljeavtappningsplugg (se sidan 6-11)
UB88M0M0.book Page 1 Friday, October 16, 2015 2:50 PM
Page 12 of 114
Beskrivning
2-2
2
MAU63391

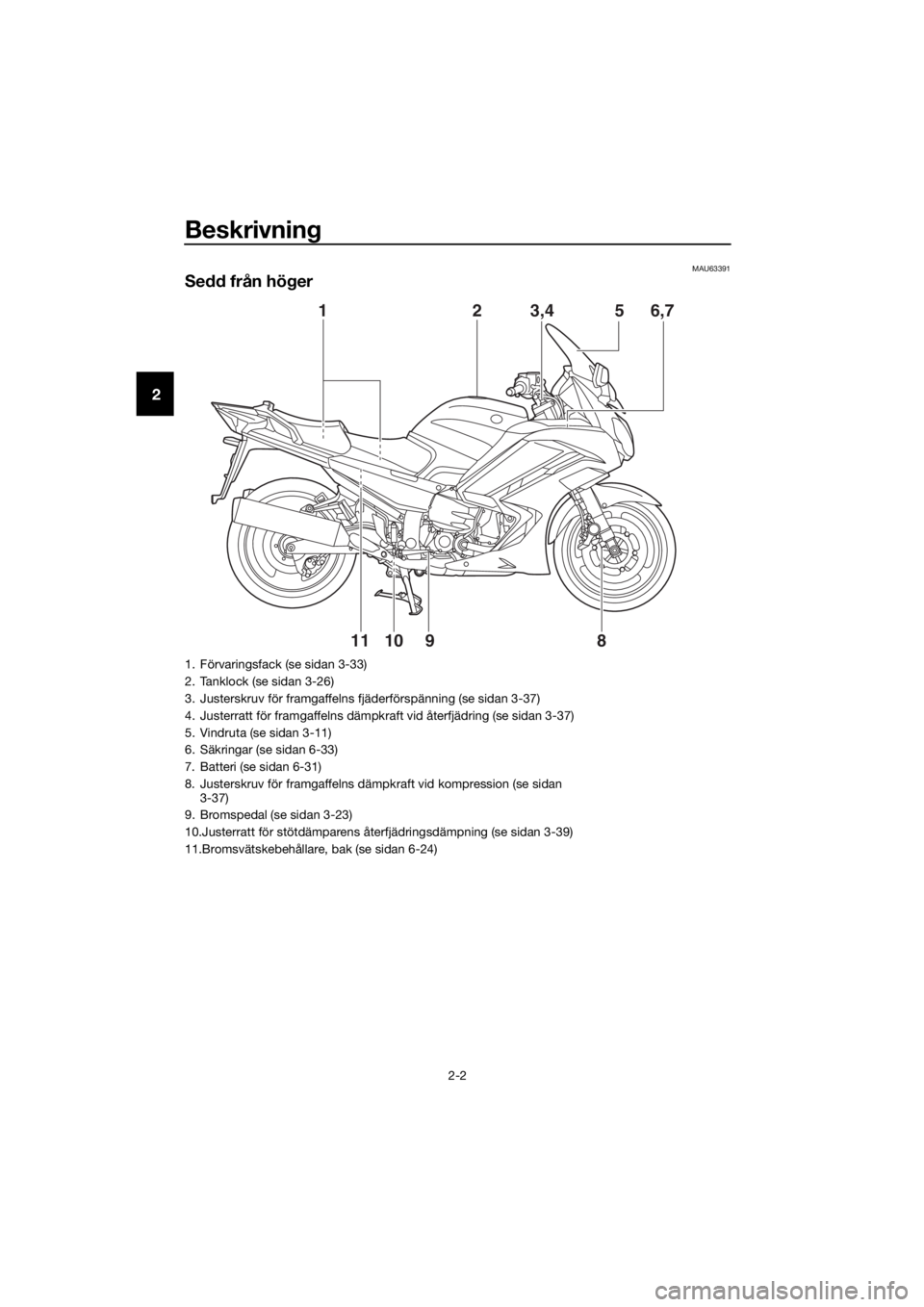

Sedd från hö ger
891011 6,7
5
3,42
1
1. Förvaringsfack (se sidan 3-33)
2. Tanklock (se sidan 3-26)
3. Justerskruv för framgaffelns fjäderförspänning (se sidan 3-37)
4. Justerratt för framgaffelns dämpkraft vid återfjädring (se sidan 3-37)
5. Vindruta (se sidan 3-11)
6. Säkringar (se sidan 6-33)
7. Batteri (se sidan 6-31)
8. Justerskruv för framgaffelns dämpkraft vid kompression (se sidan
3-37)
9. Bromspedal (se sidan 3-23)
10.Justerratt för stötdämparens återfjädringsdämpning (se sidan 3-39)
11.Bromsvätskebehållare, bak (se sidan 6-24)
UB88M0M0.book Page 2 Friday, October 16, 2015 2:50 PM
Page 13 of 114
Beskrivning
2-3
2
MAU63401

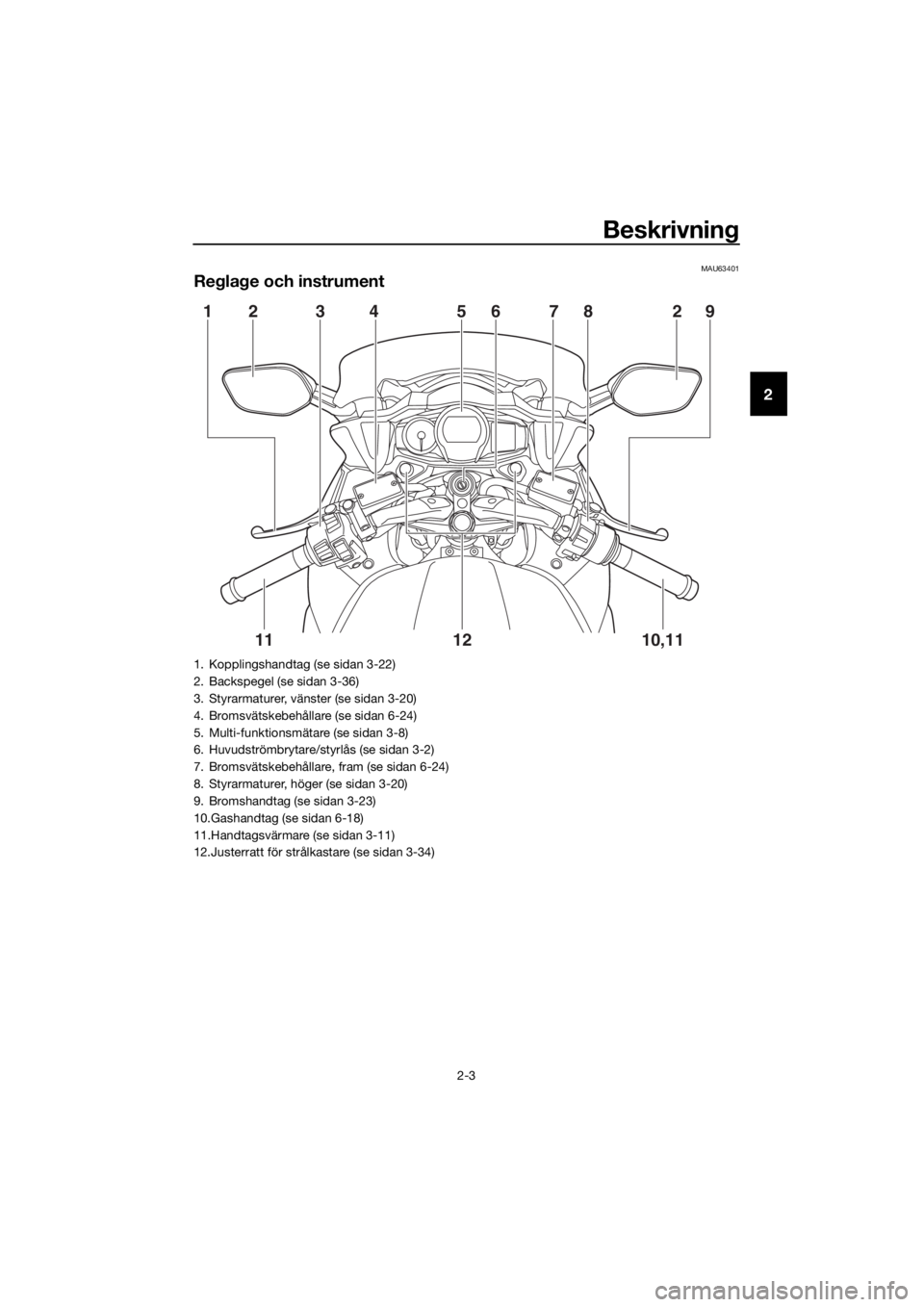

Regla ge och instrument
12 3 4 5678 29
10,11
12
11
1. Kopplingshandtag (se sidan 3-22)
2. Backspegel (se sidan 3-36)
3. Styrarmaturer, vänster (se sidan 3-20)
4. Bromsvätskebehållare (se sidan 6-24)
5. Multi-funktionsmätare (se sidan 3-8)
6. Huvudströmbrytare/styrlås (se sidan 3-2)
7. Bromsvätskebehållare, fram (se sidan 6-24)
8. Styrarmaturer, höger (se sidan 3-20)
9. Bromshandtag (se sidan 3-23)
10.Gashandtag (se sidan 6-18)
11.Handtagsvärmare (se sidan 3-11)
12.Justerratt för strålkastare (se sidan 3-34)
UB88M0M0.book Page 3 Friday, October 16, 2015 2:50 PM
Page 14 of 114
Instrument och kontrollfunktioner
3-1
3
MAU10978
Startspärrsystem
Detta fordon är utrustat med ett startspärr-
system som förhindrar stöld genom att
återregistrera koderna i standardnycklarna.
Systemet består av följande: en kodåterregistreringsnyckel (med
ett rött grepp)
två standardnycklar (med ett svart
grepp) som kan återregistreras med
nya koder
en transponder (som sitter i kodåterre-
gistreringsnyckeln)
en startspärrenhet
en ECU
en indikeringslampa för startspärrsys-
tem (Se sidan 3-5.)
Nyckeln med det röda greppet används för
att registrera koder i varje standardnyckel.
Eftersom återregistrering är en komplicerad
åtgärd bör du ta motorcykeln tillsammans
med alla tre nycklarna till en Yamaha-åter-
försäljare för att få dem återregistrerade.
Använd inte nyckeln med det röda greppet
för att köra fordonet. Den ska bara använ-
das för återregistrering av standardnycklar-
na. Använd alltid en standardnyckel för att
köra fordonet.
VIKTIGT
MCA11822
HÅLL REDA PÅ KODÅTERREGIST-
RERINGSNYCKELN SÅ ATT DU
INTE TAPPAR BORT DEN! KON- TAKTA DIN ÅTERFÖRSÄLJARE OM
DU TAPPAR BORT DEN! Om
du
tappar bort ko dåterre gistrerin gs-
nyckeln är det omöjli gt att re gistre-
ra nya ko der i stan dar dnycklarna.
Stan dar dnycklarna kan fortfaran de
använ das för att starta ford onet,
men om en ny kod krävs (dvs, om
en ny stan dar dnyckel tillverkas eller
om du tappar bort alla nycklar),
måste hela startspärrsystemet by-
tas. Av d enna anle dning b ör du bara
använ da stan dar dnycklar och hålla
ko dåterreg istrering snyckeln i sä-
kert förvar.
Doppa inte nå gon nyckel i vatten.
Utsätt inte nå gon nyckel för alltför
hö ga temperaturer.
Placera inte nå gon n
yckel i närhe-
ten av ma gneter (tänk på att även
hö gtalare har ma gneter).
Placera in ga föremål som sän der
elektriska si gnaler nära nå gon
nyckel.
Lägg in ga tun ga föremål på nå gon
nyckel.
Slipa inte eller förän dra formen på
nå gon nyckel.
Ta inte isär plast delen på någ on
nyckel.
Sätt inte två nycklar för samma
startspärrsystem på samma nyck-
elrin g.
Håll stand ardnycklarna samt nyck-
larna till startspärrsystemet borta
från for donets återre gistrerin gs-
nyckel.
Håll and ra nycklar för startspärr-
system borta från huvu dström bry-
taren eftersom det kan ge upphov
till sig nalstörnin g.

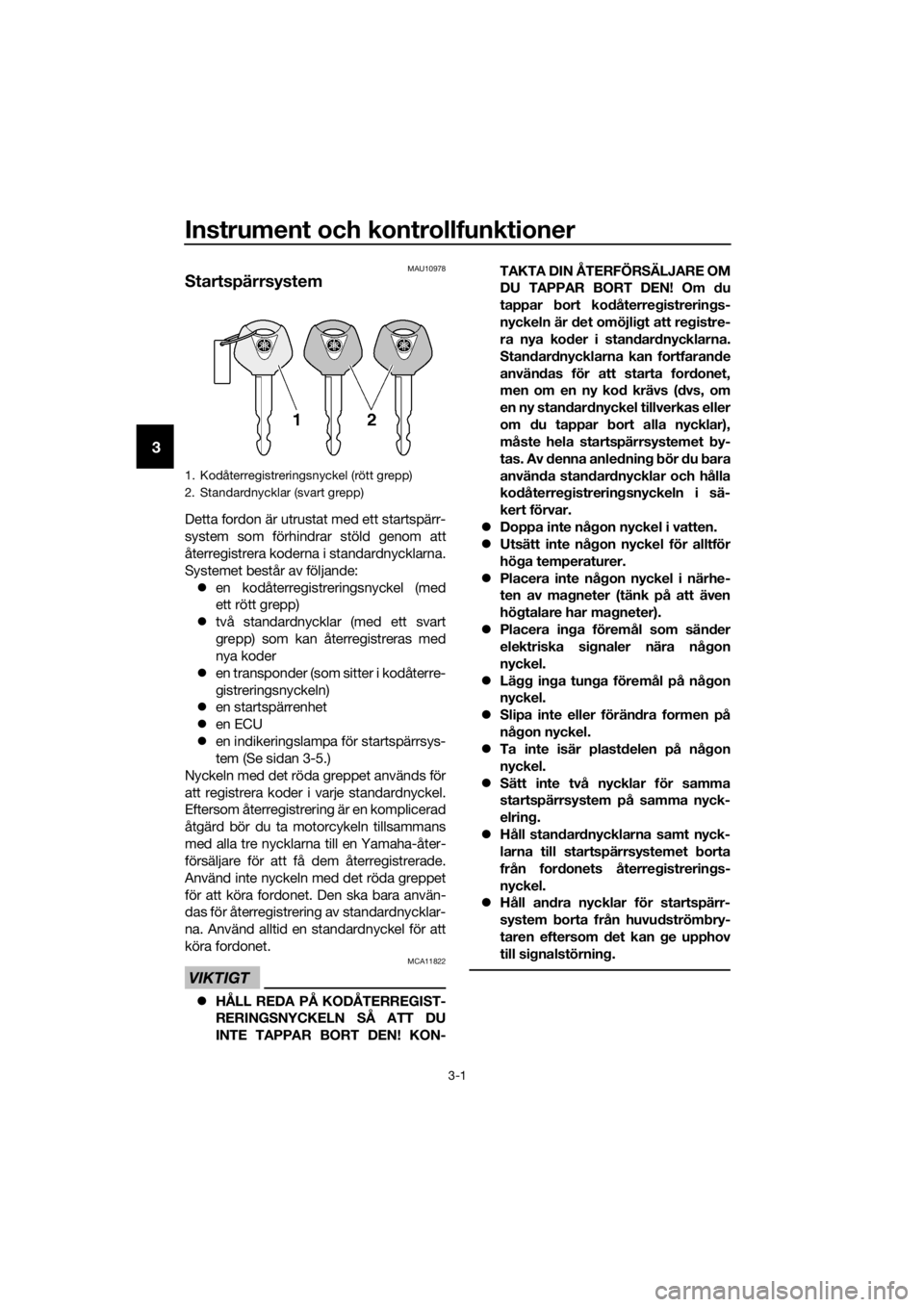

1. Kodåterregistreringsnyckel (rött grepp)
2. Standardnycklar (svart grepp)
UB88M0M0.book Page 1 Friday, October 16, 2015 2:50 PM
Page 15 of 114
Instrument och kontrollfunktioner
3-2
3
MAU10474

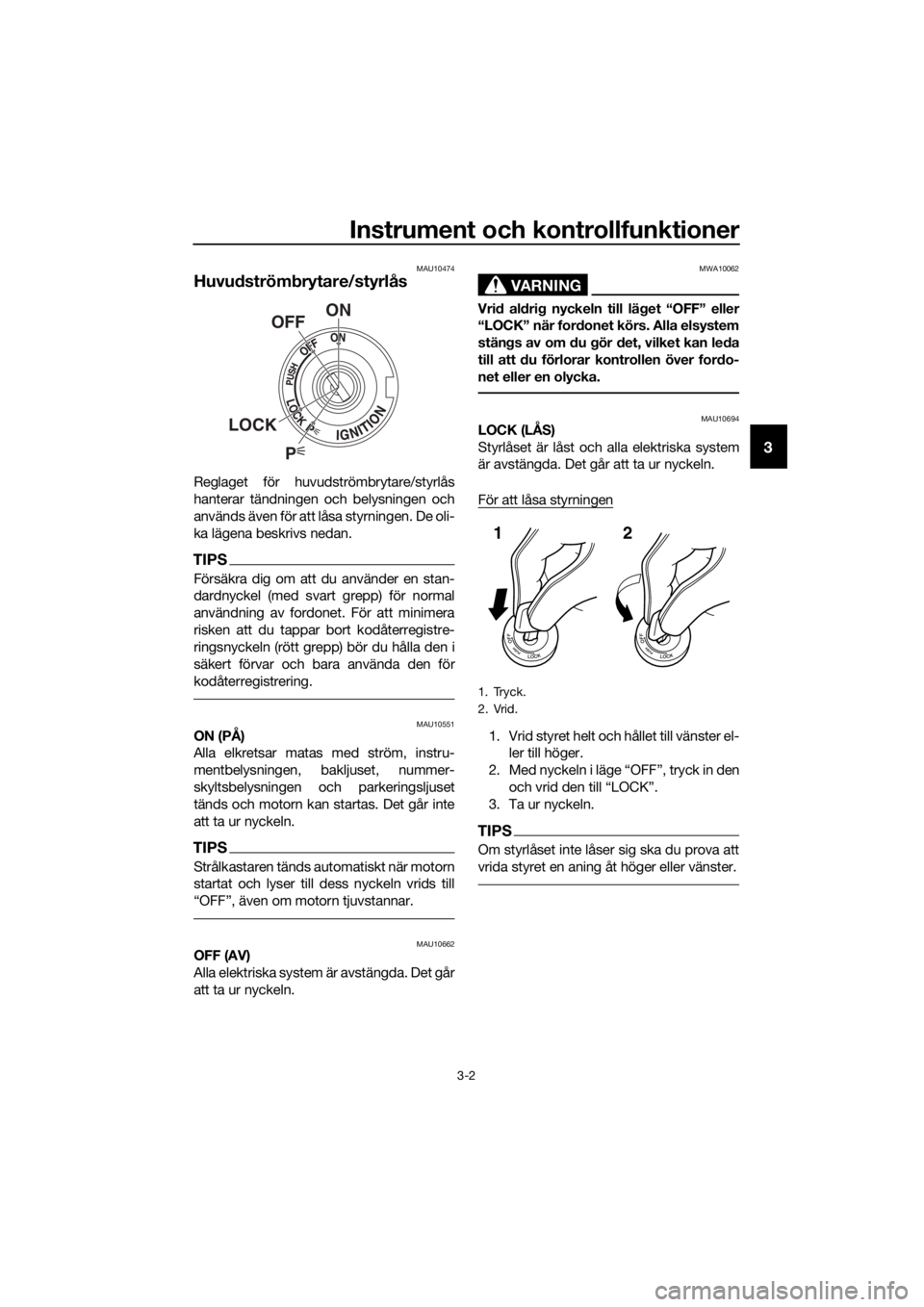

Huvudström brytare/styrlås
Reglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.
TIPS
Försäkra dig om att du använder en stan-
dardnyckel (med svart grepp) för normal
användning av fordonet. För att minimera
risken att du tappar bort kodåterregistre-
ringsnyckeln (rött grepp) bör du hålla den i
säkert förvar och bara använda den för
kodåterregistrering.
MAU10551ON (PÅ)
Alla elkretsar matas med ström, instru-
mentbelysningen, bakljuset, nummer-
skyltsbelysningen och parkeringsljuset
tänds och motorn kan startas. Det går inte
att ta ur nyckeln.
TIPS
Strålkastaren tänds automatiskt när motorn
startat och lyser till dess nyckeln vrids till
“OFF”, även om motorn tjuvstannar.
MAU10662OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vri d al dri g nyckeln till lä get “OFF” eller
“LOCK” när for donet körs. Alla elsystem
stän gs av om du gör det, vilket kan le da
till att du förlorar kontrollen över for do-
net eller en olycka.
MAU10694LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln.
För att låsa styrningen
1. Vrid styret helt och hållet till vänster el- ler till höger.
2. Med nyckeln i läge “OFF”, tryck in den och vrid den till “LOCK”.
3. Ta ur nyckeln.
TIPS
Om styrlåset inte låser sig ska du prova att
vrida styret en aning åt höger eller vänster.
P
ON
OFF
LOCK
1. Tryck.
2. Vrid.
12
UB88M0M0.book Page 2 Friday, October 16, 2015 2:50 PM
Page 16 of 114
Instrument och kontrollfunktioner
3-3
3
För att låsa upp styrningen
1. Sätt i nyckeln.
2. Med nyckeln i läge “LOCK”, tryck inden och vrid den till “OFF”.
MAU65680 (Parkerin g)
Fordonets varningsblinkers kan slås på,
men alla andra elektriska system är av-
stängda. Det går att ta ur nyckeln.
Styrningen måste vara låst innan nyckeln
kan vridas till “ ”.
VIKTIGT
MCA22330
Batteriet kan la ddas ur om varnin gsb lin-
kerslamporna använ ds un der en län gre
ti d .
MAU49398
In dikerin gslampor och varnin gs-
lampor
MAU11032In dikerin gslampor för b linkers “ ”
och “ ”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.
MAU11061In dikerin gslampa för neutrallä ge“ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU11081In dikerin gslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU11124Varnin gslampa för oljenivå “ ”
Denna varningslampa tänds om det är för
lite olja i motorn.
1. Tryck.
2. Vrid.
12

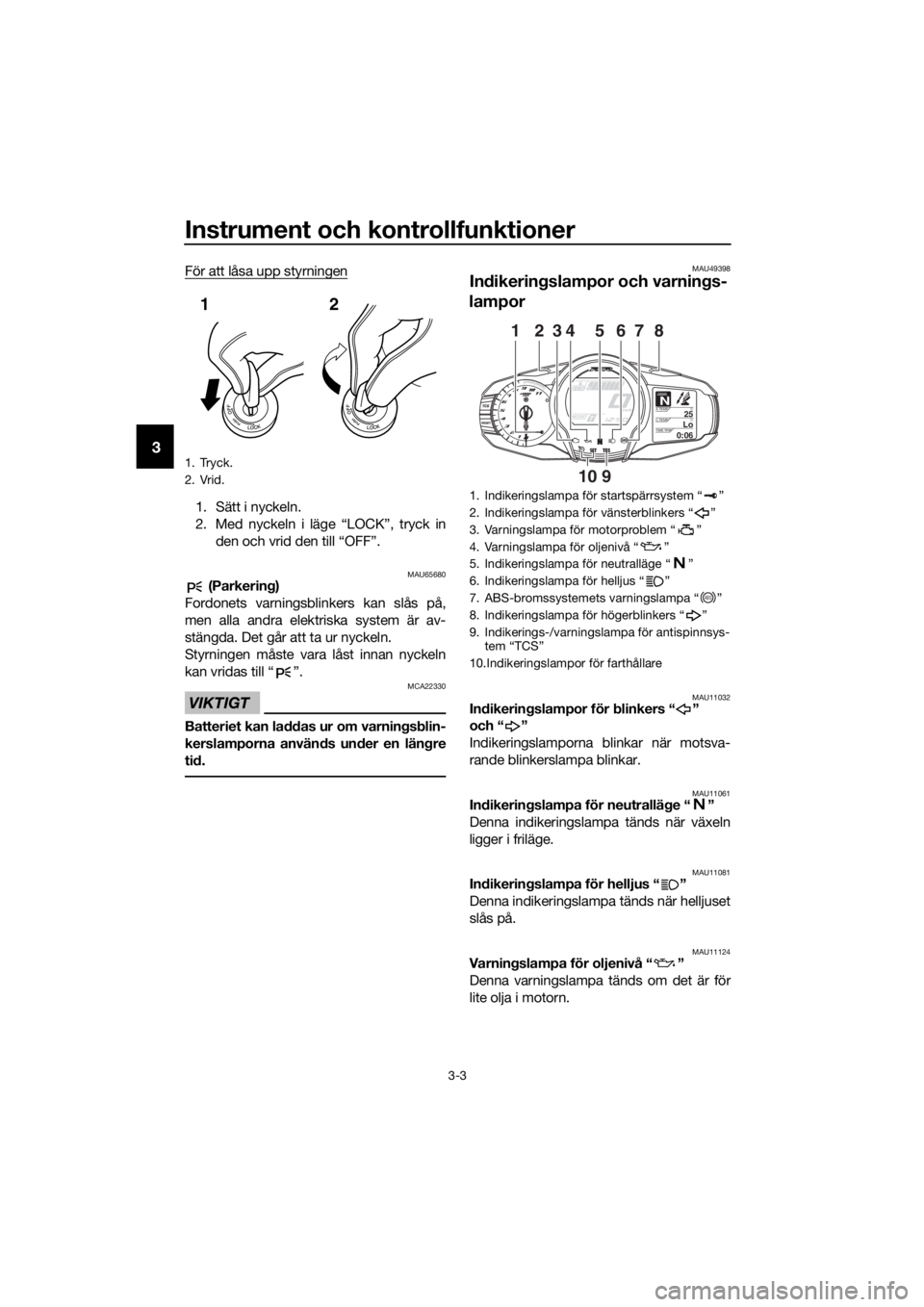

1. Indikeringslampa för startspärrsystem “ ”
2. Indikeringslampa för vänsterblinkers “ ”
3. Varningslampa för motorproblem “ ”
4. Varningslampa för oljenivå “ ”
5. Indikeringslampa för neutralläge “ ”
6. Indikeringslampa för helljus “ ”
7. ABS-bromssystemets varningslampa “ ”
8. Indikeringslampa för högerblinkers “ ”
9. Indikerings-/varningslampa för antispinnsys- tem “TCS”
10.Indikeringslampor för farthållare
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
128374
910
65
ABS
UB88M0M0.book Page 3 Friday, October 16, 2015 2:50 PM
Page 17 of 114
Instrument och kontrollfunktioner
3-4
3
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Be en Yamaha-återförsäljare kontrollera el-
kretsen om varningslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, eller
fortsätter att lysa efter det att motorn star-
tat.
TIPS
Även om du har tillräckligt mycket olja i mo-
torn kan varningslampan för oljenivå blinka
om du kör i en backe eller om du accelere-
rar eller bromsar kraftigt, med detta är inget
fel.
MAU58400In dikerin gslampor för farthållare
Dessa indikeringslampor tänds när farthål-
laren är aktiverad.
Se sidan 3-6 för en detaljerad beskrivning
av funktionen för dessa indikeringslampor.
Dessa indikeringslampors elektriska krets
kan kontrolleras genom att vrida nyckeln till
läge “ON”. Indikeringslamporna ska tändas
i några sekunder och sedan släckas.
Om en indikeringslampa inte tänds när
tändningsnyckeln vrids till läge “ON”, eller
fortsätter att lysa efter det att motorn star-
tat, be en Yamaha-åte rförsäljare kontrollera
elkretsen.
MAU73171Varnin gslampa för motorpro blem “ ”
Varningslampan tänds om ett problem av-
känns i motorn eller något annat styrsystem
i fordonet. Låt en Yamaha-återförsäljare
kontrollera det inbyggda diagnostiksyste-
met om det inträffar.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas. Om varningslampan inte tänds när nyckeln
vrids till läge “ON” eller om den fortsätter
att lysa ska du låta en Yamaha-återförsälja-
re kontrollera fordonet.
MAU69890ABS-varnin
gslampa “ ”
Vid normal användning bör ABS-varnings-
lampan tändas när nyckeln vrids till “ON”
och sedan slockna när du kört i en hastig-
het av 10 km/h (6 mi/h) eller högre.
Om ABS-varningslampan: inte tänds när nyckeln vrids till “ON”
tänds eller blinkar när du kör
inte slocknar när du har kört i en has-
tighet av 10 km/h (6 mi/h) eller högre
ABS-systemet kanske inte fungerar som
det ska. Om något av ovanstående inträffar
ska du låta en Yama ha-återförsäljare kon-
trollera systemet så snart som möjligt. (Se
sidan 3-24 för en beskrivning av ABS.)
VARNING
MWA16041
Bromssystemet över går till vanli g
b romsnin g om ABS-varnin gslampan inte
slocknar när d u har kört i en hasti ghet av
10 km/h (6 mi/h) eller hö gre eller om var-
ning slampan tän ds eller b linkar när d u
kör. Om nå got av ovanståen de inträffar,
eller om varnin gslampan inte tän ds alls,
ska du vara särskilt försikti g för att un d-
vika att hjulen låser si g vi d in bromsnin g i
nö dfall. Låt en Yamaha-återförsäljare
kontrollera bromssystemet och de elek-
triska kretsarna så fort som möjli gt.
MAU54261In dikerin gs-/varnin gslampa för antis-
pinnsystem “TCS”
Denna indikerings-/varningslampa blinkar
när antispinnsystemet kopplas in och tänds
när systemet stängs av.
Lampans elektriska krets kan kontrolleras
genom att vrida nyckeln till läge “ON”. Lam-
pan ska tändas i några sekunder och sedan
släckas.
ABS
UB88M0M0.book Page 4 Friday, October 16, 2015 2:50 PM
Page 18 of 114
Instrument och kontrollfunktioner
3-5
3
Om lampan inte tänds när tändningsnyck-
eln vrids till läge “ON”, eller fortsätter att
lysa efter det att motorn startat, be en
Yamaha-återförsäljare kontrollera elkret-
sen.
Om antispinnsystemet inaktiveras under
körning tänds indikerings-/varningslampan
samt varningslampan för motorproblem.
(Se sidan 3-25 för en förklaring om antis-
pinnsystemet.)
Återställ antispinnsystemet och lamporna
genom att följa instruktionerna under “Åter-
ställa” på sidan 3-25.
MAU73120In dikerin gslampa för
startspärrsystem “ ”
När nyckeln har vridits till “OFF” och 30
sekunder har gått, lyser indikeringslampan
för startspärrsystemet med fast sken för att
visa att startspärrsystemet är aktiverat. Ef-
ter 24 timmar kommer indikeringslampan
att sluta blinka, men startspärrsystemet är
fortfarande aktiverat.
Indikeringslampans elektriska krets kan
kontrolleras genom att vrida nyckeln till
läge “ON”. Indikeringslampan ska tändas i
några sekunder och sedan släckas.
Om indikatorlampan inte tänds när nyckeln
vrids till “ON”, om indikatorlampan fortsät-
ter att lysa eller om indikatorlampan blinkar
med ett mönster (startspärrsystemets indi-
katorlampa blinkar i ett mönster om ett pro- blem avkänns i startspärrsystemet) ska du
låta en Yamaha-återförsäljare kontrollera
fordonet.
TIPS
Om startspärrsysteme
ts indikatorlampa
blinkar sakta 5 gånger och därefter snabbt
2 gånger, kan det bero på transponderstör-
ningar. Om detta inträffar, försök följande.
1. Se till att inga andra startspärrnycklar
befinner sig i närheten av huvudbryta-
ren. Andra startspärrnycklar kan ge
upphov till signalstörningar och förhin-
dra att motorn startar.
2. Använd kodåterregistreringsnyckeln
för att starta motorn.
3. Om motorn startar, stäng av den igen och försök starta motorn med en stan-
dardnyckel.
4. Om du inte kan starta motorn med nå- gon av standardnycklarna tar du for-
donet och de 3 nycklarna till en
Yamaha-återförsäljare för omregistre-
ring.

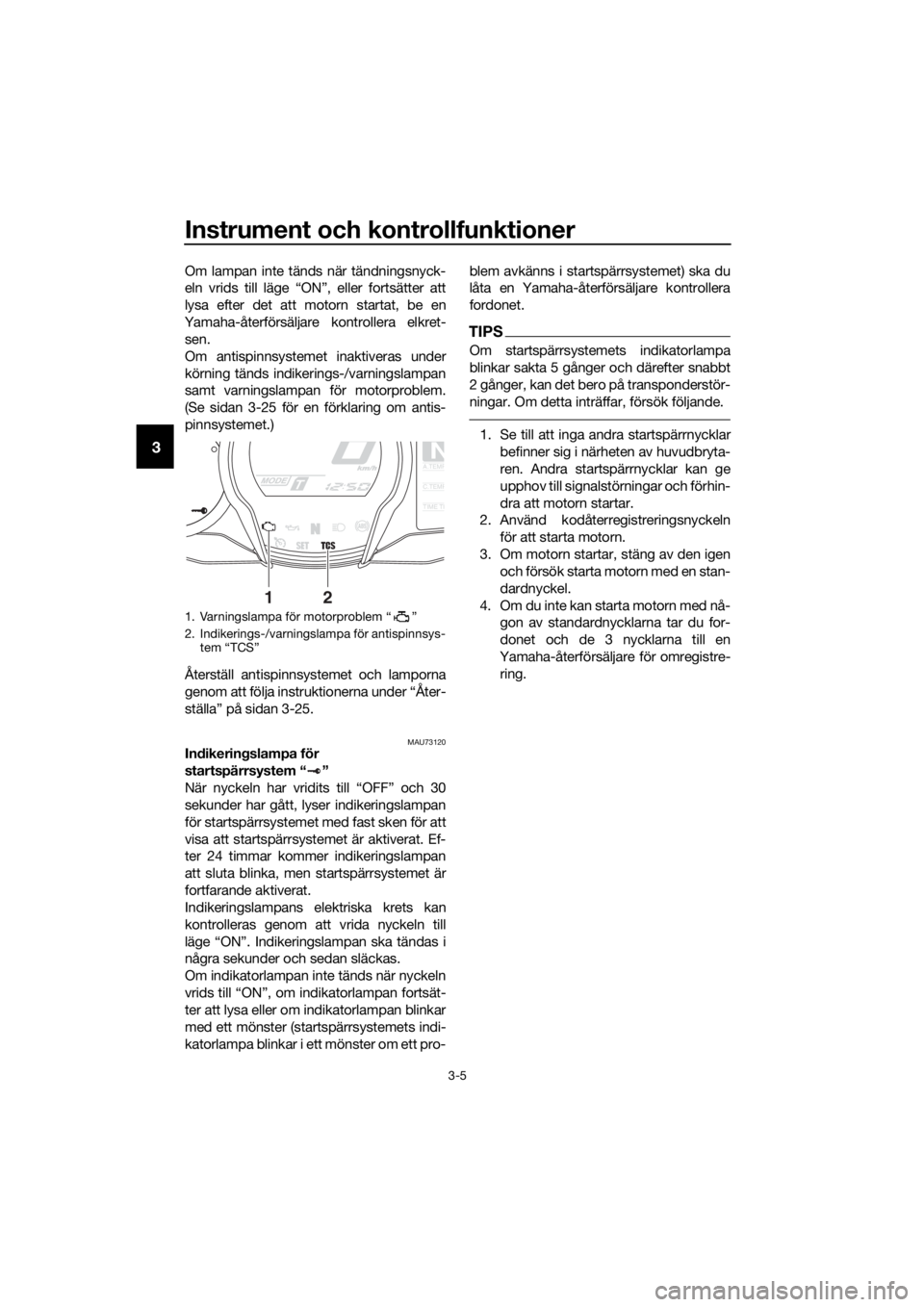

1. Varningslampa för motorproblem “ ”
2. Indikerings-/varningslampa för antispinnsys-tem “TCS”
NA.TEMP
C.TEMP
TIME TR
21
UB88M0M0.book Page 5 Friday, October 16, 2015 2:50 PM
Page 19 of 114
Instrument och kontrollfunktioner
3-6
3
MAU54192
Farthållarsystem
Denna modell är utrustad med ett farthållar-
system för att bibehålla en inställd marsch-
fart.
Farthållarsystemet fungerar bara vid kör-
ning på 3:ans växel i hastigheter mellan ca
50 km/h (31 mi/h) och 160 km/h (100 mi/h),
på 4:ans eller 5:ans växel i hastigheter mel-
lan ca 50 km/h (31 mi/h) och 180 km/h (112
mi/h), eller på 6:ans växel i hastigheter mel-
lan ca 55 km/h (34 mi/h) och 180 km/h (112
mi/h).
VARNING
MWA16341
Felakti g använ dning av farthållar-
systemet kan me dföra att du tappar
kontrollen över motorcykeln, vilket
kan le da till olyckor. Aktivera inte
farthållarsystemet i tät trafik, vi d
d åli ga väd erförhållan den, på kurvi-
g a, sliri ga, backi ga eller ojämna vä-
g ar eller på g rusvägar.
Vid körnin g i uppförs backar eller
ne dförs backar kan farthållarsyste-
met eventuellt inte bib ehålla den in-
ställ da marschfarten.
För att un dvika oavsiktli g aktiverin g
av farthållarsystemet ska det
stän gas av när d et inte använ ds. Se
till att farthållarsystemets
in dikerin gslampa “ ” är av.
Aktiverin g och inställning av farthållar-
systemet
1. Tryck på farthållarströmbrytaren “ ” som sitter på vänster styrhandtag.
Farthållarsystemets
indikeringslampa “ ” tänds.
2. Tryck på “SET–”-sidan av farthålla- rens inställningsknapp för att aktivera
farthållarsystemet. Din nuvarande kör-
hastighet blir den inställda marschfar-
ten. Farthållarinställningens
indikeringslampa “SET” tänds.
Justerin g av den inställ da marschfarten
När farthållaren används, tryck på “RES+”-
sidan av inställningsknappen för att öka
den inställda hastigheten eller på “SET–”-
sidan för att minska den inställda hastighe-
ten.
TIPS
Om inställningsknappen trycks in en gång
ändras farten i steg om cirka 2.0 km/h (1.2
mi/h). Om inställningsknappens “RES+”-
eller “SET–”-sida hålls nere kommer hastig-
heten öka eller minska kontinuerligt tills
knappen släpps.
Du kan även öka körhastigheten manuellt
med gasen. När du har accelererat kan en
ny hastighet ställas in med inställnings-
knappens “SET–”-sida. Om du inte ställer

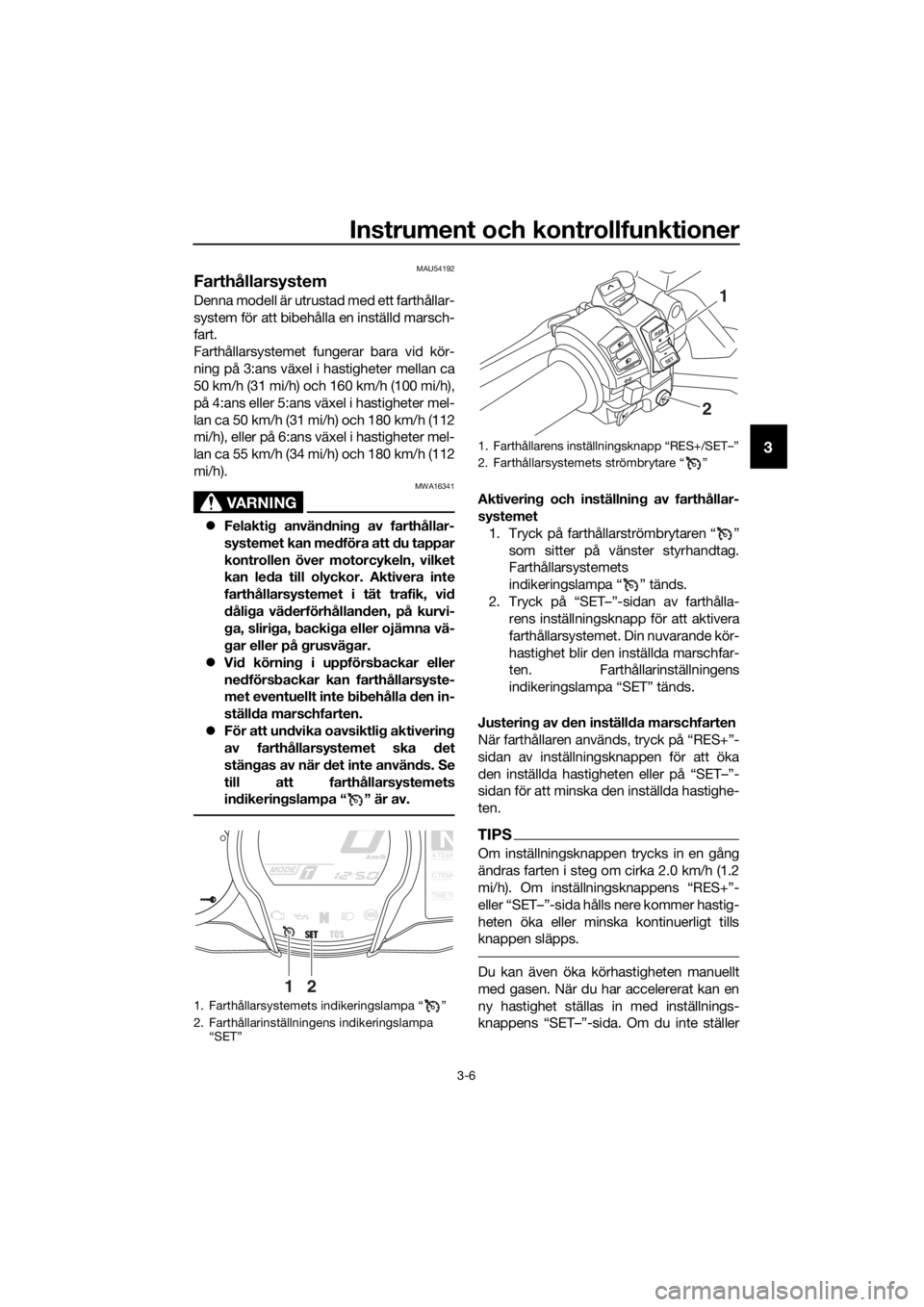

1. Farthållarsystemets indikeringslampa “ ”
2. Farthållarinställningens indikeringslampa “SET”
NA.TEMP
C.TEMP
TIME TR
21
1. Farthållarens inställningsknapp “RES+/SET–”
2. Farthållarsystemets strömbrytare “ ”
RES
SETPA S S
1
2
UB88M0M0.book Page 6 Friday, October 16, 2015 2:50 PM
Page 20 of 114
Instrument och kontrollfunktioner
3-7
3
in en ny marschfart så sjunker farten till den
tidigare inställda marschfarten när du släp-
per gashandtaget.
Inaktivering av farthållarsystemet
Utför något av följande för att inaktivera
den inställda marschfarten. “SET”-indike-
ringslampan slocknar. Vrid gashandtaget förbi det stängda
läget i fartminskningsriktningen.
Ansätt främre eller bakre bromsen.
Koppla ur.
Tryck på farthållarströmbrytaren för att
stänga av farthållarsystemet. “ ”-indike-
ringslampan och “SET”-indikeringslampan
slocknar.
TIPS
Körhastigheten minskar så snart farthållar-
systemet inaktiveras, såvida man inte vrider
på gashandtaget.
Använ dning av återaktiverin gsfunktio-
nen
Tryck på “RES+”-sidan av farthållarens in-
ställningsknapp för att åter aktivera farthål-
laren. Körhastigheten återgår till den
tidigare inställda marschfarten. “SET”-indi-
keringslampan tänds.
VARNING
MWA16351
Det är farli gt att använd a återaktive-
rin gsfunktionen när den ti dig are inställ-
d a marschfarten är för hö g för d e
aktuella förhållan dena.
TIPS
Om man trycker på farthållarströmbrytaren
när systemet är i funktion så stängs syste-
met av helt och den tidigare inställda
marschfarten raderas. Återaktiveringsfunk-
tionen kan inte användas förrän en ny
marschfart har ställts in.
Automatisk inaktivering av farthållarsyste-
met
Farthållarsystemet för denna modell är
elektroniskt styrt och länkat till de andra
styrsystemen. Farthållarsystemet inaktive-
ras automatiskt under följande förhållan-
den:
Farthållarsystemet kan inte bibehålla
den inställda marschfarten.
Slirning eller hjulspinn avkänns. (Om
antispinnsystemet inte har stängts av
så arbetar antispinnsystemet.)
Motorns start-/stoppknapp sätts
i“ ”-läge.
Motorn stannar.
Sidostödet är nedfällt.
När du kör med farthållare och farthållaren
inaktiveras i enlighet med omständigheter-
na ovan kommer “ ”-indikeringslampan
slockna och “SET”-indikeringslampan blin-
ka i 4 sekunder och sedan slockna.
När du inte kör med farthållare och motorns
start-/stoppknapp sätts i “ ”-läge, mo-
torn stannar, eller sidostödet fälls ned
kommer “ ”-indikeringslampan slockna
(“SET”-indikeringslampan kommer inte att
blinka).
Om farthållarsystemet inaktiveras automa-
tiskt, stanna och kontrollera att ditt fordon
är i gott skick.

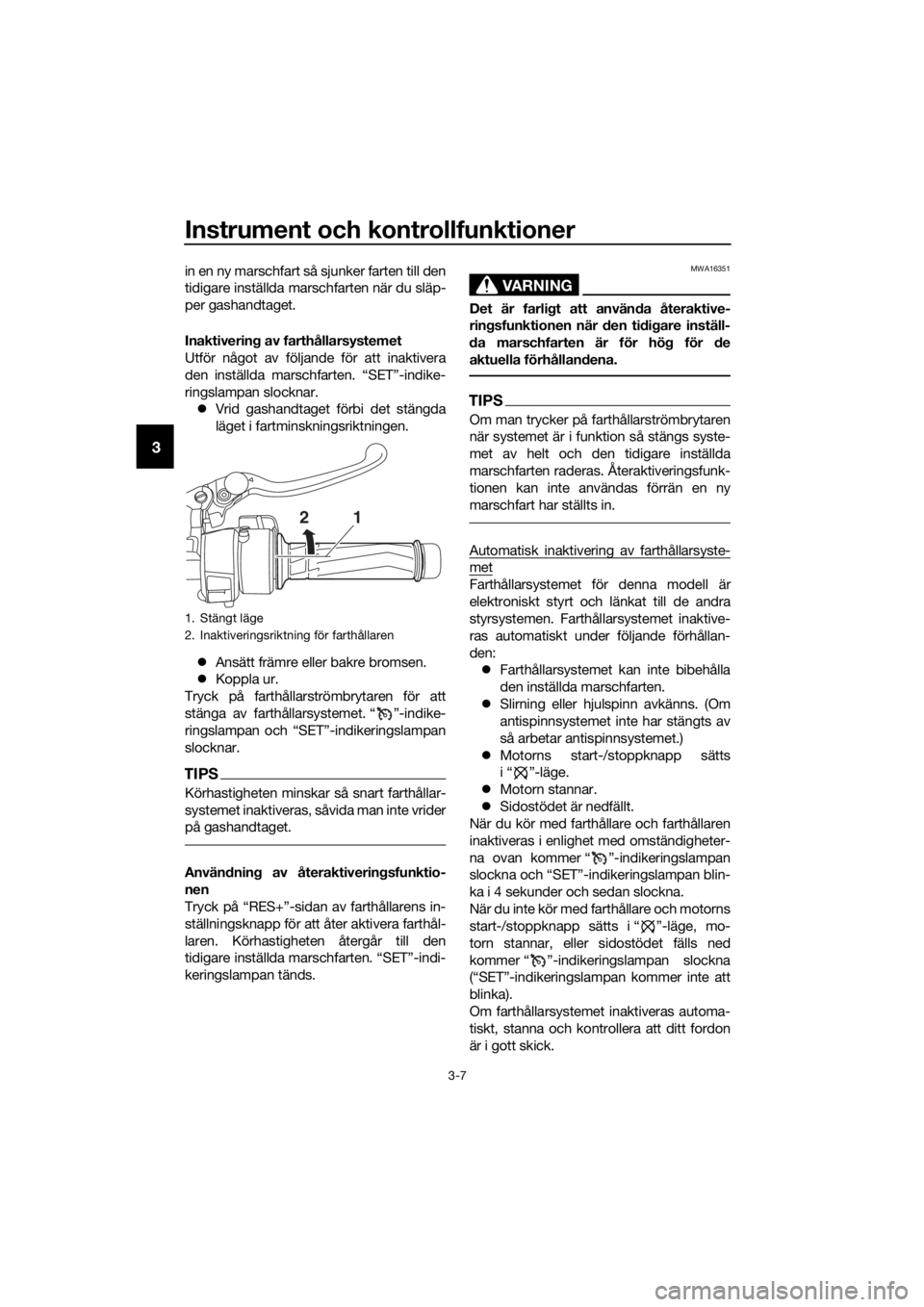

1. Stängt läge
2. Inaktiveringsriktning för farthållaren
21
UB88M0M0.book Page 7 Friday, October 16, 2015 2:50 PM
