Instrument och kontrollfunktioner
3-28
3
eftersom den kan åstadkomma skador på
bränslesystemet eller orsaka problem med
fordonets prestanda.MAU72970
Bränsletankens överfyllnings-
slan g
TIPS
Se sidan 6-11 för information om ventila-
tionsslangen.
Innan du kör iväg:
Kontrollera anslutningen till bränsle-
tankens överfyllningsslang.
Kontrollera att bränsletankens över-
fyllningsslang inte är skadad eller har
sprickor, och byt vid behov.
Se till att änden på bränsletankens
överfyllningsslang inte är blockerad,
rengör vid behov.
Se till att bränsletankens överfyll-
ningsslang har dragits genom kläm-
man.
1. Bränsletankens överfyllningsslang
2. Klamma
2
1
UB88M0M0.book Page 28 Friday, October 16, 2015 2:50 PM
Page 42 of 114

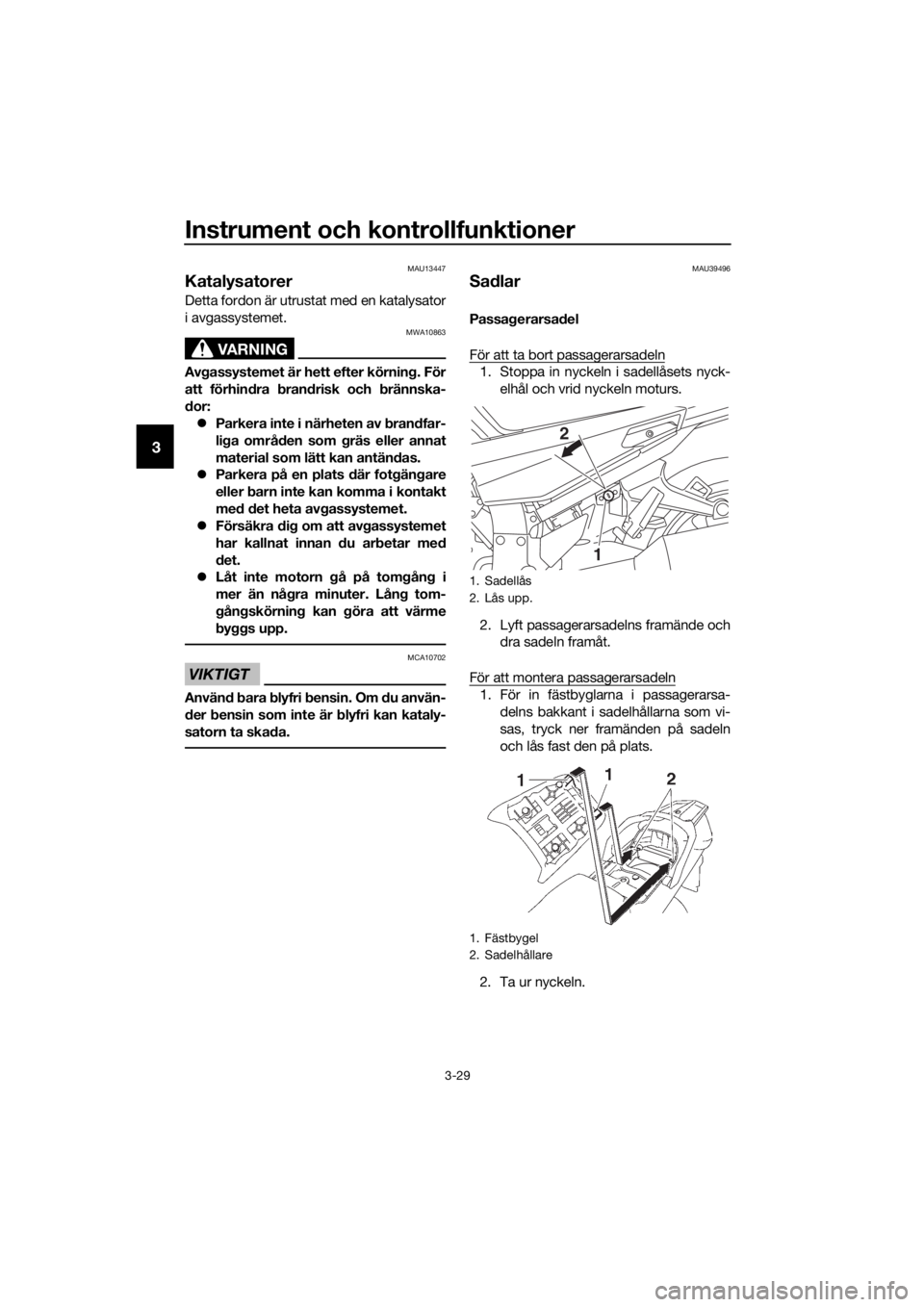

Instrument och kontrollfunktioner
3-29
3
MAU13447
Katalysatorer
Detta fordon är utrustat med en katalysator
i avgassystemet.
VARNING
MWA10863
Avgassystemet är hett efter körnin g. För
att förhin dra bran drisk och brännska-
d or:
Parkera inte i närheten av bran dfar-
li g a områd en som g räs eller annat
material som lätt kan antän das.
Parkera på en plats där fot gän gare
eller barn inte kan komma i kontakt
me d d et heta av gassystemet.
Försäkra dig om att av gassystemet
har kallnat innan d u arbetar me d
d et.
Låt inte motorn g å på tomgång i
mer än nå gra minuter. Lån g tom-
g ån gskörnin g kan g öra att värme
b yggs upp.
VIKTIGT
MCA10702
Använ d b ara blyfri bensin. Om du använ-
d er bensin som inte är b lyfri kan kataly-
satorn ta ska da.
MAU39496
Sa dlar
Passag erarsadel
För att ta bort passagerarsadeln
1. Stoppa in nyckeln i sadellåsets nyck- elhål och vrid nyckeln moturs.
2. Lyft passagerarsadelns framände och dra sadeln framåt.
För att montera passagerarsadeln
1. För in fästbyglarna i passagerarsa- delns bakkant i sadelhållarna som vi-
sas, tryck ner framänden på sadeln
och lås fast den på plats.
2. Ta ur nyckeln.
1. Sadellås
2. Lås upp.
1. Fästbygel
2. Sadelhållare
1
2
UB88M0M0.book Page 29 Friday, October 16, 2015 2:50 PM
Page 43 of 114
Instrument och kontrollfunktioner
3-30
3

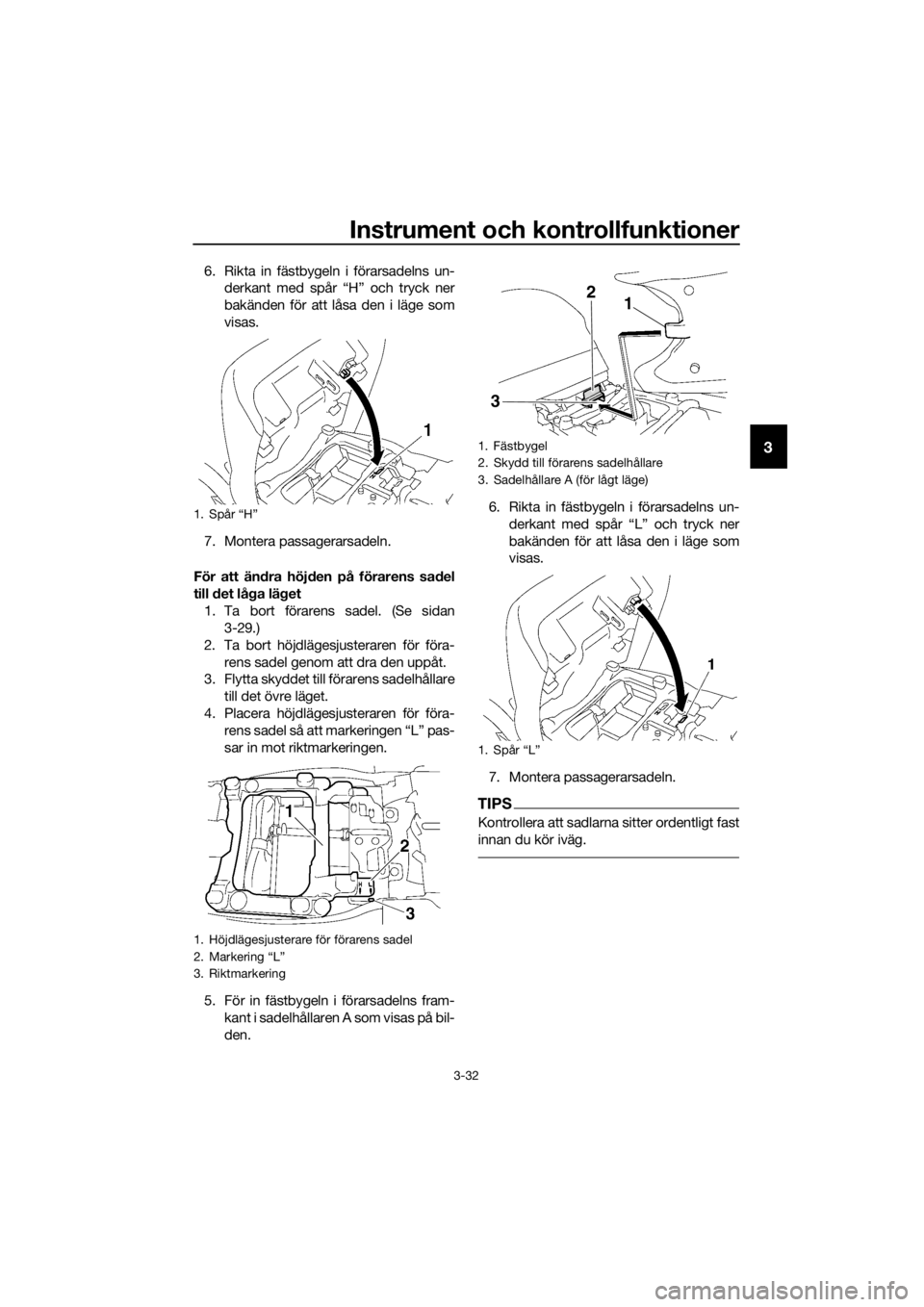

Förarens sadel
För att ta bort förarens sadel
1. Ta bort passagerarsadeln.
2. Tryck på förarsadelns låsspak, som sitter under sadelns bakkant, åt vän-
ster som visas och lyft sedan av sa-
deln.
För att montera förarens sadel
1. För in fästbyglarna i förarsadelns framkant i sadelhållaren enligt bilden,
tryck ned bakänden på sadeln och lås
fast den på plats.
2. Montera passagerarsadeln.
TIPS
Kontrollera att sadlarna sitter ordent-
ligt fast innan du kör iväg.
Höjden på förarens sadel kan justeras
för att ändra körställningen. (Se följan-
de avsnitt.)
1. Förarsadelns låsspak
2. Förarens sadel
1. Fästbygel
2. Sadelhållare
UB88M0M0.book Page 30 Friday, October 16, 2015 2:50 PM
Page 44 of 114
Instrument och kontrollfunktioner
3-31
3
MAU39633

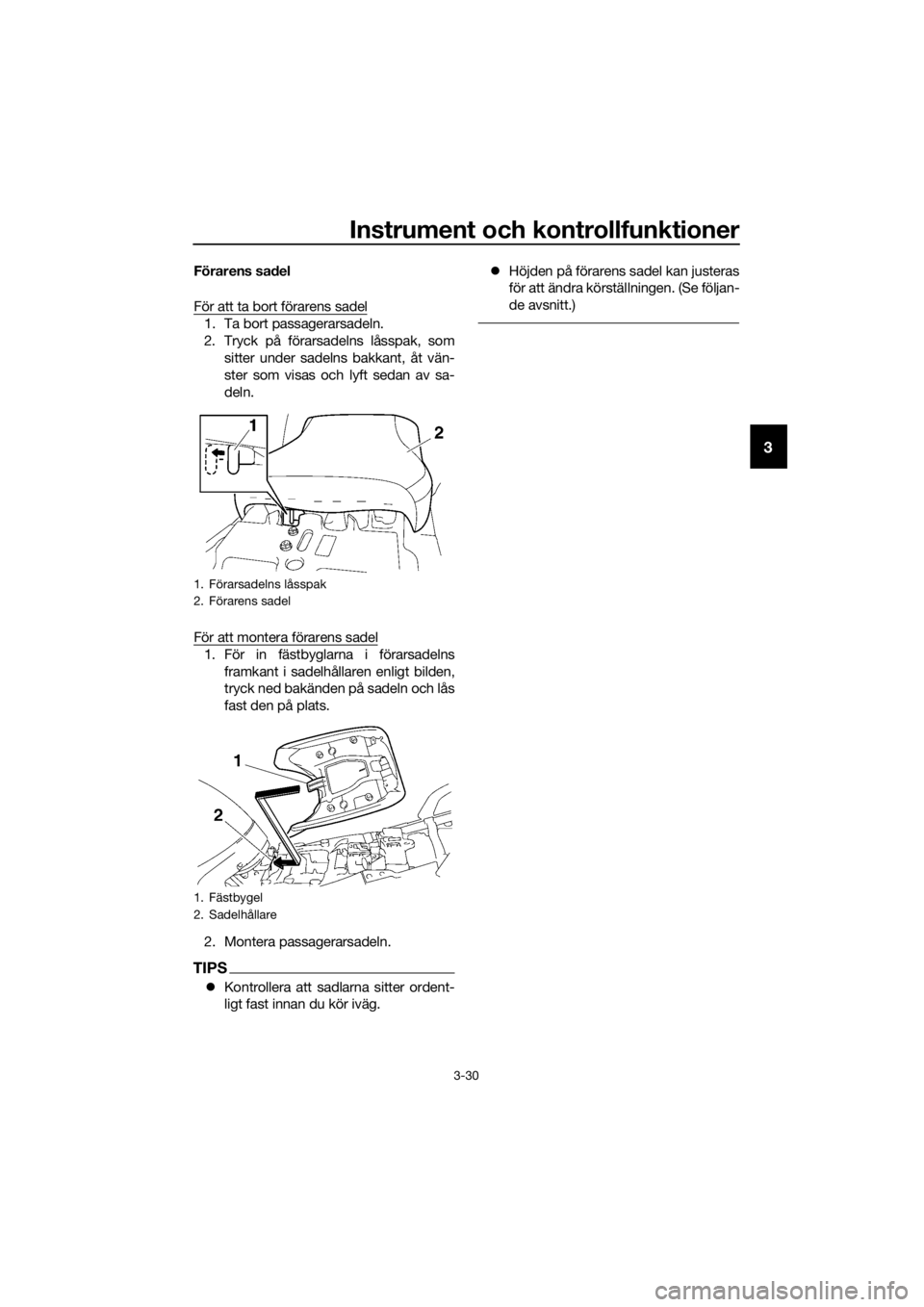

Justera förarens sadelhöj d
Höjden på förarens sadel kan justeras till ett
av två lägen för att anpassas efter förarens
behov.
Höjden på förarens sadel är justerat till det
lägsta läget vid leverans.
För att än dra höj den på förarens sa del
till det hö ga läg et
1. Ta bort förarens sadel. (Se sidan 3-29.)
2. Ta bort höjdlägesjusteraren för föra- rens sadel genom att dra den uppåt.
3. Flytta skyddet till förarens sadelhållare till det nedre läget som visas. 4. Placera höjdlägesjusteraren för föra-
rens sadel så att markeringen “H”
passar in mot riktmarkeringen.
5. För in fästbygeln i förarsadelns fram- kant i sadelhålla ren B som visas på
bilden.
1. Lågt läge
2. Högt läge
1. Höjdlägesjusterare för förarens sadel
1. Skydd till förarens sadelhållare
1. Höjdlägesjusterare för förarens sadel
2. Markering “H”
3. Riktmarkering
1. Fästbygel
2. Sadelhållare B (för högt läge)
3. Skydd till förarens sadelhållare
1
UB88M0M0.book Page 31 Friday, October 16, 2015 2:50 PM
Page 45 of 114
Instrument och kontrollfunktioner
3-32
3
6. Rikta in fästbygeln i förarsadelns un-derkant med spår “H” och tryck ner
bakänden för att låsa den i läge som
visas.
7. Montera passagerarsadeln.
För att änd ra höjden på förarens sa del
till det lå ga läg et
1. Ta bort förarens sadel. (Se sidan 3-29.)
2. Ta bort höjdlägesjusteraren för föra- rens sadel genom att dra den uppåt.
3. Flytta skyddet till förarens sadelhållare
till det övre läget.
4. Placera höjdlägesjusteraren för föra- rens sadel så att markeringen “L” pas-
sar in mot riktmarkeringen.
5. För in fästbygeln i förarsadelns fram- kant i sadelhållaren A som visas på bil-
den. 6. Rikta in fästbygeln i förarsadelns un-
derkant med spår “L” och tryck ner
bakänden för att låsa den i läge som
visas.
7. Montera passagerarsadeln.
TIPS
Kontrollera att sadlarna sitter ordentligt fast
innan du kör iväg.
1. Spår “H”
1. Höjdlägesjusterare för förarens sadel
2. Markering “L”
3. Riktmarkering
1. Fästbygel
2. Skydd till förarens sadelhållare
3. Sadelhållare A (för lågt läge)
1. Spår “L”
12
3
UB88M0M0.book Page 32 Friday, October 16, 2015 2:50 PM
Page 46 of 114
Instrument och kontrollfunktioner
3-33
3
MAU40254
Förvaringsfack
Denna motorcykel är utrustad med två för-
varingsfack.
Förvaringsfack A finns under förarens sa-
del. (Se sidan 3-29.)
Förvaringsfack B finns under passagerar-
sadeln. (Se sidan 3-29.)
Dokument eller andra föremål som förvaras
i ett förvaringsfack ska lindas in i en plast-
påse så att de inte blir blöta. Var försiktig så
att det inte tränger in vatten i ett förvarings-
fack när du tvättar fordonet.
VARNING
MWA14421
Överskri d inte last gränsen på 1 k g
(2 l b) för förvarin gsfack A.
Överskri d inte last gränsen på 3 k g
(7 l b) för förvarin gsfack B.
Överskri d inte last gränsen på 215
k g (474 l b) för for donet.

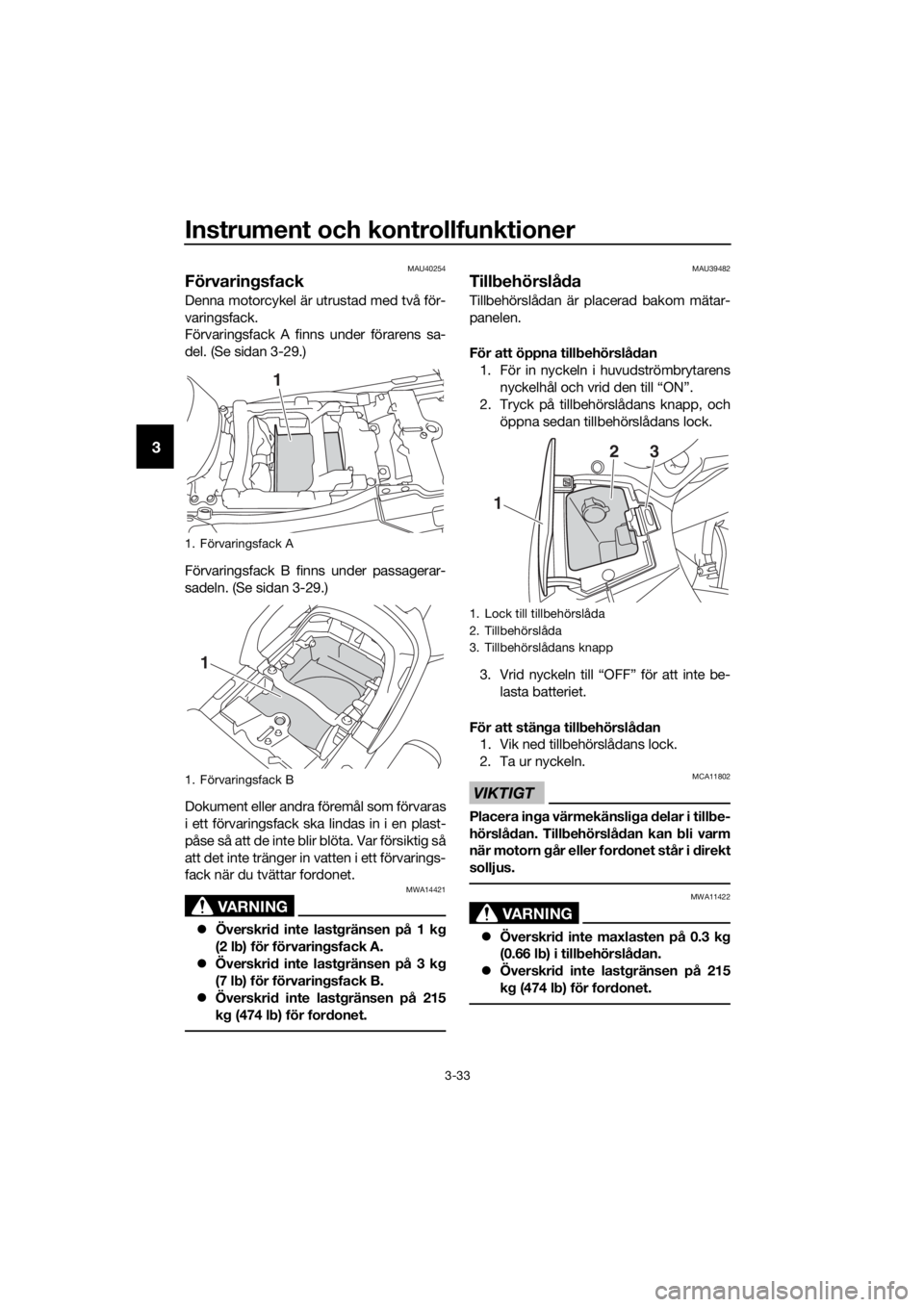

MAU39482
Till behörslå da
Tillbehörslådan är placerad bakom mätar-
panelen.
För att öppna till behörslåd an
1. För in nyckeln i huvudströmbrytarens nyckelhål och vrid den till “ON”.
2. Tryck på tillbehörslådans knapp, och
öppna sedan tillbehörslådans lock.
3. Vrid nyckeln till “OFF” för att inte be- lasta batteriet.
För att stän ga till behörslåd an
1. Vik ned tillbehörslådans lock.
2. Ta ur nyckeln.
VIKTIGT
MCA11802
Placera in ga värmekänsli ga delar i till be-
hörslå dan. Till behörslå dan kan b li varm
när motorn går eller ford onet står i d irekt
solljus.
VARNING
MWA11422
Överskri d inte maxlasten på 0.3 k g
(0.66 l b) i till behörslåd an.
Överskri d inte last gränsen på 215
k g (474 l b) för for donet.
1. Förvaringsfack A
1. Förvaringsfack B
1
1
1. Lock till tillbehörslåda
2. Tillbehörslåda
3. Tillbehörslådans knapp
1
23
UB88M0M0.book Page 33 Friday, October 16, 2015 2:50 PM
Page 47 of 114
Instrument och kontrollfunktioner
3-34
3
MAU39612

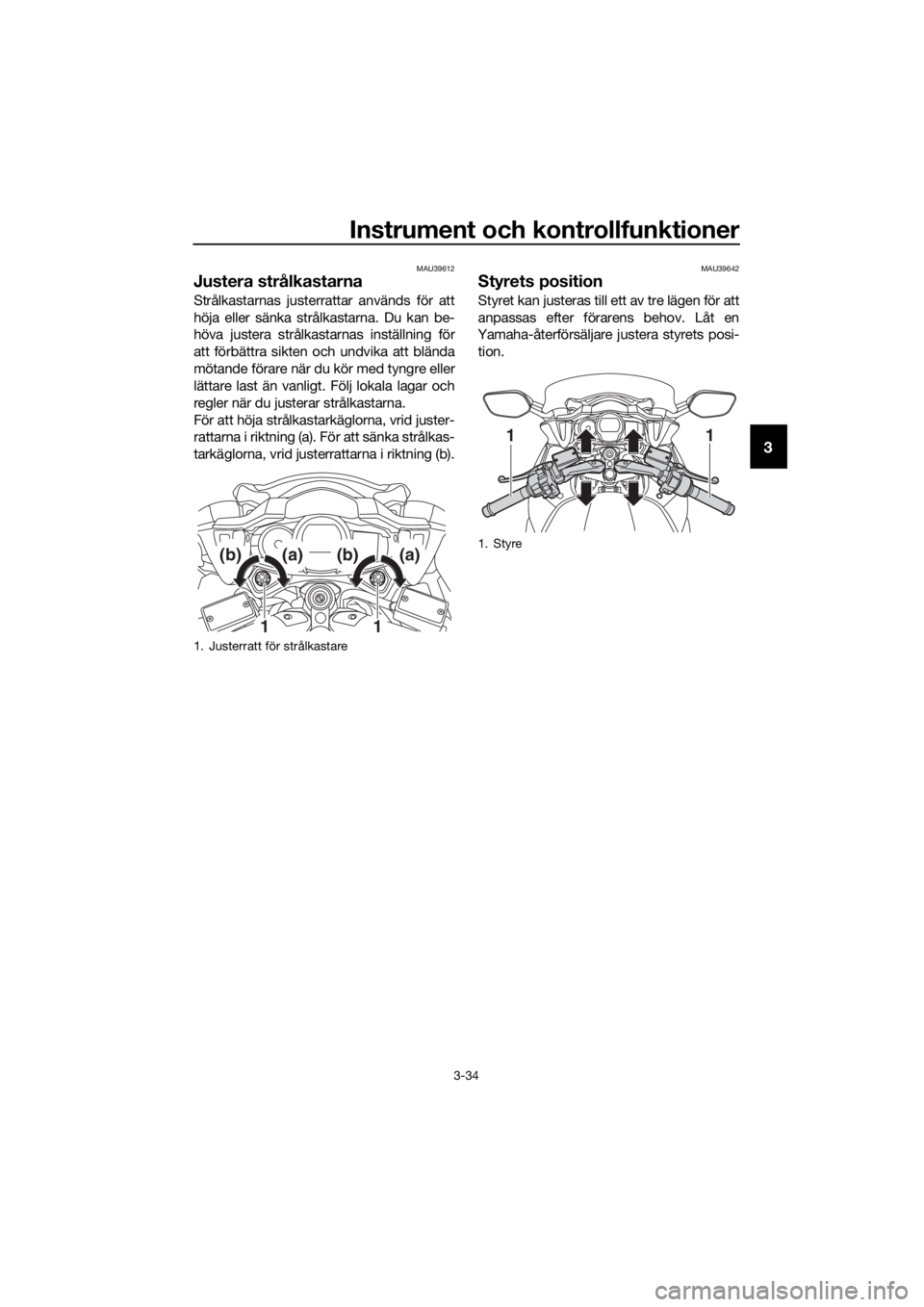

Justera strålkastarna
Strålkastarnas justerrattar används för att
höja eller sänka strålkastarna. Du kan be-
höva justera strålkastarnas inställning för
att förbättra sikten och undvika att blända
mötande förare när du kör med tyngre eller
lättare last än vanligt. Följ lokala lagar och
regler när du justerar strålkastarna.
För att höja strålkastarkäglorna, vrid juster-
rattarna i riktning (a). För att sänka strålkas-
tarkäglorna, vrid justerrattarna i riktning (b).
MAU39642
Styrets position
Styret kan justeras till ett av tre lägen för att
anpassas efter förarens behov. Låt en
Yamaha-återförsäljare justera styrets posi-
tion.
1. Justerratt för strålkastare
11
(b)(a)(b)(a)1. Styre
11
UB88M0M0.book Page 34 Friday, October 16, 2015 2:50 PM
Page 48 of 114
Instrument och kontrollfunktioner
3-35
3
MAU54151

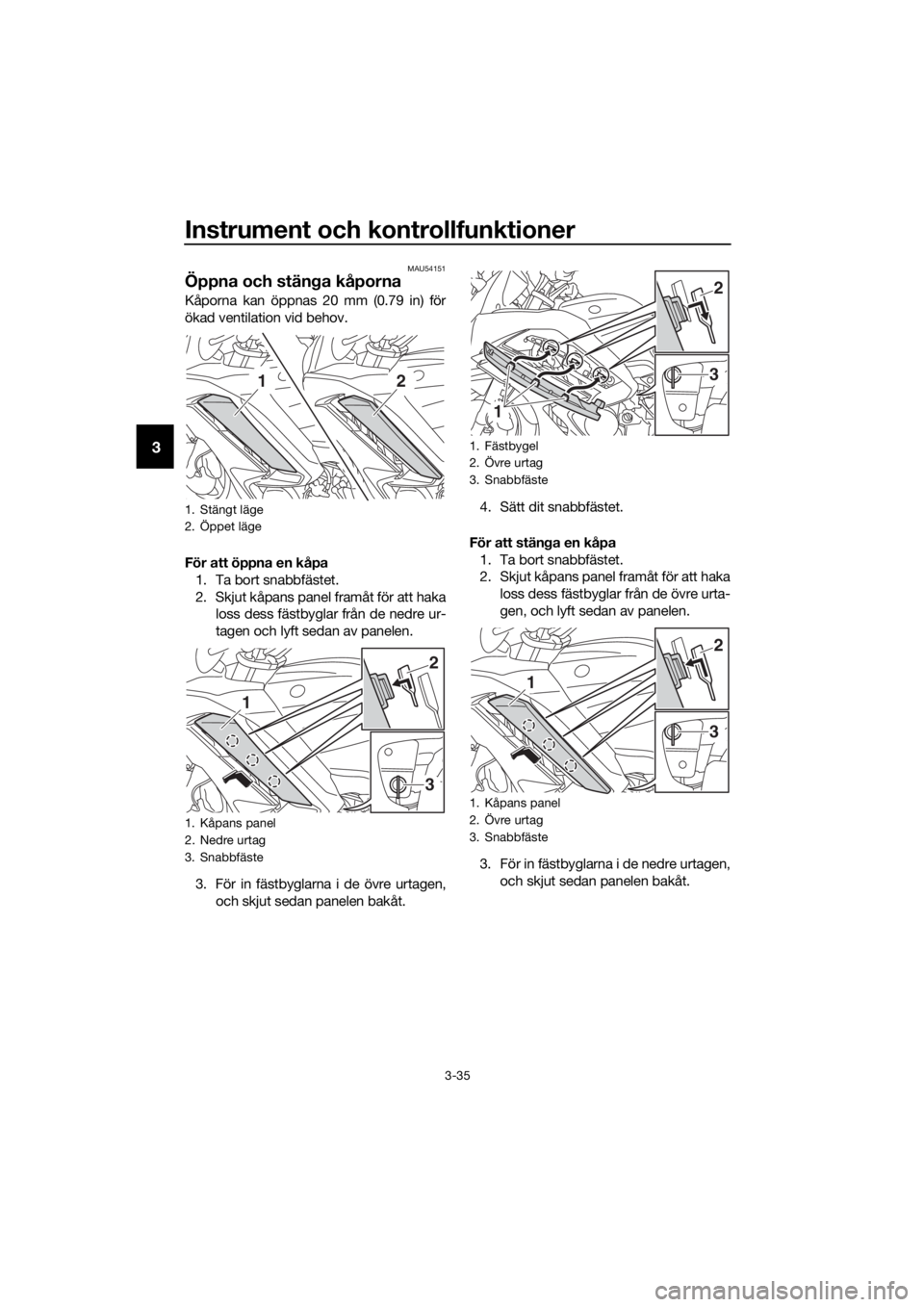

Öppna och stänga kåporna
Kåporna kan öppnas 20 mm (0.79 in) för
ökad ventilation vid behov.
För att öppna en kåpa
1. Ta bort snabbfästet.
2. Skjut kåpans panel framåt för att haka loss dess fästbyglar från de nedre ur-
tagen och lyft sedan av panelen.
3. För in fästbyglarna i de övre urtagen, och skjut sedan panelen bakåt. 4. Sätt dit snabbfästet.
För att stän ga en kåpa
1. Ta bort snabbfästet.
2. Skjut kåpans panel framåt för att haka loss dess fästbyglar från de övre urta-
gen, och lyft sedan av panelen.
3. För in fästbyglarna i de nedre urtagen, och skjut sedan panelen bakåt.
1. Stängt läge
2. Öppet läge
1. Kåpans panel
2. Nedre urtag
3. Snabbfäste
12
3
1
2
1. Fästbygel
2. Övre urtag
3. Snabbfäste
1. Kåpans panel
2. Övre urtag
3. Snabbfäste
1
3
2
3
1
2
UB88M0M0.book Page 35 Friday, October 16, 2015 2:50 PM
Page 49 of 114
Instrument och kontrollfunktioner
3-36
3

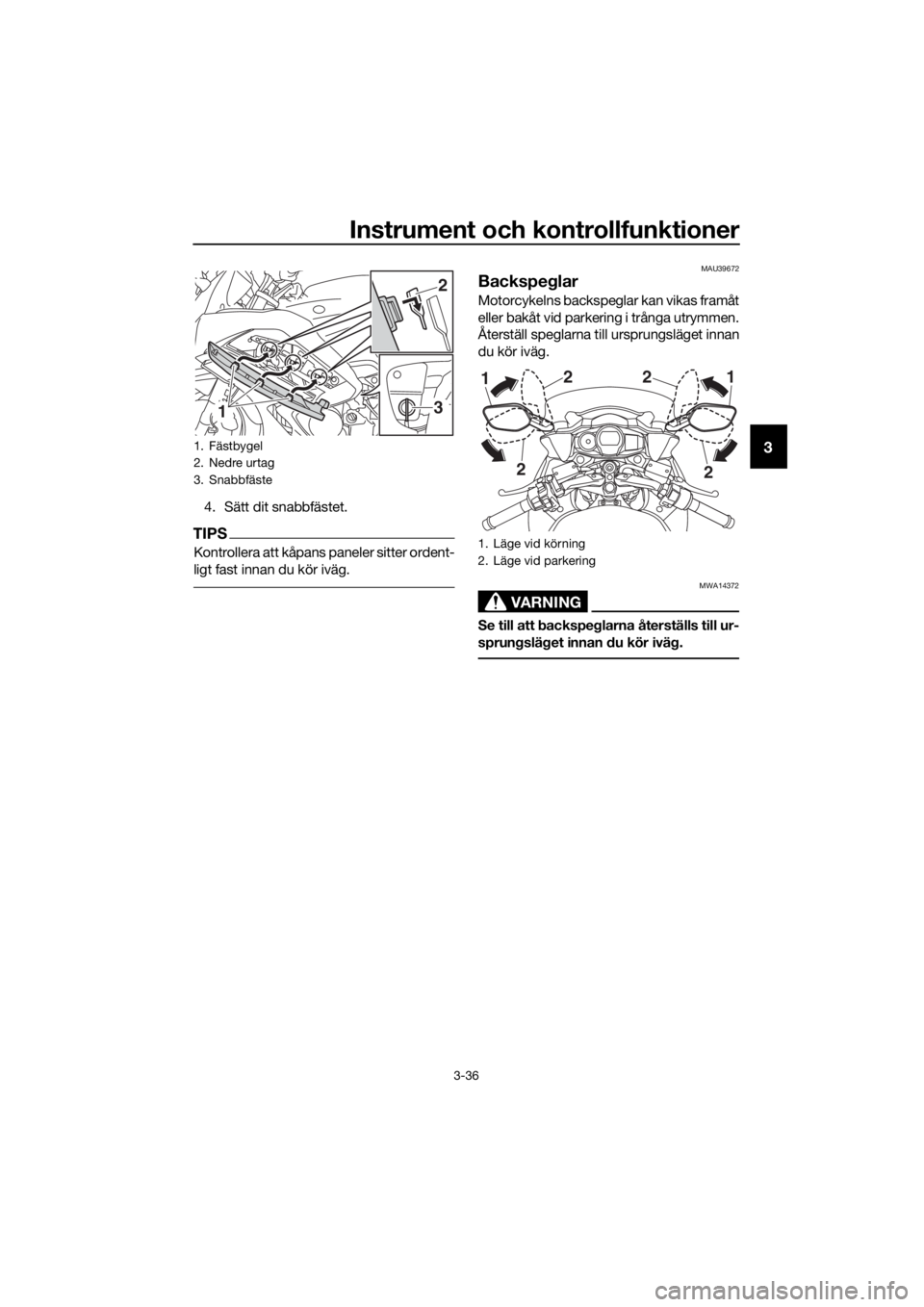

4. Sätt dit snabbfästet.
TIPS
Kontrollera att kåpans paneler sitter ordent-
ligt fast innan du kör iväg.
MAU39672
Backspeglar
Motorcykelns backspeglar kan vikas framåt
eller bakåt vid parkering i trånga utrymmen.
Återställ speglarna till ursprungsläget innan
du kör iväg.
VARNING
MWA14372
Se till att backspe glarna återställs till ur-
sprun gslä get innan du kör ivä g.
1. Fästbygel
2. Nedre urtag
3. Snabbfäste
13
2
1. Läge vid körning
2. Läge vid parkering
2
2
1
2 2
1
UB88M0M0.book Page 36 Friday, October 16, 2015 2:50 PM
Page 50 of 114
Instrument och kontrollfunktioner
3-37
3
MAU54141

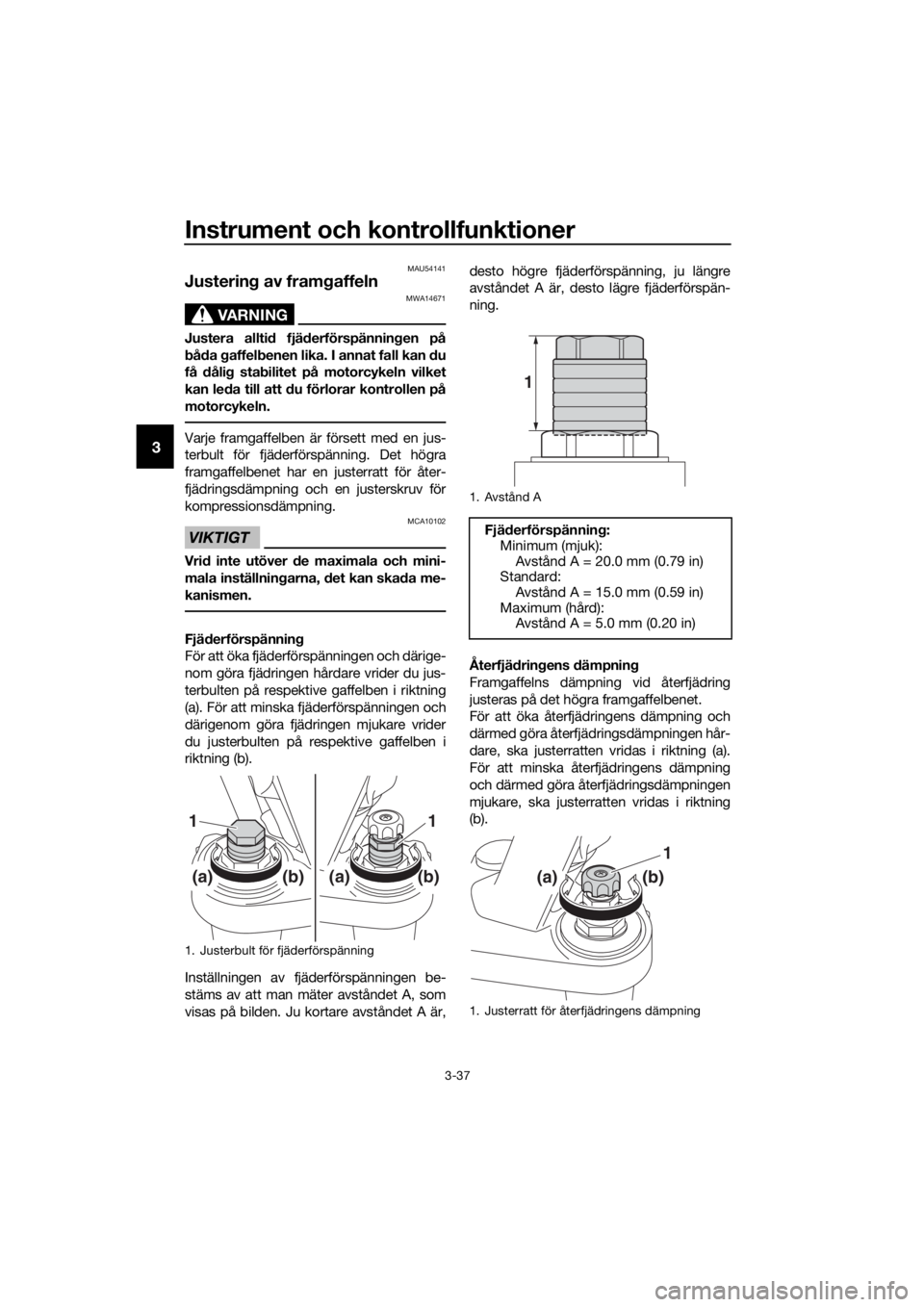

Justering av fram gaffeln
VARNING
MWA14671
Justera allti d fjä derförspännin gen på
b åd a gaffel benen lika. I annat fall kan du
få dåli g sta bilitet på motorcykeln vilket
kan le da till att du förlorar kontrollen på
motorcykeln.
Varje framgaffelben är försett med en jus-
terbult för fjäderförspänning. Det högra
framgaffelbenet har en justerratt för åter-
fjädringsdämpning och en justerskruv för
kompressionsdämpning.
VIKTIGT
MCA10102
Vri d inte utöver de maximala och mini-
mala inställnin garna, det kan skad a me-
kanismen.
Fjä derförspännin g
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
terbulten på respektive gaffelben i riktning
(a). För att minska fjäderförspänningen och
därigenom göra fjädringen mjukare vrider
du justerbulten på respektive gaffelben i
riktning (b).
Inställningen av fjäderförspänningen be-
stäms av att man mäter avståndet A, som
visas på bilden. Ju kortare avståndet A är, desto högre fjäderförspänning, ju längre
avståndet A är, desto lägre fjäderförspän-
ning.
Återfjä
drin gens dämpnin g
Framgaffelns dämpning vid återfjädring
justeras på det högra framgaffelbenet.
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerratten vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra återfjädringsdämpningen
mjukare, ska justerratten vridas i riktning
(b).
1. Justerbult för fjäderförspänning
(a)(b)
11
(a)(b)
1. Avstånd A
Fjä derförspännin g:
Minimum (mjuk): Avstånd A = 20.0 mm (0.79 in)
Standard:
Avstånd A = 15.0 mm (0.59 in)
Maximum (hård): Avstånd A = 5.0 mm (0.20 in)
1. Justerratt för återfjädringens dämpning
1
(a)(b)
1
