Instrument och kontrollfunktioner
3-18
33. Markera alternativet som ska ändrasmed väljarknappen och tryck på “ME-
NU”.
4. Markera alternativet som ska visas med väljarknappen och tryck på “ME-
NU”.
5. När du har ändrat inställningarna ska du markera “ ” med väljarknappen
och återgå till den föregående skär-
men genom att trycka på “MENU”. 6. Markera “ ” med väljarknappen och
tryck på “MENU” när du vill återgå till
inställningslägets meny.

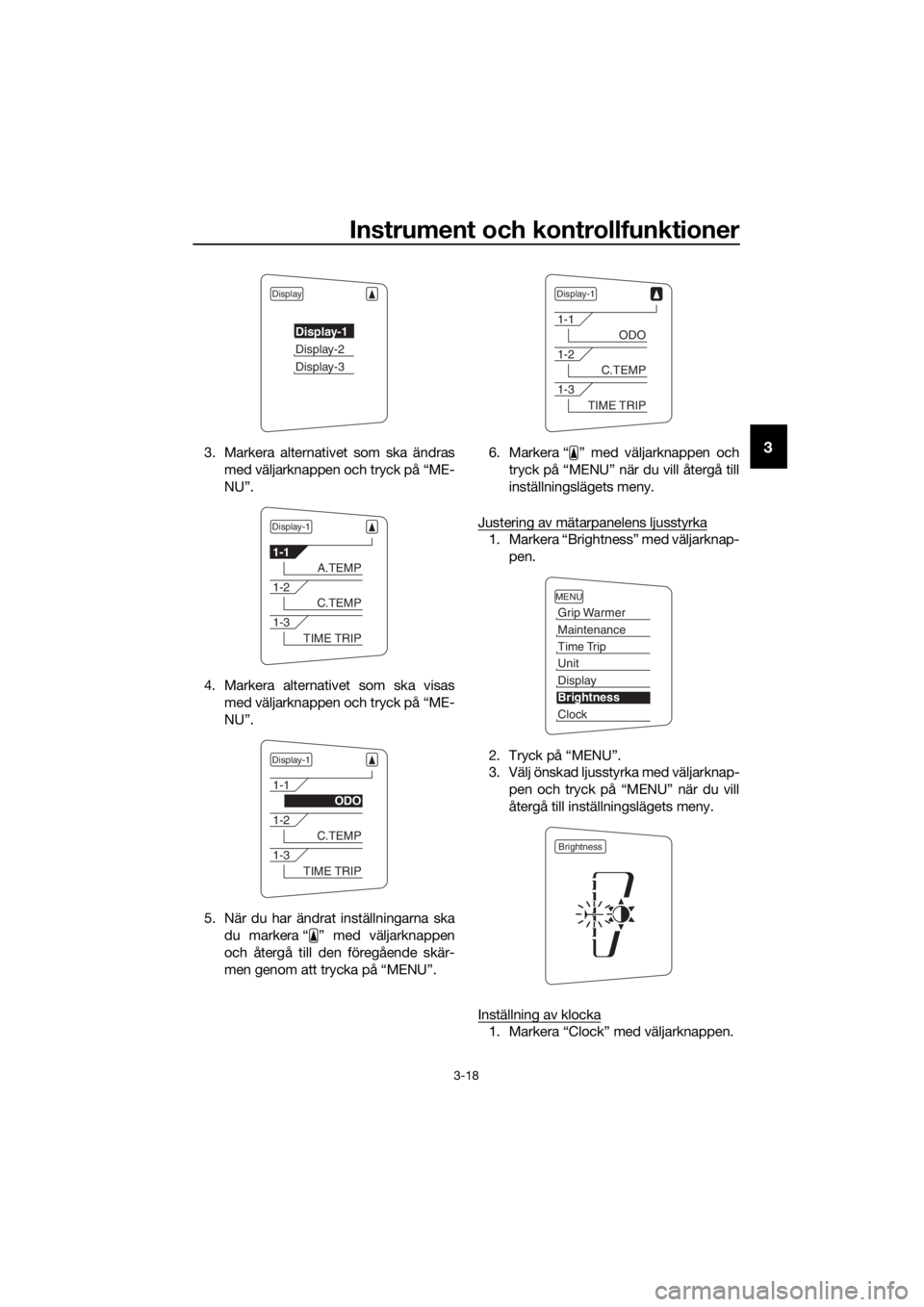

Justering av mätarpanelens ljusstyrka
1. Markera “Brightness” med väljarknap- pen.
2. Tryck på “MENU”.
3. Välj önskad ljusstyrka med väljarknap- pen och tryck på “MENU” när du vill
återgå till inställningslägets meny.
Inställning av klocka
1. Markera “Clock” med väljarknappen.
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
UB88M0M0.book Page 18 Friday, October 16, 2015 2:50 PM
Page 32 of 114
Instrument och kontrollfunktioner
3-19
32. Tryck på “MENU”.
3. När siffrorna för timme börjar blinka,använd väljarknappen för att ställa in
rätt timme.
4. Siffrorna för minuter börjar att blinka när du trycker på “MENU”.
5. Använd väljarknappen för att ställa in minuter.
6. Tryck på “MENU” när du vill återgå till inställningslägets meny.

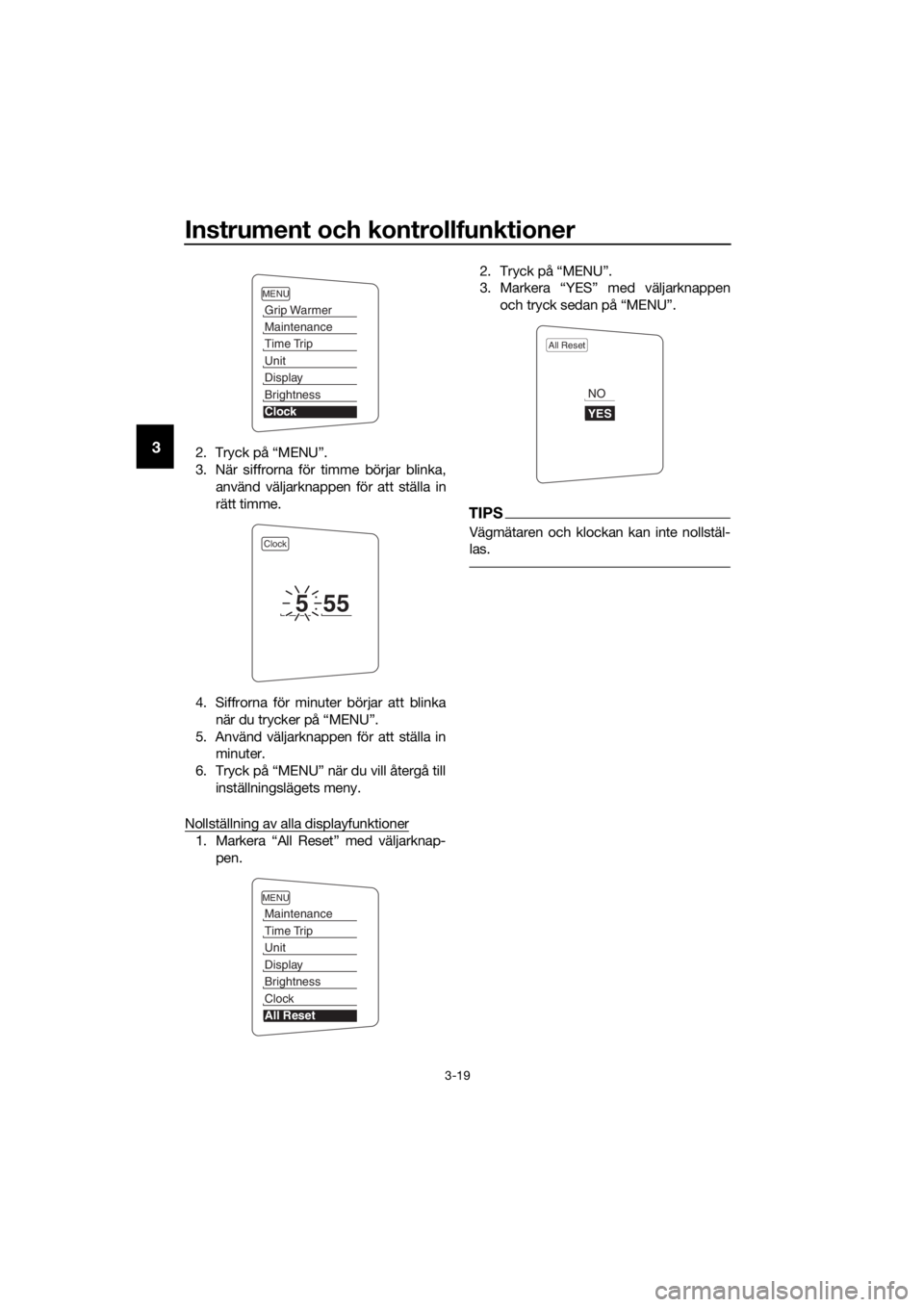

Nollställning av alla displayfunktioner
1. Markera “All Reset” med väljarknap- pen. 2. Tryck på “MENU”.
3. Markera “YES” med väljarknappen
och tryck sedan på “MENU”.
TIPS
Vägmätaren och klockan kan inte nollstäl-
las.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
All Reset
YES
NO
UB88M0M0.book Page 19 Friday, October 16, 2015 2:50 PM
Page 33 of 114
Instrument och kontrollfunktioner
3-20
3
MAU49432
D-läge (körlä ge)
D-läge är ett elektron iskt styrt motorpres-
tandasystem med två inställningslägen
(touringläge “T” och sportläge “S”).
Tryck på drivlägesknappen “MODE” för att
växla mellan lägena. (Se sidan 3-21 för en
beskrivning av körlägeskontakten.)
TIPS
Innan du använder D-läge ska du se till att
du förstår hur det fungerar och hur körlä-
geskontakten används.
Tourin glä ge “T”
Touringläge “T” är lämpligt för varierande
körförhållanden.
Det här läget ger föraren mjuka köregen-
skaper från de låga hastigheterna till de
höga hastigheterna.
Sportlä ge “S”
Det här läget ger en sportigare reaktion från
motorn i de lägre och mellanhöga hastighe-
terna, jämfört med touring-läget.
MAU1234J

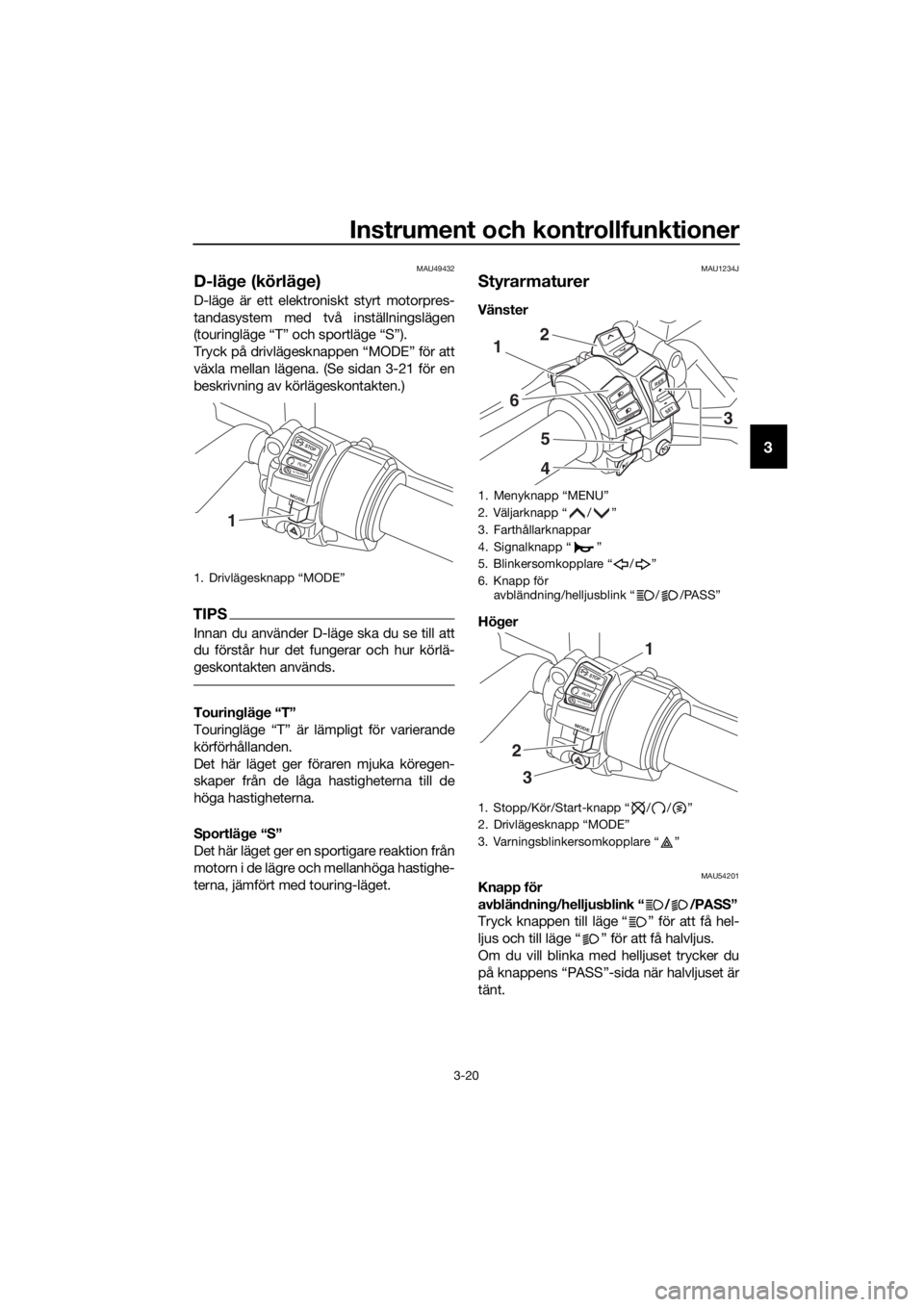

Styrarmaturer
Vänster
Hö ger
MAU54201Knapp för
av blän dnin g/helljus blink “ / /PASS”
Tryck knappen till läge “ ” för att få hel-
ljus och till läge “ ” för att få halvljus.
Om du vill blinka med helljuset trycker du
på knappens “PASS”-sida när halvljuset är
tänt.
1. Drivlägesknapp “MODE”
STOP
MODE
RUNSTART
1
1. Menyknapp “MENU”
2. Väljarknapp “ / ”
3. Farthållarknappar
4. Signalknapp “ ”
5. Blinkersomkopplare “ / ”
6. Knapp för avbländning/helljusblink “ / /PASS”
1. Stopp/Kör/Start-knapp “ / / ”
2. Drivlägesknapp “MODE”
3. Varningsblinkersomkopplare “ ”
RES
SETPA S S
1
6
5
4
2
3
STOP
MODE
RUNSTART
3
2
1
UB88M0M0.book Page 20 Friday, October 16, 2015 2:50 PM
Page 34 of 114
Instrument och kontrollfunktioner
3-21
3
MAU12461Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU54212Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” när du vill dra
igång motorn med startmotorn och tryck
sedan ned knappen mot “ ”. Se sidan 5-2
för startinstruktioner före start av motorn.
För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
motorcykeln välter eller om gasreglaget
hänger sig.
MAU12735Varnin gsb linkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, an-
vänd omkopplaren för att sätta på var-
ningsblinkers (alla blinkerslampor blinkar
samtidigt).
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.
VIKTIGT
MCA10062
Använ d inte varnin gsb linkers und er nå-
g on län gre ti d om motorn inte är i gån g,
eftersom batteriet kan la ddas ur.
MAU12781Farthållarknappar
Se sidan 3-6 för en beskrivning av farthål-
larsystemet.
MAU54231Menyknapp “MENU”
Denna knapp används för att göra olika val
i funktionsdisplayen och inställningsläges-
displayen i multi-funktionsdisplayen.
Se “Multi-funktionsmätare” på sidan 3-8 för
ytterligare information.
MAU54221Väljarknapp “ / ”
Denna knapp används för att göra olika val
i funktionsdisplayen och inställningsläges-
displayen i multi-funktionsdisplayen.
Se “Multi-funktionsmätare” på sidan 3-8 för
ytterligare information.
MAU54691Drivlägesknapp “MODE”
VARNING
MWA15341
Än dra inte körlä get med an fordonet för-
flyttar si g.
Med denna brytare ändras körläge till tou-
ringläge “T” eller sportläge“S”.
Gashandtaget måste vara helt stängt för att
körläget ska kunna ändras.
Det inställda läget visas på displayen för
körläge. (Se sidan 3-10.)
Drivläget kan inte ändras medan farthållar-
systemet är i funktion.
UB88M0M0.book Page 21 Friday, October 16, 2015 2:50 PM
Page 35 of 114
Instrument och kontrollfunktioner
3-22
3
MAU12832
Kopplingshan dta g
Kopplingshandtaget är placerat på styrets
vänstra sida. För att koppla ur, dra in kopp-
lingshandtaget mot styrgreppet. För att
släppa kopplingen, släpp kopplingshandta-
get. Kopplingshandtaget bör dras in snabbt
och släppas långsamt för att kopplingen
ska ta mjukt.
Kopplingshandtaget är utrustat med en jus-
terratt. För att justera avståndet mellan
kopplingshandtaget och styrgreppet, vrid
justerratten samtidigt som du trycker fram
kopplingshandtaget från styrgreppet. Se till
att du får rätt inställning på justerratten så
att den riktas mot pilmarkeringen på kopp-
lingshandtaget.
På kopplingshandtaget sitter en kopplings-
kontakt som är en del av avstängningssys-
temet för tändkretsen. (Se sidan 3-41.)
MAU12872
Växelpe dal
Växelpedalen är placerad på motorcykelns
vänstra sida och används i kombination
med kopplingshandtaget vid växling av den
6-växlade växellådan som denna motorcy-
kel är utrustad med.
1. Kopplingshandtag
2. Justerratt för kopplingshandtaget
3. Pilmarkering
4. Avstånd mellan kopplingshandtag och styr-
grepp
15432
4 1
2
3
1. Växelpedal
UB88M0M0.book Page 22 Friday, October 16, 2015 2:50 PM
Page 36 of 114
Instrument och kontrollfunktioner
3-23
3
MAU26825
Bromshandta g
Bromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Bromshandtaget är utrustat med en juster-
ratt. För att justera avståndet mellan
bromshandtaget och gashandtaget, vrid
justerratten samtidigt som du trycker fram
bromshandtaget från gashandtaget. Se till
att du får rätt inställning på justerratten så
att den riktas mot “ ”-markeringen på
bromshandtaget.
MAU39542
Bromspe dal
Bromspedalen är placerad på motorcy-
kelns högra sida.
Denna modell är utrustad med ett samver-
kande bromssystem.
När bromspedalen trycks ned bromsar
bakbromsen och en del av frambromsen.
För maximal bromseffekt ska du bromsa
med både bromshandtag och bromspedal
samtidigt.
1. Bromshandtag
2. Justerratt för bromshandtaget
3. “ ”-markering
4. Avstånd mellan bromshandtag och gas-
handtag
154
32
4
1
32
1. Bromspedal
1
UB88M0M0.book Page 23 Friday, October 16, 2015 2:50 PM
Page 37 of 114
Instrument och kontrollfunktioner
3-24
3
MAU73181
ABS
Det låsningsfria bromssystemet (ABS) på
den här modellen består av ett dubbelt
elektroniskt styrsystem som verkar obero-
ende på fram- och bakbromsarna.
Använd ABS-bromsarna som vanliga
bromsar. En pulserande känsla kan kännas
i bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta ABS-
systemet arbeta, “pumpa” inte bromsarna
eftersom det minskar bromsförmågan.
VARNING
MWA16051
Håll alltid ett för hasti gheten anpassat
avstån d till framförvaran de for don, även
om du har ABS.
ABS fun gerar bäst vi d lån ga in-
b romsnin gssträckor.
På vissa un derla g, t.ex. ojämna vä-
g ar eller g rusvägar, kan broms-
sträckan bli län gre me d ABS än
utan.
ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
TIPS
ABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts en aning kan en lätt vibra-
tion kännas i handtaget och pedalen,
men detta är inte tecken på fel.
Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-
vändas.
VIKTIGT
MCA16831
Håll alla typer av ma
gneter (ma gnetiska
g ivare, ma gnetiska verkty g, etc.) b orta
från hjulnaven. I annat fall kan ma gne-
trotorerna i naven ta ska da vilket kan
le da till att ABS och komb ib romssyste-
met inte fun gerar som önskat.

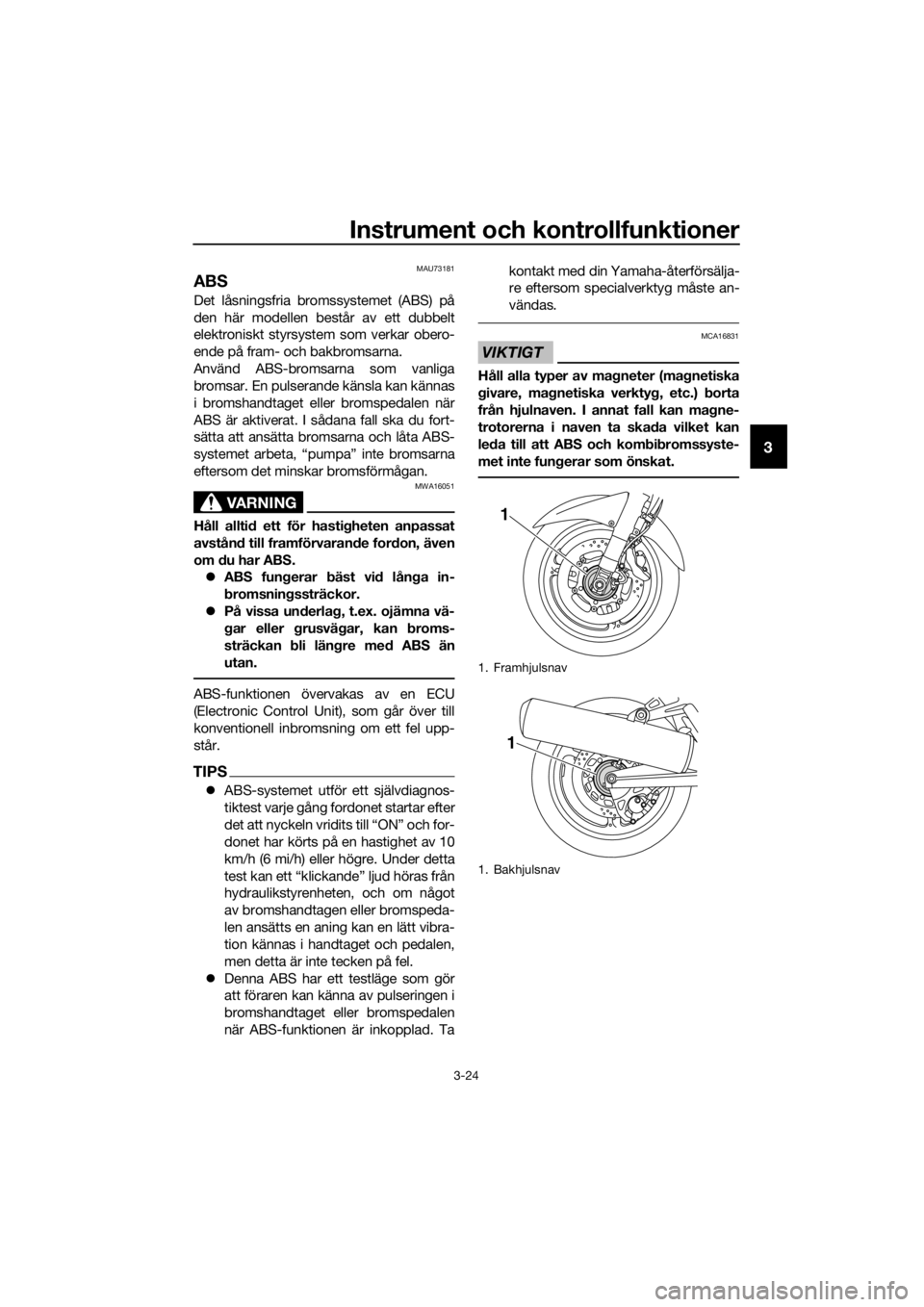

1. Framhjulsnav
1. Bakhjulsnav
1
1
UB88M0M0.book Page 24 Friday, October 16, 2015 2:50 PM
Page 38 of 114
Instrument och kontrollfunktioner
3-25
3
MAU54271
Antispinnsystem
Antispinnsystemet bidrar till motorcykelns
förmåga att behålla dragkraften när den ac-
celererar på hala ytor, som t.ex. på grusvä-
gar eller våta vägunderlag. Om givarna
känner av att det bakre hjulet börjar att
spinna (på ett okontrollerat sätt), så reglerar
antispinnsystemet motorns kraft efter be-
hov tills dragkraften har kommit igång igen.
“TCS”-indikerings-/varningslampan blinkar
för att visa att antispinnsystemet är inkopp-
lat.
TIPS
Föraren kan också lägga märke till en änd-
ring i ljuden som motorn och avgassyste-
met ger ifrån sig medan antispinnsystemet
är aktivt.
VARNING
MWA15432
Antispinnsystemet ersätter inte ansvars-
full körning enligt rå dan de förhållan den.
Antispinnsystemet kan inte förhin dra att
motorcykeln förlorar dra gkraften om
d en kör för sna bbt in i kurvor, när den
accelererar krafti gt i skarpa vinklar eller
vi d in bromsnin g och det kan inte förhin-
d ra framhjulet från att spinna. Precis
som med alla motorcyklar ska du vara
försikti g när d u närmar dig ytor som kan
vara hala, och un dvika verkli gt hala ytor.
När nyckeln vrids till “ON” aktiveras antis-
pinnsystemet automatiskt.
Antispinnsystemet kan bara slås på eller av
manuellt när nyckeln är i “ON”-läget och
motorcykeln stannats.
TIPS
Stäng av antispinnsystemet om du behöver
frigöra bakhjulet när motorcykeln har kört
fast i lera, sand eller andra lösa underlag.
VIKTIGT
MCA16801
Använ d b ara de specificerad e däcken.
(Se si dan 6-19.) Om olika däckstorlekar
använ ds kan antispinnsystemet inte
kontrollera däckens rotation som d et
ska.
Slå på/av antispinnsystemet
VARNING
MWA15441
Se till att d u stannar for donet innan d u
än drar inställnin garna för antispinnsys-
temet. Du kan distraheras om du änd rar
inställnin gar när d u kör vilket ökar risken
för en olycka.
Om du vill stänga av antispinnsystemet hål-
ler du “TCS”-knappen på multi-funktions-
mätaren intryckt i minst två sekunder.
“TCS”-indikerings-/varningslampan tänds.
Om du vill slå på antispinnsystemet trycker
du på “TCS”-knappen igen. “TCS”-indike-
rings-/varningslampan slocknar.
Återställa
Antispinnsystemet inaktiveras under följan-
de förhållanden:
Det bakre hjulet roterar medan mitt-
stödet är nedfällt och nyckeln är i läge
“ON”.

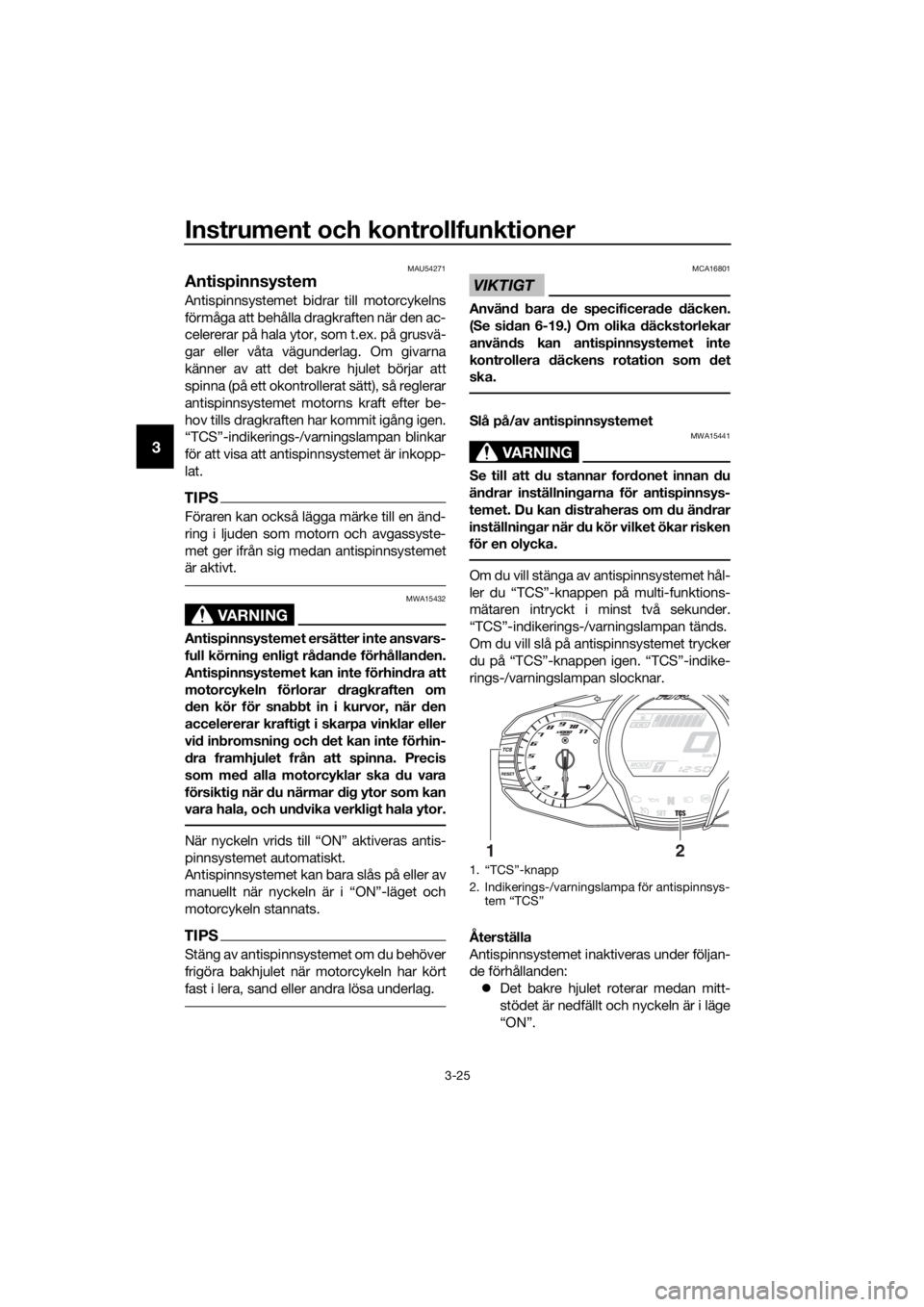

1. “TCS”-knapp
2. Indikerings-/varningslampa för antispinnsys-
tem “TCS”
12
UB88M0M0.book Page 25 Friday, October 16, 2015 2:50 PM
Page 39 of 114
Instrument och kontrollfunktioner
3-26
3
Om antingen framhjulet eller bakhjulet
förlorar kontakten med marken med-
an du kör.
Bakhjulet roterar överdrivet mycket.
Om antispinnsystemet har inaktiverats
tänds både “TCS”-indikerings-/varnings-
lampan och varningslampan för motorpro-
blem.
Återställa antispinnsystemet
Vrid nyckeln till “OFF”. Vänta i minst en se-
kund och vrid sedan tillbaka nyckeln till
“ON”. “TCS”-indikerings-/varningslampan
ska slockna och systemet aktiveras. Lam-
pan för motorproblem ska släckas efter att
motorcykeln kommer upp i minst 20 km/h
(12 mi/h). Om “TCS”-indikerings-/varnings-
lampan och/eller varningslampan för mo-
torproblem fortfarande lyser efter
återställningen kan motorcykeln köras,
men du bör låta en Yamaha-återförsäljare
kontrollera motorcykeln snarast möjligt.
MAU13075
Tanklock
För att öppna tanklocket
Öppna luckan i tanklock et, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stän ga tanklocket
1. Tryck ner tanklocket i läge med nyck- eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.
TIPS
Tanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.
VARNING
MWA11092
Se till att tanklocket är or dentli gt stän gt
när du har tankat fär dig t. Bränsleläckor
ut gör en bran drisk.
1. Lås upp.
2. Lucka i tanklock
2
1
UB88M0M0.book Page 26 Friday, October 16, 2015 2:50 PM
Page 40 of 114
Instrument och kontrollfunktioner
3-27
3
MAU13222
Bränsle
Se till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tän dbara. Följ instruktionerna ne dan för
att un dvika bran d och explosioner samt
minska risken för personska dor när du
tankar.
1. Stäng av motorn och kontrollera att det inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken.
3. Torka omedelbart upp eventuellt spillt bränsle. VIKTIGT: Torka ome del bart
av bränsle som spillts me d en ren,
torr, mjuk trasa eftersom bränsle
kan försämra måla de ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftig t och kan orsaka person-
ska dor eller dödsfall. Var försikti g när d u
hanterar bensin. Su g al dri g upp bensin
me d munnen. Om d u råkar svälja bensin,
inan das mycket bensinån gor eller får
b ensin i ö gonen, ska d u genast uppsöka
läkare. Om du får b ensin på hu den ska
d u tvätta områ det me d tvål och vatten.
Byt kläd er om du får b ensin på klä derna.
MAU49743
VIKTIGT
MCA11401
Använ d b ara blyfri bensin. Om d u använ-
d er bensin som inte är blyfri kan allvarli-
g a skad or uppstå på motorn, exempelvis
ventiler, kolvrin gar och av gassystem.
Yamaha-motorn har konstruerats för blyfri
regularbensin med ett ok tantal på 95 eller
högre. Om motorn knackar (eller spikar) bör
du använda ett bränsle av annat märke eller
en premium blyfri bensin. Om du använder
blyfri bensin kommer tändstiftens livslängd
att förlängas och underhållskostnaderna
minskar.
Gasohol
Det finns två typer av gasohol: en som inne-
håller etanol och en som innehåller meta-
nol. Bensin som innehåller etanol kan
användas om etanolinnehållet inte översti-
ger 10 % (E10). Bensin som innehåller me-
tanol rekommenderas ej av Yamaha
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
Rekommen derat bränsle:
Vanlig blyfri bensin (gasohol [E10]
kan användas)
Ta n k v o l y m :
25 L (6.6 US gal, 5.5 Imp.gal)
Reservtank, män gd:
5.5 L (1.45 US gal, 1.21 Imp.gal)
UB88M0M0.book Page 27 Friday, October 16, 2015 2:50 PM
