Page 31 of 124
Strumento e funzioni di controllo
3-17
3
Regolazione dei livelli di temperatura delle
impostazioni del riscaldatore manopola
1. Utilizzare l’interruttore di selezione per
selezionare “Grip Warmer”.
2. Premere l’interruttore “MENU”. Verrà visualizzato il display di regolazione
del riscaldatore manopola e “High”
lampeggerà all’interno del display. 3. Premere l’interruttore “MENU”. Il livel-
lo di temperatura per l’impostazione
alto inizierà a lampeggiare.
Utilizzare l’interruttore di selezione per
impostare il livello di temperatura e
premere l’interruttore “MENU”. “High”
inizierà a lampeggiare.
4. Utilizzare l’interruttore di selezione per selezionare “Middle” o “Low” e modi-
ficare l’impostazione seguendo la
stessa procedura utilizzata per l’impo-
stazione alto.
5. Completata la modifica delle imposta- zioni, utilizzare l’interruttore di selezio-
ne per selezionare “ ” e premere
l’interruttore “MENU” per tornare al
menu della modalità di regolazione.
Questa funzione consente
di cambiare le unità visua-
lizzate tra chilometri e mi-
glia. Quando sono
selezionati i chilometri, le
unità del consumo di car-
burante possono essere
cambiate tra “L/100km” e
“km/L”.
Questa funzione consente
di modificare le voci visua-
lizzate nei 3 display infor-
mativi.
Questa funzione consente
di regolare la luminosità
del pannello dello stru-
mento multifunzione per
adattarlo alle condizioni di
luce esterne.
Questa funzione consente
di regolare l’orologio digi-
tale.
Questa funzione consente
di azzerare tutte le voci,
eccetto il totalizzatore
contachilometri e l’orolo-
gio digitale.
Unit
Display
Brightness
Cloc
k
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UB96H0H0.book Page 17 Tuesday, November 3, 2015 9:24 AM
Page 32 of 124
Strumento e funzioni di controllo
3-18
3NOTA
L’impostazione può essere regolata su 10
livelli di temperatura.
Azzeramento dei contatori della manuten-
zione
1. Utilizzare l’interruttore di selezione per
selezionare “Maintenance”.
2. Premere l’interruttore “MENU” e pre- mere il tasto “RESET” per selezionare
la voce da azzerare. 3. Mentre la voce selezionata lampeggia,
premere il tasto “RESET” per almeno
2 secondi.
4. Premere l’interruttore “MENU” per tornare al menu della modalità di rego-
lazione.
Controllo e azzeramento di “TIME–2” e
“TIME–3”
1. Utilizzare l’interruttore di selezione per selezionare “Time Trip”.
2. Premere l’interruttore “MENU” per vi- sualizzare “TIME–2” e “TIME–3”. Per
azzerare una durata percorso, preme-
re il tasto “RESET” per selezionare la
voce da azzerare.
3. Mentre la voce selezionata lampeggia, premere il tasto “RESET” per almeno
2 secondi.
4. Premere l’interruttore “MENU” per tornare al menu della modalità di rego-
lazione.
Grip Warmer
Hig
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
TIME-20:07
TIME-30:07
Time Trip
UB96H0H0.book Page 18 Tuesday, November 3, 2015 9:24 AM
Page 33 of 124
Strumento e funzioni di controllo
3-19
3
Selezione delle unità
1. Utilizzare l’interruttore di selezione per
selezionare “Unit”.
2. Premere l’interruttore “MENU”. Verrà visualizzato il display di impostazione
delle unità e “km or mile” lampeggerà
all’interno del display.
3. Premere l’interruttore “MENU”. All’in- terno del display lampeggerà “km” o
“mile”.
4. Utilizzare l’interruttore di selezione per selezionare “km” o “mile” e premere
l’interruttore “MENU”.NOTA
Quando è selezionato “km”, si possono im-
postare “L/100km” o “km/L” come unità
del consumo di carburante. Per impostare
le unità del consumo di carburante, proce-
dere come segue. Se è stato selezionato
“mile”, saltare le fasi 5 e 6.
5. Utilizzare l’interruttore di selezione per selezionare “km/L or L/100km”.
6. Premere l’interruttore “MENU”, utiliz- zare l’interruttore di selezione per se-
lezionare “L/100km” o “km/L” e
premere di nuovo l’interruttore “ME-
NU”.
7. Utilizzare l’interruttore di selezione per selezionare “ ” e premere l’interrutto-
re “MENU” per tornare al menu della
modalità di regolazione.
Selezione delle voci visualizzate
1. Utilizzare l’interruttore di selezione per selezionare “Display”.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UB96H0H0.book Page 19 Tuesday, November 3, 2015 9:24 AM
Page 34 of 124
Strumento e funzioni di controllo
3-20
3
2. Premere l’interruttore “MENU”, utiliz-
zare l’interruttore di selezione per se-
lezionare il display da modificare e
premere di nuovo l’interruttore “ME-
NU”.
3. Utilizzare l’interruttore di selezione per selezionare la voce da modificare e
premere l’interruttore “MENU”.
4. Utilizzare l’interruttore di selezione per selezionare la voce da visualizzare e
premere l’interruttore “MENU”. 5. Completata la modifica delle imposta-
zioni, utilizzare l’interruttore di selezio-
ne per selezionare “ ” e premere
l’interruttore “MENU” per tornare al di-
splay precedente.
6. Utilizzare l’interruttore di selezione per selezionare “ ” e premere l’interrutto-
re “MENU” per tornare al menu della
modalità di regolazione.
Regolazione della luminosità del pannello
strumenti
1. Utilizzare l’interruttore di selezione per selezionare “Brightness”.
2. Premere l’interruttore “MENU”.
3. Utilizzare l’interruttore di selezione per selezionare il livello di luminosità desi-
derato e premere l’interruttore “ME-
NU” per tornare al menu della
modalità di regolazione.
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UB96H0H0.book Page 20 Tuesday, November 3, 2015 9:24 AM
Page 35 of 124
Strumento e funzioni di controllo
3-21

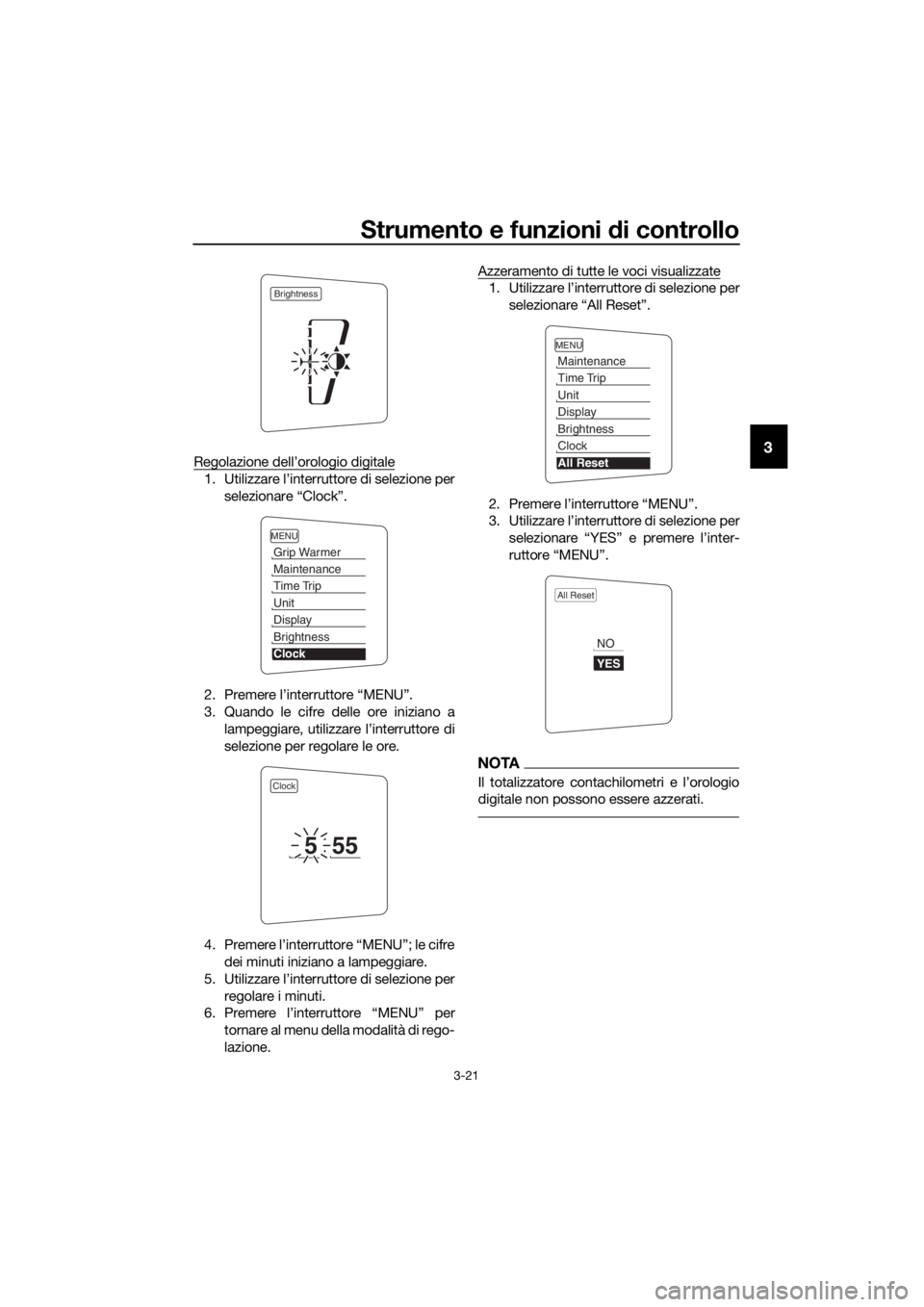

3Regolazione dell’orologio digitale
1. Utilizzare l’interruttore di selezione per
selezionare “Clock”.
2. Premere l’interruttore “MENU”.
3. Quando le cifre delle ore iniziano a lampeggiare, utilizzare l’interruttore di
selezione per regolare le ore.
4. Premere l’interruttore “MENU”; le cifre dei minuti iniziano a lampeggiare.
5. Utilizzare l’interruttore di selezione per regolare i minuti.
6. Premere l’interruttore “MENU” per
tornare al menu della modalità di rego-
lazione. Azzeramento di tutte le voci visualizzate
1. Utilizzare l’interruttore di selezione per
selezionare “All Reset”.
2. Premere l’interruttore “MENU”.
3. Utilizzare l’interruttore di selezione per selezionare “YES” e premere l’inter-
ruttore “MENU”.
NOTA
Il totalizzatore contachilometri e l’orologio
digitale non possono essere azzerati.
Brightness
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
All Reset
YES
NO
UB96H0H0.book Page 21 Tuesday, November 3, 2015 9:24 AM
Page 36 of 124
Strumento e funzioni di controllo
3-22
3
HAU49432
D-mode (mo dalità di g ui da)
La modalità di guida D-mode è un sistema
di prestazioni motore controllato elettroni-
camente con due selezioni della modalità
(Touring “T” e Sport “S”).
Premere l’interruttore modalità di guida
“MODE” per alternare le modalità. (Vedere
pagina 3-24 per spiegazioni sull’interruttore
modalità di guida.)
NOTA
Prima di usare la modalità di guida D-mo-
de, accertarsi di aver compreso il suo fun-
zionamento insieme al funzionamento
dell’interruttore modalità di guida.
Mo dalità Tourin g “T”
La modalità Touring “T” è adatta per varie
condizioni di guida.
Questa modalità consente al conducente di
godere di una guidabilità fluida dalla gam-
ma di bassa velocità alla gamma di velocità
elevata.
Mo dalità Sport “S”
Questa modalità offre una risposta più
sportiva del motore nella gamma di velocità
da bassa a media rispetto alla modalità
Touring.
HAU1234J

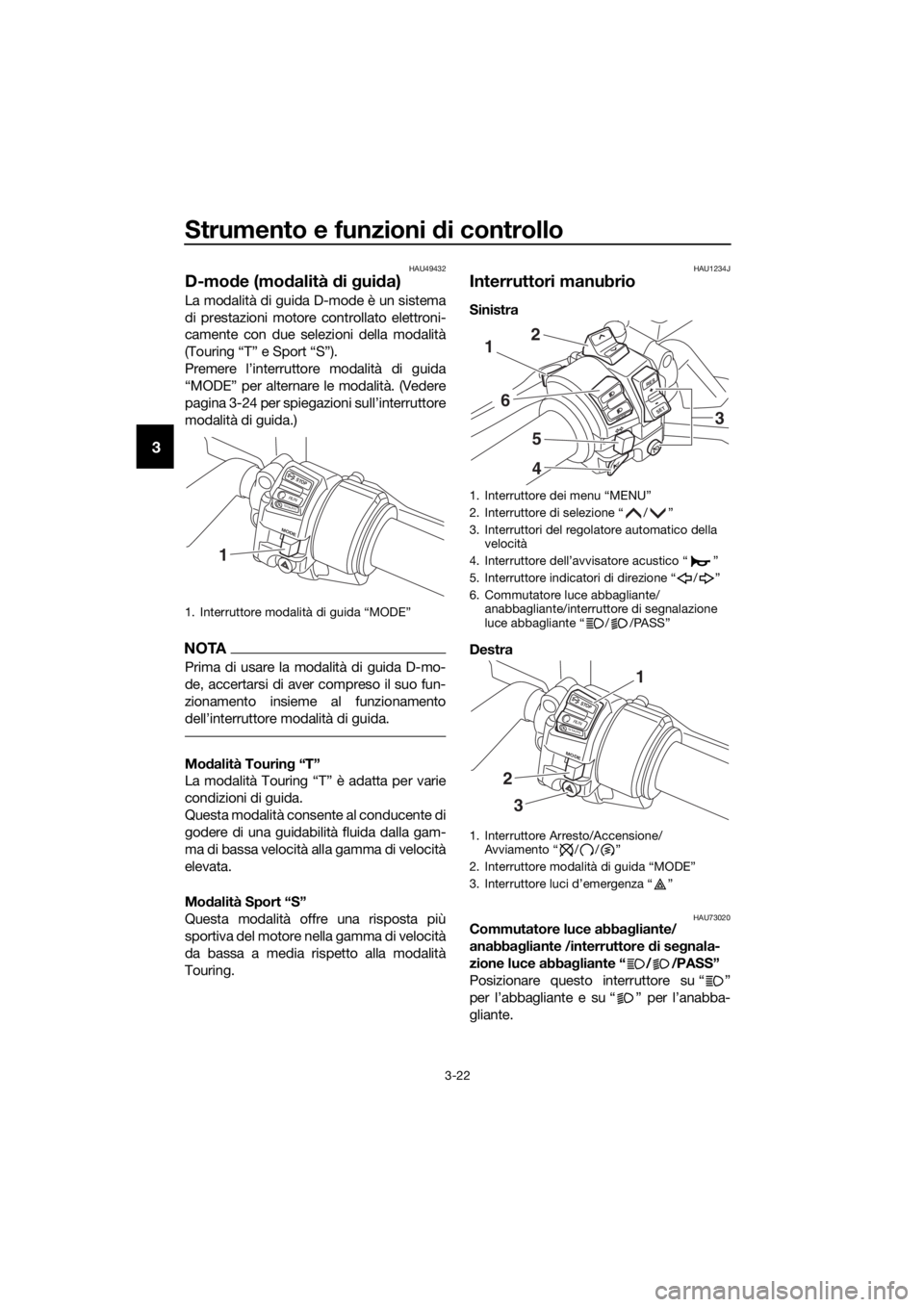

Interruttori manubrio
Sinistra
Destra
HAU73020Commutatore luce abba gliante/
anabba gliante /interruttore d i segnala-
zione luce abbag liante “ / /PASS”
Posizionare questo interruttore su “ ”
per l’abbagliante e su “ ” per l’anabba-
gliante.
1. Interruttore modalità di guida “MODE”
STOP
MODE
RUNSTART
1
1. Interruttore dei menu “MENU”
2. Interruttore di selezione “ / ”
3. Interruttori del regolatore automatico della velocità
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore indicatori di direzione “ / ”
6. Commutatore luce abbagliante/ anabbagliante/interruttore di segnalazione
luce abbagliante “ / /PASS”
1. Interruttore Arresto/Accensione/ Avviamento“//”
2. Interruttore modalità di guida “MODE”
3. Interruttore luci d’emergenza “ ”
RES
SETPA S S
1
6
5
4
2
3
STOP
MODE
RUNSTART
3
2
1
UB96H0H0.book Page 22 Tuesday, November 3, 2015 9:24 AM
Page 37 of 124
Strumento e funzioni di controllo
3-23
3
Per far lampeggiare l’abbagliante, premere
il lato “PASS” dell’interruttore di segnala-
zione luce abbagliante mentre i fari sono
sull’anabbagliante.
NOTA
Le luci di svolta interne si accendono con
l’abbagliante.
HAU12461Interruttore indicatori di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU54212Interruttore Arresto/Accensione/
Avviamento“//”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e spingere l’interruttore all’ingiù
verso “ ”. Prima di accendere il motore,
vedere pagina 5-2 per le istruzioni di avvia-
mento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU12735Interruttore luci d ’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.
ATTENZIONE
HCA10062
Non utilizzare a lung o le luci d’emer gen-
za a motore spento, per evitare di scari-
care la batteria.
HAU12781Interruttori del sistema di re golazione
automatica della velocità
Vedere pagina 3-6 per spiegazioni sul siste-
ma di regolazione automatica della veloci-
tà.
HAU54231Interruttore dei menu “MENU”
Questo interruttore viene utilizzato per ese-
guire selezioni nel display delle funzioni e
nel display delle modalità di regolazione
dello strumento multifunzione.
Vedere “Strumento multifunzione” a pagina
3-9 per informazioni dettagliate.
HAU54221Interruttore di selezione “ / ”
Questo interruttore viene utilizzato per ese-
guire selezioni nel display delle funzioni e
nel display delle modalità di regolazione
dello strumento multifunzione.
Vedere “Strumento multifunzione” a pagina
3-9 per informazioni dettagliate.
UB96H0H0.book Page 23 Tuesday, November 3, 2015 9:24 AM
Page 38 of 124
Strumento e funzioni di controllo
3-24
3
HAU54691Interruttore modalità di g ui da “MODE”
AVVERTENZA
HWA15341
Non cambiare la mo dalità di gui da D-
mo de mentre il veicolo è in movimento.
Con questo interruttore si commuta la mo-
dalità di guida in modalità touring “T” o in
modalità sportiva “S”.
La manopola acceleratore deve essere
chiusa completamente per cambiare la mo-
dalità di guida.
La modalità selezionata viene visualizzata
sul display della modalità di guida. (Vedere
pagina 3-11.)
La modalità di guida non può essere cam-
biata mentre il sistema di regolazione auto-
matica della velocità è in funzione.
HAU12832

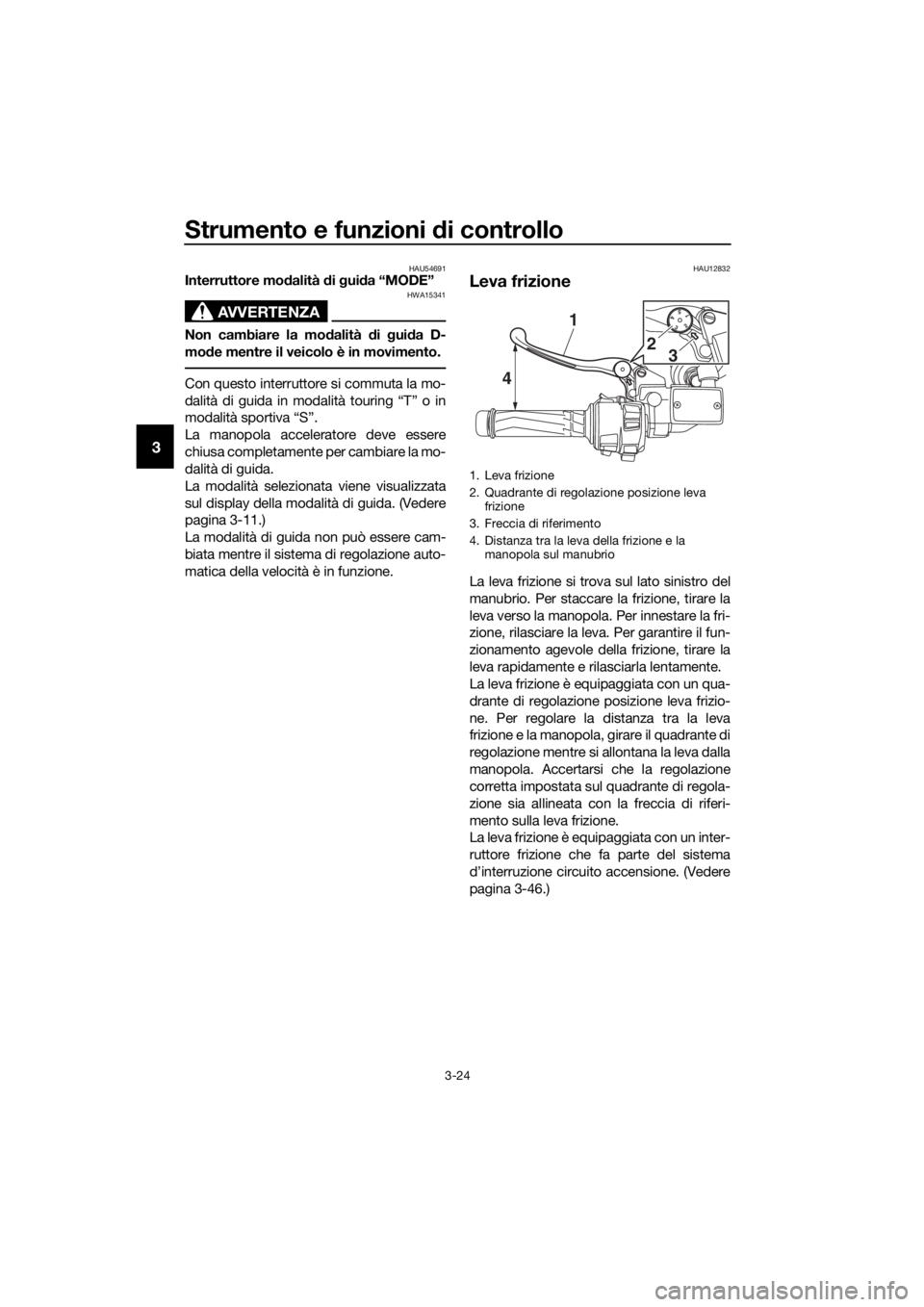

Leva frizione
La leva frizione si trova sul lato sinistro del
manubrio. Per staccare la frizione, tirare la
leva verso la manopola. Per innestare la fri-
zione, rilasciare la leva. Per garantire il fun-
zionamento agevole della frizione, tirare la
leva rapidamente e rilasciarla lentamente.
La leva frizione è equipaggiata con un qua-
drante di regolazione posizione leva frizio-
ne. Per regolare la distanza tra la leva
frizione e la manopola, girare il quadrante di
regolazione mentre si allontana la leva dalla
manopola. Accertarsi che la regolazione
corretta impostata sul quadrante di regola-
zione sia allineata con la freccia di riferi-
mento sulla leva frizione.
La leva frizione è equipaggiata con un inter-
ruttore frizione che fa parte del sistema
d’interruzione circuito accensione. (Vedere
pagina 3-46.)
1. Leva frizione
2. Quadrante di regolazione posizione leva frizione
3. Freccia di riferimento
4. Distanza tra la leva della frizione e la manopola sul manubrio
15432
4 1
2
3
UB96H0H0.book Page 24 Tuesday, November 3, 2015 9:24 AM
Page 39 of 124
Strumento e funzioni di controllo
3-25
3
HAU12872

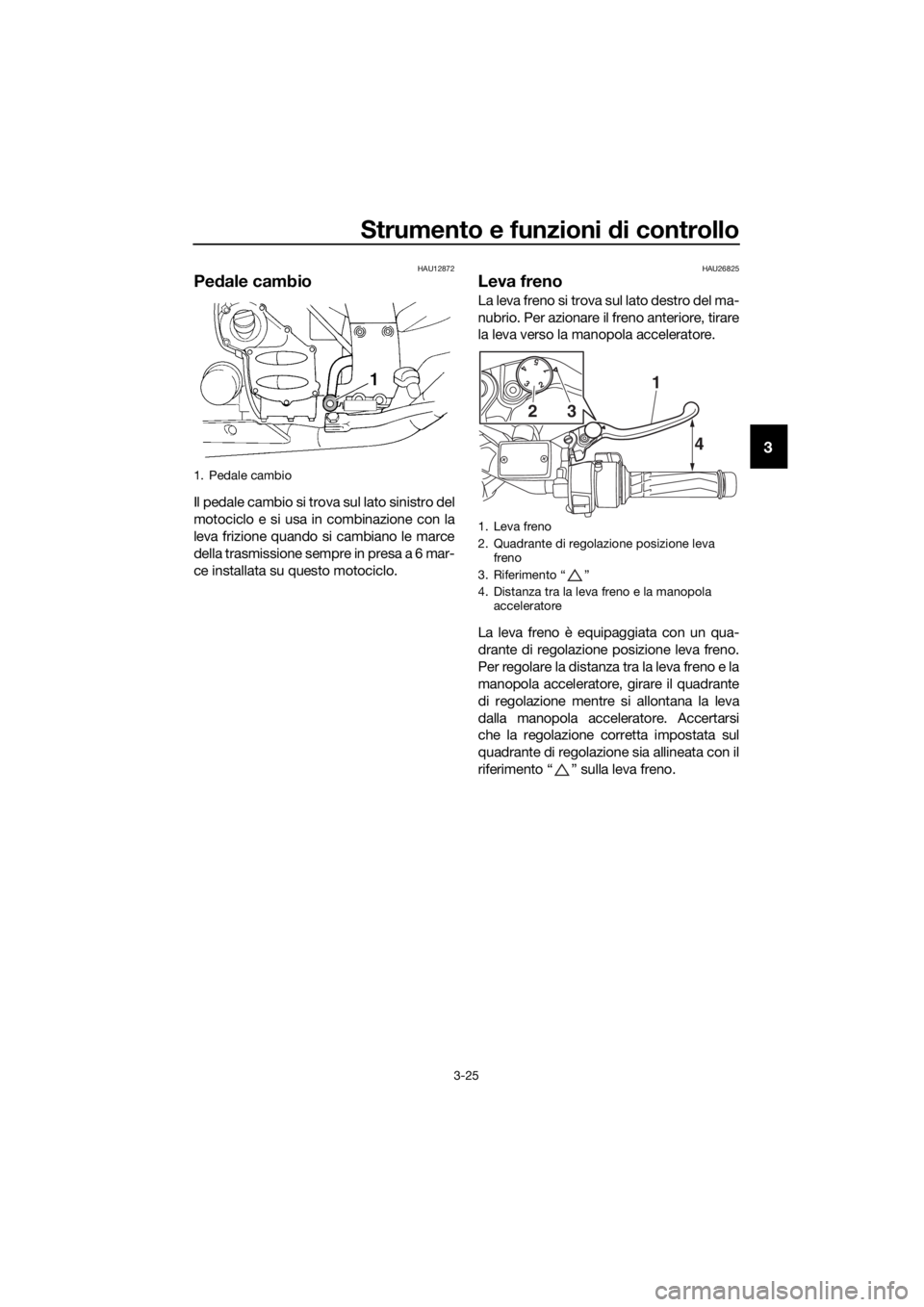

Pedale cambio
Il pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 6 mar-
ce installata su questo motociclo.
HAU26825
Leva freno
La leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la ma nopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore , girare il quadrante
di regolazione mentre si allontana la leva
dalla manopola acceleratore. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno.
1. Pedale cambio
1. Leva freno
2. Quadrante di regolazione posizione leva freno
3. Riferimento “ ”
4. Distanza tra la leva freno e la manopola acceleratore
154
32
4
1
32
UB96H0H0.book Page 25 Tuesday, November 3, 2015 9:24 AM
Page 40 of 124
Strumento e funzioni di controllo
3-26
3
HAU39542

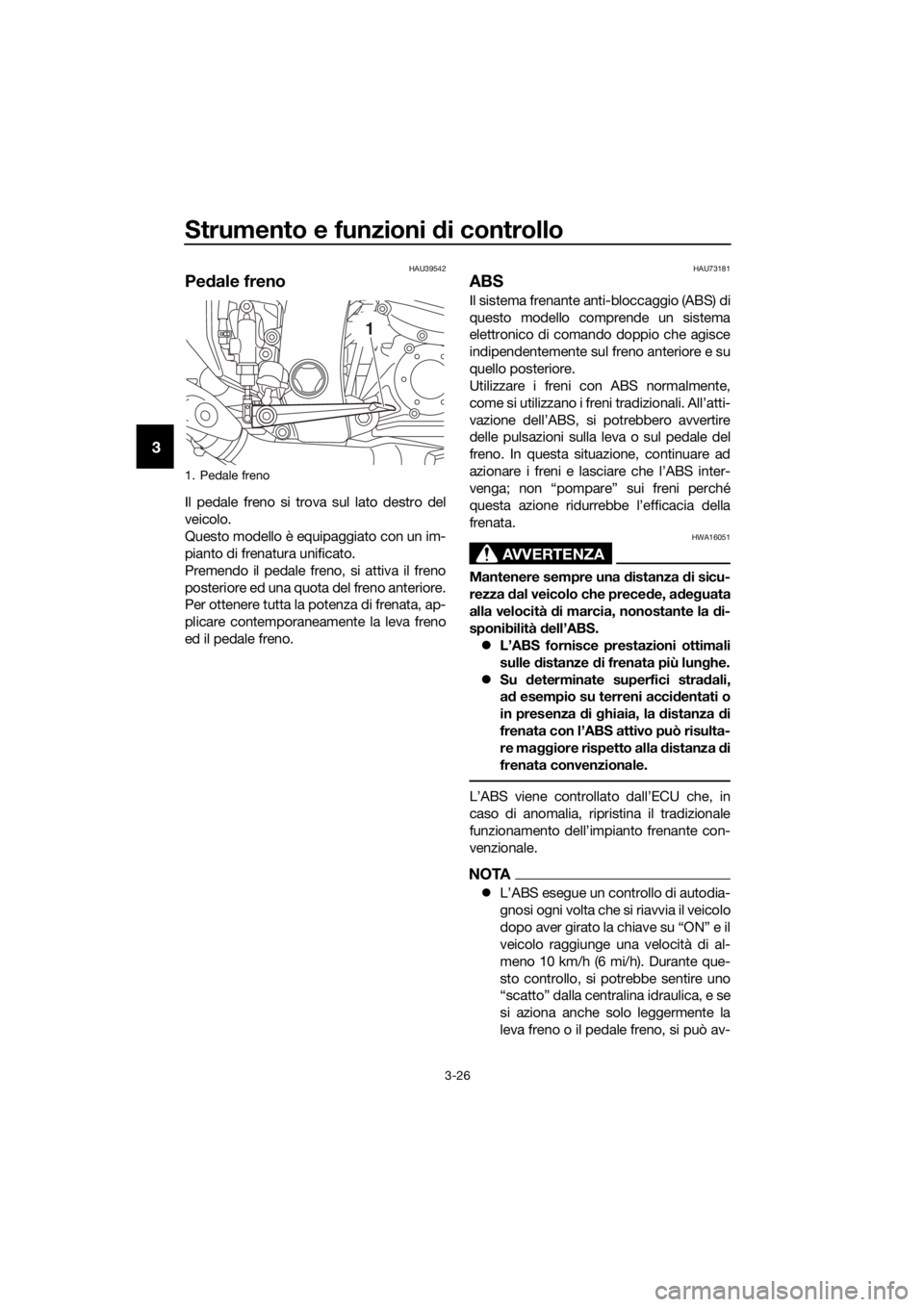

Pedale freno
Il pedale freno si trova sul lato destro del
veicolo.
Questo modello è equipaggiato con un im-
pianto di frenatura unificato.
Premendo il pedale freno, si attiva il freno
posteriore ed una quota del freno anteriore.
Per ottenere tutta la potenza di frenata, ap-
plicare contemporaneamente la leva freno
ed il pedale freno.
HAU73181
ABS
Il sistema frenante anti-bloccaggio (ABS) di
questo modello comprende un sistema
elettronico di comando doppio che agisce
indipendentemente sul freno anteriore e su
quello posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità di marcia, nonostante la di-
sponibilità dell’ABS.
L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la d istanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla distanza di
frenata convenzionale.
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.
NOTA
L’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si potrebbe sentire uno
“scatto” dalla centralina idraulica, e se
si aziona anche solo leggermente la
leva freno o il pedale freno, si può av-
1. Pedale freno
1
UB96H0H0.book Page 26 Tuesday, November 3, 2015 9:24 AM
