YAMAHA FJR1300AE 2016 Manuale duso (in Italian)

Strumento e funzioni di controllo
3-47
3

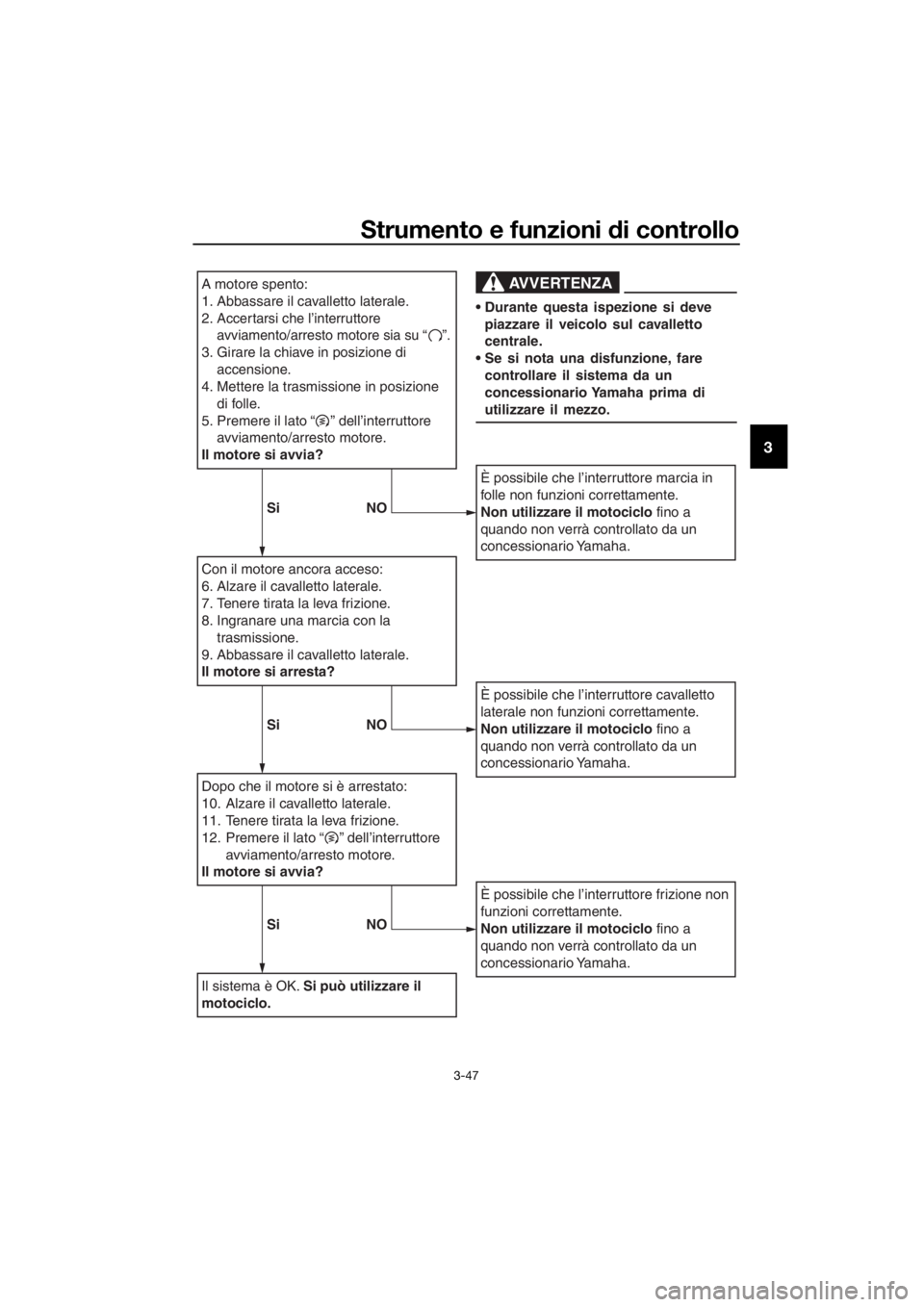

A motore spento:
1. Abbassare il cavalletto laterale.
2.
Accertarsi che l’interruttore
avviamento/arresto motore sia su “ ”.
3. Girare la chiave in posizione di
accensione.
4. Mettere la trasmissione in posizione di folle.
5.
Premere il lato “ ” dell’interruttore
avviamento/arresto motore.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12.
Premere il lato “ ” dell’interruttore
avviamento/arresto motore.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il
motociclo.
È possibile che l’interruttore marcia in
folle non funzioni correttamente.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
È possibile che l’interruttore cavalletto
laterale non funzioni correttamente.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
È possibile che l’interruttore frizione non
funzioni correttamente.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
AVVERTENZA
Durante questa ispezione si deve piazzare il veicolo sul cavalletto
centrale.
Se si nota una disfunzione, fare controllare il sistema da un
concessionario Yamaha prima di
utilizzare il mezzo.
Si NO
SiNO
SiNO
UB96H0H0.book Page 47 Tuesday, November 3, 2015 9:24 AM

Strumento e funzioni di controllo
3-48
3
HAU39656
Presa ausiliaria (CC)
AVVERTENZA
HWA14361
Per prevenire le scosse o i cortocircuiti,
verificare che il cappuccio sia installato
quand o la presa ausiliaria (CC) non viene
utilizzata.
ATTENZIONE
HCA15432
L’accessorio colle gato alla presa ausi-
liaria (CC) non dovrebbe venire utilizzato
con il motore spento, e d il carico non
d eve mai superare 30 W (2.5 A), altrimen-
ti il fusibile potrebbe bruciarsi e la batte-
ria scaricarsi.
Questo veicolo è equipaggiato con una
presa ausiliaria (CC) nella scatola degli ac-
cessori.
Un accessorio a 12 V collegato alla presa
supplementare può venire utilizzato quan-
do la chiave è in posizione di “ON” e do-
vrebbe venire utilizzato soltanto quando il
motore è in funzione.
Per utilizzare la presa ausiliaria (CC) 1. Aprire il coperchio della scatola degli accessori. (Vedere pagina 3-37.)
2. Girare la chiave su “OFF”.
3. Togliere il cappuccio della presa ausi-
liaria (CC).
4. Spegnere l’accessorio. 5. Inserire la spina dell’accessorio nella
presa ausiliaria (CC).
6. Girare la chiave su “ON”, e poi avviare il motore. (Vedere pagina 5-2.)
7. Accendere l’accessorio.
1. Cappuccio della presa ausiliaria (CC)
1
1. Presa ausiliaria (CC)
1
UB96H0H0.book Page 48 Tuesday, November 3, 2015 9:24 AM

Strumento e funzioni di controllo
3-49
3
HAU73031
Luci di svolta
Questo modello è equipaggiato con 3 luci
di svolta su ciascun lato. Le luci di svolta si
accendono per illuminare ulteriormente la
strada quando il veicolo è inclinato.
A seconda della direzione di svolta, si ac-
cendono le luci di svolta del lato interessa-
to. Le luci si accendono in sequenza
dall’interno verso l’esterno a seconda
dell’angolo di inclinazione del veicolo.
NOTA
Quando si accende il veicolo per la prima
volta, le luci di svolta eseguono un auto-
controllo, accendendosi in sequenza
dall’interno verso l’esterno e successiva-
mente verso l’interno.
1. Luce di svolta
11
UB96H0H0.book Page 49 Tuesday, November 3, 2015 9:24 AM

Per la vostra sicurezza – controlli prima dell’utilizzo
4-1
4
HAU63440
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzio-
nare in sicurezza. Osservare sempre le proc edure e gli intervalli d’ispezione e manutenzio-
ne descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta
la possibilità d i incidenti o d i d anne ggiamenti del mezzo. Non utilizzare il veicolo se
si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLIPAGINA
Carburante • Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carbu-
rante.
• Verificare che il tubo di troppopieno del serbatoio car- burante non presenti ostruzioni, fessure o danneggia-
menti, e controllare il collegamento del tubo. 3-30,
3-31
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino
al livello secondo specifica.
• Controllare l’assenza di perdite di olio nel veicolo. 6-11
Olio del car dano • Controllare l’assenza di perdite di olio nel veicolo. 6-14
Li qui do refri gerante • Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo
consigliato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raf- freddamento. 6-16
Freno anteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specifi- cato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idrauli- co. 6-25,
6-26
UB96H0H0.book Page 1 Tuesday, November 3, 2015 9:24 AM

Per la vostra sicurezza – controlli prima dell’utilizzo
4-2
4
Freno posteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specifi- cato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idrauli- co. 6-25,
6-26
Frizione • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specifi- cato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idrauli- co. 6-24,
6-26
Manopol a acceleratore • Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola ac-
celeratore e lubrificare il cavo ed il corpo della manopo-
la da un concessionario Yamaha. 6-19,
6-29
Cavi di coman do • Accertarsi che il movimento sia agevole.
• Lubrificare se necessario. 6-28
Ruote e pneumatici • Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità
del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario. 6-20,
6-23
Pe dali freno e cambio • Accertarsi che il movimento sia agevole.
• Lubrificare i perni di guida dei pedali se necessario.
6-29
Leve del freno e della
frizione • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.
6-30
Cavalletto laterale, ca-
valletto centrale • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione se necessario.
6-30
Fissa ggi d ella parte ci-
clistica • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati
correttamente.
• Serrare se necessario. —
Strumenti, luci, se gna-
li e interruttori • Controllare il funzionamento.
• Correggere se necessario.
—
Interruttore cavalletto
laterale • Controllare il funzionamento del sistema d’interruzione
circuito accensione.
• Se il sistema non funziona correttamente, fare controlla- re il veicolo da un concessionario Yamaha. 3-46
POSIZIONE
CONTROLLIPAGINA
UB96H0H0.book Page 2 Tuesday, November 3, 2015 9:24 AM

Utilizzo e punti importanti relativi alla gui da
5-1
5
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza d i pratica con i coman di
può comportare la per dita del controllo,
con possibilità di inci denti o infortuni.
HAU73460
NOTA
Questo modello è equipaggiato con:
 un’unità di misura inerziale (IMU) che
arresta il motore in caso di rovescia-
mento. In questo caso, girare la chiave
su “OFF” e poi su “ON” prima di ten-
tare di riavviare il motore. Se non lo si
fa, si impedisce al motore di avviarsi
nonostante il motore inizi a girare
quando si preme l’interruttore avvia-
mento.
 un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. In questo caso, basta
premere l’interruttore avviamento per
riavviare il motore.
UB96H0H0.book Page 1 Tuesday, November 3, 2015 9:24 AM

Utilizzo e punti importanti relativi alla guida
5-2
5
HAU58240
Accensione del motore
Affinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamento,
va soddisfatta una delle seguenti condizio-
ni:
 La trasmissione è in posizione di folle.
 La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-46 per maggiori in-
formazioni.
1. Girare la chiave su “ON” e verificare che l’interruttore avviamento/arresto
motore sia su “ ”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.
 Spia livello olio
 Spia guasto motore
 Spia del sistema di controllo del-
la trazione
 Spie del regolatore automatico di
velocità
 Spia sistema di sospensioni a re-
golazione elettronica
 Spia immobilizer
ATTENZIONE
HCA11834
Se una spia di avvertimento o di se gna-
lazione non si accen de all’inizio giran do
la chiave su “ON”, o se una spia di avver-
timento o di se gnalazione resta accesa,
ved ere pa gina 3-3 per il controllo del cir-
cuito della spia d i avvertimento o d i se-
g nalazione corrispon dente.
La spia ABS deve accendersi quando
si gira la chiave in posizione “ON” per
poi spegnersi quando si raggiunge
una velocità di almeno 10 km/h
(6 mi/h).
ATTENZIONE
HCA17682
Se la spia ABS non si accen de e speg ne
come descritto sopra, ved ere pagina 3-3
per il controllo del circuito della spia.
2. Mettere la trasmissione in posizione di
folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo il
lato “ ” dell’interruttore avviamen-
to/arresto motore.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento/arresto motore,
attendere alcuni secondi e poi riprova-
re. Ogni tentativo di accensione deve
essere il più breve possibile per pre-
servare la batteria. Non tentare di far
girare il motore per più di 10 secondi
per ogni tentativo.
ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
UB96H0H0.book Page 2 Tuesday, November 3, 2015 9:24 AM

Utilizzo e punti importanti relativi alla gui da
5-3
5
HAU16673
Cambi di marcia
Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.
NOTA
Per mettere la trasmissione in posizione di
folle, premere diverse volte il pedale cam-
bio fino alla fine della sua corsa, e poi alzar-
lo leggermente.
ATTENZIONE
HCA10261
 Anche con il cambio in posizione di
folle, prose guire nella g uida per
inerzia a motore spento per lun ghi
perio di di tempo, e non trainare il
motociclo su d istanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quand o il motore è in
funzione. Una lubrificazione insuffi-
ciente può danne ggiare il cambio.
 Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
ne ggiare il motore, il cambio e d il
g ruppo trasmissione, che non sono
pro gettati per resistere allo shock
provocato dall’innesto forzato d i
una marcia.
HAU16682Per mettersi in marcia e accelerare 1. Tirare la leva frizione per disinnestare
la frizione.
2. Ingranare la prima marcia con la tra- smissione. La spia marcia in folle do-
vrebbe spegnersi.
3. Aprire gradualmente l’acceleratore e contemporaneamente rilasciare lenta-
mente la leva frizione.
4. In corrispondenza dei punti di cambio marce consigliati illustrati nella tabella
seguente, chiudere l’acceleratore e
contemporaneamente premere rapi-
damente la leva frizione.
5. Ingranare la seconda marcia con la trasmissione. (Ricordarsi di non met-
tere la trasmissione in posizione di fol-
le.)
6. Aprire parzialmente l’acceleratore e ri- lasciare gradualmente la leva frizione.
7. Seguire la stessa procedura quando si cambia alla marcia superiore succes-
siva.
NOTA
Quando si cambiano le marce nelle normali
condizioni di funzionamento, utilizzare i
punti di cambio marce consigliati.
HAU58270Per decelerare
1. Rilasciare l’acceleratore e azionare in modo uniforme entrambi i freni ante-
riore e posteriore per rallentare il mo-
tociclo.
2. In corrispondenza dei punti di cambio marce consigliati illustrati nella tabella
seguente, cambiare a una marcia infe-
riore.
3. Quando il motociclo raggiunge
25 km/h (16 mph), il motore sta per
fermarsi o gira in modo irregolare, pre-
mere la leva frizione, utilizzare i freni
per rallentare il motociclo e continuare
a scalare le marce secondo necessità.
1. Pedale cambio
2. Posizione di folle
UB96H0H0.book Page 3 Tuesday, November 3, 2015 9:24 AM

Utilizzo e punti importanti relativi alla guida
5-4
5
4. Una volta che il motociclo si è fermato,
la trasmissione può essere messa in
posizione di folle. La spia marcia in fol-
le dovrebbe accendersi, dopo di che
la leva frizione può essere rilasciata.
AVVERTENZA
HWA17380
Se si frena in mo do scorretto si ri-
schiano la per dita di controllo o di
trazione. Utilizzare sempre entram-
bi i freni, azionan doli in mo do uni-
forme.
 Verificare che il motociclo e il moto-
re abbiano rallentato a sufficienza
prima di scalare a una marcia infe-
riore. L’inserimento di una marcia
inferiore quand o la velocità del vei-
colo o il re gime di rotazione d el mo-
tore è troppo elevata può causare la
per dita di trazione d ella ruota po-
steriore o man dare fuori g iri il moto-
re, con il rischio d i perdita di
controllo, inci denti e lesioni. Si ri-
schia anche d i d anne ggiare il moto-
re o il g ruppo trasmissione.
HAU64150Punti di cambio marce consi gliati
La tabella che segue illustra i punti di cam-
bio marce consigliati durante l’accelerazio-
ne e la decelerazione.
HAU16811
Consi gli per ri durre il consumo
d el carburante
Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
 Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
 Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
 Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
Punti di cambio alla marcia
superiore:
1a → 2a: 20 km/h (12 mph)
2a → 3a: 30 km/h (19 mph)
3a → 4a: 40 km/h (25 mph)
4a → 5a: 50 km/h (31 mph)
5a → 6a: 60 km/h (37 mph)
Punti di cambio alla marcia
inferiore: 6a → 5a: 45 km/h (28 mph)
5a → 4a: 35 km/h (22 mph)
4a → 3a: 25 km/h (16 mph)
UB96H0H0.book Page 4 Tuesday, November 3, 2015 9:24 AM

Utilizzo e punti importanti relativi alla gui da
5-5
5
HAU16842
Ro dagg io
Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km
(1000 mi). Per questo motivo, leggere at-
tentamente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km
(1000 mi). Le varie parti del motore si usu-
rano e si adattano reciprocamente creando
i giochi di funzionamento corretti. Durante
questo periodo si deve evitare di guidare a
lungo a tutto gas o qualsiasi altra condizio-
ne che possa provocare il surriscaldamen-
to del motore.
HAU17124
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato supe-
riore a 4500 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
d eve cambiare l’olio motore e l’olio car-
d ano e sostituire la cartuccia o l’elemen-
to filtro olio.
[HCA10333]
1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato supe-
riore a 5400 giri/min.
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10311
 Mantenere il re gime di rotazione d el
motore al d i fuori della zona rossa
d el conta giri.
 In caso d i disfunzioni del motore
d urante il perio do di ro daggio, fare
controllare imme diatamente il mez-
zo d a un concessionario Yamaha.
HAU17214
Parche ggio
Quando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto accen-
sione.
AVVERTENZA
HWA10312
Poiché il motore e l’impianto d i sca-
rico possono divenire molto cal di,
parche ggiare in luo ghi dove i pe do-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
 Non parche ggiare su pen denze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
d o il rischio d i perdite di carburante
e incen di.
 Non parche ggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero pren dere fuoco.
UB96H0H0.book Page 5 Tuesday, November 3, 2015 9:24 AM
