Periodiskt un derhåll och justerin g
6-36
6
MAU86390

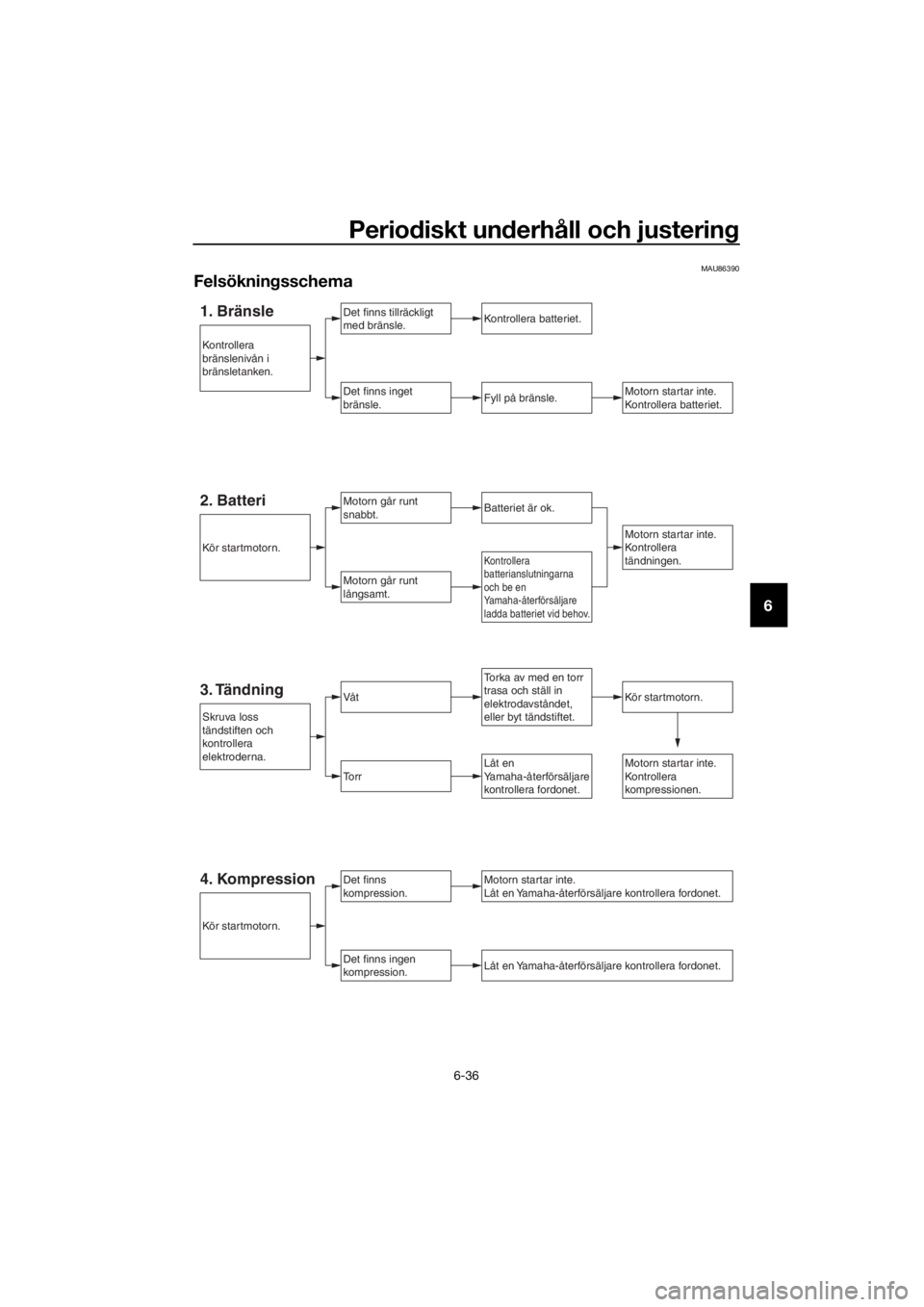

Felsökningsschema
1. BränsleDet finns tillräckligt
med bränsle.
Det finns inget
bränsle.Motorn startar inte.
Kontrollera batteriet.
Kontrollera batteriet.
Fyll på bränsle.
Motorn går runt
snabbt.
Motorn går runt
långsamt.
Kör startmotorn.
Torka av med en torr
trasa och ställ in
elektrodavståndet,
eller byt tändstiftet.
Kontrollera
batterianslutningarna
och be en
Yamaha-återförsäljare
ladda batteriet vid behov.
2. BatteriBatteriet är ok.
Motorn startar inte.
Kontrollera
tändningen.
3. TändningVå t
Torr
Det finns
kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.
Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera
kompressionen.Låt en
Yamaha-återförsäljare
kontrollera fordonet.
Skruva loss
tändstiften och
kontrollera
elektroderna.
Kör startmotorn.
Kör startmotorn.
Kontrollera
bränslenivån i
bränsletanken.
4. Kompression
UB96M2M0.book Page 36 Friday, September 6, 2019 4:06 PM

Periodiskt un derhåll och justerin g
6-37
6

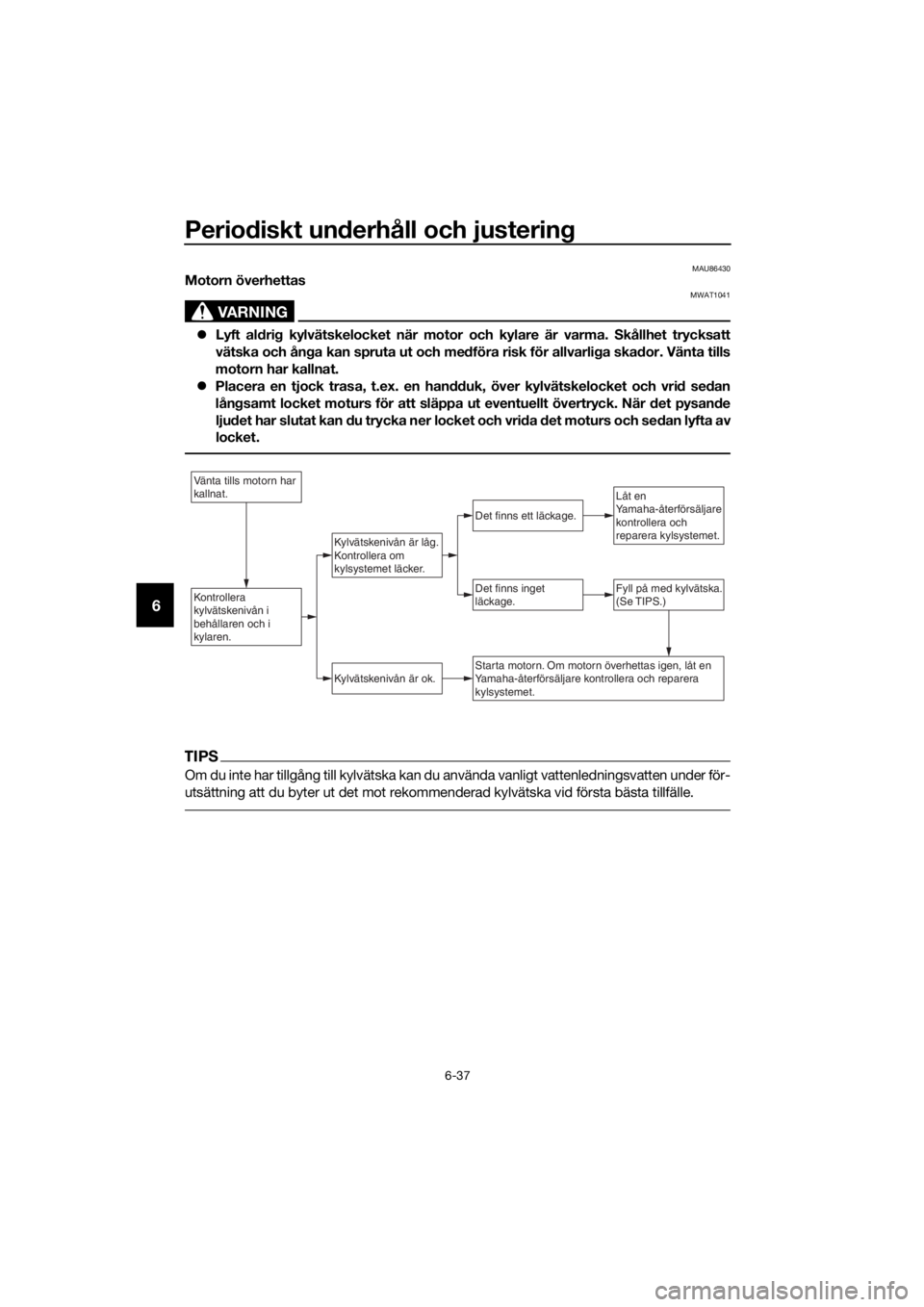

MAU86430Motorn överhettas
VARNING
MWAT1041
Lyft al dri g kylvätskelocket när motor och kylare är varma. Skållhet trycksatt
vätska och ån ga kan spruta ut och me dföra risk för allvarli ga skad or. Vänta tills
motorn har kallnat.
 Placera en tjock trasa, t.ex. en han dduk, över kylvätskelocket och vrid se dan
lån gsamt locket moturs för att släppa ut eventuellt övertryck. När det pysan de
lju det har slutat kan d u trycka ner locket och vri da det moturs och se dan lyfta av
locket.
TIPS
Om du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under för-
utsättning att du byter ut det mot rekommend erad kylvätska vid första bästa tillfälle.
Vänta tills motorn har
kallnat.
Kontrollera
kylvätskenivån i
behållaren och i
kylaren.Fyll på med kylvätska.
(Se TIPS.)
Kylvätskenivån är ok.
Det finns inget
läckage.
Det finns ett läckage.
Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en
Yamaha-återförsäljare
kontrollera och
reparera kylsystemet.
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera
kylsystemet.
UB96M2M0.book Page 37 Friday, September 6, 2019 4:06 PM

Skötsel och förvaring av motorcykeln
7-1
7
MAU37834
Försikti ghet me d matta fär ger
VIKTIGT
MCA15193
Vissa mo deller har delar me d matta ytor.
Kontakta en Yamaha-återförsäljare för
rå d om vilka prod ukter som du ska an-
vän da vi d ren görin g av for donet. Om du
använ der borste, starka kemiska pro-
d ukter eller ren görin gsme del när d u ren-
g ör dessa delar kommer ytan att repas
eller ska das. Du bör he ller inte va xa nå g-
ra matta ytor.
MAU83443
Skötsel
Ofta förekommande, noggrann rengöring
av fordonet förhöjer inte enbart dess utse-
ende, det förbättrar även dess allmänna
prestanda och förlänger driftlivet på många
komponenter. Tvättning, rengöring och po-
lering gör också att du kan kontrollera for-
donets skick oftare. Kom ihåg att tvätta
fordonet efter körning i regn eller nära ha-
vet, eftersom salt är frätande på metaller.
TIPS
 Vägarna behandlas med salt som tö-
medel på platser där det kommer
mycket snö. Kom ihåg att tvätta un-
derredet och chassidelarna efter kör-
ning i sådana områden eftersom saltet
kan finnas kvar på vägarna långt in på
våren.
 Originalprodukter från Yamaha för
skötsel och underhåll säljs under mär-
ket YAMALUBE på många marknader
världen runt.
 Kontakta en Yamaha-återförsäljare för
fler rengöringstips!
VIKTIGT
MCA26280
Felakti g ren görin g kan orsaka kosmetis-
ka och mekaniska ska dor. Använ d inte:
 högtryckstvättar eller ån gtvättar.
För hö gt vattentryck kan göra att
vatten trän ger in och orsakar för-
sämrin gar på hjulla ger, bromsar,
växellå dans tätnin gar och elektris-
ka enheter. Un dvik tvättar me d ren-
g örin gsme del un der hö gt tryck, till
exempel biltvättar me d själv betjä-
nin g.
 starka kemikalier, inklusive mycket
sura fälg rengörin gsme del, speciellt
på eker- eller ma gnesiumhjul.
 starka kemikalier, slipan de ren gö-
rin gsme del och vax på delar me d
matt yt behan dlin g. Borstar kan
UB96M2M0.book Page 1 Friday, September 6, 2019 4:06 PM

Skötsel och förvaring av motorcykeln
7-2
7
repa och skad a matta ytbehan d-
lin gar, använ d b ara en mjuk svamp
eller han dduk.
 handdukar, svampar eller borstar
som förorenats av slipan de ren gö-
rin gsme del eller starka kemikalier
som lösnin gsme del, bensin, rost-
b ortta gning smedel, bromsvätska
eller frostsky ddsmedel osv.
Före tvätten
1. Parkera fordonet i skuggan och låt det svalna. Det förhindrar vattenfläckar.
2. Kontrollera att alla lock, kåpor, elek-
triska kopplingar och anslutningar är
ordentligt monterade.
3. Täck ljuddämparens ände med en
plastpåse och ett starkt gummiband.
4. Fukta envisa fläckar som insekter och fågelspillning med en våt duk i några
minuter.
5. Avlägsna vägsmuts och oljefläckar med ett avfettningsmedel av hög kva-
litet och en plastborste eller svamp.
VIKTIGT: Använd inte avfettnin gs-
me del på områ den som måste
smörjas, till exempel tätnin gar,
packnin gar och hjulaxlar. Följ pro-
d uktanvisnin garna.
[MCA26290]
Tvätt
1. Skölj av eventuellt avfettningsmedel och skölj fordonet med en trädgårds-
slang. Använd endast tillräckligt med
tryck för att göra jobbet. Undvik att
spruta vatten direkt in i ljuddämparen,
på instrumentpanelen, i luftintag och
andra inre utrymmen som förvarings-
facken under sadeln.
2. Tvätta fordonet med ett rengörings-
medel för fordon av hög kvalitet blan-
dat med kallt vatten och en mjuk, ren
duk eller svamp. Använd en gammal
tandborste eller plastborste för att
komma åt svåråtkomliga ställen. VIKTIGT:
Använd kallt vatten om
for donet har varit utsatt för salt.
Varmt vatten g ör saltet mer frätan-
d e.
[MCA26301]
3. För modeller med vindruta: Rengör
vindrutan med en mjuk duk eller
svamp som fuktats med vatten och ett
pH-neutralt rengöringsmedel. Använd
ett rengöringsmedel eller polermedel
för vindrutor på motorcyklar av hög
kvalitet om det behövs. VIKTIGT: An-
vän d al dri g starka kemikalier till att
ren göra vin drutan. Vissa ren gö-
rin gsme del för plast kan dessutom
repa vin drutan, så se till att testa
alla ren görin gspro dukter innan du
använ der dem.
[MCA26310]
4. Skölj noga med rent vatten. Se till att
avlägsna alla rester av rengörings-
medlet eftersom de kan skada plast-
delar.
Efter tvätten 1. Torka fordonet med sämskskinn eller
en absorberande duk, helst en mikro-
fiberduk.
2. För modeller med drivkedja: Torka
och smörj sedan drivkedjan för att för-
hindra rost.
3. Använd krompolish för att putsa krom,
aluminium och rostfria delar. Den ter-
miska missfärgningen på rostfria av-
gassystem kan ofta avlägsnas genom
polering.
4. Spruta på ett rostskyddsmedel på alla metalldelar inklusive krom- och nick-
elpläterade ytor. VARNING! Använ d
inte silikon- eller oljespray på sa d-
lar, hand tag, fotpinnar i gummi eller
d äckmönster. Det gör delarna hala,
vilket kan le da till att d u förlorar
kontrollen. Ren gör ytorna på dessa
d elar no ggrant innan d u använder
for donet.
[MWA20650]
5. Behandla gummi, vinyl och omålade
plastdelar med en lämplig produkt.
UB96M2M0.book Page 2 Friday, September 6, 2019 4:06 PM

Skötsel och förvaring av motorcykeln
7-3
7
6. Bättringsmåla små lackskador som
orsakats av stenskott etc.
7. Vaxa alla lackade ytor med ett icke-sli- pande vax eller använd en spray för
motorcykeldetaljer.
8. När du är klar ska du starta motorn och låta den gå på tomgång i flera mi-
nuter för att avlägsna eventuell kvar-
varande fukt.
9. Om strålkastarens lins är immig ska du starta motorn och slå på strålkas-
taren för att avlägsna fukten.
10. Låt fordonet torka helt innan du ställer undan det eller täcker över det.
VIKTIGT
MCA26320
Använ d inte vax på gummi delar el-
ler olackad e plastdelar.
 Använ d inte slipan de polermed el
eftersom lacken kommer att slipas
b ort.
 Använ d sprayer och vax sparsamt.
Torka bort överflö dig t vax efteråt.
VARNING
MWA20660
Förorening ar på bromsar eller d äck kan
g öra att du förlorar kontrollen över for-
d onet.
 Försäkra dig om att d et inte finns
smörjme del eller vax på bromsar el-
ler däck.
 Tvätta vi d b ehov däcken me d varmt
vatten och ett milt ren görin gsme-
d el.
 Tvätta vi d b ehov bromsskivor och
b roms belägg me d bromsren gö-
rin gsme del eller aceton.
 Innan du kör me d hö gre hasti gheter
b ör du testa for donets bromsar och
vä ghållnin g.
MAU83472
Förvarin g
Förvara alltid fordonet på en sval, torr plats.
Om det behövs kan du skydda det mot
damm med ett poröst skydd. Kontrollera
att motorn och avgassystemet har svalnat
innan du täcker över fordonet. Om det ofta
händer att fordonet inte används på flera
veckor rekommenderar vi att du använder
ett bränslestabiliseringsmedel av hög kvali-
tet efter varje tankning.
VIKTIGT
MCA21170
Om for donet förvaras i ett d åligt
ventilerat rum eller om det täcks
me d ett över dra g me dan det fortfa-
ran de är fukti g, kan vatten och fukt
trän ga in och g e upphov till rost.
 För att förhin dra korrosion b ör de
inte förvaras i fukti ga källare, stall
(luften innehåller ammoniak) och
områd en där starka kemikalier för-
varas.
Lång tid sförvarin g
Innan fordonet förvaras en längre tid
(60 dagar eller mer):
1. Utför eventuella reparationer som be- hövs och eventuellt återstående un-
derhåll.
2. Följ anvisningarna i avsnittet Skötsel i detta kapitel.
3. Fyll på bränsletanken och tillsätt bränslestabiliseringsmedel enligt in-
struktionerna för produkten. Kör mo-
torn i 5 minuter för att fördela det
behandlade bränslet i bränslesyste-
met.
4. För fordon som är utrustade med bränslekran: Vrid br änslekranen till av-
stängt läge.
5. För fordon med förgasare: För att för- hindra att bränsleavlagringar byggs
upp ska du tappa ut bränslet ur förga-
UB96M2M0.book Page 3 Friday, September 6, 2019 4:06 PM

Skötsel och förvaring av motorcykeln
7-4
7
sarens flottörkammare i en ren behål-
lare. Dra åt dräneringsbulten och häll
tillbaka bränslet i bränsletanken.
6. Skydda de interna motorkomponen- terna från korrosion med en konserve-
ringsolja för motorer av hög kvalitet
genom att följa instruktionerna för pro-
dukten. Utför följande steg på varje
cylinder om en konserveringsolja för
motorer inte är tillgänglig:a. Ta bort tändstiftshatten och skru-
va loss tändstiftet.
b. Häll i en tesked motorolja i tänd- stiftshålet.
c. Sätt på tändstiftshatten på tänd- stiftet och placera tändstiftet på
topplocket så att det är jordat.
(Detta begränsar gnistorna under
nästa steg.)
d. Dra runt motorn flera varv med
hjälp av startmotorn. (Detta gör att
oljan i cylindern sprids ut på cylin-
derväggen.) VARNING! Un dvik
ska da från g nistbild ning g enom
att kontrollera att tän dstiftet är
or dentli gt jor dat när motorn
d ras runt.
[MWA10952]
e. Ta bort tändstiftshatten från tänd-
stiftet och skruva fast tändstiftet.
Sätt tillbaks tändstiftshatten på
tändstiftet.
7. Smörj alla styrkablar, leder, spakar
och pedaler samt sidoställ och mitt-
ställ (om tillämpligt).
8. Kontrollera och korrigera lufttrycket i
däcken och lyft sedan upp fordonet så
att hjulen är fria från underlaget. Som
alternativ kan du vrida på hjulen en
aning varje månad så att inte däcken
försämras på något ställe.
9. Täck över avgasrören med en plast-
påse så att det inte tränger in någon
fukt.
10. Ta bort batteriet och ladda det helt el- ler anslut en underhållsladdare som
håller batteriet på optimal laddning. VIKTIGT:
Kontrollera att batteriet
och la ddaren är kompati bla. La dda
inte ett VRLA- batteri me d en vanli g
la ddare.
[MCA26330]
TIPS
 Om batteriet tas bort ska det laddas
en gång i månaden och förvaras på en
plats med en temperatur mellan 0-
30 °C (32-90 °F).
 Se sidan 6-32 för mer information om
laddning och förvaring av batteriet.
UB96M2M0.book Page 4 Friday, September 6, 2019 4:06 PM

Specifikationer
8-1
8
Mått:
Totallängd:2230 mm (87.8 in)
Totalbredd:
750 mm (29.5 in)
Totalhöjd: 1325/1455 mm (52.2/57.3 in)
Sitthöjd: 805/825 mm (31.7/32.5 in)
Hjulbas:
1545 mm (60.8 in)
Markfrigång: 125 mm (4.92 in)
Vändradie: 3.2 m (10.50 ft)
Vikt:
Tjänstevikt:
292 kg (644 lb)
Motor:
Förbränningscykel:4-takts
Kylsystem:
Vätskekyld
Ventilmekanism: DOHC
Cylinderarrangemang: Inline
Antal cylindrar:
4-cylindrar
Slagvolym: 1298 cm³
Borrning × slaglängd:
79.0 × 66.2 mm (3.11 × 2.61 in)
Startsystem:
Elstart
Motorolja:
Rekommenderat märke:
SAE-viskositet:10W-40
Rekommenderad motorolja: API service SG typ eller högre, JASO
standard MA
Oljemängd i motor: Oljebyte: 3.80 L (4.02 US qt, 3.34 Imp.qt) Med byte av oljefilter:
4.00 L (4.23 US qt, 3.52 Imp.qt)
Olja i slutväxel:
Typ:
Yamahas växellådsolja SAE 80W-90 API GL-5 för kardandrivning
Mängd:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Kylvätskemän gd:
Kylvätskebehållare (upp till max-
markeringen):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylare (inklusive alla slangar): 2.60 L (2.75 US qt, 2.29 Imp.qt)
Bränsle:
Rekommenderat bränsle:
Blyfri bensin (E10 kan användas)
Oktantal (RON): 90
Tankvolym: 25 L (6.6 US gal, 5.5 Imp.gal)
Reservtank, mängd:
5.5 L (1.45 US gal, 1.21 Imp.gal)
Bränsleinsprutnin g:
Trottelhus:
ID-märkning:B881 00
Kraftöverförin g:
Utväxlingsförhållande:
1:a:
2.500 (35/14)
2:a:
1.722 (31/18)
3:e: 1.350 (27/20)
4:e: 1.111 (30/27)
5:e:
0.963 (26/27)
6:e: 0.846 (22/26)
Fram däck:
Typ:
Slanglöst
Storlek: 120/70ZR17M/C (58W)
Tillverkare/modell: BRIDGESTONE/BT023F E
UB96M2M0.book Page 1 Friday, September 6, 2019 4:06 PM

Specifikationer
8-2
8
Bakdäck:
Typ:
Slanglöst
Storlek:
180/55ZR17M/C(73W)
Tillverkare/modell: BRIDGESTONE/BT023R E
Lastning :
Maxlast:
212 kg (467 lb)
(Total vikt på förare, passagerare, bagage och
tillbehör)
Kom bib romssystem:
Manövrering:
Aktiveras av bakbromsen
Fram broms:
Typ:
Hydrauliska dubbla skivbromsar
Bak broms:
Typ:
Hydraulisk enkel skivbroms
Framfjä drin g:
Typ:
Teleskopgaffel
Bakfjä drin g:
Typ:
Svingarm (länkad fjädring)
Elsystem:
Systemspänning:
12 V
Batteri:
Modell:GT14B-4
Spänning, kapacitet:
12 V, 12.0 Ah (10 HR)
Lampornas wattför bruknin g:
Strålkastarlampa:
LED
Bak/bromsljus:
LED
Blinkerslampor, fram: LED
Blinkerslampor, bak: LED
Parkeringsljus:
LED
Nummerskyltsbelysning: LED
UB96M2M0.book Page 2 Friday, September 6, 2019 4:06 PM

Konsumentinformation
9-1
9
MAU53562
Id entifikationsnummer
Skriv ner fordonets identifikationsnummer,
motorns serienummer samt typskyltsinfor-
mationen på raderna här nedan. Dessa
identifikationsnummer behövs när du re-
gistrerar fordonet för körning i trafiken samt
när du ska beställa reservdelar från en
Yamaha-återförsäljare.
FORDONETS
IDENTIFIKATIONSNUMMER:
MOTORNS SERIENUMMER:
INFORMATION PÅ TYPSKYLT:
MAU26401For donets i dentifikationsnummer
Fordonets identifikationsnummer är stämp-
lat på styrhuvudröret. Skriv ner detta num-
mer i utrymmet för det.
TIPS
Fordonets identifikationsnummer används
för att identifiera din motorcykel och kan
behöva användas när du registrerar motor-
cykeln i det statliga fordonsregistret.
MAU26442Motorns serienummer
Motorns serienummer sitter stämplat på
vevhuset.
MAU26521Typskylt
Typskylten är monterad på ramen under
passagerarsadeln. (Se sidan 3-29.) Skriv
ner informationen på denna skylt i utrym-
met för det. Du behöver denna information
när du beställer reservdelar från en
Yamaha-återförsäljare.

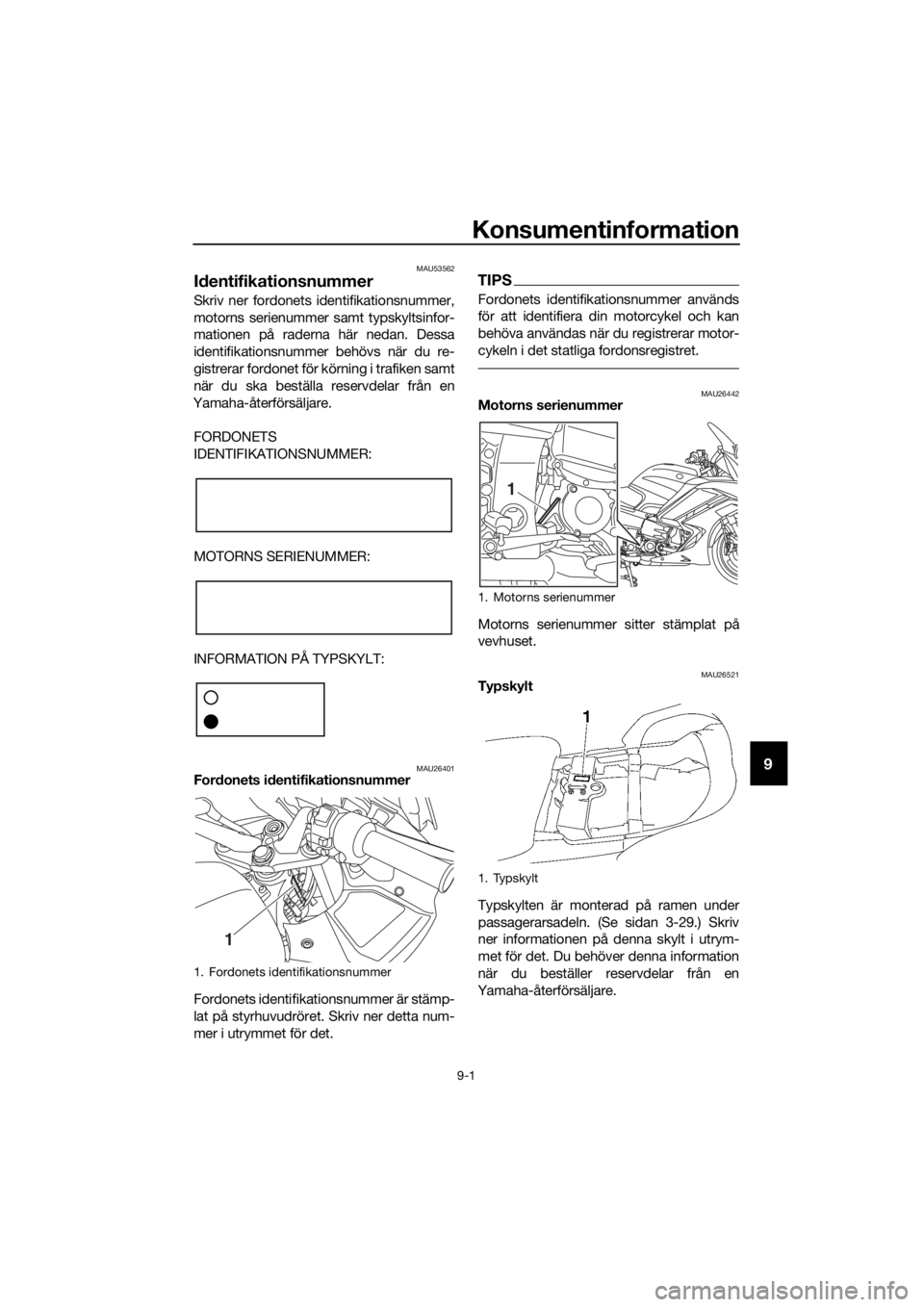

1. Fordonets identifikationsnummer
1
1. Motorns serienummer
1. Typskylt
1
UB96M2M0.book Page 1 Friday, September 6, 2019 4:06 PM

Konsumentinformation
9-2
9
MAU69910
Diagnoskontakt
Se bild för placering av diagnoskontakten.
MAU85300
Re gistrera for dons data
ECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning, sta-
tistisk analys och utveckling.
Sensorerna och de data som registreras
varierar beroende på modell, men de hu-
vudsakliga uppgifter som samlas in är:
 Data om fordonsstatus och motorns
prestanda
 Data om bränsleinsprutning och avga-
ser
Dessa data överförs bara när ett särskilt di-
agnostikverktyg från Yamaha ansluts till
fordonet, till exempel vid underhållskontrol-
ler eller när serviceåtgärder utförs.
Fordonsdata som överförs hanteras i enlig-
het med följande sekretesspolicy.
Sekretesspolicy
Yamaha lämnar inte ut data till en tredje part utom i följande fall: Dessutom kan
Yamaha lämna ut fordonsdata till en entre- prenör för att utföra tjänster i samband med
hanteringen av fordonsdata. I sådana fall
kräver Yamaha att entreprenören tar hand
om de fordonsdata som vi lämnar ut på rätt
sätt och Yamaha hanterar dessa data.  När fordonets ägare medger det
 När det krävs enligt lag
 Om Yamaha behöver använda dessa
data vid juridiska processer
 När data inte gäller ett specifikt fordon
eller en ägare
1. Diagnoskontakt
1
https://www.yamaha-motor.eu/se/
privacy/sekretesspolicy.aspx
UB96M2M0.book Page 2 Friday, September 6, 2019 4:06 PM
