YAMAHA FJR1300AS 2018 Instructieboekje (in Dutch)

Periodiek on derhou d en afstellin g
6-10
6
3. Trek de onderzijde van het paneel
naar buiten, trek de voorzijde van het
paneel naar beneden en schuif het pa-
neel dan naar voren om het aan de
achterzijde los te maken zoals ge-
toond.
Aanbrengen van een paneel
1. Plaats het paneel in de oorspronkelij- ke positie en breng dan de bouten en
snelsluitschroeven aan. 2. Breng de zadels aan.
1. Paneel C
2. Snelsluitschroef
3. Bout
1. Paneel B
12
2
2 3
3
1
1. Paneel B
1
UB95D1D0.book Page 10 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstelling
6-11
6
DAU19653

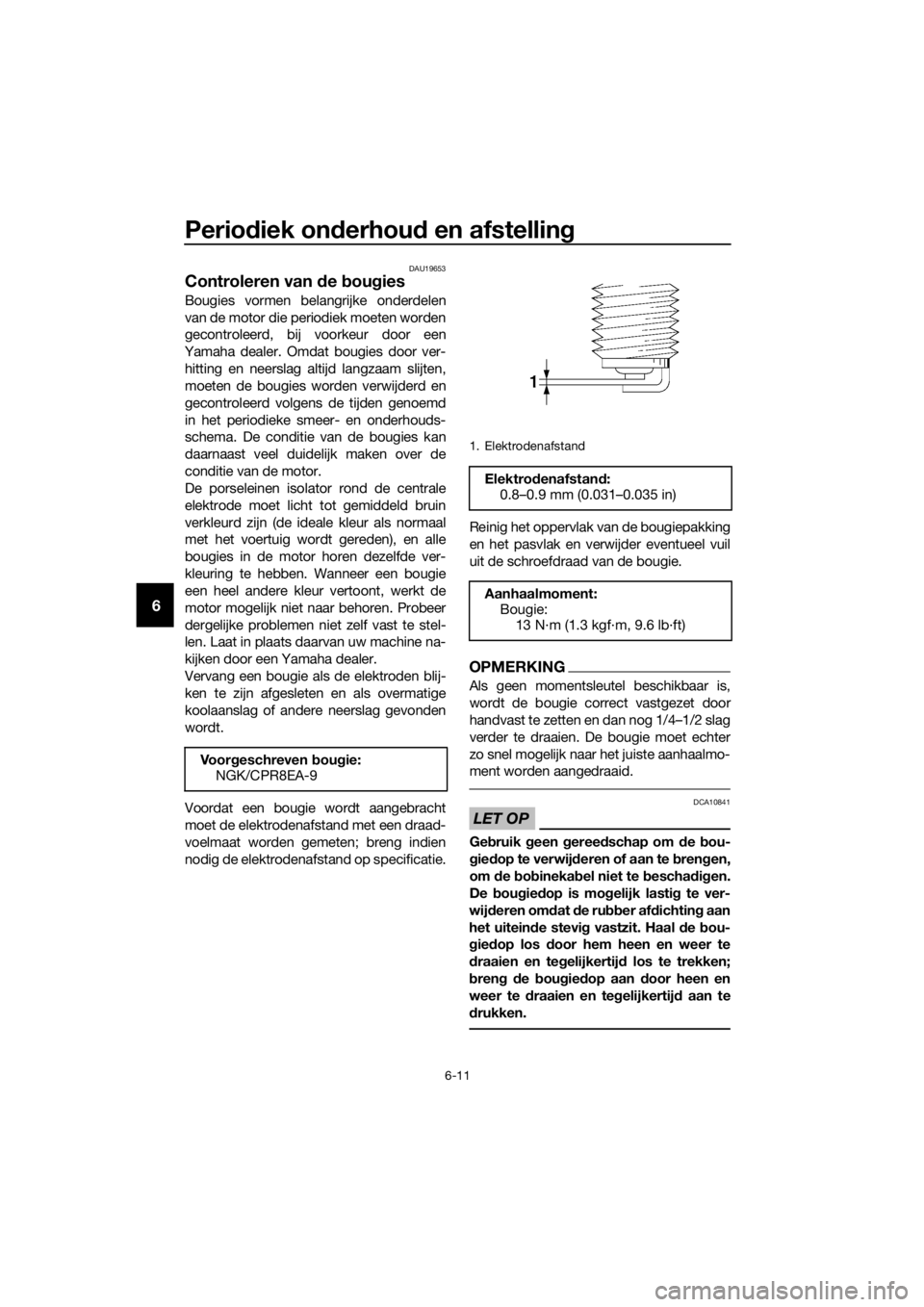

Controleren van de bou gies
Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver- hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie. Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKING
Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
LET OP
DCA10841
Ge
bruik geen gereed schap om de bou-
g ie dop te verwijd eren of aan te bren gen,
om de bobinekab el niet te bescha dig en.
De bou gie dop is mo gelijk lasti g te ver-
wij deren om dat de ru bber af dichtin g aan
het uitein de stevi g vastzit. Haal de bou-
g ie dop los door hem heen en weer te
d raaien en teg elijkertijd los te trekken;
b ren g d e bou gie dop aan door heen en
weer te draaien en te gelijkertij d aa
n te
d rukken.
Voor geschreven bou gie:
NGK/CPR8EA-9
1. Elektrodenafstand
Elektro denafstan d:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment: Bougie:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB95D1D0.book Page 11 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstellin g
6-12
6
DAU36112

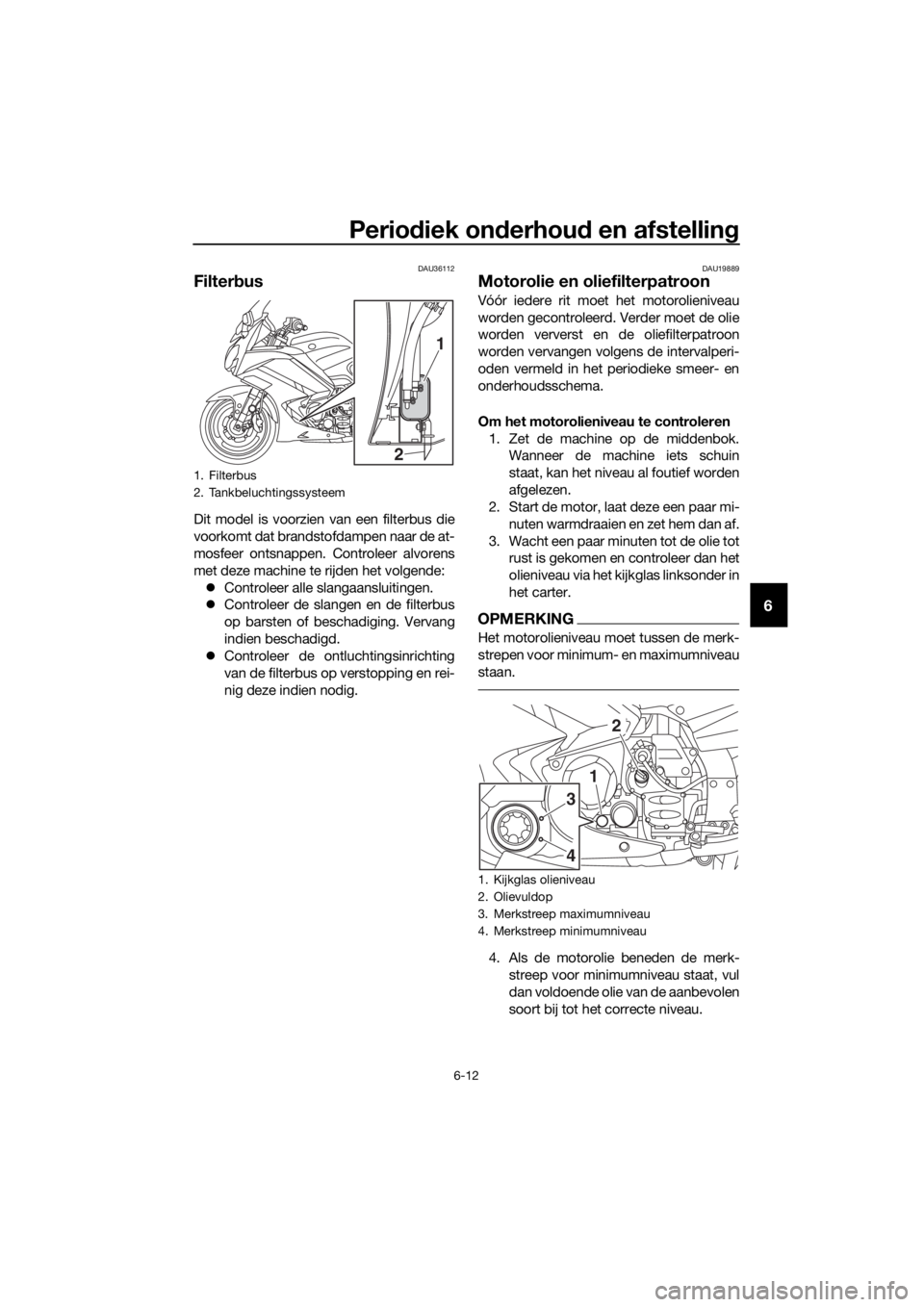

Filterbus
Dit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
 Controleer alle slangaansluitingen.
 Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU19889
Motorolie en oliefilterpatroon
Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op de middenbok. Wanneer de machine iets schuin
staat, kan het niveau al foutief worden
afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen en controleer dan het
olieniveau via het kijkglas linksonder in
het carter.
OPMERKING
Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.
1. Filterbus
2. Tankbeluchtingssysteem
1
2
1. Kijkglas olieniveau
2. Olievuldop
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
31
4
2
UB95D1D0.book Page 12 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstelling
6-13
6

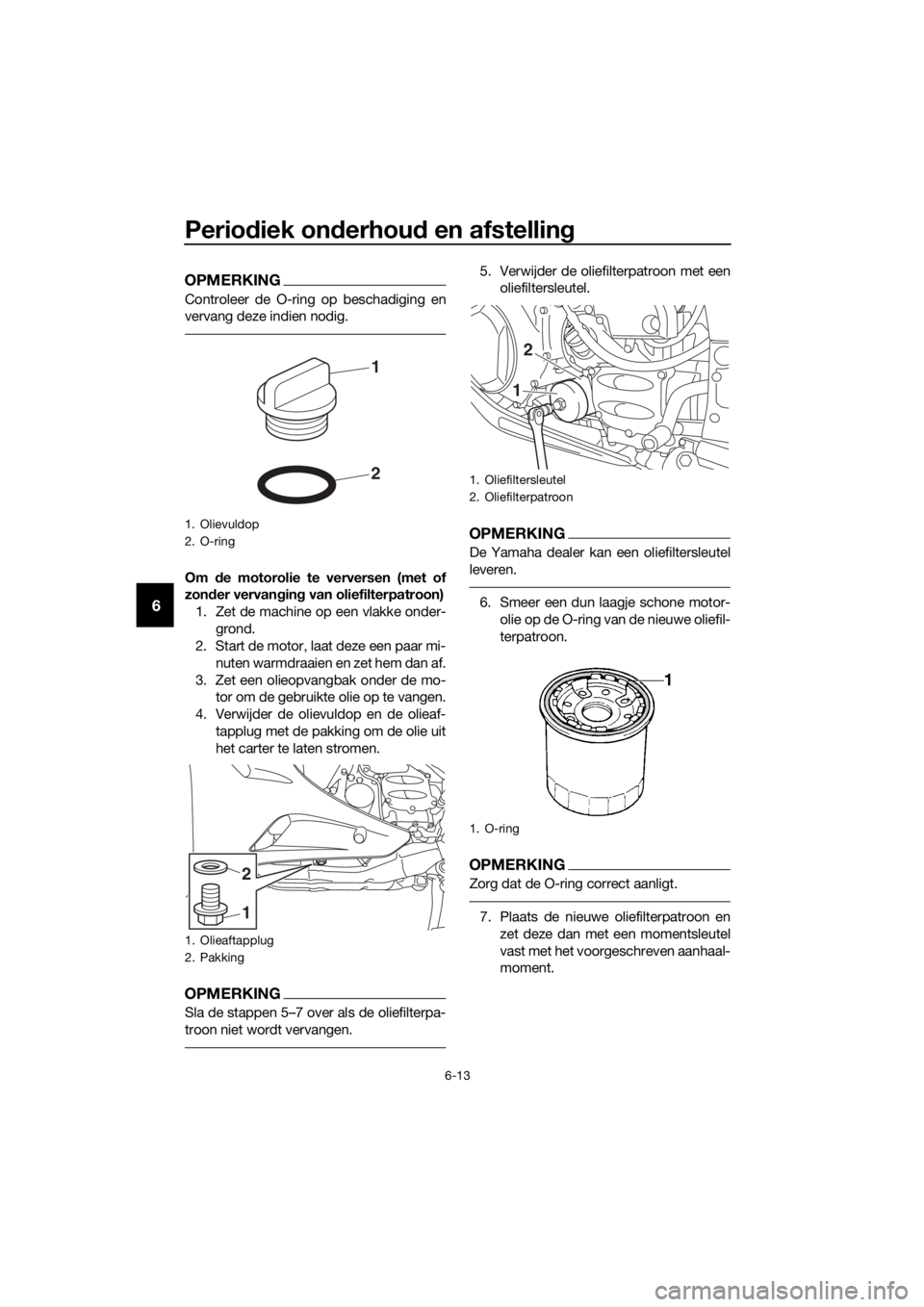

OPMERKING
Controleer de O-ring op beschadiging en
vervang deze indien nodig.
Om de motorolie te verversen (met of
zon der vervan gin g van oliefilterpatroon)
1. Zet de machine op een vlakke onder- grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de mo- tor om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf- tapplug met de pakking om de olie uit
het carter te laten stromen.
OPMERKING
Sla de stappen 5–7 over als de oliefilterpa-
troon niet wordt vervangen.
5. Verwijder de oliefilterpatroon met eenoliefiltersleutel.
OPMERKING
De Yamaha dealer kan een oliefiltersleutel
leveren.
6. Smeer een dun laagje schone motor-
olie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKING
Zorg dat de O-ring correct aanligt.
7. Plaats de nieuwe oliefilterpatroon enzet deze dan met een momentsleutel
vast met het voorgeschreven aanhaal-
moment.
1. Olievuldop
2. O-ring
1. Olieaftapplug
2. Pakking
2
1
1
2
1. Oliefiltersleutel
2. Oliefilterpatroon
1. O-ring
1
2
UB95D1D0.book Page 13 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstellin g
6-14
6

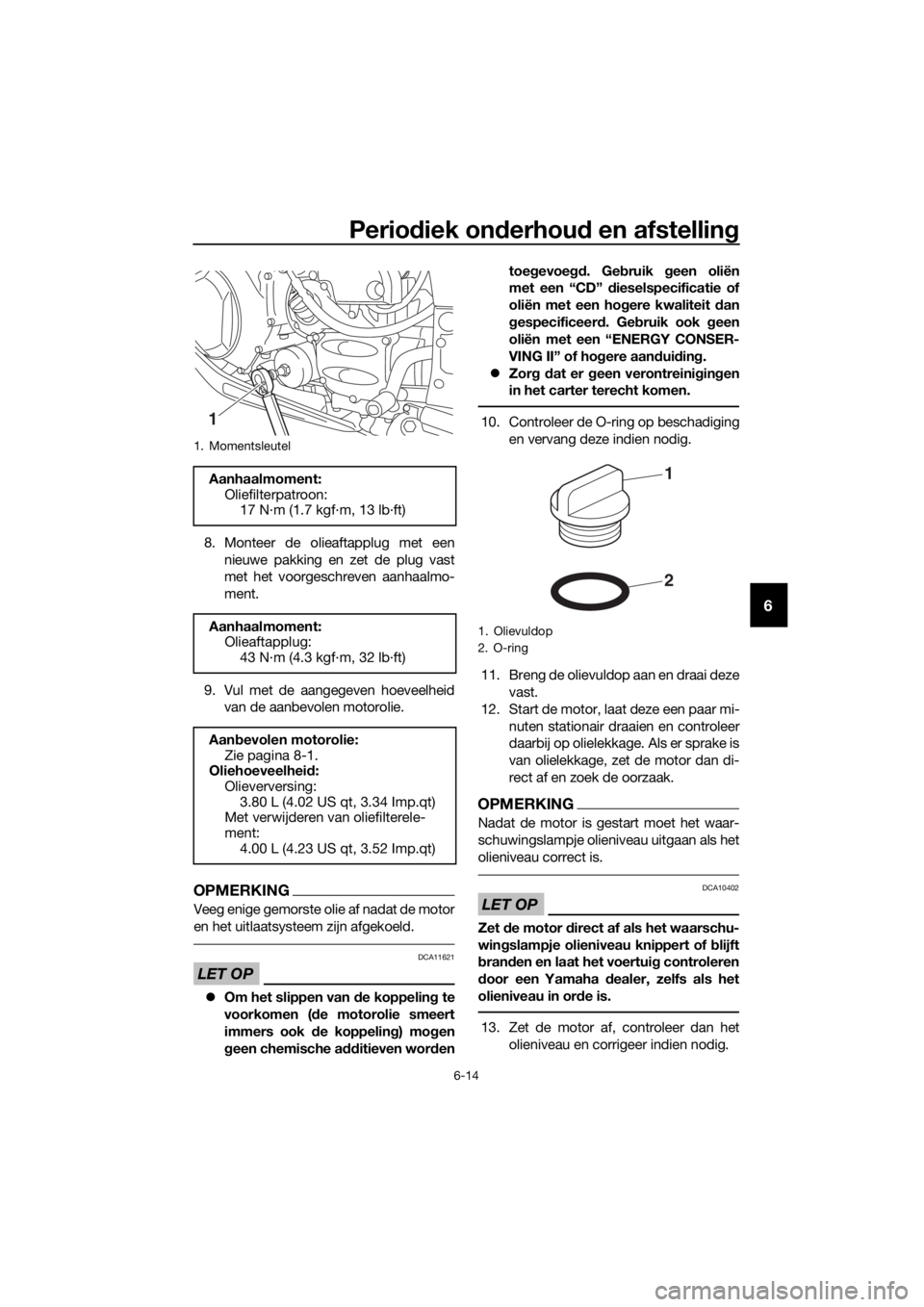

8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul met de aangegeven hoeveelheid van de aanbevolen motorolie.
OPMERKING
Veeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11621
Om het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook de koppelin g) mo gen
g een chemische add itieven worden toe
gevoe gd. Ge bruik geen oliën
met een “CD” d ieselspecificatie of
oliën met een ho gere kwaliteit dan
g especificeer d. Ge bruik ook geen
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g.
 Zor g d at er g een verontreini gin gen
in het carter terecht komen.
10. Controleer de O-ring op beschadiging
en vervang deze indien nodig.
11. Breng de olievuldop aan en draai deze vast.
12. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage . Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKING
Nadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.
LET OP
DCA10402
Zet de motor direct af als het waarschu-
win gslampje olieniveau knippert of blijft
b ran den en laat het voertui g controleren
d oor een Yamaha dealer, zelfs als het
olieniveau in or de is.
13. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
1. Momentsleutel
Aanhaalmoment:Oliefilterpatroon:17 N·m (1.7 kgf·m, 13 lb·ft)
Aanhaalmoment: Olieaftapplug:
43 N·m (4.3 kgf·m, 32 lb·ft)
Aan bevolen motorolie:
Zie pagina 8-1.
Oliehoeveelhei d:
Olieverversing:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Met verwijderen van oliefilterele-
ment:
4.00 L (4.23 US qt, 3.52 Imp.qt)
1
1. Olievuldop
2. O-ring
2
1
UB95D1D0.book Page 14 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstelling
6-15
6
DAU20017

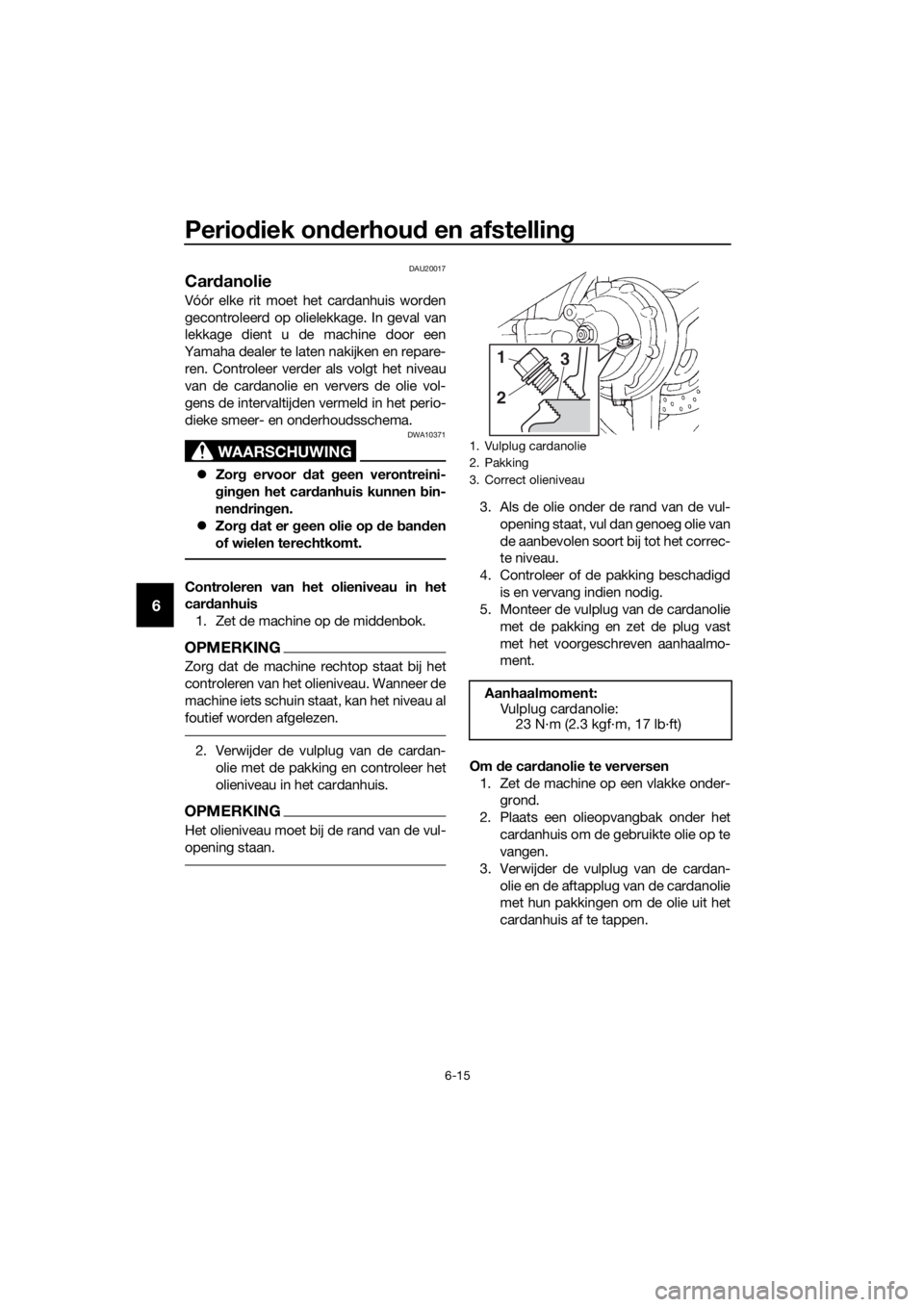

Card anolie
Vóór elke rit moet het cardanhuis worden
gecontroleerd op olielekkage. In geval van
lekkage dient u de machine door een
Yamaha dealer te laten nakijken en repare- ren. Controleer verder als volgt het niveau
van de cardanolie en ververs de olie vol-
gens de intervaltijden vermeld in het perio-
dieke smeer- en onderhoudsschema.
WAARSCHUWING
DWA10371
 Zor g ervoor dat geen verontreini-
g in gen het car danhuis kunnen bin-
nend ringen.
 Zor g d at er geen olie op de ban den
of wielen terechtkomt.
Controleren van het olieniveau in het
car danhuis
1. Zet de machine op de middenbok.
OPMERKING
Zorg dat de machine rechtop staat bij het
controleren van het olieniveau. Wanneer de
machine iets schuin staat, kan het niveau al
foutief worden afgelezen.
2. Verwijder de vulplug van de cardan- olie met de pakking en controleer het
olieniveau in het cardanhuis.
OPMERKING
Het olieniveau moet bij de rand van de vul-
opening staan.
3. Als de olie onder de rand van de vul-
opening staat, vul dan genoeg olie van
de aanbevolen soort bij tot het correc-
te niveau.
4. Controleer of de pakking beschadigd is en vervang indien nodig.
5. Monteer de vulplug van de cardanolie
met de pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
Om de car danolie te verversen
1. Zet de machine op een vlakke onder- grond.
2. Plaats een olieopvangbak onder het cardanhuis om de gebruikte olie op te
vangen.
3. Verwijder de vulplug van de cardan- olie en de aftapplug van de cardanolie
met hun pakkingen om de olie uit het
cardanhuis af te tappen.
1. Vulplug cardanolie
2. Pakking
3. Correct olieniveau
Aanhaalmoment:Vulplug cardanolie:23 N·m (2.3 kgf·m, 17 lb·ft)
3
2
1
UB95D1D0.book Page 15 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstellin g
6-16
6

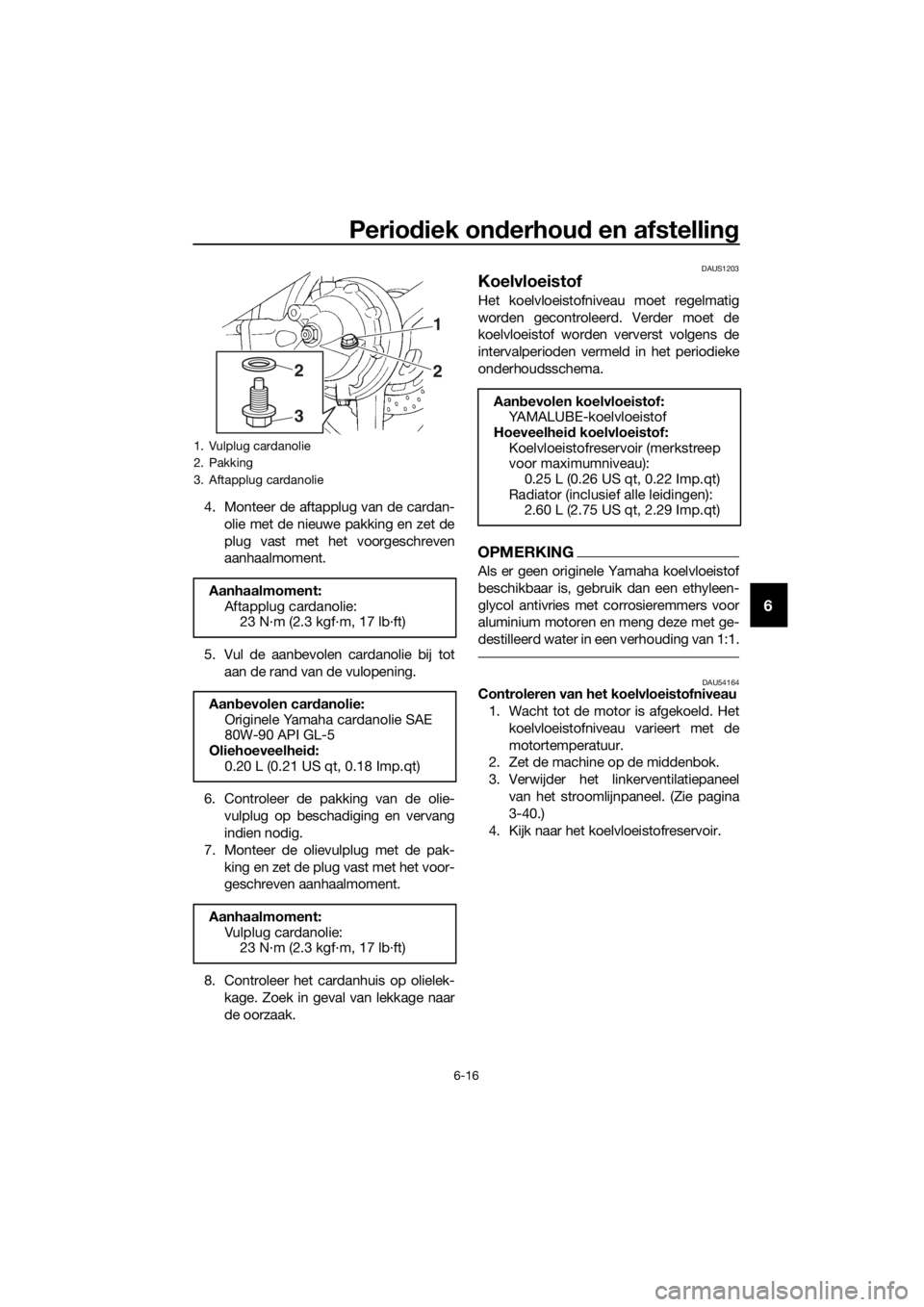

4. Monteer de aftapplug van de cardan-
olie met de nieuwe pakking en zet de
plug vast met het voorgeschreven
aanhaalmoment.
5. Vul de aanbevolen cardanolie bij tot aan de rand van de vulopening.
6. Controleer de pakking van de olie- vulplug op beschadiging en vervang
indien nodig.
7. Monteer de olievulplug met de pak- king en zet de plug vast met het voor-
geschreven aanhaalmoment.
8. Controleer het cardanhuis op olielek- kage. Zoek in geval van lekkage naar
de oorzaak.
DAUS1203
Koelvloeistof
Het koelvloeistofniveau moet regelmatig
worden gecontroleerd. Verder moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.
OPMERKING
Als er geen originele Yamaha koelvloeistof
beschikbaar is, gebruik dan een ethyleen-
glycol antivries met corrosieremmers voor
aluminium motoren en meng deze met ge-
destilleerd water in een verhouding van 1:1.
DAU54164Controleren van het koelvloeistofniveau1. Wacht tot de motor is afgekoeld. Het
koelvloeistofniveau varieert met de
motortemperatuur.
2. Zet de machine op de middenbok.
3. Verwijder het linkerventilatiepaneel
van het stroomlijnpaneel. (Zie pagina
3-40.)
4. Kijk naar het koelvloeistofreservoir.
1. Vulplug cardanolie
2. Pakking
3. Aftapplug cardanolie
Aanhaalmoment: Aftapplug cardanolie:23 N·m (2.3 kgf·m, 17 lb·ft)
Aan bevolen car danolie:
Originele Yamaha cardanolie SAE
80W-90 API GL-5
Oliehoeveelhei d:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Aanhaalmoment: Vulplug cardanolie:23 N·m (2.3 kgf·m, 17 lb·ft)
1
2
32
Aan bevolen koelvloeistof:
YAMALUBE-koelvloeistof
Hoeveelhei d koelvloeistof:
Koelvloeistofreservoir (merkstreep
voor maximumniveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 2.60 L (2.75 US qt, 2.29 Imp.qt)
UB95D1D0.book Page 16 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstelling
6-17
6
5. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimum-
niveau bevindt, open dan de reser-
voirdop. WAARSCHUWING!
Verwij der alleen de dop van het
koelvloeistofreservoir. Pro beer
nooit om de rad iatorvul dop te ver-
wij deren als de motor kou d is.
[DWA15162]
6. Vul koelvloeistof of gedestilleerd water
bij tot aan de merkstreep voor maxi-
mumniveau en sluit de reservoirdop.
LET OP: Als er geen koelvloeistof
aanwezi g is, g eb ruik dan in plaats
d aarvan ged istilleer d water of ont-
har d leid ingwater. Ge bruik geen
har d water of zout water, dit is
scha delijk voor de motor. Als er in
plaats van koelvloeistof water is ge-
b ruikt, vervan g d it dan zo snel mo- g
elijk door koelvloeistof, an ders is
het systeem niet bescherm d te gen
vorst en corrosie. Als er water aan
d e koelvloeistof is toeg evoegd, laat
d an een Yamaha d ealer zo snel mo-
g elijk het antivries gehalte van d e
koelvloeistof controleren om te
voorkomen dat de effectiviteit van
d e koelvloeistof afneemt.
[DCA10473]
7. Monteer het paneel.
DAU33032De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
b eer nooit om de ra diatorvul dop te ver-
wij deren als d e motor warm is.
[DWA10382]
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Dop koelvloeistofreservoir
2
1
3
1
UB95D1D0.book Page 17 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstellin g
6-18
6
DAU40372
Luchtfilterelement
Het luchtfilterelement moet worden gerei-
nigd of vervangen volgens de intervalperio-
den vermeld in het periodieke smeer- en
onderhoudsschema. Vraag een Yamaha
dealer het luchtfilterelement te reinigen of
te vervangen.
DAU44735
Stationair toerental controleren
Controleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
Stationair toerental:1000–1100 tpm
UB95D1D0.book Page 18 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstelling
6-19
6
DAU21386
De vrije sla g van d e gas greep
controleren
Meet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
DAU21403
Klepspelin g
De kleppen zijn een belangrijke motorcom-
ponent, en aangezien de klepspeling bij ge-
bruik verandert moeten ze worden
gecontroleerd en afgesteld volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema. Niet-afgestelde klep-
pen kunnen resulteren in een onjuist lucht-
brandstofmengsel, motorgeluid en uitein-
delijk motorschade. Laat om dit te voorko-
men de klepspeling regelmatig controleren
en afstellen door uw Yamaha dealer.
OPMERKING
Dit onderhoud moet worden uitgevoerd bij
een koude motor.1. Vrije slag van gasgreep
Vrije sl ag van gas greep:
1.0–3.0 mm (0.04–0.12 in)
1
UB95D1D0.book Page 19 Tuesday, July 18, 2017 8:53 AM
