YAMAHA FJR1300AS 2018 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-37
3
5. Steek het uitsteeksel aan de voorzijde
van het bestuurderszadel in zadelbe-
vestiging A zoals getoond.
6. Lijn het uitsteeksel aan de onderzijde van het bestuurderszadel uit met sleuf
“L” en druk dan zoals getoond de ach-
terzijde van het zadel omlaag om te
vergrendelen.
7. Installeer het duozadel.
OPMERKING
Controleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
DAU73470
Op ber gcompartiment
Het opbergcompartiment bevindt zich on-
der het duozadel. (Zie pagina 3-34.)
LET OP
DCA23290
De IMU b evat geen on der delen die door
d e geb ruiker kunnen wor den on derhou-
d en en is zeer gevoeli g. Het wor dt daar-
om af gerad en om d e beschermkap te
verwij deren, vreem de materialen bij de
IMU te plaatsen of d e IMU rechtstreeks
te hanteren.
 Verplaats de IMU niet en monteer
d eze niet op een an dere plaats.
 Stel de IMU niet bloot aan krachti ge
schokken of vocht.
 Sluit het ontluchtin gsg at van d e
IMU niet af en reini g het niet met
perslucht.
Als documenten of andere voorwerpen in
het opbergcompartiment worden opgebor-
gen, doe ze dan in een plastic zak om nat
worden te voorkomen. Zorg bij het wassen
van de machine dat geen water het opberg-
compartiment kan binnendringen.
WAARSCHUWING
DWA10962
 Overschrij d het maximumlaa dge-
wicht van 3 k g (7 l b) van het op ber g-
compartiment niet.
1. Uitsteeksel
2. Afdekpaneel zadelbevestiging
3. Zadelbevestiging A (voor lage stand)
1. Sleuf “L”
12
3
1. Opbergcompartiment
2. Beschermkap
3. Inertiële meeteenheid (IMU)
1
2
23
UB95D1D0.book Page 37 Tuesday, July 18, 2017 8:53 AM

Functies van instrumenten en bed iening selementen
3-38
3
Overschrij d het maximumlaa dge-
wicht van 208 k g (459 l b) voor de
machine niet.DAU39482
Accessoire box
De accessoirebox bevindt zich naast het in-
strumentenpaneel.
Om de accessoire box te openen
1. Steek de sleutel in het contactslot en draai deze naar “ON”.
2. Druk op de knop van de accessoire-
box en open dan het deksel.
3. Draai de sleutel naar “OFF” om de accu te sparen.
Om de accessoire box te sluiten
1. Klap het deksel van de accessoirebox
omlaag.
2. Neem de sleutel uit.
LET OP
DCA11802
Plaats geen hitteg evoelige voorwerpen
in de accessoire box. De accessoire box
kan heet wor den wanneer d e motor
d raait of d e machine in d irect zonlicht is
g eplaatst.
WAARSCHUWING
DWA11422
 Overschrij d het maximumlaadge-
wicht van 0.3 kg (0.66 lb) voor de ac-
cessoire box niet.
1. Deksel accessoirebox
2. Accessoirebox
3. Knop accessoirebox
1
23
UB95D1D0.book Page 38 Tuesday, July 18, 2017 8:53 AM

Functies van instrumenten en bed ienin gselementen
3-39
3
 Overschrij d het maximum gewicht
van 208 k g (459 l b) voor het voertui g
niet.DAU39612
Aanpassen van de koplamp-
hoo gte
De koplamp is voorzien van afstelknoppen
voor het hoger of lager richten van de licht-
bundels. Het aanpassen van de koplamp-
hoogte kan nodig zijn om het zicht te
verbeteren en om te voorkomen dat tegen-
liggers worden verblind wanneer het voer-
tuig zwaarder of minder zwaar beladen is
dan gebruikelijk. Houd u bij het afstellen
van de koplampen aan de plaatselijke wet-
en regelgeving.
Draai de knoppen in richting (a) om de kop-
lampen hoger te zetten. Draai de knoppen
in richting (b) om de koplampen lager te
zetten.
1. Knop koplamphoogteverstelling
11
(b)(a)(b)(a)
UB95D1D0.book Page 39 Tuesday, July 18, 2017 8:53 AM

Functies van instrumenten en bed iening selementen
3-40
3
DAU39642

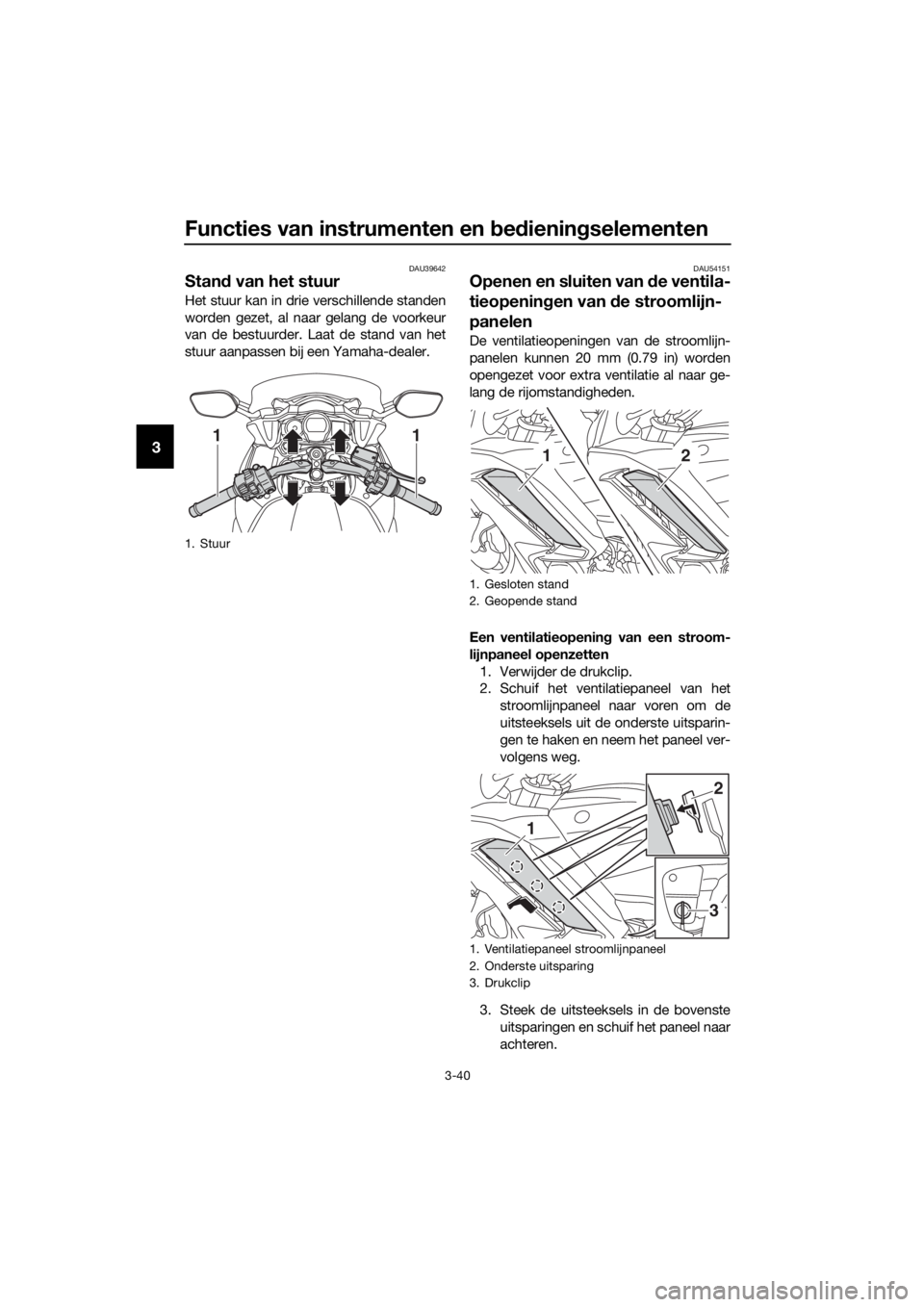

Stand van het stuur
Het stuur kan in drie verschillende standen
worden gezet, al naar gelang de voorkeur
van de bestuurder. Laat de stand van het
stuur aanpassen bij een Yamaha-dealer.
DAU54151
Openen en sluiten van d e ventila-
tieopenin gen van de stroomlijn-
panelen
De ventilatieopeningen van de stroomlijn-
panelen kunnen 20 mm (0.79 in) worden
opengezet voor extra ventilatie al naar ge-
lang de rijomstandigheden.
Een ventilatieopenin g van een stroom-
lijnpaneel openzetten 1. Verwijder de drukclip.
2. Schuif het ventilatiepaneel van het stroomlijnpaneel naar voren om de
uitsteeksels uit de onderste uitsparin-
gen te haken en neem het paneel ver-
volgens weg.
3. Steek de uitsteeksels in de bovenste uitsparingen en schuif het paneel naar
achteren.
1. Stuur
11
1. Gesloten stand
2. Geopende stand
1. Ventilatiepaneel stroomlijnpaneel
2. Onderste uitsparing
3. Drukclip
12
3
1
2
UB95D1D0.book Page 40 Tuesday, July 18, 2017 8:53 AM

Functies van instrumenten en bed ienin gselementen
3-41
3
4. Breng de drukclip aan.
Een ventilatieopenin g van een stroom-
lijnpaneel sluiten 1. Verwijder de drukclip.
2. Schuif het ventilatiepaneel van het
stroomlijnpaneel naar voren om de
uitsteeksels uit de bovenste uitsparin-
gen te haken en neem het paneel ver-
volgens weg.
3. Steek de uitsteeksels in de onderste uitsparingen en schuif het paneel naar
achteren. 4. Breng de drukclip aan.
OPMERKING
Controleer voordat u gaat rijden of de ven-
tilatiepanelen van het stroomlijnpaneel
goed vastzitten.
1. Uitsteeksel
2. Bovenste uitsparing
3. Drukclip
1. Ventilatiepaneel stroomlijnpaneel
2. Bovenste uitsparing
3. Drukclip
1
3
2
3
1
2
1. Uitsteeksel
2. Onderste uitsparing
3. Drukclip
13
2
UB95D1D0.book Page 41 Tuesday, July 18, 2017 8:53 AM

Functies van instrumenten en bed iening selementen
3-42
3
DAU39672

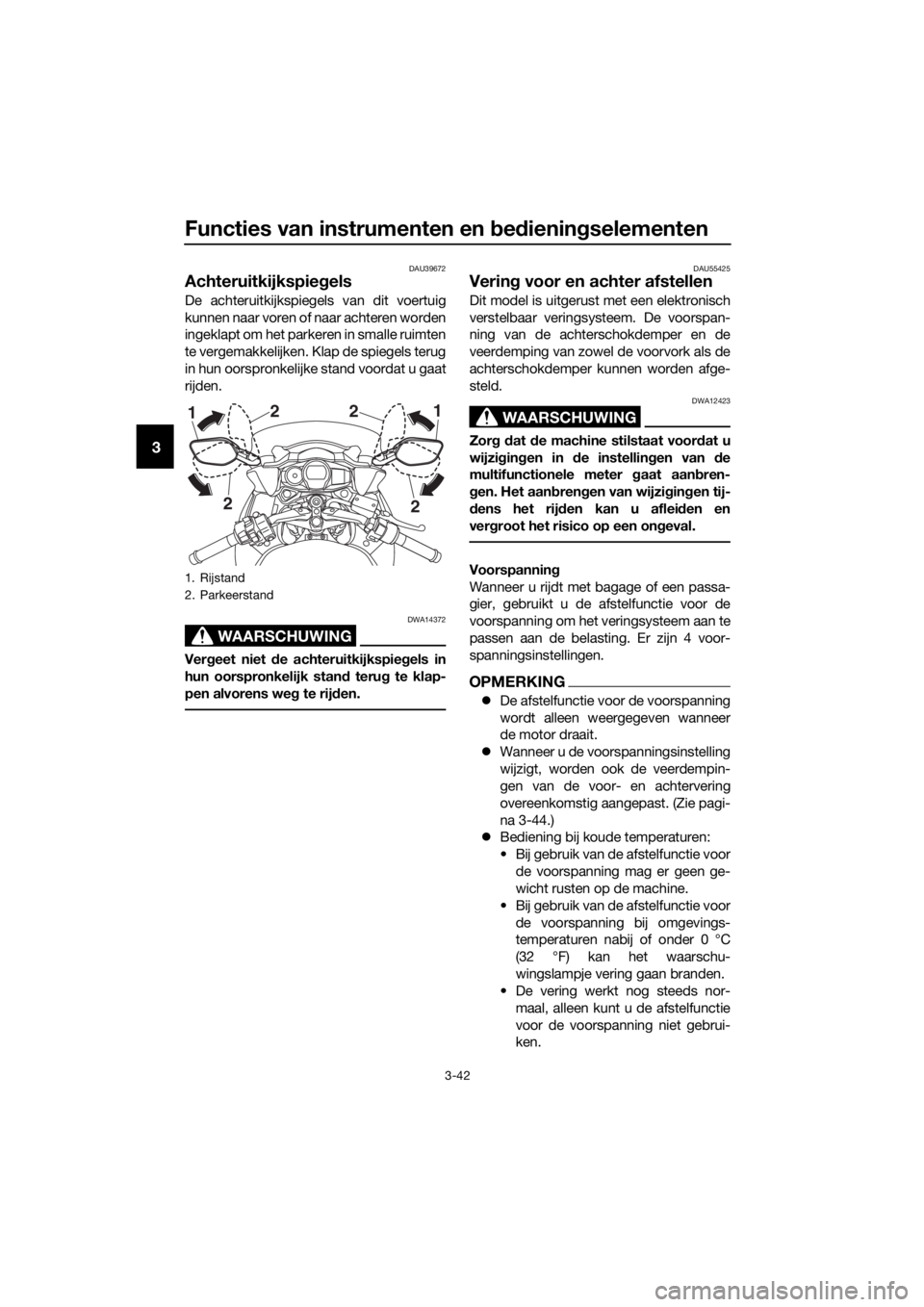

Achteruitkijkspie gels
De achteruitkijkspiegels van dit voertuig
kunnen naar voren of naar achteren worden
ingeklapt om het parkeren in smalle ruimten
te vergemakkelijken. Klap de spiegels terug
in hun oorspronkelijke stand voordat u gaat
rijden.
WAARSCHUWING
DWA14372
Ver geet niet d e achteruitkijkspie gels in
hun oorspronkelijk stan d teru g te klap-
pen alvorens we g te rij den.
DAU55425
Verin g voor en achter afstellen
Dit model is uitgerust met een elektronisch
verstelbaar veringsysteem. De voorspan-
ning van de achterschokdemper en de
veerdemping van zowel de voorvork als de
achterschokdemper kunnen worden afge-
steld.
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in de instellin gen van d e
multifunctionele meter g aat aanbren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
Voorspannin g
Wanneer u rijdt met bagage of een passa-
gier, gebruikt u de afstelfunctie voor de
voorspanning om het veringsysteem aan te
passen aan de belasting. Er zijn 4 voor-
spanningsinstellingen.
OPMERKING
 De afstelfunctie voor de voorspanning
wordt alleen weergegeven wanneer
de motor draait.
 Wanneer u de voorspanningsinstelling
wijzigt, worden ook de veerdempin-
gen van de voor- en achtervering
overeenkomstig aangepast. (Zie pagi-
na 3-44.)
 Bediening bij koude temperaturen:
• Bij gebruik van de afstelfunctie voor de voorspanning mag er geen ge-
wicht rusten op de machine.
• Bij gebruik van de afstelfunctie voor de voorspanning bij omgevings-
temperaturen nabij of onder 0 °C
(32 °F) kan het waarschu-
wingslampje vering gaan branden.
• De vering werkt nog steeds nor-
maal, alleen kunt u de afstelfunctie
voor de voorspanning niet gebrui-
ken.
1. Rijstand
2. Parkeerstand
2
2
1
2 2
1
UB95D1D0.book Page 42 Tuesday, July 18, 2017 8:53 AM

Functies van instrumenten en bed ienin gselementen
3-43
3
• Om het waarschuwingslampje ve-
ring terug te stellen, wacht u onge-
veer 6 minuten en zet u vervolgens
het contactslot uit of zet u direct het
contactslot uit en wacht u vervol-
gens 6 minuten.
• Laat als het waarschuwingslampje vering blijft branden de machine na-
kijken door een Yamaha dealer.

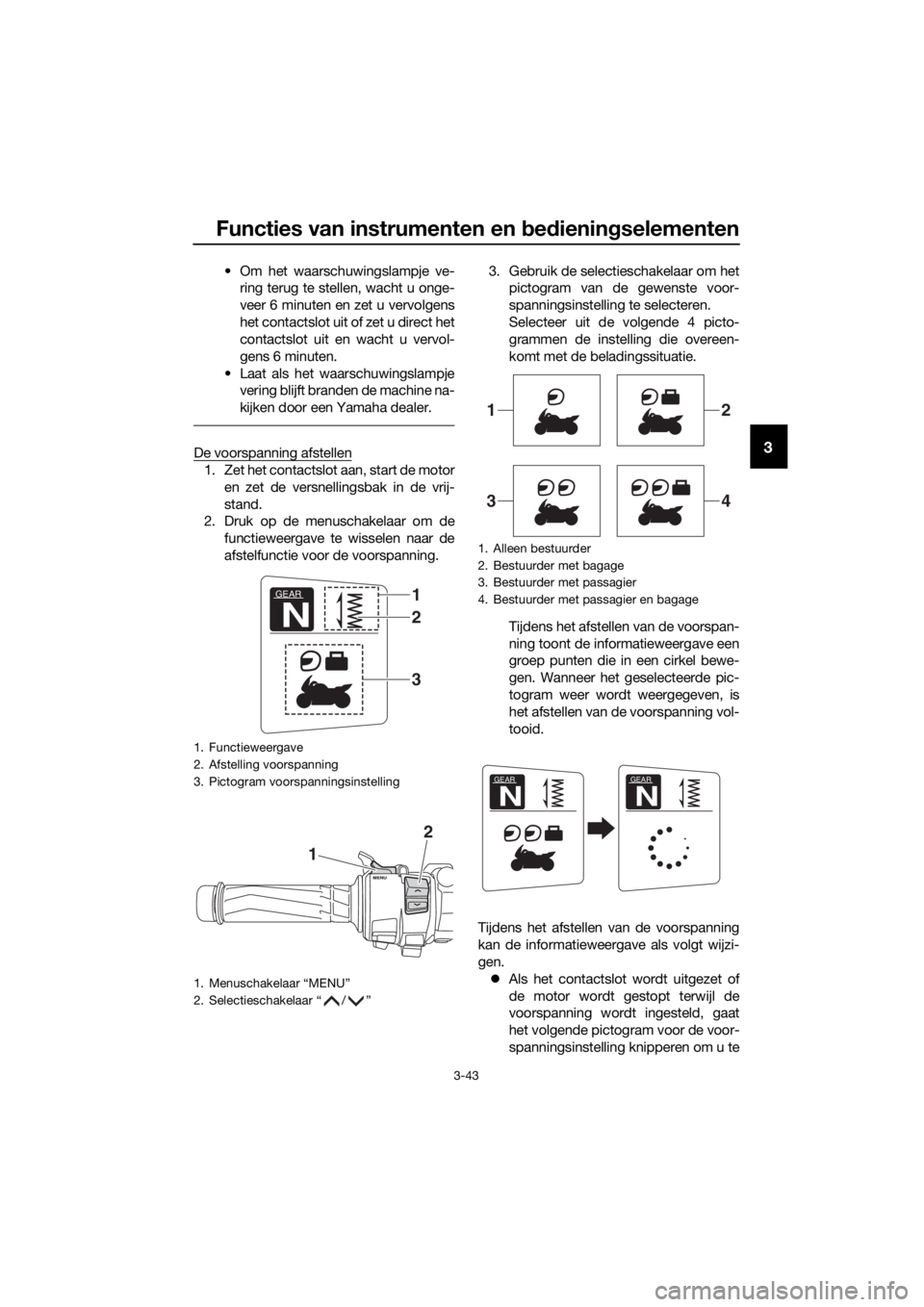

De voorspanning afstellen
1. Zet het contactslot aan, start de motor
en zet de versnellingsbak in de vrij-
stand.
2. Druk op de menuschakelaar om de
functieweergave te wisselen naar de
afstelfunctie voor de voorspanning. 3. Gebruik de selectieschakelaar om het
pictogram van de gewenste voor-
spanningsinstelling te selecteren.
Selecteer uit de volgende 4 picto-
grammen de instelling die overeen-
komt met de beladingssituatie.
Tijdens het afstellen van de voorspan-
ning toont de informatieweergave een
groep punten die in een cirkel bewe-
gen. Wanneer het geselecteerde pic-
togram weer wordt weergegeven, is
het afstellen van de voorspanning vol-
tooid.
Tijdens het afstellen van de voorspanning
kan de informatieweergave als volgt wijzi-
gen.  Als het contactslot wordt uitgezet of
de motor wordt gestopt terwijl de
voorspanning wordt ingesteld, gaat
het volgende pictogram voor de voor-
spanningsinstelling knipperen om u te
1. Functieweergave
2. Afstelling voorspanning
3. Pictogram voorspanningsinstelling
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
GEAR
N
1
3
2
1
2
1. Alleen bestuurder
2. Bestuurder met bagage
3. Bestuurder met passagier
4. Bestuurder met passagier en bagage
12
34
GEAR
N
GEAR
N
UB95D1D0.book Page 43 Tuesday, July 18, 2017 8:53 AM

Functies van instrumenten en bed iening selementen
3-44
3

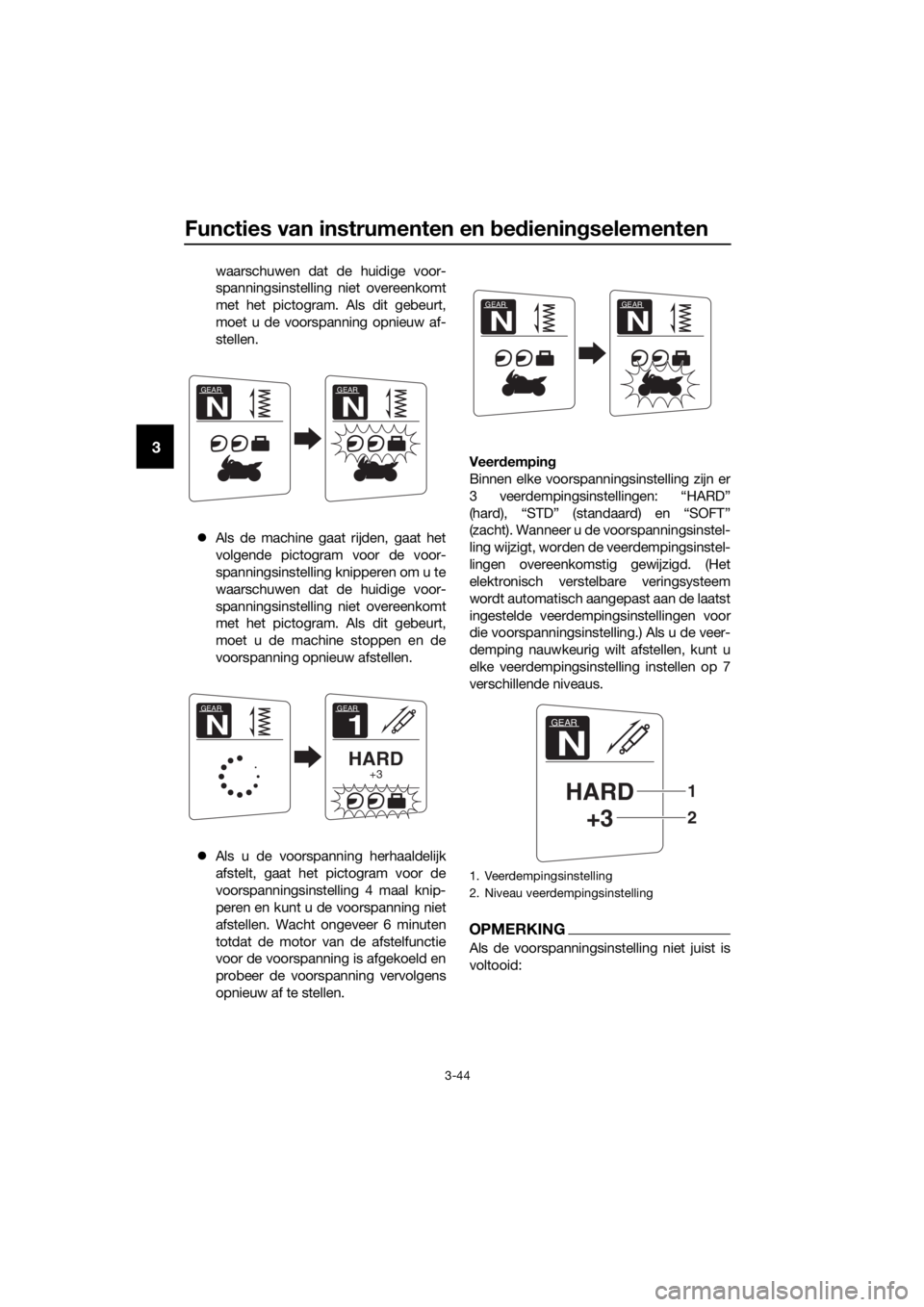

waarschuwen dat de huidige voor-
spanningsinstelling niet overeenkomt
met het pictogram. Als dit gebeurt,
moet u de voorspanning opnieuw af-
stellen.
 Als de machine gaat rijden, gaat het
volgende pictogram voor de voor-
spanningsinstelling knipperen om u te
waarschuwen dat de huidige voor-
spanningsinstelling niet overeenkomt
met het pictogram. Als dit gebeurt,
moet u de machine stoppen en de
voorspanning opnieuw afstellen.
 Als u de voorspanning herhaaldelijk
afstelt, gaat het pictogram voor de
voorspanningsinstelling 4 maal knip-
peren en kunt u de voorspanning niet
afstellen. Wacht ongeveer 6 minuten
totdat de motor van de afstelfunctie
voor de voorspanning is afgekoeld en
probeer de voorspanning vervolgens
opnieuw af te stellen. Veerd
empin g
Binnen elke voorspanningsinstelling zijn er
3 veerdempingsinstellingen: “HARD”
(hard), “STD” (standaard) en “SOFT”
(zacht). Wanneer u de voorspanningsinstel-
ling wijzigt, worden de veerdempingsinstel-
lingen overeenkomstig gewijzigd. (Het
elektronisch verstelbare veringsysteem
wordt automatisch aangepast aan de laatst
ingestelde veerdempingsinstellingen voor
die voorspanningsinstelling.) Als u de veer-
demping nauwkeurig wilt afstellen, kunt u
elke veerdempingsinstelling instellen op 7
verschillende niveaus.
OPMERKING
Als de voorspanningsinstelling niet juist is
voltooid:
GEAR
N
GEAR
N
GEAR
1
HARD+3
GEAR
N
1. Veerdempingsinstelling
2. Niveau veerdempingsinstelling
GEAR
N
GEAR
N
GEAR
N
HARD +3
2
1
UB95D1D0.book Page 44 Tuesday, July 18, 2017 8:53 AM

Functies van instrumenten en bed ienin gselementen
3-45
3

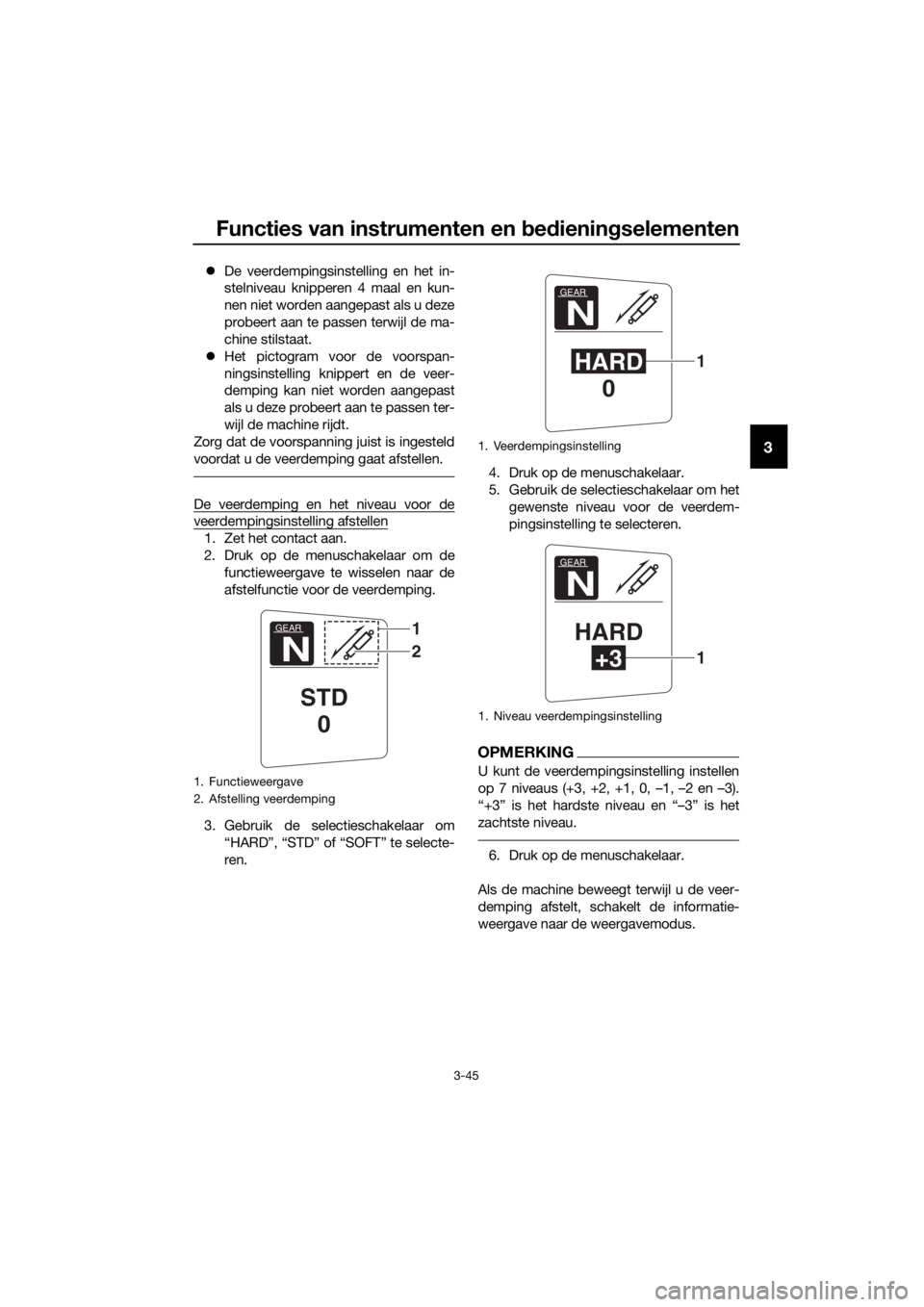

 De veerdempingsinstelling en het in-
stelniveau knipperen 4 maal en kun-
nen niet worden aangepast als u deze
probeert aan te passen terwijl de ma-
chine stilstaat.
 Het pictogram voor de voorspan-
ningsinstelling knippert en de veer-
demping kan niet worden aangepast
als u deze probeert aan te passen ter-
wijl de machine rijdt.
Zorg dat de voorspanning juist is ingesteld
voordat u de veerdemping gaat afstellen.
De veerdemping en het niveau voor de
veerdempingsinstelling afstellen
1. Zet het contact aan.
2. Druk op de menuschakelaar om de functieweergave te wisselen naar de
afstelfunctie voor de veerdemping.
3. Gebruik de selectieschakelaar om “HARD”, “STD” of “SOFT” te selecte-
ren. 4. Druk op de menuschakelaar.
5. Gebruik de selectieschakelaar om het
gewenste niveau voor de veerdem-
pingsinstelling te selecteren.
OPMERKING
U kunt de veerdempingsinstelling instellen
op 7 niveaus (+3, +2, +1, 0, –1, –2 en –3).
“+3” is het hardste niveau en “–3” is het
zachtste niveau.
6. Druk op de menuschakelaar.
Als de machine beweegt terwijl u de veer-
demping afstelt, schakelt de informatie-
weergave naar de weergavemodus.
1. Functieweergave
2. Afstelling veerdemping
GEAR
N
STD 0
1
2
1. Veerdempingsinstelling
1. Niveau veerdempingsinstelling
GEAR
N
HARD 01
GEAR
N
HARD
+31
UB95D1D0.book Page 45 Tuesday, July 18, 2017 8:53 AM

Functies van instrumenten en bed iening selementen
3-46
3
WAARSCHUWING
DWA16421
De achterschok demperunit is gevul d
met stikstof gas on der ho ge druk. Lees
d e on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunit.
 Pro beer de gascilin der niet te ope-
nen en b lijf er verder vanaf.
 Stel de schokd emperunit niet b loot
aan open vuur of een an dere hitte-
b ron. Hier door kan de gas druk zo
hoo g oplopen dat de unit explo-
d eert.
 Voorkom vervormin g of b escha di-
g in g van de cilin der. Scha de aan de
cilin ders
zal resulteren in slechte
d empin gsprestaties.
 Werp een beschad igde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
DAU55592
Zijstan daar d
De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.
OPMERKING
De ingebouwde zijstandaardschake-
laar maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem
blokkeert. (Zie de volgende paragraaf
voor een uitleg over het startspersy-
steem.)
 De zijstandaardschakelaar is ook on-
derdeel van het YCC-S-systeem.
Schakelen uit de vrijstand is niet mo-
gelijk wanneer de zijstandaard omlaag
staat.
WAARSCHUWING
DWA10242
Met de machine ma g nooit wor den gere-
d en terwijl d e zijstandaar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo d e
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer d it systeem daarom
re gelmati g en laat het repareren d oor
een

Yamaha dealer als de werkin g niet
naar behoren is.

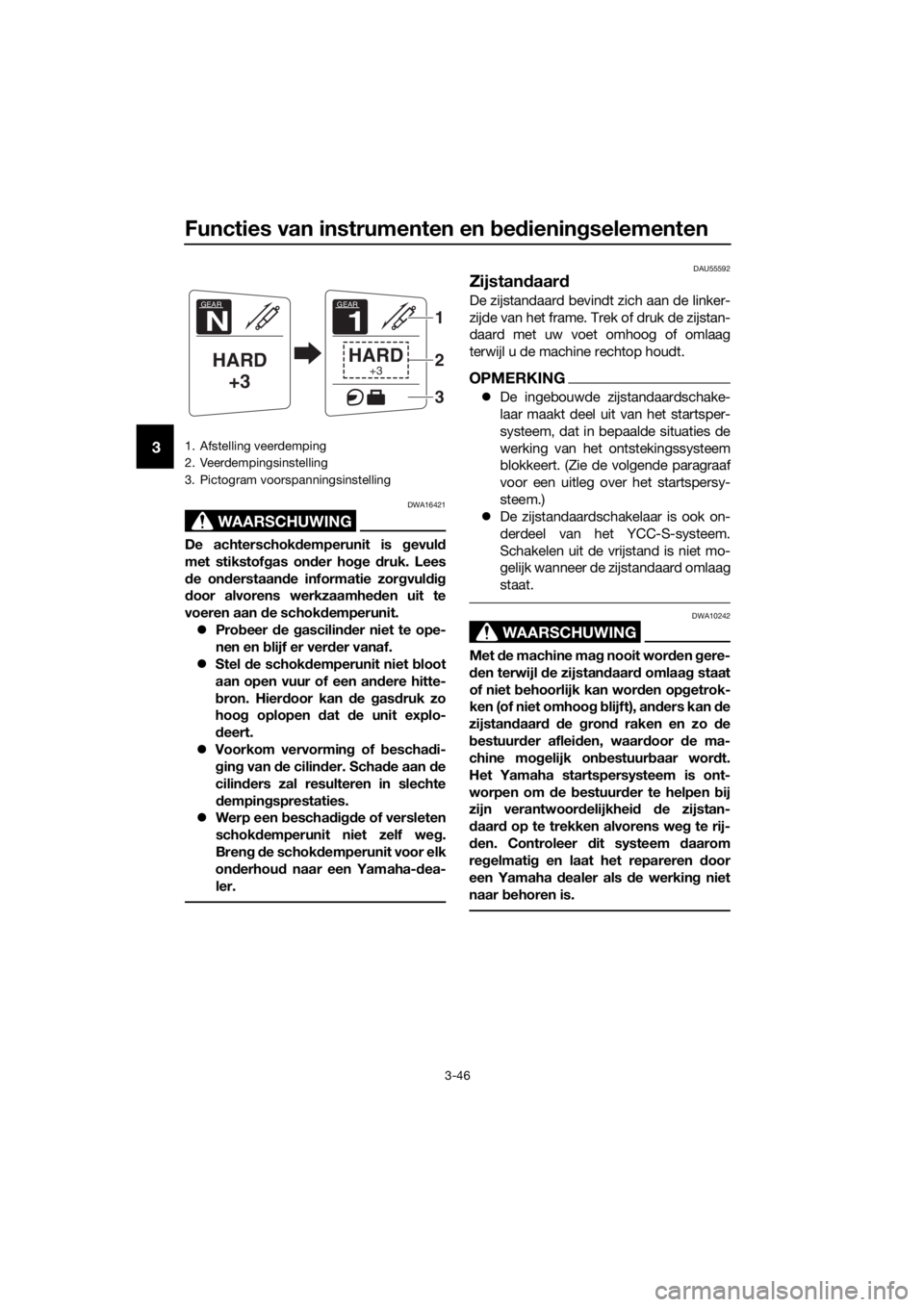

1. Afstelling veerdemping
2. Veerdempingsinstelling
3. Pictogram voorspanningsinstelling
GEAR
N
HARD
+3
GEAR
1
HARD+3
1
2
3
UB95D1D0.book Page 46 Tuesday, July 18, 2017 8:53 AM
