Functies van instrumenten en bed ienin gselementen
3-47
3
DAU68771
Start blokkerin gssysteem
Het startblokkeringssysteem (waarvan de
zijstandaardschakelaar en de remlicht-
schakelaars deel uitmaken) heeft de vol-
gende functies:
 Het verhindert starten wanneer de zij-
standaard is opgetrokken, terwijl geen
der remmen is bekrachtigd.
 Het verhindert starten wanneer een
der remmen is bekrachtigd, terwijl de
zijstandaard nog omlaag staat.
 Het schakelt een draaiende motor af
zodra de zijstandaard omlaag bewo-
gen wordt.

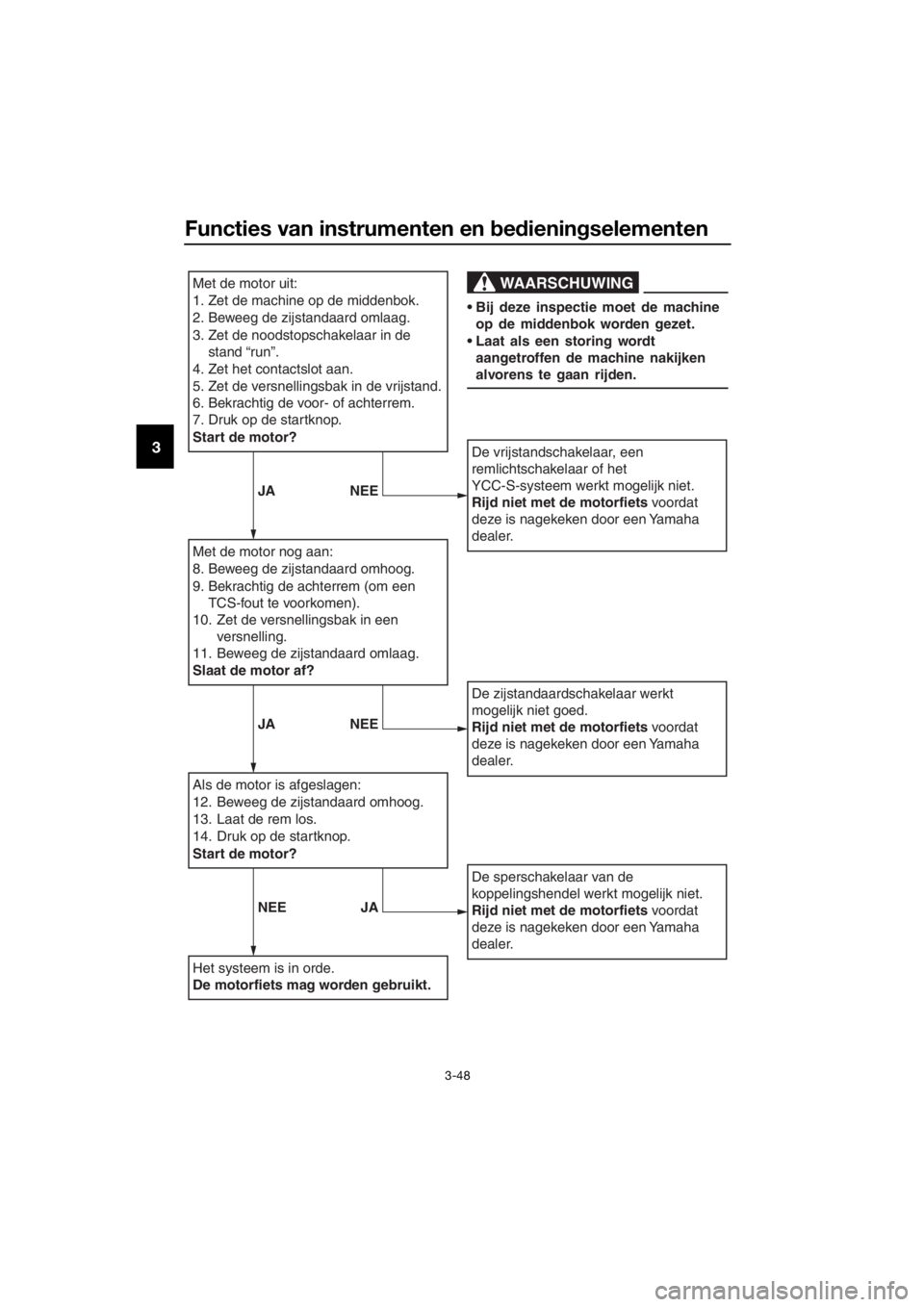

Controleer de werking van het startblokke-
ringssysteem regelmatig volgens de onder-
staande procedure.
UB95D1D0.book Page 47 Tuesday, July 18, 2017 8:53 AM

Functies van instrumenten en bed iening selementen
3-48
3
Met de motor uit:
1. Zet de machine op de middenbok.
2. Beweeg de zijstandaard omlaag.
3. Zet de noodstopschakelaar in de
stand “run”.
4. Zet het contactslot aan.
5. Zet de versnellingsbak in de vrijstand.
6. Bekrachtig de voor- of achterrem.
7. Druk op de startknop.
Start de motor?
Met de motor nog aan:
8. Beweeg de zijstandaard omhoog.
9. Bekrachtig de achterrem (om een TCS-fout te voorkomen).
10. Zet de versnellingsbak in een versnelling.
11. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
12. Beweeg de zijstandaard omhoog.
13. Laat de rem los.
14. Druk op de startknop.
Start de motor?
Het systeem is in orde.
De motorfiets mag worden gebruikt.
De vrijstandschakelaar, een
remlichtschakelaar of het
YCC-S-systeem werkt mogelijk niet.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De zijstandaardschakelaar werkt
mogelijk niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de
koppelingshendel werkt mogelijk niet.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
WAARSCHUWING
Bij deze inspectie moet de machine op de middenbok worden gezet.
Laat als een storing wordt aangetroffen de machine nakijken
alvorens te gaan rijden.
JA NEE
JANEE
NEE JA
UB95D1D0.book Page 48 Tuesday, July 18, 2017 8:53 AM

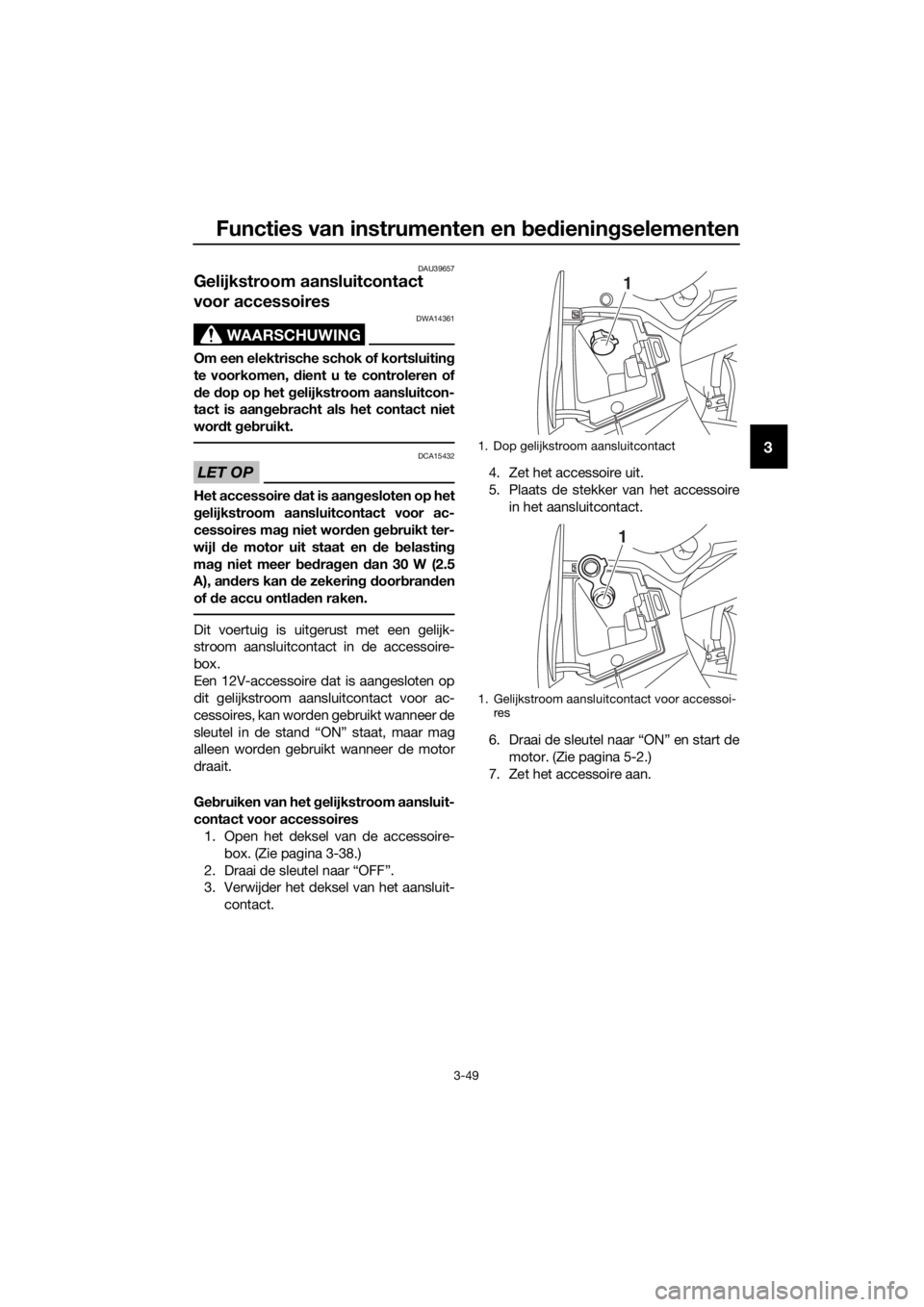

Functies van instrumenten en bed ienin gselementen
3-49
3
DAU39657
Gelijkstroom aansluitcontact
voor accessoires
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluitin g
te voorkomen, d ient u te controleren of
d e dop op het gelijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.
LET OP
DCA15432
Het accessoire dat is aan gesloten op het
g elijkstroom aansluitcontact voor ac-
cessoires ma g niet wor den geb ruikt ter-
wijl de motor uit staat en de belastin g
ma g niet meer b ed ra gen dan 30 W (2.5
A), an ders kan de zekerin g d oor bran den
of de accu ontla den raken.
Dit voertuig is uitgerust met een gelijk-
stroom aansluitcontact in de accessoire-
box.
Een 12V-accessoire dat is aangesloten op
dit gelijkstroom aansluitcontact voor ac-
cessoires, kan worden gebruikt wanneer de
sleutel in de stand “ON” staat, maar mag
alleen worden gebruikt wanneer de motor
draait.
Ge bruiken van het gelijkstroom aansluit-
contact voor accessoires 1. Open het deksel van de accessoire-
box. (Zie pagina 3-38.)
2. Draai de sleutel naar “OFF”.
3. Verwijder het deksel van het aansluit- contact. 4. Zet het accessoire uit.
5. Plaats de stekker van het accessoire
in het aansluitcontact.
6. Draai de sleutel naar “ON” en start de motor. (Zie pagina 5-2.)
7. Zet het accessoire aan.
1. Dop gelijkstroom aansluitcontact
1. Gelijkstroom aansluitcontact voor accessoi- res
1
1
UB95D1D0.book Page 49 Tuesday, July 18, 2017 8:53 AM

Functies van instrumenten en bed iening selementen
3-50
3
DAU73032
Bochtenlichten
Dit model is uitgerust met 3 bochtenlichten
aan elke kant. De bochtenlichten gaan
branden om de weg beter te verlichten ter-
wijl de machine in de bocht leunt.
De bochtenlichten gaan branden aan de
kant waar de bestuurder naartoe stuurt. De
lichten gaan een voor een aan van binnen
naar buiten, afhankelijk van de leunhoek
van de machine.
OPMERKING
Als de voeding van de machine wordt inge-
schakeld, voeren de bochtenlichten een
zelfcontrole uit. De lichten moeten achter-
eenvolgens gaan branden van binnen naar
buiten en weer terug.
1. Bochtenlicht
11
UB95D1D0.book Page 50 Tuesday, July 18, 2017 8:53 AM

Voor uw veilighei d – controles voor het rij den
4-1
4
DAU63440
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werken-
de staat is. Volg altijd de schema’s en procedures voor inspectie en onderhoud in de ge-
bruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van de machine ver groot het risico op on geval
of scha de. Rij d niet met de machine als u een pro bleem he bt g evon den. Als een pro-
b leem niet kan wor den op gelost via d e procedures in d eze handleid ing, laat de ma-
chine dan nazien d oor een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLESPAGINA
Bran dstof • Controleer het brandstofniv
eau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankoverloopslang op obstakels, scheu- ren of beschadiging en controleer de slangaansluiting. 3-31,
3-33
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het
voorgeschreven niveau.
• Controleer de machine op olielekkage. 6-12
Car danolie • Controleer de machine op olielekkage. 6-15
Koelvloeistof • Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan
het voorgeschreven niveau.
• Controleer het koelsysteem op lekkage. 6-16
Voorrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-24,
6-25
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-24,
6-25
UB95D1D0.book Page 1 Tuesday, July 18, 2017 8:53 AM

Voor uw veilighei d – controles voor het rij den
4-2
4
YCC-S-koppelin g• Controleer de werking.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof
bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-23,
6-25
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag
van de gasgreep af te stellen en de kabel en het kabel-
huis te smeren. 6-19,
6-28
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig.
6-27
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig. 6-20,
6-22
Rem- en schakelpe da-
len • Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten.
6-28
Remhen del • Controleer of de werking soepel is.
• Smeer indien nodig het hendelscharnierpunt.
6-29
Mi dd enbok, zijstan-
d aar d • Controleer of de werking soepel is.
• Smeer indien nodig de scharnierpunten.
6-29
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig
zijn vastgezet.
• Zet indien nodig vast. —
Instrumenten, verlich-
tin g, si gnalerin gssy-
steem en schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschake-
laar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een
Yamaha dealer de machine te controleren. 3-46
ITEM CONTROLES PAGINA
UB95D1D0.book Page 2 Tuesday, July 18, 2017 8:53 AM

Gebruik en belan grijke rij-informatie
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van de controle, met mog elijk een
on geval of letsel tot gevol g.
DAU73461
OPMERKING
Dit model is uitgerust met:
 een traagheidsmeeteenheid (IMU) die
de motor laat afslaan als de machine
kantelt. Schakel in dat geval het con-
tactslot uit (en weer in) voordat u pro-
beert de motor opnieuw te starten. Als
u dat niet doet zal de motor niet star-
ten, ondanks dat de motor wordt aan-
gezwengeld als u op de startknop
drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Druk in dat
geval eenvoudigweg op de startknop
om de motor weer te starten.
UB95D1D0.book Page 1 Tuesday, July 18, 2017 8:53 AM

Gebruik en belan grijke rij-informatie
5-2
5
DAU55474
Starten van d e motor
WAARSCHUWING
DWA16411
Bekrachtig altij d d e voor- of achterrem
terwijl het contactslot in de stan d “ON”
staat en een versnellin g is in geschakel d.
An ders kan d e machine plotselin g g aan
rij den wanneer u d e motor start, wat kan
lei den tot controleverlies en een mo ge-
lijk on geval.
Door het startblokkeringssysteem is starten
alleen mogelijk als aan een van de volgende
voorwaarden is voldaan:
 De voor- of achterrem wordt bekrach-
tigd met de versnellingsbak in de vrij-
stand, waarbij de zijstandaard
omhoog of omlaag is.
 De voor- of achterrem wordt bekrach-
tigd met een versnelling ingeschakeld,
en de zijstandaard is omhoog.
Zie pagina 3-47 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende lampjes moeten enkele
seconden gaan branden en vervol-
gens uitgaan. Waarschuwingslampje olieni-
veau
 Waarschuwingslampje motor-
storing
 Controlelampje tractieregeling
 Controlelampjes cruise control
 Waarschuwingslampje vering
 Terugschakelcontrolelampje
 Waarschuwingslampje YCC-S-
systeem
 Controlelampje stopmodus
 Controlelampje startblokkering
OPMERKING
Als de stopmodus is ingeschakeld,
blijft het controlelampje stopmodus
branden. 
Het ABS-waarschuwingslampje moet
gaan branden en aan blijven tot de
machine een snelheid van 10 km/h
(6 mi/h) bereikt.
LET OP
DCA24110
Als een waarschuwin gs- of controle-
lampje niet werkt zoals hierb oven be-
schreven, vraag d an uw Yamaha dealer
om de machine te controleren.
2. Zet de versnellingsbak in de vrijstand.
Het vrijstandcontrolelampje moet
gaan branden.
3. Bekrachtig de voor- of achterrem.
4. Druk op de startknop en laat deze weer los als de motor start.
Als de motor niet binnen 5 seconden
start nadat op de startknop is gedrukt,
wacht dan 10 seconden alvorens op-
nieuw op de knop te drukken zodat de
accuspanning kan worden hersteld.
LET OP
DCA11043
Trek nooit snel op terwijl de motor no g
kou d is, d it verkort de levens duur van d e
motor!
UB95D1D0.book Page 2 Tuesday, July 18, 2017 8:53 AM

Gebruik en belan grijke rij-informatie
5-3
5
DAU55482
Schakelen
Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.

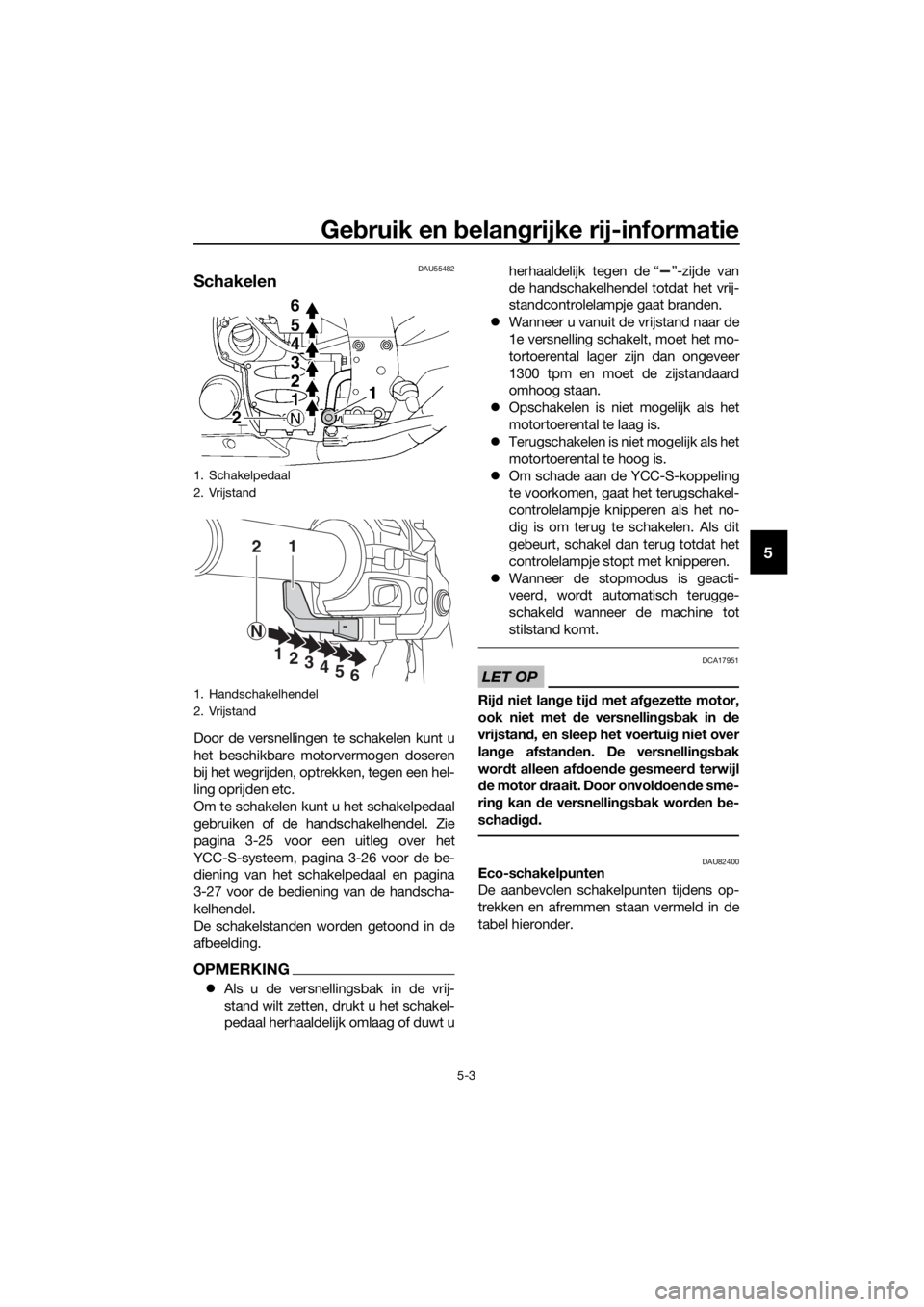

Om te schakelen kunt u het schakelpedaal
gebruiken of de handschakelhendel. Zie
pagina 3-25 voor een uitleg over het
YCC-S-systeem, pagina 3-26 voor de be-
diening van het schakelpedaal en pagina
3-27 voor de bediening van de handscha-
kelhendel.
De schakelstanden worden getoond in de
afbeelding.
OPMERKING
 Als u de versnellingsbak in de vrij-
stand wilt zetten, drukt u het schakel-
pedaal herhaaldelijk omlaag of duwt u herhaaldelijk tegen de “ ”-zijde van
de handschakelhendel totdat het vrij-
standcontrolelampje gaat branden.
 Wanneer u vanuit de vrijstand naar de
1e versnelling schakelt, moet het mo-
tortoerental lager zijn dan ongeveer
1300 tpm en moet de zijstandaard
omhoog staan.
 Opschakelen is niet mogelijk als het
motortoerental te laag is.
 Terugschakelen is niet mogelijk als het
motortoerental te hoog is.
 Om schade aan de YCC-S-koppeling
te voorkomen, gaat het terugschakel-
controlelampje knipperen als het no-
dig is om terug te schakelen. Als dit
gebeurt, schakel dan terug totdat het
controlelampje stopt met knipperen.
 Wanneer de stopmodus is geacti-
veerd, wordt automatisch terugge-
schakeld wanneer de machine tot
stilstand komt.
LET OP
DCA17951
Rijd niet lan ge tij d met af gezette motor,
ook niet met de versnellin gsb ak in de
vrijstan d, en sleep het voertui g niet over
lan ge afstan den. De versnellin gsb ak
wor dt alleen af doen de gesmeer d terwijl
d e motor draait. Door onvol doen de sme-
rin g kan de versnellin gsb ak wor den be-
scha digd.
DAU82400Eco-schakelpunten
De aanbevolen schakelpunten tijdens op-
trekken en afremmen staan vermeld in de
tabel hieronder.
1. Schakelpedaal
2. Vrijstand
1. Handschakelhendel
2. Vrijstand
12
N
1
23456
UB95D1D0.book Page 3 Tuesday, July 18, 2017 8:53 AM

Gebruik en belan grijke rij-informatie
5-4
5
DAU16811
Tips voor een zuini g b ran dstof-
ver bruik
Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
 Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
 Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
 Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
Opschakelpunten:
1e → 2e: 20 km/h (12 mph)
2e → 3e: 30 km/h (19 mph)
3e → 4e: 40 km/h (25 mph)
4e → 5e: 50 km/h (31 mph)
5e → 6e: 60 km/h (37 mph)
Te r u gschakelpunten:
6e → 5e: 45 km/h (28 mph)
5e → 4e: 35 km/h (22 mph)
4e → 3e: 25 km/h (16 mph)
UB95D1D0.book Page 4 Tuesday, July 18, 2017 8:53 AM
