YAMAHA FJR1300AS 2018 Instructieboekje (in Dutch)

Gebruik en belan grijke rij-informatie
5-5
5
DAU16842
Inrijperio de
De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1600 km (1000 mi) niet te
zwaar worden belast. De verschillende on-
derdelen van de motor slijten op elkaar in
totdat de juiste bedrijfsspelingen zijn be-
reikt. Rijd tijdens deze periode nooit lang-
durig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU17124
0–1000 km (0–600 mi)
Laat de motor niet langer dan 4500 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moeten de motorolie en de ein d-
over bren gin gsolie wor den ververst en
moet de oliefilterpatroon of het oliefilte-
relement wor den vervan gen.
[DCA10333]
1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 5400 tpm
achtereen draaien.
1600 km (1000 mi) en ver der
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA10311
 Voer het toerental niet zover op dat
d e toerenteller in de ro de zone
wijst.
 Als tij dens de inrijperio de motor-
scha de optreed t, vraag d an direct
een Yamaha dealer de machine te
controleren.
DAU40584
Parkeren
Wanneer u parkeert, stop dan de motor
door het contactslot op “OFF” te zetten en
verwijder de sleutel.
OPMERKING
Als u het contactslot op “OFF” zet terwijl
een versnelling ingeschakeld is, dan is het
achterwiel niet te bewegen.
WAARSCHUWING
DWA14524
 Stop de motor altij d met het con-
tactslot. Als u in een noo dsituatie
d e noo dstopschakelaar geb ruikt,
b ekrachti g d an de voor- of achter-
rem terwijl het contactslot no g aan
staat, aan gezien enkele secon den
na uitschakelen van de motor auto-
matisch wor dt ontkoppel d zo dat
het achterwiel vrij kan beweg en.
 De motor en het uitlaatsysteem
kunnen zeer heet wor den, parkeer
d us op een plek waar voet gan gers
of kin deren niet gemakkelijk met
d eze on der delen in aanrakin g kun-
nen komen en b randwon den kun-
nen oplopen.
 Parkeer nooit op een hellin g of een
zachte on der gron d, hier door kan
d e machine kantelen met mo gelijk
b ran dstoflekka ge en
b rand tot g e-
vol g.
 Parkeer niet na bij gras of an dere
b ran dbare materialen die vlam zou-
d en kunnen vatten.
UB95D1D0.book Page 5 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstelling
6-1
6
DAU17246
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van on der-
hou d aan d e machine ver groot het risico
op letsel of overlij den tij dens het uitvoe-
ren van on derhou d of het rij den met de
machine. Als u niet beken d b ent met
voertui gon derhou d, laat het on derhou d
d an uitvoeren d oor uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van on derhou d d e
motor af tenzij an ders aan geg even.
 Een draaien de motor heeft bewe-
g en de delen die lichaams delen of
kled ing kunnen grijpen en elektri-
sche on der delen die schokken of
b ran d kunnen veroorzaken.
 Het laten d raaien van d e motor tij-
d ens het uitvoeren van on derhou d
kan lei den tot oo gletsel, bran dwon-
d en, bran d of koolmonoxi dever gif- ti
g in g, mo gelijk met de dood tot
g evol g. Zie pa gina 1-2 voor meer in-
formatie over koolmonoxi de.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voerin gen kunnen tij dens het geb ruik
zeer heet wor den. Laat on der delen van
het remsysteem afkoelen alvorens deze
aan te raken.
UB95D1D0.book Page 1 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstellin g
6-2
6
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
DAU17362
Boordgeree dschapsset
De boordgereedschapsset is te vinden on-
der het bestuurderszadel. (Zie pagina
3-34.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.
OPMERKING
Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
1. Boordgereedschapsset
HL
1
UB95D1D0.book Page 2 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstelling
6-3
6
DAU71031
OPMERKING
 De jaarlijkse controles moeten elk jaar wor den uit gevoer d, b ehalve wanneer in
plaats daarvan een on derhou dsb eurt op afstan dsb asis wor dt verricht.
 Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf
10000 km (6000 mi).
 Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een
Yamaha dealer, omdat hiertoe speciaal gereedschap, technische gegevens en vak-
manschap vereist zijn.
DAU71071Perio diek on derhou dsschema van het uitstootcontrolesysteem
NR. ITEM
1 *Bran dstoflei din g • Controleer de brandstofslangen
op scheurtjes of beschadigin-
gen.
• Vervang indien nodig. √√√√√
2 *Bou gies • Controleer de conditie.
• Reinig en stel elektrodenaf-
stand af. √√
• Vervangen. √√
3 *Klepspelin g • Controleren en afstellen. Elke 40000 km (24000 mi)
4 *Bran dstofinjectie • Controleer het stationaire toe-
rental van de motor. √√√√√√
• Controleer de synchronisatie en stel deze af. √√√√√
5 *Uitlaatsysteem • Controleer op lekkage.
• Zet indien nodig vast.
• Vervang pakkingen indien no-
dig. √√√√√
6 *Uitstootcontrole-
systeem voor
ben-
zine dampen • Controleer het controlesy-
steem op beschadiging.
• Vervang indien nodig. √√X 1000 km
CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi KILOMETERSTAND
JAARLIJKSE
CONTROLE
1 10203040
0.6 6 12 18 24
UB95D1D0.book Page 3 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstellin g
6-4
6
7*Luchtinlaatsy-
steem • Controleer de luchtafsluitklep,
de membraanklep en de slang
op beschadiging.
• Vervang beschadigde onderde- len indien nodig. √√√√√
NR. ITEM
X 1000 km
CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi
KILOMETERSTAND
JAARLIJKSE
CONTROLE
110203040
0.66121824
UB95D1D0.book Page 4 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstelling
6-5
6
DAU71372
Al gemeen smeer- en on derhou dsschema
NR. ITEM
1 *Dia
gnostische sy-
steemcontrole • Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes. √√√√√√
2 *Luchtfilterelement • Reinigen.
√√
• Vervangen. √√
3 *Koppelin g • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√
4 *Vo or re m • Controleer de werking, het
vloeistofniveau en op vloeistof-
lekkage.
• Vervang de remblokken indien nodig. √√√√√√
5 *Achterrem • Controleer de werking, het
vloeistofniveau en op vloeistof-
lekkage.
• Vervang de remblokken indien nodig. √√√√√√
6 *Remslan gen • Controleer op scheurtjes en be-
schadigingen. √√√√√
• Vervangen. Elke 4 jaar
7 *Remvloeistof • Verversen. Elke 2 jaar
8 *Wielen • Controleer de speling en con-
troleer op beschadigingen.
• Vervang indien nodig. √√√√
9 *Ban den • Controleer op slijtage en be-
schadigingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
10 *Wiella gers • Controleer op speling of be-
schadigingen. √√√√
11 *La
gers scharnier-
punt achter bru g • Controleer op een correcte
werking en overmatige speling. √√√√X 1000 km
CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi
KILOMETERSTAND
JAARLIJKSE CONTROLE
1 10203040
0.6 6 12 18 24
UB95D1D0.book Page 5 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstellin g
6-6
6
12*Balhoof dla gers • Controleer of de lagers loszit-
ten. √√ √
• Smeren met gematigde hoe- veelheid lithiumvet. √√
13 *Frame
bevesti gin-
g en • Controleer of alle moeren, bou-
ten en schroeven stevig zijn
vastgezet. √√√√√
14 Scharnieras van
remhen
del • Smeren met siliconenvet.
√√√√√
15 Scharnieras van
rempe
daal • Smeren met lithiumvet.
√√√√√
16 Scharnieras van
schakelpe
daal • Smeren met lithiumvet.
√√√√√
17 Zijstan
daar d, mi d-
d en bok • Controleer de werking.
• Smeren met lithiumvet.
√√√√√
18 *Zijstan
daar dscha-
kelaar • Controleer de werking en ver-
vang indien nodig. √√√√√√
19 *Vo or v o r k • Controleer op een correcte
werking en olielekkage.
• Vervang indien nodig. √√√√
20 *Schok demperunit • Controleer op een correcte
werking en olielekkage.
• Vervang indien nodig. √√√√
21 *Relaisarm achter-
wielophan
gin g en
scharnierpunten
ver bin din gsa
rm • Controleer de werking.
√√√√
22 Motorolie • Verversen (warm de motor op
alvorens olie af te tappen).
• Controleer het olieniveau en controleer de machine op olie-
lekkage. √√√√√√
23 Oliefilterpatroon • Vervangen. √√√
24 *Koelsysteem • Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage. √√√√√
• Verversen. Elke 3 jaar
NR. ITEM
X 1000 km
CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi
KILOMETERSTAND
JAARLIJKSE
CONTROLE
110203040
0.66121824
UB95D1D0.book Page 6 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstelling
6-7
6
DAU72830
OPMERKING
 Het luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige
of stoffige omgeving rijdt.
 Onderhoud aan hydraulisch systeem van rem en YCC-S-koppeling
• Controleer regelmatig het vloeistofniveau van rem en YCC-S-koppeling en vul in- dien nodig bij.
• Vervang elke twee jaar de inwendige onderdelen van hoofdremcilinders en rem- klauwen en die van hoofdcilinder en werkcilinder van de YCC-S-koppeling, en ver-
vers dan ook de rem- en YCC-S-koppelingsvloeistof.
• Vervang de rem- en YCC-S-koppelingsslangen na elke vier jaar of als ze zijn ge- scheurd of beschadigd.
25 *Car danolie • Verversen.
• Controleer de machine op olie-
lekkage. √√√√√
26 *Voor- en achter-
remschakelaar
• Controleer de werking.
√√√√√√
27 *Bewe
gen de delen
en kab els •Smeren.
√√√√√
28 *Gas
greephuis en
g aska bel • Controleer werking en vrije
slag.
• Stel de vrije slag van de gaska- bel af indien nodig.
• Smeer het gasgreephuis, de gaskabel en de draad van de
greepverwarming. √√√√√
29 *Lampen, richtin
g-
aanwijzers en
schakelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
X 1000 km
CONTROLE OF
ONDERHOUDSBEURT
X 1000 mi KILOMETERSTAND
JAARLIJKSE
CONTROLE
110203040
0.6 6 12 18 24
UB95D1D0.book Page 7 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstellin g
6-8
6
DAU18773
Panelen verwij deren en aan bren-
g en
Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeel-
de panelen worden verwijderd. Neem deze
paragraaf telkens door om een paneel te
verwijderen of aan te brengen.
DAU54133
Paneel A
Om het paneel te verwijderen
1. Verwijder de bouten en de drukclips.
2. Haal de sleuf aan de achterzijde van
het paneel los van het uitsteeksel op
het rechter stroomlijnpaneel.
3. Haal de sleuf aan de voorzijde van het paneel los van het uitsteeksel op het
voorste stroomlijnpaneel, en verwijder
vervolgens het paneel zoals getoond.
1. Paneel A
1. Paneel B
1. Paneel C
1
1
1
1. Paneel A
2. Bout
3. Drukclip
1. Sleuf
2. Uitsteeksel
1
23
1
2
UB95D1D0.book Page 8 Tuesday, July 18, 2017 8:53 AM

Periodiek on derhou d en afstelling
6-9
6

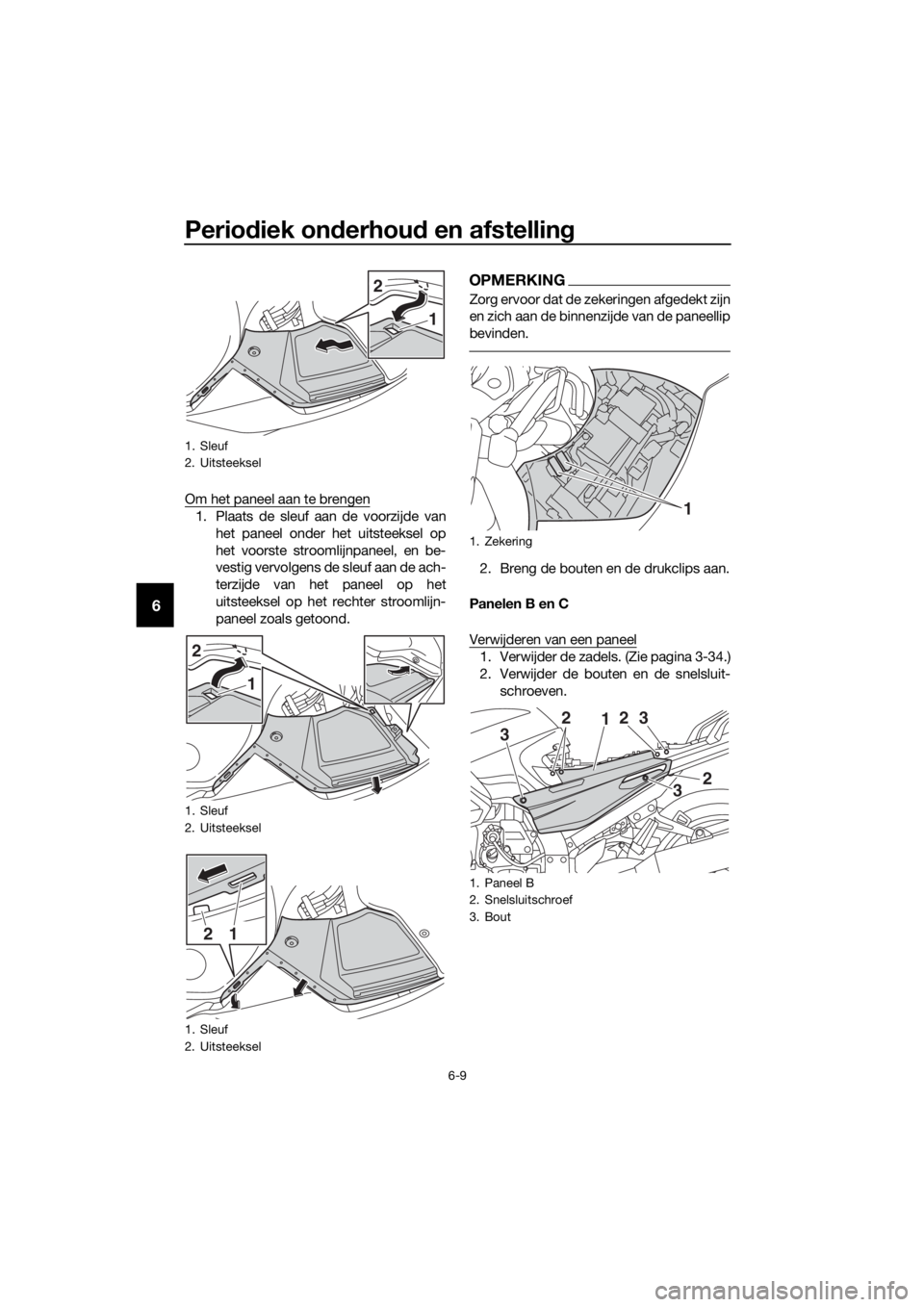

Om het paneel aan te brengen
1. Plaats de sleuf aan de voorzijde van
het paneel onder het uitsteeksel op
het voorste stroomlijnpaneel, en be-
vestig vervolgens de sleuf aan de ach-
terzijde van het paneel op het
uitsteeksel op het rechter stroomlijn-
paneel zoals getoond.
OPMERKING
Zorg ervoor dat de zekeringen afgedekt zijn
en zich aan de binnenzijde van de paneellip
bevinden.
2. Breng de bouten en de drukclips aan.
Panelen B en C
Verwijderen van een paneel
1. Verwijder de zadels. (Zie pagina 3-34.)
2. Verwijder de bouten en de snelsluit- schroeven.
1. Sleuf
2. Uitsteeksel
1. Sleuf
2. Uitsteeksel
1. Sleuf
2. Uitsteeksel
2
1
2
1
12
1. Zekering
1. Paneel B
2. Snelsluitschroef
3. Bout
1
12
2
3
3
2
3
UB95D1D0.book Page 9 Tuesday, July 18, 2017 8:53 AM
