YAMAHA FJR1300AS 2020 Manuale duso (in Italian)

Manutenzione e regolazione perio diche
6-29
6
HAU23098
Controllo e lubrificazione dei cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arru gginimento
d ei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
ne ggiati, sostituirli al più presto
possibile per prevenire con dizioni di
mancata sicurezza.
[HWA10712] HAU23115
Controllo e lubrificazione
della
manopola e del cavo accelerato-
re
Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
Lubrificante consi
gliato:
Lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
UB95H2H0.book Page 29 Wednesday, September 11, 2019 3:19 PM

Manutenzione e regolazione perio diche
6-30
6
HAU44276
Controllo e lubrificazione dei pe-
d ali freno e cambio
Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
Ped ale freno
Ped ale cambio
HAU23155
Controllo e lubrificazione della
leva freno
Prima di utilizzare il mezzo, controllare
sempre il funzionamento della leva freno e
lubrificare, se necessario, il perno di guida
della leva.
Lubrificante consi gliato:
Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso al silicone
UB95H2H0.book Page 30 Wednesday, September 11, 2019 3:19 PM

Manutenzione e regolazione perio diche
6-31
6
HAU23215
Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i perni di guida e le superfici
di contatto metallo/metallo.
AVVERTENZA
HWA10742
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa a ge-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conse guente eventuale per-
d ita del controllo d el mezzo.
HAU23273
Controllo della forcella
Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è danne ggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consi gliato:
Grasso a base di sapone di litio
UB95H2H0.book Page 31 Wednesday, September 11, 2019 3:19 PM

Manutenzione e regolazione perio diche
6-32
6
HAU45512
Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare il veicolo sul cavalletto centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in mod o che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruote
Si devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
UB95H2H0.book Page 32 Wednesday, September 11, 2019 3:19 PM

Manutenzione e regolazione perio diche
6-33
6
HAU73301
Batteria
ATTENZIONE
HCA22960
Utilizzare solo la batteria YAMAHA orig i-
nale specificata. Utilizzan do una batteria
d iversa si rischia di guastare l’IMU e d i
bloccare il motore.
La batteria si trova sotto al pannello A. (Ve-
dere pagina 6-7.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
 Il liqui do della batteria è velenoso e
pericoloso, in q uanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e prote g-
g ere sempre gli occhi q uando si la-
vora vicino alle batterie. In caso di
contatto, ese guire i se guenti prov-
ve dimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac- quare con molta ac qua. CONTATTO INTERNO: Bere
gran di q uantità di ac qua o latte e
chiamare immed iatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.
 Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg ua
ta quan-
d o si carica la batteria in ambienti
chiusi.
 TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Reg ula-
te d Lea d Acid ), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.
Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
rimuove la batteria, accertarsi che il
blocchetto accensione sia spento,
poi scolle gare il cavo ne gativo pri-
ma di scolle gare il cavo positivo.
[HCA16304]
1. Batteria
2. Cavo positivo batteria (rosso)
3. Cavo negativo batteria (nero)
1 2
3
UB95H2H0.book Page 33 Wednesday, September 11, 2019 3:19 PM

Manutenzione e regolazione perio diche
6-34
6
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che il blocchet-
to accensione sia spento, poi colle-
g are il cavo positivo prima di
colle gare il cavo ne gativo.
[HCA16842]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.
ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU54515
Sostituzione dei fusibili
Le scatole fusibili e i singoli fusibili si trova-
no sotto il pannello A. (Vedere pagina 6-7.)
1. Fusibile principale
2. Fusibile di riserva
3. Fusibile del regolatore automatico della ve-
locità
4. Fusibile luce stop
5. Scatola fusibili
6. Fusibile principale 2
5
1
3
4
2
5 26
UB95H2H0.book Page 34 Wednesday, September 11, 2019 3:19 PM

Manutenzione e regolazione perio diche
6-35
6
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa-
re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a quello consi glia-
to per evitare di provocare danni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
1. Fusibile motorino ABS
2. Fusibile del solenoide ABS
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di backup (per orologio digitale e si-stema immobilizzatore)
5. Fusibile della valvola a farfalla elettronica
6. Fusibile faro
7. Fusibile di riserva
8. Fusibile del comando motore YCC-S
9. Fusibile sospensione
10.Fusibile sistema di segnalazione
11.Fusibile terminale 1 (per presa ausiliaria (CC))
12.Fusibile centralina ABS
13.Fusibile accensione
14.Fusibile motorino ventola radiatore destra
15.Fusibile motorino ventola radiatore sinistra
16.Fusibile luci d’emergenza
17.Fusibile motorino parabrezza
15 7
11
10121314
71716
8
1
9
234
5
67
7Fusibili secon do specifica:
Fusibile principale:
50.0 A
Fusibile principale 2: 30.0 A
Fusibile terminale 1: 3.0 A
Fusibile del faro:
7.5 A
Fusibile luce stop: 1.0 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile dell’accensione: 20.0 A
Fusibile motorino ventola radiatore:
10.0 A × 2
Fusibile di backup: 7.5 A
Fusibile delle luci di emergenza: 7.5 A
Fusibile dell’impianto di iniezione
carburante: 15.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 20.0 A
Fusibile sospensione:
15.0 A
Fusibile del comando motore
YCC-S:
30.0 A
Fusibile del regolatore automatico
della velocità:
1.0 A
Fusibile del motorino del parabrez-
za:
20.0 A
Fusibile della valvola a farfalla elet-
trica:
7.5 A
UB95H2H0.book Page 35 Wednesday, September 11, 2019 3:19 PM

Manutenzione e regolazione perio diche
6-36
6
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.HAU72980
Luci veicolo
Questo modello è equipaggiato con luci
completamente LED. Non vi sono lampade
sostituibili dall’utente.
Se una luce non si accende, controllare i fu-
sibili e fare controllare il veicolo da un con-
cessionario Yamaha.
ATTENZIONE
HCA16581
Non attaccare nessun tipo di pellicola
colorata o di a desivo sulla lente faro.
1. Luce di posizione anteriore
2. Faro
1
21
2
UB95H2H0.book Page 36 Wednesday, September 11, 2019 3:19 PM

Manutenzione e regolazione perio diche
6-37
6
HAU25872
Ricerca e d eliminazione guasti
Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quan do si controlla l’impianto del carbu-
rante, non fumare, e d accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota d i
scal daac qua o fornaci. La benzina o i va-
pori di benzina possono accen dersi o
esplo dere, provocan do gravi infortuni o
d anni materiali.
UB95H2H0.book Page 37 Wednesday, September 11, 2019 3:19 PM

Manutenzione e regolazione perio diche
6-38
6
HAU86390

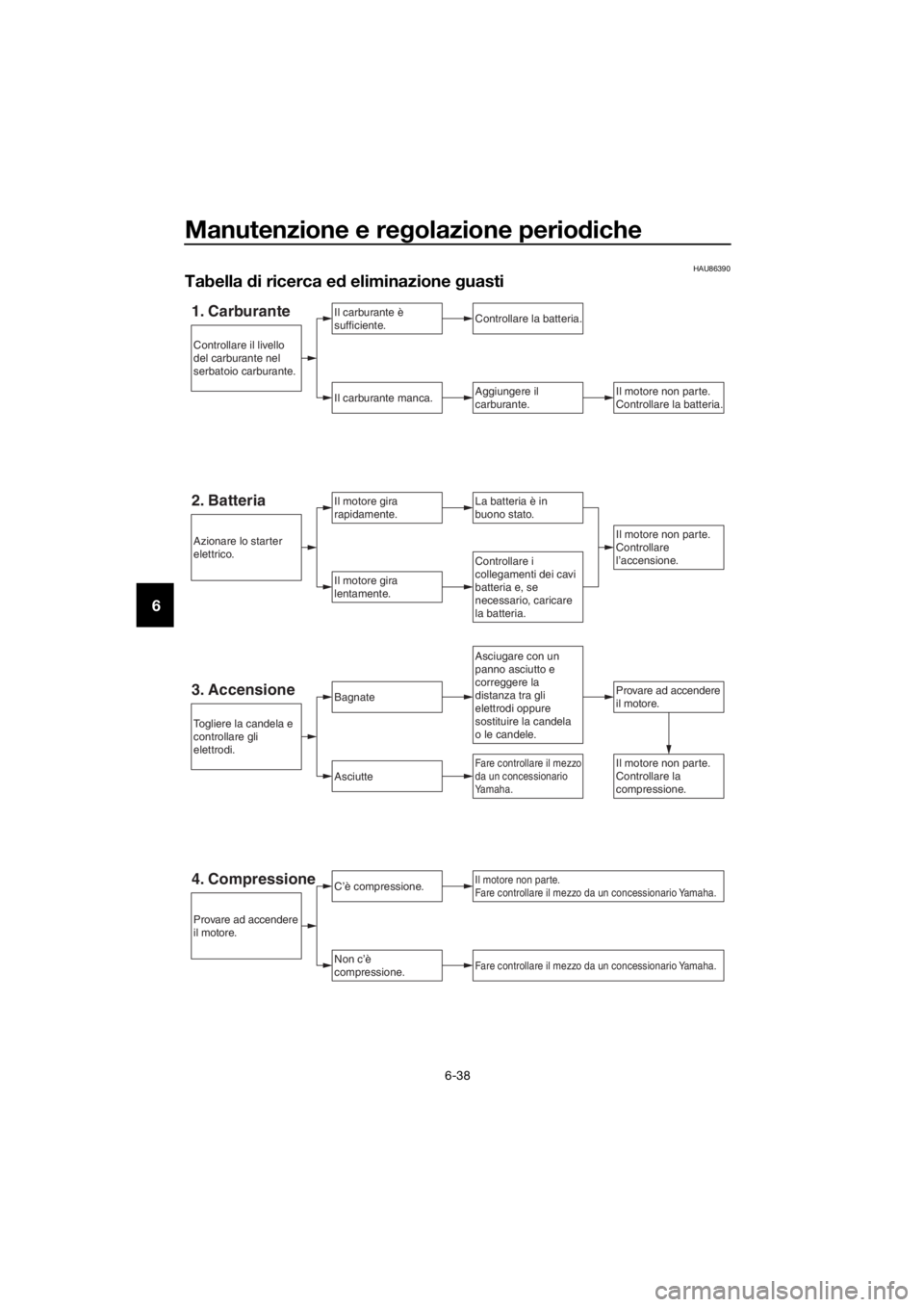

Tabella di ricerca e d eliminazione guasti
1. CarburanteIl carburante è
sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il
carburante.
Il motore gira
rapidamente.
Il motore gira
lentamente.
Provare ad accendere
il motore.
Il motore non parte.
Controllare la batteria.
2. BatteriaLa batteria è in
buono stato.
Il motore non parte.
Controllare
l’accensione.
3. AccensioneBagnate
Asciutte
C’è compressione.
Non c’è
compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la
compressione.Fare controllare il mezzo
da un concessionario
Yamaha.
Togliere la candela e
controllare gli
elettrodi.
Azionare lo starter
elettrico.
Provare ad accendere
il motore.
Controllare il livello
del carburante nel
serbatoio carburante.
4. Compressione
Controllare i
collegamenti dei cavi
batteria e, se
necessario, caricare
la batteria.
Asciugare con un
panno asciutto e
correggere la
distanza tra gli
elettrodi oppure
sostituire la candela
o le candele.
UB95H2H0.book Page 38 Wednesday, September 11, 2019 3:19 PM
