YAMAHA FX 2003 Betriebsanleitungen (in German)

3-58
ESD
GJU01849
Das Aufsitzen mit Mitfahrern
@ Es können ernsthafte innere Verletzungen auf-
treten, falls Wasser zu heftig in die Körperöff-
nungen dringt, als Folge davon, sich in der
Nähe der Strahlschubdüse zu befinden. Ge-
ben Sie kein Gas, bevor nicht jeder Mitfahrer
Platz genommen und ihre oder seine Füße auf
dem Boden des Fußraums hat und sich am
Vordermann gut festhält.
@
1. Steigen Sie auf, wie es im vorhergehenden
Abschnitt beschrieben ist, und setzen Sie sich
rittlings auf den Sitz. Befestigen Sie die Mo-
torstoppleine an Ihrem linken Handgelenk
und fügen Sie dann die Sperrgabel in den
Motor-Absperrschalter ein.
2. Lassen Sie den Mitfahrer sich zum hinteren
Ende des Wasserfahrzeugs begeben.
3. Lassen Sie den Mitfahrer aufsitzen und auf
dem Sitz Platz nehmen. Falls ein zweiter Mit-
fahrer aufsteigt, lassen Sie ihn/sie das selbe
Verfahren befolgen.
HINWEIS:@ Kommt ein Mitfahrer an Bord, sollten sowohl der
Mitfahrer als auch der Fahrer versuchen, das
Wasserfahrzeug auszubalancieren.
@
4. Der Fahrer sollte kontrollieren, daß die Mitfah-
rer ihre Füße auf dem Boden des Fußraums
haben, und daß sie sich gut am Vordermann
festhalten.
5. Den Motor starten, in alle Richtungen schau-
en und dann auf Gleitgeschwindigkeit be-
schleunigen.
@ Bevor Sie losfahren, stellen Sie bitte sicher,
daß sich keine Boote, Hindernisse oder
Schwimmer in Ihrer Nähe befinden.
@
SJU01849
Embarque con tripulantes
@ La penetración forzada de agua en las cavida-
des corporales por la proximidad a la tobera
de propulsión a chorro puede provocar graves
lesiones internas. No accione el acelerador
hasta que se hayan sentado todos los tripulan-
tes con los pies apoyados en el reposapiés y es-
tén sujetos a la persona sentada delante.
@
1. Salte a bordo según se describe en el aparta-
do anterior y siéntese a horcajadas en el
asiento. Afirme el cordón de hombre al agua
a su muñeca izquierda e inserte la pinza en el
interruptor de paro de emergencia.
2. Indique al tripulante que se dirija a la popa
de la moto de agua.
3. Indíquele que embarque y que se siente en el
asiento. Si debe embarcar un segundo tripu-
lante, indíquele que siga el mismo procedi-
miento.
NOTA:@ Cuando vaya a embarcar un tripulante, tanto éste
como el piloto deben tratar de mantener la moto
de agua equilibrada.
@
4. El piloto debe comprobar que los tripulantes
tengan apoyados los pies en el reposapiés y
que estén firmemente sujetos a la persona
sentada delante.
5. Arranque el motor, mire en todas direcciones
y seguidamente acelere hasta alcanzar la ve-
locidad de planeo.
@ Antes de iniciar la marcha, verifique que no
haya barcos, obstáculos o nadadores a su alre-
dedor.
@
UF1B81A0.book Page 58 Tuesday, November 19, 2002 4:56 PM

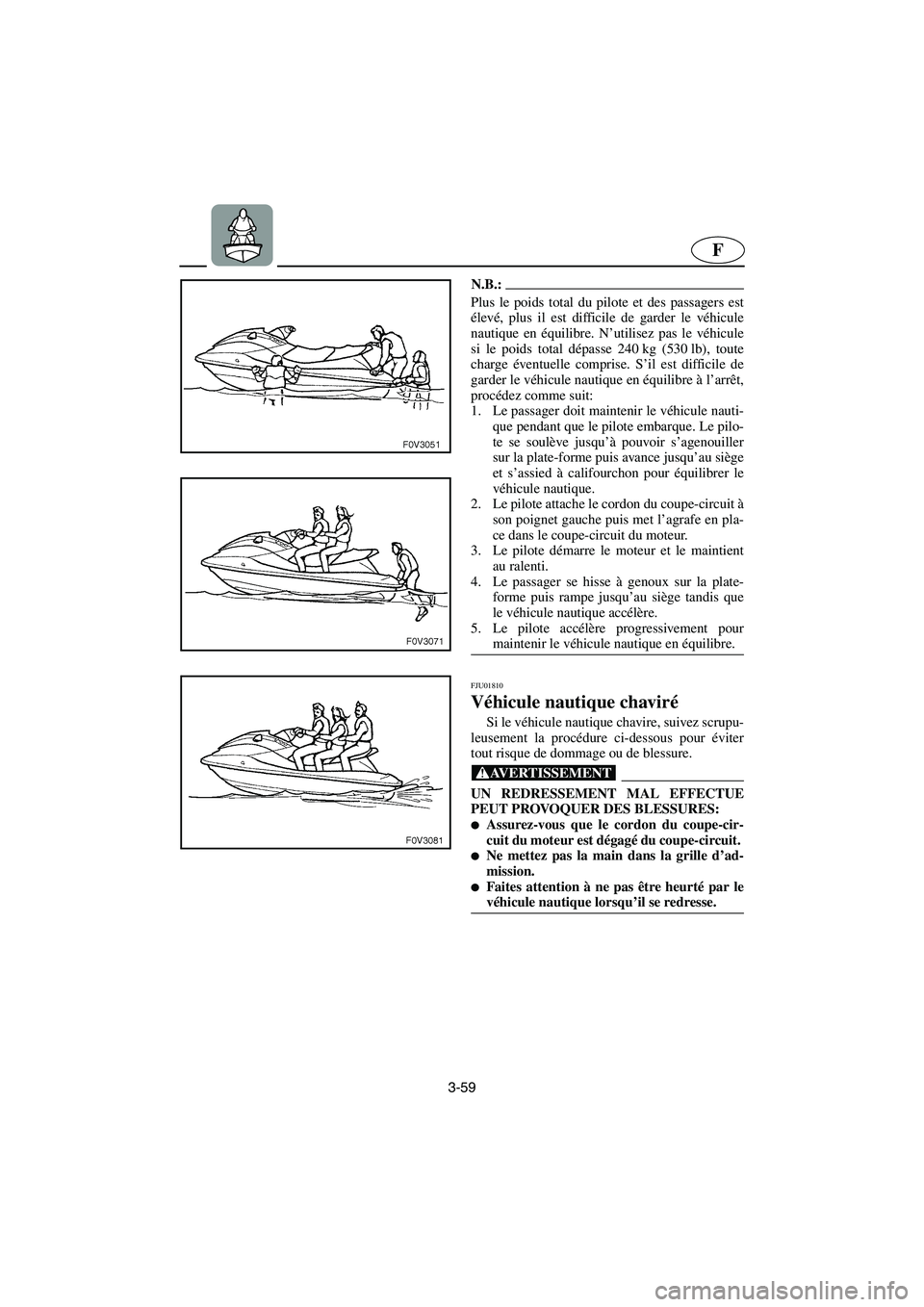

3-59
F
N.B.:@ Plus le poids total du pilote et des passagers est
élevé, plus il est difficile de garder le véhicule
nautique en équilibre. N’utilisez pas le véhicule
si le poids total dépasse 240 kg (530 lb), toute
charge éventuelle comprise. S’il est difficile de
garder le véhicule nautique en équilibre à l’arrêt,
procédez comme suit:
1. Le passager doit maintenir le véhicule nauti-
que pendant que le pilote embarque. Le pilo-
te se soulève jusqu’à pouvoir s’agenouiller
sur la plate-forme puis avance jusqu’au siège
et s’assied à califourchon pour équilibrer le
véhicule nautique.
2. Le pilote attache le cordon du coupe-circuit à
son poignet gauche puis met l’agrafe en pla-
ce dans le coupe-circuit du moteur.
3. Le pilote démarre le moteur et le maintient
au ralenti.
4. Le passager se hisse à genoux sur la plate-
forme puis rampe jusqu’au siège tandis que
le véhicule nautique accélère.
5. Le pilote accélère progressivement pour
maintenir le véhicule nautique en équilibre.
@
FJU01810
Véhicule nautique chaviré
Si le véhicule nautique chavire, suivez scrupu-
leusement la procédure ci-dessous pour éviter
tout risque de dommage ou de blessure.
@ UN REDRESSEMENT MAL EFFECTUE
PEUT PROVOQUER DES BLESSURES:

Assurez-vous que le cordon du coupe-cir-
cuit du moteur est dégagé du coupe-circuit.

Ne mettez pas la main dans la grille d’ad-
mission.

Faites attention à ne pas être heurté par le
véhicule nautique lorsqu’il se redresse.
@
UF1B81A0.book Page 59 Tuesday, November 19, 2002 4:56 PM

3-60
ESD
HINWEIS:@ Je schwerer das Gesamtgewicht des Fahrers und
der Mitfahrer ist, desto schwieriger wird es, das
Wasserfahrzeug auszubalancieren. Betreiben Sie
das Wasserfahrzeug nicht, wenn das Gesamtge-
wicht 240 kg (530 lb), einschließlich jeglichem
Gepäck, überschreitet. Ist es schwierig das Was-
serfahrzeug im stillstehenden Zustand auszuba-
lancieren, wie folgt vorgehen:
1. Der Mitfahrer muß das Wasserfahrzeug aus-
balancieren, während der Fahrer aufsitzt. Der
Fahrer zieht sich selbst auf die Plattform in
eine kniende Position, begibt sich dann zum
Sitz und sitzt rittlings auf, um das Wasserfahr-
zeug im Gleichgewicht zu halten.
2. Der Fahrer befestigt die Motorstoppleine
(Reißleine) an seinem/ihrem linken Handge-
lenk, und fügt dann die Sperrgabel in den Mo-
tor-Absperrschalter ein.
3. Der Fahrer startet den Motor und läßt ihn im
Leerlauf laufen.
4. Der Mitfahrer zieht sich in kniende Position
und begibt sich dann ohne sich weiter aufzu-
richten zum Sitz, während das Wasserfahr-
zeug zu beschleunigen beginnt.
5. Der Fahrer beschleunigt langsam, um das
Wasserfahrzeug auszubalancieren.
@
GJU01810
Gekentertes Wasserfahrzeug
Ist das Wasserfahrzeug gekentert, befolgen
Sie die nachstehenden Verfahren sorgfältig, um
Beschädigung oder Verletzung zu verhindern.
@ UNSACHGEMÄSSES AUFRICHTEN KANN
VERLETZUNG VERURSACHEN:

Sicherstellen, daß die Motorstoppleine vom
Motor-Absperrschalter abgezogen ist.

Ihre Hand nicht in das Einlaßsieb stecken.
Passen Sie auf, daß das Wasserfahrzeug
nicht auf Sie fällt, während es sich dreht.
@
NOTA:@ Cuanto mayor sea el peso total del piloto y los
tripulantes, tanto más difícil resultará equilibrar
la moto de agua. No maneje la moto de agua
cuando el peso total sea superior a 240 kg
(530 lb) incluída la carga. Si le resulta difícil
equilibrar la moto de agua cuando está parada,
proceda del modo siguiente:
1. El tripulante debe estabilizar la moto de agua
mientras embarca el piloto. El piloto se im-
pulsar a bordo hasta quedar de rodillas sobre
la plataforma y luego se sienta a horcajadas
en el asiento para equilibrar la moto de agua.
2. El piloto se coloca en la muñeca izquierda el
cordón de hombre al agua y después introdu-
ce la pinza en el interruptor de paro de emer-
gencia del motor.
3. El piloto arranca el motor y lo deja al ralentí.
4. El tripulante se impulsa a bordo de rodillas y
seguidamente trepa al asiento mientras la
moto de agua acelera.
5. El piloto aumenta progresivamente la veloci-
dad para equilibrar la motor de agua.
@
SJU01810
Moto de agua volcada
Si la moto de agua vuelca, siga con cuidado el
procedimiento descrito a continuación para evi-
tar daños o lesiones.
@ UN ENDEREZAMIENTO INADECUADO
PUEDE PROVOCAR LESIONES:

Verifique que el cordón de hombre al agua
esté quitado del interruptor de paro de
emergencia del motor.

No ponga la mano en la rejilla de admisión.
Vigile que la moto de agua no le golpee al
enderezarse.
@
UF1B81A0.book Page 60 Tuesday, November 19, 2002 4:56 PM

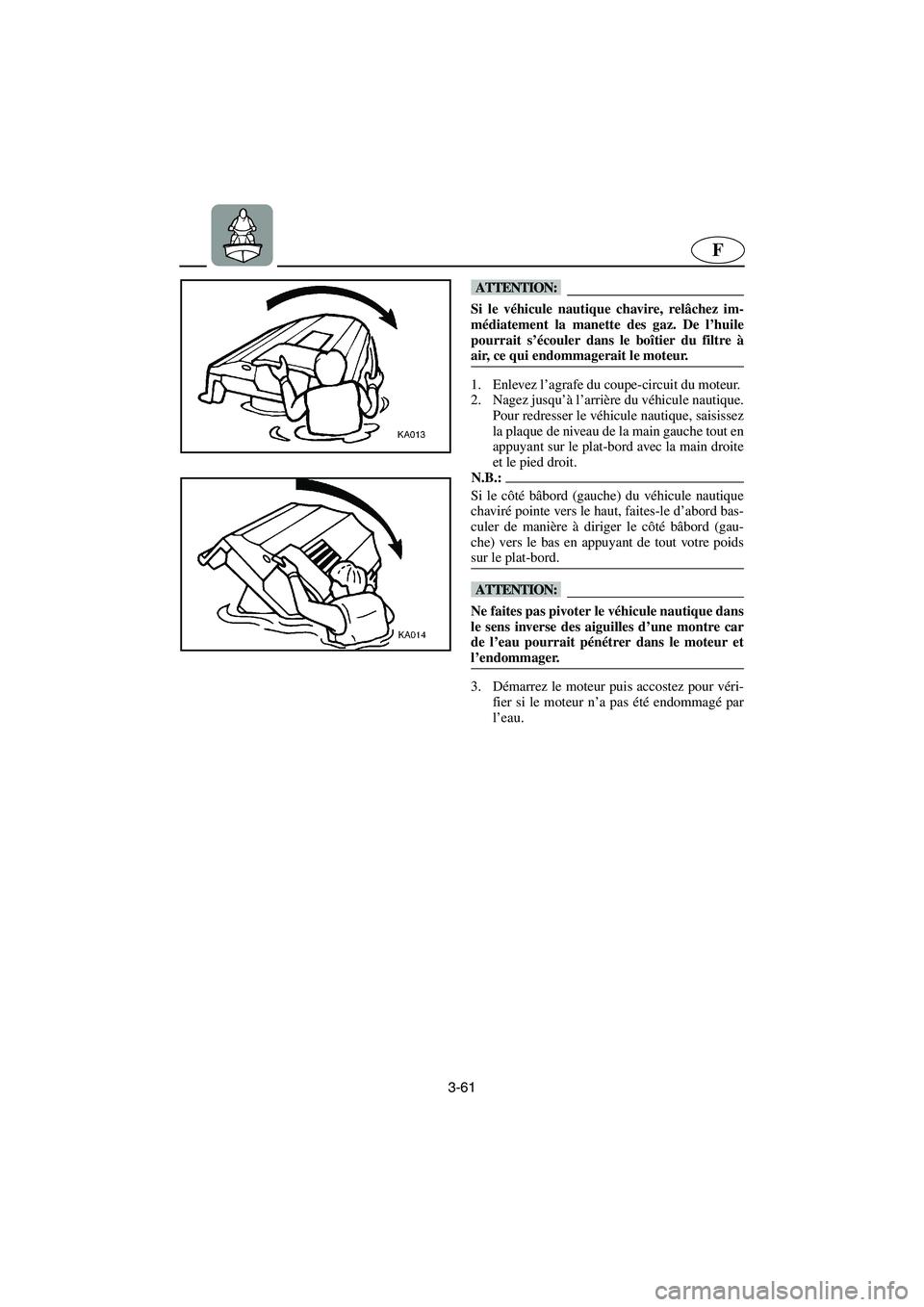

3-61
F
@ Si le véhicule nautique chavire, relâchez im-
médiatement la manette des gaz. De l’huile
pourrait s’écouler dans le boîtier du filtre à
air, ce qui endommagerait le moteur.
@
1. Enlevez l’agrafe du coupe-circuit du moteur.
2. Nagez jusqu’à l’arrière du véhicule nautique.
Pour redresser le véhicule nautique, saisissez
la plaque de niveau de la main gauche tout en
appuyant sur le plat-bord avec la main droite
et le pied droit.
N.B.:@ Si le côté bâbord (gauche) du véhicule nautique
chaviré pointe vers le haut, faites-le d’abord bas-
culer de manière à diriger le côté bâbord (gau-
che) vers le bas en appuyant de tout votre poids
sur le plat-bord.
@
@ Ne faites pas pivoter le véhicule nautique dans
le sens inverse des aiguilles d’une montre car
de l’eau pourrait pénétrer dans le moteur et
l’endommager.
@
3. Démarrez le moteur puis accostez pour véri-
fier si le moteur n’a pas été endommagé par
l’eau.
UF1B81A0.book Page 61 Tuesday, November 19, 2002 4:56 PM

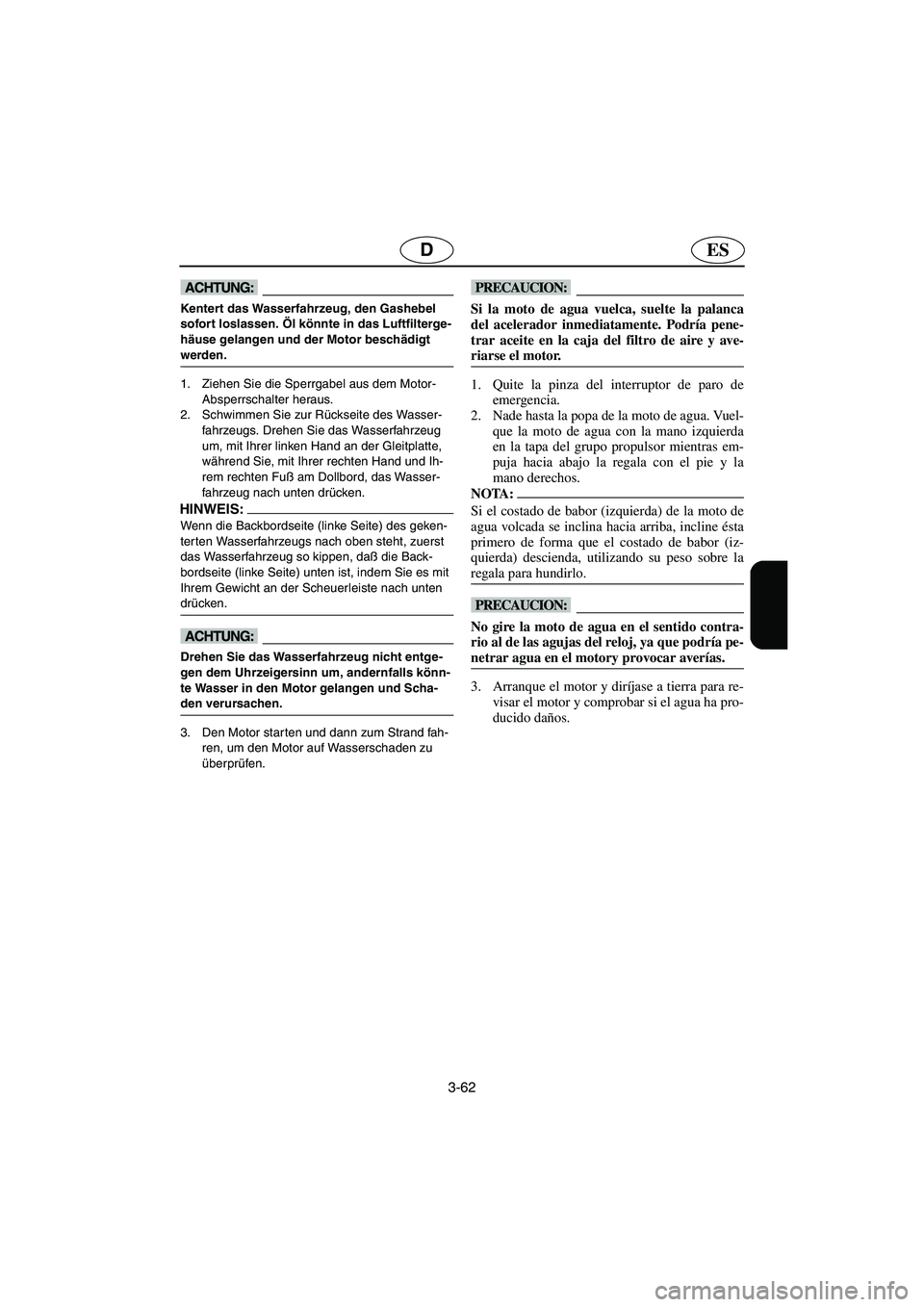

3-62
ESD
@ Kentert das Wasserfahrzeug, den Gashebel
sofort loslassen. Öl könnte in das Luftfilterge-
häuse gelangen und der Motor beschädigt
werden.
@
1. Ziehen Sie die Sperrgabel aus dem Motor-
Absperrschalter heraus.
2. Schwimmen Sie zur Rückseite des Wasser-
fahrzeugs. Drehen Sie das Wasserfahrzeug
um, mit Ihrer linken Hand an der Gleitplatte,
während Sie, mit Ihrer rechten Hand und Ih-
rem rechten Fuß am Dollbord, das Wasser-
fahrzeug nach unten drücken.
HINWEIS:@ Wenn die Backbordseite (linke Seite) des geken-
terten Wasserfahrzeugs nach oben steht, zuerst
das Wasserfahrzeug so kippen, daß die Back-
bordseite (linke Seite) unten ist, indem Sie es mit
Ihrem Gewicht an der Scheuerleiste nach unten
drücken.
@
@ Drehen Sie das Wasserfahrzeug nicht entge-
gen dem Uhrzeigersinn um, andernfalls könn-
te Wasser in den Motor gelangen und Scha-
den verursachen.
@
3. Den Motor starten und dann zum Strand fah-
ren, um den Motor auf Wasserschaden zu
überprüfen.
@ Si la moto de agua vuelca, suelte la palanca
del acelerador inmediatamente. Podría pene-
trar aceite en la caja del filtro de aire y ave-
riarse el motor.
@
1. Quite la pinza del interruptor de paro de
emergencia.
2. Nade hasta la popa de la moto de agua. Vuel-
que la moto de agua con la mano izquierda
en la tapa del grupo propulsor mientras em-
puja hacia abajo la regala con el pie y la
mano derechos.
NOTA:@ Si el costado de babor (izquierda) de la moto de
agua volcada se inclina hacia arriba, incline ésta
primero de forma que el costado de babor (iz-
quierda) descienda, utilizando su peso sobre la
regala para hundirlo.
@
@ No gire la moto de agua en el sentido contra-
rio al de las agujas del reloj, ya que podría pe-
netrar agua en el motory provocar averías.
@
3. Arranque el motor y diríjase a tierra para re-
visar el motor y comprobar si el agua ha pro-
ducido daños.
UF1B81A0.book Page 62 Tuesday, November 19, 2002 4:56 PM

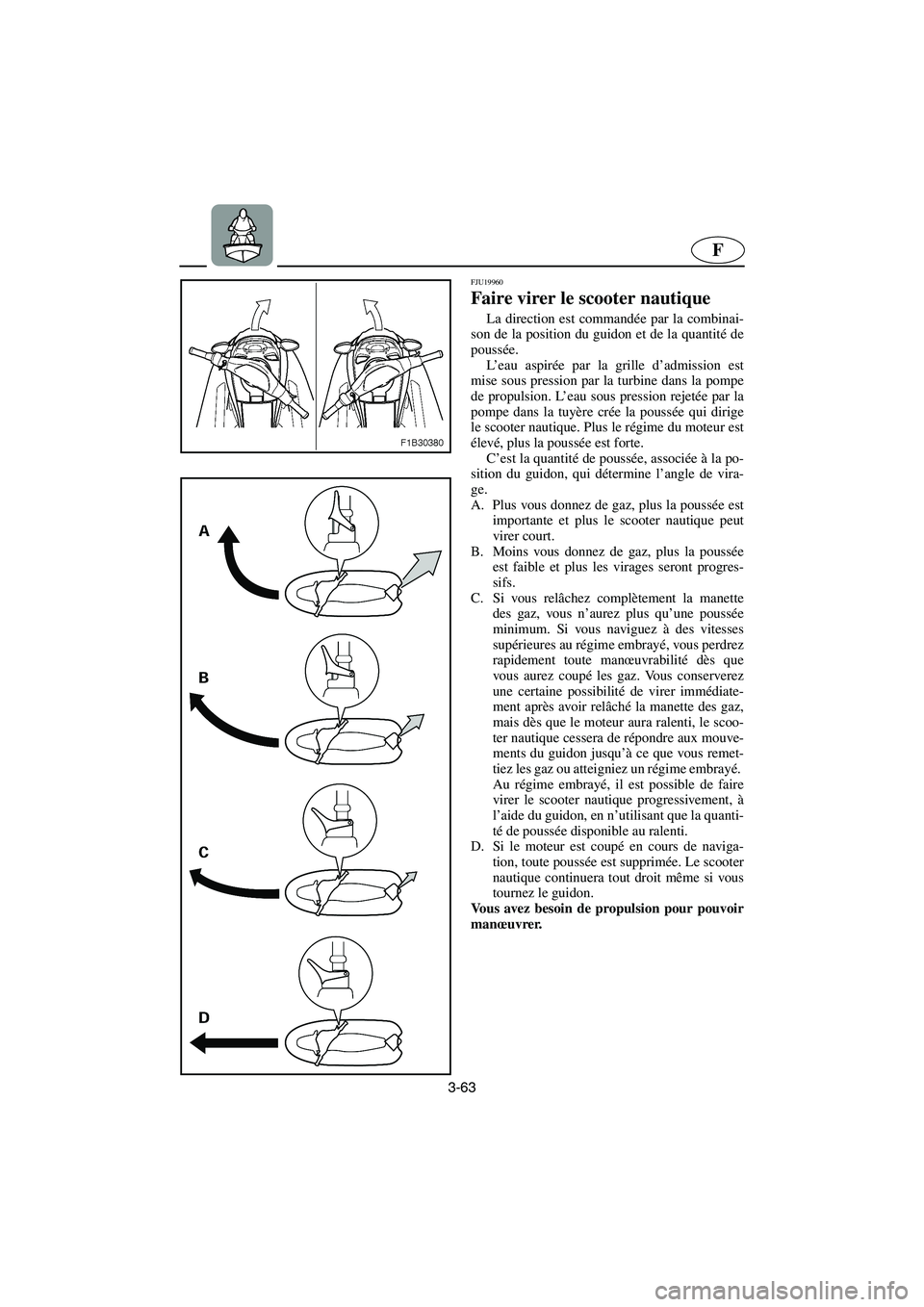

3-63
F
FJU19960
Faire virer le scooter nautique
La direction est commandée par la combinai-
son de la position du guidon et de la quantité de
poussée.
L’eau aspirée par la grille d’admission est
mise sous pression par la turbine dans la pompe
de propulsion. L’eau sous pression rejetée par la
pompe dans la tuyère crée la poussée qui dirige
le scooter nautique. Plus le régime du moteur est
élevé, plus la poussée est forte.
C’est la quantité de poussée, associée à la po-
sition du guidon, qui détermine l’angle de vira-
ge.
A. Plus vous donnez de gaz, plus la poussée est
importante et plus le scooter nautique peut
virer court.
B. Moins vous donnez de gaz, plus la poussée
est faible et plus les virages seront progres-
sifs.
C. Si vous relâchez complètement la manette
des gaz, vous n’aurez plus qu’une poussée
minimum. Si vous naviguez à des vitesses
supérieures au régime embrayé, vous perdrez
rapidement toute manœuvrabilité dès que
vous aurez coupé les gaz. Vous conserverez
une certaine possibilité de virer immédiate-
ment après avoir relâché la manette des gaz,
mais dès que le moteur aura ralenti, le scoo-
ter nautique cessera de répondre aux mouve-
ments du guidon jusqu’à ce que vous remet-
tiez les gaz ou atteigniez un régime embrayé.
Au régime embrayé, il est possible de faire
virer le scooter nautique progressivement, à
l’aide du guidon, en n’utilisant que la quanti-
té de poussée disponible au ralenti.
D. Si le moteur est coupé en cours de naviga-
tion, toute poussée est supprimée. Le scooter
nautique continuera tout droit même si vous
tournez le guidon.
Vous avez besoin de propulsion pour pouvoir
manœuvrer.
UF1B81A0.book Page 63 Tuesday, November 19, 2002 4:56 PM

3-64
ESD

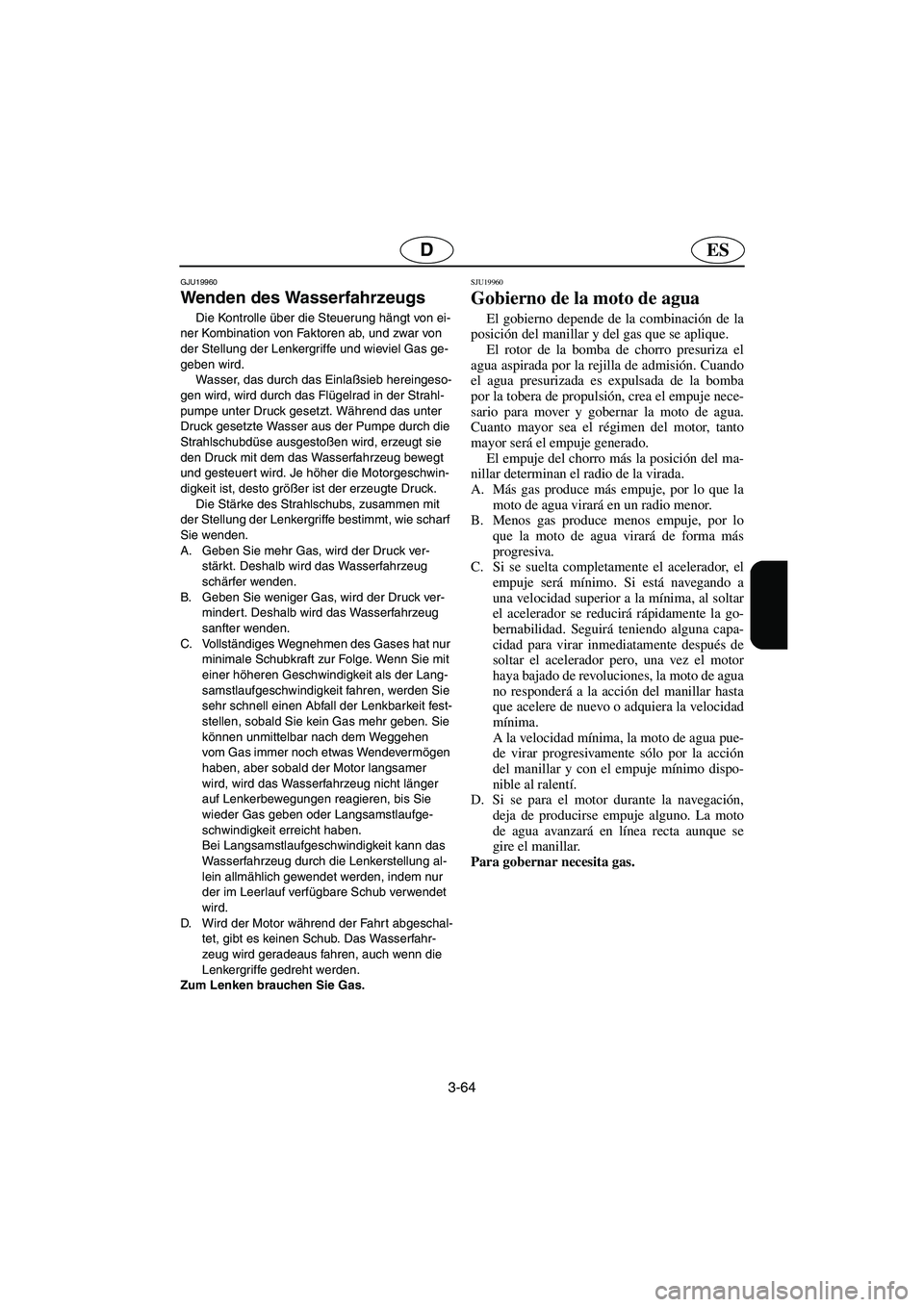

GJU19960
Wenden des Wasserfahrzeugs
Die Kontrolle über die Steuerung hängt von ei-
ner Kombination von Faktoren ab, und zwar von
der Stellung der Lenkergriffe und wieviel Gas ge-
geben wird.
Wasser, das durch das Einlaßsieb hereingeso-
gen wird, wird durch das Flügelrad in der Strahl-
pumpe unter Druck gesetzt. Während das unter
Druck gesetzte Wasser aus der Pumpe durch die
Strahlschubdüse ausgestoßen wird, erzeugt sie
den Druck mit dem das Wasserfahrzeug bewegt
und gesteuert wird. Je höher die Motorgeschwin-
digkeit ist, desto größer ist der erzeugte Druck.
Die Stärke des Strahlschubs, zusammen mit
der Stellung der Lenkergriffe bestimmt, wie scharf
Sie wenden.
A. Geben Sie mehr Gas, wird der Druck ver-
stärkt. Deshalb wird das Wasserfahrzeug
schärfer wenden.
B. Geben Sie weniger Gas, wird der Druck ver-
mindert. Deshalb wird das Wasserfahrzeug
sanfter wenden.
C. Vollständiges Wegnehmen des Gases hat nur
minimale Schubkraft zur Folge. Wenn Sie mit
einer höheren Geschwindigkeit als der Lang-
samstlaufgeschwindigkeit fahren, werden Sie
sehr schnell einen Abfall der Lenkbarkeit fest-
stellen, sobald Sie kein Gas mehr geben. Sie
können unmittelbar nach dem Weggehen
vom Gas immer noch etwas Wendevermögen
haben, aber sobald der Motor langsamer
wird, wird das Wasserfahrzeug nicht länger
auf Lenkerbewegungen reagieren, bis Sie
wieder Gas geben oder Langsamstlaufge-
schwindigkeit erreicht haben.
Bei Langsamstlaufgeschwindigkeit kann das
Wasserfahrzeug durch die Lenkerstellung al-
lein allmählich gewendet werden, indem nur
der im Leerlauf verfügbare Schub verwendet
wird.
D. Wird der Motor während der Fahrt abgeschal-
tet, gibt es keinen Schub. Das Wasserfahr-
zeug wird geradeaus fahren, auch wenn die
Lenkergriffe gedreht werden.
Zum Lenken brauchen Sie Gas.
SJU19960
Gobierno de la moto de agua
El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión. Cuando
el agua presurizada es expulsada de la bomba
por la tobera de propulsión, crea el empuje nece-
sario para mover y gobernar la moto de agua.
Cuanto mayor sea el régimen del motor, tanto
mayor será el empuje generado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.
A. Más gas produce más empuje, por lo que la
moto de agua virará en un radio menor.
B. Menos gas produce menos empuje, por lo
que la moto de agua virará de forma más
progresiva.
C. Si se suelta completamente el acelerador, el
empuje será mínimo. Si está navegando a
una velocidad superior a la mínima, al soltar
el acelerador se reducirá rápidamente la go-
bernabilidad. Seguirá teniendo alguna capa-
cidad para virar inmediatamente después de
soltar el acelerador pero, una vez el motor
haya bajado de revoluciones, la moto de agua
no responderá a la acción del manillar hasta
que acelere de nuevo o adquiera la velocidad
mínima.
A la velocidad mínima, la moto de agua pue-
de virar progresivamente sólo por la acción
del manillar y con el empuje mínimo dispo-
nible al ralentí.
D. Si se para el motor durante la navegación,
deja de producirse empuje alguno. La moto
de agua avanzará en línea recta aunque se
gire el manillar.
Para gobernar necesita gas.
UF1B81A0.book Page 64 Tuesday, November 19, 2002 4:56 PM

3-65
F
@

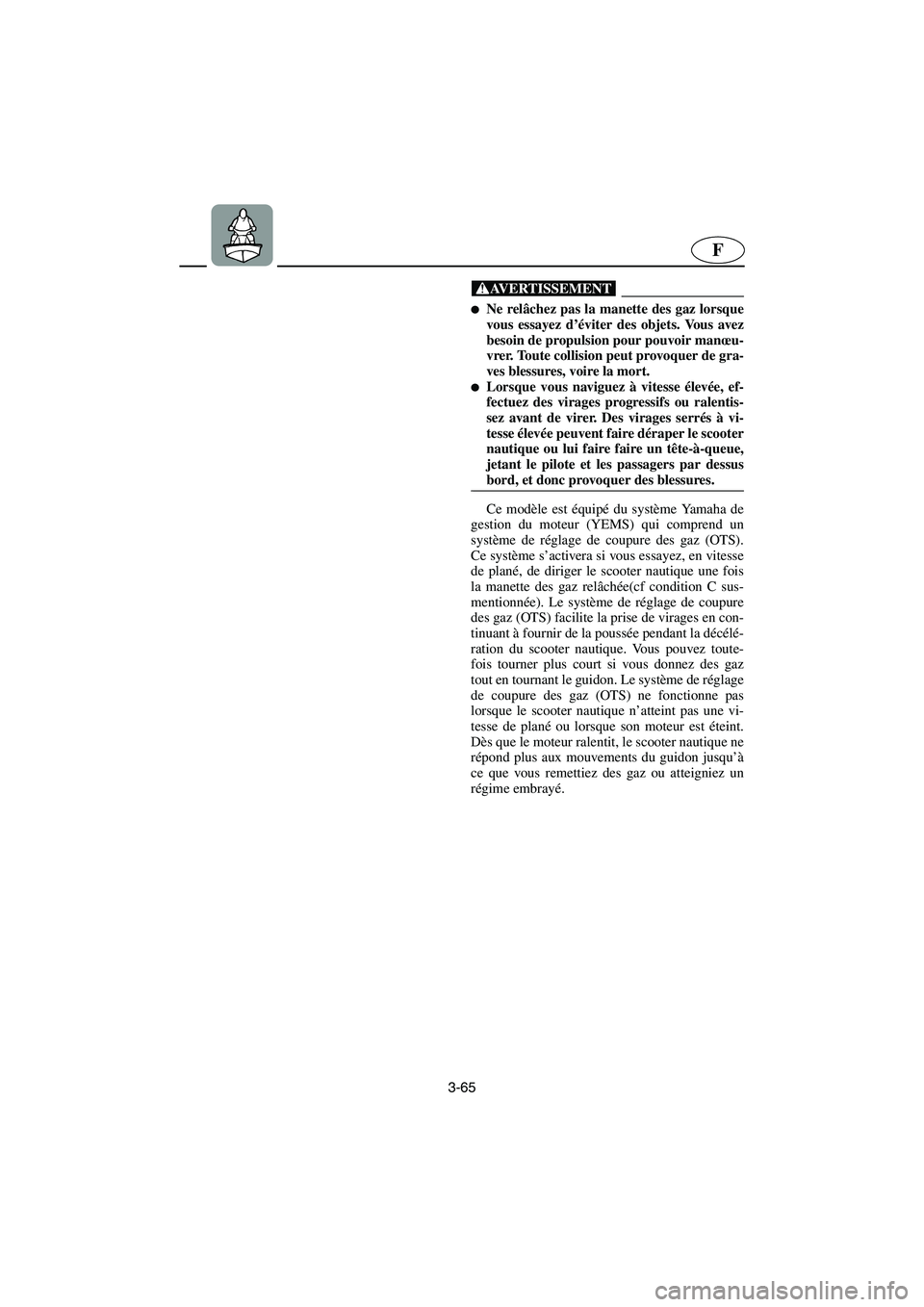

Ne relâchez pas la manette des gaz lorsque
vous essayez d’éviter des objets. Vous avez
besoin de propulsion pour pouvoir manœu-
vrer. Toute collision peut provoquer de gra-
ves blessures, voire la mort.

Lorsque vous naviguez à vitesse élevée, ef-
fectuez des virages progressifs ou ralentis-
sez avant de virer. Des virages serrés à vi-
tesse élevée peuvent faire déraper le scooter
nautique ou lui faire faire un tête-à-queue,
jetant le pilote et les passagers par dessus
bord, et donc provoquer des blessures.
@
Ce modèle est équipé du système Yamaha de
gestion du moteur (YEMS) qui comprend un
système de réglage de coupure des gaz (OTS).
Ce système s’activera si vous essayez, en vitesse
de plané, de diriger le scooter nautique une fois
la manette des gaz relâchée(cf condition C sus-
mentionnée). Le système de réglage de coupure
des gaz (OTS) facilite la prise de virages en con-
tinuant à fournir de la poussée pendant la décélé-
ration du scooter nautique. Vous pouvez toute-
fois tourner plus court si vous donnez des gaz
tout en tournant le guidon. Le système de réglage
de coupure des gaz (OTS) ne fonctionne pas
lorsque le scooter nautique n’atteint pas une vi-
tesse de plané ou lorsque son moteur est éteint.
Dès que le moteur ralentit, le scooter nautique ne
répond plus aux mouvements du guidon jusqu’à
ce que vous remettiez des gaz ou atteigniez un
régime embrayé.
UF1B81A0.book Page 65 Tuesday, November 19, 2002 4:56 PM

3-66
ESD
@
Den Gashebel nicht loslassen, wenn Sie
versuchen von Hindernissen wegzusteu-
ern—Sie brauchen Gas zum Steuern. Ein
Zusammenstoß könnte zu ernsthaften Ver-
letzungen oder zum Tod führen.

Bei Betrieb mit höherer Geschwindigkeit,
sollten Sie allmähliche Wendungen vollzie-
hen oder langsamer werden, bevor Sie wen-
den. Scharfe Wendungen bei hoher Ge-
schwindigkeit könnten das Wasserfahrzeug
seitlich wegschlittern oder schleudern las-
sen und den Fahrer und die Mitfahrer über
Bord werfen, was Verletzung zur Folge ha-
ben könnte.
@
Dieses Modell ist mit dem Yamaha Engine Ma-
nagement System (YEMS) ausgestattet, welches
ein “Off-Throttle”-Steuerungssystem (OTS) mit
einschließt. Es wird bei Gleitgeschwindigkeit akti-
viert, falls Sie das Wasserfahrzeug steuern wol-
len, nachdem der Gashebel freigegeben worden
ist (siehe Bedingung C oben). Das OTS-System
unterstützt die Wendung, indem es dem Wasser-
fahrzeug weiterhin Schubkraft verleiht, während
es abbremst. Sie können jedoch schärfer wen-
den, wenn Sie Gas geben und dabei die Lenker-
griffe drehen. Das OTS-System wird unterhalb
von Gleitgeschwindigkeit nicht aktiviert oder wenn
der Motor abgestellt ist. Sobald der Motor langsa-
mer wird, wendet das Wasserfahrzeug nicht mehr
aufgrund von Lenkerbewegung, bis wieder Gas
gegeben wird oder Langsamstlaufgeschwingig-
keit erreicht worden ist.
@
No suelte el acelerador cuando trate de evi-
tar objetos—para gobernar necesita gas.
Una colisión puede provocar lesiones gra-
ves o mortales.

Cuando navegue a velocidades altas, vire
progresivamente o reduzca la marcha antes
de virar. Las viradas cerradas a alta veloci-
dad pueden provocar el derrapaje de la
moto de agua o el giro sobre si misma, lan-
zando al piloto y a los tripulantes por la
borda, con el consiguiente riesgo de lesio-
nes.
@
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el siste-
ma de gobierno sin gas (OTS). Dicho sistema se
activa a velocidad de planeo, cuando se intenta
virar después de soltar el acelerador (ver condi-
ción C más arriba). El sistema OTS sigue sumi-
nistrando algo de empuje que permitirá virar
mientras la moto de agua desacelera; no obstan-
te, podrá efectuar una virada más cerrada si da
gas al girar el manillar. El sistema OTS no fun-
ciona a velocidades inferiores a la de planeo o
cuando el motor está parado. Cuando el motor
reduzca la marcha, la moto de agua dejará de res-
ponder al manillar hasta que acelere de nuevo o
alcance la velocidad mínima.
UF1B81A0.book Page 66 Tuesday, November 19, 2002 4:56 PM

3-67
F

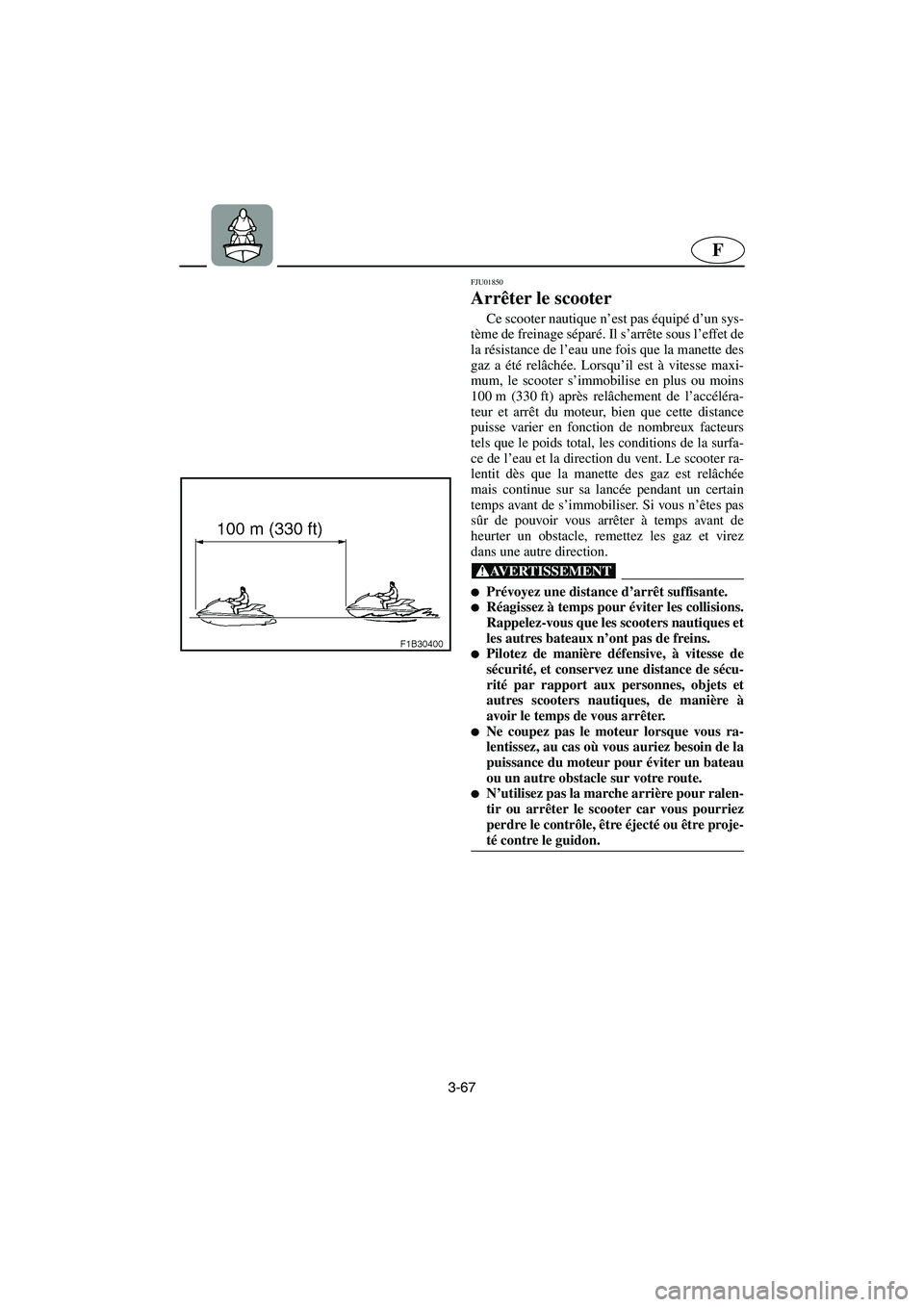

FJU01850
Arrêter le scooter
Ce scooter nautique n’est pas équipé d’un sys-
tème de freinage séparé. Il s’arrête sous l’effet de
la résistance de l’eau une fois que la manette des
gaz a été relâchée. Lorsqu’il est à vitesse maxi-
mum, le scooter s’immobilise en plus ou moins
100 m (330 ft) après relâchement de l’accéléra-
teur et arrêt du moteur, bien que cette distance
puisse varier en fonction de nombreux facteurs
tels que le poids total, les conditions de la surfa-
ce de l’eau et la direction du vent. Le scooter ra-
lentit dès que la manette des gaz est relâchée
mais continue sur sa lancée pendant un certain
temps avant de s’immobiliser. Si vous n’êtes pas
sûr de pouvoir vous arrêter à temps avant de
heurter un obstacle, remettez les gaz et virez
dans une autre direction.
@
Prévoyez une distance d’arrêt suffisante.
Réagissez à temps pour éviter les collisions.
Rappelez-vous que les scooters nautiques et
les autres bateaux n’ont pas de freins.

Pilotez de manière défensive, à vitesse de
sécurité, et conservez une distance de sécu-
rité par rapport aux personnes, objets et
autres scooters nautiques, de manière à
avoir le temps de vous arrêter.

Ne coupez pas le moteur lorsque vous ra-
lentissez, au cas où vous auriez besoin de la
puissance du moteur pour éviter un bateau
ou un autre obstacle sur votre route.

N’utilisez pas la marche arrière pour ralen-
tir ou arrêter le scooter car vous pourriez
perdre le contrôle, être éjecté ou être proje-
té contre le guidon.
@
UF1B81A0.book Page 67 Tuesday, November 19, 2002 4:56 PM
