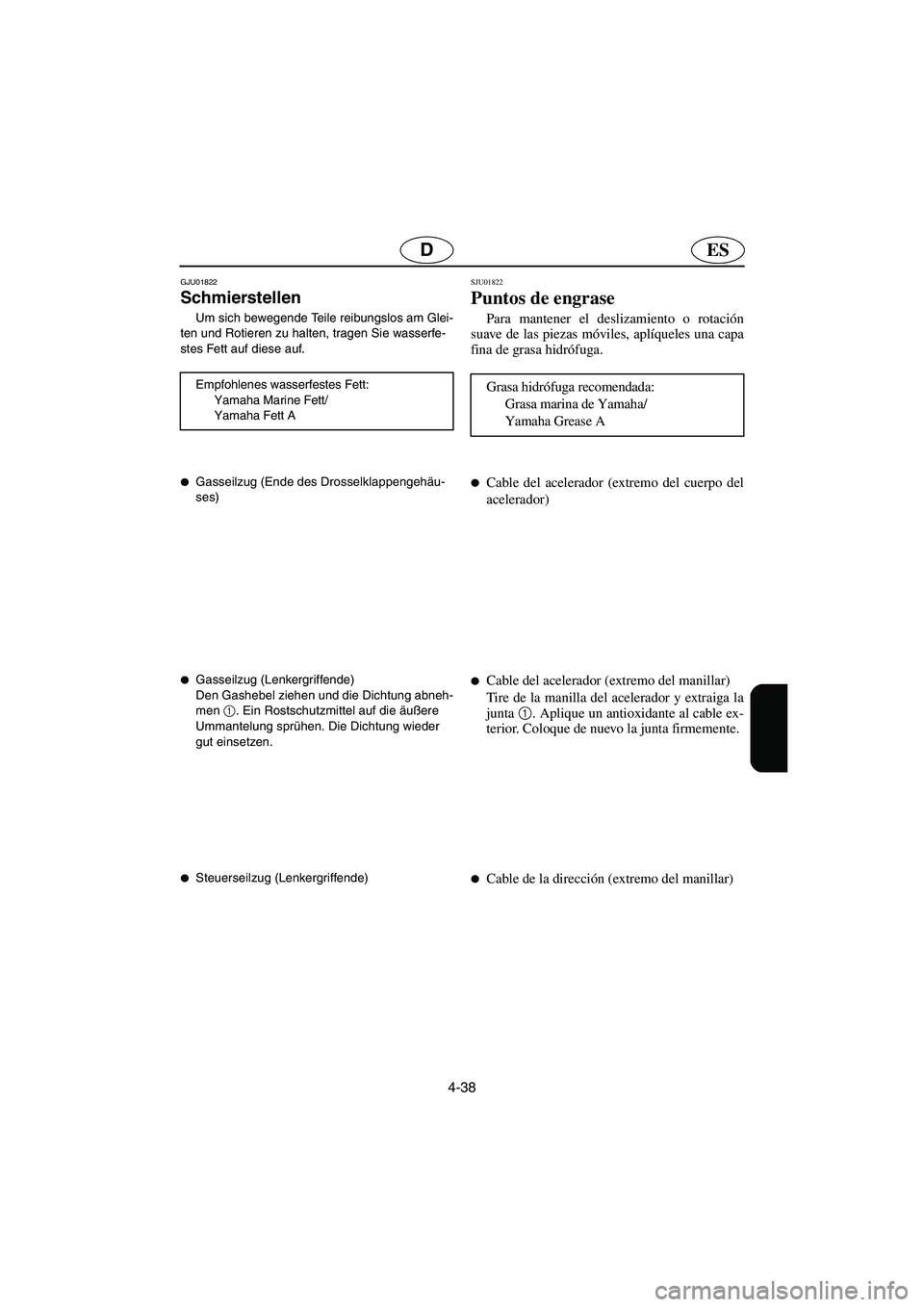

YAMAHA FX 2003 Betriebsanleitungen (in German)

4-38
ESD
GJU01822
Schmierstellen
Um sich bewegende Teile reibungslos am Glei-
ten und Rotieren zu halten, tragen Sie wasserfe-
stes Fett auf diese auf.
Empfohlenes wasserfestes Fett:
Yamaha Marine Fett/
Yamaha Fett A

Gasseilzug (Ende des Drosselklappengehäu-
ses)

Gasseilzug (Lenkergriffende)
Den Gashebel ziehen und die Dichtung abneh-
men 1
. Ein Rostschutzmittel auf die äußere
Ummantelung sprühen. Die Dichtung wieder
gut einsetzen.

Steuerseilzug (Lenkergriffende)
SJU01822
Puntos de engrase
Para mantener el deslizamiento o rotación
suave de las piezas móviles, aplíqueles una capa
fina de grasa hidrófuga.
Grasa hidrófuga recomendada:
Grasa marina de Yamaha/
Yamaha Grease A

Cable del acelerador (extremo del cuerpo del
acelerador)

Cable del acelerador (extremo del manillar)
Tire de la manilla del acelerador y extraiga la
junta 1
. Aplique un antioxidante al cable ex-
terior. Coloque de nuevo la junta firmemente.

Cable de la dirección (extremo del manillar)
UF1B81A0.book Page 38 Tuesday, November 19, 2002 4:56 PM

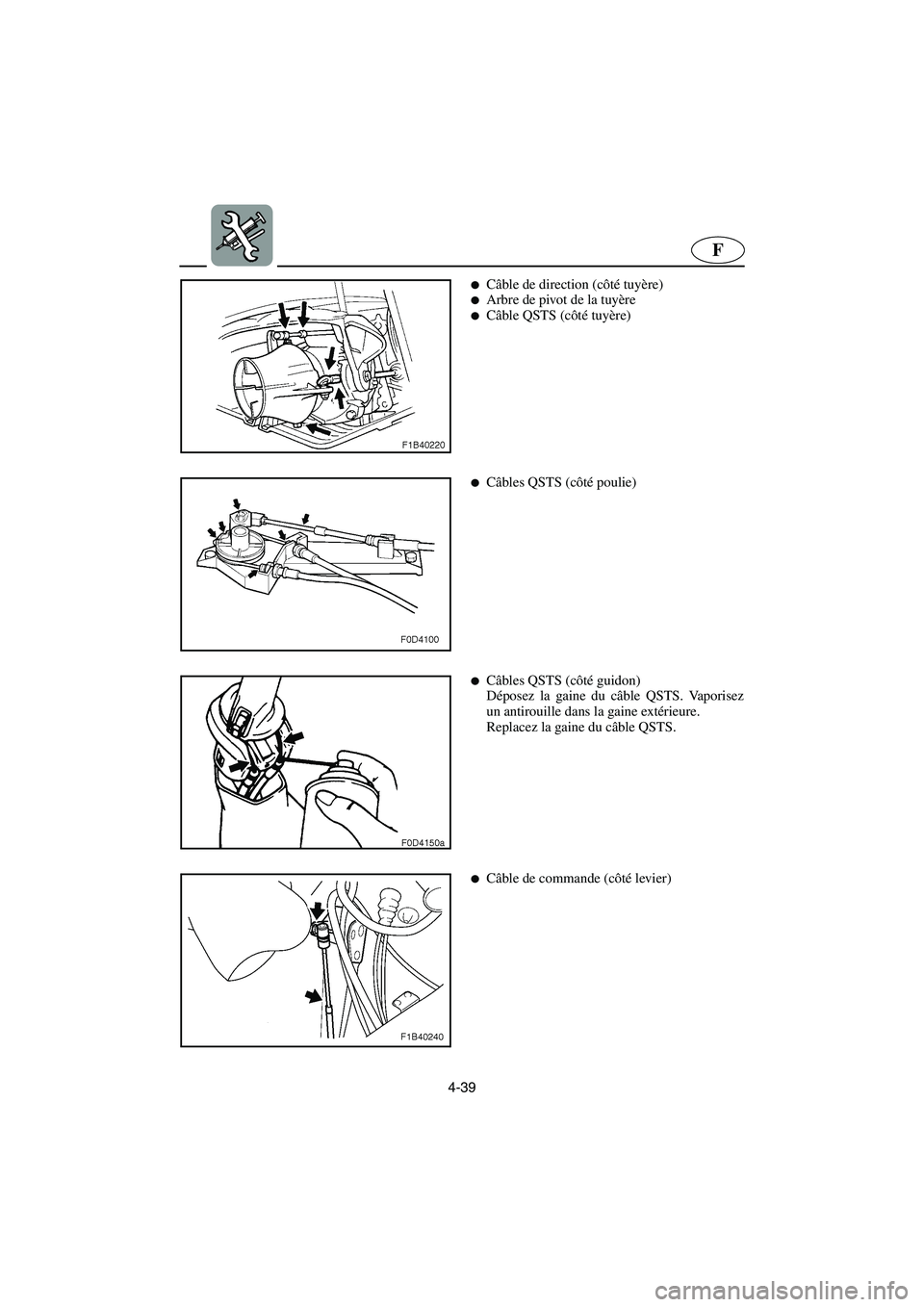

4-39
F

Câble de direction (côté tuyère)
Arbre de pivot de la tuyère

Câble QSTS (côté tuyère)

Câbles QSTS (côté poulie)

Câbles QSTS (côté guidon)
Déposez la gaine du câble QSTS. Vaporisez
un antirouille dans la gaine extérieure.
Replacez la gaine du câble QSTS.

Câble de commande (côté levier)
UF1B81A0.book Page 39 Tuesday, November 19, 2002 4:56 PM

4-40
ESD

Steuerseilzug (Düsenende)

Drehzapfen der Düse

QSTS-Seilzug (Düsenende)

QSTS-Seilzüge (Riemenscheibenende)

QSTS-Seilzüge (Lenkergriffende)
Die Ummantelung des QSTS-Seilzugs entfer-
nen. Ein Rostschutzmittel auf die äußere Um-
mantelung sprühen.
Die Ummantelung des QSTS-Seilzugs wieder
anbringen.

Schaltseilzug (Hebelende)

Cable de la dirección (extremo de la tobera)

Eje rotativo de la tobera

Cable QSTS (extremo de la tobera)

Cables QSTS (extremo de la polea)

Cables QSTS (extremo del manillar)
Extraiga la carcasa del cable QSTS. Aplique
un antioxidante al cable exterior.
Instale nuevamente la carcasa del cable
QSTS.

Cable del inversor (extremo de la palanca)
UF1B81A0.book Page 40 Tuesday, November 19, 2002 4:56 PM

4-41
F

Câble de commande (côté inverseur)

Carter intermédiaire
A l’aide d’un pistolet de graissage, remplissez
le carter intermédiaire de graisse hydrofuge
par le graisseur 1.
Quantité de graisse:
Après les 10 premières heures ou 1 mois:
33,0–35,0 cm
3 (1,11–1,18 oz)
Toutes les 100 heures ou tous les 12 mois:
6,0–8,0 cm
3 (0,20–0,27 oz)
UF1B81A0.book Page 41 Tuesday, November 19, 2002 4:56 PM

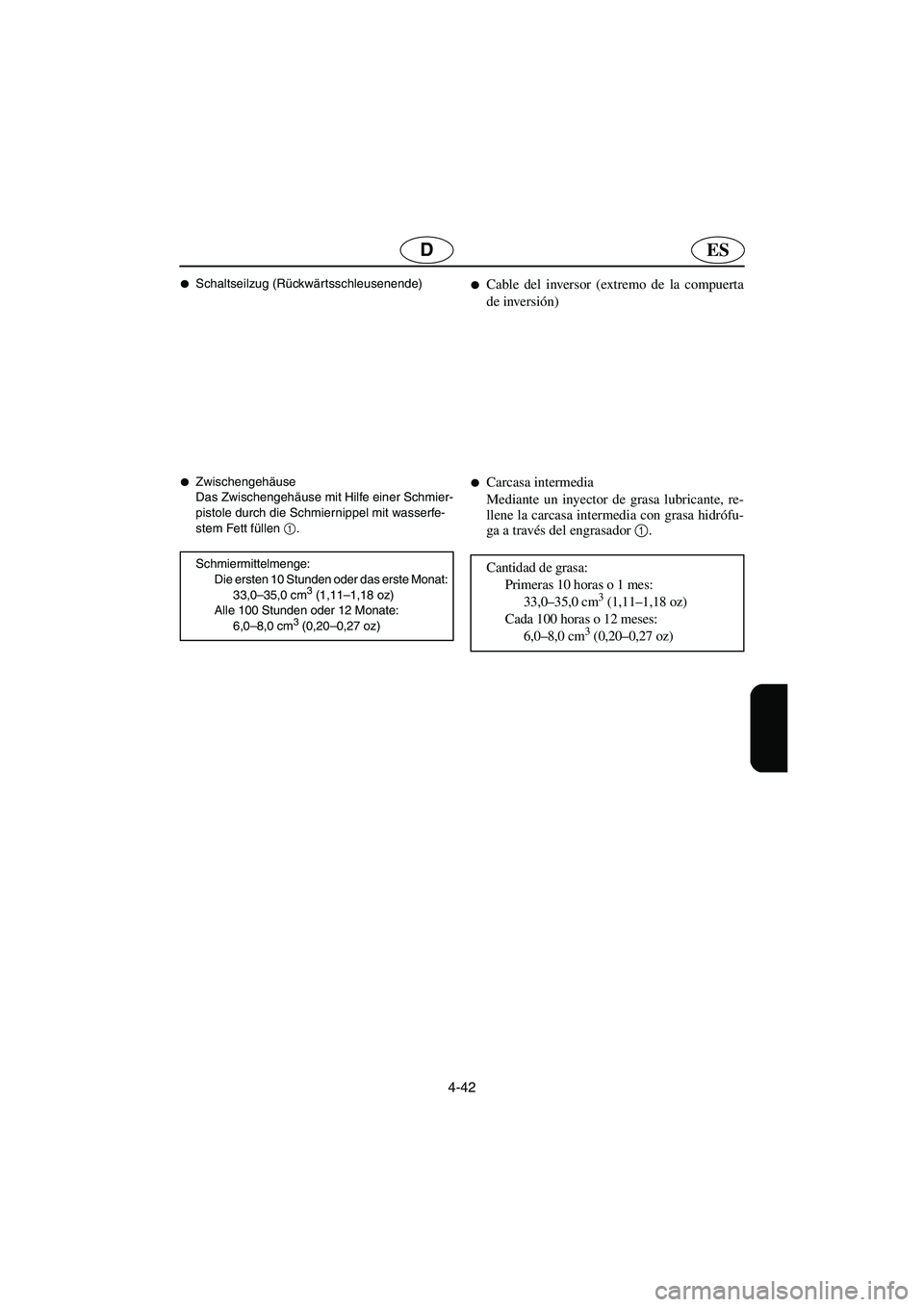

4-42
ESD

Schaltseilzug (Rückwär tsschleusenende)

Zwischengehäuse
Das Zwischengehäuse mit Hilfe einer Schmier-
pistole durch die Schmiernippel mit wasserfe-
stem Fett füllen 1
.
Schmiermittelmenge:
Die ersten 10 Stunden oder das erste Monat:
33,0–35,0 cm
3 (1,11–1,18 oz)
Alle 100 Stunden oder 12 Monate:
6,0–8,0 cm
3 (0,20–0,27 oz)

Cable del inversor (extremo de la compuerta
de inversión)

Carcasa intermedia
Mediante un inyector de grasa lubricante, re-
llene la carcasa intermedia con grasa hidrófu-
ga a través del engrasador 1
.
Cantidad de grasa:
Primeras 10 horas o 1 mes:
33,0–35,0 cm
3 (1,11–1,18 oz)
Cada 100 horas o 12 meses:
6,0–8,0 cm
3 (0,20–0,27 oz)
UF1B81A0.book Page 42 Tuesday, November 19, 2002 4:56 PM

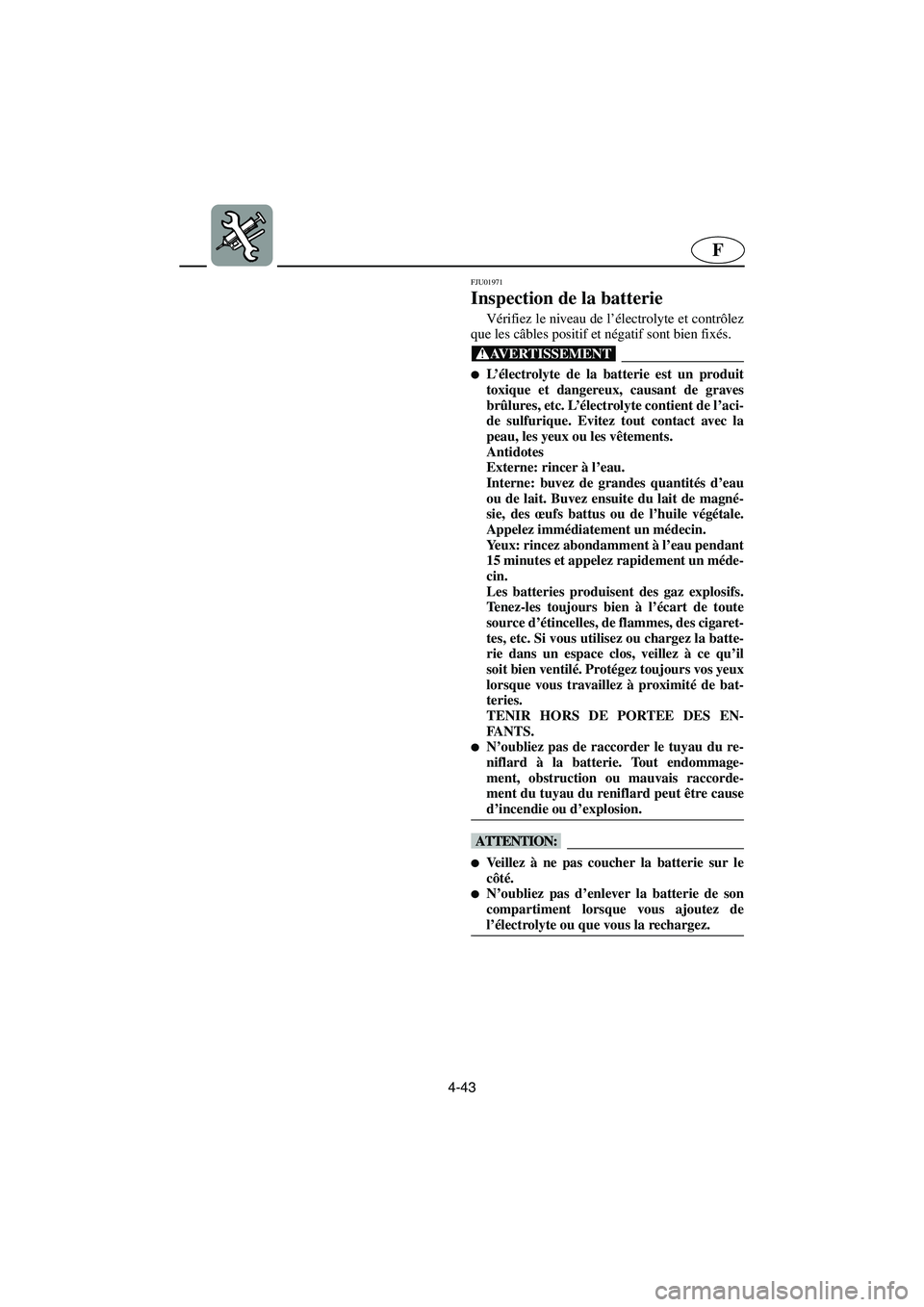

4-43
F
FJU01971
Inspection de la batterie
Vérifiez le niveau de l’électrolyte et contrôlez
que les câbles positif et négatif sont bien fixés.
@
L’électrolyte de la batterie est un produit
toxique et dangereux, causant de graves
brûlures, etc. L’électrolyte contient de l’aci-
de sulfurique. Evitez tout contact avec la
peau, les yeux ou les vêtements.
Antidotes
Externe: rincer à l’eau.
Interne: buvez de grandes quantités d’eau
ou de lait. Buvez ensuite du lait de magné-
sie, des œufs battus ou de l’huile végétale.
Appelez immédiatement un médecin.
Yeux: rincez abondamment à l’eau pendant
15 minutes et appelez rapidement un méde-
cin.
Les batteries produisent des gaz explosifs.
Tenez-les toujours bien à l’écart de toute
source d’étincelles, de flammes, des cigaret-
tes, etc. Si vous utilisez ou chargez la batte-
rie dans un espace clos, veillez à ce qu’il
soit bien ventilé. Protégez toujours vos yeux
lorsque vous travaillez à proximité de bat-
teries.
TENIR HORS DE PORTEE DES EN-
FANTS.

N’oubliez pas de raccorder le tuyau du re-
niflard à la batterie. Tout endommage-
ment, obstruction ou mauvais raccorde-
ment du tuyau du reniflard peut être cause
d’incendie ou d’explosion.
@
@
Veillez à ne pas coucher la batterie sur le
côté.

N’oubliez pas d’enlever la batterie de son
compartiment lorsque vous ajoutez de
l’électrolyte ou que vous la rechargez.
@
UF1B81A0.book Page 43 Tuesday, November 19, 2002 4:56 PM

4-44
ESD
GJU01971
Überprüfung der Batterie
Den Batteriesäurestand überprüfen und si-
cherstellen, daß die Minus- und Plus-Kabel gut
befestigt sind.
@
Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verur-
sachen. Batteriesäure enthält Schwefelsäu-
re. Kontakt mit Haut, Augen oder Kleidung
vermeiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Bittererde (Magnesia),
geschlagene rohe Eier oder Pflanzenöl ein-
nehmen. Sofort den Arzt rufen.
Augen: 15 Minuten lang mit Wasser aus-
spülen und sofort den Arzt rufen.
Batterien erzeugen explosive Gase. Fun-
ken, offenes Feuer, Zigaretten usw. außer
Reichweite halten. Wird die Batterie in ei-
nem abgeschlossenen Raum verwendet,
oder geladen, stellen Sie sicher, daß er gut
belüftet ist. Tragen Sie bei Arbeiten in der
Nähe von Batterien immer einen Augen-
schutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.

Es ist sicherzustellen, daß der Entlüfter-
schlauch an die Batterie angeschlossen
wird. Durch einen beschädigten, blockier-
ten oder nicht richtig angeschlossenen Ent-
lüfterschlauch könnte sie Feuer fangen
oder explodieren.
@
@
Achten Sie sorgfältig darauf, die Batterie
nicht auf die Seite zu legen.

Stellen Sie sicher, daß Sie die Batterie aus
dem Batteriefach herausnehmen, wenn Sie
Batteriesäure nachfüllen oder die Batterie
aufladen.
@
SJU01971
Revisión de la batería
Compruebe el nivel del electrólito de la bate-
ría y verifique que los cables negativo y positivo
estén firmemente sujetos.
@
El electrólito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de
agua o leche. Seguidamente ingerir magne-
sia, huevo batido o aceite vegetal. Llamar a
un médico inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, llamas,
cigarrillos, etc. Si va a utilizar o cargar la
batería en un espacio cerrado, verifique
que esté bien ventilado. Protéjase siempre
los ojos cuando trabaje cerca de una bate-
ría.
MANTÉNGALA FUERA DEL ALCAN-
CE DE LOS NIÑOS.

Asegúrese de conectar el tubo respiradero
a la batería. Podría producirse un incendio
o una explosión si dicho tubo está dañado,
obstruido o no está correctamente conecta-
do.
@
@
No tumbe la batería sobre su costado.

No olvide desmontar la batería de su com-
partimento para añadir electrólito o car-
garla.
@
UF1B81A0.book Page 44 Tuesday, November 19, 2002 4:56 PM

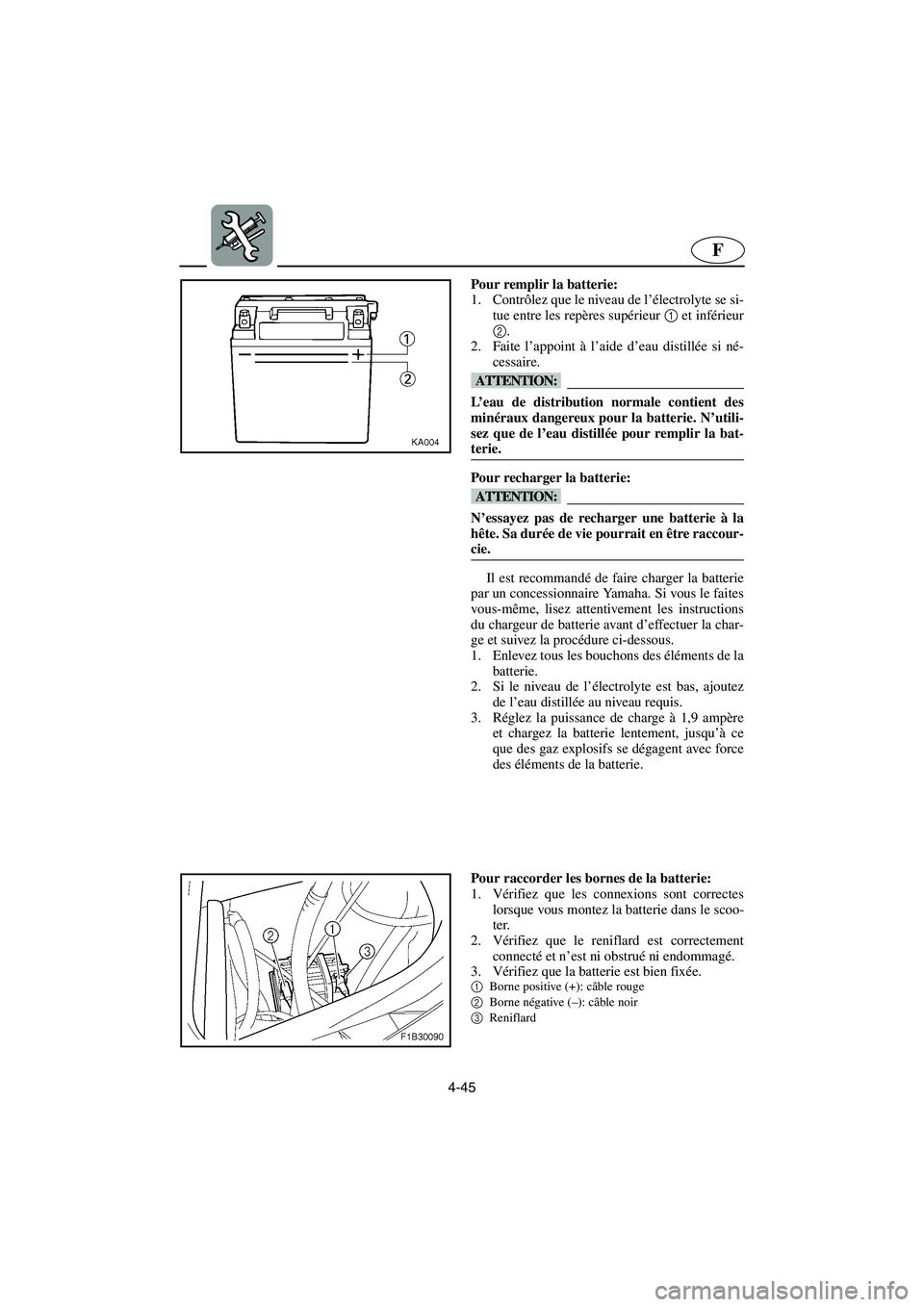

4-45
F
Pour remplir la batterie:
1. Contrôlez que le niveau de l’électrolyte se si-
tue entre les repères supérieur 1 et inférieur
2.
2. Faite l’appoint à l’aide d’eau distillée si né-
cessaire.
@ L’eau de distribution normale contient des
minéraux dangereux pour la batterie. N’utili-
sez que de l’eau distillée pour remplir la bat-
terie.
@
Pour recharger la batterie:
@ N’essayez pas de recharger une batterie à la
hête. Sa durée de vie pourrait en être raccour-
cie.
@
Il est recommandé de faire charger la batterie
par un concessionnaire Yamaha. Si vous le faites
vous-même, lisez attentivement les instructions
du chargeur de batterie avant d’effectuer la char-
ge et suivez la procédure ci-dessous.
1. Enlevez tous les bouchons des éléments de la
batterie.
2. Si le niveau de l’électrolyte est bas, ajoutez
de l’eau distillée au niveau requis.
3. Réglez la puissance de charge à 1,9 ampère
et chargez la batterie lentement, jusqu’à ce
que des gaz explosifs se dégagent avec force
des éléments de la batterie.
Pour raccorder les bornes de la batterie:
1. Vérifiez que les connexions sont correctes
lorsque vous montez la batterie dans le scoo-
ter.
2. Vérifiez que le reniflard est correctement
connecté et n’est ni obstrué ni endommagé.
3. Vérifiez que la batterie est bien fixée.
1
Borne positive (+): câble rouge
2
Borne négative (–): câble noir
3
Reniflard
UF1B81A0.book Page 45 Tuesday, November 19, 2002 4:56 PM

4-46
ESD
Wiederauffüllen der Batterie:
1. Sicherstellen, daß der Säurestand zwischen
der oberen 1
und unteren 2
Standmarkie-
rung steht.
2. Die Batterie mit destilliertem Wasser auffül-
len, falls nötig.
@ Normales Leitungswasser enthält Mineralien,
die für Batterien schädlich sind. Zum Wieder-
auffüllen der Batterie nur destilliertes Wasser
verwenden.
@
Laden der Batterie:
@ Nicht versuchen die Batterie zu schnell aufzu-
laden. Die Lebensdauer der Batterie könnte
sich dadurch verkürzen.
@
Es wird empfohlen die Batterie von einer
Yamaha-Fachwerkstatt aufladen zu lassen. Falls
Sie die Batterie selbst aufladen, lesen Sie vor
dem Laden aufmerksam die Anweisungen für das
Batterie-Ladegerät durch und befolgen Sie die fol-
genden Punkte.
1. Alle Kappen von den Batterie-Elementen ent-
fernen.
2. Destilliertes Wasser zum vorgeschriebenen
Stand auffüllen, falls der Batteriesäurestand
niedrig ist.
3. Die Ladegeschwindigkeit auf 1,9 Ampere ein-
stellen und die Batterie langsam laden, bis die
explosiven Gase heftig aus den Batterie-Ele-
menten austreten.
Anschließen der Batteriepole:
1. Sicherstellen, daß die Verbindungen korrekt
sind, wenn Sie die Batterie in das Wasser-
fahrzeug einsetzen.
2. Sicherstellen, daß der Entlüfterschlauch rich-
tig angeschlossen und nicht beschädigt oder
blockier t ist.
3. Sicherstellen, daß die Batterie nicht verrut-
schen kann.
1
Plus (+): Rotes Kabel
2
Minus (–): Schwarzes Kabel
3
Entlüfterschlauch
Para rellenar la batería:
1. Verifique que el nivel del electrólito se en-
cuentre entre las marcas 1
de nivel 2
supe-
rior e inferior.
2. Rellene la batería con agua destilada si es
preciso.
@ El agua del grifo contiene minerales que re-
sultan dañinos para una batería. Utilice úni-
camente agua destilada para rellenar la bate-
ría.
@
Para recargar la batería:
@ No intente cargar una batería apresurada-
mente. La duración de la batería podría dis-
minuir.
@
Es recomendable que un concesionario
Yamaha cargue la batería. Si lo hace usted mis-
mo, lea cuidadosamente las instrucciones del
cargador antes de realizar a carga y siga los si-
guientes puntos.
1. Retire todos los tapones de la célula de la ba-
tería.
2. Añada agua destilada hasta el nivel especifi-
cado si el nivel del electrólito estuviera bajo.
3. Ajuste la proporción de carga en 1,9 ampe-
rios y cargue lentamente la batería hasta que
se descarguen los gases explosivos de las cé-
lulas d la batería.
Para conectar los terminales de la batería:
1. Verifique que las conexiones sean correctas
cuando monte la batería en la moto de agua.
2. Verifique que el tubo respiradero esté correc-
tamente acoplado y que no esté roto ni obs-
truido.
3. Verifique que la batería quede bien sujeta.
1
Positivo (+): Cable rojo
2
Negativo (–): Cable negro
3
Tubo respiradero
UF1B81A0.book Page 46 Tuesday, November 19, 2002 4:56 PM

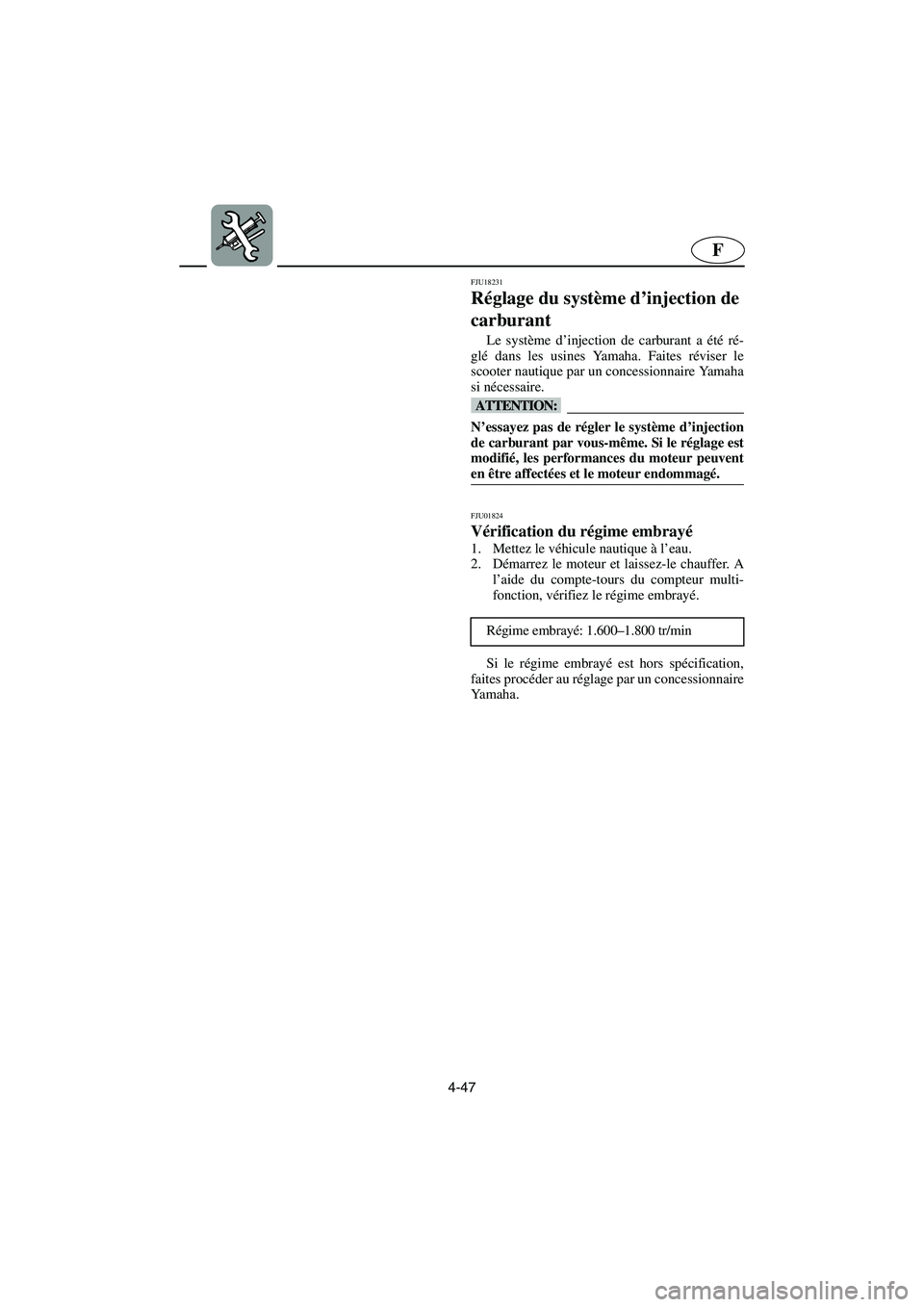

4-47
F
FJU18231
Réglage du système d’injection de
carburant
Le système d’injection de carburant a été ré-
glé dans les usines Yamaha. Faites réviser le
scooter nautique par un concessionnaire Yamaha
si nécessaire.
@ N’essayez pas de régler le système d’injection
de carburant par vous-même. Si le réglage est
modifié, les performances du moteur peuvent
en être affectées et le moteur endommagé.
@
FJU01824
Vérification du régime embrayé
1. Mettez le véhicule nautique à l’eau.
2. Démarrez le moteur et laissez-le chauffer. A
l’aide du compte-tours du compteur multi-
fonction, vérifiez le régime embrayé.
Si le régime embrayé est hors spécification,
faites procéder au réglage par un concessionnaire
Yamaha.Régime embrayé: 1.600–1.800 tr/min
UF1B81A0.book Page 47 Tuesday, November 19, 2002 4:56 PM
