YAMAHA FX 2003 Betriebsanleitungen (in German)

ESD
5
GJU01115

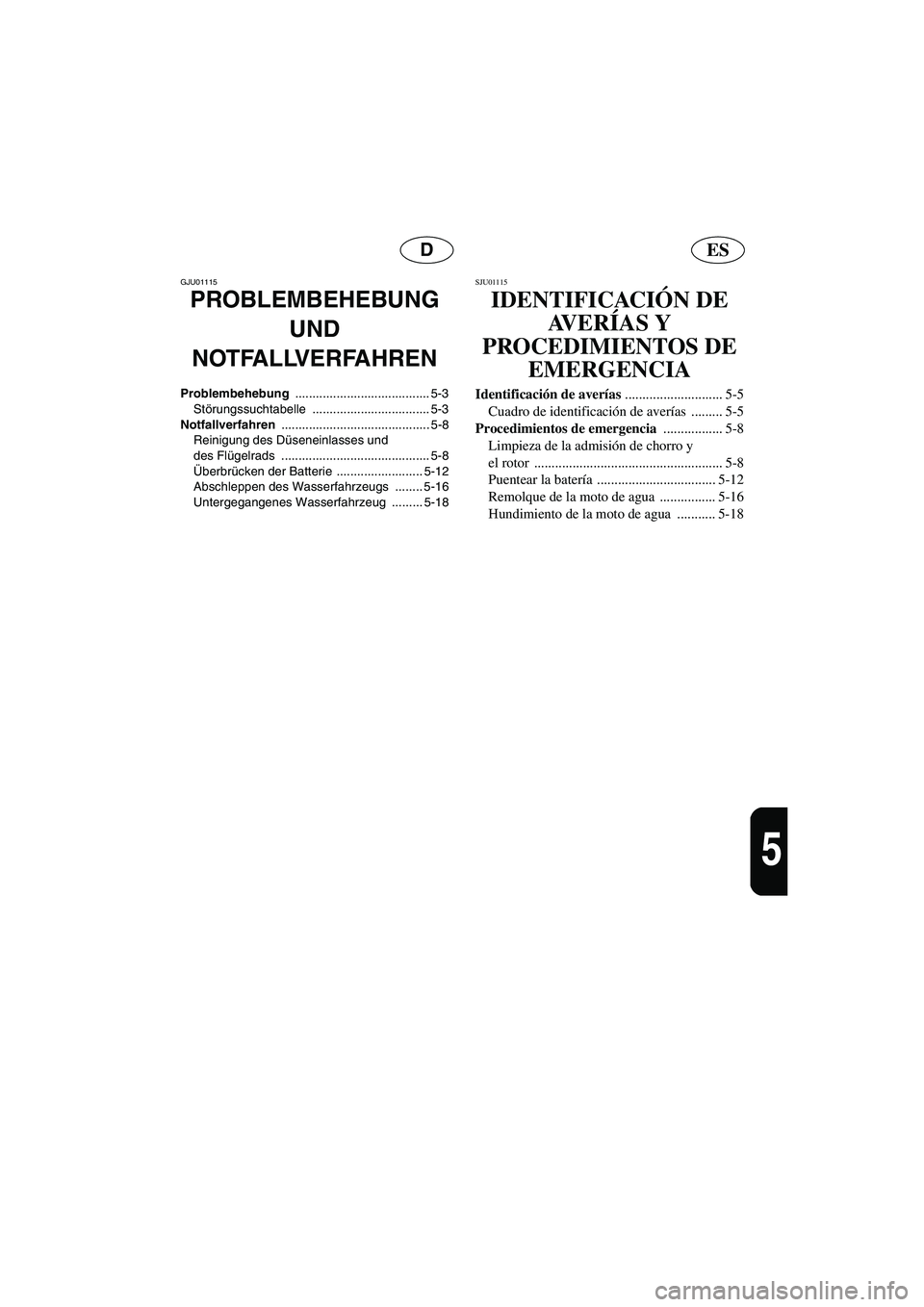

PROBLEMBEHEBUNG
UND
NOTFALLVERFAHREN
Problembehebung ....................................... 5-3
Störungssuchtabelle .................................. 5-3
Notfallverfahren ........................................... 5-8
Reinigung des Düseneinlasses und
des Flügelrads ........................................... 5-8
Überbrücken der Batterie ......................... 5-12
Abschleppen des Wasserfahrzeugs ........ 5-16
Untergegangenes Wasserfahrzeug ......... 5-18
SJU01115
IDENTIFICACIÓN DE
AV E RÍAS Y
PROCEDIMIENTOS DE
EMERGENCIA
Identificación de averías
............................ 5-5
Cuadro de identificación de averías ......... 5-5
Procedimientos de emergencia
................. 5-8
Limpieza de la admisión de chorro y
el rotor ...................................................... 5-8
Puentear la batería .................................. 5-12
Remolque de la moto de agua ................ 5-16
Hundimiento de la moto de agua ........... 5-18
UF1B81A0.book Page 2 Tuesday, November 19, 2002 4:56 PM

5-1
F
FJU01116

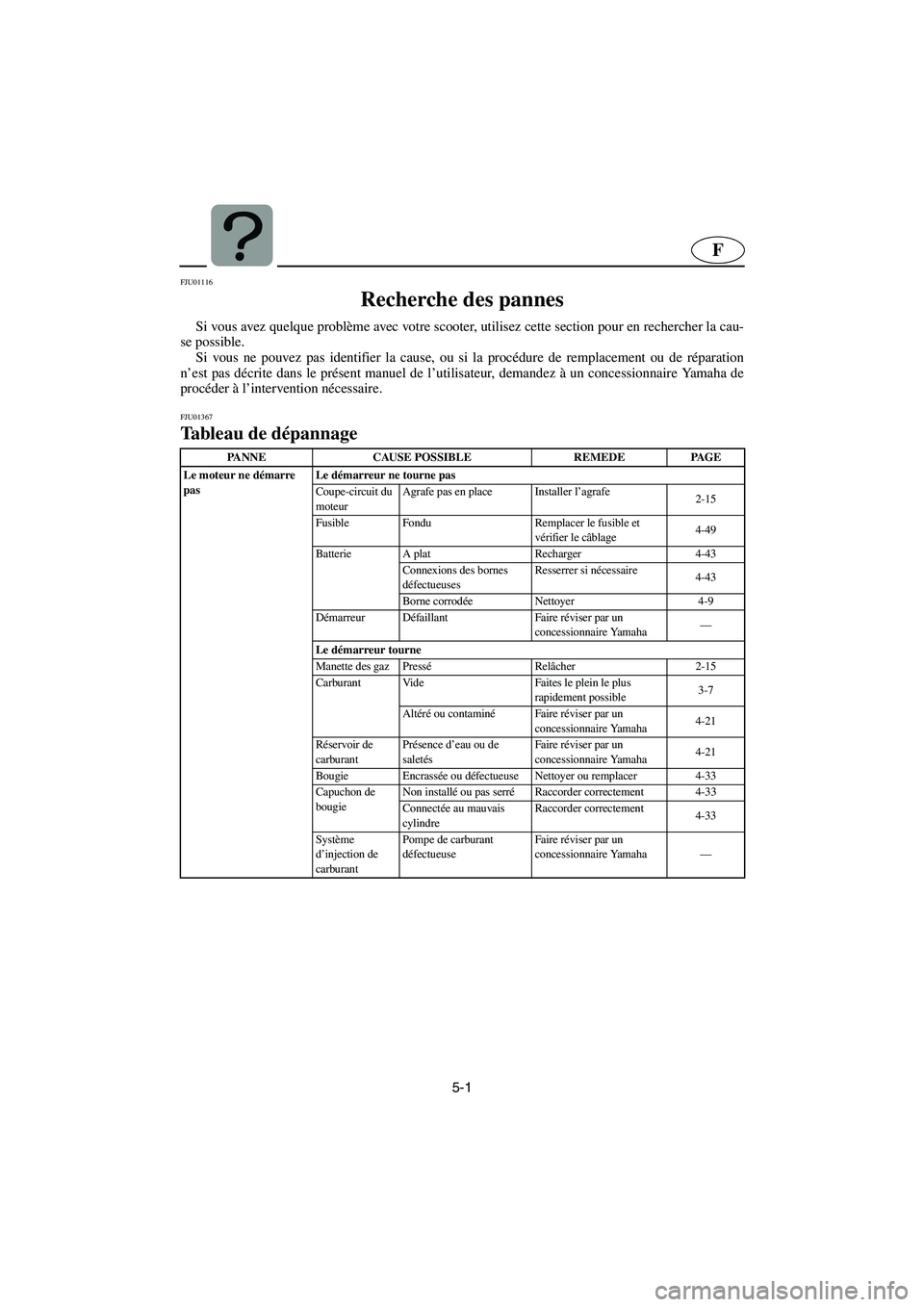

Recherche des pannes
Si vous avez quelque problème avec votre scooter, utilisez cette section pour en rechercher la cau-
se possible.
Si vous ne pouvez pas identifier la cause, ou si la procédure de remplacement ou de réparation
n’est pas décrite dans le présent manuel de l’utilisateur, demandez à un concessionnaire Yamaha de
procéder à l’intervention nécessaire.
FJU01367
Tableau de dépannage
PANNE CAUSE POSSIBLE REMEDE PAGE
Le moteur ne démarre
pasLe démarreur ne tourne pas
Coupe-circuit du
moteurAgrafe pas en place Installer l’agrafe
2-15
Fusible Fondu Remplacer le fusible et
vérifier le câblage4-49
Batterie A plat Recharger 4-43
Connexions des bornes
défectueusesResserrer si nécessaire
4-43
Borne corrodée Nettoyer 4-9
Démarreur Défaillant Faire réviser par un
concessionnaire Yamaha—
Le démarreur tourne
Manette des gaz PresséRelâcher 2-15
Carburant Vide Faites le plein le plus
rapidement possible3-7
Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-21
Réservoir de
carburantPrésence d’eau ou de
saletésFaire réviser par un
concessionnaire Yamaha4-21
Bougie Encrassée ou défectueuse Nettoyer ou remplacer 4-33
Capuchon de
bougieNon installé ou pas serréRaccorder correctement 4-33
Connectée au mauvais
cylindreRaccorder correctement
4-33
Système
d’injection de
carburantPompe de carburant
défectueuseFaire réviser par un
concessionnaire Yamaha—
UF1B81A0.book Page 1 Tuesday, November 19, 2002 4:56 PM

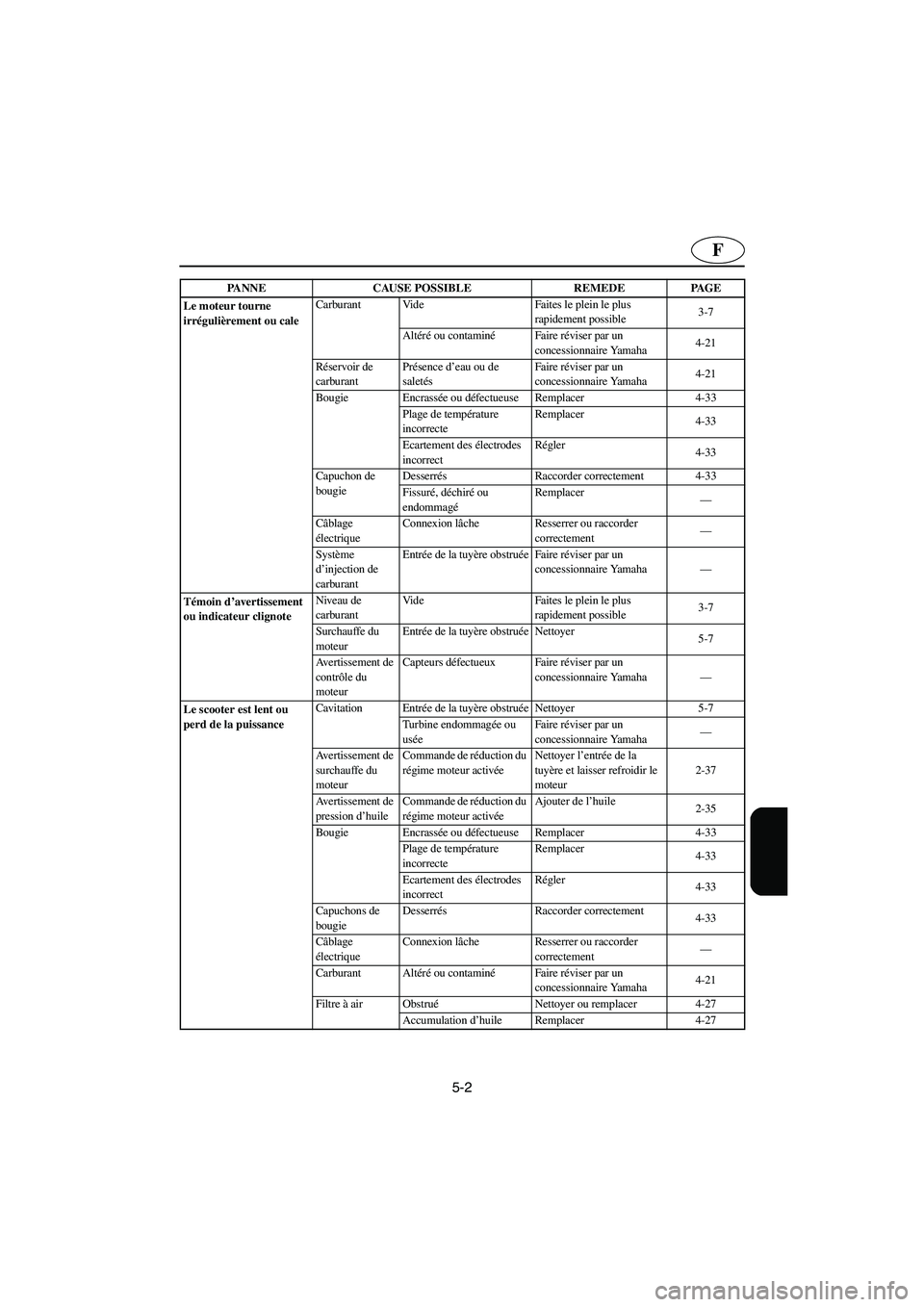

5-2
F
Le moteur tourne
irrégulièrement ou caleCarburant Vide Faites le plein le plus
rapidement possible3-7
Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-21
Réservoir de
carburantPrésence d’eau ou de
saletésFaire réviser par un
concessionnaire Yamaha4-21
Bougie Encrassée ou défectueuse Remplacer 4-33
Plage de température
incorrecteRemplacer
4-33
Ecartement des électrodes
incorrectRégler
4-33
Capuchon de
bougieDesserrés Raccorder correctement 4-33
Fissuré, déchiré ou
endommagéRemplacer
—
Câblage
électriqueConnexion lâche Resserrer ou raccorder
correctement—
Système
d’injection de
carburantEntrée de la tuyère obstruéeFaire réviser par un
concessionnaire Yamaha—
Témoin d’avertissement
ou indicateur clignoteNiveau de
carburantVide Faites le plein le plus
rapidement possible3-7
Surchauffe du
moteurEntrée de la tuyère obstruée Nettoyer
5-7
Avertissement de
contrôle du
moteurCapteurs défectueux Faire réviser par un
concessionnaire Yamaha—
Le scooter est lent ou
perd de la puissanceCavitation Entrée de la tuyère obstruée Nettoyer 5-7
Turbine endommagée ou
uséeFaire réviser par un
concessionnaire Yamaha—
Avertissement de
surchauffe du
moteurCommande de réduction du
régime moteur activéeNettoyer l’entrée de la
tuyère et laisser refroidir le
moteur2-37
Avertissement de
pression d’huileCommande de réduction du
régime moteur activéeAjouter de l’huile
2-35
Bougie Encrassée ou défectueuse Remplacer 4-33
Plage de température
incorrecteRemplacer
4-33
Ecartement des électrodes
incorrectRégler
4-33
Capuchons de
bougieDesserrés Raccorder correctement
4-33
Câblage
électriqueConnexion lâche Resserrer ou raccorder
correctement—
Carburant Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-21
Filtre à air ObstruéNettoyer ou remplacer 4-27
Accumulation d’huile Remplacer 4-27 PANNE CAUSE POSSIBLE REMEDE PAGE
UF1B81A0.book Page 2 Tuesday, November 19, 2002 4:56 PM

5-3
D
GJU01116

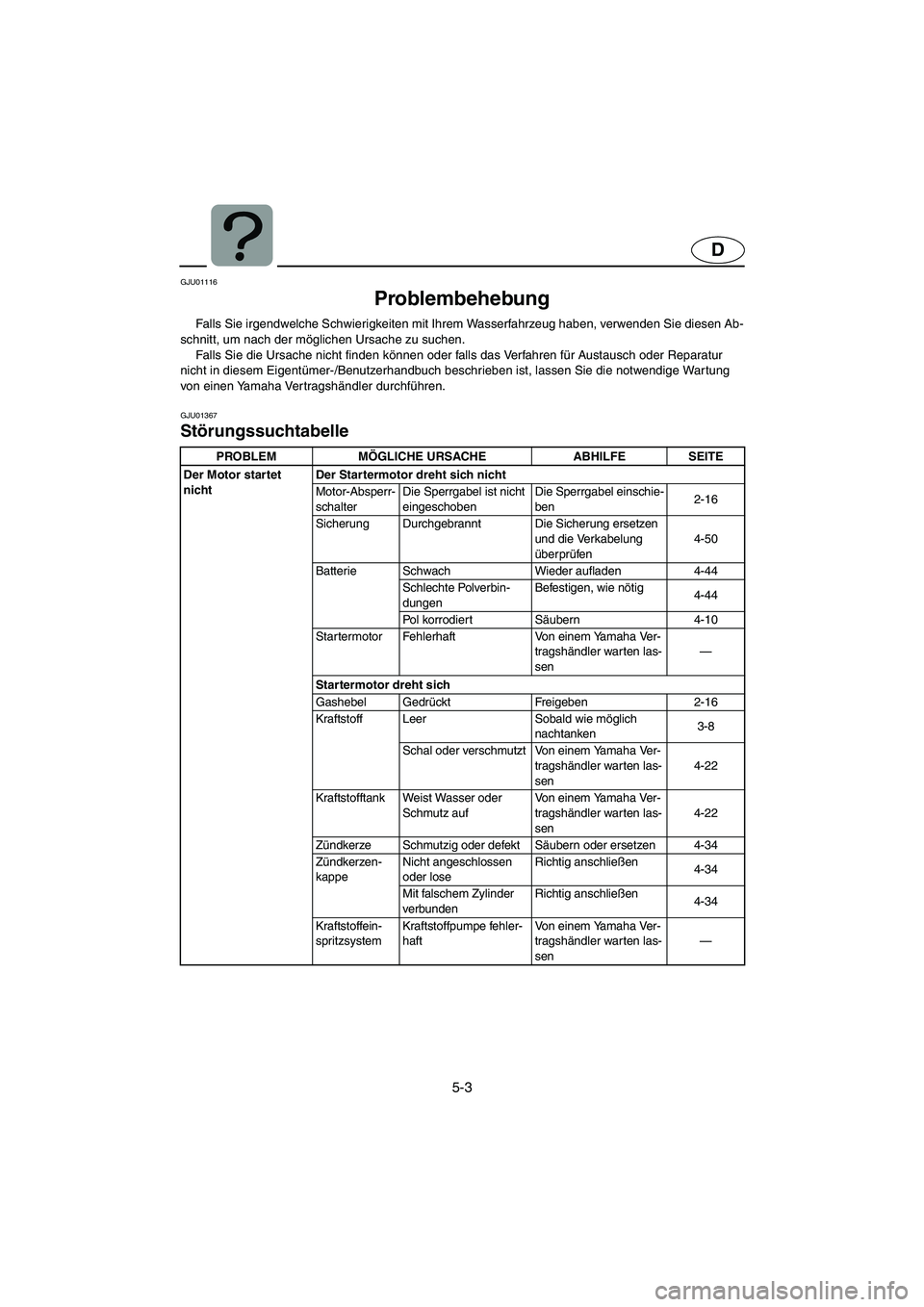

Problembehebung
Falls Sie irgendwelche Schwierigkeiten mit Ihrem Wasserfahrzeug haben, verwenden Sie diesen Ab-
schnitt, um nach der möglichen Ursache zu suchen.
Falls Sie die Ursache nicht finden können oder falls das Verfahren für Austausch oder Reparatur
nicht in diesem Eigentümer-/Benutzerhandbuch beschrieben ist, lassen Sie die notwendige Wartung
von einen Yamaha Vertragshändler durchführen.
GJU01367
Störungssuchtabelle
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
Der Motor startet
nichtDer Startermotor dreht sich nicht
Motor-Absperr-
schalterDie Sperrgabel ist nicht
eingeschobenDie Sperrgabel einschie-
ben2-16
Sicherung Durchgebrannt Die Sicherung ersetzen
und die Verkabelung
überprüfen4-50
Batterie Schwach Wieder aufladen 4-44
Schlechte Polverbin-
dungenBefestigen, wie nötig
4-44
Pol korrodiert Säubern 4-10
Startermotor Fehlerhaft Von einem Yamaha Ver-
tragshändler warten las-
sen—
Startermotor dreht sich
Gashebel Gedrückt Freigeben 2-16
Kraftstoff Leer Sobald wie möglich
nachtanken3-8
Schal oder verschmutzt Von einem Yamaha Ver-
tragshändler warten las-
sen4-22
Kraftstofftank Weist Wasser oder
Schmutz aufVon einem Yamaha Ver-
tragshändler warten las-
sen4-22
Zündkerze Schmutzig oder defekt Säubern oder ersetzen 4-34
Zündkerzen-
kappeNicht angeschlossen
oder loseRichtig anschließen
4-34
Mit falschem Zylinder
verbundenRichtig anschließen
4-34
Kraftstoffein-
spritzsystemKraftstoffpumpe fehler-
haftVon einem Yamaha Ver-
tragshändler warten las-
sen—
UF1B81A0.book Page 3 Tuesday, November 19, 2002 4:56 PM

5-4
D
Motor läuft unregel-
mäßig oder würgt abKraftstoff Leer Sobald wie möglich
nachtanken3-8
Schal oder verschmutzt Von einem Yamaha Ver-
tragshändler warten las-
sen4-22
Kraftstofftank Weist Wasser oder
Schmutz aufVon einem Yamaha Ver-
tragshändler warten las-
sen4-22
Zündkerze Schmutzig oder defekt Ersetzen 4-34
Falscher Wärmebereich Ersetzen 4-34
Abstand inkorrekt Einstellen 4-34
Zündkerzen-
kappeLose Richtig anschließen 4-34
Gebrochen, gerissen
oder beschädigtErsetzen
—
Elektrische
VerkabelungLose Verbindung Festziehen oder richtig
anschließen—
Kraftstoffein-
spritzsystemDüse des Strahltrieb-
werks verstopftVon einem Yamaha Ver-
tragshändler warten las-
sen—
Warnleuchte oder
Warnanzeiger blinkenKraftstoffstand Leer Sobald wie möglich
nachtanken3-8
Motor überhitzt Düseneinlaß verstopft Säubern 5-8
Motorwarnung
überprüfenFehlerhafte Sensoren Von einem Yamaha Ver-
tragshändler warten las-
sen—
Wasserfahrzeug lang-
sam oder verliert an
LeistungHohlraumbil-
dungDüseneinlaß verstopft Säubern 5-8
Flügelrad beschädigt
oder abgenutztVon einem Yamaha Ver-
tragshändler warten las-
sen—
Warnung - Mo-
torüberhitzungMotorgeschwindigkeits-
Reduktionskontrolle ak-
tiviertDüseneinlaß säubern
und Motor abkühlen las-
sen2-38
Warnung - Öl-
druckMotorgeschwindigkeits-
Reduktionskontrolle ak-
tiviertÖl hinzufügen
2-36
Zündkerze Schmutzig oder defekt Ersetzen 4-34
Falscher Wärmebereich Ersetzen 4-34
Abstand inkorrekt Einstellen 4-34
Zündkerzen-
kappenLose Richtig anschließen
4-34
Elektrische
VerkabelungLose Verbindung Festziehen oder richtig
anschließen—
Kraftstoff Schal oder verschmutzt Von einem Yamaha Ver-
tragshändler warten las-
sen4-22
Luftfilter Verstopft Säubern oder ersetzen 4-28
Ölablagerung Ersetzen 4-28 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF1B81A0.book Page 4 Tuesday, November 19, 2002 4:56 PM

5-5
ES
SJU01116

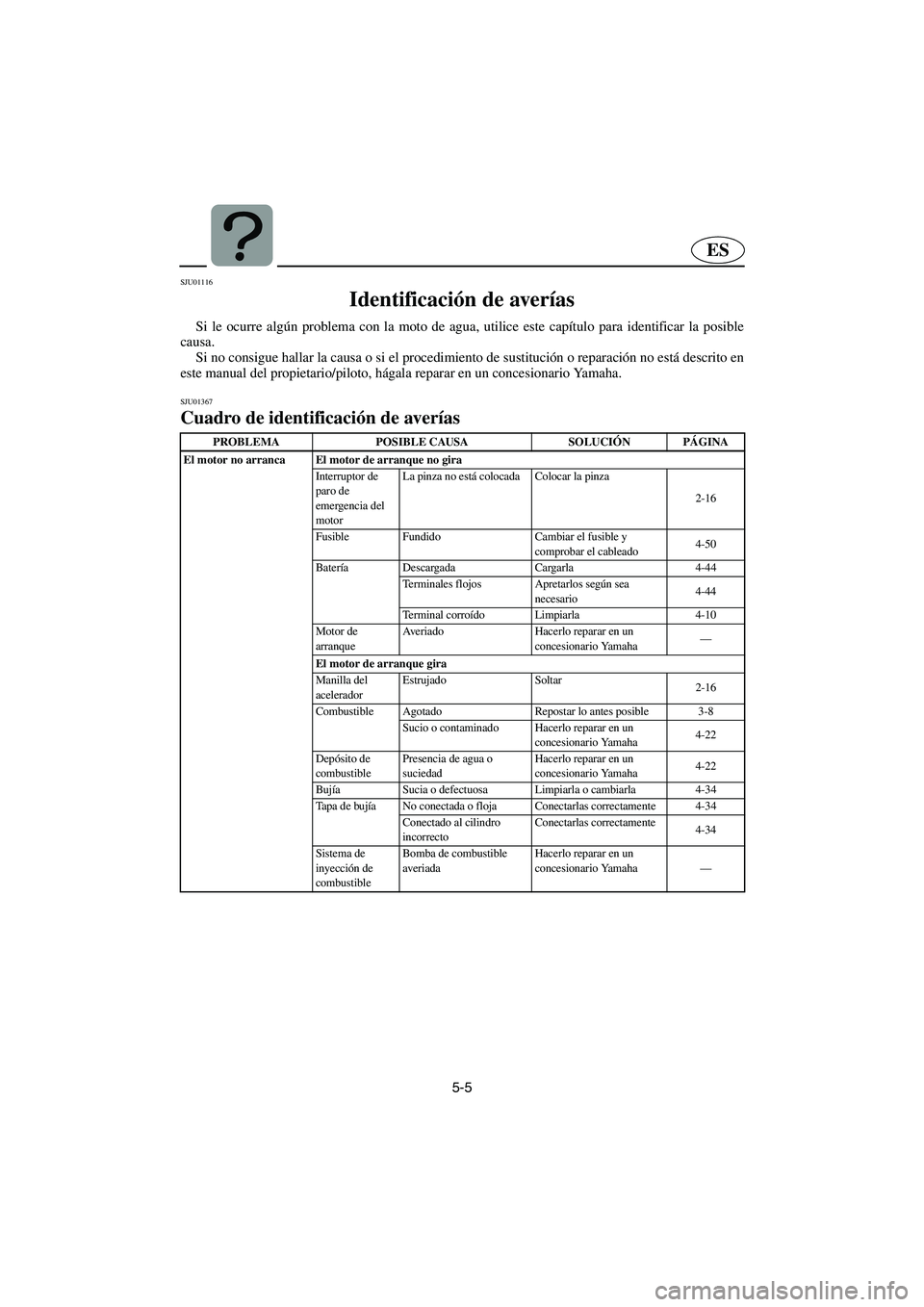

Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no consigue hallar la causa o si el procedimiento de sustitución o reparación no está descrito en
este manual del propietario/piloto, hágala reparar en un concesionario Yamaha.
SJU01367
Cuadro de identificación de averías
PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
El motor no arranca El motor de arranque no gira
Interruptor de
paro de
emergencia del
motorLa pinza no está colocada Colocar la pinza
2-16
Fusible Fundido Cambiar el fusible y
comprobar el cableado4-50
Batería Descargada Cargarla 4-44
Terminales flojos Apretarlos según sea
necesario4-44
Terminal corroído Limpiarla 4-10
Motor de
arranqueAveriado Hacerlo reparar en un
concesionario Yamaha—
El motor de arranque gira
Manilla del
aceleradorEstrujado Soltar
2-16
Combustible Agotado Repostar lo antes posible 3-8
Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Depósito de
combustiblePresencia de agua o
suciedadHacerlo reparar en un
concesionario Yamaha4-22
Bujía Sucia o defectuosa Limpiarla o cambiarla 4-34
Tapa de bujía No conectada o floja Conectarlas correctamente 4-34
Conectado al cilindro
incorrectoConectarlas correctamente
4-34
Sistema de
inyección de
combustibleBomba de combustible
averiadaHacerlo reparar en un
concesionario Yamaha—
UF1B81A0.book Page 5 Tuesday, November 19, 2002 4:56 PM

5-6
ES
El motor funciona de
forma irregular o se calaCombustible Agotado Repostar lo antes posible 3-8
Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Depósito de
combustiblePresencia de agua o
suciedadHacerlo reparar en un
concesionario Yamaha4-22
Bujía Sucia o defectuosa Cambiarla 4-34
Gama de temperatura
incorrectaCambiarla
4-34
Distancia entre electrodos
incorrectaAjustarla
4-34
Tapa de bujía Flojas Conectarlas correctamente 4-34
Agrietada, rota o dañada Cambiarla—
Cableado
eléctricoConexión suelta Apretarlas o conectarlas
correctamente—
Sistema de
inyección de
combustibleTobera de propulsión
obstruidaHacerlo reparar en un
concesionario Yamaha—
La luz de alarma o el
indicador parpadeanNivel de
combustibleAgotado Repostar lo antes posible
3-8
Motor
recalentadoAdmisión de chorro
obstruidaLimpiarla
5-8
Comprobar la
alarma del motorSensores averiados Hacerlo reparar en un
concesionario Yamaha—
La moto de agua navega
despacio o pierde
potenciaCavitaciónAdmisión de chorro
obstruidaLimpiarla
5-8
Rotor dañado o desgastado Hacerlo reparar en un
concesionario Yamaha—
Alarma de
recalentamiento
del motorEstá activado el control de
reducción de régimen del
motorLimpiar la toma de
admisión de agua y enfriar
el motor2-38
Alarma de
presión de aceiteEstá activado el control de
reducción de régimen del
motorAñadir aceite
2-36
Bujía Sucia o defectuosa Cambiarla 4-34
Gama de temperatura
incorrectaCambiarla
4-34
Distancia entre electrodos
incorrectaAjustarla
4-34
Tapas de bujías Flojas Conectarlas correctamente 4-34
Cableado
eléctricoConexión suelta Apretarlas o conectarlas
correctamente—
Combustible Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Filtro de aire Obstruido Limpiar o cambiar 4-28
Acumulación de aceite Cambiarla 4-28 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF1B81A0.book Page 6 Tuesday, November 19, 2002 4:56 PM

5-7
F
FJU01118
Procédures d’urgence
FJU01119
Nettoyage de l’entrée de la tuyère
et de la turbine
Si des algues ou des débris sont emprisonnés
dans l’entrée de la tuyère ou dans la turbine, il
peut se produire un phénomène de cavitation
provoquant une diminution de poussée même si
le régime du moteur augmente. Si cette situation
se prolonge, le moteur surchauffe et peut se grip-
per. S’il ne semble pas que des algues ou des dé-
bris se soient amassés à l’entrée de la tuyère ou
dans la turbine, amenez le scooter à terre et con-
trôlez l’entrée de la tuyère et la turbine. Coupez
toujours le moteur avant d’échouer le scooter.
@ Avant de tenter d’enlever des algues ou des
débris de l’entrée de la tuyère ou de la turbi-
ne, coupez le moteur et enlevez l’agrafe du
coupe-circuit du moteur. Tout contact avec les
éléments rotatifs de la pompe d’admission
peut provoquer de graves blessures ou la
mort.
@
1. Couchez le scooter sur le côté comme illus-
tré.
@
Placez un chiffon ou un tapis propres sous
le scooter pour éviter frottement et griffes.

Couchez toujours le scooter nautique sur le
côté bâbord (gauche).

Au moment de coucher le scooter sur le cô-
té, soutenez la proue pour éviter de plier ou
d’endommager le guidon.
@
UF1B81A0.book Page 7 Tuesday, November 19, 2002 4:56 PM

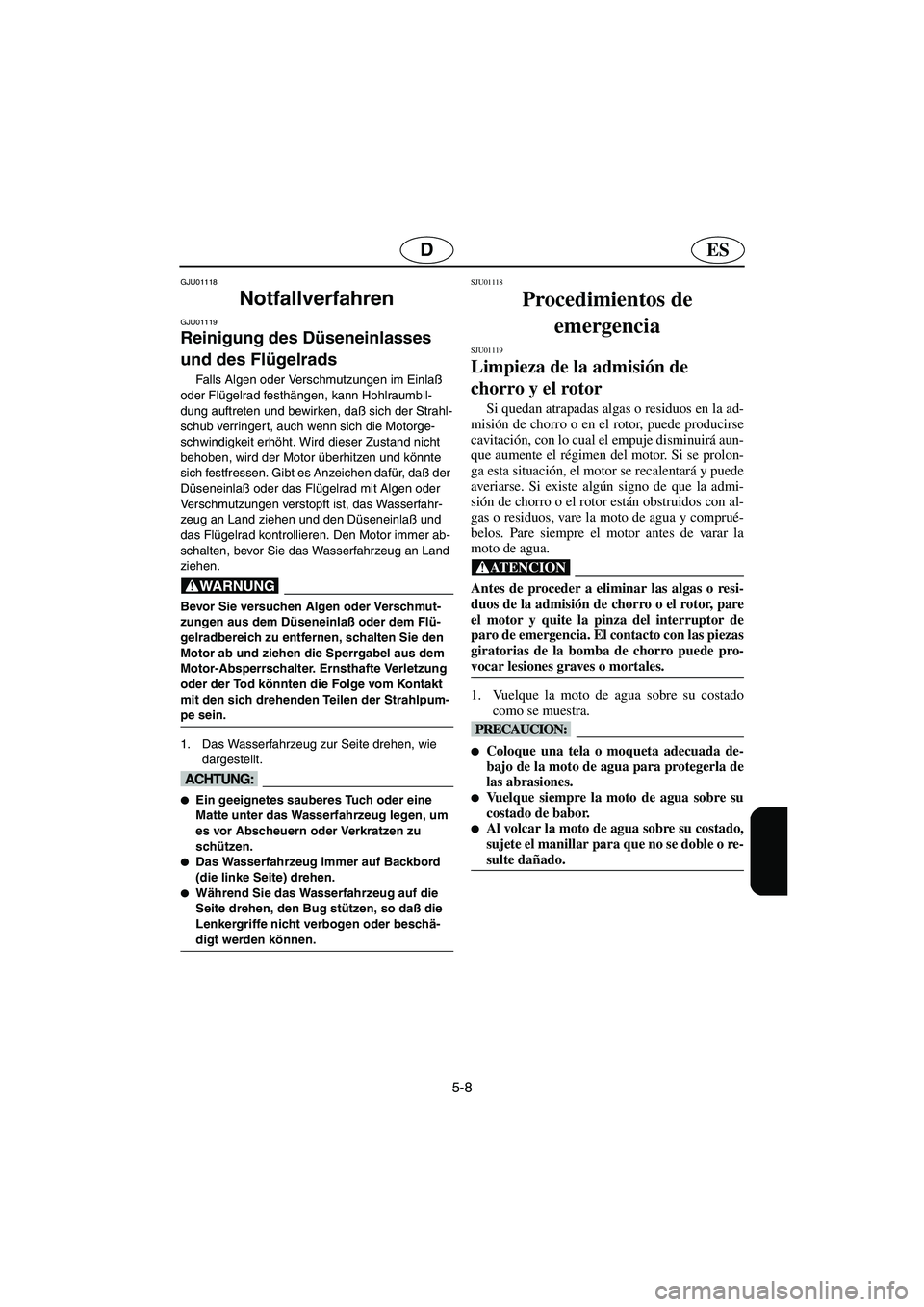

5-8
ESD
GJU01118
Notfallverfahren
GJU01119
Reinigung des Düseneinlasses
und des Flügelrads
Falls Algen oder Verschmutzungen im Einlaß
oder Flügelrad festhängen, kann Hohlraumbil-
dung auftreten und bewirken, daß sich der Strahl-
schub verringert, auch wenn sich die Motorge-
schwindigkeit erhöht. Wird dieser Zustand nicht
behoben, wird der Motor überhitzen und könnte
sich festfressen. Gibt es Anzeichen dafür, d aß der
Düseneinlaß oder das Flügelrad mit Algen oder
Verschmutzungen verstopft ist, das Wasserfahr-
zeug an Land ziehen und den Düseneinlaß und
das Flügelrad kontrollieren. Den Motor immer ab-
schalten, bevor Sie das Wasserfahrzeug an Land
ziehen.
@ Bevor Sie versuchen Algen oder Verschmut-
zungen aus dem Düseneinlaß oder dem Flü-
gelradbereich zu entfernen, schalten Sie den
Motor ab und ziehen die Sperrgabel aus dem
Motor-Absperrschalter. Ernsthafte Verletzung
oder der Tod könnten die Folge vom Kontakt
mit den sich drehenden Teilen der Strahlpum-
pe sein.
@
1. Das Wasserfahrzeug zur Seite drehen, wie
dargestellt.
@
Ein geeignetes sauberes Tuch oder eine
Matte unter das Wasserfahrzeug legen, um
es vor Abscheuern oder Verkratzen zu
schützen.

Das Wasserfahrzeug immer auf Backbord
(die linke Seite) drehen.

Während Sie das Wasserfahrzeug auf die
Seite drehen, den Bug stützen, so daß die
Lenkergriffe nicht verbogen oder beschä-
digt werden können.
@
SJU01118
Procedimientos de
emergencia
SJU01119
Limpieza de la admisión de
chorro y el rotor
Si quedan atrapadas algas o residuos en la ad-
misión de chorro o en el rotor, puede producirse
cavitación, con lo cual el empuje disminuirá aun-
que aumente el régimen del motor. Si se prolon-
ga esta situación, el motor se recalentará y puede
averiarse. Si existe algún signo de que la admi-
sión de chorro o el rotor están obstruidos con al-
gas o residuos, vare la moto de agua y comprué-
belos. Pare siempre el motor antes de varar la
moto de agua.
@ Antes de proceder a eliminar las algas o resi-
duos de la admisión de chorro o el rotor, pare
el motor y quite la pinza del interruptor de
paro de emergencia. El contacto con las piezas
giratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
@
1. Vuelque la moto de agua sobre su costado
como se muestra.
@
Coloque una tela o moqueta adecuada de-
bajo de la moto de agua para protegerla de
las abrasiones.

Vuelque siempre la moto de agua sobre su
costado de babor.

Al volcar la moto de agua sobre su costado,
sujete el manillar para que no se doble o re-
sulte dañado.
@
UF1B81A0.book Page 8 Tuesday, November 19, 2002 4:56 PM

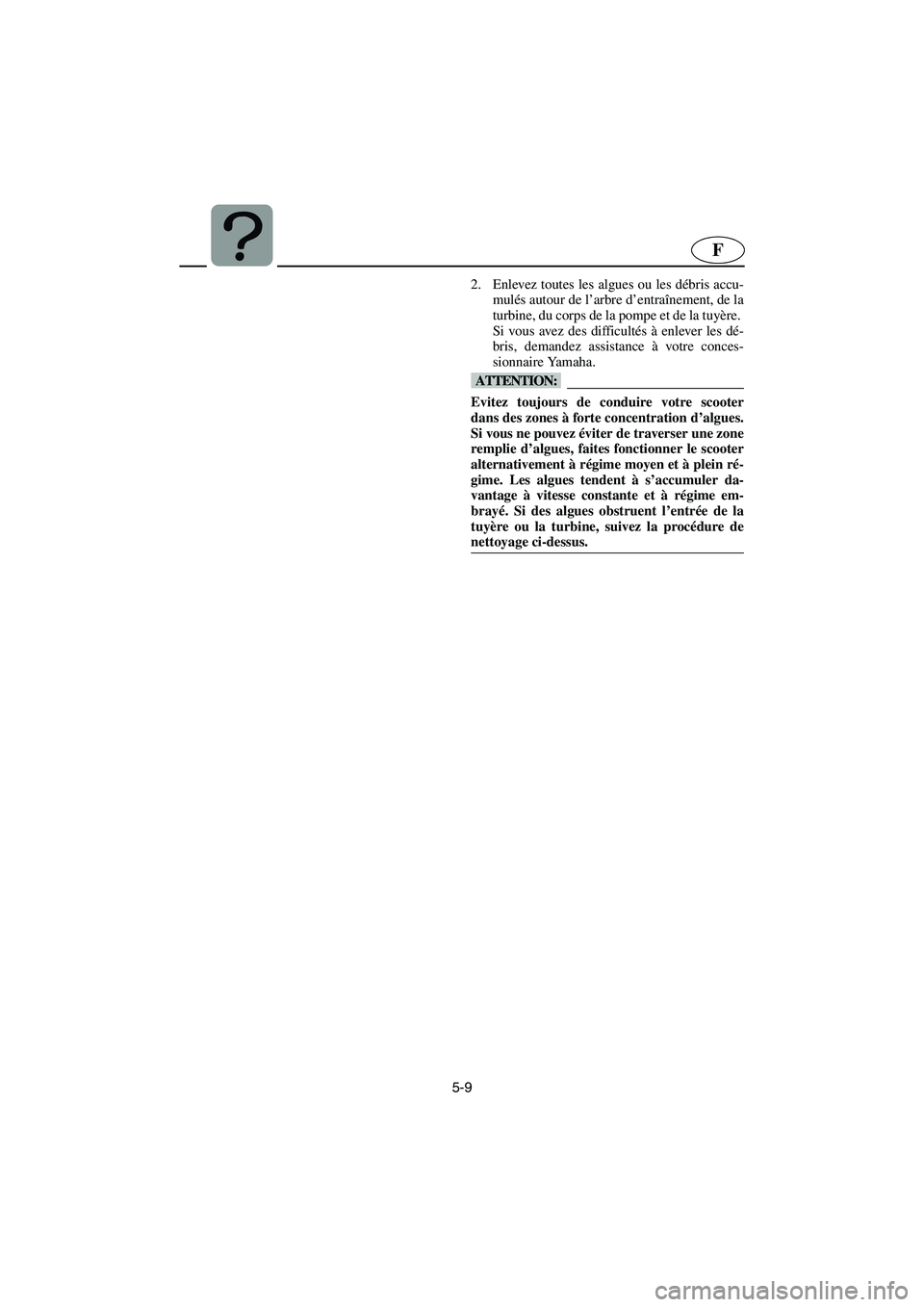

5-9
F
2. Enlevez toutes les algues ou les débris accu-
mulés autour de l’arbre d’entraînement, de la
turbine, du corps de la pompe et de la tuyère.
Si vous avez des difficultés à enlever les dé-
bris, demandez assistance à votre conces-
sionnaire Yamaha.
@ Evitez toujours de conduire votre scooter
dans des zones à forte concentration d’algues.
Si vous ne pouvez éviter de traverser une zone
remplie d’algues, faites fonctionner le scooter
alternativement à régime moyen et à plein ré-
gime. Les algues tendent à s’accumuler da-
vantage à vitesse constante et à régime em-
brayé. Si des algues obstruent l’entrée de la
tuyère ou la turbine, suivez la procédure de
nettoyage ci-dessus.
@
UF1B81A0.book Page 9 Tuesday, November 19, 2002 4:56 PM
