YAMAHA FX 2006 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

2-8
IGR
1Περίβλημα φίλτρου αέρα
2Διαχωριστής νερού
3Ρεζερβουάρ καυσίμου
4Μπαταρία
5Σύνδεση ελαστικού σωλήνα έκπλυσης
Χρησιμοποιείται για την εκτόξευση νερού με
πίεση στις διόδους ψύξης του κινητήρα.
6Κιβώτιο ηλεκτρικών εξαρτημάτων
Προστατεύει τα ηλεκτρικά εξαρτήματα από το
νερό.
7Δοχείο λαδιού
8Αποσβεστήρας θορύβου
9Σπινθηριστές/Καλόττες σπινθηριστή
0Καλώδιο σπινθηριστή1Scatola del filtro dell’aria
2Separatore d’acqua
3Serbatoio del carburante
4Batteria
5Raccordo della manichetta di lavaggio
Utilizzato per il lavaggio dei condotti dell’acqua di raf-
freddamento del motore.
6Scatola dell’impianto elettrico
Protegge i componenti elettrici dall’acqua.
7Serbatoio dell’olio
8Marmitta
9Candele/cappucci delle candele
0Cavo della candela
B_F1Y80.book Page 8 Friday, September 2, 2005 3:28 PM

2-9
P
PJU01009
Operação dos comandos e
outros dispositivos de
controlo
PJU01211
Banco traseiro
Remoção do banco traseiro:
Puxar o trinco do banco traseiro 1
para cima e
puxar depois o banco para o retirar do veículo.
Instalação do banco traseiro:
Introduzir as patilhas situadas na frente do
banco nas calhas do convés e empurrar a parte
traseira do banco até este ficar encaixado e bem
fixado.
B_F1Y80.book Page 9 Friday, September 2, 2005 3:28 PM

2-10
IGR
RJU01009
Χειριστήρια και άλλες
λειτουργίες
RJU01211
Πίσω κάθισμα
Για να βγάλετε το πίσω κάθισμα:
Τραβήξτε την αγκράφα του πίσω καθίσματος
1 καθίσματος προς τα επάνω και στη συνέχεια
τραβήξτε το κάθισμα για να βγει.
Για να τοποθετήσετε το πίσω κάθισμα:
Τοποθετήστε τις προεξοχές που υπάρχουν
στο εμπρόσθιο τμήμα του καθίσματος στις
υποδοχές στο κατάστρωμα και στη συνέχεια
πιέστε το πίσω τμήμα του καθίσματος προς τα
κάτω για να ασφαλίσει στη θέση του.
HJU01009
Utilizzo dei comandi ed altre
funzioni
HJU01211
Sella posteriore
Per togliere la sella posteriore:
Tirare verso l’alto la leva a scatto della sella
posteriore
1 e poi estrarre la sella.
Per installare la sella posteriore:
Inserire le sporgenze sul lato anteriore della
sella nei fermi della scocca e quindi premere
verso il basso la par te posteriore della sella per
bloccarla in posizione.
B_F1Y80.book Page 10 Friday, September 2, 2005 3:28 PM

2-11
P
PJU01859
Banco dianteiro
Remoção do banco dianteiro:
1. Remover o banco traseiro.
2. Puxar o trinco do banco dianteiro 1
para
cima e puxar depois o banco para o retirar do
veículo.
Instalação do banco dianteiro:
1. Introduzir as patilhas situadas na frente do
banco nas calhas do convés e empurrar a
parte traseira do banco até este ficar encai-
xado e bem fixado.
2. Instalar o banco traseiro.
NOTA :@ Verificar se os bancos se encontram devidamente
fixados, antes de operar o veículo.
@
B_F1Y80.book Page 11 Friday, September 2, 2005 3:28 PM

2-12
IGR
RJU01859
Εμπρόσθιο κάθισμα
Για να βγάλετε το εμπρόσθιο κάθισμα:
1.Βγάλτε το πίσω κάθισμα.
2.Τραβήξτε το κλείστρο του εμπρόσθιου 1
καθίσματος προς τα επάνω και στη συνέχεια
τραβήξτε το κάθισμα για να βγει.
Για να τοποθετήσετε το εμπρόσθιο κάθισμα:
1.Τοποθετήστε τις προεξοχές που υπάρχουν
στο εμπρόσθιο τμήμα του καθίσματος στις
υποδοχές στο κατάστρωμα και στη συνέχεια
πιέστε το πίσω τμήμα του καθίσματος προς
τα κάτω για να ασφαλίσει στη θέση του.
2.Για να τοποθετήσετε το πίσω κάθισμα.
@ Πριν από τη λειτουργία του υδροσκάφους,
βεβαιωθείτε ότι τα καθίσματα είναι καλά
στερεωμένα.
@
HJU01859
Sella anteriore
Per togliere la sella anteriore:
1. Togliere la sella posteriore.
2. Tirare verso l’alto la leva a scatto della sella
anteriore
1 e poi estrarre la sella.
Per installare la sella anteriore:
1. Inserire le sporgenze sul lato anteriore della
sella nei fermi della scocca e quindi premere
verso il basso la parte posteriore della sella
per bloccarla in posizione.
2. Installare la sella posteriore.
NOTA:@ Prima di utilizzare la moto d’acqua, assicurarsi
che le selle siano fissate correttamente.
@
B_F1Y80.book Page 12 Friday, September 2, 2005 3:28 PM

2-13
P
PJU10110
Capot
Para abrir o capot, empurrar o trinco 1
para
baixo e levantar depois o capot.
Para fechar o capot, empurrá-lo para baixo até
bem fixado.
NOTA :@ Verificar se o capot se encontra bem fixado, antes
de operar o veículo.
@
PJU01012
Ta m pão do reservatório de
combustível
Para remover o tampão do reservatório de
combustível 1
, rodá-lo para a esquerda.
NOTA :@ Verificar se o tampão do reservatório de combus-
tível se encontra bem fixado, antes de operar o
veículo.
@
PJU01015
Interruptor de paragem do motor
Premir este interruptor 1
(botão vermelho)
para parar o motor em condições normais.
B_F1Y80.book Page 13 Friday, September 2, 2005 3:28 PM

2-14
IGR
RJU10110
Καπό
Για να ανοίξετε το καπό, πιέστε το κλείστρο
1 προς τα κάτω και στη συνέχεια σηκώστε το
καπό.
Για να κλείσετε το καπό, πιέστε το προς τα
κάτω για να ασφαλίσει στη θέση του.
@ Πριν από τη λειτουργία του υδροσκάφους
βεβαιωθείτε ότι το καπό είναι καλά κλεισμένο.
@
RJU01012
Καπάκι στομίου γέμισης
καυσίμου
Για να βγάλετε το καπάκι του στομίου
γέμισης καυσίμου 1, περιστρέψτε το
αριστερόστροφα.
@ Πριν από τη λειτουργία του υδροσκάφους,
βεβαιωθείτε ότι το καπάκι του στομίου γέμισης
καυσίμου είναι καλά κλεισμένο.
@
RJU01015
Διακόπτης σταματήματος
Πιέστε αυτό το διακόπτη 1 (κόκκινο κουμπί)
για να σταματήσει ο κινητήρας κανονικά.
HJU10110
Cofano
Per aprire il cofano spingere la leva a scatto
1
verso il basso e quindi sollevare il cofano.
Per chiudere il cofano, premerlo verso il basso
per bloccarlo in posizione.
NOTA:@ Prima di utilizzare la moto d’acqua, assicurarsi
che il cofano sia chiuso correttamente.
@
HJU01012
Tappo del bocchettone del
serbatoio del carburante
Per togliere il tappo del bocchettone del serba-
toio del carburante 1, girarlo in senso antiorario.
NOTA:@ Prima di utilizzare la moto d’acqua, assicurarsi
che il tappo del bocchettone del serbatoio del car-
burante sia chiuso correttamente.
@
HJU01015
Interruttore di spegnimento
motore
Premere questo interruttore 1 (pulsante
rosso) per spegnere normalmente il motore.
B_F1Y80.book Page 14 Friday, September 2, 2005 3:28 PM

2-15
P

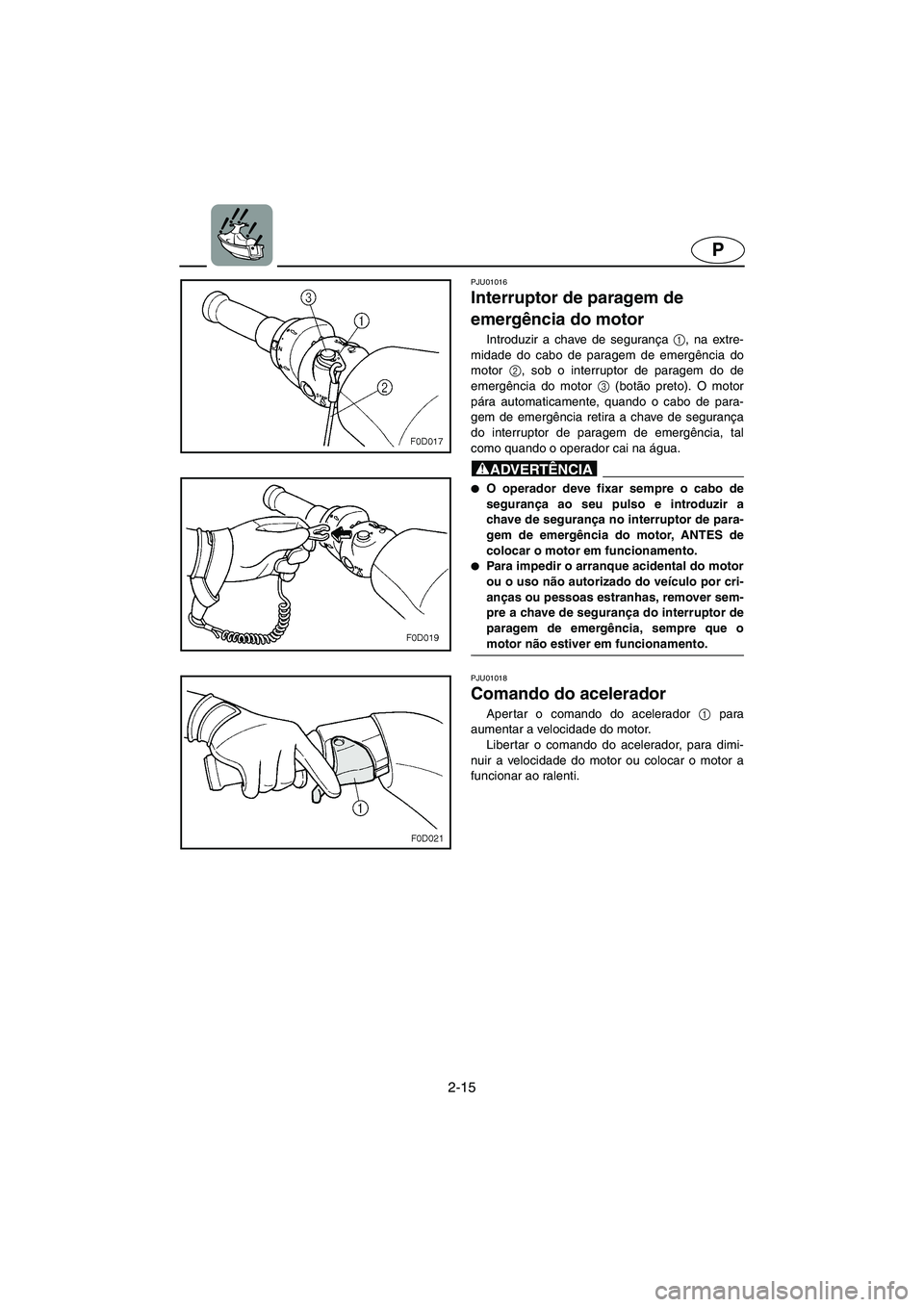

PJU01016
Interruptor de paragem de
emergência do motor
Introduzir a chave de segurança 1
, na extre-
midade do cabo de paragem de emergência do
motor 2
, sob o interruptor de paragem do de
emergência do motor 3
(botão preto). O motor
pára automaticamente, quando o cabo de para-
gem de emergência retira a chave de segurança
do interruptor de paragem de emergência, tal
como quando o operador cai na água.
@
O operador deve fixar sempre o cabo de
segurança ao seu pulso e introduzir a
chave de segurança no interruptor de para-
gem de emergência do motor, ANTES de
colocar o motor em funcionamento.

Para impedir o arranque acidental do motor
ou o uso não autorizado do veículo por cri-
anças ou pessoas estranhas, remover sem-
pre a chave de segurança do interruptor de
paragem de emergência, sempre que o
motor não estiver em funcionamento.
@
PJU01018
Comando do acelerador
Aper tar o comando do acelerador 1
para
aumentar a velocidade do motor.
Libertar o comando do acelerador, para dimi-
nuir a velocidade do motor ou colocar o motor a
funcionar ao ralenti.
B_F1Y80.book Page 15 Friday, September 2, 2005 3:28 PM

2-16
IGR
RJU01016
Διακόπτης ασφαλείας του
κινητήρα
Βάλτε την ασφάλεια 1, στην άκρη του
κορδονιού ασφαλείας 2, κάτω από το κουμπί
του διακόπτη ασφαλείας 3 (μαύρο κουμπί). Ο
κινητήρας θα σταματήσει αυτόματα όταν η
ασφάλεια τραβηχτεί από το κορδόνι, όπως στην
περίπτωση που ο χειριστής θα πέσει έξω από το
υδροσκάφος.
@
Να βάζετε πάντα το κορδόνι στον καρπό
σας και την ασφάλεια στο διακόπτη
ασφαλείας του ΠΡΙΝ ανοίξετε τον
κινητήρα.

Για την πρόληψη τυχαίας εκκίνησης του
κινητήρα ή μη εγκεκριμένης χρήσης από
παιδιά ή άλλους, να βγάζετε πάντα την
ασφάλεια από το διακόπτη όταν ο
κινητήρας είναι σβηστός.
@
RJU01018
Χειρόγκαζο
Πιέστε το χειρόγκαζο 1 για άυξηση της
ταχύτητας περιστροφής του κινητήρα.
Αφήστε το χειρόγκαζο για μείωση της
ταχύτητας περιστροφής του κινητήρα ή για
επαναφορά στο ρελαντί.
HJU01016
Interruttore di spegnimento di
emergenza del motore
Inserire la forcella
1 situata all’estremità del
tirante di spegnimento del motore 2 sotto
all’interruttore di spegnimento di emergenza del
motore 3 (pulsante nero). Il motore si spegne
automaticamente quando il tirante estrae la for-
cella dall’interruttore, come nel caso in cui il con-
ducente cade dalla moto d’acqua.
@
Allacciare sempre al polso il tirante di spe-
gnimento di emergenza del motore ed inse-
rire sempre la forcella nell’interruttore
PRIMA di accendere il motore.

Per evitare l’avviamento accidentale del
motore o l’uso non autorizzato da parte di
bambini o di altre persone, togliere sempre
la forcella dall’interruttore di arresto di
emergenza quando il motore non è in fun-
zione.
@
HJU01018
Leva dell’acceleratore
Stringere la leva dell’acceleratore 1 per
aumentare il regime di rotazione del motore.
Rilasciare la leva dell’acceleratore per ridurre il
regime di rotazione del motore o per farlo ritor-
nare al minimo.
B_F1Y80.book Page 16 Friday, September 2, 2005 3:28 PM

2-17
P
PJU01861
Interruptor de arranque
Premir o interruptor de arranque 1
(botão
verde) para colocar o motor em funcionamento.
NOTA :@ O motor não arranca, se a chave de segurança
não se encontrar no interruptor de paragem de
emergência do motor ou se a alavanca do acele-
rador for accionada.
@
PJU01784
Saída piloto da água de
refrigeração
Este veículo está equipado com saídas piloto
da água de refrigeração do motor.
Quando o motor se encontra em funciona-
mento, a água de refrigeração circula no motor e
é descarregada pela saída piloto no casco.
Para verificar o funcionamento do sistema de
refrigeração, verificar se existe descarga de água
pelas saídas piloto (bombordo). Se não houver
descarga de água por estas saídas, poderá não
haver circulação da água de refrigeração no
motor. Nestas condições, parar o motor e verificar
a causa da anomalia (para mais instruções, con-
sultar as páginas 2-47 e 5-7).
NOTA :@
Se as passagens de circulação da água de
refrigeração estiverem secas, a água apenas
começa a ser descarregada pela saída piloto
cerca de 60 segundos após o arranque do
motor.

Ao ralenti, a descarga de água pode não ser
constante; por esta razão, abrir ligeiramente o
acelerador e verificar se a descarga de água
se processa normalmente.

A descarga de água pode não ser constante
na saída piloto de estibordo (direita); no
entanto, se a descarga de água for constante
na saída de bombordo (esquerdo), o sistema
de refrigeração encontra-se a funcionar nor-
malmente.
@
B_F1Y80.book Page 17 Friday, September 2, 2005 3:28 PM
