2-18
ESD
GJU18610
Startschalter
Den Star tschalter 1
(grüner Knopf) drücken,
um den Motor anzulassen.
HINWEIS:@ Der Motor star tet nicht, wenn der Clip vom Motor-
Quickstoppschalter abgezogen ist oder wenn der
Gashebel gedrückt wird.
@
GJU17840
Kühlwasser-Kontrollauslass
Dieses Wasserfahrzeug ist mit Kühlwasser-
Kontrollauslässen ausgestattet.
Wenn der Motor läuft, zirkuliert Kühlwasser im
Motor, das dann von den Kontrollauslässen aus-
gestoßen wird.
Kontrollieren, ob Wasser aus dem Kontrollaus-
lass an der Backbordseite (in Fahrtrichtung links)
fließt, um sicherzustellen, dass das Kühlsystem
richtig funktioniert. Falls kein Wasser aus dem
Auslass strömt, zirkuliert vermutlich das Kühlwas-
ser im Motor nicht. In diesem Fall den Motor ab-
stellen und die Ursache ermitteln. (Weitere An-
weisungen finden Sie auf den Seiten 2-48 und
5-8.)
HINWEIS:@ Sind die Kühlwasserkanäle trocken, so dauert
es etwa 60 Sekunden, bis das Wasser den
Auslass erreicht, nachdem der Motor gestartet
wurde.
Bei der Kontrolle des Wasserstrahls ein wenig
Gas geben, da das Kühlwasser im Leerlaufbe-
trieb manchmal nicht kontinuierlich fließt.
Der Wasseraustritt ist am Kontrollauslass der
Steuerbordseite (in Fahr trichtung rechts) unter
Umständen nicht konstant, ist der Wasseraus-
tritt jedoch an der Backbordseite (in Fahrtrich-
tung links) konstant, so arbeitet des Kühlsys-
tem normal.
@
SJU01861
Interruptor de arranque
Pulse el interruptor de arranque 1
(botón ver-
de) para arrancar el motor.
NOTA:@El motor no arrancará cuando la pinza se haya
quitado del interruptor de paro de emergencia o
si se oprime la palanca del acelerador.
@
SJU01784
Surtidor testigo del agua de
refrigeración
Esta moto de agua está dotada de surtidores
testigo de agua de refrigeración.
Cuando el motor está en marcha, el agua de
refrigeración circula por el motor y sale por los
surtidores testigo.
Para comprobar el funcionamiento correcto
del sistema de refrigeración, verifique que salga
agua por el surtidor testigo de babor (izquierda).
Si no sale agua por este surtidor, puede que no
circule agua de refrigeración por el motor. En ese
caso, pare el motor y averigüe la causa. (Ver más
instrucciones en las páginas 2-48 y 5-8.)
NOTA:@ Si los conductos de agua de refrigeración es-
tán secos, el agua tardará unos 60 segundos en
llegar al surtidor después de arrancar el motor.
Es posible que el agua no salga de forma
constante al ralentí; por lo tanto, abra un poco
el acelerador para comprobar que el agua sal-
ga correctamente.
Es posible que el agua no salga de forma
constante por el surtidor piloto de estribor
(derecha); no obstante, si sale de forma cons-
tante por el surtidor de babor (izquierda), sig-
nifica que el sistema de refrigeración funciona
correctamente.
@
A_F1Y80.book Page 18 Monday, September 5, 2005 11:17 AM
Page 82 of 294
2-19
F
FJU19950

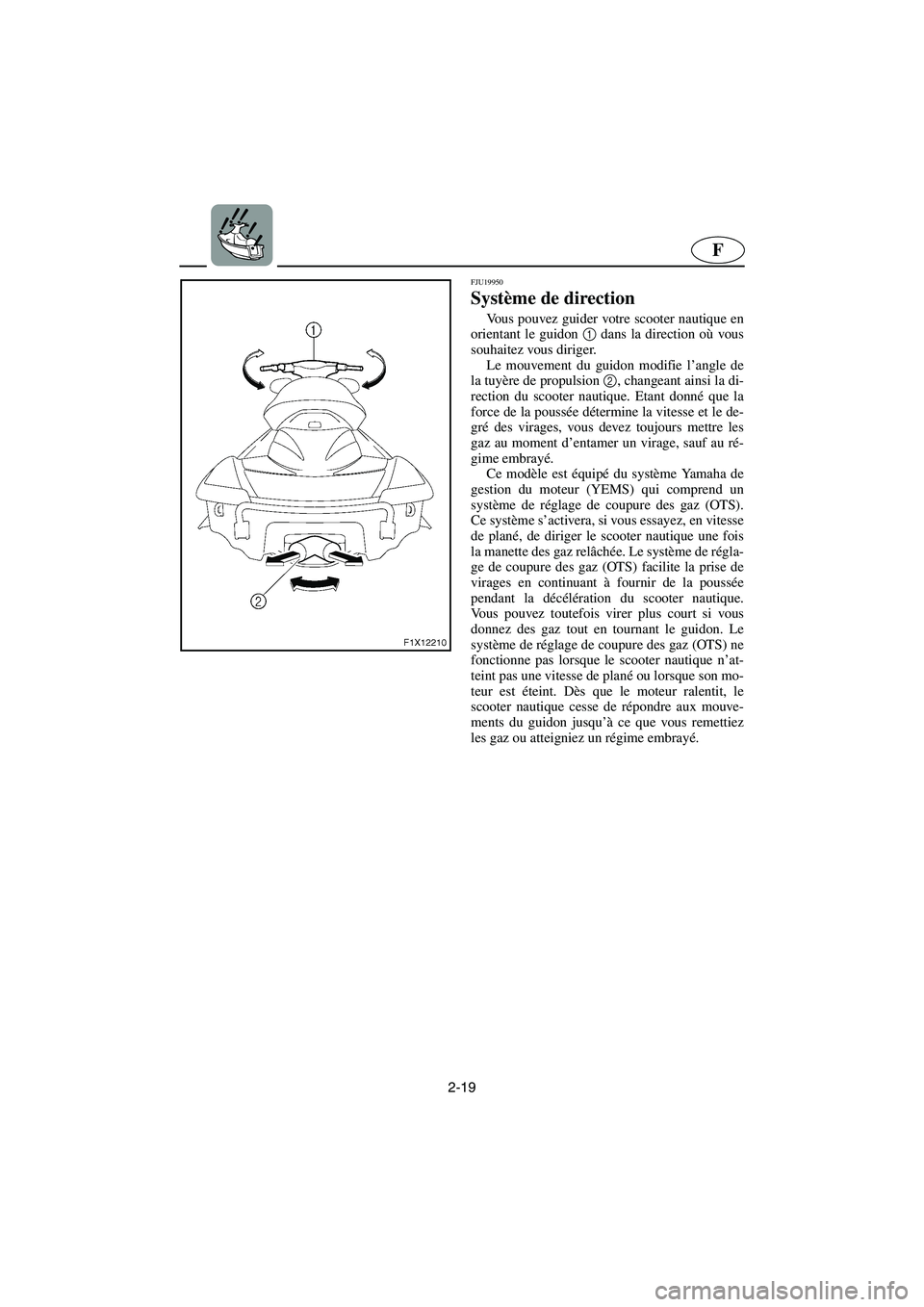

Système de direction
Vous pouvez guider votre scooter nautique en
orientant le guidon 1
dans la direction où vous
souhaitez vous diriger.
Le mouvement du guidon modifie l’angle de
la tuyère de propulsion 2
, changeant ainsi la di-
rection du scooter nautique. Etant donné que la
force de la poussée détermine la vitesse et le de-
gré des virages, vous devez toujours mettre les
gaz au moment d’entamer un virage, sauf au ré-
gime embrayé.
Ce modèle est équipé du système Yamaha de
gestion du moteur (YEMS) qui comprend un
système de réglage de coupure des gaz (OTS).
Ce système s’activera, si vous essayez, en vitesse
de plané, de diriger le scooter nautique une fois
la manette des gaz relâchée. Le système de régla-
ge de coupure des gaz (OTS) facilite la prise de
virages en continuant à fournir de la poussée
pendant la décélération du scooter nautique.
Vous pouvez toutefois virer plus court si vous
donnez des gaz tout en tournant le guidon. Le
système de réglage de coupure des gaz (OTS) ne
fonctionne pas lorsque le scooter nautique n’at-
teint pas une vitesse de plané ou lorsque son mo-
teur est éteint. Dès que le moteur ralentit, le
scooter nautique cesse de répondre aux mouve-
ments du guidon jusqu’à ce que vous remettiez
les gaz ou atteigniez un régime embrayé.
A_F1Y80.book Page 19 Monday, September 5, 2005 11:17 AM
Page 83 of 294
2-20
ESD
GJU19950
Steuerung
Ihr Wasserfahrzeug kann durch Drehen der
Lenkergriffe 1
in dieselbe Richtung, in die Sie
fahren wollen, gelenkt werden.
Werden die Lenkergriffe gedreht, verändert
sich der Winkel der Jetdüse 2
und die Richtung
des Wasserfahrzeugs verändert sich entspre-
chend. Da die Stärke des Schubs die Geschwin-
digkeit und den Grad einer Wendung bestimmt,
muss bei einer beabsichtigten Wendung immer
Gas gegeben werden, außer in der Langsamst-
laufgeschwindigkeit.
Dieses Modell ist mit dem Yamaha Engine Ma-
nagement System (YEMS) ausgestattet, welchem
ein Off-Throttle Steering (OTS) System einverleibt
ist. Das System wird bei Gleitgeschwindigkeit ak-
tivier t, sobald das Wasserfahrzeug nach Loslas-
sen des Gashebels gesteuert wird. Das OTS-Sys-
tem hilft beim Wenden, indem es dem
drosselnden Wasserfahrzeug Schubkraft verleiht.
Für schärfere Wendungen muss allerdings Gas
gegeben und der Lenker gedreht werden. Das
OTS-System bleibt unter Gleitgeschwindigkeit
oder bei abgestelltem Motor aus. Bei fallender
Motordrehzahl vermag der Lenker das Wasser-
fahrzeug nicht mehr zu wenden, bis wieder Gas
gegeben wird oder Langsamstlaufgeschwingig-
keit erreicht worden ist.
SJU19950
Sistema de gobierno
La moto de agua se gobierna girando el mani-
llar 1
en la dirección hacia la que se desea diri-
girla.
Cuando se gira el manillar, el ángulo de la to-
bera de propulsión 2
varía y el rumbo de la
moto de agua varía en consecuencia. Puesto que
la fuerza del chorro propulsor determina la velo-
cidad y el radio de la virada, el acelerador debe
estar siempre abierto cuando se vaya a virar, sal-
vo a la velocidad mínima.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el siste-
ma de gobierno sin gas (OTS). Dicho sistema se
activa a velocidad de planeo, cuando se intenta
virar después de soltar el acelerador. El sistema
OTS sigue suministrando algo de empuje que
permitirá virar mientras la moto de agua desace-
lera; no obstante, podrá efectuar una virada más
cerrada si da gas al girar el manillar. El sistema
OTS no funciona a velocidades inferiores a la de
planeo o cuando el motor está parado. Cuando el
motor reduzca la marcha, la moto de agua dejará
de responder al manillar hasta que acelere de
nuevo o alcance la velocidad mínima.
A_F1Y80.book Page 20 Monday, September 5, 2005 11:17 AM
Page 84 of 294
2-21
F
FJU01217

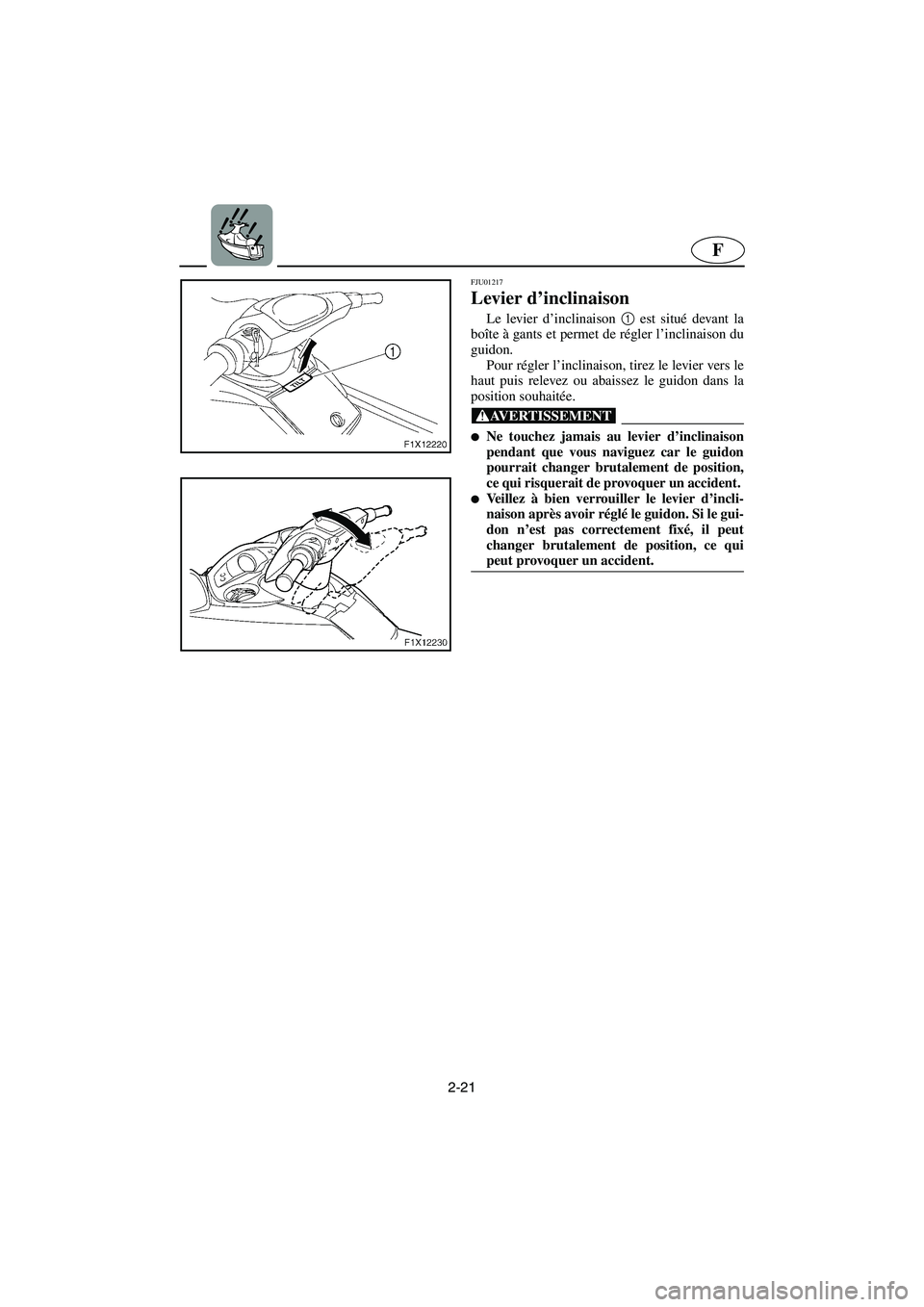

Levier d’inclinaison
Le levier d’inclinaison 1
est situé devant la
boîte à gants et permet de régler l’inclinaison du
guidon.
Pour régler l’inclinaison, tirez le levier vers le
haut puis relevez ou abaissez le guidon dans la
position souhaitée.
@ Ne touchez jamais au levier d’inclinaison
pendant que vous naviguez car le guidon
pourrait changer brutalement de position,
ce qui risquerait de provoquer un accident.
Veillez à bien verrouiller le levier d’incli-
naison après avoir réglé le guidon. Si le gui-
don n’est pas correctement fixé, il peut
changer brutalement de position, ce qui
peut provoquer un accident.
@
A_F1Y80.book Page 21 Monday, September 5, 2005 11:17 AM
Page 85 of 294
2-22
ESD
GJU12170

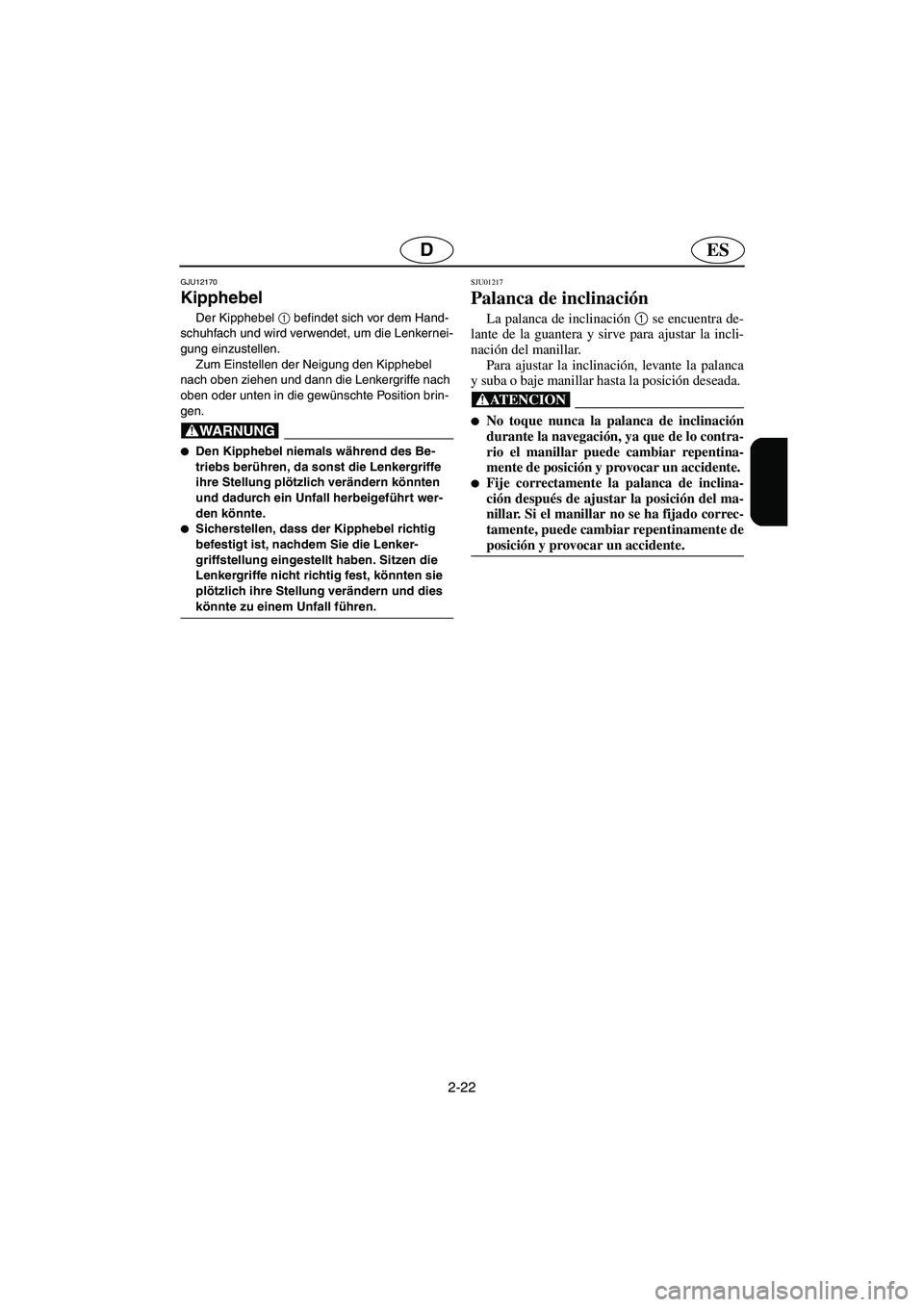

Kipphebel
Der Kipphebel 1
befindet sich vor dem Hand-
schuhfach und wird verwendet, um die Lenkernei-
gung einzustellen.
Zum Einstellen der Neigung den Kipphebel
nach oben ziehen und dann die Lenkergriffe nach
oben oder unten in die gewünschte Position brin-
gen.
@ Den Kipphebel niemals während des Be-
triebs berühren, da sonst die Lenkergriffe
ihre Stellung plötzlich verändern könnten
und dadurch ein Unfall herbeigeführt wer-
den könnte.
Sicherstellen, dass der Kipphebel richtig
befestigt ist, nachdem Sie die Lenker-
griffstellung eingestellt haben. Sitzen die
Lenkergriffe nicht richtig fest, könnten sie
plötzlich ihre Stellung verändern und dies
könnte zu einem Unfall führen.
@
SJU01217
Palanca de inclinación
La palanca de inclinación 1
se encuentra de-
lante de la guantera y sirve para ajustar la incli-
nación del manillar.
Para ajustar la inclinación, levante la palanca
y suba o baje manillar hasta la posición deseada.
@ No toque nunca la palanca de inclinación
durante la navegación, ya que de lo contra-
rio el manillar puede cambiar repentina-
mente de posición y provocar un accidente.
Fije correctamente la palanca de inclina-
ción después de ajustar la posición del ma-
nillar. Si el manillar no se ha fijado correc-
tamente, puede cambiar repentinamente de
posición y provocar un accidente.
@
A_F1Y80.book Page 22 Monday, September 5, 2005 11:17 AM
Page 86 of 294
2-23
F
FJU18771

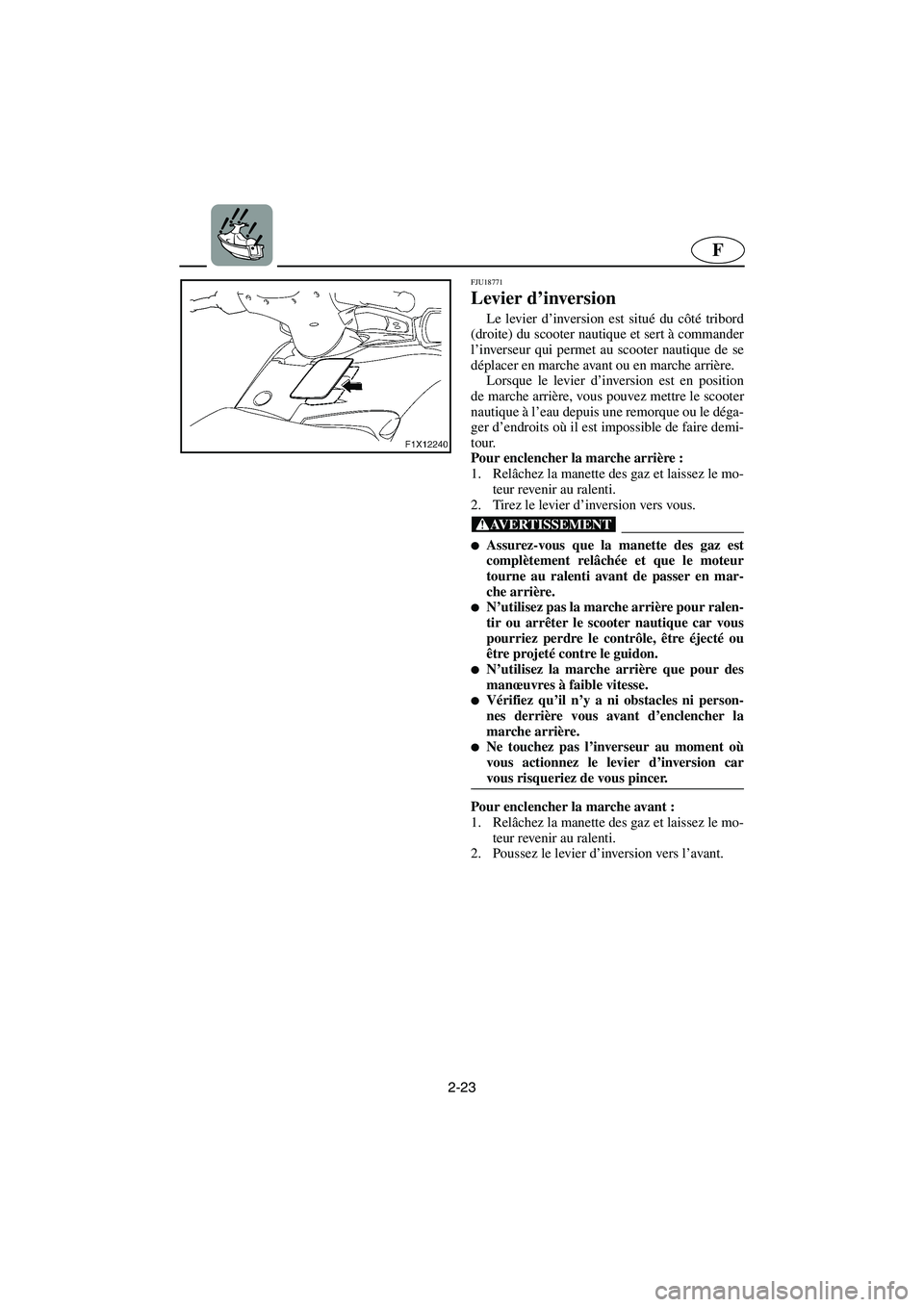

Levier d’inversion
Le levier d’inversion est situé du côté tribord
(droite) du scooter nautique et sert à commander
l’inverseur qui permet au scooter nautique de se
déplacer en marche avant ou en marche arrière.
Lorsque le levier d’inversion est en position
de marche arrière, vous pouvez mettre le scooter
nautique à l’eau depuis une remorque ou le déga-
ger d’endroits où il est impossible de faire demi-
tour.
Pour enclencher la marche arrière :
1. Relâchez la manette des gaz et laissez le mo-
teur revenir au ralenti.
2. Tirez le levier d’inversion vers vous.
@ Assurez-vous que la manette des gaz est
complètement relâchée et que le moteur
tourne au ralenti avant de passer en mar-
che arrière.
N’utilisez pas la marche arrière pour ralen-
tir ou arrêter le scooter nautique car vous
pourriez perdre le contrôle, être éjecté ou
être projeté contre le guidon.
N’utilisez la marche arrière que pour des
manœuvres à faible vitesse.
Vérifiez qu’il n’y a ni obstacles ni person-
nes derrière vous avant d’enclencher la
marche arrière.
Ne touchez pas l’inverseur au moment où
vous actionnez le levier d’inversion car
vous risqueriez de vous pincer.
@
Pour enclencher la marche avant :
1. Relâchez la manette des gaz et laissez le mo-
teur revenir au ralenti.
2. Poussez le levier d’inversion vers l’avant.
A_F1Y80.book Page 23 Monday, September 5, 2005 11:17 AM
Page 87 of 294
2-24
ESD
GJU18771

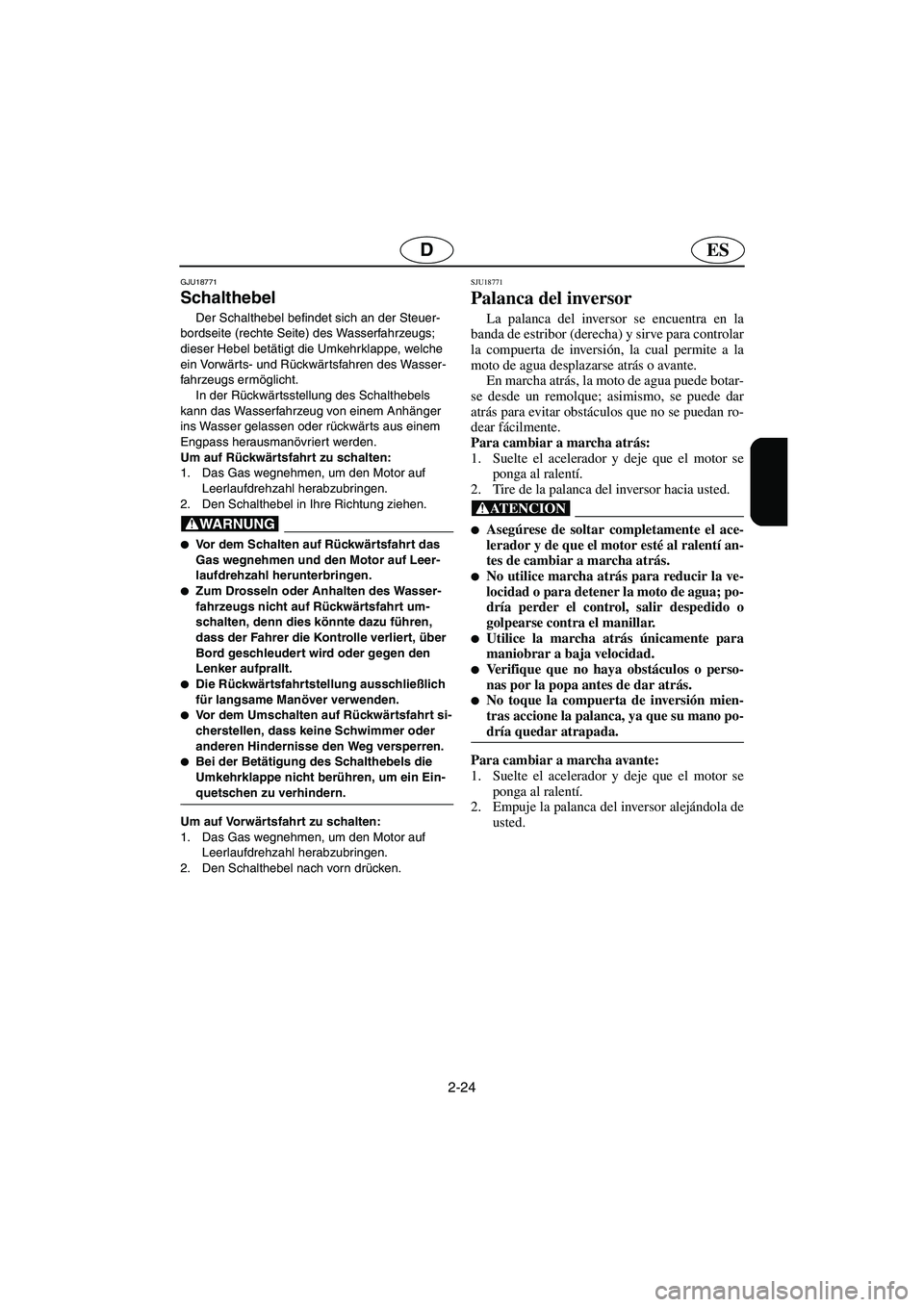

Schalthebel
Der Schalthebel befindet sich an der Steuer-
bordseite (rechte Seite) des Wasserfahrzeugs;
dieser Hebel betätigt die Umkehrklappe, welche
ein Vorwärts- und Rückwär tsfahren des Wasser-
fahrzeugs ermöglicht.
In der Rückwärtsstellung des Schalthebels
kann das Wasserfahrzeug von einem Anhänger
ins Wasser gelassen oder rückwär ts aus einem
Engpass herausmanövriert werden.
Um auf Rückwärtsfahrt zu schalten:
1. Das Gas wegnehmen, um den Motor auf
Leerlaufdrehzahl herabzubringen.
2. Den Schalthebel in Ihre Richtung ziehen.
@ Vor dem Schalten auf Rückwärtsfahrt das
Gas wegnehmen und den Motor auf Leer-
laufdrehzahl herunterbringen.
Zum Drosseln oder Anhalten des Wasser-
fahrzeugs nicht auf Rückwärtsfahrt um-
schalten, denn dies könnte dazu führen,
dass der Fahrer die Kontrolle verliert, über
Bord geschleudert wird oder gegen den
Lenker aufprallt.
Die Rückwärtsfahrtstellung ausschließlich
für langsame Manöver verwenden.
Vor dem Umschalten auf Rückwärtsfahrt si-
cherstellen, dass keine Schwimmer oder
anderen Hindernisse den Weg versperren.
Bei der Betätigung des Schalthebels die
Umkehrklappe nicht berühren, um ein Ein-
quetschen zu verhindern.
@
Um auf Vorwärtsfahrt zu schalten:
1. Das Gas wegnehmen, um den Motor auf
Leerlaufdrehzahl herabzubringen.
2. Den Schalthebel nach vorn drücken.
SJU18771
Palanca del inversor
La palanca del inversor se encuentra en la
banda de estribor (derecha) y sirve para controlar
la compuerta de inversión, la cual permite a la
moto de agua desplazarse atrás o avante.
En marcha atrás, la moto de agua puede botar-
se desde un remolque; asimismo, se puede dar
atrás para evitar obstáculos que no se puedan ro-
dear fácilmente.
Para cambiar a marcha atrás:
1. Suelte el acelerador y deje que el motor se
ponga al ralentí.
2. Tire de la palanca del inversor hacia usted.
@ Asegúrese de soltar completamente el ace-
lerador y de que el motor esté al ralentí an-
tes de cambiar a marcha atrás.
No utilice marcha atrás para reducir la ve-
locidad o para detener la moto de agua; po-
dría perder el control, salir despedido o
golpearse contra el manillar.
Utilice la marcha atrás únicamente para
maniobrar a baja velocidad.
Verifique que no haya obstáculos o perso-
nas por la popa antes de dar atrás.
No toque la compuerta de inversión mien-
tras accione la palanca, ya que su mano po-
dría quedar atrapada.
@
Para cambiar a marcha avante:
1. Suelte el acelerador y deje que el motor se
ponga al ralentí.
2. Empuje la palanca del inversor alejándola de
usted.
A_F1Y80.book Page 24 Monday, September 5, 2005 11:17 AM
Page 88 of 294
2-25
F
FJU01785
Sélecteur QSTS (système de
réglage rapide de l’assiette)
Le sélecteur QSTS 1
est situé sur la poignée
gauche du guidon et permet de régler l’angle
d’assiette du scooter.
Le sélecteur QSTS permet de modifier verti-
calement l’angle de poussée de la tuyère de pro-
pulsion. Ceci modifie l’angle d’assiette du scoo-
ter.
5 positions sont possibles: 2 positions proue
abaissée A
et B
, une position neutre “N” et
2 positions proue relevée C
et D
.
Pour modifier l’angle d’assiette:
1. Réduisez le régime du moteur à 4.000 tr/min
ou moins.
2. Pressez le levier de verrouillage d’inversion
2
puis placez le sélecteur QSTS sur la posi-
tion souhaitée.
3. Relâchez le levier de verrouillage d’inver-
sion pour verrouiller le sélecteur QSTS.
@ Ne modifiez jamais la position du sélecteur
QSTS lorsque vous naviguez à plein régime
car cela pourrait endommager le QSTS.
@
La position neutre “N” autorise de bonnes
performances dans la plupart des conditions de
navigation.
Pour améliorer les performances dans certains
types de conditions, sélectionnez les modes
proue abaissée ou proue relevée.
A_F1Y80.book Page 25 Monday, September 5, 2005 11:17 AM
Page 89 of 294
2-26
ESD
GJU17850

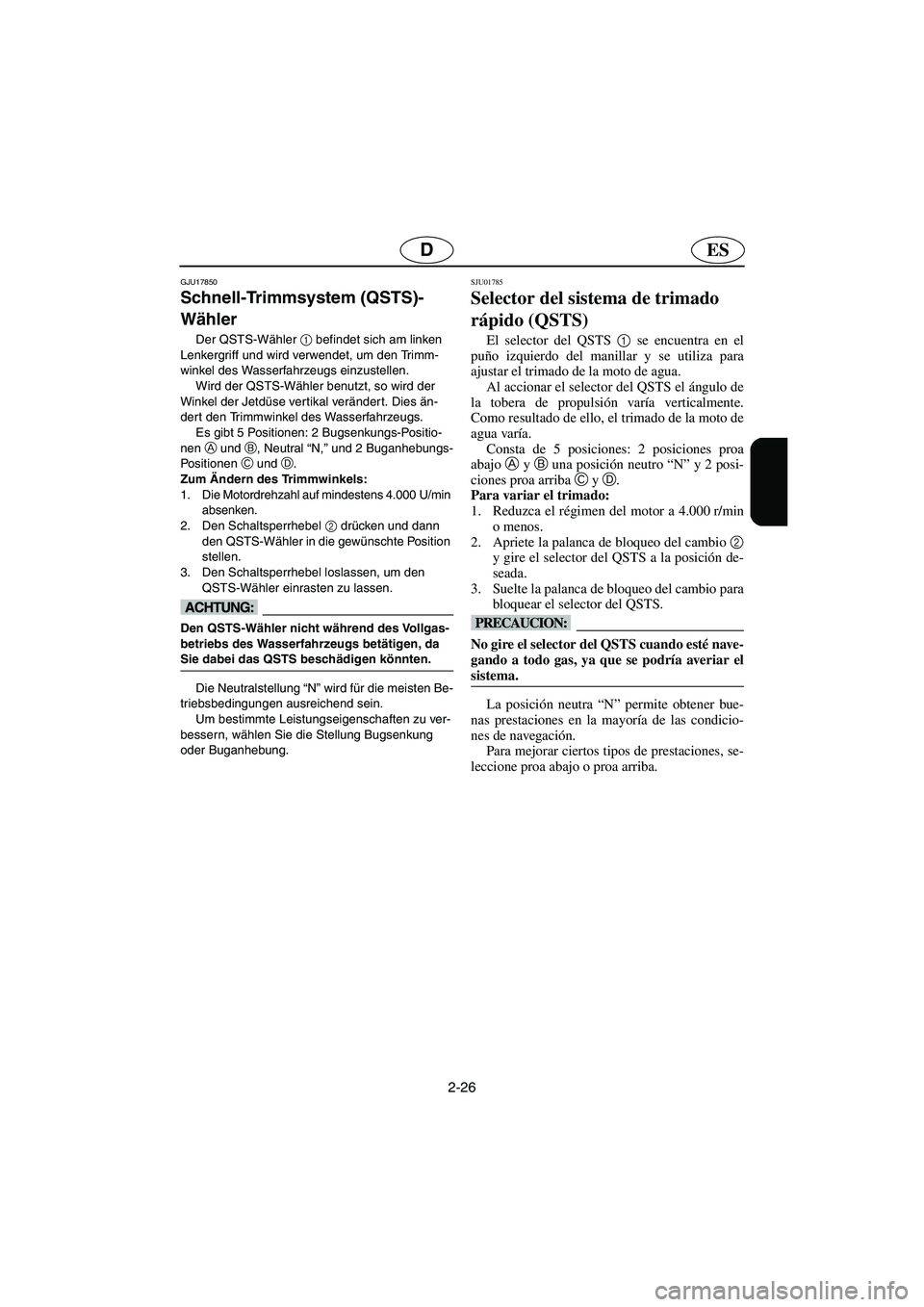

Schnell-Trimmsystem (QSTS)-
Wähler
Der QSTS-Wähler 1
befindet sich am linken
Lenkergriff und wird verwendet, um den Trimm-
winkel des Wasserfahrzeugs einzustellen.
Wird der QSTS-Wähler benutzt, so wird der
Winkel der Jetdüse ver tikal verändert. Dies än-
dert den Trimmwinkel des Wasserfahrzeugs.
Es gibt 5 Positionen: 2 Bugsenkungs-Positio-
nen A
und B
, Neutral “N,” und 2 Buganhebungs-
Positionen C
und D
.
Zum Ändern des Trimmwinkels:
1. Die Motordrehzahl auf mindestens 4.000 U/min
absenken.
2. Den Schaltsperrhebel 2
drücken und dann
den QSTS-Wähler in die gewünschte Position
stellen.
3. Den Schaltsperrhebel loslassen, um den
QSTS-Wähler einrasten zu lassen.
@ Den QSTS-Wähler nicht während des Vollgas-
betriebs des Wasserfahrzeugs betätigen, da
Sie dabei das QSTS beschädigen könnten.
@
Die Neutralstellung “N” wird für die meisten Be-
triebsbedingungen ausreichend sein.
Um bestimmte Leistungseigenschaften zu ver-
bessern, wählen Sie die Stellung Bugsenkung
oder Buganhebung.
SJU01785
Selector del sistema de trimado
rápido (QSTS)
El selector del QSTS 1
se encuentra en el
puño izquierdo del manillar y se utiliza para
ajustar el trimado de la moto de agua.
Al accionar el selector del QSTS el ángulo de
la tobera de propulsión varía verticalmente.
Como resultado de ello, el trimado de la moto de
agua varía.
Consta de 5 posiciones: 2 posiciones proa
abajo
A y
B una posición neutro “N” y 2 posi-
ciones proa arriba
C y
D.
Para variar el trimado:
1. Reduzca el régimen del motor a 4.000 r/min
o menos.
2. Apriete la palanca de bloqueo del cambio 2
y gire el selector del QSTS a la posición de-
seada.
3. Suelte la palanca de bloqueo del cambio para
bloquear el selector del QSTS.
@ No gire el selector del QSTS cuando esté nave-
gando a todo gas, ya que se podría averiar el
sistema.
@
La posición neutra “N” permite obtener bue-
nas prestaciones en la mayoría de las condicio-
nes de navegación.
Para mejorar ciertos tipos de prestaciones, se-
leccione proa abajo o proa arriba.
A_F1Y80.book Page 26 Monday, September 5, 2005 11:17 AM
Page 90 of 294
2-27
F
FJU01023

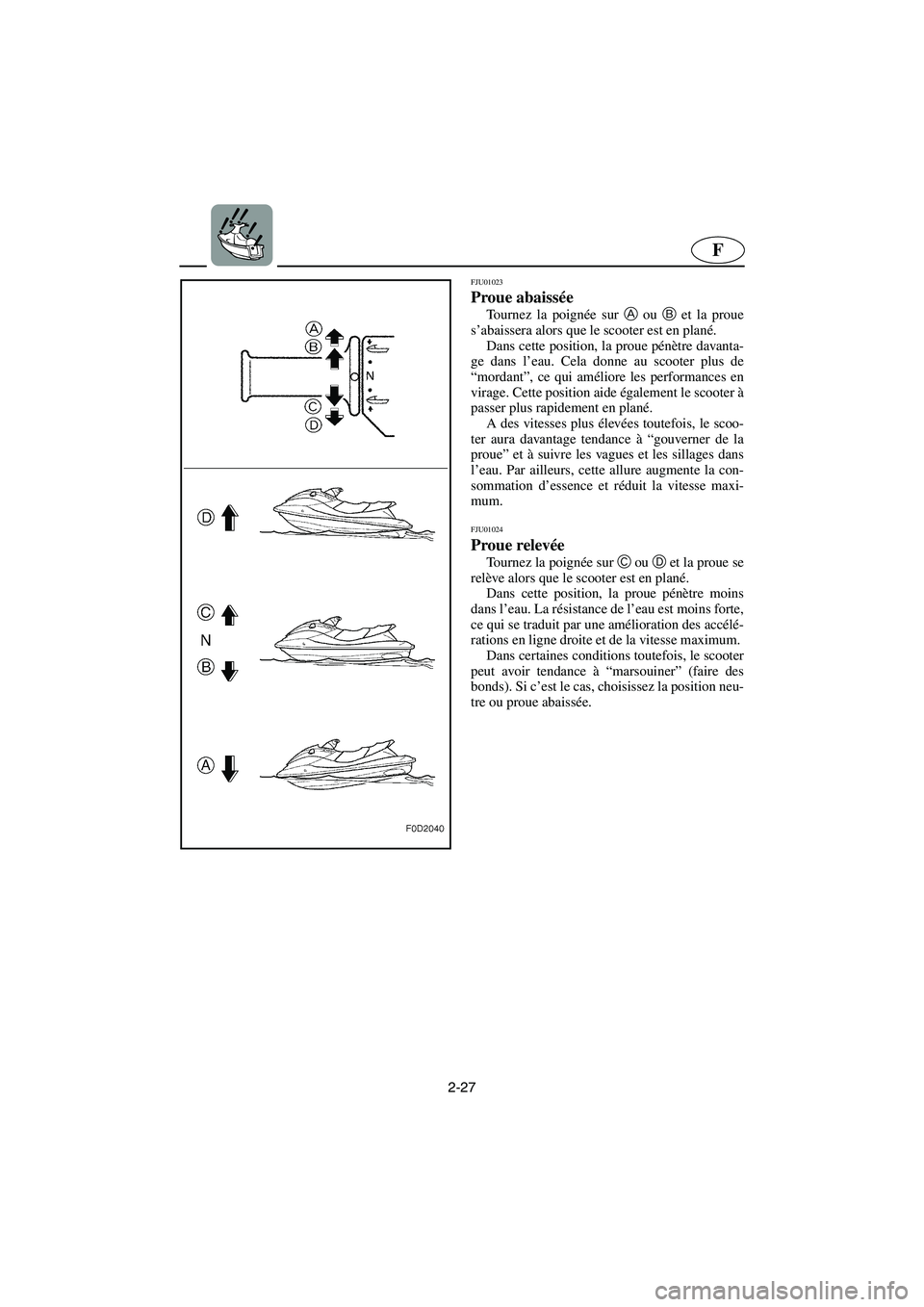

Proue abaissée
Tournez la poignée sur A
ou B
et la proue
s’abaissera alors que le scooter est en plané.
Dans cette position, la proue pénètre davanta-
ge dans l’eau. Cela donne au scooter plus de
“mordant”, ce qui améliore les performances en
virage. Cette position aide également le scooter à
passer plus rapidement en plané.
A des vitesses plus élevées toutefois, le scoo-
ter aura davantage tendance à “gouverner de la
proue” et à suivre les vagues et les sillages dans
l’eau. Par ailleurs, cette allure augmente la con-
sommation d’essence et réduit la vitesse maxi-
mum.
FJU01024
Proue relevée
Tournez la poignée sur C
ou D
et la proue se
relève alors que le scooter est en plané.
Dans cette position, la proue pénètre moins
dans l’eau. La résistance de l’eau est moins forte,
ce qui se traduit par une amélioration des accélé-
rations en ligne droite et de la vitesse maximum.
Dans certaines conditions toutefois, le scooter
peut avoir tendance à “marsouiner” (faire des
bonds). Si c’est le cas, choisissez la position neu-
tre ou proue abaissée.
A_F1Y80.book Page 27 Monday, September 5, 2005 11:17 AM
