Betrieb
84

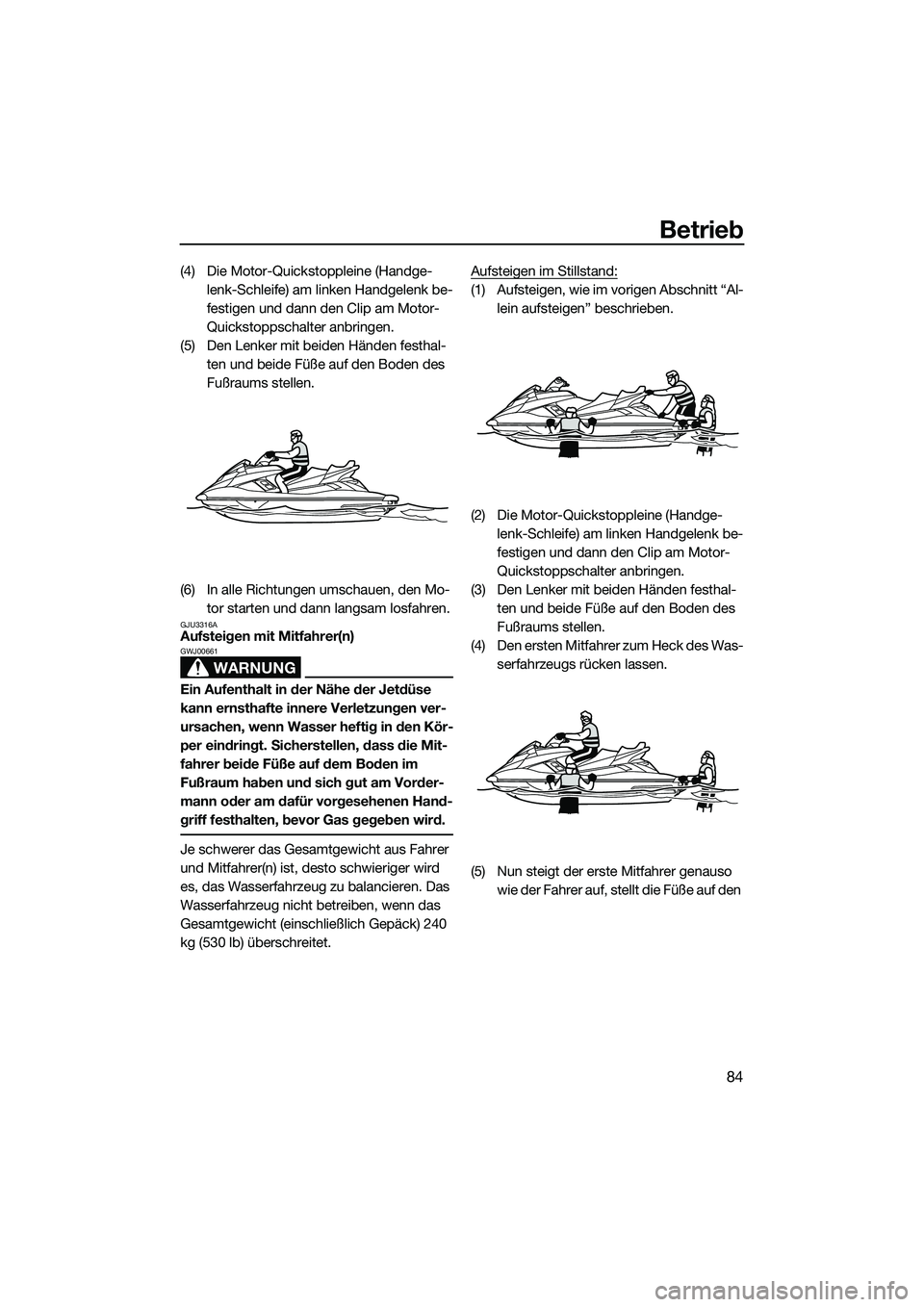

(4) Die Motor-Quickstoppleine (Handge-lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(5) Den Lenker mit beiden Händen festhal- ten und beide Füße auf den Boden des
Fußraums stellen.
(6) In alle Richtungen umschauen, den Mo- tor starten und dann langsam losfahren.
GJU3316AAufsteigen mit Mitfahrer(n)
WARNUNG
GWJ00661
Ein Aufenthalt in der Nähe der Jetdüse
kann ernsthafte innere Verletzungen ver-
ursachen, wenn Wasser heftig in den Kör-
per eindringt. Sicherstellen, dass die Mit-
fahrer beide Füße auf dem Boden im
Fußraum haben und sich gut am Vorder-
mann oder am dafür vorgesehenen Hand-
griff festhalten, bevor Gas gegeben wird.
Je schwerer das Gesamtgewicht aus Fahrer
und Mitfahrer(n) ist, desto schwieriger wird
es, das Wasserfahrzeug zu balancieren. Das
Wasserfahrzeug nicht betreiben, wenn das
Gesamtgewicht (einschließlich Gepäck) 240
kg (530 lb) überschreitet. Aufsteigen im Stillstand:
(1) Aufsteigen, wie im vorigen Abschnitt “Al-
lein aufsteigen” beschrieben.
(2) Die Motor-Quickstoppleine (Handge- lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(3) Den Lenker mit beiden Händen festhal- ten und beide Füße auf den Boden des
Fußraums stellen.
(4) Den ersten Mitfahrer zum Heck des Was- serfahrzeugs rücken lassen.
(5) Nun steigt der erste Mitfahrer genauso wie der Fahrer auf, stellt die Füße auf den
UF2T72G0.book Page 84 Monday, July 22, 2013 2:33 PM
Page 92 of 120

Betrieb
85

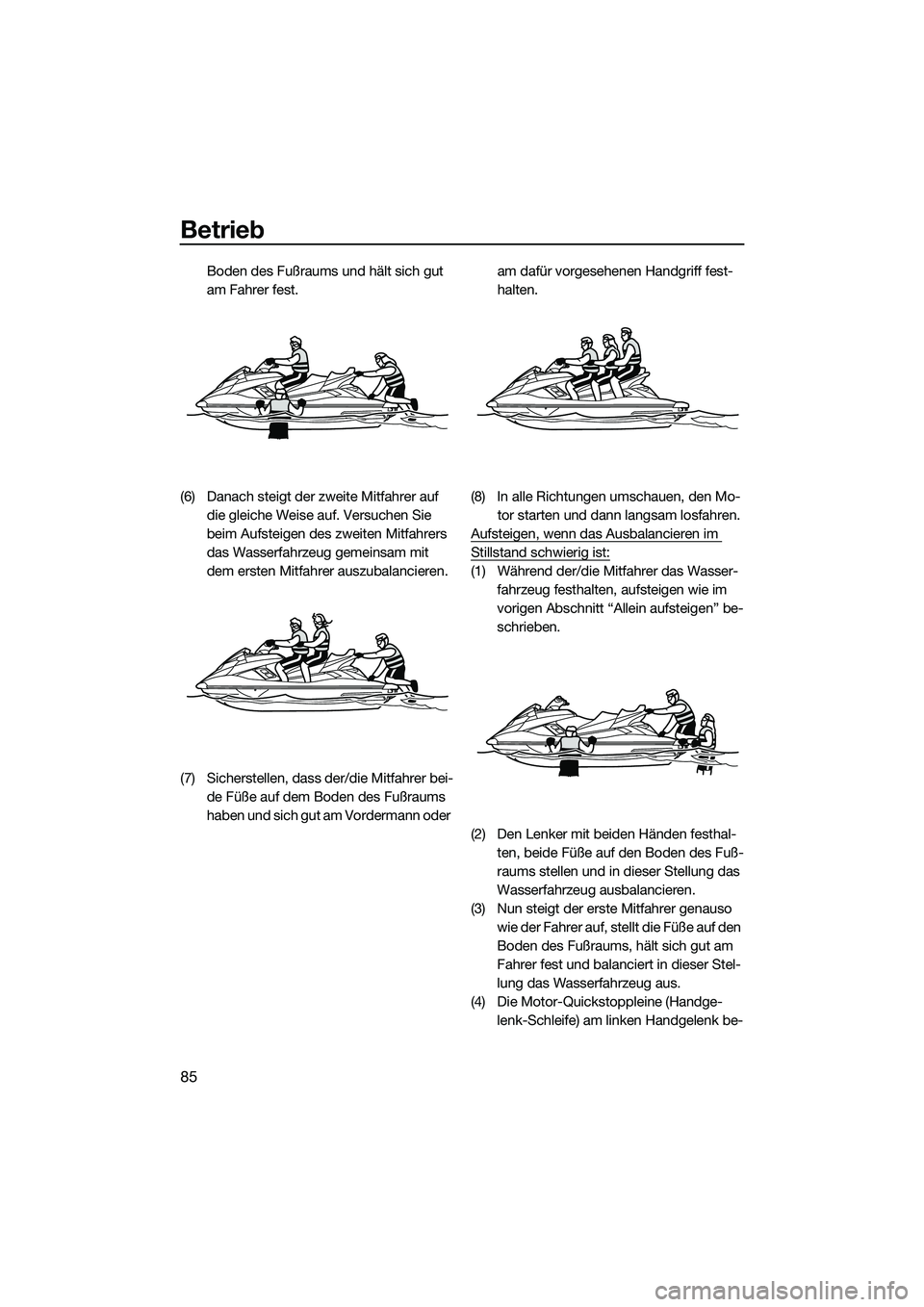

Boden des Fußraums und hält sich gut
am Fahrer fest.
(6) Danach steigt der zweite Mitfahrer auf die gleiche Weise auf. Versuchen Sie
beim Aufsteigen des zweiten Mitfahrers
das Wasserfahrzeug gemeinsam mit
dem ersten Mitfahrer auszubalancieren.
(7) Sicherstellen, dass der/die Mitfahrer bei- de Füße auf dem Boden des Fußraums
haben und sich gut am Vordermann oder am dafür vorgesehenen Handgriff fest-
halten.
(8) In alle Richtungen umschauen, den Mo- tor starten und dann langsam losfahren.
Aufsteigen, wenn das Ausbalancieren im
Stillstand schwierig ist:
(1) Während der/die Mitfahrer das Wasser- fahrzeug festhalten, aufsteigen wie im
vorigen Abschnitt “Allein aufsteigen” be-
schrieben.
(2) Den Lenker mit beiden Händen festhal- ten, beide Füße auf den Boden des Fuß-
raums stellen und in dieser Stellung das
Wasserfahrzeug ausbalancieren.
(3) Nun steigt der erste Mitfahrer genauso wie der Fahrer auf, stellt die Füße auf den
Boden des Fußraums, hält sich gut am
Fahrer fest und balanciert in dieser Stel-
lung das Wasserfahrzeug aus.
(4) Die Motor-Quickstoppleine (Handge- lenk-Schleife) am linken Handgelenk be-
UF2T72G0.book Page 85 Monday, July 22, 2013 2:33 PM
Page 93 of 120

Betrieb
86

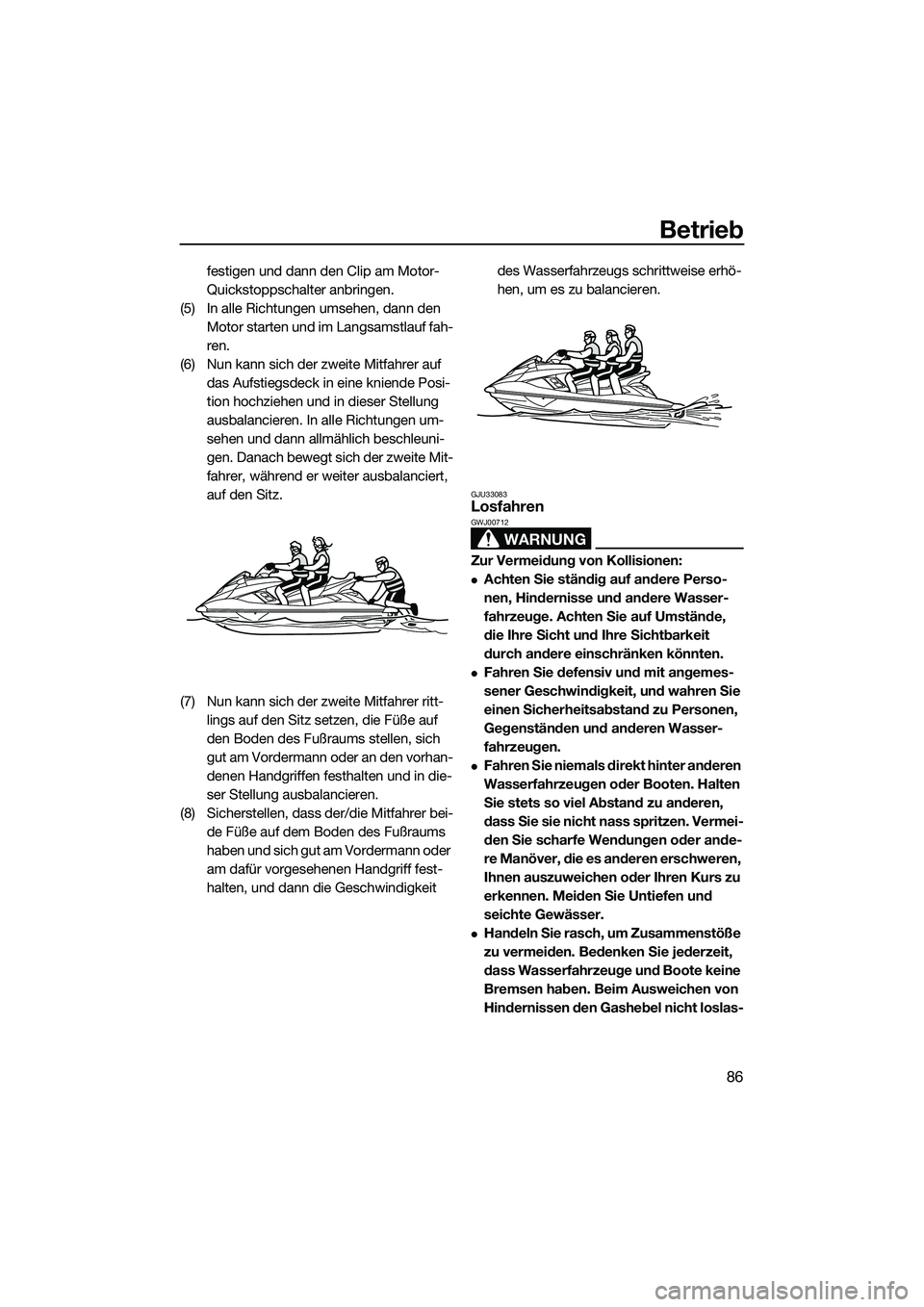

festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(5) In alle Richtungen umsehen, dann den Motor starten und im Langsamstlauf fah-
ren.
(6) Nun kann sich der zweite Mitfahrer auf das Aufstiegsdeck in eine kniende Posi-
tion hochziehen und in dieser Stellung
ausbalancieren. In alle Richtungen um-
sehen und dann allmählich beschleuni-
gen. Danach bewegt sich der zweite Mit-
fahrer, während er weiter ausbalanciert,
auf den Sitz.
(7) Nun kann sich der zweite Mitfahrer ritt- lings auf den Sitz setzen, die Füße auf
den Boden des Fußraums stellen, sich
gut am Vordermann oder an den vorhan-
denen Handgriffen festhalten und in die-
ser Stellung ausbalancieren.
(8) Sicherstellen, dass der/die Mitfahrer bei- de Füße auf dem Boden des Fußraums
haben und sich gut am Vordermann oder
am dafür vorgesehenen Handgriff fest-
halten, und dann die Geschwindigkeit des Wasserfahrzeugs schrittweise erhö-
hen, um es zu balancieren.
GJU33083Losfahren
WARNUNG
GWJ00712
Zur Vermeidung von Kollisionen:
Achten Sie ständig auf andere Perso-
nen, Hindernisse und andere Wasser-
fahrzeuge. Achten Sie auf Umstände,
die Ihre Sicht und Ihre Sichtbarkeit
durch andere einschränken könnten.
Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu Personen,
Gegenständen und anderen Wasser-
fahrzeugen.
Fahren Sie niemals direkt hinter anderen
Wasserfahrzeugen oder Booten. Halten
Sie stets so viel Abstand zu anderen,
dass Sie sie nicht nass spritzen. Vermei-
den Sie scharfe Wendungen oder ande-
re Manöver, die es anderen erschweren,
Ihnen auszuweichen oder Ihren Kurs zu
erkennen. Meiden Sie Untiefen und
seichte Gewässer.
Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Bedenken Sie jederzeit,
dass Wasserfahrzeuge und Boote keine
Bremsen haben. Beim Ausweichen von
Hindernissen den Gashebel nicht loslas-
UF2T72G0.book Page 86 Monday, July 22, 2013 2:33 PM
Page 94 of 120

Betrieb
87

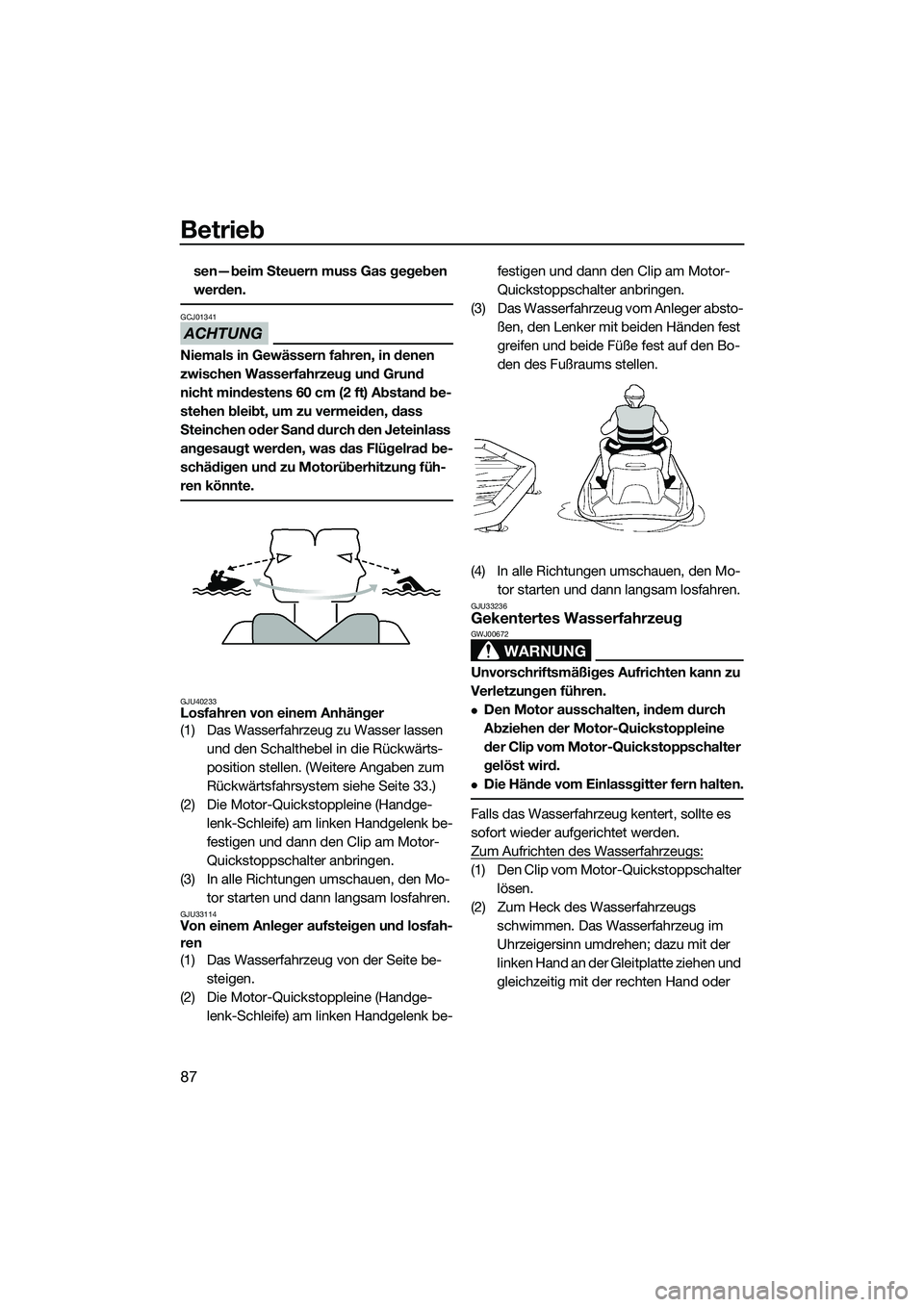

sen—beim Steuern muss Gas gegeben
werden.
ACHTUNG
GCJ01341
Niemals in Gewässern fahren, in denen
zwischen Wasserfahrzeug und Grund
nicht mindestens 60 cm (2 ft) Abstand be-
stehen bleibt, um zu vermeiden, dass
Steinchen oder Sand durch den Jeteinlass
angesaugt werden, was das Flügelrad be-
schädigen und zu Motorüberhitzung füh-
ren könnte.
GJU40233Losfahren von einem Anhänger
(1) Das Wasserfahrzeug zu Wasser lassen und den Schalthebel in die Rückwärts-
position stellen. (Weitere Angaben zum
Rückwärtsfahrsystem siehe Seite 33.)
(2) Die Motor-Quickstoppleine (Handge- lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(3) In alle Richtungen umschauen, den Mo- tor starten und dann langsam losfahren.
GJU33114Von einem Anleger aufsteigen und losfah-
ren
(1) Das Wasserfahrzeug von der Seite be-steigen.
(2) Die Motor-Quickstoppleine (Handge- lenk-Schleife) am linken Handgelenk be- festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(3) Das Wasserfahrzeug vom Anleger absto- ßen, den Lenker mit beiden Händen fest
greifen und beide Füße fest auf den Bo-
den des Fußraums stellen.
(4) In alle Richtungen umschauen, den Mo- tor starten und dann langsam losfahren.
GJU33236Gekentertes Wasserfahrzeug
WARNUNG
GWJ00672
Unvorschriftsmäßiges Aufrichten kann zu
Verletzungen führen.
Den Motor ausschalten, indem durch
Abziehen der Motor-Quickstoppleine
der Clip vom Motor-Quickstoppschalter
gelöst wird.
Die Hände vom Einlassgitter fern halten.
Falls das Wasserfahrzeug kentert, sollte es
sofort wieder aufgerichtet werden.
Zum Aufrichten des Wasserfahrzeugs:
(1) Den Clip vom Motor-Quickstoppschalter lösen.
(2) Zum Heck des Wasserfahrzeugs schwimmen. Das Wasserfahrzeug im
Uhrzeigersinn umdrehen; dazu mit der
linken Hand an der Gleitplatte ziehen und
gleichzeitig mit der rechten Hand oder
UF2T72G0.book Page 87 Monday, July 22, 2013 2:33 PM
Page 95 of 120

Betrieb
88

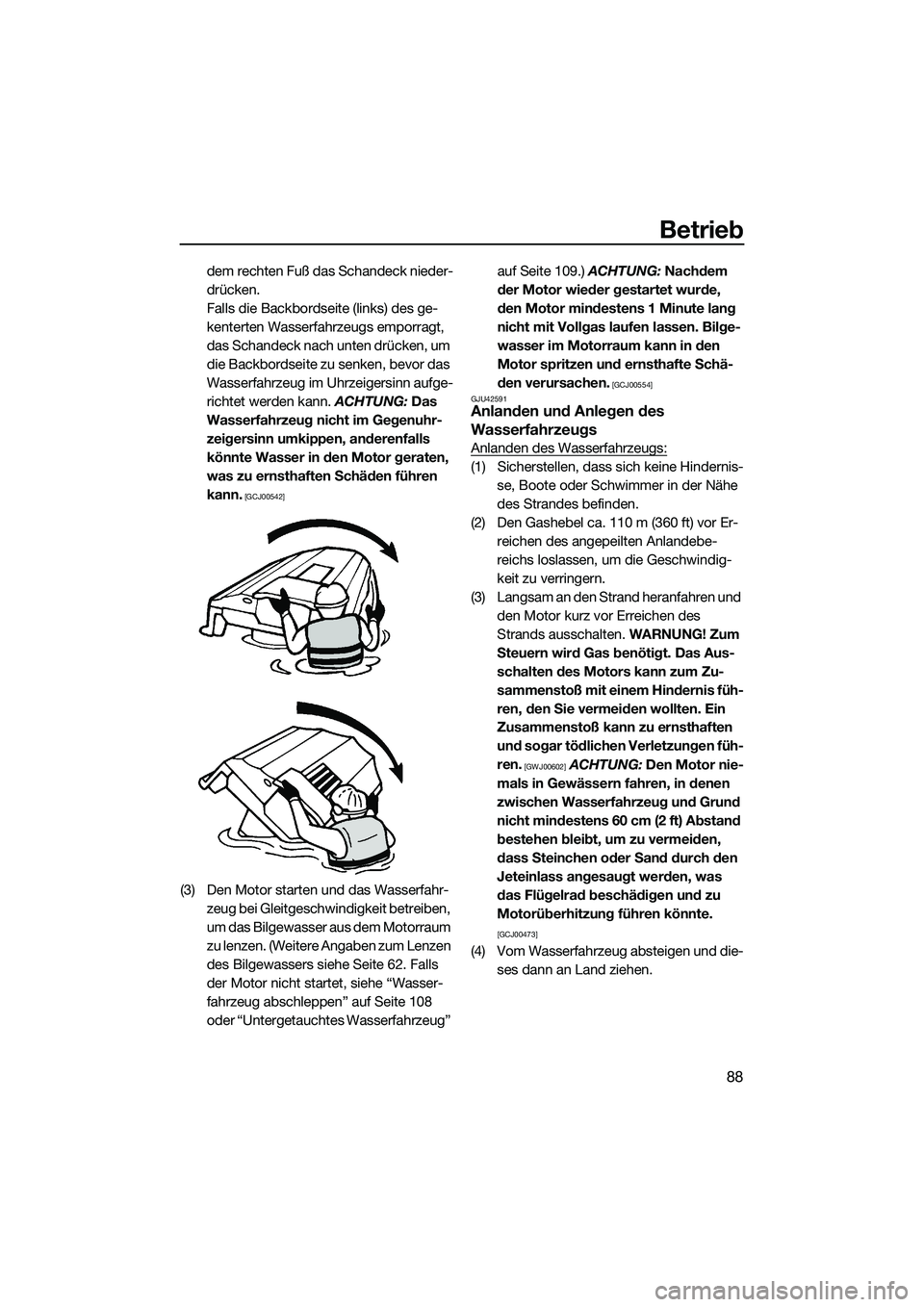

dem rechten Fuß das Schandeck nieder-
drücken.
Falls die Backbordseite (links) des ge-
kenterten Wasserfahrzeugs emporragt,
das Schandeck nach unten drücken, um
die Backbordseite zu senken, bevor das
Wasserfahrzeug im Uhrzeigersinn aufge-
richtet werden kann. ACHTUNG: Das
Wasserfahrzeug nicht im Gegenuhr-
zeigersinn umkippen, anderenfalls
könnte Wasser in den Motor geraten,
was zu ernsthaften Schäden führen
kann.
[GCJ00542]
(3) Den Motor starten und das Wasserfahr- zeug bei Gleitgeschwindigkeit betreiben,
um das Bilgewasser aus dem Motorraum
zu lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 62. Falls
der Motor nicht startet, siehe “Wasser-
fahrzeug abschleppen” auf Seite 108
oder “Untergetauchtes Wasserfahrzeug” auf Seite 109.)
ACHTUNG: Nachdem
der Motor wieder gestartet wurde,
den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilge-
wasser im Motorraum kann in den
Motor spritzen und ernsthafte Schä-
den verursachen.
[GCJ00554]
GJU42591
Anlanden und Anlegen des
Wasserfahrzeugs
Anlanden des Wasserfahrzeugs:
(1) Sicherstellen, dass sich keine Hindernis- se, Boote oder Schwimmer in der Nähe
des Strandes befinden.
(2) Den Gashebel ca. 110 m (360 ft) vor Er- reichen des angepeilten Anlandebe-
reichs loslassen, um die Geschwindig-
keit zu verringern.
(3) Langsam an den Strand heranfahren und den Motor kurz vor Erreichen des
Strands ausschalten. WARNUNG! Zum
Steuern wird Gas benötigt. Das Aus-
schalten des Motors kann zum Zu-
sammenstoß mit einem Hindernis füh-
ren, den Sie vermeiden wollten. Ein
Zusammenstoß kann zu ernsthaften
und sogar tödlichen Verletzungen füh-
ren.
[GWJ00602] ACHTUNG: Den Motor nie-
mals in Gewässern fahren, in denen
zwischen Wasserfahrzeug und Grund
nicht mindestens 60 cm (2 ft) Abstand
bestehen bleibt, um zu vermeiden,
dass Steinchen oder Sand durch den
Jeteinlass angesaugt werden, was
das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.
[GCJ00473]
(4) Vom Wasserfahrzeug absteigen und die- ses dann an Land ziehen.
UF2T72G0.book Page 88 Monday, July 22, 2013 2:33 PM
Page 96 of 120

Betrieb
89

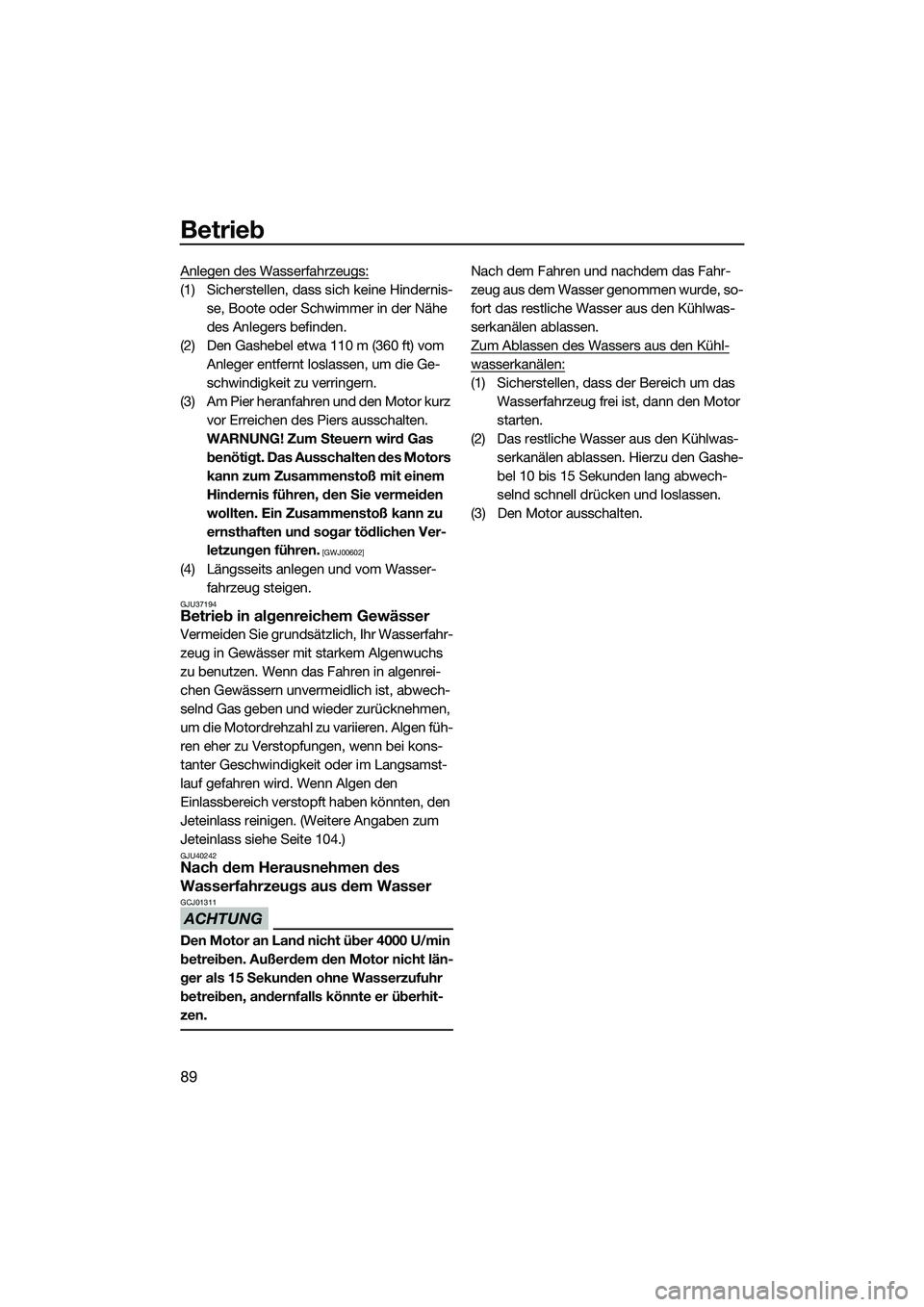

Anlegen des Wasserfahrzeugs:
(1) Sicherstellen, dass sich keine Hindernis-se, Boote oder Schwimmer in der Nähe
des Anlegers befinden.
(2) Den Gashebel etwa 110 m (360 ft) vom Anleger entfernt loslassen, um die Ge-
schwindigkeit zu verringern.
(3) Am Pier heranfahren und den Motor kurz vor Erreichen des Piers ausschalten.
WARNUNG! Zum Steuern wird Gas benötigt. Das Ausschalten des Motors
kann zum Zusammenstoß mit einem
Hindernis führen, den Sie vermeiden
wollten. Ein Zusammenstoß kann zu
ernsthaften und sogar tödlichen Ver-
letzungen führen.
[GWJ00602]
(4) Längsseits anlegen und vom Wasser- fahrzeug steigen.
GJU37194Betrieb in algenreichem Gewässer
Vermeiden Sie grundsätzlich, Ihr Wasserfahr-
zeug in Gewässer mit starkem Algenwuchs
zu benutzen. Wenn das Fahren in algenrei-
chen Gewässern unvermeidlich ist, abwech-
selnd Gas geben und wieder zurücknehmen,
um die Motordrehzahl zu variieren. Algen füh-
ren eher zu Verstopfungen, wenn bei kons-
tanter Geschwindigkeit oder im Langsamst-
lauf gefahren wird. Wenn Algen den
Einlassbereich verstopft haben könnten, den
Jeteinlass reinigen. (Weitere Angaben zum
Jeteinlass siehe Seite 104.)
GJU40242Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser
ACHTUNG
GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Nach dem Fahren und nachdem das Fahr-
zeug aus dem Wasser genommen wurde, so-
fort das restliche Wasser aus den Kühlwas-
serkanälen ablassen.
Zum Ablassen des Wassers aus den Kühl-
wasserkanälen:
(1) Sicherstellen, dass der Bereich um das Wasserfahrzeug frei ist, dann den Motor
starten.
(2) Das restliche Wasser aus den Kühlwas- serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(3) Den Motor ausschalten.
UF2T72G0.book Page 89 Monday, July 22, 2013 2:33 PM
Page 97 of 120

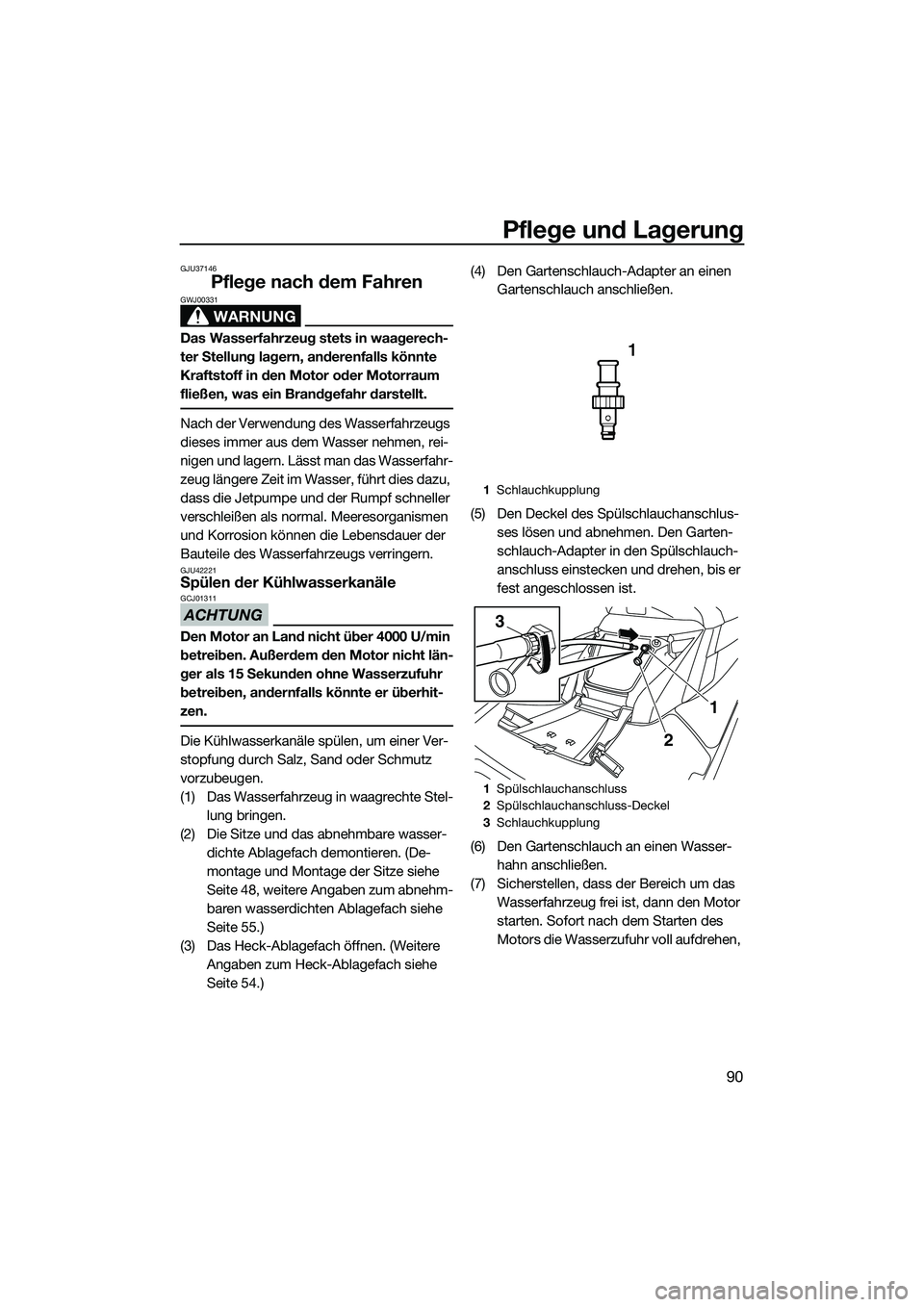

Pflege und Lagerung
90
GJU37146
Pflege nach dem Fahren
WARNUNG
GWJ00331
Das Wasserfahrzeug stets in waagerech-
ter Stellung lagern, anderenfalls könnte
Kraftstoff in den Motor oder Motorraum
fließen, was ein Brandgefahr darstellt.
Nach der Verwendung des Wasserfahrzeugs
dieses immer aus dem Wasser nehmen, rei-
nigen und lagern. Lässt man das Wasserfahr-
zeug längere Zeit im Wasser, führt dies dazu,
dass die Jetpumpe und der Rumpf schneller
verschleißen als normal. Meeresorganismen
und Korrosion können die Lebensdauer der
Bauteile des Wasserfahrzeugs verringern.
GJU42221Spülen der Kühlwasserkanäle
ACHTUNG
GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Kühlwasserkanäle spülen, um einer Ver-
stopfung durch Salz, Sand oder Schmutz
vorzubeugen.
(1) Das Wasserfahrzeug in waagrechte Stel-lung bringen.
(2) Die Sitze und das abnehmbare wasser- dichte Ablagefach demontieren. (De-
montage und Montage der Sitze siehe
Seite 48, weitere Angaben zum abnehm-
baren wasserdichten Ablagefach siehe
Seite 55.)
(3) Das Heck-Ablagefach öffnen. (Weitere Angaben zum Heck-Ablagefach siehe
Seite 54.) (4) Den Gartenschlauch-Adapter an einen
Gartenschlauch anschließen.
(5) Den Deckel des Spülschlauchanschlus- ses lösen und abnehmen. Den Garten-
schlauch-Adapter in den Spülschlauch-
anschluss einstecken und drehen, bis er
fest angeschlossen ist.
(6) Den Gartenschlauch an einen Wasser- hahn anschließen.
(7) Sicherstellen, dass der Bereich um das Wasserfahrzeug frei ist, dann den Motor
starten. Sofort nach dem Starten des
Motors die Wasserzufuhr voll aufdrehen,
1Schlauchkupplung
1 Spülschlauchanschluss
2 Spülschlauchanschluss-Deckel
3 Schlauchkupplung
1
3
2
UF2T72G0.book Page 90 Monday, July 22, 2013 2:33 PM
Page 98 of 120

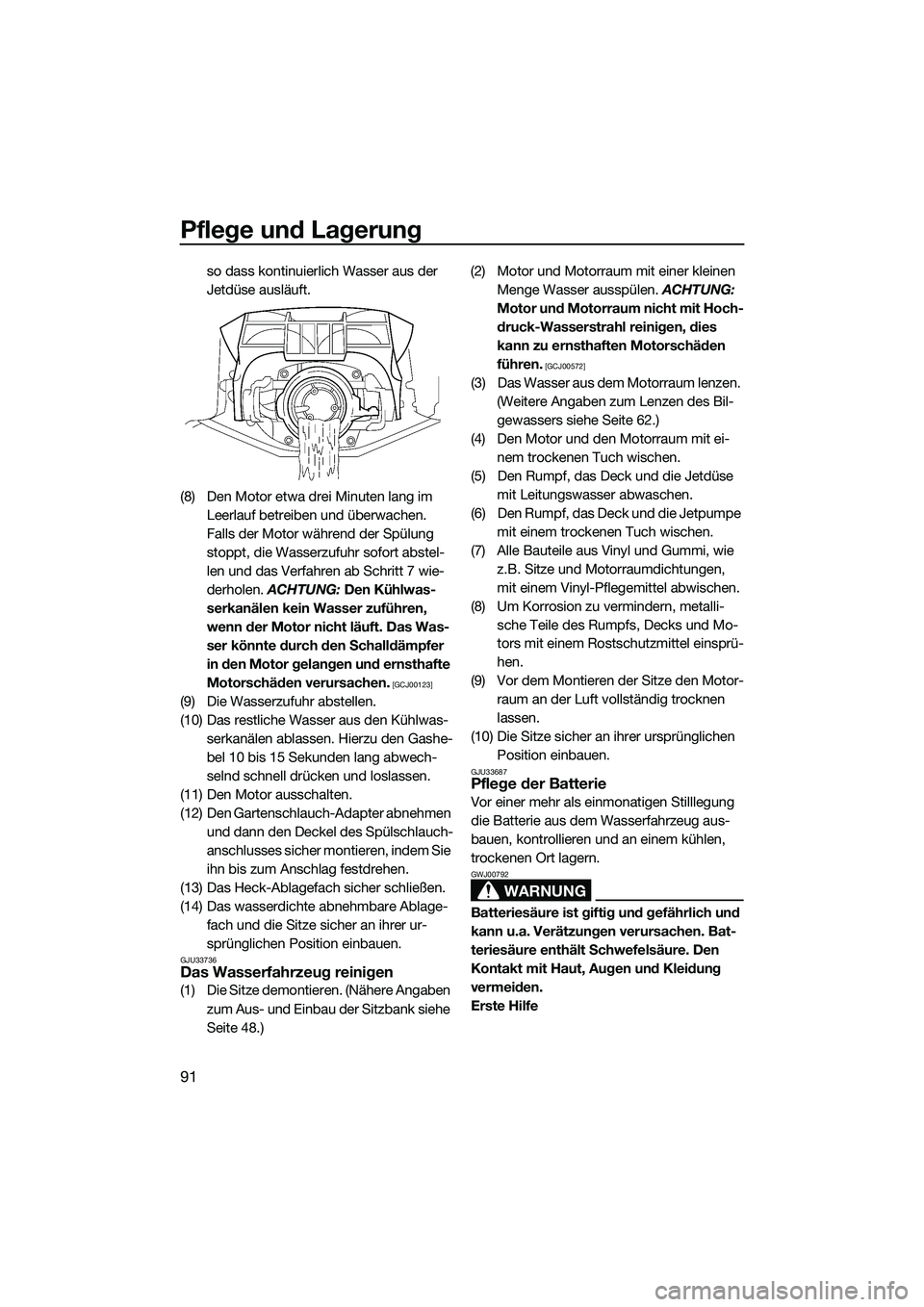

Pflege und Lagerung
91
so dass kontinuierlich Wasser aus der
Jetdüse ausläuft.
(8) Den Motor etwa drei Minuten lang im Leerlauf betreiben und überwachen.
Falls der Motor während der Spülung
stoppt, die Wasserzufuhr sofort abstel-
len und das Verfahren ab Schritt 7 wie-
derholen. ACHTUNG: Den Kühlwas-
serkanälen kein Wasser zuführen,
wenn der Motor nicht läuft. Das Was-
ser könnte durch den Schalldämpfer
in den Motor gelangen und ernsthafte
Motorschäden verursachen.
[GCJ00123]
(9) Die Wasserzufuhr abstellen.
(10) Das restliche Wasser aus den Kühlwas- serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(11) Den Motor ausschalten.
(12) Den Gartenschlauch-Adapter abnehmen und dann den Deckel des Spülschlauch-
anschlusses sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
(13) Das Heck-Ablagefach sicher schließen.
(14) Das wasserdichte abnehmbare Ablage- fach und die Sitze sicher an ihrer ur-
sprünglichen Position einbauen.
GJU33736Das Wasserfahrzeug reinigen
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 48.) (2) Motor und Motorraum mit einer kleinen
Menge Wasser ausspülen. ACHTUNG:
Motor und Motorraum nicht mit Hoch-
druck-Wasserstrahl reinigen, dies
kann zu ernsthaften Motorschäden
führen.
[GCJ00572]
(3) Das Wasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen des Bil-
gewassers siehe Seite 62.)
(4) Den Motor und den Motorraum mit ei- nem trockenen Tuch wischen.
(5) Den Rumpf, das Deck und die Jetdüse mit Leitungswasser abwaschen.
(6) Den Rumpf, das Deck und die Jetpumpe mit einem trockenen Tuch wischen.
(7) Alle Bauteile aus Vinyl und Gummi, wie z.B. Sitze und Motorraumdichtungen,
mit einem Vinyl-Pflegemittel abwischen.
(8) Um Korrosion zu vermindern, metalli- sche Teile des Rumpfs, Decks und Mo-
tors mit einem Rostschutzmittel einsprü-
hen.
(9) Vor dem Montieren der Sitze den Motor- raum an der Luft vollständig trocknen
lassen.
(10) Die Sitze sicher an ihrer ursprünglichen Position einbauen.
GJU33687Pflege der Batterie
Vor einer mehr als einmonatigen Stilllegung
die Batterie aus dem Wasserfahrzeug aus-
bauen, kontrollieren und an einem kühlen,
trockenen Ort lagern.
WARNUNG
GWJ00792
Batteriesäure ist giftig und gefährlich und
kann u.a. Verätzungen verursachen. Bat-
teriesäure enthält Schwefelsäure. Den
Kontakt mit Haut, Augen und Kleidung
vermeiden.
Erste Hilfe
UF2T72G0.book Page 91 Monday, July 22, 2013 2:33 PM
Page 99 of 120

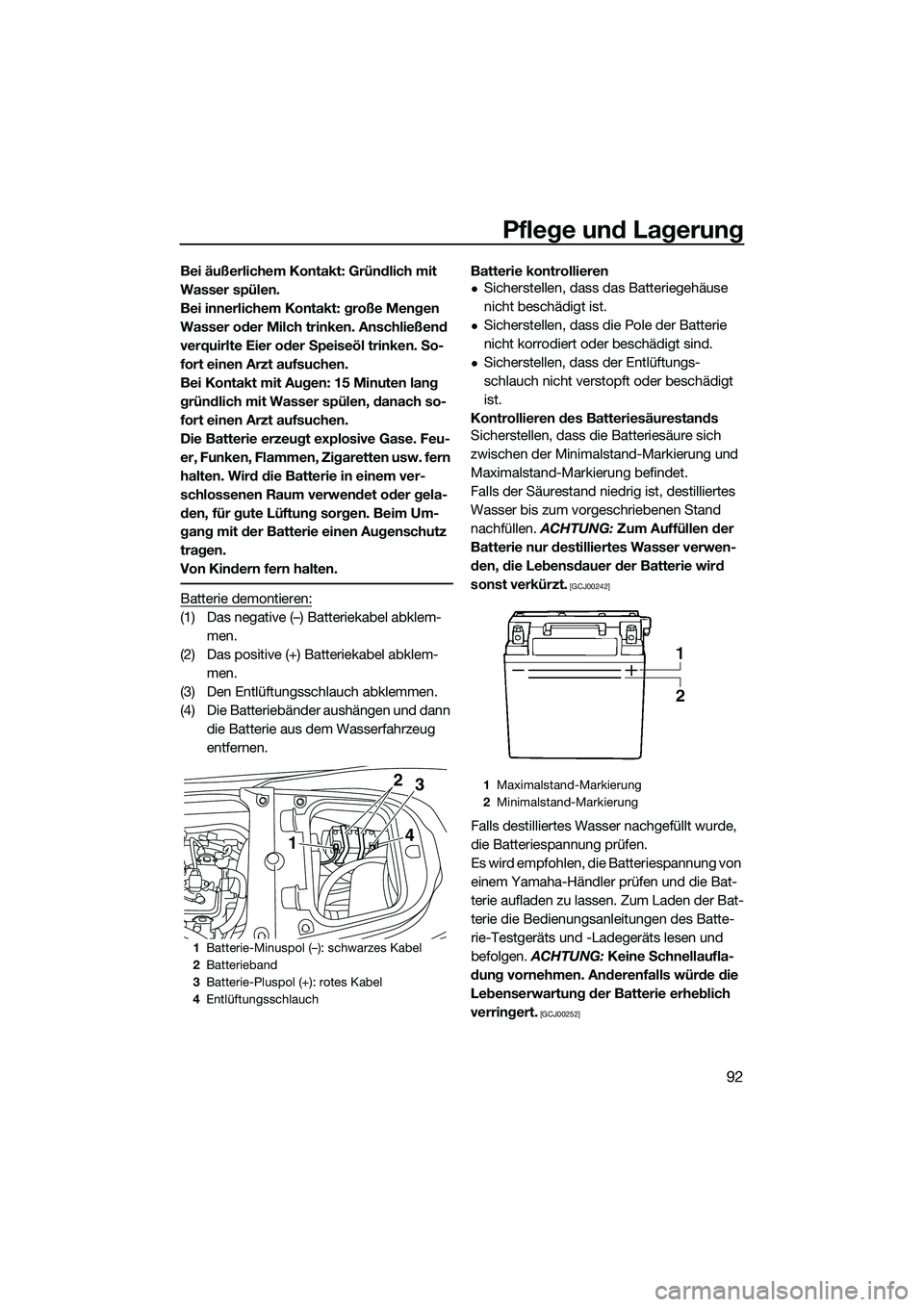

Pflege und Lagerung
92
Bei äußerlichem Kontakt: Gründlich mit
Wasser spülen.
Bei innerlichem Kontakt: große Mengen
Wasser oder Milch trinken. Anschließend
verquirlte Eier oder Speiseöl trinken. So-
fort einen Arzt aufsuchen.
Bei Kontakt mit Augen: 15 Minuten lang
gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
Die Batterie erzeugt explosive Gase. Feu-
er, Funken, Flammen, Zigaretten usw. fern
halten. Wird die Batterie in einem ver-
schlossenen Raum verwendet oder gela-
den, für gute Lüftung sorgen. Beim Um-
gang mit der Batterie einen Augenschutz
tragen.
Von Kindern fern halten.
Batterie demontieren:
(1) Das negative (–) Batteriekabel abklem-men.
(2) Das positive (+) Batteriekabel abklem- men.
(3) Den Entlüftungsschlauch abklemmen.
(4) Die Batteriebänder aushängen und dann die Batterie aus dem Wasserfahrzeug
entfernen. Batterie kontrollieren
Sicherstellen, dass das Batteriegehäuse
nicht beschädigt ist.
Sicherstellen, dass die Pole der Batterie
nicht korrodiert oder beschädigt sind.
Sicherstellen, dass der Entlüftungs-
schlauch nicht verstopft oder beschädigt
ist.
Kontrollieren des Batteriesäurestands
Sicherstellen, dass die Batteriesäure sich
zwischen der Minimalstand-Markierung und
Maximalstand-Markierung befindet.
Falls der Säurestand niedrig ist, destilliertes
Wasser bis zum vorgeschriebenen Stand
nachfüllen. ACHTUNG: Zum Auffüllen der
Batterie nur destilliertes Wasser verwen-
den, die Lebensdauer der Batterie wird
sonst verkürzt.
[GCJ00242]
Falls destilliertes Wasser nachgefüllt wurde,
die Batteriespannung prüfen.
Es wird empfohlen, die Batteriespannung von
einem Yamaha-Händler prüfen und die Bat-
terie aufladen zu lassen. Zum Laden der Bat-
terie die Bedienungsanleitungen des Batte-
rie-Testgeräts und -Ladegeräts lesen und
befolgen. ACHTUNG: Keine Schnellaufla-
dung vornehmen. Anderenfalls würde die
Lebenserwartung der Batterie erheblich
verringert.
[GCJ00252]
1 Batterie-Minuspol (–): schwarzes Kabel
2 Batterieband
3 Batterie-Pluspol (+): rotes Kabel
4 Entlüftungsschlauch
143
2
1
Maximalstand-Markierung
2 Minimalstand-Markierung
UF2T72G0.book Page 92 Monday, July 22, 2013 2:33 PM
Page 100 of 120

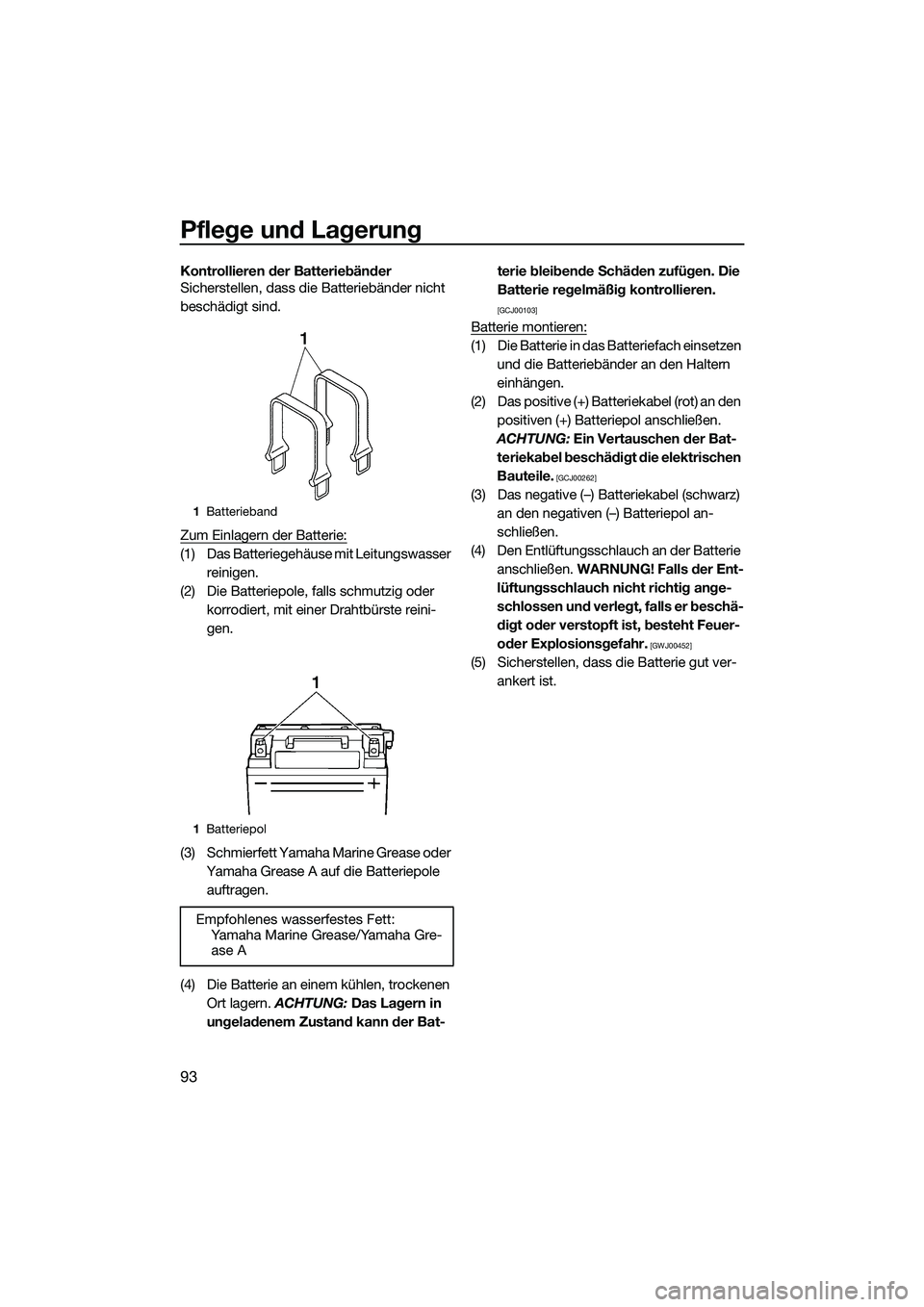

Pflege und Lagerung
93
Kontrollieren der Batteriebänder
Sicherstellen, dass die Batteriebänder nicht
beschädigt sind.
Zum Einlagern der Batterie:
(1) Das Batteriegehäuse mit Leitungswasser reinigen.
(2) Die Batteriepole, falls schmutzig oder korrodiert, mit einer Drahtbürste reini-
gen.
(3) Schmierfett Yamaha Marine Grease oder Yamaha Grease A auf die Batteriepole auftragen.
(4) Die Batterie an einem kühlen, trockenen Ort lagern. ACHTUNG: Das Lagern in
ungeladenem Zustand kann der Bat- terie bleibende Schäden zufügen. Die
Batterie regelmäßig kontrollieren.
[GCJ00103]
Batterie montieren:
(1) Die Batterie in das Batteriefach einsetzen und die Batteriebänder an den Haltern
einhängen.
(2) Das positive (+) Batteriekabel (rot) an den positiven (+) Batteriepol anschließen.
ACHTUNG: Ein Vertauschen der Bat-
teriekabel beschädigt die elektrischen
Bauteile.
[GCJ00262]
(3) Das negative (–) Batteriekabel (schwarz) an den negativen (–) Batteriepol an-
schließen.
(4) Den Entlüftungsschlauch an der Batterie anschließen. WARNUNG! Falls der Ent-
lüftungsschlauch nicht richtig ange-
schlossen und verlegt, falls er beschä-
digt oder verstopft ist, besteht Feuer-
oder Explosionsgefahr.
[GWJ00452]
(5) Sicherstellen, dass die Batterie gut ver- ankert ist.
1Batterieband
1 Batteriepol
Empfohlenes wasserfestes Fett:
Yamaha Marine Grease/Yamaha Gre-
ase A
UF2T72G0.book Page 93 Monday, July 22, 2013 2:33 PM
