Fehlerbeseitigung
104
GJU34624

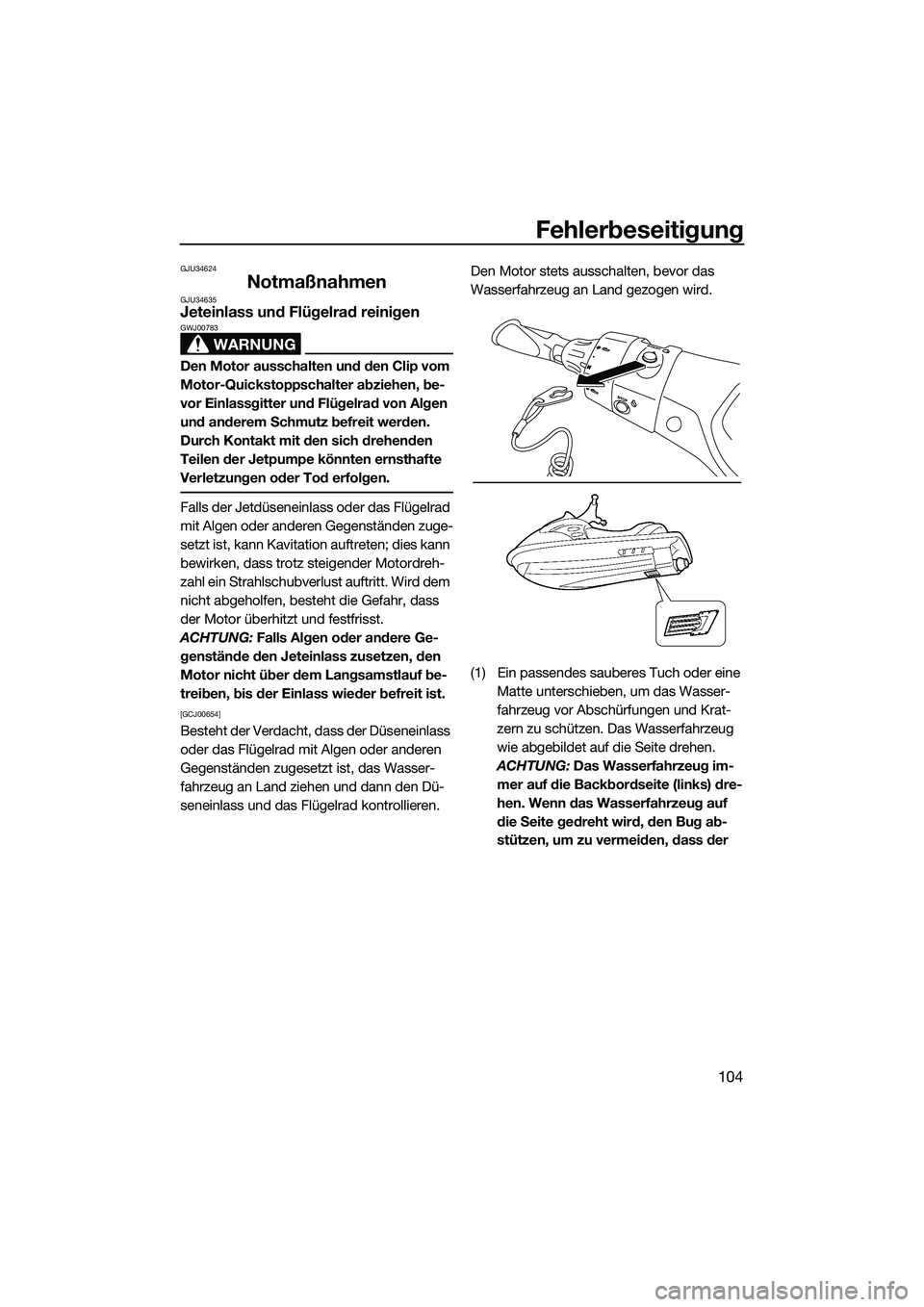

NotmaßnahmenGJU34635Jeteinlass und Flügelrad reinigen
WARNUNG
GWJ00783
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst.
ACHTUNG: Falls Algen oder andere Ge-
genstände den Jeteinlass zusetzen, den
Motor nicht über dem Langsamstlauf be-
treiben, bis der Einlass wieder befreit ist.
[GCJ00654]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Fl ügelrad kontrollieren. Den Motor stets ausschalten, bevor das
Wasserfahrzeug an Land gezogen wird.
(1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Das Wasserfahrzeug im-
mer auf die Backbordseite (links) dre-
hen. Wenn das Wasserfahrzeug auf
die Seite gedreht wird, den Bug ab-
stützen, um zu vermeiden, dass der
UF2T72G0.book Page 104 Monday, July 22, 2013 2:33 PM
Page 112 of 120
Fehlerbeseitigung
105
Lenker verbogen oder beschädigt
wird.
[GCJ00662]
(2) Alle Algen oder Verschmutzungen um Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU34642Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34664Starthilfekabel anschließen
WARNUNG
GWJ01251
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska- bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi- nuskabels (–) an eine Motor-Montageöse
anschließen.
(4) Den Motor starten und dann die Starthil- fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum
Starten des Motors siehe Seite 29.)
1Minus-Starthilfekabel (–)
2 Starthilfebatterie
3 Plus-Starthilfekabel (+)
4 Motorheberschlaufe
1
4
3
2
UF2T72G0.book Page 105 Monday, July 22, 2013 2:33 PM
Page 113 of 120
Fehlerbeseitigung
106

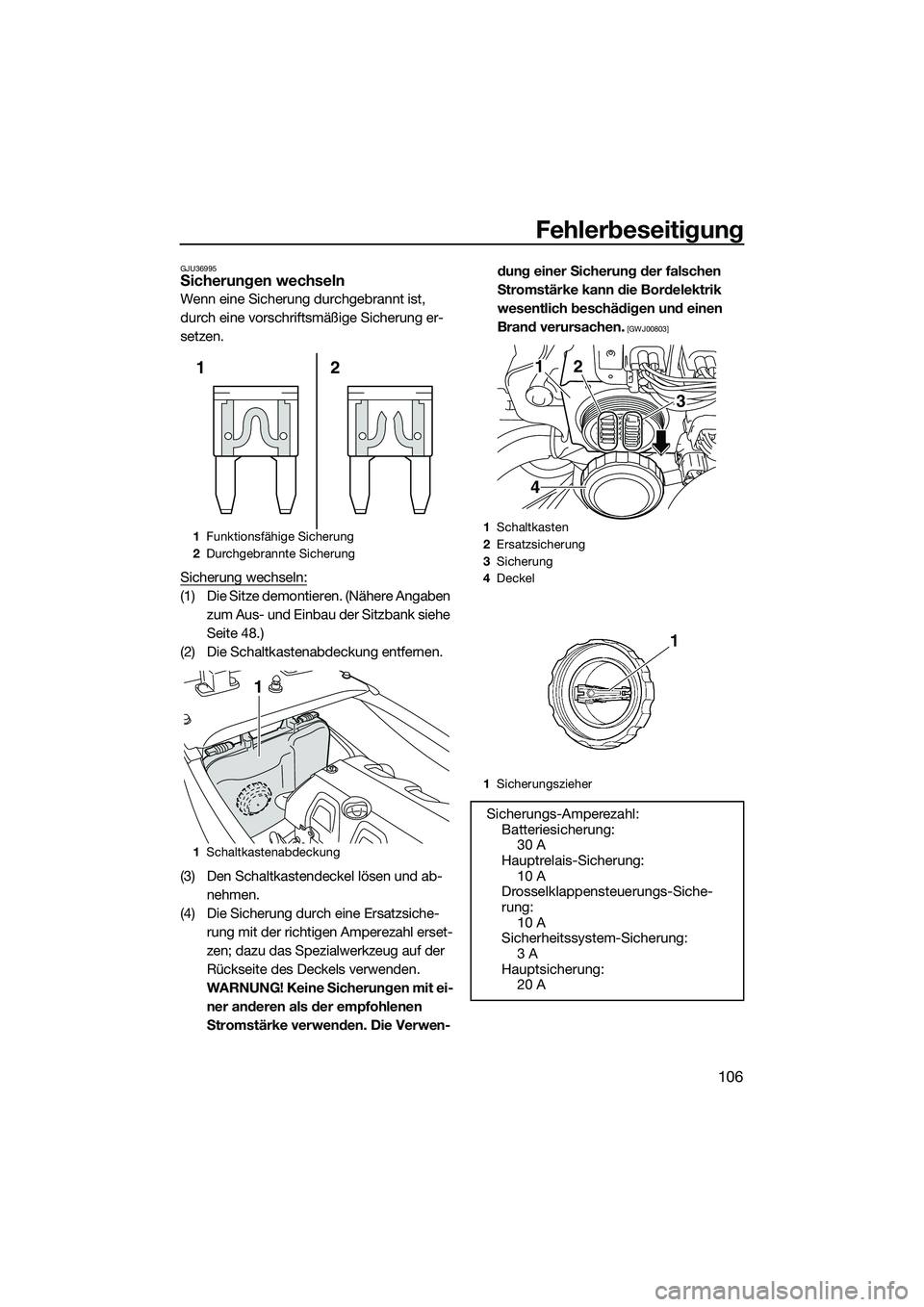

GJU36995Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Die Sitze demontieren. (Nähere Angaben zum Aus- und Einbau der Sitzbank siehe
Seite 48.)
(2) Die Schaltkastenabdeckung entfernen.
(3) Den Schaltkastendeckel lösen und ab- nehmen.
(4) Die Sicherung durch eine Ersatzsiche- rung mit der richtigen Amperezahl erset-
zen; dazu das Spezialwerkzeug auf der
Rückseite des Deckels verwenden.
WARNUNG! Keine Sicherungen mit ei- ner anderen als der empfohlenen
Stromstärke verwenden. Die Verwen- dung einer Sicherung der falschen
Stromstärke kann die Bordelektrik
wesentlich beschädigen und einen
Brand verursachen.
[GWJ00803]
1
Funktionsfähige Sicherung
2 Durchgebrannte Sicherung
1 Schaltkastenabdeckung
2
1
1
1 Schaltkasten
2 Ersatzsicherung
3 Sicherung
4 Deckel
1 Sicherungszieher
Sicherungs-Amperezahl:
Batteriesicherung: 30 A
Hauptrelais-Sicherung: 10 A
Drosselklappensteuerungs-Siche-
rung: 10 A
Sicherheitssystem-Sicherung:
3 A
Hauptsicherung: 20 A
1
4 3
2
UF2T72G0.book Page 106 Monday, July 22, 2013 2:33 PM
Page 114 of 120
Fehlerbeseitigung
107

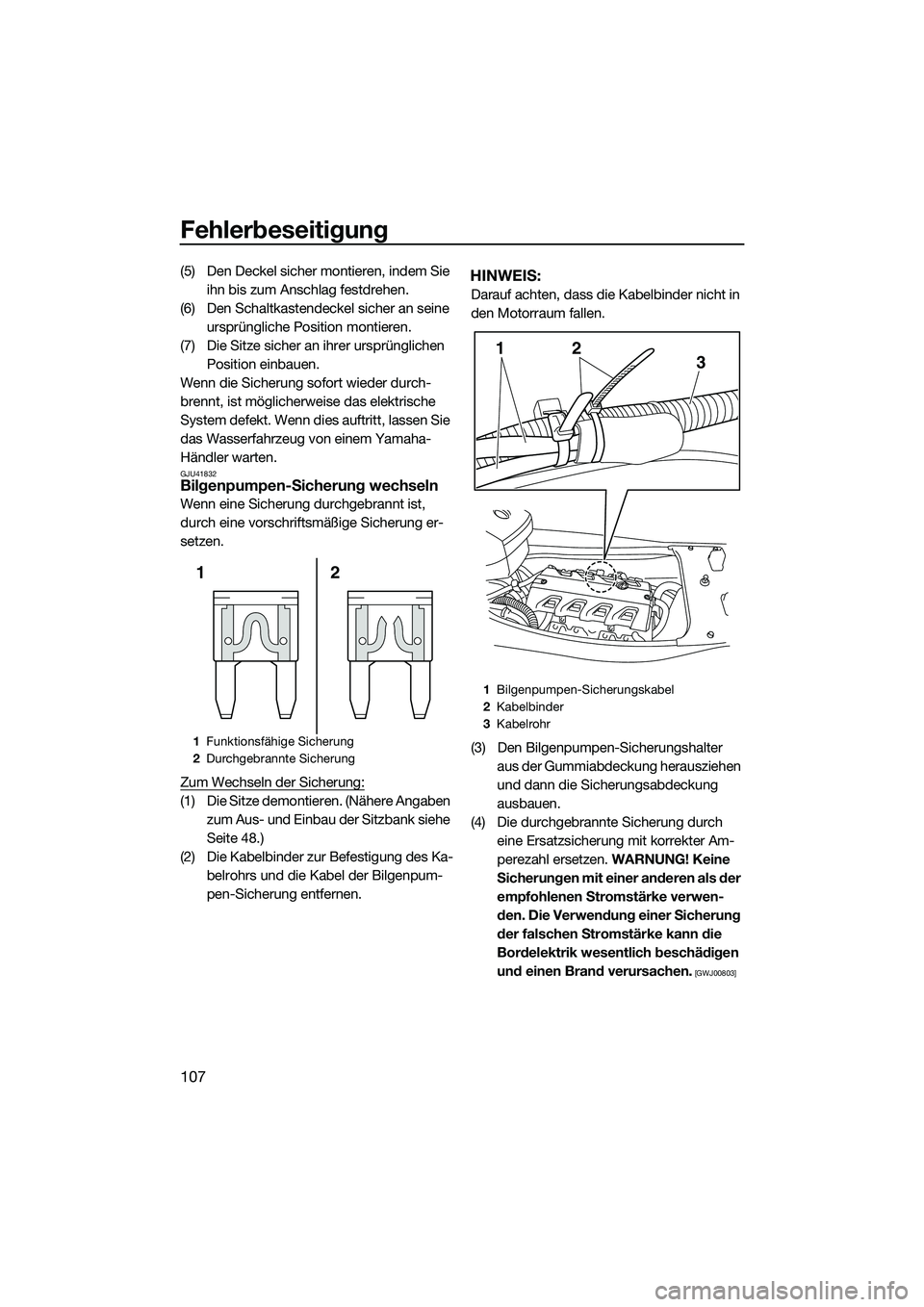

(5) Den Deckel sicher montieren, indem Sie ihn bis zum Anschlag festdrehen.
(6) Den Schaltkastendeckel sicher an seine ursprüngliche Position montieren.
(7) Die Sitze sicher an ihrer ursprünglichen Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU41832Bilgenpumpen-Sicherung wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Zum Wechseln der Sicherung:
(1) Die Sitze demontieren. (Nähere Angaben zum Aus- und Einbau der Sitzbank siehe
Seite 48.)
(2) Die Kabelbinder zur Befestigung des Ka- belrohrs und die Kabel der Bilgenpum-
pen-Sicherung entfernen.
HINWEIS:
Darauf achten, dass die Kabelbinder nicht in
den Motorraum fallen.
(3) Den Bilgenpumpen-Sicherungshalter aus der Gummiabdeckung herausziehen
und dann die Sicherungsabdeckung
ausbauen.
(4) Die durchgebrannte Sicherung durch eine Ersatzsicherung mit korrekter Am-
perezahl ersetzen. WARNUNG! Keine
Sicherungen mit einer anderen als der
empfohlenen Stromstärke verwen-
den. Die Verwendung einer Sicherung
der falschen Stromstärke kann die
Bordelektrik wesentlich beschädigen
und einen Brand verursachen.
[GWJ00803]
1 Funktionsfähige Sicherung
2 Durchgebrannte Sicherung
2
1
1 Bilgenpumpen-Sicherungskabel
2 Kabelbinder
3 Kabelrohr
213
UF2T72G0.book Page 107 Monday, July 22, 2013 2:33 PM
Page 115 of 120
Fehlerbeseitigung
108

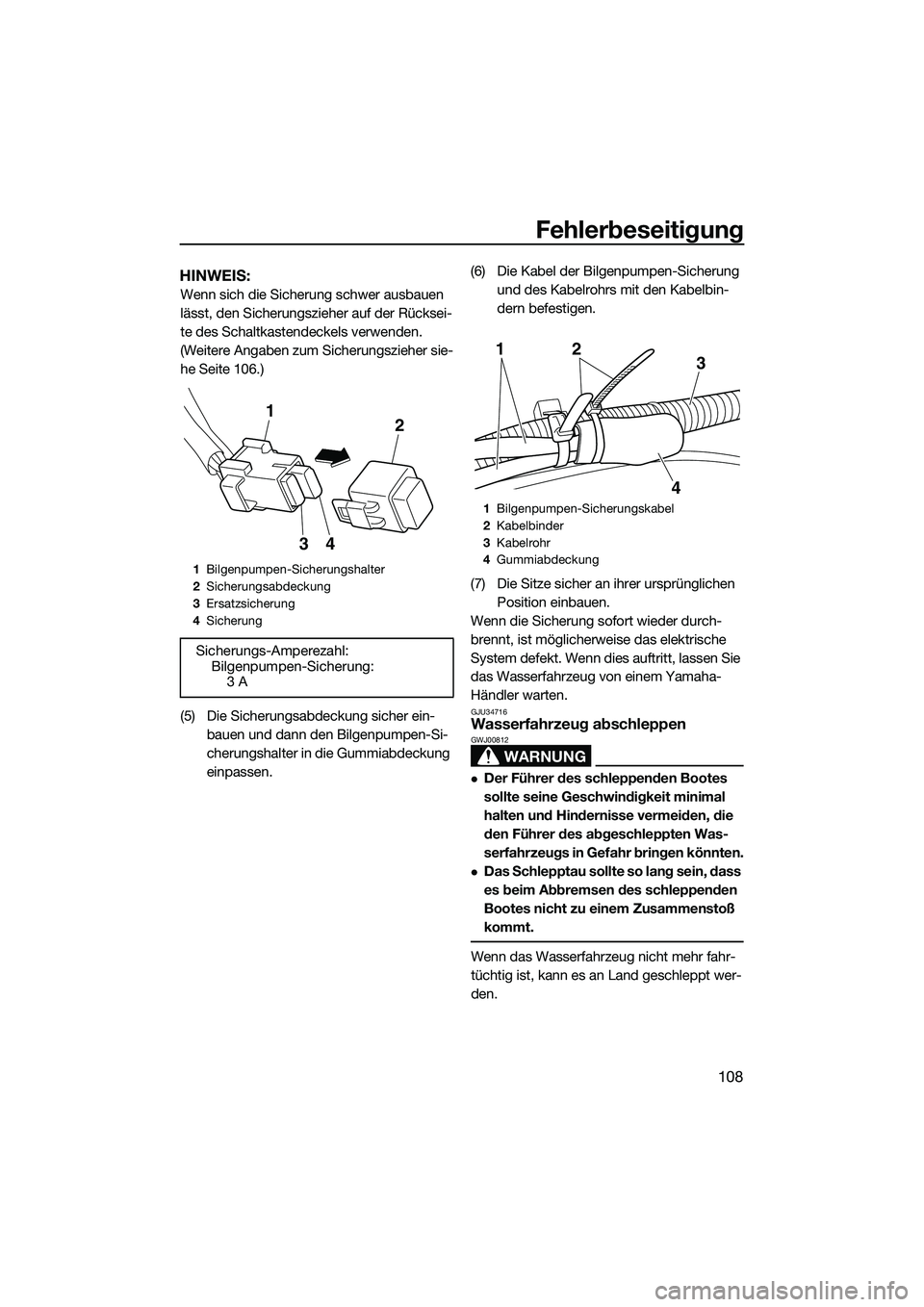

HINWEIS:
Wenn sich die Sicherung schwer ausbauen
lässt, den Sicherungszieher auf der Rücksei-
te des Schaltkastendeckels verwenden.
(Weitere Angaben zum Sicherungszieher sie-
he Seite 106.)
(5) Die Sicherungsabdeckung sicher ein-bauen und dann den Bilgenpumpen-Si-
cherungshalter in die Gummiabdeckung
einpassen. (6) Die Kabel der Bilgenpumpen-Sicherung
und des Kabelrohrs mit den Kabelbin-
dern befestigen.
(7) Die Sitze sicher an ihrer ursprünglichen Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34716Wasserfahrzeug abschleppen
WARNUNG
GWJ00812
Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des a bgeschleppten Was-
serfahrzeugs in Gefahr bringen könnten.
Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
1 Bilgenpumpen-Sicherungshalter
2 Sicherungsabdeckung
3 Ersatzsicherung
4 Sicherung
Sicherungs-Amperezahl:
Bilgenpumpen-Sicherung:3 A
21
43
1Bilgenpumpen-Sicherungskabel
2 Kabelbinder
3 Kabelrohr
4 Gummiabdeckung
213
4
UF2T72G0.book Page 108 Monday, July 22, 2013 2:33 PM
Page 116 of 120
Fehlerbeseitigung
109

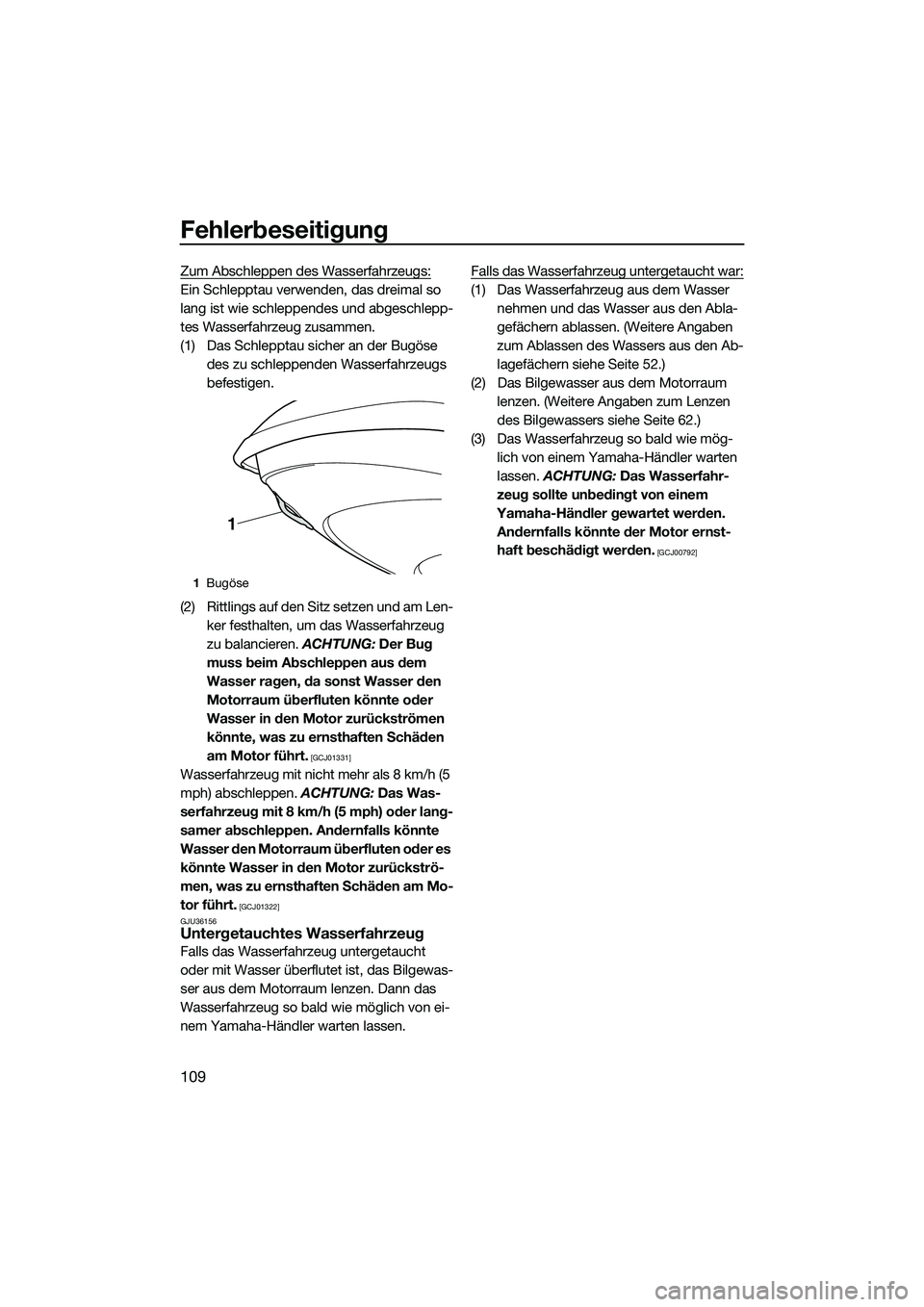

Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len- ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01322]
GJU36156
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen. Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser
nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 52.)
(2) Das Bilgewasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 62.)
(3) Das Wasserfahrzeug so bald wie mög- lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden. Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
1 Bugöse
1
UF2T72G0.book Page 109 Monday, July 22, 2013 2:33 PM
Page 117 of 120

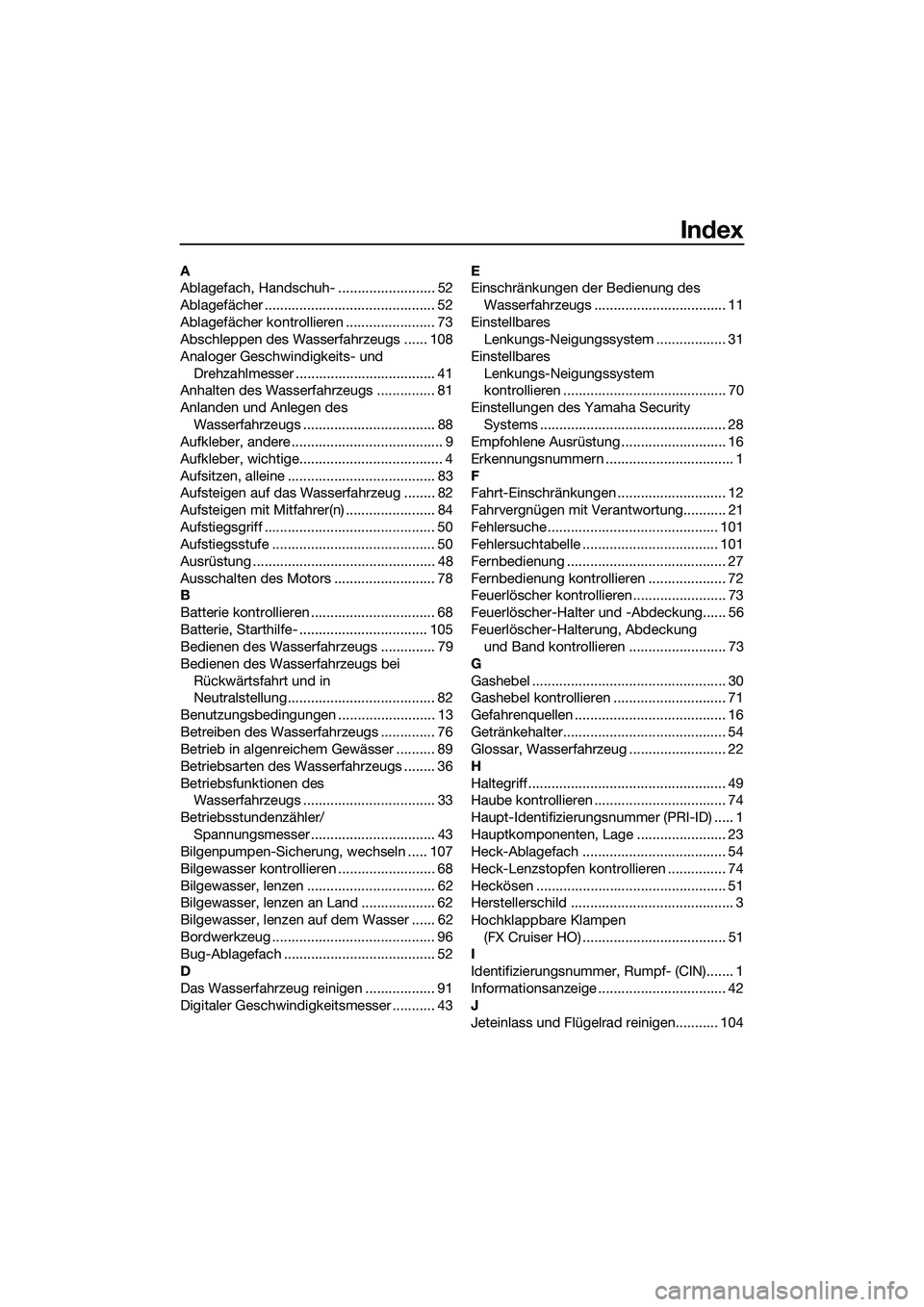

Index
A
Ablagefach, Handschuh- ......................... 52
Ablagefächer ............................................ 52
Ablagefächer kontrollieren ....................... 73
Abschleppen des Wasserfahrzeugs ...... 108
Analoger Geschwindigkeits- und Drehzahlmesser .................................... 41
Anhalten des Wasserfahrzeugs ............... 81
Anlanden und Anlegen des
Wasserfahrzeugs .................................. 88
Aufkleber, andere ....................................... 9
Aufkleber, wichtige..................................... 4
Aufsitzen, alleine ...................................... 83
Aufsteigen auf das Wasserfahrzeug ........ 82
Aufsteigen mit Mitfahrer(n) ....................... 84
Aufstiegsgriff ............................................ 50
Aufstiegsstufe .......................................... 50
Ausrüstung ............................................... 48
Ausschalten des Motors .......................... 78
B
Batterie kontrollieren ................................ 68
Batterie, Starthilfe- ................................. 105
Bedienen des Wasserfahrzeugs .............. 79
Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt und in
Neutralstellung...................................... 82
Benutzungsbedingungen ......................... 13
Betreiben des Wasserfahrzeugs .............. 76
Betrieb in algenreichem Gewässer .......... 89
Betriebsarten des Wasserfahrzeugs ........ 36
Betriebsfunktionen des Wasserfahrzeugs .................................. 33
Betriebsstundenzähler/ Spannungsmesser ................................ 43
Bilgenpumpen-Sicherung, wechseln ..... 107
Bilgewasser kontrollieren ......................... 68
Bilgewasser, lenzen ................................. 62
Bilgewasser, lenzen an Land ................... 62
Bilgewasser, lenzen auf dem Wasser ...... 62
Bordwerkzeug .......................................... 96
Bug-Ablagefach ....................................... 52
D
Das Wasserfahrzeug reinigen .................. 91
Digitaler Geschwindigkeitsmesser ........... 43 E
Einschränkungen der Bedienung des
Wasserfahrzeugs .................................. 11
Einstellbares Lenkungs-Neigungssystem .................. 31
Einstellbares Lenkungs-Neigungssystem
kontrollieren .......................................... 70
Einstellungen des Yamaha Security Systems ................................................ 28
Empfohlene Ausrüstung ........................... 16
Erkennungsnummern ................................. 1
F
Fahrt-Einschränkungen ............................ 12
Fahrvergnügen mit Verantwortung........... 21
Fehlersuche............................................ 101
Fehlersuchtabelle ................................... 101
Fernbedienung ......................................... 27
Fernbedienung kontrollieren .................... 72
Feuerlöscher kontrollieren........................ 73
Feuerlöscher-Halter und -Abdeckung...... 56
Feuerlöscher-Halterung, Abdeckung und Band kontrollieren ......................... 73
G
Gashebel .................................................. 30
Gashebel kontrollieren ............................. 71
Gefahrenquellen ....................................... 16
Getränkehalter.......................................... 54
Glossar, Wasserfahrzeug ......................... 22
H
Haltegriff................................................... 49
Haube kontrollieren .................................. 74
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ....................... 23
Heck-Ablagefach ..................................... 54
Heck-Lenzstopfen kontrollieren ............... 74
Heckösen ................................................. 51
Herstellerschild .......................................... 3
Hochklappbare Klampen (FX Cruiser HO) ..................................... 51
I
Identifizierungsnummer, Rumpf- (CIN)....... 1
Informationsanzeige ................................. 42
J
Jeteinlass und Flügelrad reinigen........... 104
UF2T72G0.book Page 1 Monday, July 22, 2013 2:33 PM
Page 118 of 120

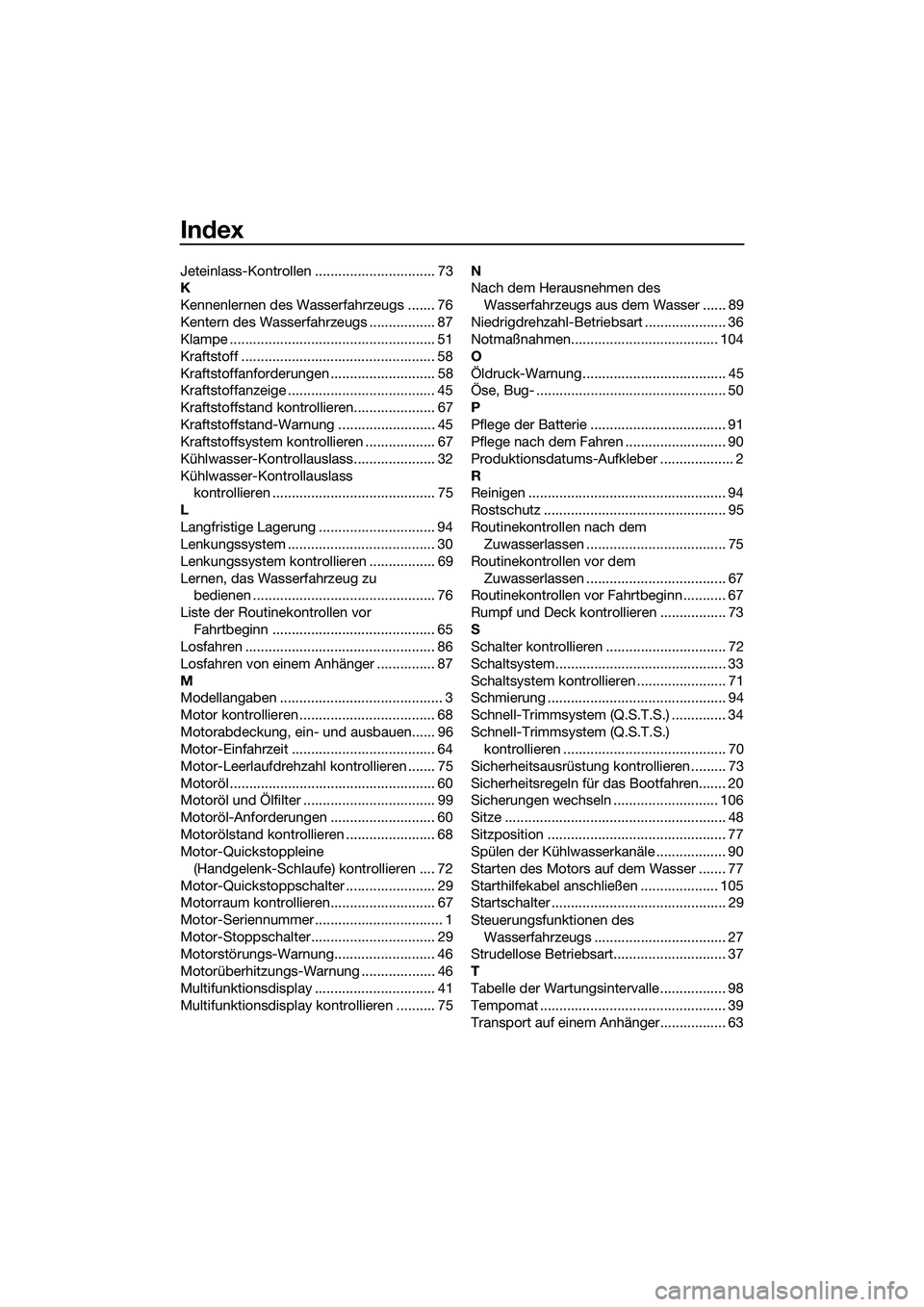

Index
Jeteinlass-Kontrollen ............................... 73
K
Kennenlernen des Wasserfahrzeugs ....... 76
Kentern des Wasserfahrzeugs ................. 87
Klampe ..................................................... 51
Kraftstoff .................................................. 58
Kraftstoffanforderungen ........................... 58
Kraftstoffanzeige ...................................... 45
Kraftstoffstand kontrollieren..................... 67
Kraftstoffstand-Warnung ......................... 45
Kraftstoffsystem kontrollieren .................. 67
Kühlwasser-Kontrollauslass..................... 32
Kühlwasser-Kontrollauslass kontrollieren .......................................... 75
L
Langfristige Lagerung .............................. 94
Lenkungssystem ...................................... 30
Lenkungssystem kontrollieren ................. 69
Lernen, das Wasserfahrzeug zu bedienen ............................................... 76
Liste der Routinekontrollen vor Fahrtbeginn .......................................... 65
Losfahren ................................................. 86
Losfahren von einem Anhänger ............... 87
M
Modellangaben .......................................... 3
Motor kontrollieren ................................... 68
Motorabdeckung, ein- und ausbauen...... 96
Motor-Einfahrzeit ..................................... 64
Motor-Leerlaufdrehzahl kontrollieren ....... 75
Motoröl ..................................................... 60
Motoröl und Ölfilter .................................. 99
Motoröl-Anforderungen ........................... 60
Motorölstand kontrollieren ....................... 68
Motor-Quickstoppleine
(Handgelenk-Schlaufe) kontrollieren .... 72
Motor-Quickstoppschalter ....................... 29
Motorraum kontrollieren........................... 67
Motor-Seriennummer ................................. 1
Motor-Stoppschalter................................ 29
Motorstörungs-Warnung.......................... 46
Motorüberhitzungs-Warnung ................... 46
Multifunktionsdisplay ............................... 41
Multifunktionsdisplay kontrollieren .......... 75 N
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser ...... 89
Niedrigdrehzahl-Betriebsart ..................... 36
Notmaßnahmen...................................... 104
O
Öldruck-Warnung ..................................... 45
Öse, Bug- ................................................. 50
P
Pflege der Batterie ................................... 91
Pflege nach dem Fahren .......................... 90
Produktionsdatums-Aufkleber ................... 2
R
Reinigen ................................................... 94
Rostschutz ............................................... 95
Routinekontrollen nach dem Zuwasserlassen .................................... 75
Routinekontrollen vor dem Zuwasserlassen .................................... 67
Routinekontrollen vor Fahrtbeginn ........... 67
Rumpf und Deck kontrollieren ................. 73
S
Schalter kontrollieren ............................... 72
Schaltsystem............................................ 33
Schaltsystem kontrollieren ....................... 71
Schmierung .............................................. 94
Schnell-Trimmsystem (Q.S.T.S.) .............. 34
Schnell-Trimmsystem (Q.S.T.S.) kontrollieren .......................................... 70
Sicherheitsausrüstung kontrollieren ......... 73
Sicherheitsregeln für das Bootfahren....... 20
Sicherungen wechseln ........................... 106
Sitze ......................................................... 48
Sitzposition .............................................. 77
Spülen der Kühlwasserkanäle .................. 90
Starten des Motors auf dem Wasser ....... 77
Starthilfekabel anschließen .................... 105
Startschalter ............................................. 29
Steuerungsfunktionen des Wasserfahrzeugs .................................. 27
Strudellose Betriebsart............................. 37
T
Tabelle der Wartungsintervalle................. 98
Tempomat ................................................ 39
Transport auf einem Anhänger................. 63
UF2T72G0.book Page 2 Monday, July 22, 2013 2:33 PM
Page 119 of 120

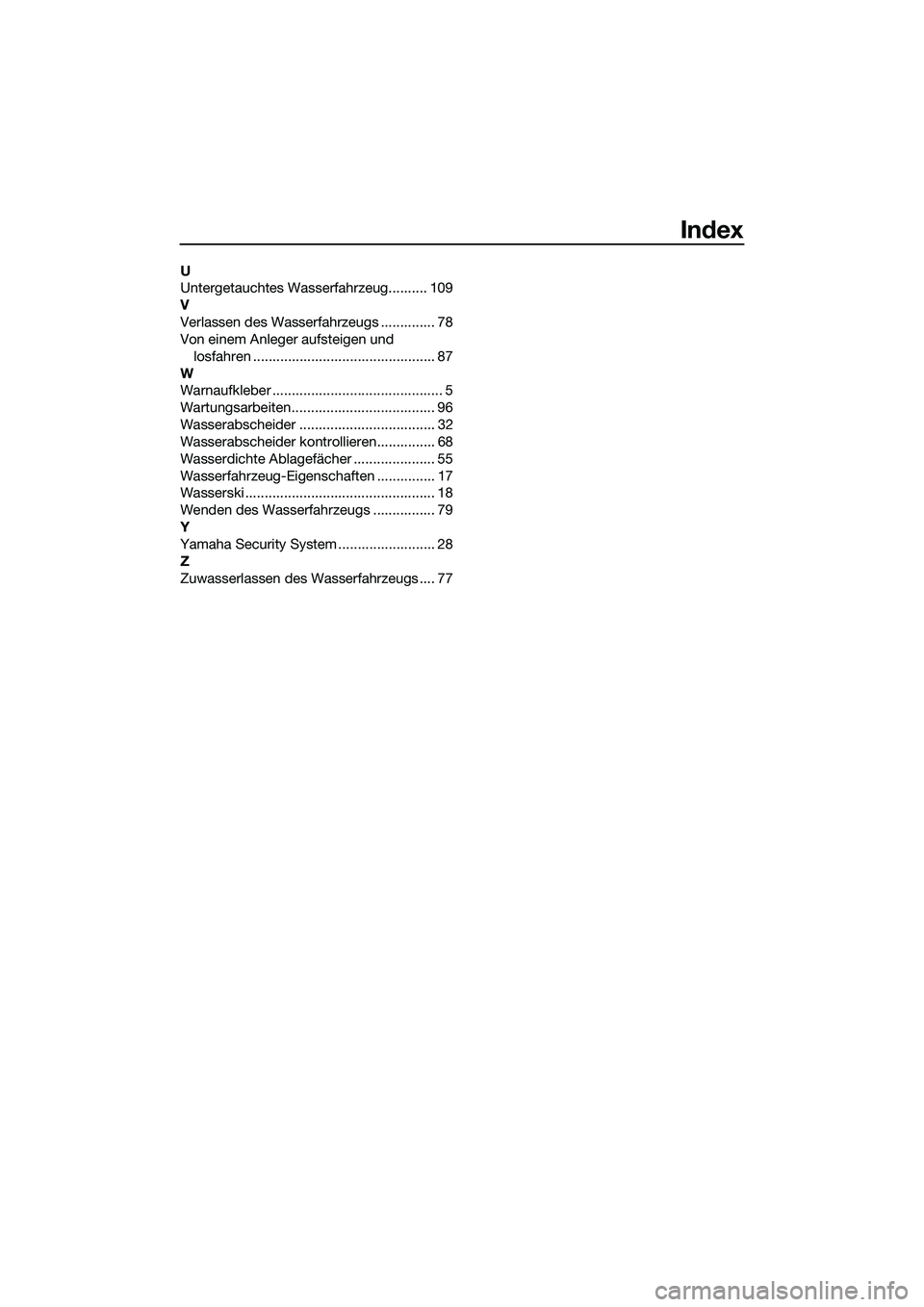

Index
U
Untergetauchtes Wasserfahrzeug.......... 109
V
Verlassen des Wasserfahrzeugs .............. 78
Von einem Anleger aufsteigen und losfahren ............................................... 87
W
Warnaufkleber ............................................ 5
Wartungsarbeiten..................................... 96
Wasserabscheider ................................... 32
Wasserabscheider kontrollieren............... 68
Wasserdichte Ablagefächer ..................... 55
Wasserfahrzeug-Eigenschaften ............... 17
Wasserski ................................................. 18
Wenden des Wasserfahrzeugs ................ 79
Y
Yamaha Security System ......................... 28
Z
Zuwasserlassen des Wasserfahrzeugs .... 77
UF2T72G0.book Page 3 Monday, July 22, 2013 2:33 PM
Page 120 of 120
Gedruckt in den USA
August 2013–0.6 × 1 CR
UF2T72G0.book Page 1 Monday, July 22, 2013 2:33 PM
