Erstmaliger Betrieb
64
GJU36666

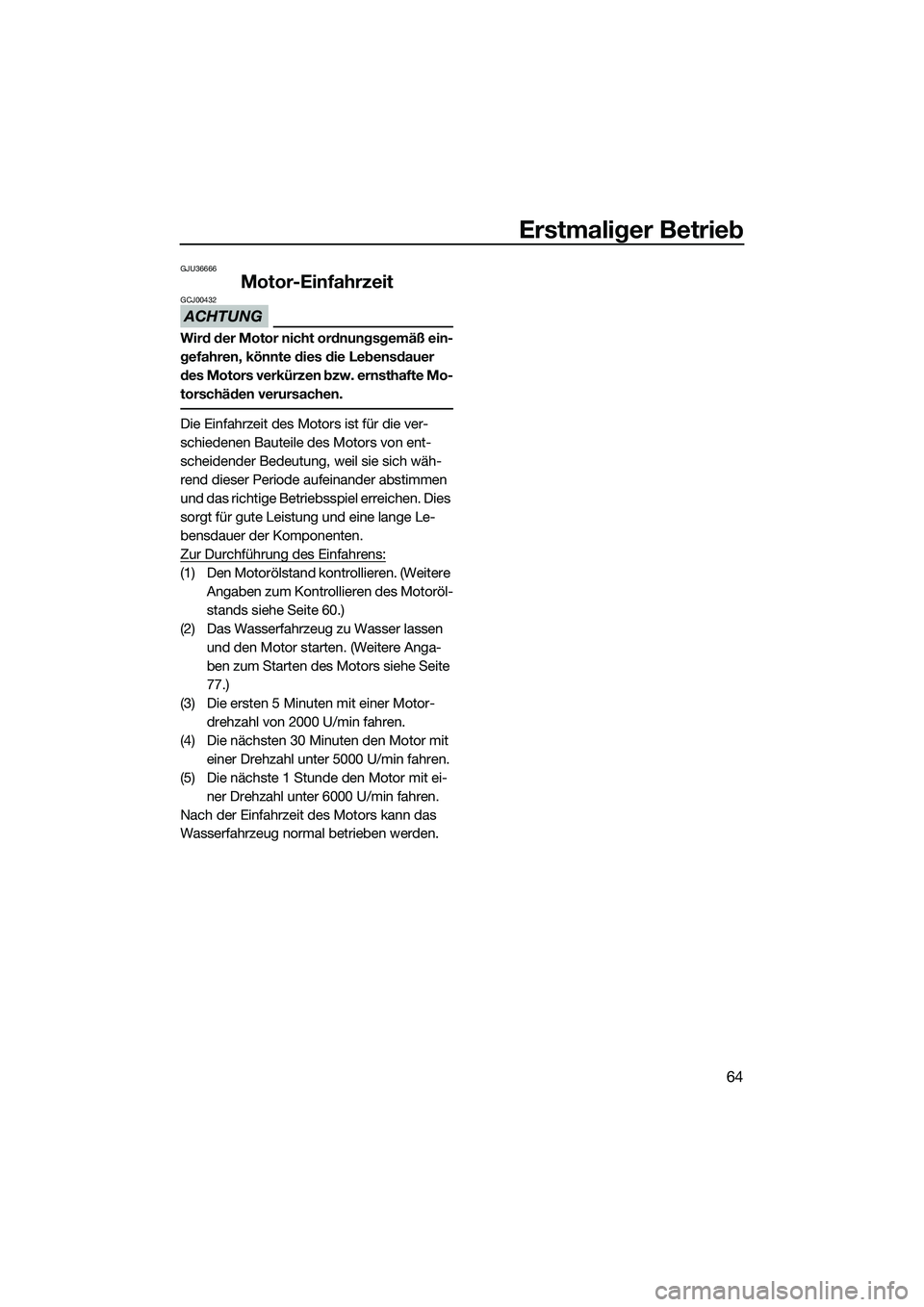

Motor-Einfahrzeit
ACHTUNG
GCJ00432
Wird der Motor nicht ordnungsgemäß ein-
gefahren, könnte dies die Lebensdauer
des Motors verkürzen bzw. ernsthafte Mo-
torschäden verursachen.
Die Einfahrzeit des Motors ist für die ver-
schiedenen Bauteile des Motors von ent-
scheidender Bedeutung, weil sie sich wäh-
rend dieser Periode aufeinander abstimmen
und das richtige Betriebsspiel erreichen. Dies
sorgt für gute Leistung und eine lange Le-
bensdauer der Komponenten.
Zur Durchführung des Einfahrens:
(1) Den Motorölstand kontrollieren. (Weitere Angaben zum Kontrollieren des Motoröl-
stands siehe Seite 60.)
(2) Das Wasserfahrzeug zu Wasser lassen und den Motor starten. (Weitere Anga-
ben zum Starten des Motors siehe Seite
77.)
(3) Die ersten 5 Minuten mit einer Motor- drehzahl von 2000 U/min fahren.
(4) Die nächsten 30 Minuten den Motor mit einer Drehzahl unter 5000 U/min fahren.
(5) Die nächste 1 Stunde den Motor mit ei- ner Drehzahl unter 6000 U/min fahren.
Nach der Einfahrzeit des Motors kann das
Wasserfahrzeug normal betrieben werden.
UF2T72G0.book Page 64 Monday, July 22, 2013 2:33 PM

Routinekontrollen vor fahrtbeginn
65
GJU31982
WARNUNG
GWJ00412
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.

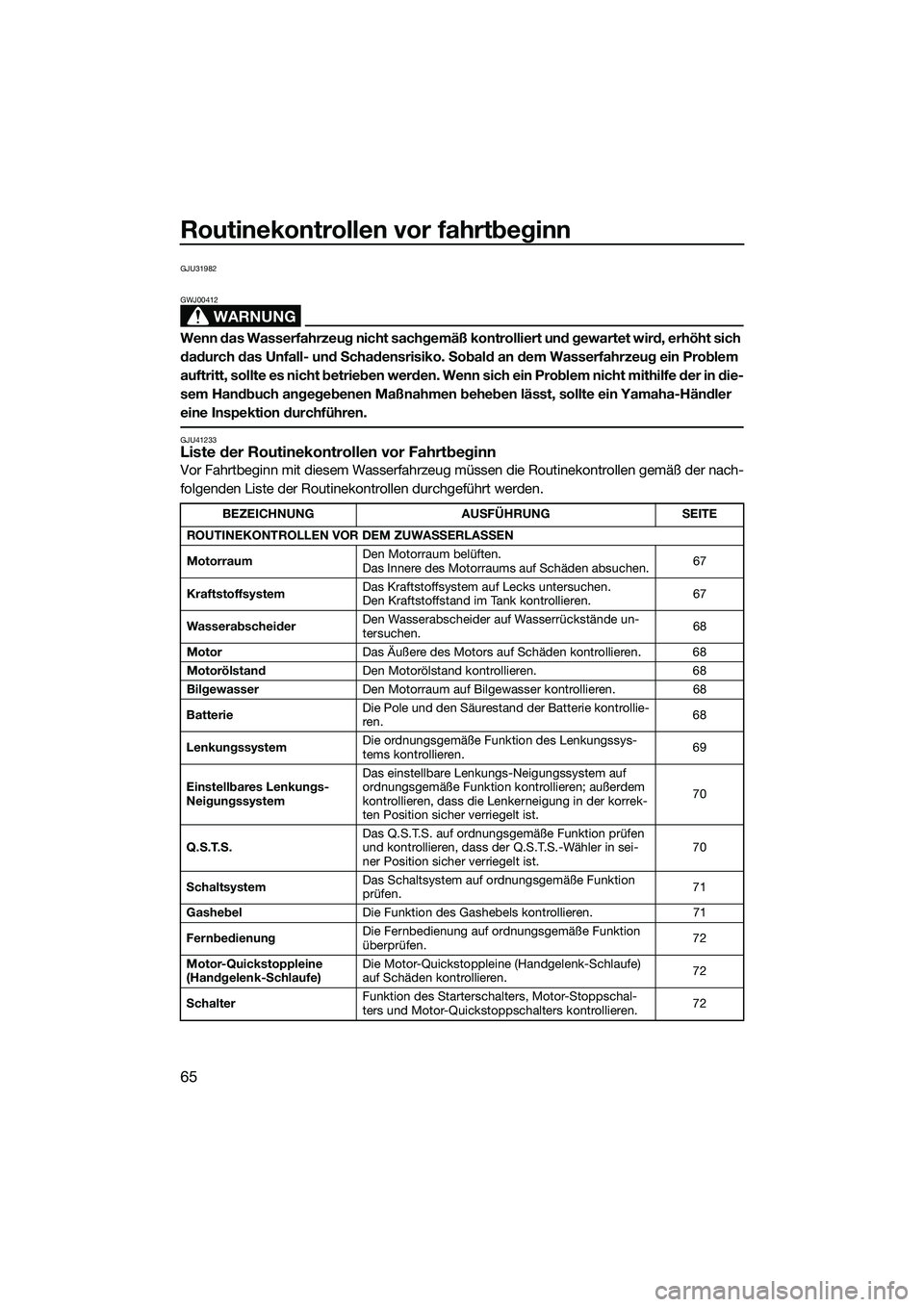

GJU41233Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
BEZEICHNUNGAUSFÜHRUNGSEITE
ROUTINEKONTROLLEN VOR DEM ZUWASSERLASSEN
Motorraum Den Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.
67
Kraftstoffsystem Das Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.
67
Wasserabscheider Den Wasserabscheider auf Wasserrückstände un-
tersuchen.
68
Motor Das Äußere des Motors auf Schäden kontrollieren. 68
Motorölstand Den Motorölstand kontrollieren. 68
Bilgewasser Den Motorraum auf Bilgewasser kontrollieren. 68
Batterie Die Pole und den Säurestand der Batterie kontrollie-
ren.
68
Lenkungssystem Die ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.
69
Einstellbares Lenkungs-
Neigungssystem Das einstellbare Lenkungs-Neigungssystem auf
ordnungsgemäße Funktion kontrollieren; außerdem
kontrollieren, dass die Lenkerneigung in der korrek-
ten Position sicher verriegelt ist.
70
Q.S.T.S. Das Q.S.T.S. auf ordnungsgemäße Funktion prüfen
und kontrollieren, dass der
Q.S.T.S.-Wähler in sei-
ner Position sicher verriegelt ist. 70
Schaltsystem Das Schaltsystem auf ordnungsgemäße Funktion
prüfen.
71
Gashebel Die Funktion des Gashebels kontrollieren. 71
Fernbedienung Die Fernbedienung auf ordnungsgemäße Funktion
überprüfen.
72
Motor-Quickstoppleine
(Handgelenk-Schlaufe) Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.
72
Schalter Funktion des Starterschalters, Motor-Stoppschal-
ters und Motor-Quickstoppschalters kontrollieren.
72
UF2T72G0.book Page 65 Monday, July 22, 2013 2:33 PM

Routinekontrollen vor fahrtbeginn
66
HINWEIS:
Um Sicherheit und Zuverlässigkeit zu gewährleisten, müssen die hier aufgeführten Routineko-
ntrollen vor jeder Fahrt durchgeführt werden.

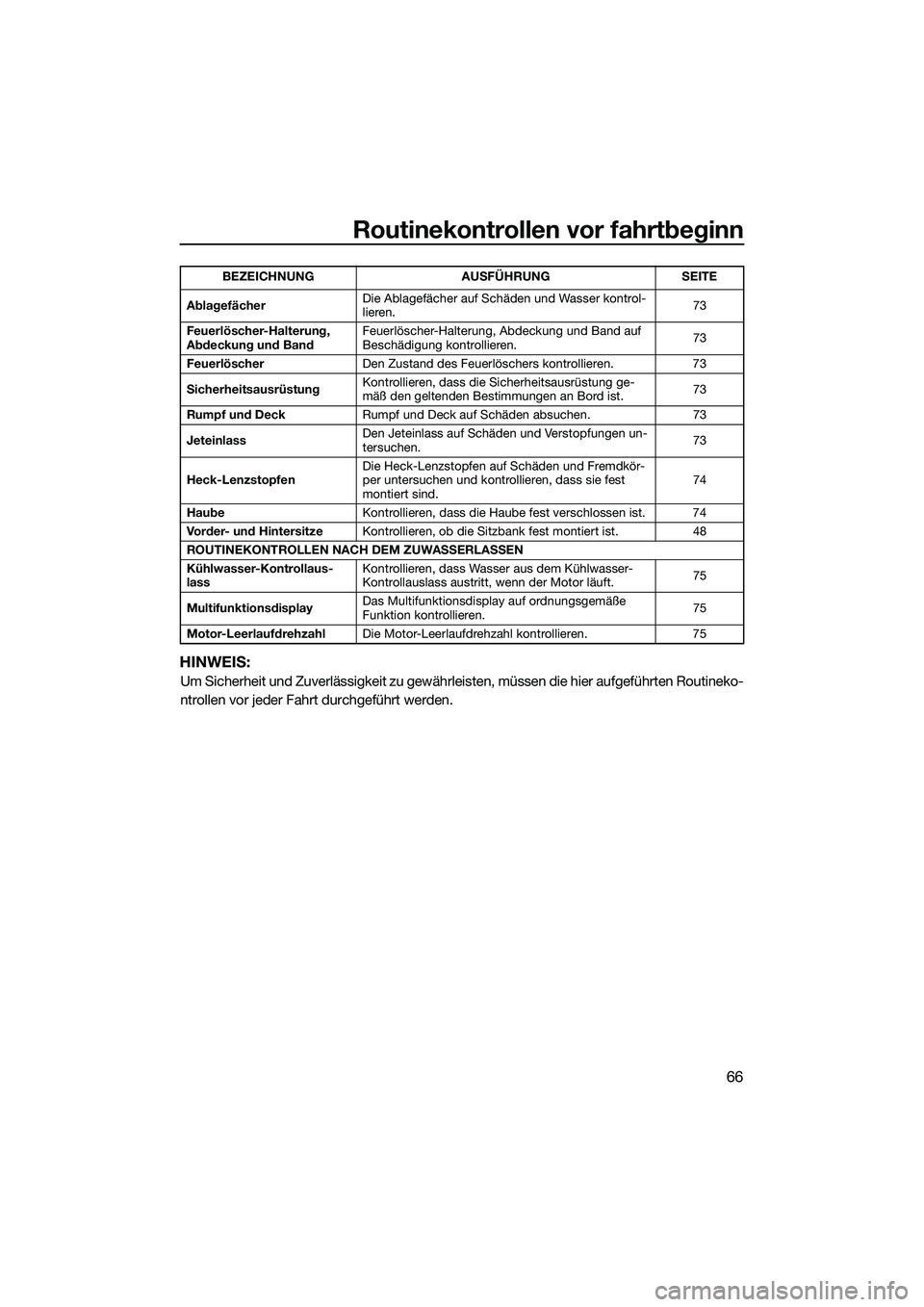

AblagefächerDie Ablagefächer auf Schäden und Wasser kontrol-
lieren.
73
Feuerlöscher-Halterung,
Abdeckung und Band Feuerlöscher-Halterung, Abdeckung und Band auf
Beschädigung kontrollieren.
73
Feuerlöscher Den Zustand des Feuerlöschers kontrollieren. 73
Sicherheitsausrüstung Kontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.
73
Rumpf und Deck Rumpf und Deck auf Schäden absuchen. 73
Jeteinlass Den Jeteinlass auf Schäden und Verstopfungen un-
tersuchen.
73
Heck-Lenzstopfen Die Heck-Lenzstopfen auf Schäden und Fremdkör-
per untersuchen und kontrollieren, dass sie fest
montiert sind. 74
Haube Kontrollieren, dass die Haube fest verschlossen ist. 74
Vorder- und Hintersitze Kontrollieren, ob die Sitzbank fest montiert ist. 48
ROUTINEKONTROLLEN NACH DEM ZUWASSERLASSEN
Kühlwasser-Kontrollaus-
lass Kontrollieren, dass Wasser aus dem Kühlwasser-
Kontrollauslass austritt, wenn der Motor läuft.
75
Multifunktionsdisplay Das Multifunktionsdisplay auf ordnungsgemäße
Funktion kontrollieren.
75
Motor-Leerlaufdrehzahl Die Motor-Leerlaufdrehzahl kontrollieren. 75
BEZEICHNUNG AUSFÜHRUNG SEITE
UF2T72G0.book Page 66 Monday, July 22, 2013 2:33 PM

Routinekontrollen vor fahrtbeginn
67
GJU32282
Routinekontrollen vor Fahrtbeginn

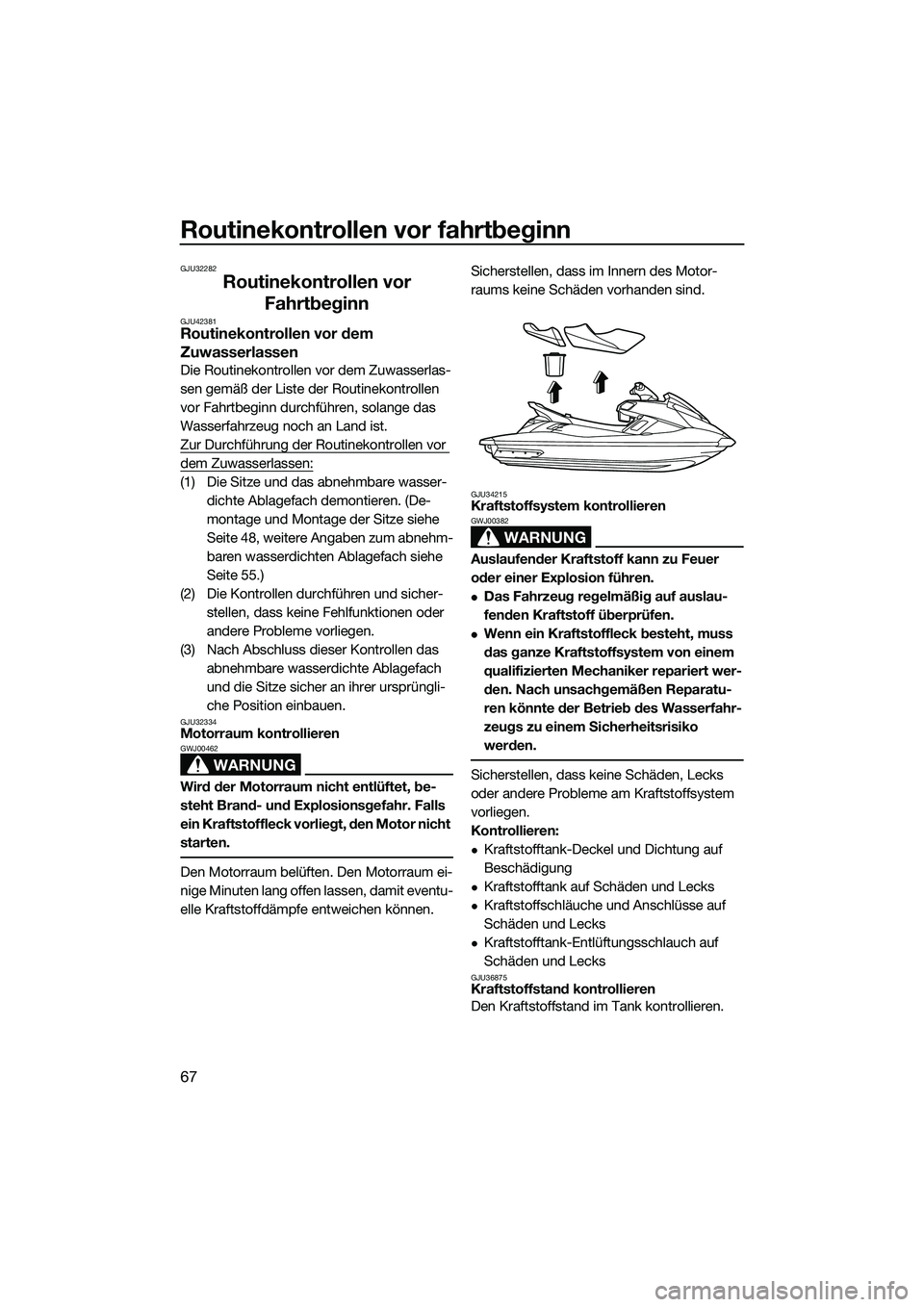

GJU42381Routinekontrollen vor dem
Zuwasserlassen
Die Routinekontrollen vor dem Zuwasserlas-
sen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, solange das
Wasserfahrzeug noch an Land ist.
Zur Durchführung der Routinekontrollen vor
dem Zuwasserlassen:
(1) Die Sitze und das abnehmbare wasser-
dichte Ablagefach demontieren. (De-
montage und Montage der Sitze siehe
Seite 48, weitere Angaben zum abnehm-
baren wasserdichten Ablagefach siehe
Seite 55.)
(2) Die Kontrollen durchführen und sicher- stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
(3) Nach Abschluss dieser Kontrollen das abnehmbare wasserdichte Ablagefach
und die Sitze sicher an ihrer ursprüngli-
che Position einbauen.
GJU32334Motorraum kontrollieren
WARNUNG
GWJ00462
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Falls
ein Kraftstoffleck vorliegt, den Motor nicht
starten.
Den Motorraum belüften. Den Motorraum ei-
nige Minuten lang offen lassen, damit eventu-
elle Kraftstoffdämpfe entweichen können. Sicherstellen, dass im Innern des Motor-
raums keine Schäden vorhanden sind.
GJU34215Kraftstoffsystem kontrollieren
WARNUNG
GWJ00382
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.
Das Fahrzeug regelmäßig auf auslau-
fenden Kraftstoff überprüfen.
Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparatu-
ren könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko
werden.
Sicherstellen, dass keine Schäden, Lecks
oder andere Probleme am Kraftstoffsystem
vorliegen.
Kontrollieren:
Kraftstofftank-Deckel und Dichtung auf
Beschädigung
Kraftstofftank auf Schäden und Lecks
Kraftstoffschläuche und Anschlüsse auf
Schäden und Lecks
Kraftstofftank-Entlüftungsschlauch auf
Schäden und Lecks
GJU36875Kraftstoffstand kontrollieren
Den Kraftstoffstand im Tank kontrollieren.
UF2T72G0.book Page 67 Monday, July 22, 2013 2:33 PM

Routinekontrollen vor fahrtbeginn
68
Falls nötig, Kraftstoff nachfüllen. (Weitere An-
gaben zum Befüllen des Kraftstofftanks siehe
Seite 58.)

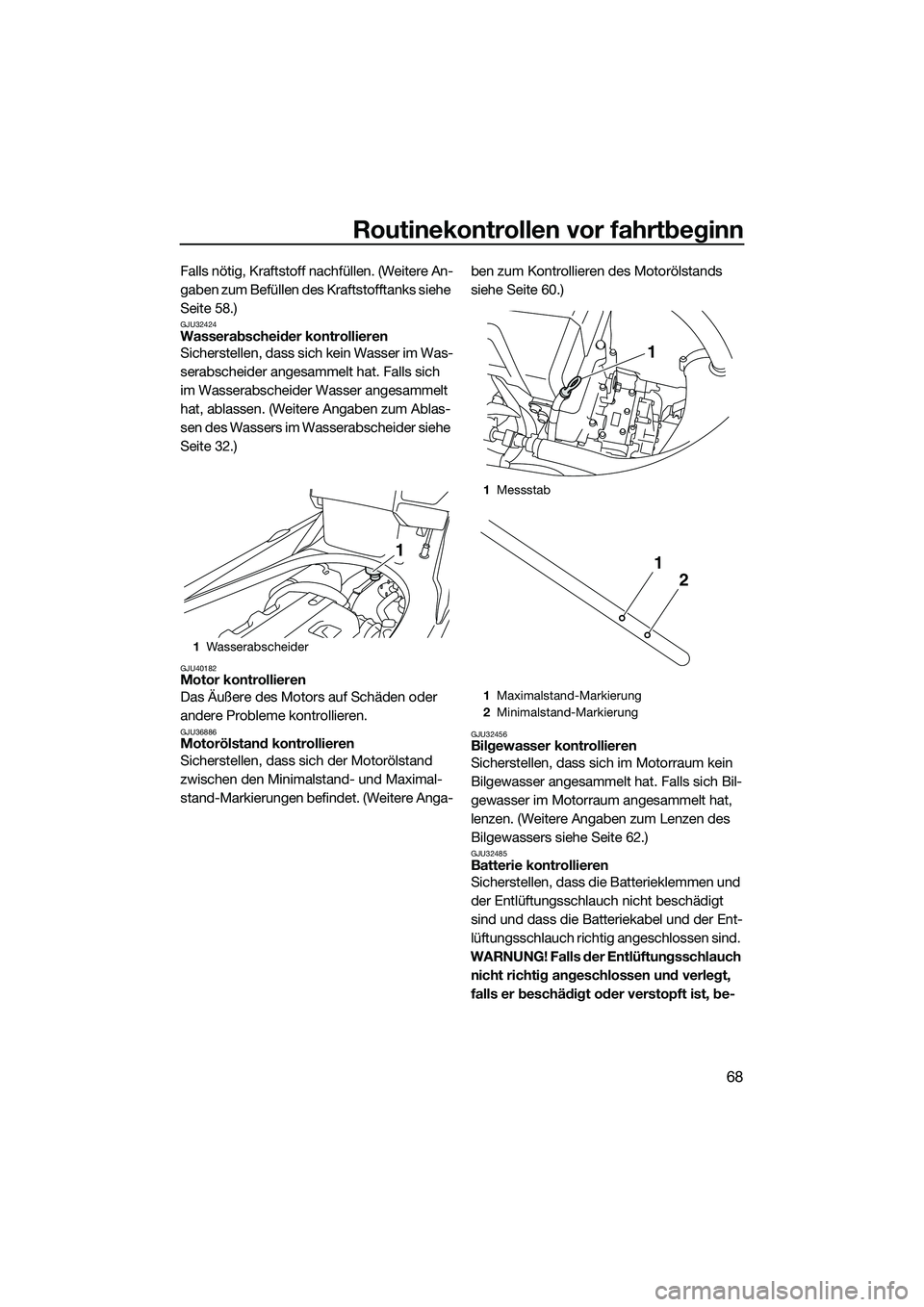

GJU32424Wasserabscheider kontrollieren
Sicherstellen, dass sich kein Wasser im Was-
serabscheider angesammelt hat. Falls sich
im Wasserabscheider Wasser angesammelt
hat, ablassen. (Weitere Angaben zum Ablas-
sen des Wassers im Wasserabscheider siehe
Seite 32.)
GJU40182Motor kontrollieren
Das Äußere des Motors auf Schäden oder
andere Probleme kontrollieren.
GJU36886Motorölstand kontrollieren
Sicherstellen, dass sich der Motorölstand
zwischen den Minimalstand- und Maximal-
stand-Markierungen befindet. (Weitere Anga-ben zum Kontrollieren des Motorölstands
siehe Seite 60.)GJU32456Bilgewasser kontrollieren
Sicherstellen, dass sich im Motorraum kein
Bilgewasser angesammelt hat. Falls sich Bil-
gewasser im Motorraum angesammelt hat,
lenzen. (Weitere Angaben zum Lenzen des
Bilgewassers siehe Seite 62.)
GJU32485Batterie kontrollieren
Sicherstellen, dass die Batterieklemmen und
der Entlüftungsschlauch nicht beschädigt
sind und dass die Batteriekabel und der Ent-
lüftungsschlauch richtig angeschlossen sind.
WARNUNG! Falls der Entlüftungsschlauch nicht richtig angeschlossen und verlegt,
falls er beschädigt oder verstopft ist, be-
1 Wasserabscheider
1
1Messstab
1 Maximalstand-Markierung
2 Minimalstand-Markierung
1
2
1
UF2T72G0.book Page 68 Monday, July 22, 2013 2:33 PM

Routinekontrollen vor fahrtbeginn
69
steht Feuer- oder Explosionsgefahr.
[GWJ00452]
Sicherstellen, dass sich der Batteriesäures-
tand zwischen den Minimalstand- und Maxi-
malstand-Markierungen befindet.
WARNUNG! Das Wasserfahrzeug nicht betreiben, wenn die Batterieleistung nicht
zum Starten ausreicht oder auf andere
Weise unzureichend erscheint. Ein Versa-
gen der Batterie könnte Sie in Schwierig-
keiten versetzen.
[GWJ01241]
Sicherstellen, dass die Batterie gut verankert
ist.

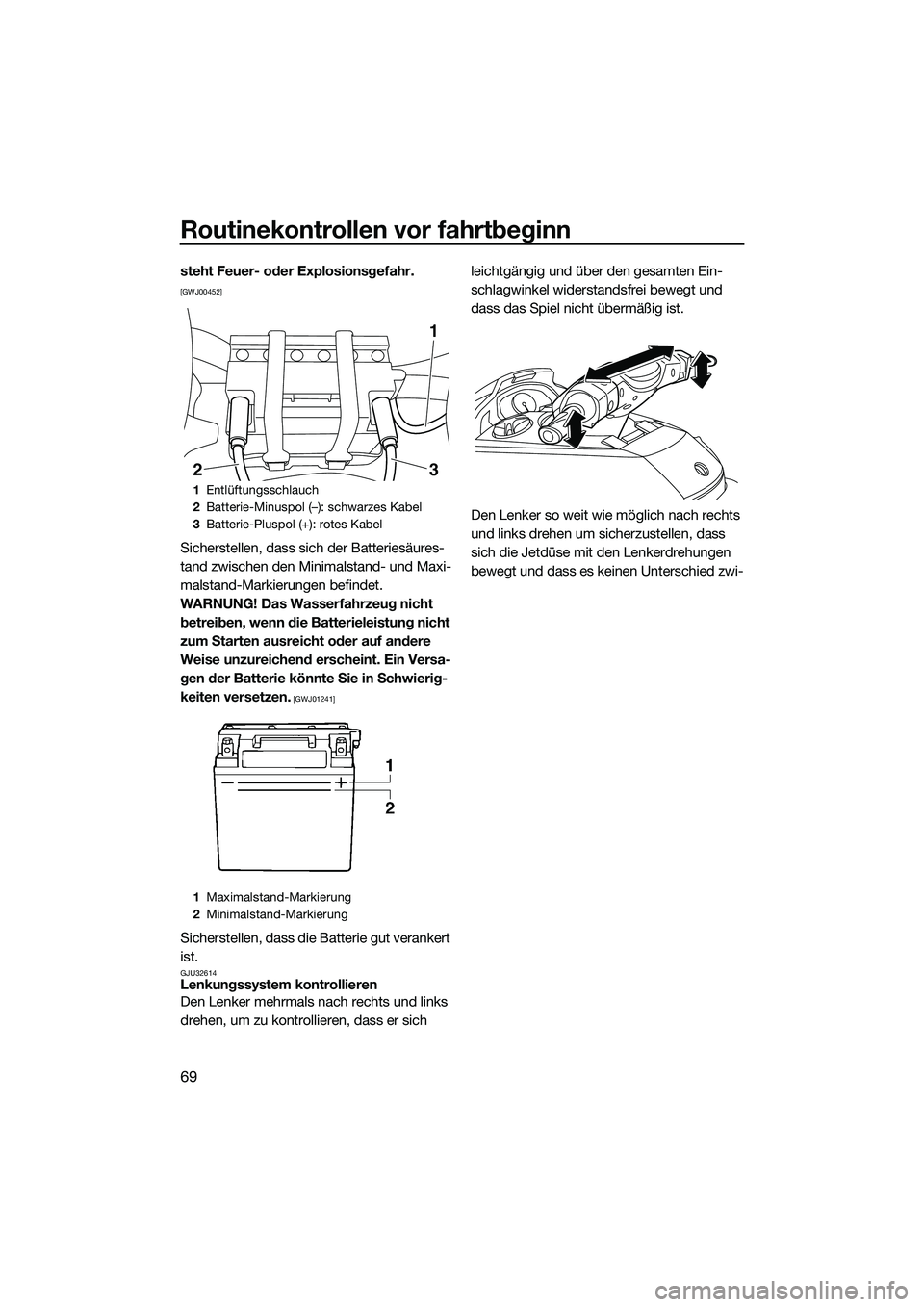

GJU32614Lenkungssystem kontrollieren
Den Lenker mehrmals nach rechts und links
drehen, um zu kontrollieren, dass er sich leichtgängig und über den gesamten Ein-
schlagwinkel widerstandsfrei bewegt und
dass das Spiel nicht übermäßig ist.
Den Lenker so weit wie möglich nach rechts
und links drehen um sicherzustellen, dass
sich die Jetdüse mit den Lenkerdrehungen
bewegt und dass es keinen Unterschied zwi-
1
Entlüftungsschlauch
2 Batterie-Minuspol (–): schwarzes Kabel
3 Batterie-Pluspol (+): rotes Kabel
1 Maximalstand-Markierung
2 Minimalstand-Markierung
23
1
UF2T72G0.book Page 69 Monday, July 22, 2013 2:33 PM

Routinekontrollen vor fahrtbeginn
70
schen den Volleinschlägen der Jetdüse
rechts und links gibt.

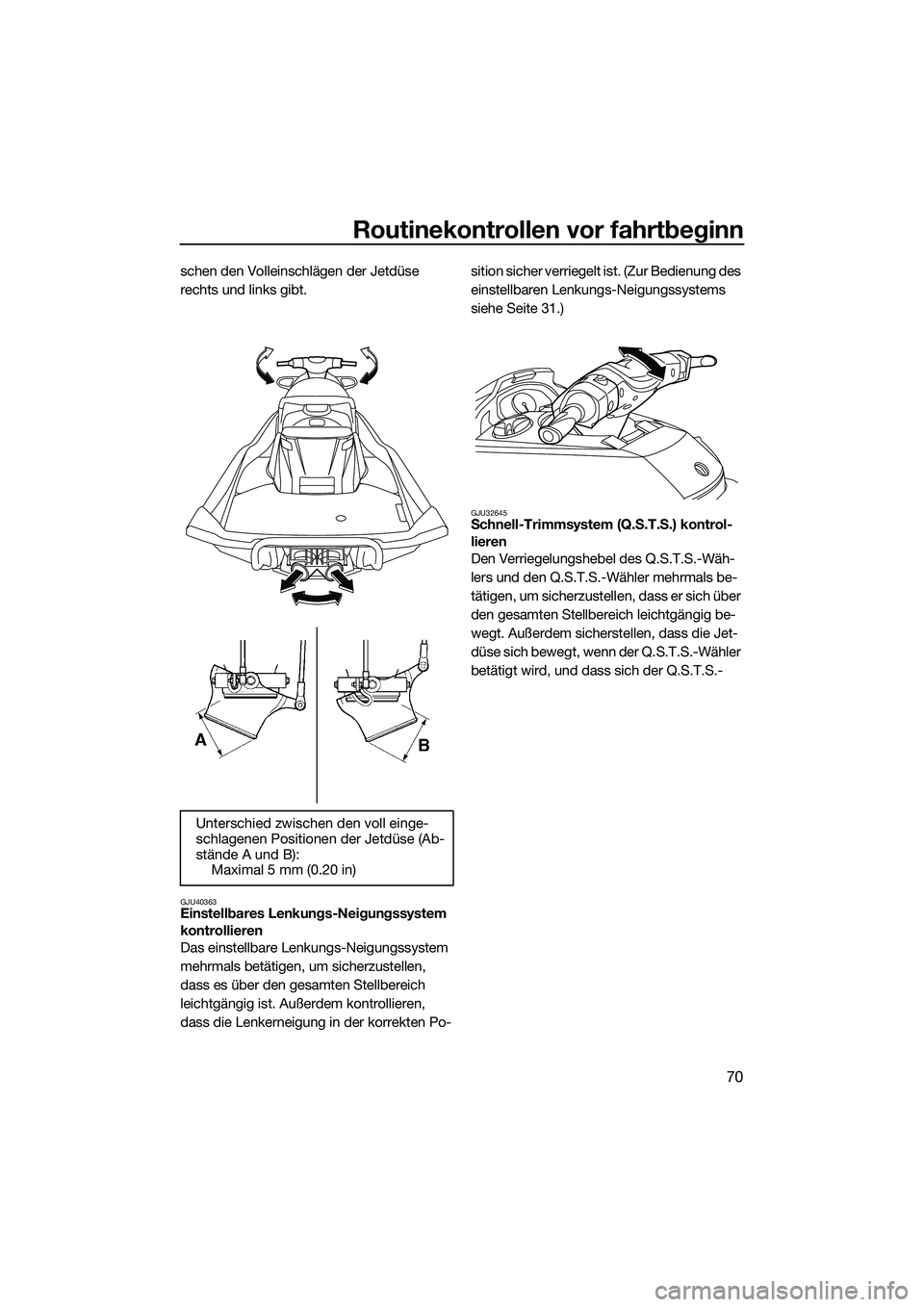

GJU40363Einstellbares Lenkungs-Neigungssystem
kontrollieren
Das einstellbare Lenkungs-Neigungssystem
mehrmals betätigen, um sicherzustellen,
dass es über den gesamten Stellbereich
leichtgängig ist. Außerdem kontrollieren,
dass die Lenkerneigung in der korrekten Po-sition sicher verriegelt ist. (Zur Bedienung des
einstellbaren Lenkungs-Neigungssystems
siehe Seite 31.)
GJU32645Schnell-Trimmsystem (Q.S.T.S.) kontrol-
lieren
Den Verriegelungshebel des Q.S.T.S.-Wäh-
lers und den Q.S.T.S.-Wähler mehrmals be-
tätigen, um sicherzustellen, dass er sich über
den gesamten Stellbereich leichtgängig be-
wegt. Außerdem sicherstellen, dass die Jet-
düse sich bewegt, wenn der Q.S.T.S.-Wähler
betätigt wird, und dass sich der Q.S.T.S.-
Unterschied zwischen den voll einge-
schlagenen Positionen der Jetdüse (Ab-
stände A und B): Maximal 5 mm (0.20 in)
UF2T72G0.book Page 70 Monday, July 22, 2013 2:33 PM

Routinekontrollen vor fahrtbeginn
71
Wähler sicher verriegeln lässt. (Zur Bedie-
nung des Q.S.T.S. siehe Seite 34.)

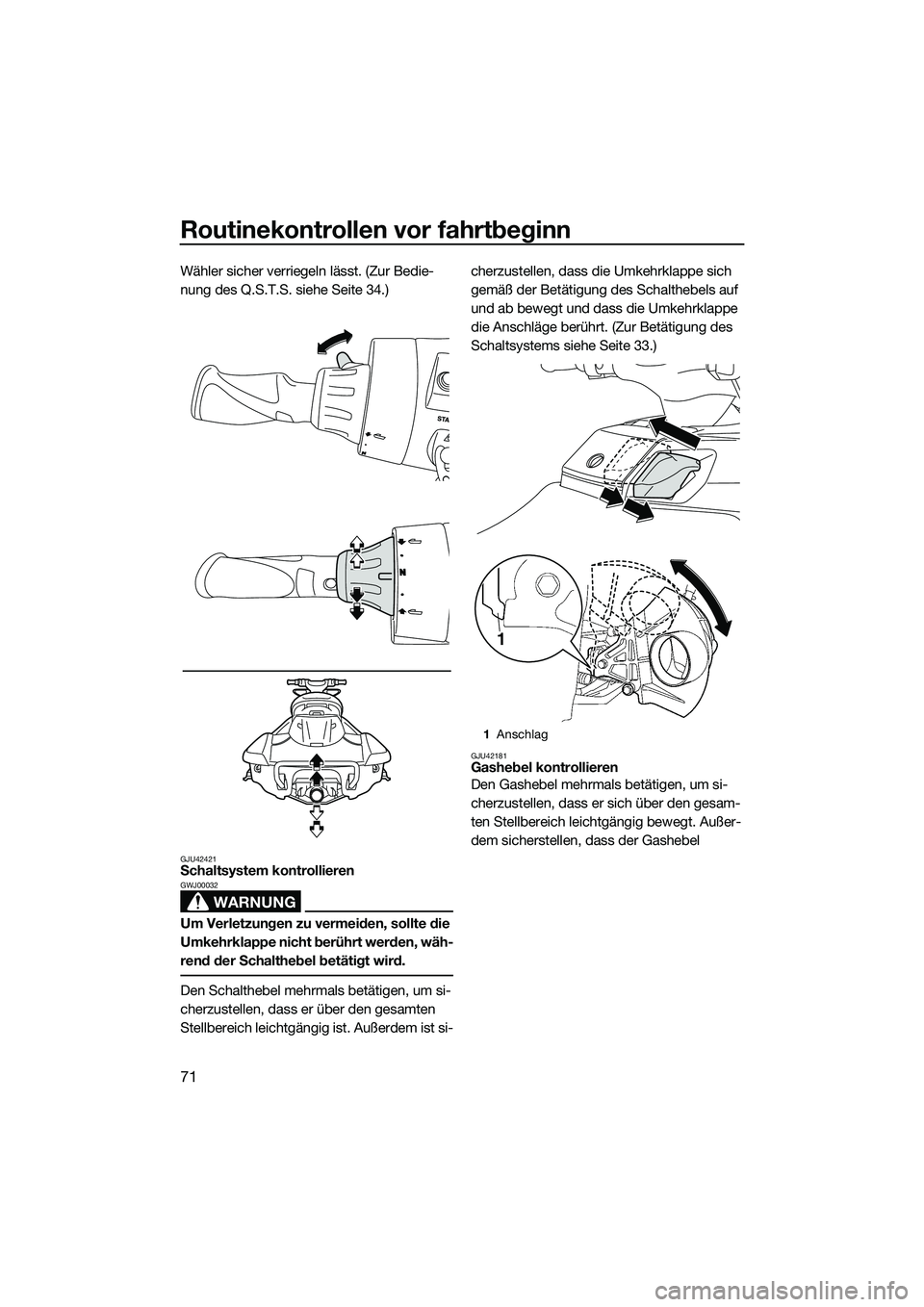

GJU42421Schaltsystem kontrollieren
WARNUNG
GWJ00032
Um Verletzungen zu vermeiden, sollte die
Umkehrklappe nicht berührt werden, wäh-
rend der Schalthebel betätigt wird.
Den Schalthebel mehrmals betätigen, um si-
cherzustellen, dass er über den gesamten
Stellbereich leichtgängig ist. Außerdem ist si-cherzustellen, dass die Umkehrklappe sich
gemäß der Betätigung des Schalthebels auf
und ab bewegt und dass die Umkehrklappe
die Anschläge berührt.
(Zur Betätigung des
Schaltsystems siehe Seite 33.)
GJU42181Gashebel kontrollieren
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich über den gesam-
ten Stellbereich leichtgängig bewegt. Außer-
dem sicherstellen, dass der Gashebel
1 Anschlag
1
UF2T72G0.book Page 71 Monday, July 22, 2013 2:33 PM

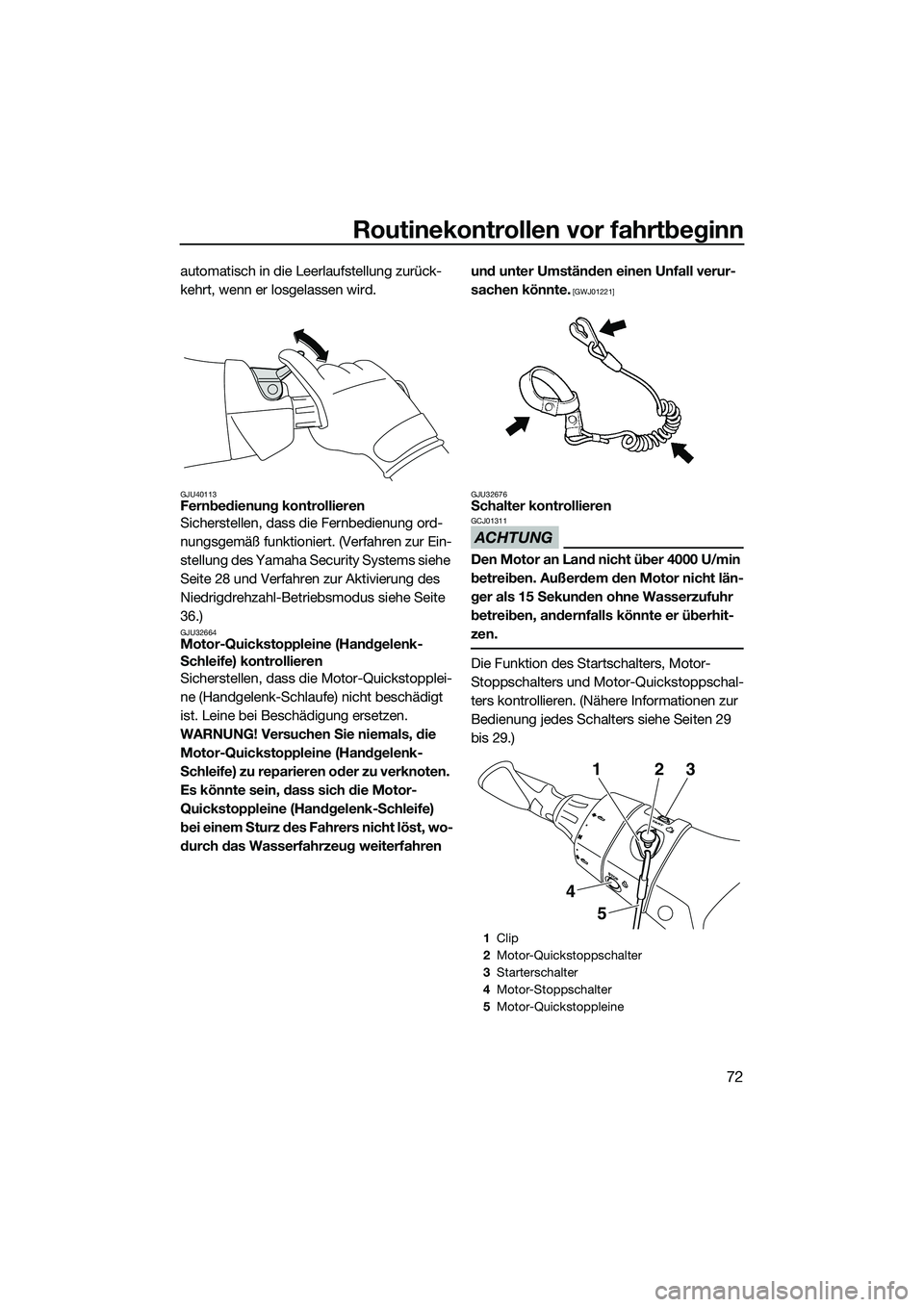

Routinekontrollen vor fahrtbeginn
72
automatisch in die Leerlaufstellung zurück-
kehrt, wenn er losgelassen wird.
GJU40113Fernbedienung kontrollieren
Sicherstellen, dass die Fernbedienung ord-
nungsgemäß funktioniert. (Verfahren zur Ein-
stellung des Yamaha Security Systems siehe
Seite 28 und Verfahren zur Aktivierung des
Niedrigdrehzahl-Betriebsmodus siehe Seite
36.)
GJU32664Motor-Quickstoppleine (Handgelenk-
Schleife) kontrollieren
Sicherstellen, dass die Motor-Quickstopplei-
ne (Handgelenk-Schlaufe) nicht beschädigt
ist. Leine bei Beschädigung ersetzen.
WARNUNG! Versuchen Sie niemals, die Motor-Quickstoppleine (Handgelenk-
Schleife) zu reparieren oder zu verknoten.
Es könnte sein, dass sich die Motor-
Quickstoppleine (Handgelenk-Schleife)
bei einem Sturz des Fahrers nicht löst, wo-
durch das Wasserfahrzeug weiterfahren und unter Umständen einen Unfall verur-
sachen könnte.
[GWJ01221]
GJU32676
Schalter kontrollieren
ACHTUNG
GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Funktion des Startschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren. (Nähere Informationen zur
Bedienung jedes Schalters siehe Seiten 29
bis 29.)
1 Clip
2 Motor-Quickstoppschalter
3 Starterschalter
4 Motor-Stoppschalter
5 Motor-Quickstoppleine
132
5
4
UF2T72G0.book Page 72 Monday, July 22, 2013 2:33 PM

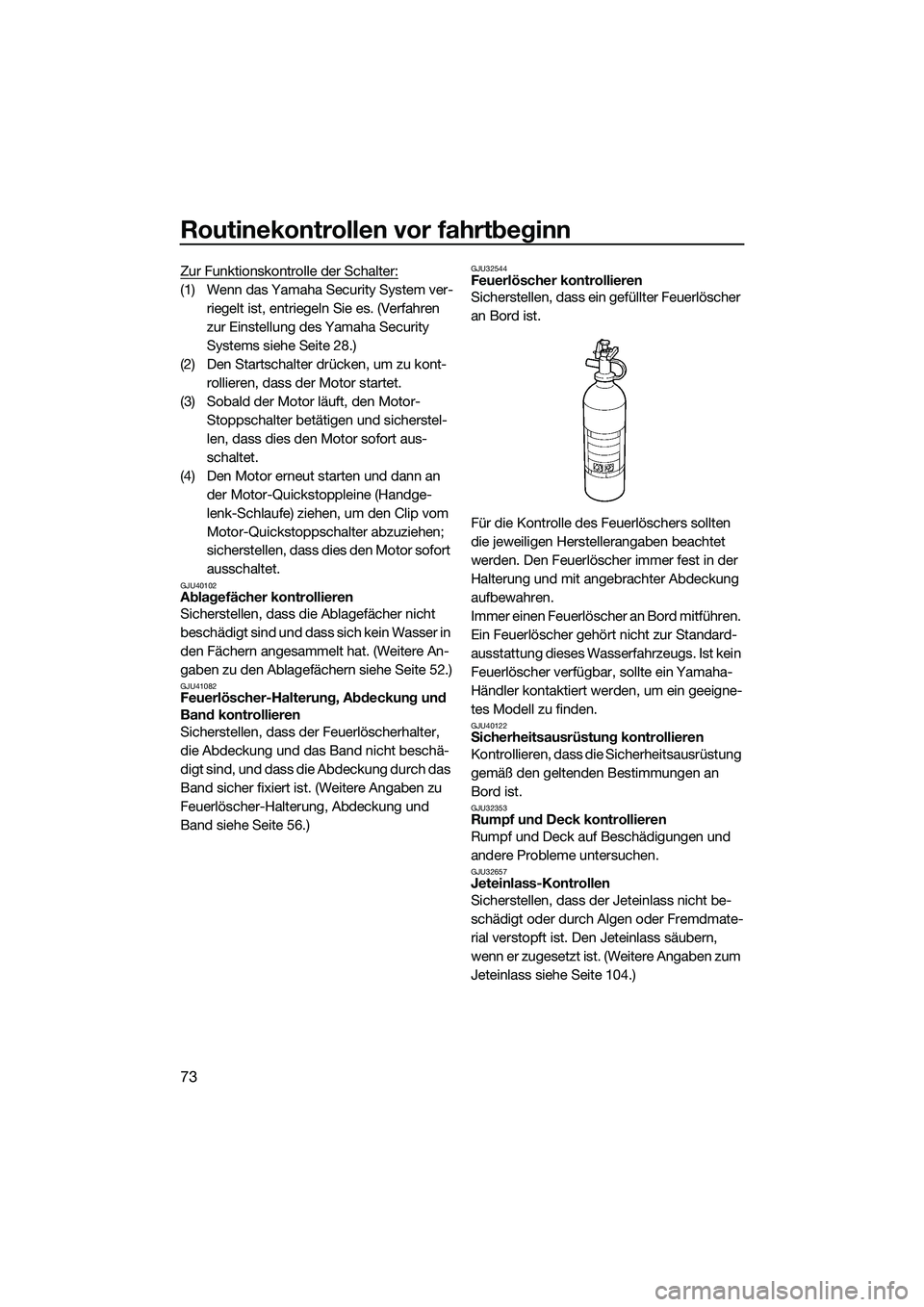

Routinekontrollen vor fahrtbeginn
73
Zur Funktionskontrolle der Schalter:
(1) Wenn das Yamaha Security System ver-riegelt ist, entriegeln Sie es. (Verfahren
zur Einstellung des Yamaha Security
Systems siehe Seite 28.)
(2) Den Startschalter drücken, um zu kont- rollieren, dass der Motor startet.
(3) Sobald der Motor läuft, den Motor- Stoppschalter betätigen und sicherstel-
len, dass dies den Motor sofort aus-
schaltet.
(4) Den Motor erneut starten und dann an der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) ziehen, um den Clip vom
Motor-Quickstoppschalter abzuziehen;
sicherstellen, dass dies den Motor sofort
ausschaltet.
GJU40102Ablagefächer kontrollieren
Sicherstellen, dass die Ablagefächer nicht
beschädigt sind und dass sich kein Wasser in
den Fächern angesammelt hat. (Weitere An-
gaben zu den Ablagefächern siehe Seite 52.)
GJU41082Feuerlöscher-Halterung, Abdeckung und
Band kontrollieren
Sicherstellen, dass der Feuerlöscherhalter,
die Abdeckung und das Band nicht beschä-
digt sind, und dass die Abdeckung durch das
Band sicher fixiert ist. (Weitere Angaben zu
Feuerlöscher-Halterung, Abdeckung und
Band siehe Seite 56.)
GJU32544Feuerlöscher kontrollieren
Sicherstellen, dass ein gefüllter Feuerlöscher
an Bord ist.
Für die Kontrolle des Feuerlöschers sollten
die jeweiligen Herstellerangaben beachtet
werden. Den Feuerlöscher immer fest in der
Halterung und mit angebrachter Abdeckung
aufbewahren.
Immer einen Feuerlöscher an Bord mitführen.
Ein Feuerlöscher gehört nicht zur Standard-
ausstattung dieses Wasserfahrzeugs. Ist kein
Feuerlöscher verfügbar, sollte ein Yamaha-
Händler kontaktiert werden, um ein geeigne-
tes Modell zu finden.
GJU40122Sicherheitsausrüstung kontrollieren
Kontrollieren, dass die Sicherheitsausrüstung
gemäß den geltenden Bestimmungen an
Bord ist.
GJU32353Rumpf und Deck kontrollieren
Rumpf und Deck auf Beschädigungen und
andere Probleme untersuchen.
GJU32657Jeteinlass-Kontrollen
Sicherstellen, dass der Jeteinlass nicht be-
schädigt oder durch Algen oder Fremdmate-
rial verstopft ist. Den Jeteinlass säubern,
wenn er zugesetzt ist. (Weitere Angaben zum
Jeteinlass siehe Seite 104.)
UF2T72G0.book Page 73 Monday, July 22, 2013 2:33 PM
