YAMAHA FX HO 2014 Manuale duso (in Italian)

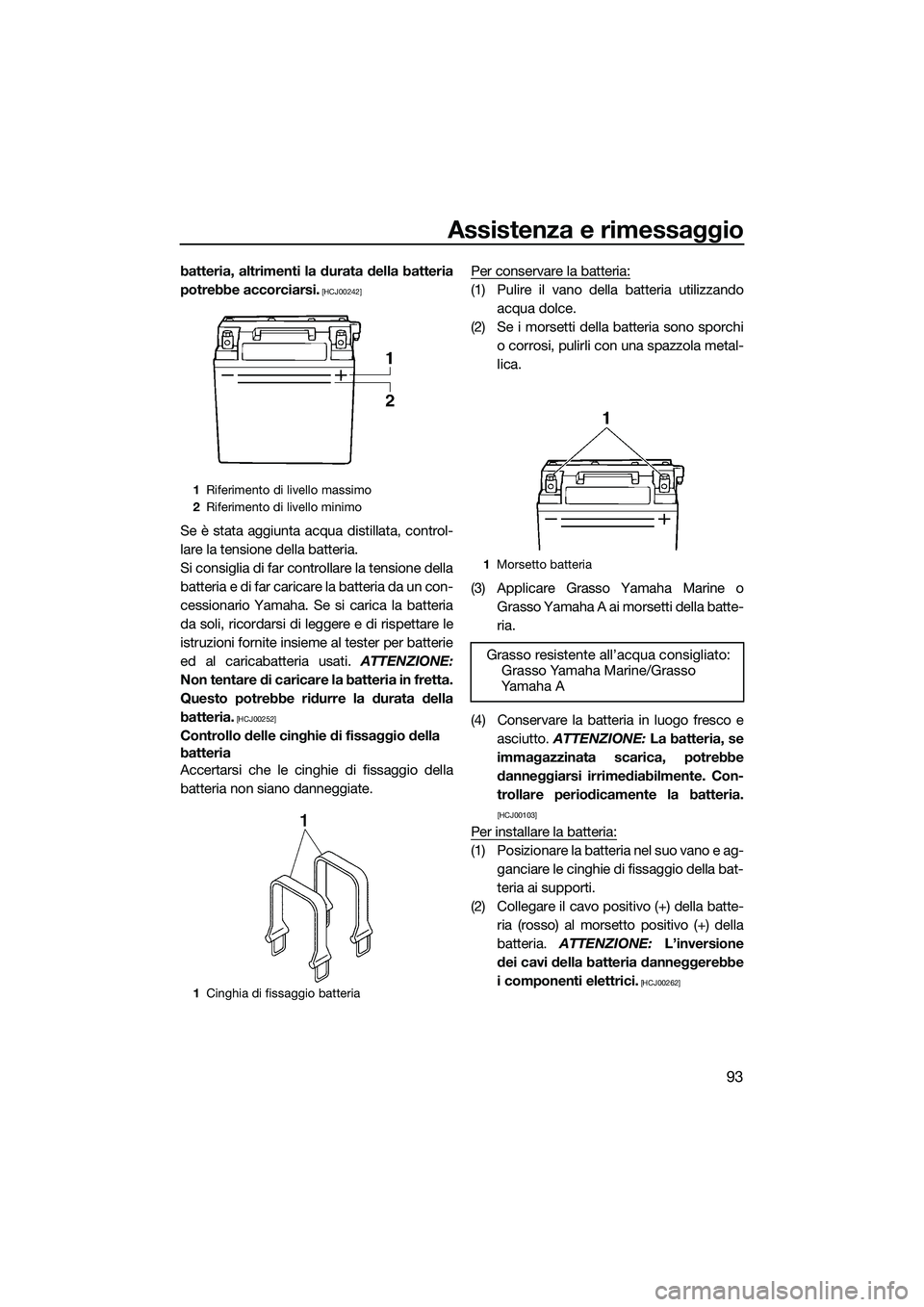

Assistenza e rimessaggio
93
batteria, altrimenti la durata della batteria
potrebbe accorciarsi.
[HCJ00242]
Se è stata aggiunta acqua distillata, control-
lare la tensione della batteria.
Si consiglia di far controllare la tensione della
batteria e di far caricare la batteria da un con-
cessionario Yamaha. Se si carica la batteria
da soli, ricordarsi di leggere e di rispettare le
istruzioni fornite insieme al tester per batterie
ed al caricabatteria usati. ATTENZIONE:
Non tentare di caricare la batteria in fretta.
Questo potrebbe ridurre la durata della
batteria.
[HCJ00252]
Controllo delle cinghie di fissaggio della
batteria
Accertarsi che le cinghie di fissaggio della
batteria non siano danneggiate. Per conservare la batteria:
(1) Pulire il vano della batteria utilizzando
acqua dolce.
(2) Se i morsetti della batteria sono sporchi o corrosi, pulirli con una spazzola metal-
lica.
(3) Applicare Grasso Yamaha Marine o Grasso Yamaha A ai morsetti della batte-
ria.
(4) Conservare la batteria in luogo fresco e asciutto. ATTENZIONE: La batteria, se
immagazzinata scarica, potrebbe
danneggiarsi irrimediabilmente. Con-
trollare periodicamente la batteria.
[HCJ00103]
Per installare la batteria:
(1) Posizionare la batteria nel suo vano e ag- ganciare le cinghie di fissaggio della bat-
teria ai supporti.
(2) Collegare il cavo positivo (+) della batte- ria (rosso) al morsetto positivo (+) della
batteria. ATTENZIONE: L’inversione
dei cavi della batteria danneggerebbe
i componenti elettrici.
[HCJ00262]
1 Riferimento di livello massimo
2 Riferimento di livello minimo
1 Cinghia di fissaggio batteria
1Morsetto batteria
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Ya m a h a A
UF2T72H0.book Page 93 Monday, July 22, 2013 2:37 PM

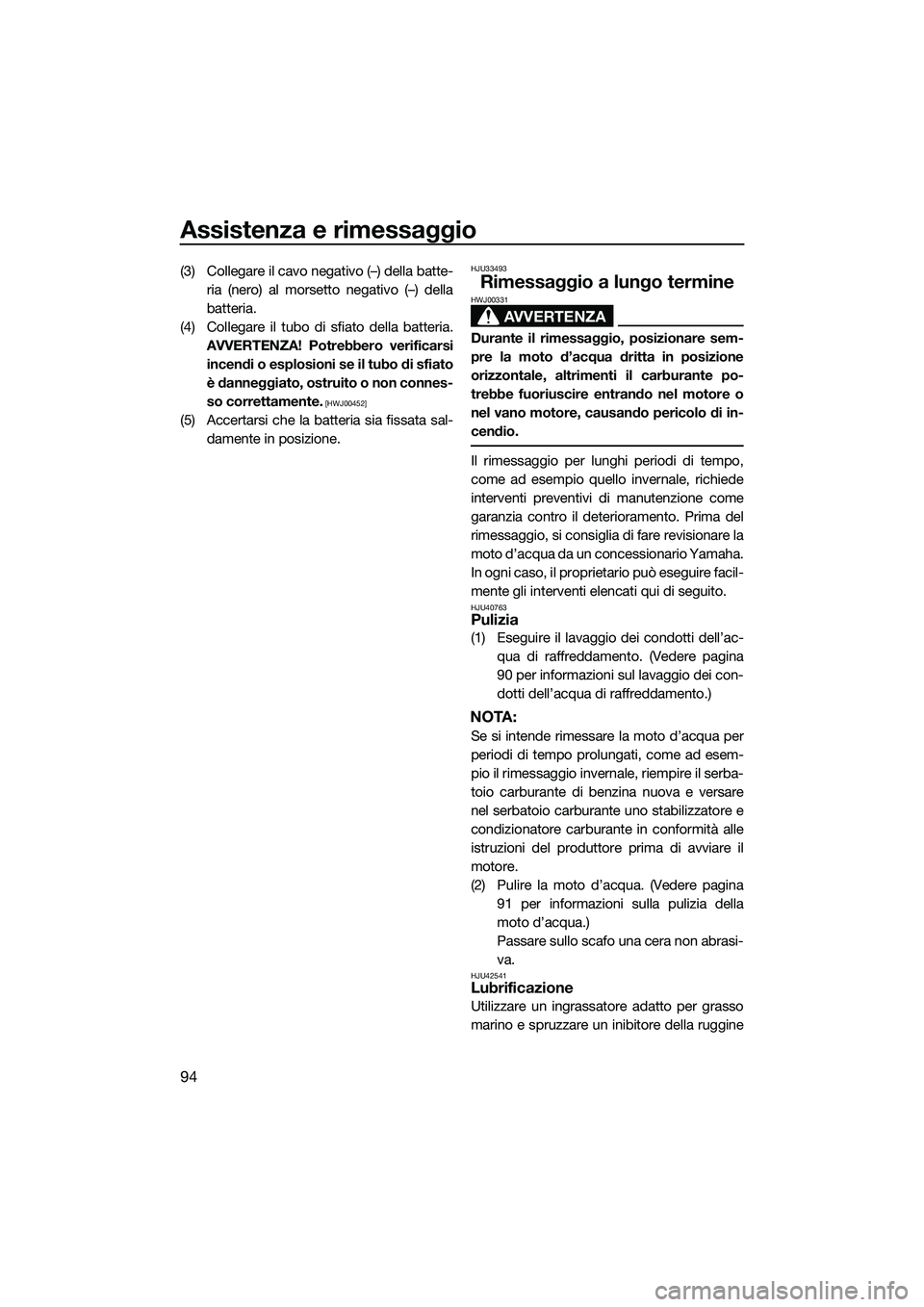

Assistenza e rimessaggio
94
(3) Collegare il cavo negativo (–) della batte-ria (nero) al morsetto negativo (–) della
batteria.
(4) Collegare il tubo di sfiato della batteria. AVVERTENZA! Potrebbero verificarsiincendi o esplosioni se il tubo di sfiato
è danneggiato, ostruito o non connes-
so correttamente.
[HWJ00452]
(5) Accertarsi che la batteria sia fissata sal- damente in posizione.
HJU33493
Rimessaggio a lungo termine
AVVERTENZA
HWJ00331
Durante il rimessaggio, posizionare sem-
pre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante po-
trebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di in-
cendio.
Il rimessaggio per lunghi periodi di tempo,
come ad esempio quello invernale, richiede
interventi preventivi di manutenzione come
garanzia contro il deterioramento. Prima del
rimessaggio, si consiglia di fare revisionare la
moto d’acqua da un concessionario Yamaha.
In ogni caso, il proprietario può eseguire facil-
mente gli interventi elencati qui di seguito.
HJU40763Pulizia
(1) Eseguire il lavaggio dei condotti dell’ac-qua di raffreddamento. (Vedere pagina
90 per informazioni sul lavaggio dei con-
dotti dell’acqua di raffreddamento.)
NOTA:
Se si intende rimessare la moto d’acqua per
periodi di tempo prolungati, come ad esem-
pio il rimessaggio invernale, riempire il serba-
toio carburante di benzina nuova e versare
nel serbatoio carburante uno stabilizzatore e
condizionatore carburante in conformità alle
istruzioni del produttore prima di avviare il
motore.
(2) Pulire la moto d’acqua. (Vedere pagina91 per informazioni sulla pulizia della
moto d’acqua.)
Passare sullo scafo una cera non abrasi-
va.
HJU42541Lubrificazione
Utilizzare un ingrassatore adatto per grasso
marino e spruzzare un inibitore della ruggine
UF2T72H0.book Page 94 Monday, July 22, 2013 2:37 PM

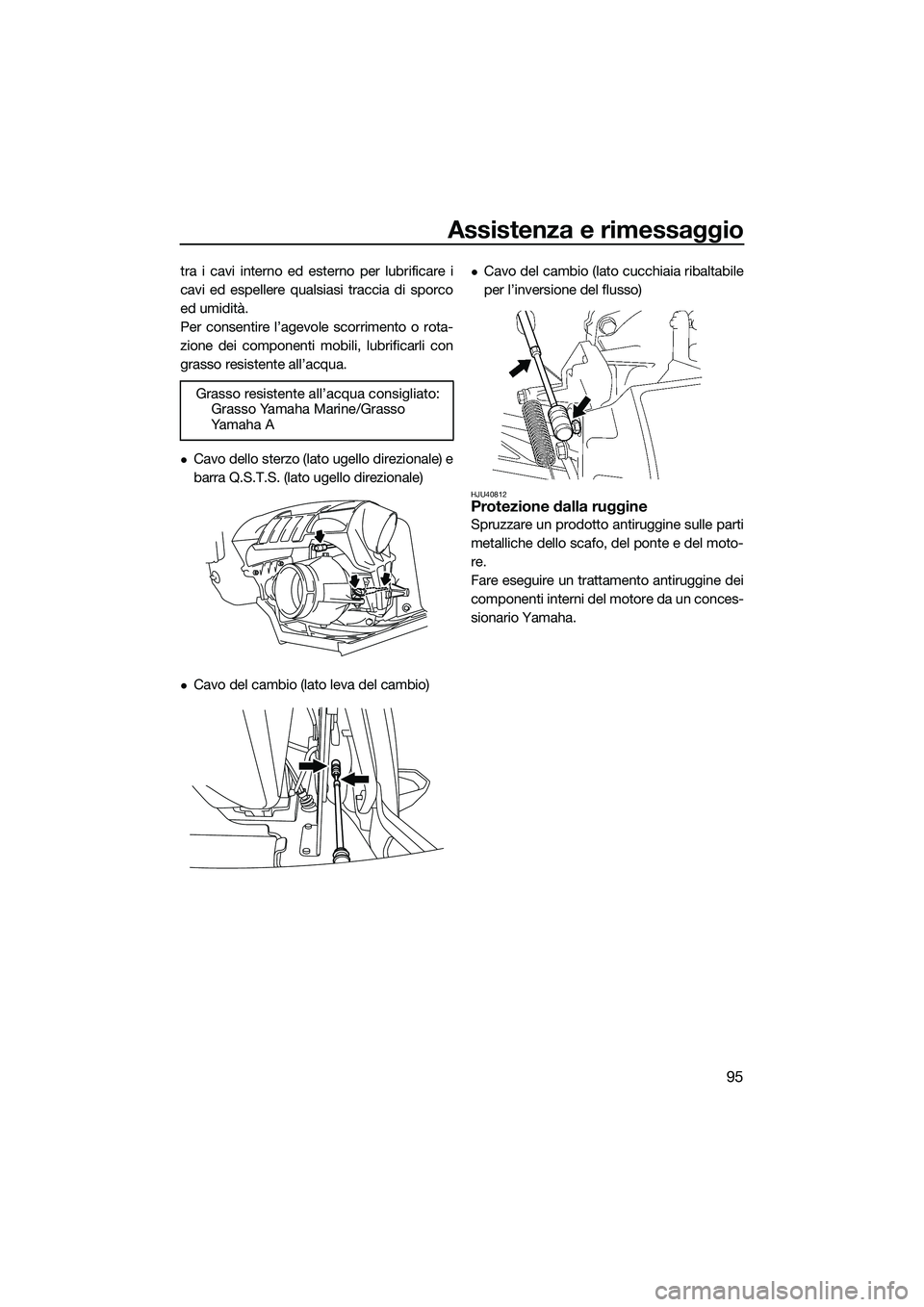

Assistenza e rimessaggio
95
tra i cavi interno ed esterno per lubrificare i
cavi ed espellere qualsiasi traccia di sporco
ed umidità.
Per consentire l’agevole scorrimento o rota-
zione dei componenti mobili, lubrificarli con
grasso resistente all’acqua.
Cavo dello sterzo (lato ugello direzionale) e
barra Q.S.T.S. (lato ugello direzionale)
Cavo del cambio (lato leva del cambio)
Cavo del cambio (lato cucchiaia ribaltabile
per l’inversione del flusso)
HJU40812Protezione dalla ruggine
Spruzzare un prodotto antiruggine sulle parti
metalliche dello scafo, del ponte e del moto-
re.
Fare eseguire un trattamento antiruggine dei
componenti interni del motore da un conces-
sionario Yamaha.
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Ya m a h a A
UF2T72H0.book Page 95 Monday, July 22, 2013 2:37 PM

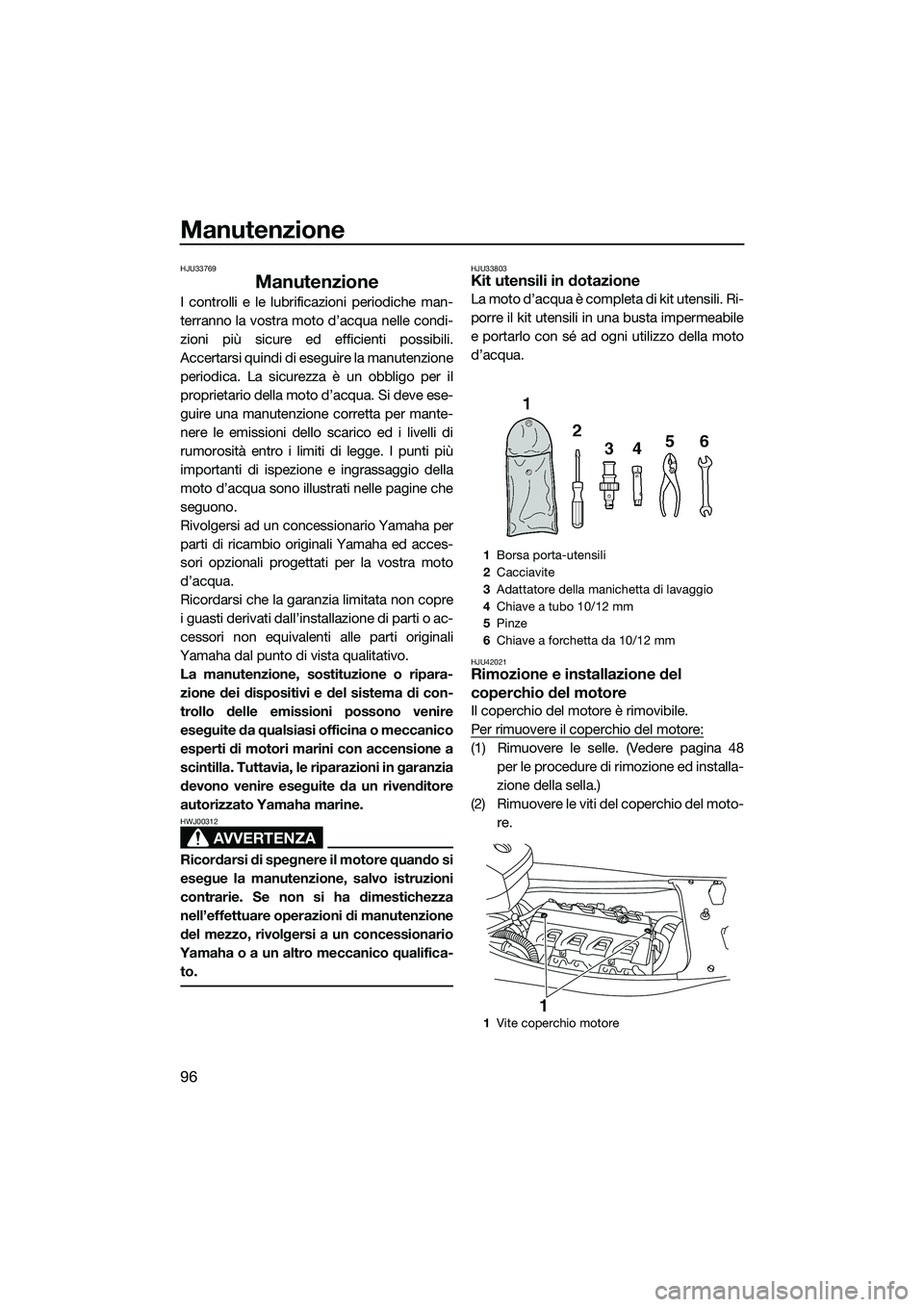

Manutenzione
96
HJU33769
Manutenzione
I controlli e le lubrificazioni periodiche man-
terranno la vostra moto d’acqua nelle condi-
zioni più sicure ed efficienti possibili.
Accertarsi quindi di eseguire la manutenzione
periodica. La sicurezza è un obbligo per il
proprietario della moto d’acqua. Si deve ese-
guire una manutenzione corretta per mante-
nere le emissioni dello scarico ed i livelli di
rumorosità entro i limiti di legge. I punti più
importanti di ispezione e ingrassaggio della
moto d’acqua sono illustrati nelle pagine che
seguono.
Rivolgersi ad un concessionario Yamaha per
parti di ricambio originali Yamaha ed acces-
sori opzionali progettati per la vostra moto
d’acqua.
Ricordarsi che la garanzia limitata non copre
i guasti derivati dall’installazione di parti o ac-
cessori non equivalenti alle parti originali
Yamaha dal punto di vista qualitativo. La manutenzione, sostituzione o ripara-
zione dei dispositivi e del sistema di con-
trollo delle emissioni possono venire
eseguite da qualsiasi officina o meccanico
esperti di motori marini con accensione a
scintilla. Tuttavia, le riparazioni in garanzia
devono venire eseguite da un rivenditore
autorizzato Yamaha marine.
AVVERTENZA
HWJ00312
Ricordarsi di spegnere il motore quando si
esegue la manutenzione, salvo istruzioni
contrarie. Se non si ha dimestichezza
nell’effettuare operazioni di manutenzione
del mezzo, rivolgersi a un concessionario
Yamaha o a un altro meccanico qualifica- to.
HJU33803Kit utensili in dotazione
La moto d’acqua è completa di kit utensili. Ri-
porre il kit utensili in una busta impermeabile
e portarlo con sé ad ogni utilizzo della moto
d’acqua.
HJU42021Rimozione e installazione del
coperchio del motore
Il coperchio del motore è rimovibile.
Per rimuovere il coperchio del motore:
(1) Rimuovere le selle. (Vedere pagina 48 per le procedure di rimozione ed installa-
zione della sella.)
(2) Rimuovere le viti del coperchio del moto- re.
1Borsa porta-utensili
2 Cacciavite
3 Adattatore della manichetta di lavaggio
4 Chiave a tubo 10/12 mm
5 Pinze
6 Chiave a forchetta da 10/12 mm
1 Vite coperchio motore
1
UF2T72H0.book Page 96 Monday, July 22, 2013 2:37 PM

Manutenzione
97

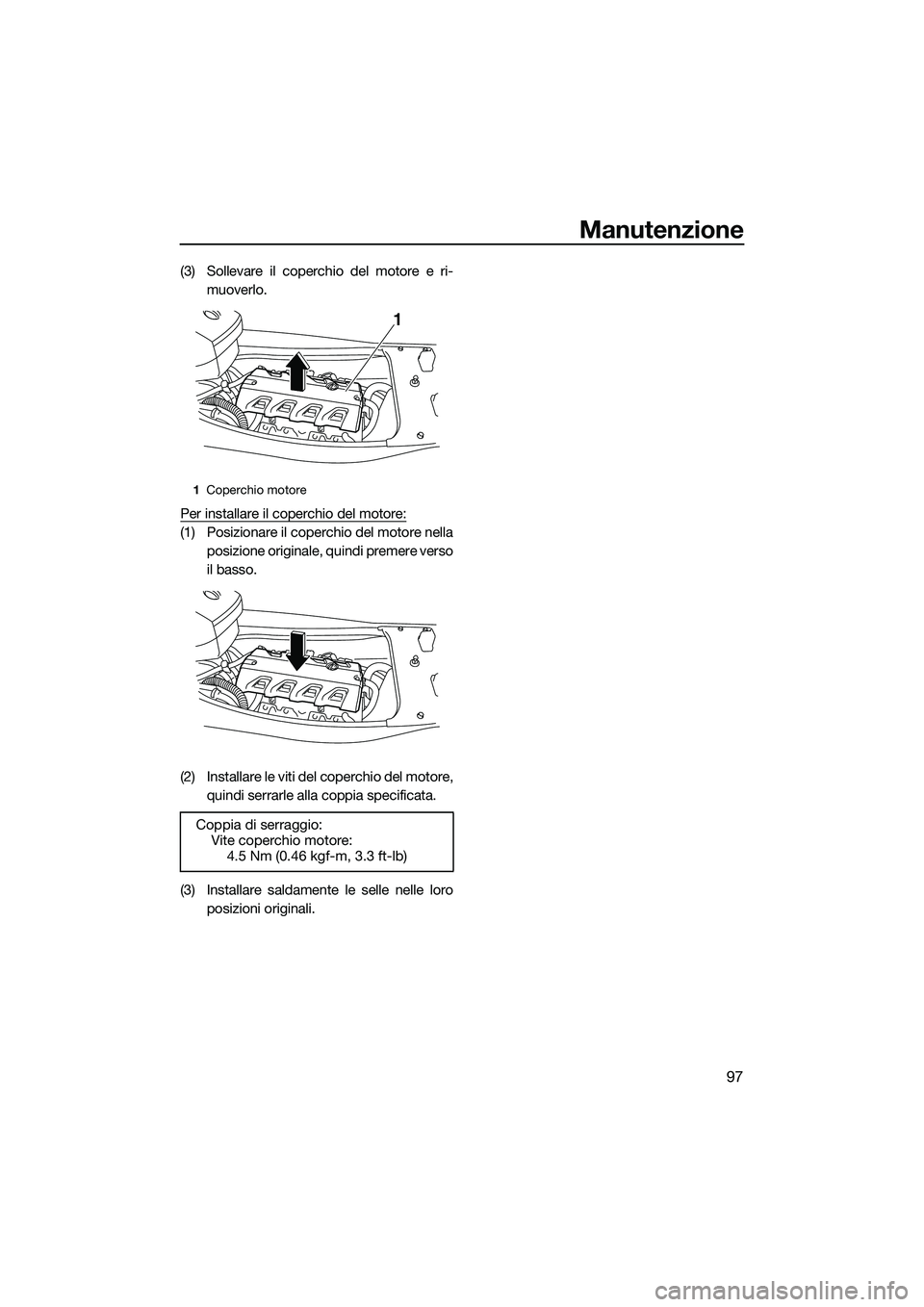

(3) Sollevare il coperchio del motore e ri-muoverlo.
Per installare il coperchio del motore:
(1) Posizionare il coperchio del motore nella posizione originale, quindi premere verso
il basso.
(2) Installare le viti del coperchio del motore, quindi serrarle alla coppia specificata.
(3) Installare saldamente le selle nelle loro posizioni originali.
1Coperchio motore
Coppia di serraggio:
Vite coperchio motore:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2T72H0.book Page 97 Monday, July 22, 2013 2:37 PM

Manutenzione
98

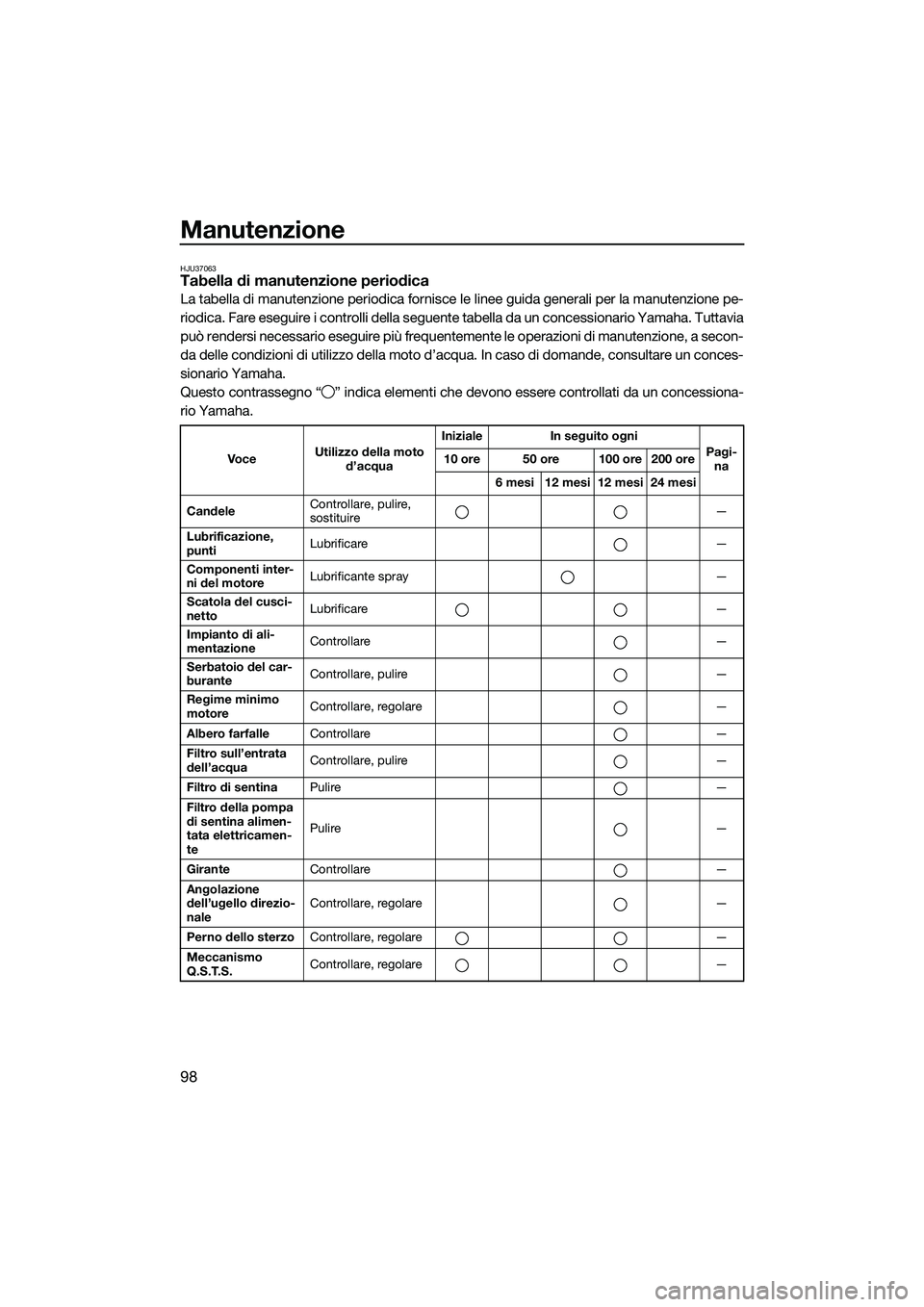

HJU37063Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione pe-
riodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a secon-
da delle condizioni di utilizzo della moto d’acqu a. In caso di domande, consultare un conces-
sionario Yamaha.
Questo contrassegno “ ” indica elementi che devono essere controllati da un concessiona-
rio Yamaha.
Vo c e Utilizzo della moto
d’acqua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
Candele Controllare, pulire,
sostituire
—
Lubrificazione,
punti Lubrificare —
Componenti inter-
ni del motore Lubrificante spray —
Scatola del cusci-
netto Lubrificare —
Impianto di ali-
mentazione Controllare —
Serbatoio del car-
burante Controllare, pulire —
Regime minimo
motore Controllare, regolare —
Albero farfalle Controllare —
Filtro sull’entrata
dell’acqua Controllare, pulire —
Filtro di sentina Pulire —
Filtro della pompa
di sentina alimen-
tata elettricamen-
te Pulire —
Girante Controllare —
Angolazione
dell’ugello direzio-
nale Controllare, regolare —
Perno dello sterzo Controllare, regolare —
Meccanismo
Q.S.T.S. Controllare, regolare —
UF2T72H0.book Page 98 Monday, July 22, 2013 2:37 PM

Manutenzione
99

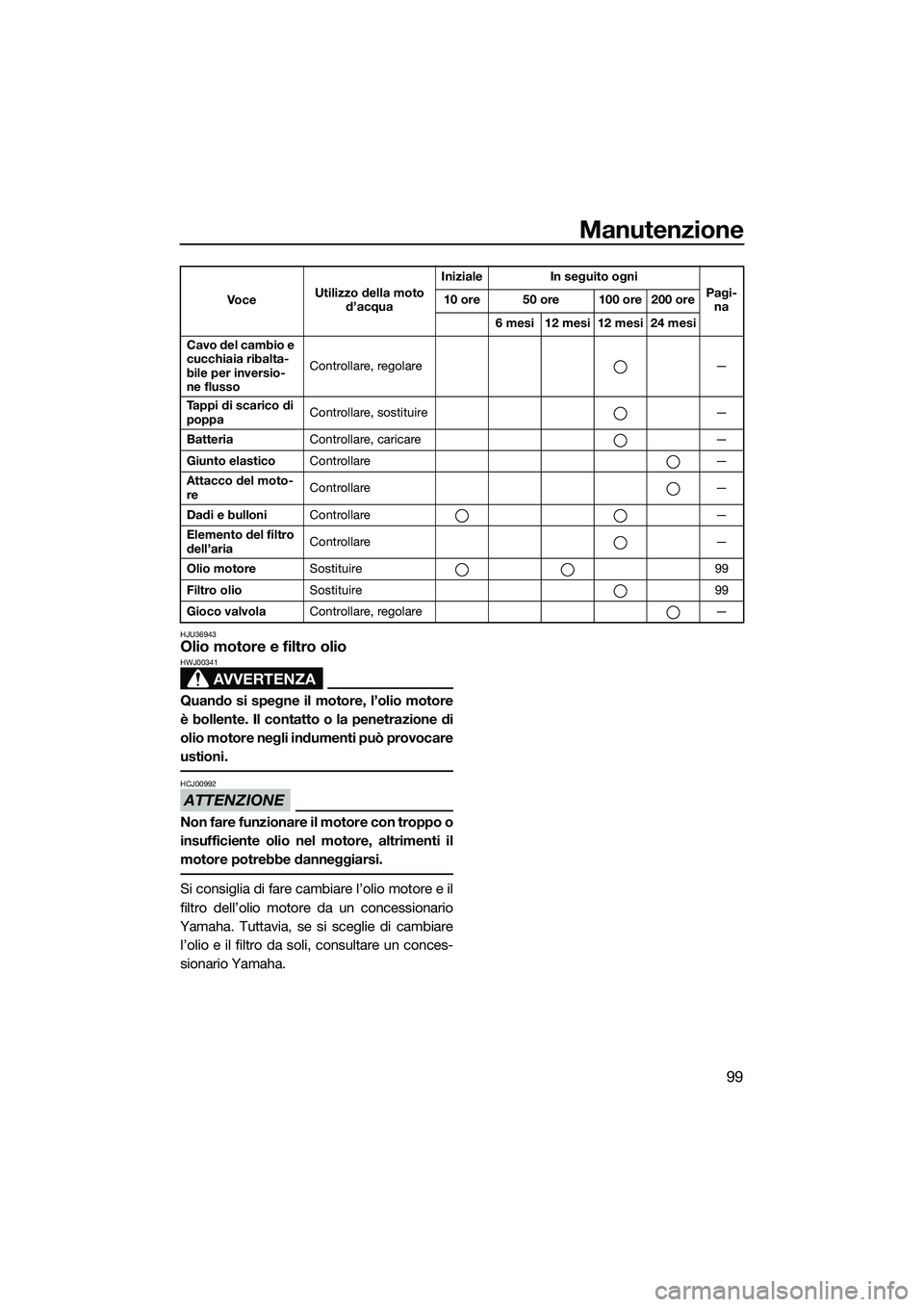

HJU36943Olio motore e filtro olio
AVVERTENZA
HWJ00341
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare
ustioni.
ATTENZIONE
HCJ00992
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare l’olio e il filtro da soli, consultare un conces-
sionario Yamaha.
Cavo del cambio e
cucchiaia ribalta-
bile per inversio-
ne flusso Controllare, regolare —
Tappi di scarico di
poppa Controllare, sostituire —
Batteria Controllare, caricare —
Giunto elastico Controllare —
Attacco del moto-
re Controllare —
Dadi e bulloni Controllare —
Elemento del filtro
dell’aria Controllare —
Olio motore Sostituire 99
Filtro olio Sostituire 99
Gioco valvola Controllare, regolare —
Vo c e
Utilizzo della moto
d’acqua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
UF2T72H0.book Page 99 Monday, July 22, 2013 2:37 PM

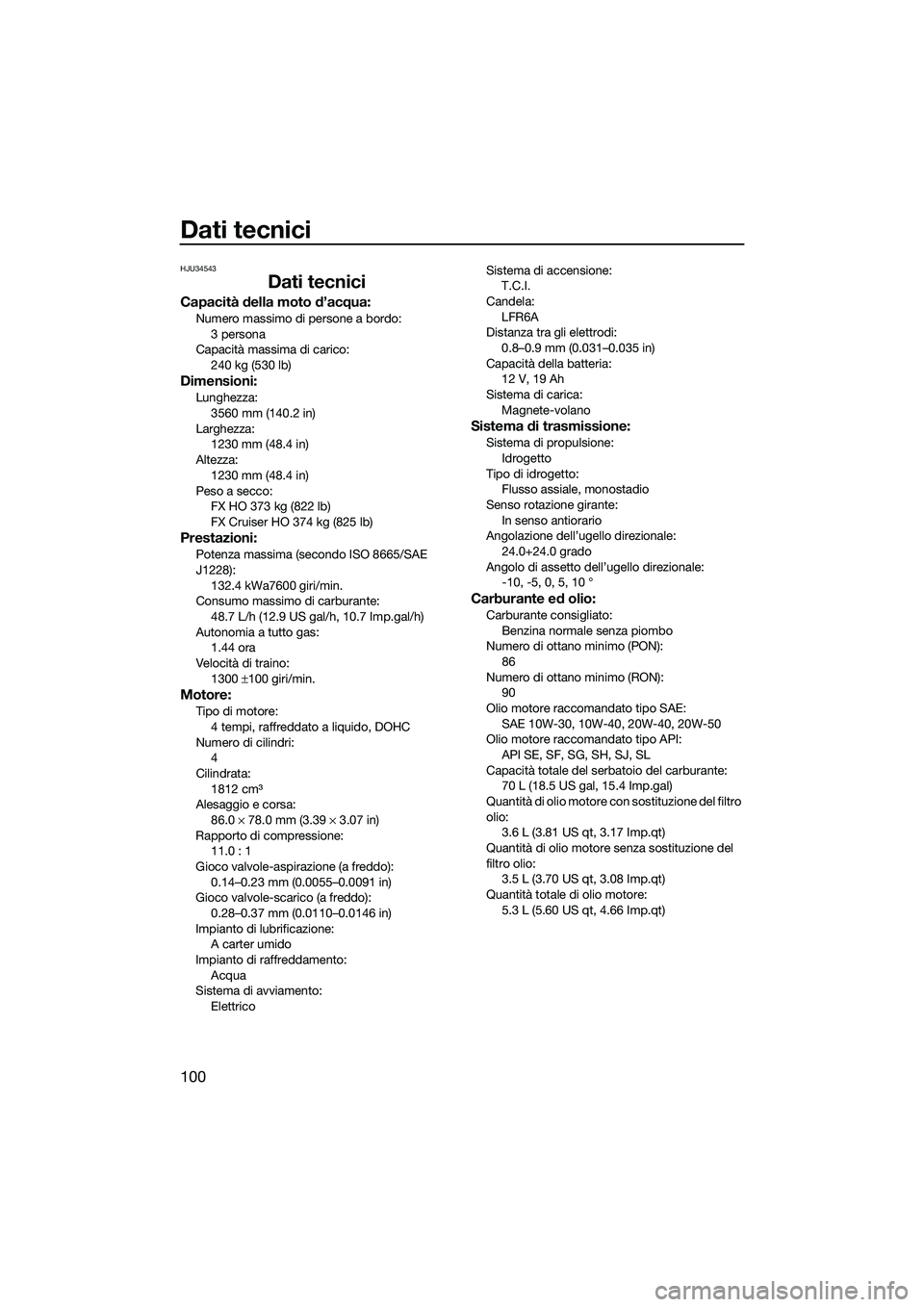

Dati tecnici
100
HJU34543
Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:3 persona
Capacità massima di carico: 240 kg (530 lb)
Dimensioni:
Lunghezza:
3560 mm (140.2 in)
Larghezza: 1230 mm (48.4 in)
Altezza: 1230 mm (48.4 in)
Peso a secco: FX HO 373 kg (822 lb)
FX Cruiser HO 374 kg (825 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):132.4 kWa7600 giri/min.
Consumo massimo di carburante:
48.7 L/h (12.9 US gal/h, 10.7 Imp.gal/h)
Autonomia a tutto gas: 1.44 ora
Velocità di traino: 1300 ±100 giri/min.
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri: 4
Cilindrata:
1812 cm³
Alesaggio e corsa: 86.0 × 78.0 mm (3.39 × 3.07 in)
Rapporto di compressione: 11.0 : 1
Gioco valvole-aspirazione (a freddo):
0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo): 0.28–0.37 mm (0.0110–0.0146 in)
Impianto di lubrificazione: A carter umido
Impianto di raffreddamento:
Acqua
Sistema di avviamento: Elettrico Sistema di accensione:
T.C.I.
Candela: LFR6A
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria: 12 V, 19 Ah
Sistema di carica: Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:Idrogetto
Tipo di idrogetto: Flusso assiale, monostadio
Senso rotazione girante: In senso antiorario
Angolazione dell’ugello direzionale:
24.0+24.0 grado
Angolo di assetto dell’ugello direzionale: -10, -5, 0, 5, 10 °
Carburante ed olio:
Carburante consigliato:
Benzina normale senza piombo
Numero di ottano minimo (PON): 86
Numero di ottano minimo (RON): 90
Olio motore raccomandato tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API: API SE, SF, SG, SH, SJ, SL
Capacità totale del serbatoio del carburante: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantità totale di olio motore:
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF2T73H0.book Page 100 Monday, September 23, 2013 2:33 PM

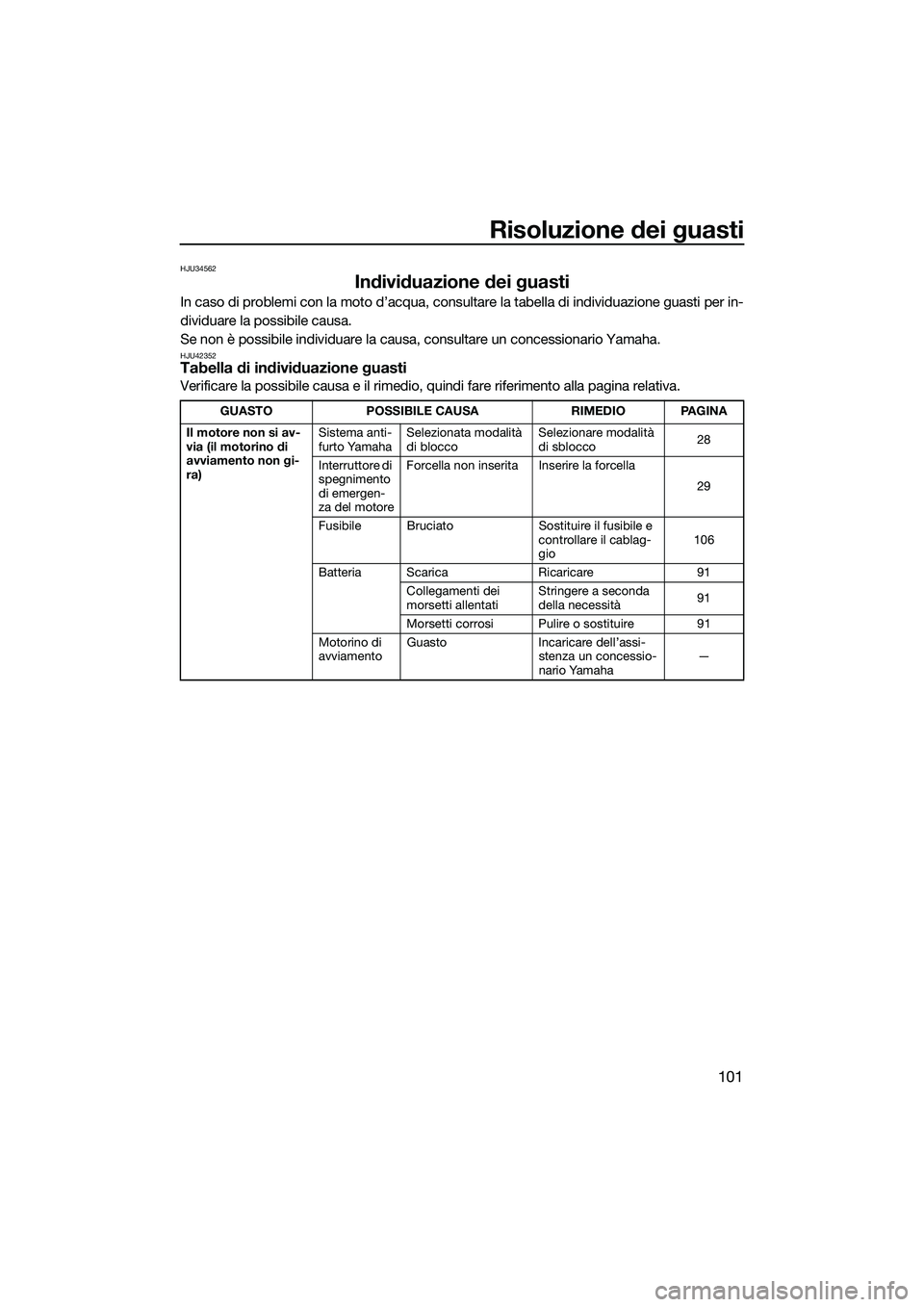

Risoluzione dei guasti
101
HJU34562
Individuazione dei guasti
In caso di problemi con la moto d’acqua, consultare la tabella di individuazione guasti per in-
dividuare la possibile causa.
Se non è possibile individuare la causa, consultare un concessionario Yamaha.
HJU42352Tabella di individuazione guasti
Verificare la possibile causa e il rimedio, quindi fare riferimento alla pagina relativa.
GUASTOPOSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si av-
via (il motorino di
avviamento non gi-
ra) Sistema anti-
furto Yamaha
Selezionata modalità
di blocco Selezionare modalità
di sblocco
28
Interruttore di
spegnimento
di emergen-
za del motore Forcella non inserita Inserire la forcella
29
Fusibile Bruciato Sostituire il fusibile e
controllare il cablag-
gio 106
Batteria Scarica Ricaricare91
Collegamenti dei
morsetti allentati Stringere a seconda
della necessità
91
Morsetti corrosi Pulire o sostituire 91
Motorino di
avviamento Guasto
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
UF2T72H0.book Page 101 Monday, July 22, 2013 2:37 PM

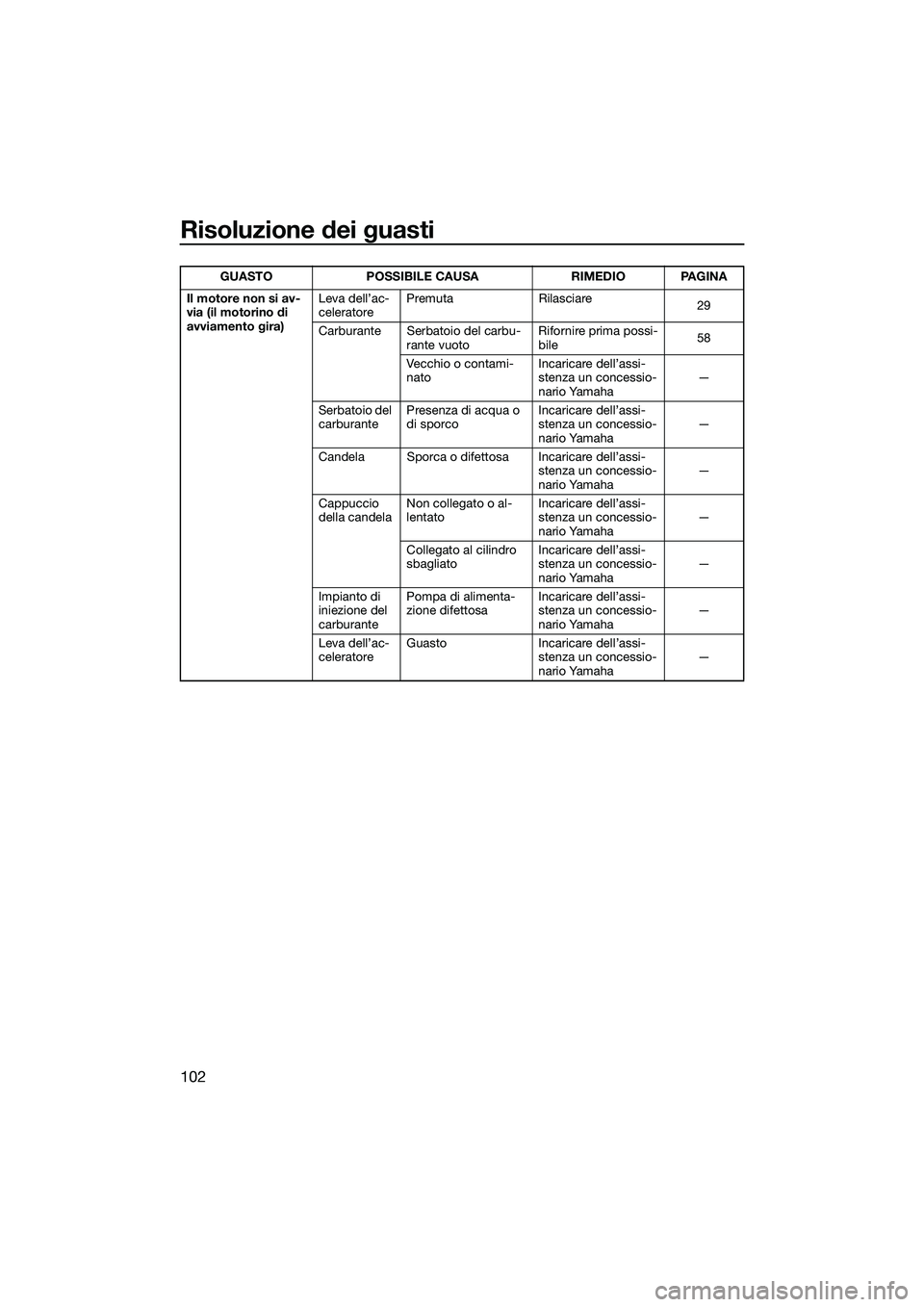

Risoluzione dei guasti
102
Il motore non si av-
via (il motorino di
avviamento gira)Leva dell’ac-
celeratore
Premuta Rilasciare
29
Carburante Serbatoio del carbu- rante vuoto Rifornire prima possi-
bile
58
Vecchio o contami-
nato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Serbatoio del
carburante Presenza di acqua o
di sporco Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Candela Sporca o difettosa Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Cappuccio
della candela Non collegato o al-
lentato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Collegato al cilindro
sbagliato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Impianto di
iniezione del
carburante Pompa di alimenta-
zione difettosa
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Leva dell’ac-
celeratore Guasto Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2T72H0.book Page 102 Monday, July 22, 2013 2:37 PM
