YAMAHA FX HO CRUISER 2022 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2022, Model line: FX HO CRUISER, Model: YAMAHA FX HO CRUISER 2022Pages: 144, PDF-Größe: 5.7 MB

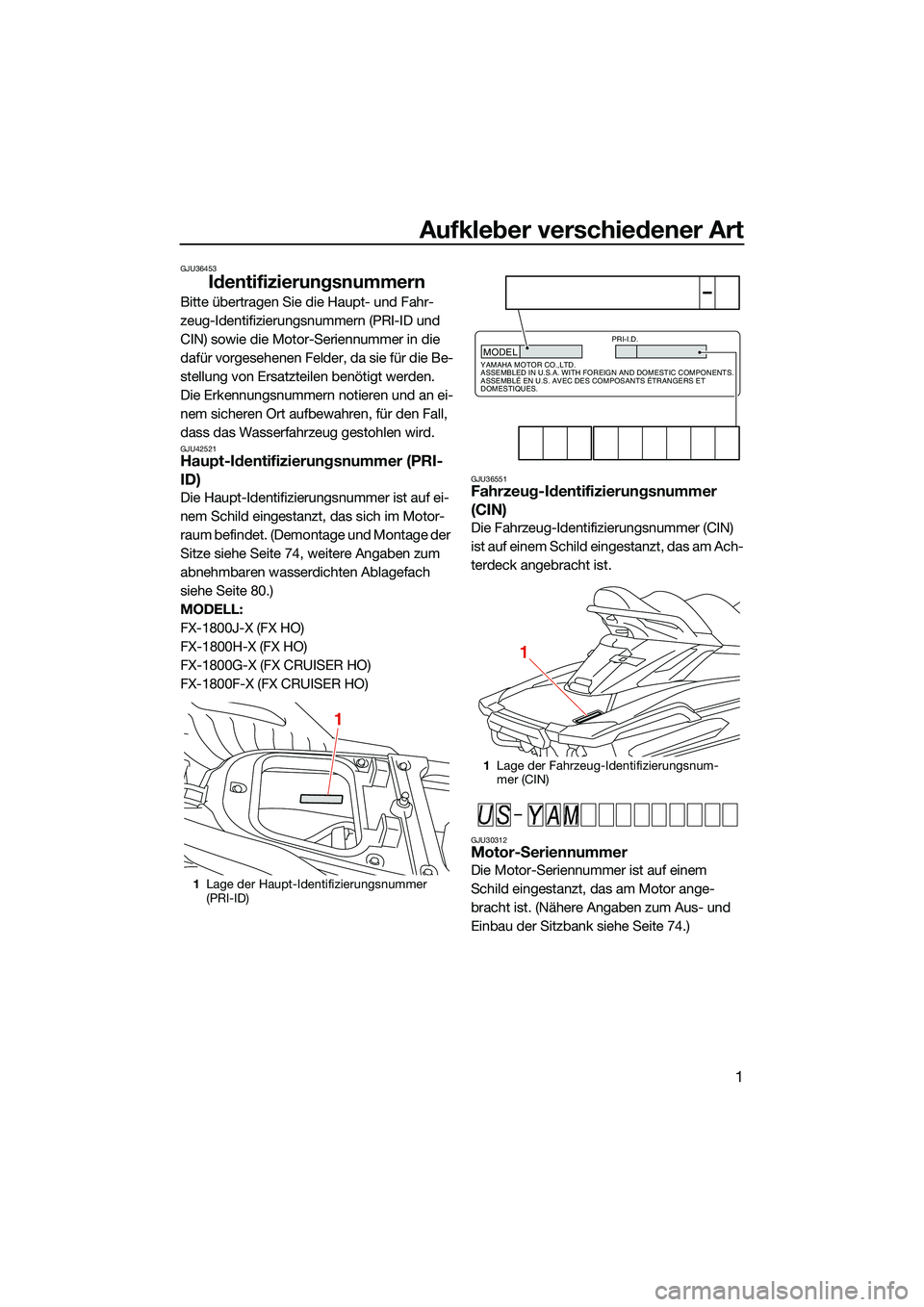

Page 11 of 144
Aufkleber verschiedener Art
1
GJU36453
Identifizierungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen benötigt werden.
Die Erkennungsnummern notieren und an ei-
nem sicheren Ort aufbewahren, für den Fall,
dass das Wasserfahrzeug gestohlen wird.
GJU42521Haupt-Identifizierungsnummer (PRI-
ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Demontage und Montage der
Sitze siehe Seite 74, weitere Angaben zum
abnehmbaren wasserdichten Ablagefach
siehe Seite 80.)
MODELL:
FX-1800J-X (FX HO)
FX-1800H-X (FX HO)
FX-1800G-X (FX CRUISER HO)
FX-1800F-X (FX CRUISER HO)
GJU36551Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer (CIN)
ist auf einem Schild eingestanzt, das am Ach-
terdeck angebracht ist.
GJU30312Motor-Seriennummer
Die Motor-Seriennummer ist auf einem
Schild eingestanzt, das am Motor ange-
bracht ist. (Nähere Angaben zum Aus- und
Einbau der Sitzbank siehe Seite 74.)1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1
1Lage der Fahrzeug-Identifizierungsnum-
mer (CIN)
MODELYAMAHA MOTOR CO.,LTD.
ASSEMBLED IN U.S.A. WITH FOREIGN AND DOMESTIC COMPONENTS.
ASSEMBLÉ EN U.S. AVEC DES COMPOSANTS ÉTRANGERS ET
DOMESTIQUES. PRI-I.D.
1
UF3V73G0.book Page 1 Tuesday, September 28, 2021 11:00 AM

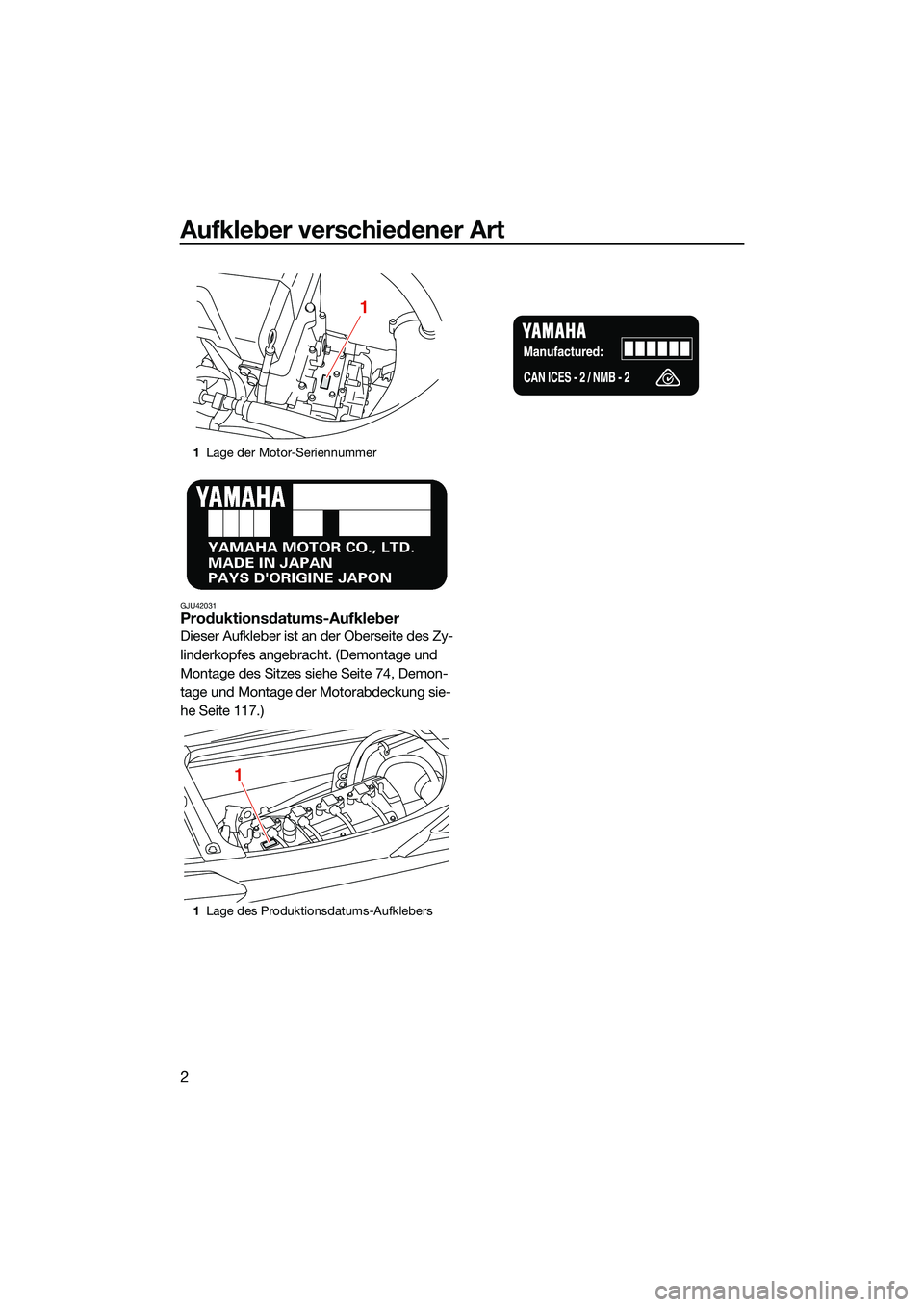

Page 12 of 144
Aufkleber verschiedener Art
2
GJU42031Produktionsdatums-Aufkleber
Dieser Aufkleber ist an der Oberseite des Zy-
linderkopfes angebracht. (Demontage und
Montage des Sitzes siehe Seite 74, Demon-
tage und Montage der Motorabdeckung sie-
he Seite 117.)
1Lage der Motor-Seriennummer
1 Lage des Produktionsdatums-Aufklebers
1
1
UF3V73G0.book Page 2 Tuesday, September 28, 2021 11:00 AM

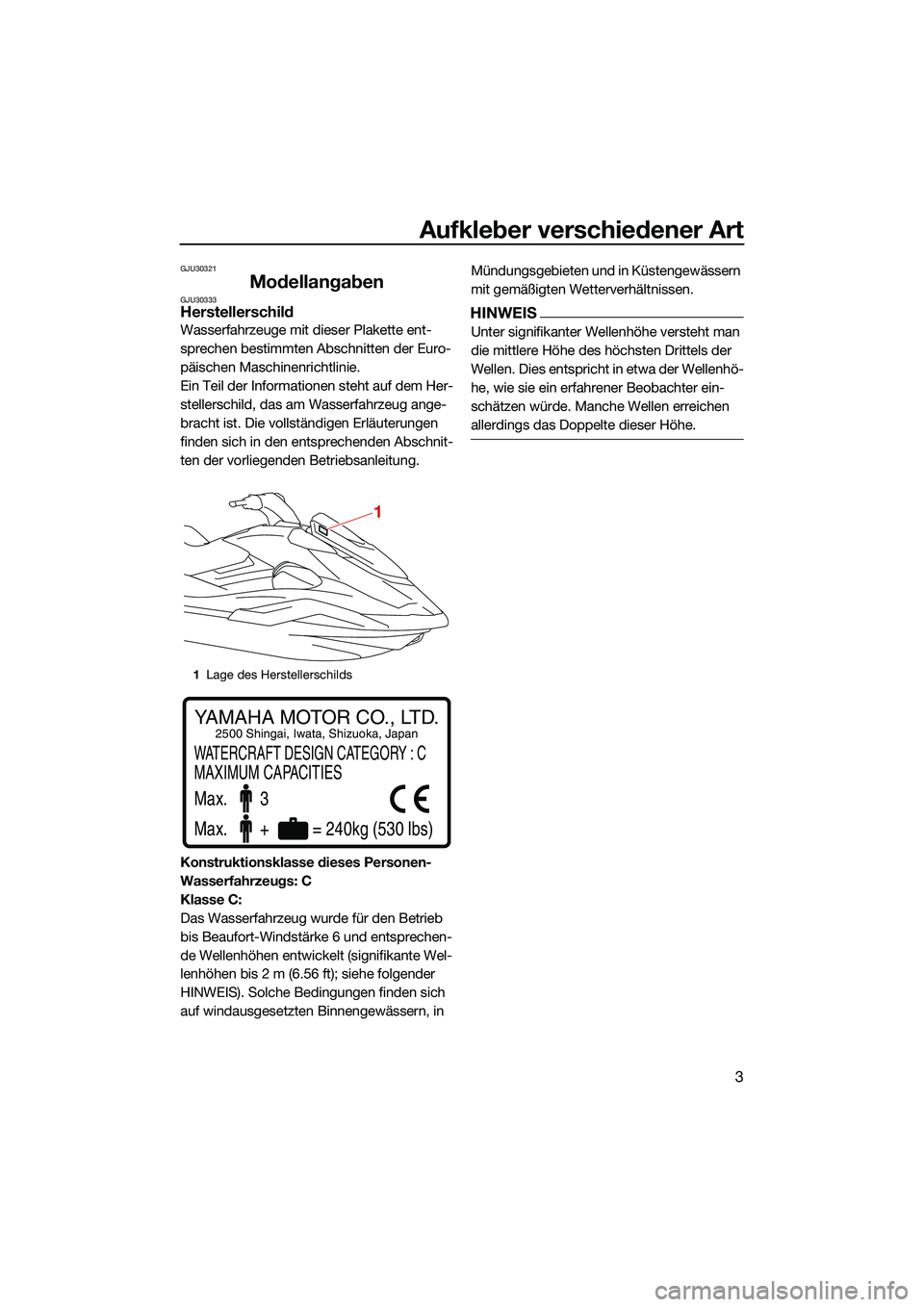

Page 13 of 144
Aufkleber verschiedener Art
3
GJU30321
ModellangabenGJU30333Herstellerschild
Wasserfahrzeuge mit dieser Plakette ent-
sprechen bestimmten Abschnitten der Euro-
päischen Maschinenrichtlinie.
Ein Teil der Informationen steht auf dem Her-
stellerschild, das am Wasserfahrzeug ange-
bracht ist. Die vollständigen Erläuterungen
finden sich in den entsprechenden Abschnit-
ten der vorliegenden Betriebsanleitung.
Konstruktionsklasse dieses Personen-
Wasserfahrzeugs: C
Klasse C:
Das Wasserfahrzeug wurde für den Betrieb
bis Beaufort-Windstärke 6 und entsprechen-
de Wellenhöhen entwickelt (signifikante Wel-
lenhöhen bis 2 m (6.56 ft); siehe folgender
HINWEIS). Solche Bedingungen finden sich
auf windausgesetzten Binnengewässern, in Mündungsgebieten und in Küstengewässern
mit gemäßigten Wetterverhältnissen.
HINWEIS
Unter signifikanter Wellenhöhe versteht man
die mittlere Höhe des höchsten Drittels der
Wellen. Dies entspricht in etwa der Wellenhö-
he, wie sie ein erfahrener Beobachter ein-
schätzen würde. Manche Wellen erreichen
allerdings das Doppelte dieser Höhe.
1
Lage des Herstellerschilds
1
YAMAHA MOTOR CO., LTD.
WATERCRAFT DESIGN CATEGORY : C
MAXIMUM CAPACITIES
2500 Shingai, Iwata, Shizuoka, Japan
Max. 3
Max. + = 240kg (530 lbs)
UF3V73G0.book Page 3 Tuesday, September 28, 2021 11:00 AM

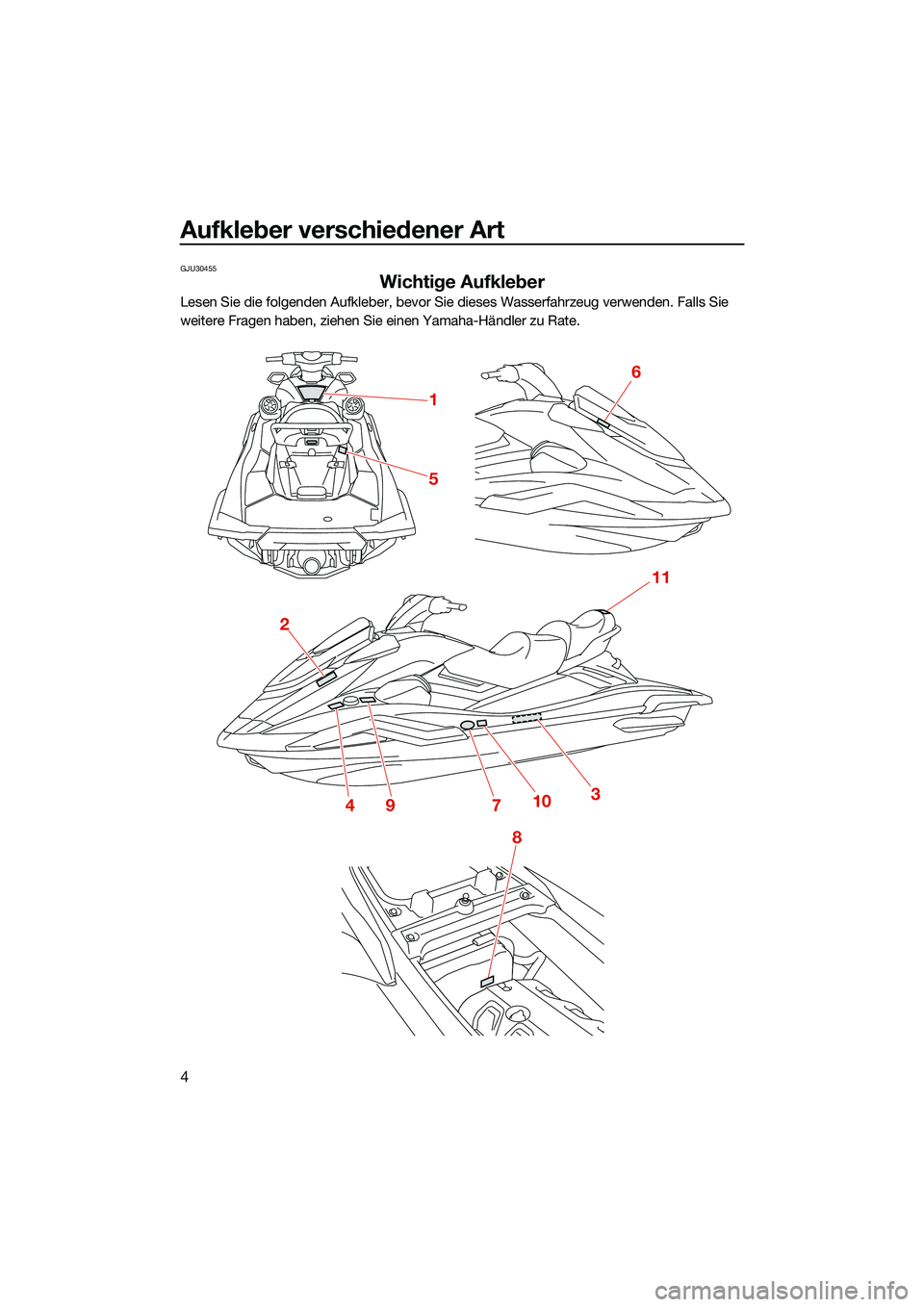

Page 14 of 144
Aufkleber verschiedener Art
4
GJU30455
Wichtige Aufkleber
Lesen Sie die folgenden Aufkleber, bevor Sie dieses Wasserfahrzeug verwenden. Falls Sie
weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu Rate.
1
5
2
8
491037
6
11
UF3V73G0.book Page 4 Tuesday, September 28, 2021 11:00 AM
Page 15 of 144
Aufkleber verschiedener Art
5
GJU35914Warnaufkleber
Sollten Aufkleber fehlen oder beschädigt sein, durch einen Yamaha-Händler ersetzen lassen.
1
UF3V73G0.book Page 5 Tuesday, September 28, 2021 11:00 AM

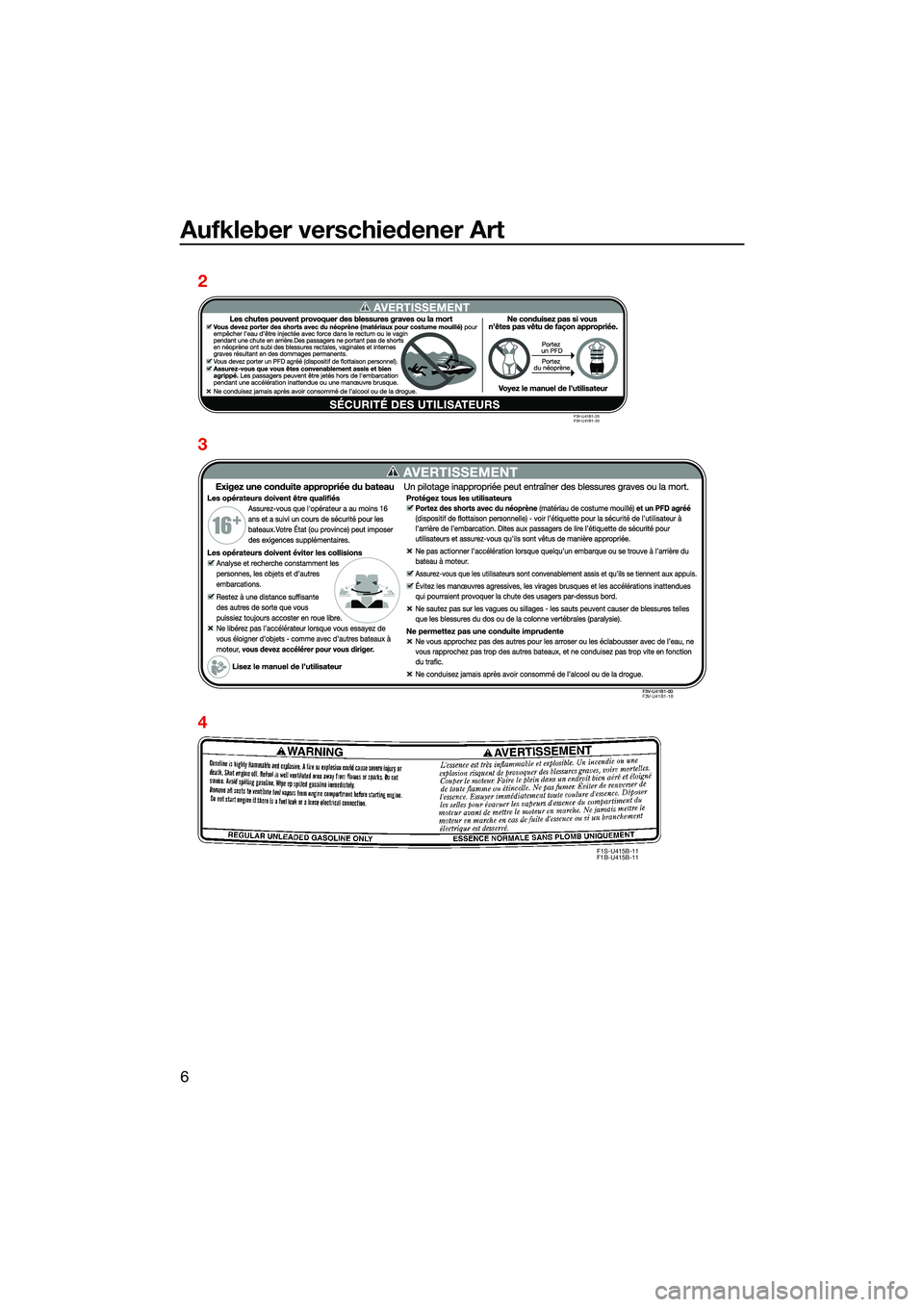

Page 16 of 144
Aufkleber verschiedener Art
6
F1S-U415B-11
F1B-U415B-11
2
3
4
F3V-U41B1-20
F3V-U41B1-30
F3V-U41B1-10
UF3V73G0.book Page 6 Tuesday, September 28, 2021 11:00 AM

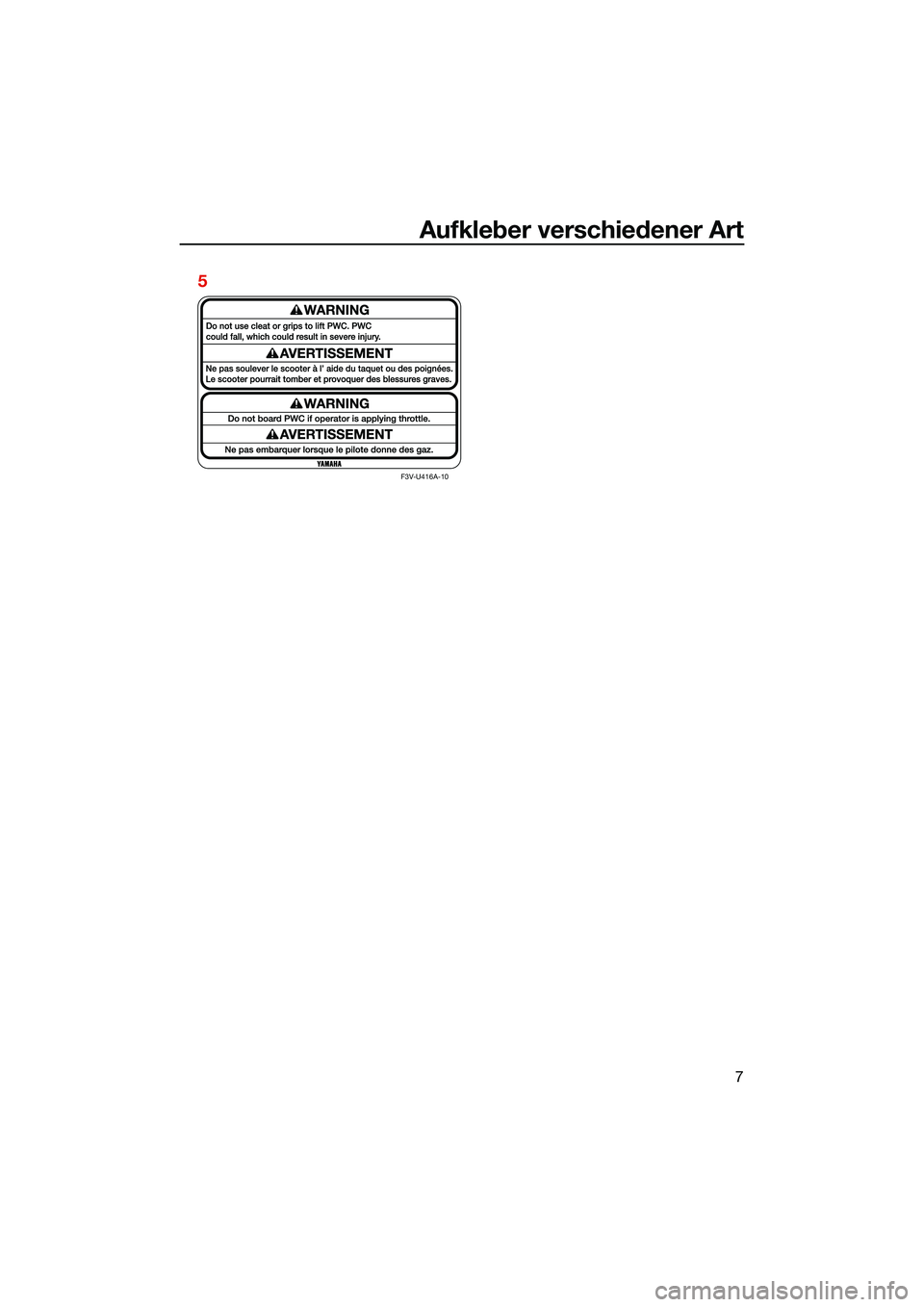

Page 17 of 144
Aufkleber verschiedener Art
7
5
F3V-U416A-10
UF3V73G0.book Page 7 Tuesday, September 28, 2021 11:00 AM

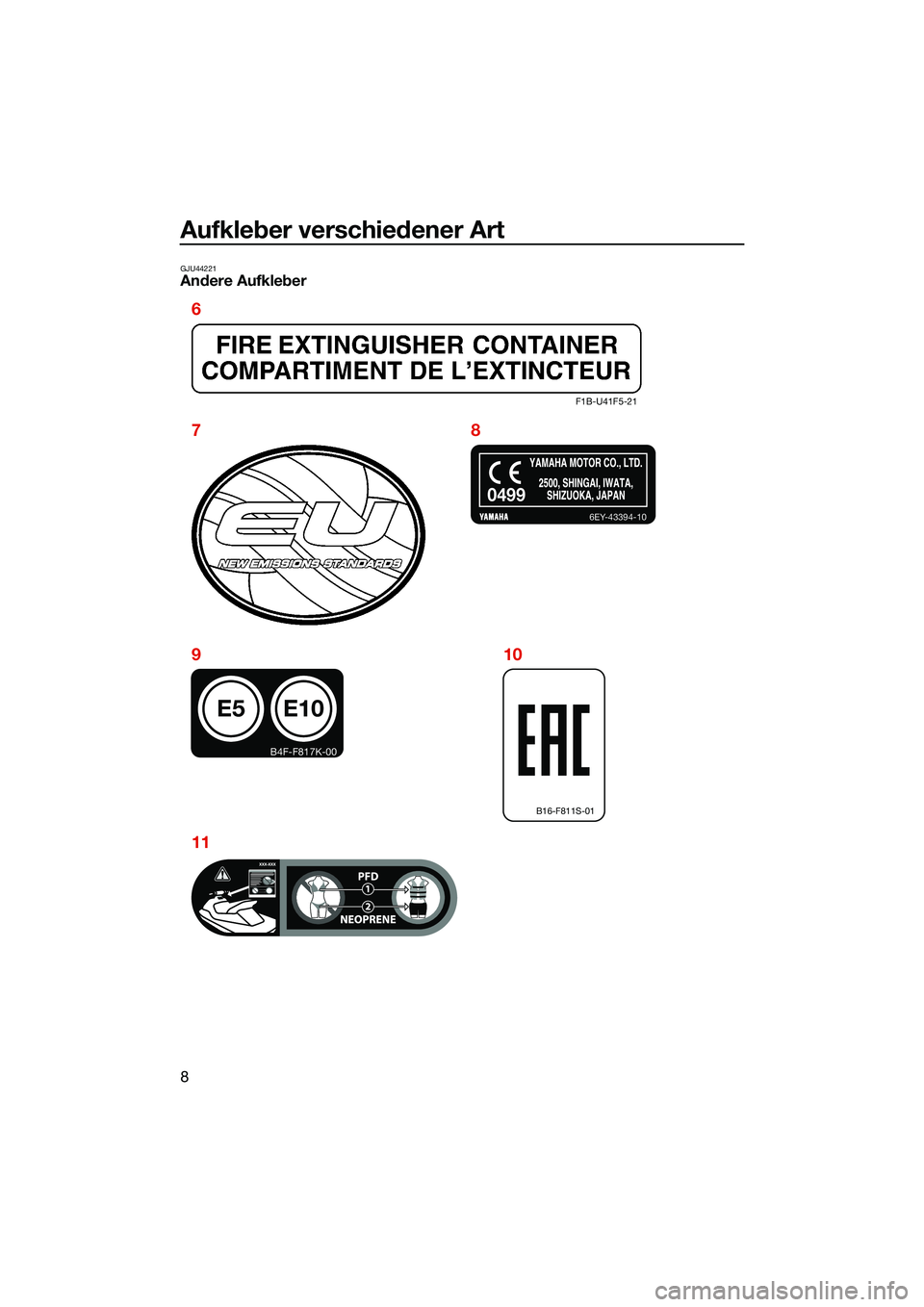

Page 18 of 144
Aufkleber verschiedener Art
8
GJU44221Andere Aufkleber
F1B-U41F5-21
6EY-43394-10
E5
B4F-F817K-00
E10
0499
B16-F811S-01
6
78
9
1110
UF3V73G0.book Page 8 Tuesday, September 28, 2021 11:00 AM

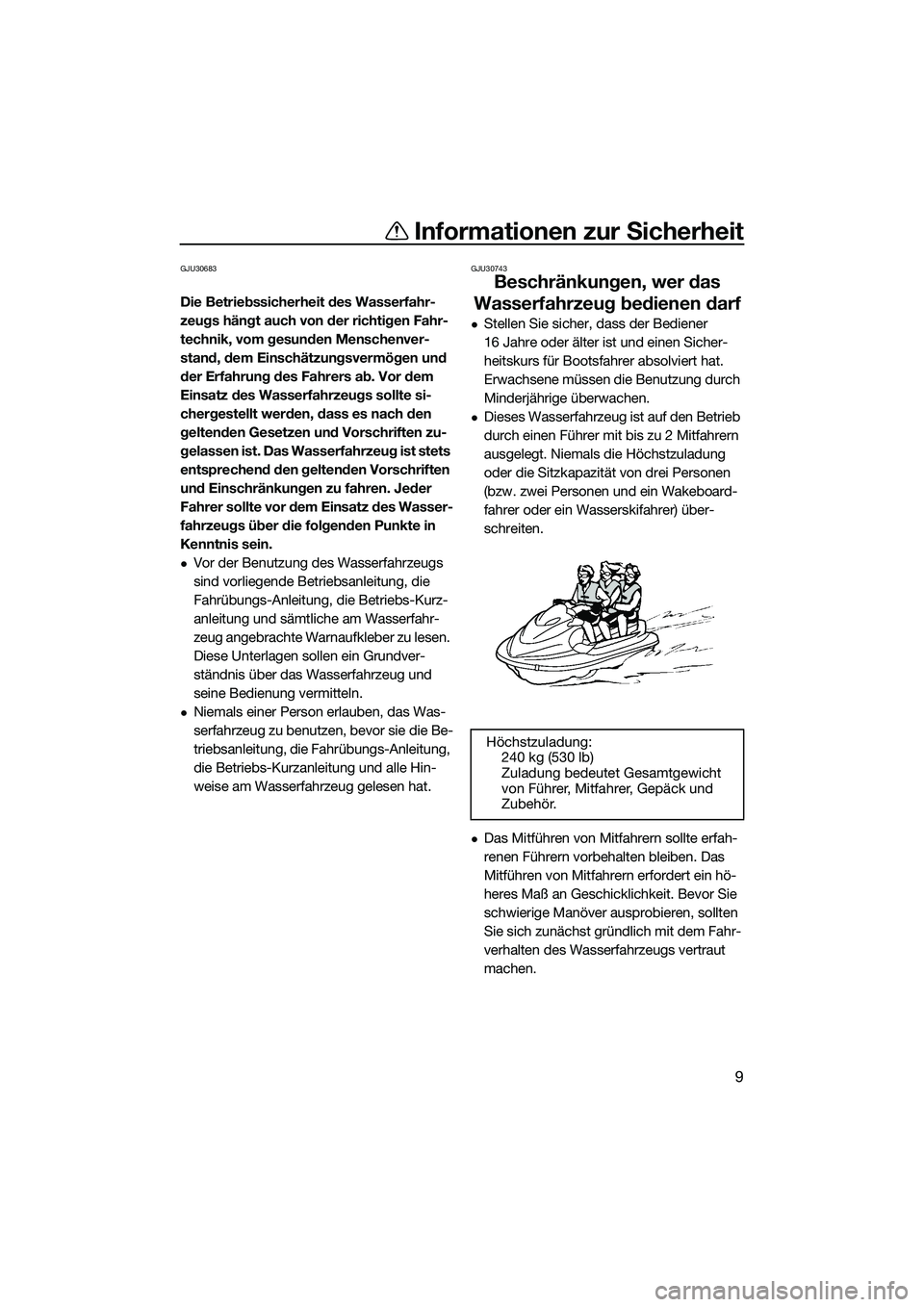

Page 19 of 144
Informationen zur Sicherheit
9
GJU30683
Die Betriebssicherheit des Wasserfahr-
zeugs hängt auch von der richtigen Fahr-
technik, vom gesunden Menschenver-
stand, dem Einschätzungsvermögen und
der Erfahrung des Fahrers ab. Vor dem
Einsatz des Wasserfahrzeugs sollte si-
chergestellt werden, dass es nach den
geltenden Gesetzen und Vorschriften zu-
gelassen ist. Das Wasserfahrzeug ist stets
entsprechend den geltenden Vorschriften
und Einschränkungen zu fahren. Jeder
Fahrer sollte vor dem Einsatz des Wasser-
fahrzeugs über die folgenden Punkte in
Kenntnis sein.
Vor der Benutzung des Wasserfahrzeugs
sind vorliegende Betriebsanleitung, die
Fahrübungs-Anleitung, die Betriebs-Kurz-
anleitung und sämtliche am Wasserfahr-
zeug angebrachte Warnaufkleber zu lesen.
Diese Unterlagen sollen ein Grundver-
ständnis über das Wasserfahrzeug und
seine Bedienung vermitteln.
Niemals einer Person erlauben, das Was-
serfahrzeug zu benutzen, bevor sie die Be-
triebsanleitung, die Fahrübungs-Anleitung,
die Betriebs-Kurzanleitung und alle Hin-
weise am Wasserfahrzeug gelesen hat.
GJU30743
Beschränkungen, wer das
Wasserfahrzeug bedienen darf
Stellen Sie sicher, dass der Bediener
16 Jahre oder älter ist und einen Sicher-
heitskurs für Bootsfahrer absolviert hat.
Erwachsene müssen die Benutzung durch
Minderjährige überwachen.
Dieses Wasserfahrzeug ist auf den Betrieb
durch einen Führer mit bis zu 2 Mitfahrern
ausgelegt. Niemals die Höchstzuladung
oder die Sitzkapazität von drei Personen
(bzw. zwei Personen und ein Wakeboard-
fahrer oder ein Wasserskifahrer) über-
schreiten.
Das Mitführen von Mitfahrern sollte erfah-
renen Führern vorbehalten bleiben. Das
Mitführen von Mitfahrern erfordert ein hö-
heres Maß an Geschicklichkeit. Bevor Sie
schwierige Manöver ausprobieren, sollten
Sie sich zunächst gründlich mit dem Fahr-
verhalten des Wasserfahrzeugs vertraut
machen. Höchstzuladung:
240 kg (530 lb)
Zuladung bedeutet Gesamtgewicht
von Führer, Mitfahrer, Gepäck und
Zubehör.
UF3V73G0.book Page 9 Tuesday, September 28, 2021 11:00 AM

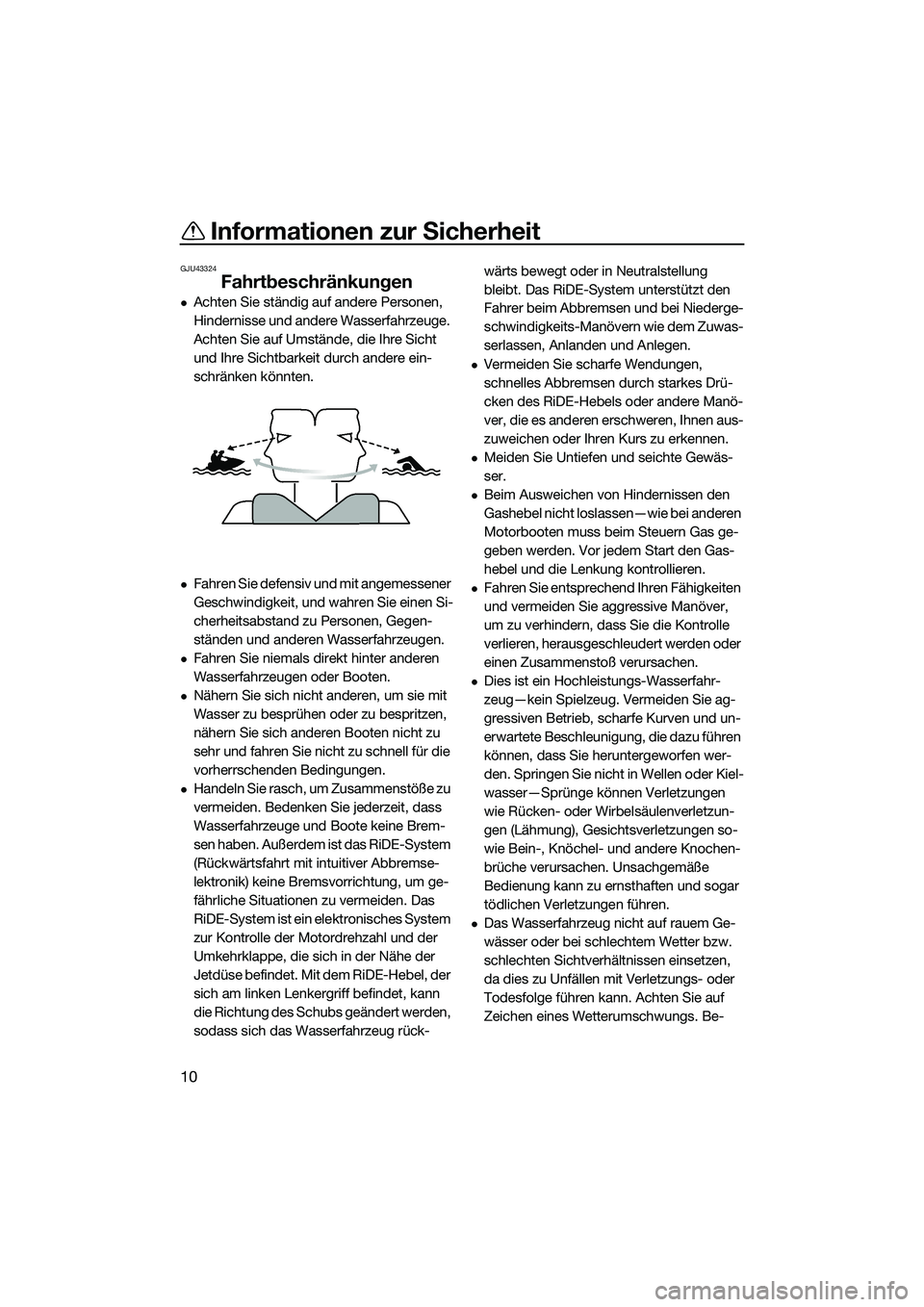

Page 20 of 144
Informationen zur Sicherheit
10
GJU43324
Fahrtbeschränkungen
Achten Sie ständig auf andere Personen,
Hindernisse und andere Wasserfahrzeuge.
Achten Sie auf Umstände, die Ihre Sicht
und Ihre Sichtbarkeit durch andere ein-
schränken könnten.
Fahren Sie defensiv und mit angemessener
Geschwindigkeit, und wahren Sie einen Si-
cherheitsabstand zu Personen, Gegen-
ständen und anderen Wasserfahrzeugen.
Fahren Sie niemals direkt hinter anderen
Wasserfahrzeugen oder Booten.
Nähern Sie sich nicht anderen, um sie mit
Wasser zu besprühen oder zu bespritzen,
nähern Sie sich anderen Booten nicht zu
sehr und fahren Sie nicht zu schnell für die
vorherrschenden Bedingungen.
Handeln Sie rasch, um Zusammenstöße zu
vermeiden. Bedenken Sie jederzeit, dass
Wasserfahrzeuge und Boote keine Brem-
sen haben. Außerdem ist das RiDE-System
(Rückwärtsfahrt mit intuitiver Abbremse-
lektronik) keine Bremsvorrichtung, um ge-
fährliche Situationen zu vermeiden. Das
RiDE-System ist ein elektronisches System
zur Kontrolle der Motordrehzahl und der
Umkehrklappe, die sich in der Nähe der
Jetdüse befindet. Mit dem RiDE-Hebel, der
sich am linken Lenkergriff befindet, kann
die Richtung des Schubs geändert werden,
sodass sich das Wasserfahrzeug rück-wärts bewegt oder in Neutralstellung
bleibt. Das RiDE-System unterstützt den
Fahrer beim Abbremsen und bei Niederge-
schwindigkeits-Manövern wie dem Zuwas-
serlassen, Anlanden und Anlegen.
Vermeiden Sie scharfe Wendungen,
schnelles Abbremsen durch starkes Drü-
cken des RiDE-Hebels oder andere Manö-
ver, die es anderen erschweren, Ihnen aus-
zuweichen oder Ihren Kurs zu erkennen.
Meiden Sie Untiefen und seichte Gewäs-
ser.
Beim Ausweichen von Hindernissen den
Gashebel nicht loslassen—wie bei anderen
Motorbooten muss beim Steuern Gas ge-
geben werden. Vor jedem Start den Gas-
hebel und die Lenkung kontrollieren.
Fahren Sie entsprechend Ihren Fähigkeiten
und vermeiden Sie aggressive Manöver,
um zu verhindern, dass Sie die Kontrolle
verlieren, herausgeschleudert werden oder
einen Zusammenstoß verursachen.
Dies ist ein Hochleistungs-Wasserfahr-
zeug—kein Spielzeug. Vermeiden Sie ag-
gressiven Betrieb, scharfe Kurven und un-
erwartete Beschleunigung, die dazu führen
können, dass Sie heruntergeworfen wer-
den. Springen Sie nicht in Wellen oder Kiel-
wasser—Sprünge können Verletzungen
wie Rücken- oder Wirbelsäulenverletzun-
gen (Lähmung), Gesichtsverletzungen so-
wie Bein-, Knöchel- und andere Knochen-
brüche verursachen. Unsachgemäße
Bedienung kann zu ernsthaften und sogar
tödlichen Verletzungen führen.
Das Wasserfahrzeug nicht auf rauem Ge-
wässer oder bei schlechtem Wetter bzw.
schlechten Sichtverhältnissen einsetzen,
da dies zu Unfällen mit Verletzungs- oder
Todesfolge führen kann. Achten Sie auf
Zeichen eines Wetterumschwungs. Be-
UF3V73G0.book Page 10 Tues
day, September 28, 2021 11:00 AM
