YAMAHA FX HO CRUISER 2022 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2022, Model line: FX HO CRUISER, Model: YAMAHA FX HO CRUISER 2022Pages: 144, PDF-Größe: 5.7 MB

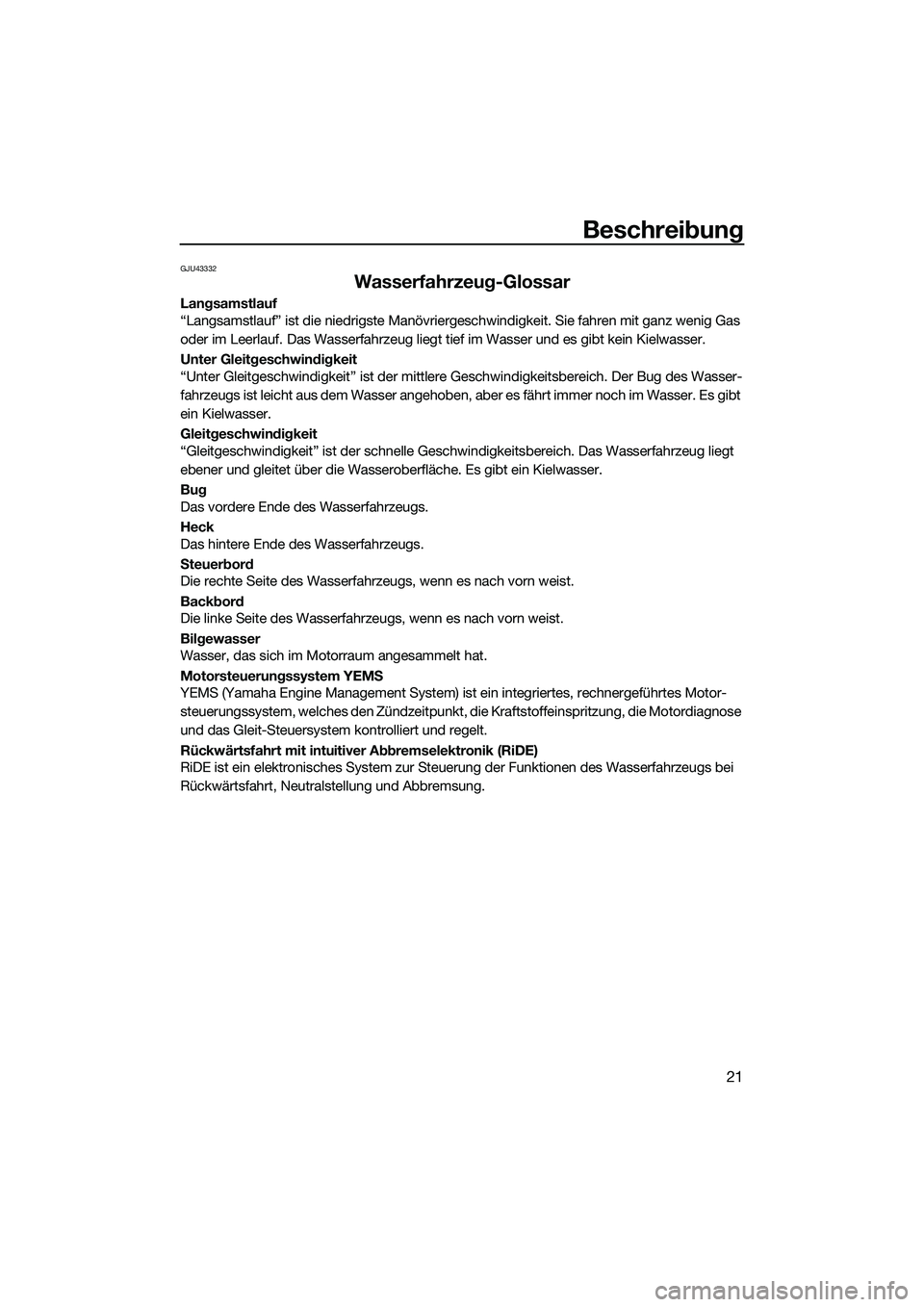

Page 31 of 144
Beschreibung
21
GJU43332
Wasserfahrzeug-Glossar
Langsamstlauf
“Langsamstlauf” ist die niedrigste Manövriergeschwindigkeit. Sie fahren mit ganz wenig Gas
oder im Leerlauf. Das Wasserfahrzeug liegt tief im Wasser und es gibt kein Kielwasser.
Unter Gleitgeschwindigkeit
“Unter Gleitgeschwindigkeit” ist der mittlere Geschwindigkeitsbereich. Der Bug des Wasser-
fahrzeugs ist leicht aus dem Wasser angehoben, aber es fährt immer noch im Wasser. Es gibt
ein Kielwasser.
Gleitgeschwindigkeit
“Gleitgeschwindigkeit” ist der schnelle Geschw indigkeitsbereich. Das Wasserfahrzeug liegt
ebener und gleitet über die Wasseroberfläche. Es gibt ein Kielwasser.
Bug
Das vordere Ende des Wasserfahrzeugs.
Heck
Das hintere Ende des Wasserfahrzeugs.
Steuerbord
Die rechte Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Backbord
Die linke Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Bilgewasser
Wasser, das sich im Motorraum angesammelt hat.
Motorsteuerungssystem YEMS
YEMS (Yamaha Engine Management System) ist ein integriertes, rechnergeführtes Motor-
steuerungssystem, welches den Zündzeitpunkt, die Kraftstoffeinspritzung, die Motordiagnose
und das Gleit-Steuersystem kontrolliert und regelt.
Rückwärtsfahrt mit intuitiver Abbremselektronik (RiDE)
RiDE ist ein elektronisches System zur Steuerung der Funktionen des Wasserfahrzeugs bei
Rückwärtsfahrt, Neutralstellung und Abbremsung.
UF3V73G0.book Page 21 Tues day, September 28, 2021 11:00 AM
Page 32 of 144
Beschreibung
22
GJU31012

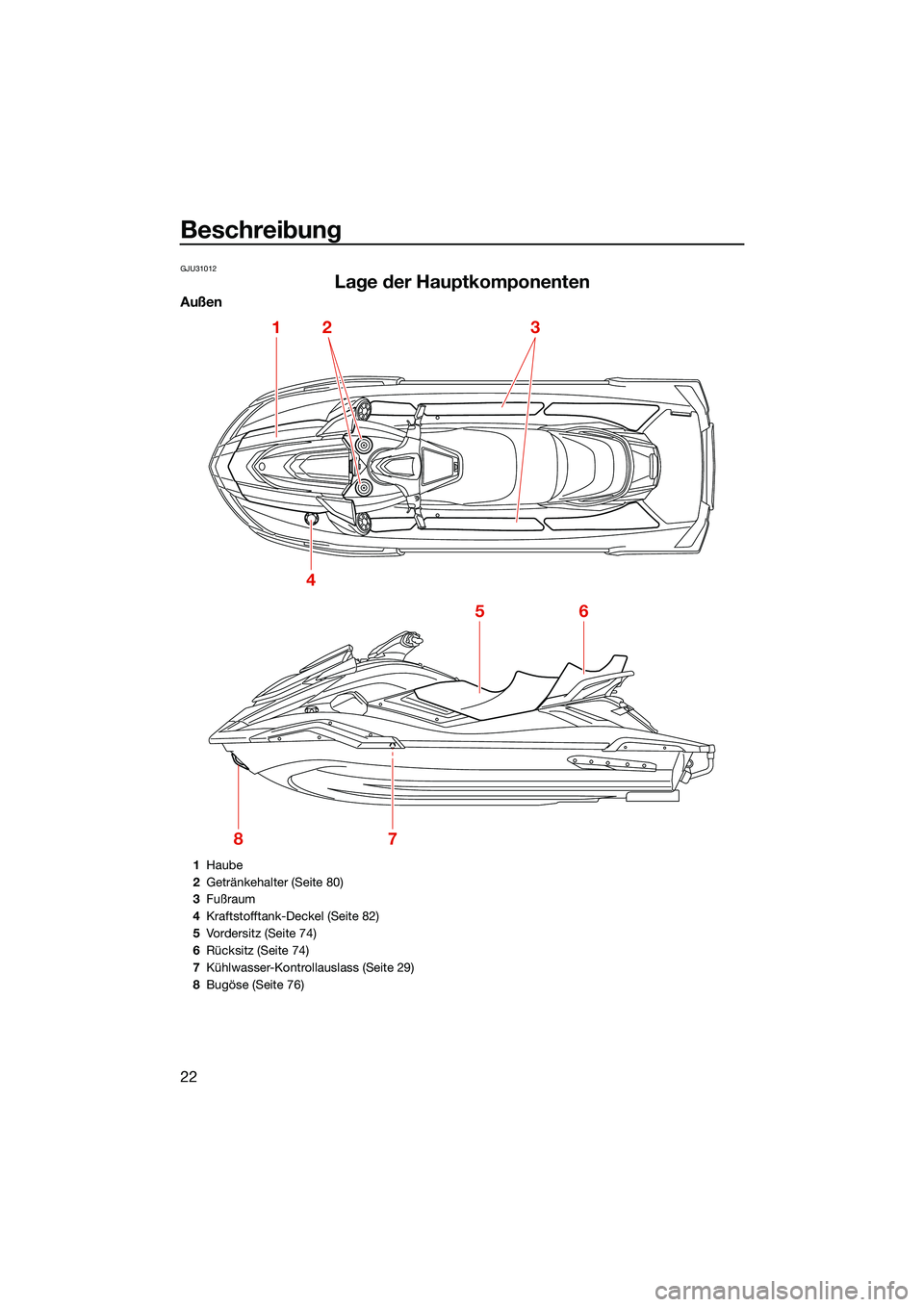

Lage der Hauptkomponenten
Außen
1
4
56
78
23
1Haube
2 Getränkehalter (Seite 80)
3 Fußraum
4 Kraftstofftank-Deckel (Seite 82)
5 Vordersitz (Seite 74)
6 Rücksitz (Seite 74)
7 Kühlwasser-Kontrollauslass (Seite 29)
8 Bugöse (Seite 76)
UF3V73G0.book Page 22 Tues day, September 28, 2021 11:00 AM

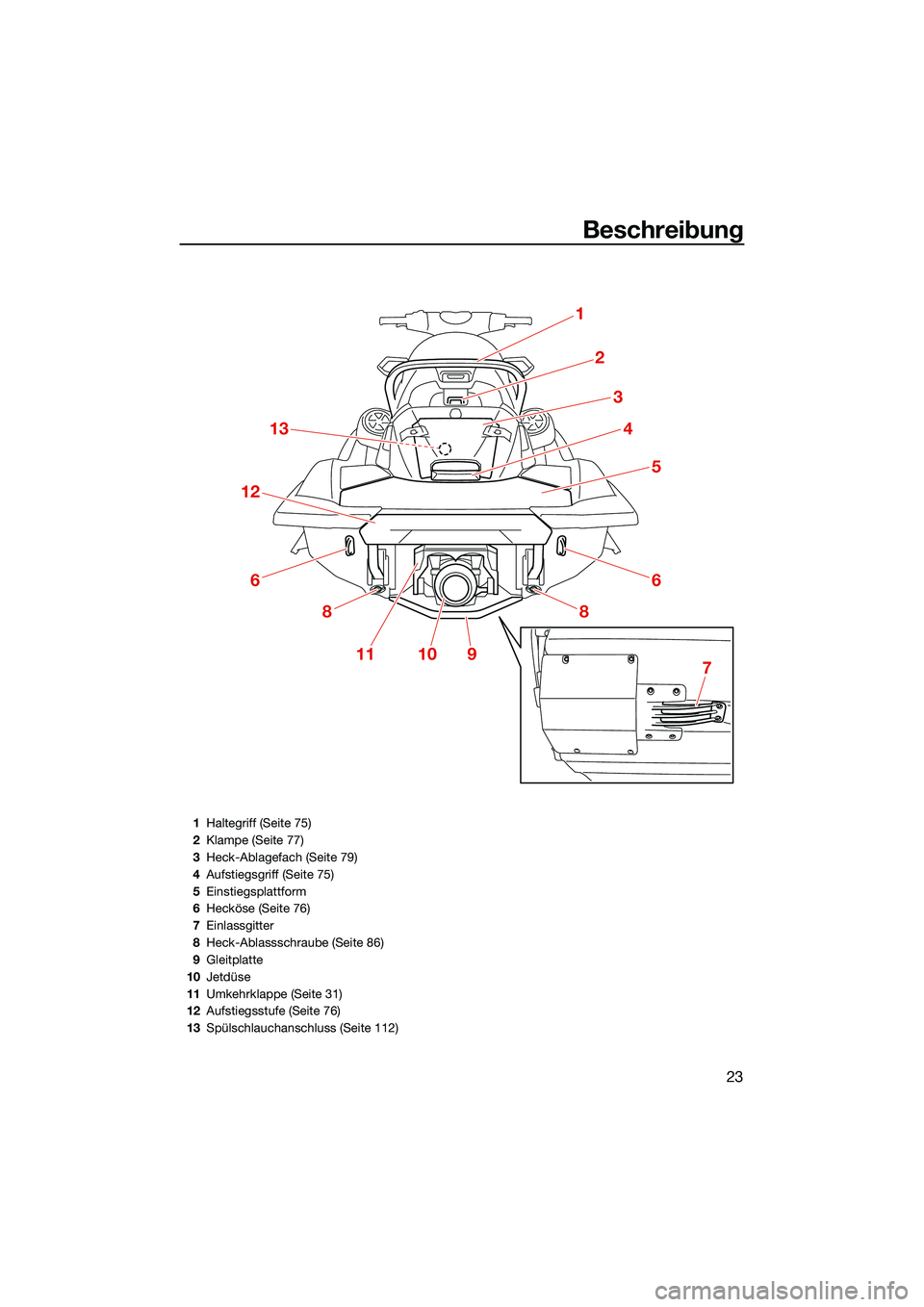

Page 33 of 144
Beschreibung
23
1
2
3
4
5
6
8
13
12
6
8
111097
1Haltegriff (Seite 75)
2 Klampe (Seite 77)
3 Heck-Ablagefach (Seite 79)
4 Aufstiegsgriff (Seite 75)
5 Einstiegsplattform
6 Hecköse (Seite 76)
7 Einlassgitter
8 Heck-Ablassschraube (Seite 86)
9 Gleitplatte
10 Jetdüse
11 Umkehrklappe (Seite 31)
12 Aufstiegsstufe (Seite 76)
13 Spülschlauchanschluss (Seite 112)
UF3V73G0.book Page 23 Tues day, September 28, 2021 11:00 AM

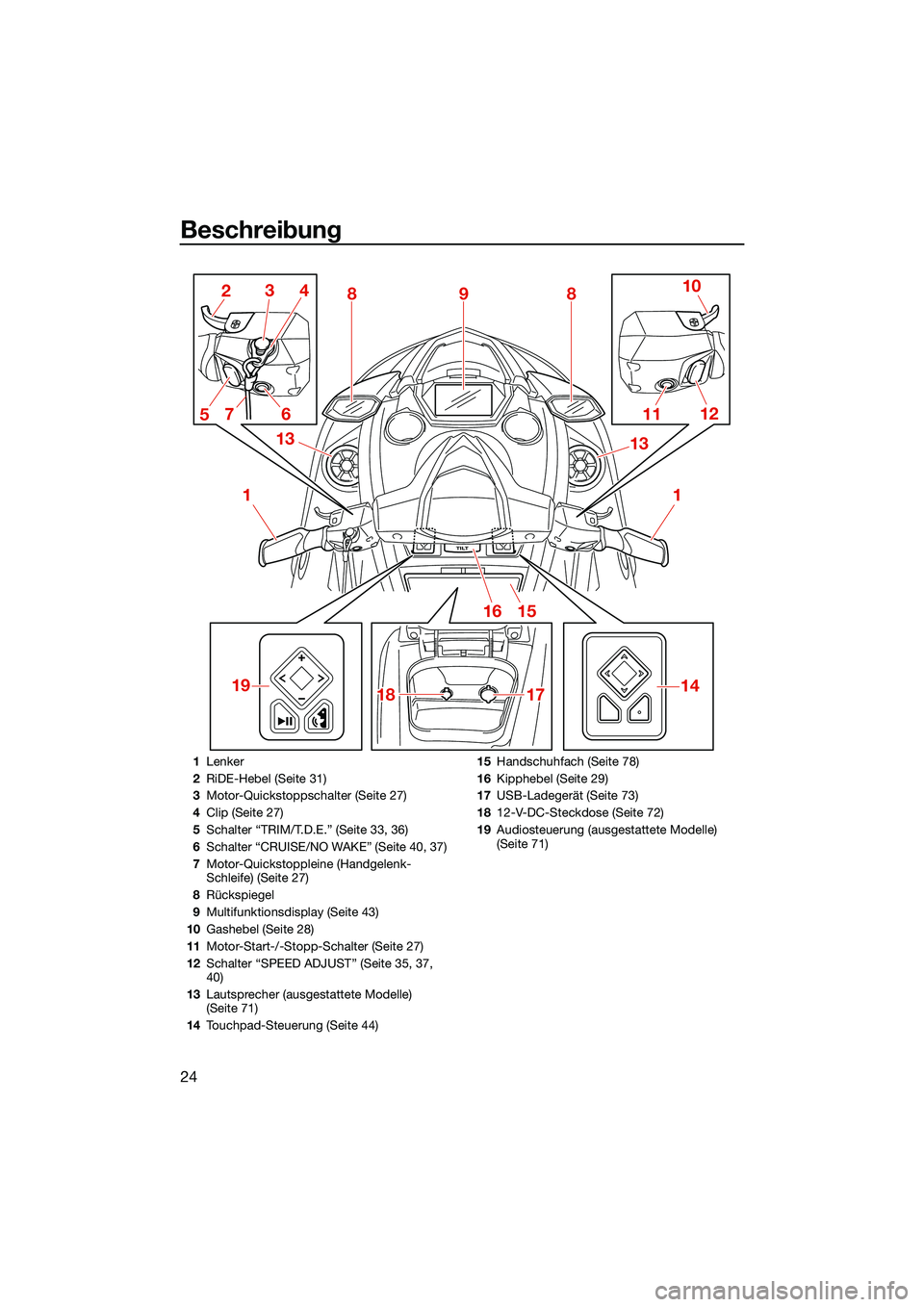

Page 34 of 144
Beschreibung
24
TILT
1
2
1112
18
1718 10
3
6 13
9
4
5
1516
1
1714
88
13
7
19
1 Lenker
2 RiDE-Hebel (Seite 31)
3 Motor-Quickstoppschalter (Seite 27)
4 Clip (Seite 27)
5 Schalter “TRIM/T.D.E.” (Seite 33, 36)
6 Schalter “CRUISE/NO WAKE” (Seite 40, 37)
7 Motor-Quickstoppleine (Handgelenk-
Schleife) (Seite 27)
8 Rückspiegel
9 Multifunktionsdisplay (Seite 43)
10 Gashebel (Seite 28)
11 Motor-Start-/-Stopp-Schalter (Seite 27)
12 Schalter “SPEED ADJUST” (Seite 35, 37,
40)
13 Lautsprecher (ausgestattete Modelle)
(Seite 71)
14 Touchpad-Steuerung (Seite 44) 15
Handschuhfach (Seite 78)
16 Kipphebel (Seite 29)
17 USB-Ladegerät (Seite 73)
18 12-V-DC-Steckdose (Seite 72)
19 Audiosteuerung (ausgestattete Modelle)
(Seite 71)
UF3V73G0.book Page 24 Tues day, September 28, 2021 11:00 AM

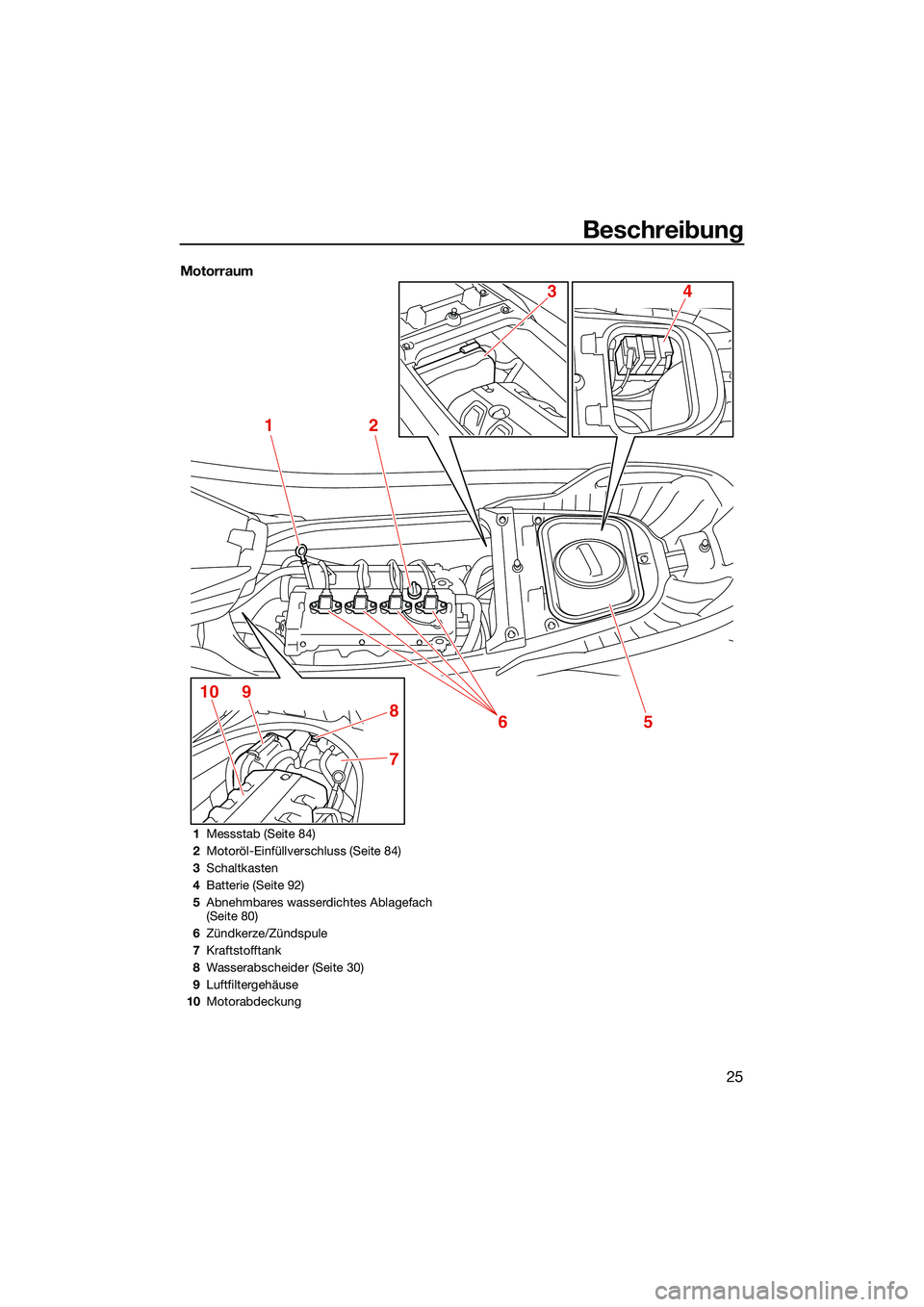

Page 35 of 144
Beschreibung
25
Motorraum
12
5
7
8
9106
43
1Messstab (Seite 84)
2 Motoröl-Einfüllverschluss (Seite 84)
3 Schaltkasten
4 Batterie (Seite 92)
5 Abnehmbares wasserdichtes Ablagefach
(Seite 80)
6 Zündkerze/Zündspule
7 Kraftstofftank
8 Wasserabscheider (Seite 30)
9 Luftfiltergehäuse
10 Motorabdeckung
UF3V73G0.book Page 25 Tues day, September 28, 2021 11:00 AM

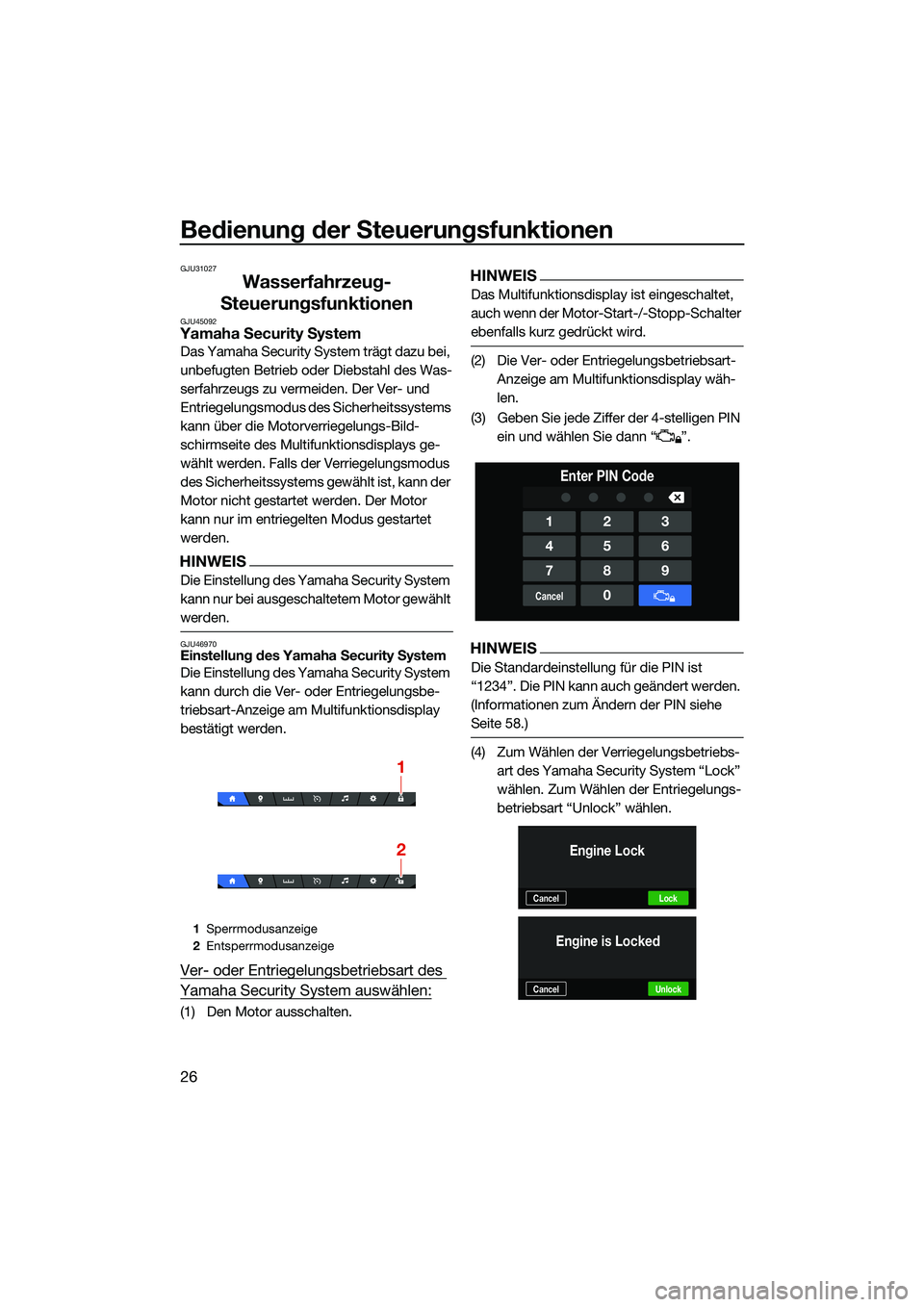

Page 36 of 144
Bedienung der Steuerungsfunktionen
26
GJU31027
Wasserfahrzeug-
Steuerungsfunktionen
GJU45092Yamaha Security System
Das Yamaha Security System trägt dazu bei,
unbefugten Betrieb oder Diebstahl des Was-
serfahrzeugs zu vermeiden. Der Ver- und
Entriegelungsmodus des Sicherheitssystems
kann über die Motorverriegelungs-Bild-
schirmseite des Multifunktionsdisplays ge-
wählt werden. Falls der Verriegelungsmodus
des Sicherheitssystems gewählt ist, kann der
Motor nicht gestartet werden. Der Motor
kann nur im entriegelten Modus gestartet
werden.
HINWEIS
Die Einstellung des Yamaha Security System
kann nur bei ausgeschaltetem Motor gewählt
werden.
GJU46970Einstellung des Yamaha Security System
Die Einstellung des Yamaha Security System
kann durch die Ver- oder Entriegelungsbe-
triebsart-Anzeige am Multifunktionsdisplay
bestätigt werden.
Ver- oder Entriegelungsbetriebsart des
Yamaha Security System auswählen:
(1) Den Motor ausschalten.
HINWEIS
Das Multifunktionsdisplay ist eingeschaltet,
auch wenn der Motor-Start-/-Stopp-Schalter
ebenfalls kurz gedrückt wird.
(2) Die Ver- oder Entriegelungsbetriebsart-
Anzeige am Multifunktionsdisplay wäh-
len.
(3) Geben Sie jede Ziffer der 4-stelligen PIN ein und wählen Sie dann “ ”.
HINWEIS
Die Standardeinstellung für die PIN ist
“1234”. Die PIN kann auch geändert werden.
(Informationen zum Ändern der PIN siehe
Seite 58.)
(4) Zum Wählen der Verriegelungsbetriebs-art des Yamaha Security System “Lock”
wählen. Zum Wählen der Entriegelungs-
betriebsart “Unlock” wählen.
1Sperrmodusanzeige
2 Entsperrmodusanzeige
2
1
123
456
789
Cancel0
Enter PIN Code
CancelLock
Engine Lock
CancelUnlock
Engine is Locked
UF3V73G0.book Page 26 Tues day, September 28, 2021 11:00 AM

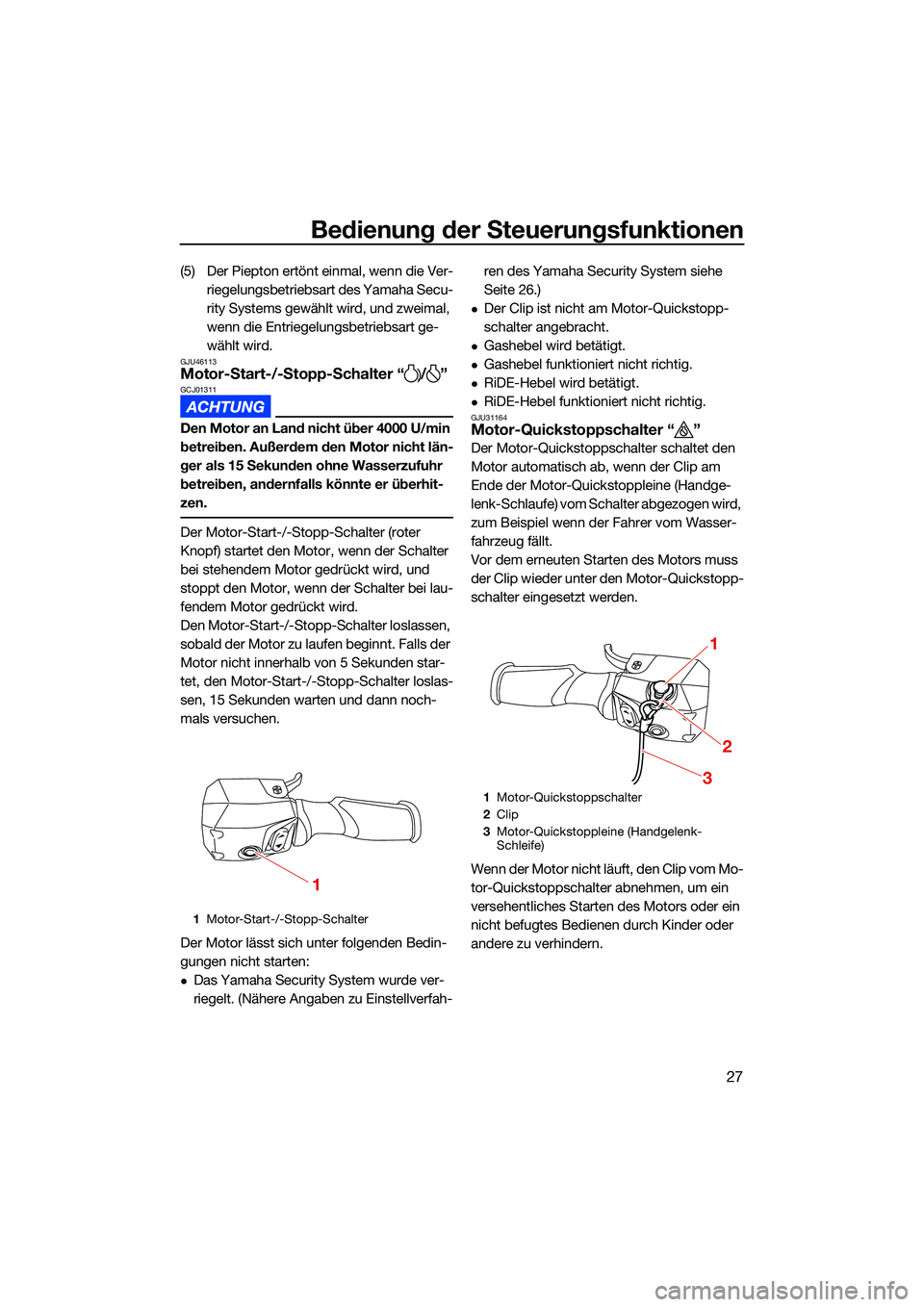

Page 37 of 144
Bedienung der Steuerungsfunktionen
27
(5) Der Piepton ertönt einmal, wenn die Ver-riegelungsbetriebsart des Yamaha Secu-
rity Systems gewählt wird, und zweimal,
wenn die Entriegelungsbetriebsart ge-
wählt wird.
GJU46113Motor-Start-/-Stopp-Schalter “ / ”GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Der Motor-Start-/-Stopp-Schalter (roter
Knopf) startet den Motor, wenn der Schalter
bei stehendem Motor gedrückt wird, und
stoppt den Motor, wenn der Schalter bei lau-
fendem Motor gedrückt wird.
Den Motor-Start-/-Stopp-Schalter loslassen,
sobald der Motor zu laufen beginnt. Falls der
Motor nicht innerhalb von 5 Sekunden star-
tet, den Motor-Start-/-Stopp-Schalter loslas-
sen, 15 Sekunden warten und dann noch-
mals versuchen.
Der Motor lässt sich unter folgenden Bedin-
gungen nicht starten:
Das Yamaha Security System wurde ver-
riegelt. (Nähere Angaben zu Einstellverfah- ren des Yamaha Security System siehe
Seite 26.)
Der Clip ist nicht am Motor-Quickstopp-
schalter angebracht.
Gashebel wird betätigt.
Gashebel funktioniert nicht richtig.
RiDE-Hebel wird betätigt.
RiDE-Hebel funktioniert nicht richtig.GJU31164Motor-Quickstoppschalter “ ”
Der Motor-Quickstoppschalter schaltet den
Motor automatisch ab, wenn der Clip am
Ende der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) vom Schalter abgezogen wird,
zum Beispiel wenn der Fahrer vom Wasser-
fahrzeug fällt.
Vor dem erneuten Starten des Motors muss
der Clip wieder unter den Motor-Quickstopp-
schalter eingesetzt werden.
Wenn der Motor nicht läuft, den Clip vom Mo-
tor-Quickstoppschalter abnehmen, um ein
versehentliches Starten des Motors oder ein
nicht befugtes Bedienen durch Kinder oder
andere zu verhindern.
1
Motor-Start-/-Stopp-Schalter
1
1Motor-Quickstoppschalter
2 Clip
3 Motor-Quickstoppleine (Handgelenk-
Schleife)
1
2
3
UF3V73G0.book Page 27 Tues day, September 28, 2021 11:00 AM

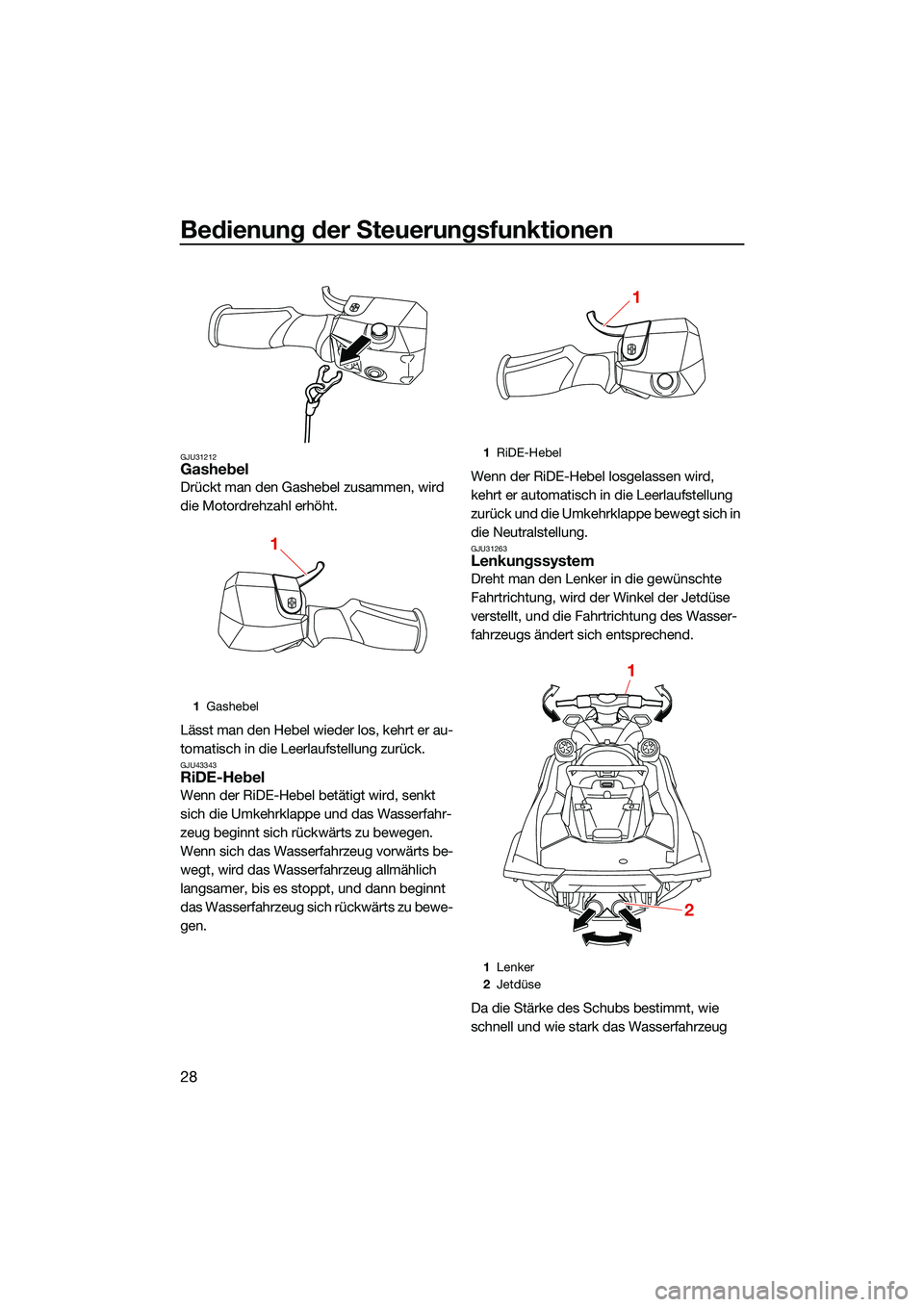

Page 38 of 144
Bedienung der Steuerungsfunktionen
28
GJU31212Gashebel
Drückt man den Gashebel zusammen, wird
die Motordrehzahl erhöht.
Lässt man den Hebel wieder los, kehrt er au-
tomatisch in die Leerlaufstellung zurück.
GJU43343RiDE-Hebel
Wenn der RiDE-Hebel betätigt wird, senkt
sich die Umkehrklappe und das Wasserfahr-
zeug beginnt sich rückwärts zu bewegen.
Wenn sich das Wasserfahrzeug vorwärts be-
wegt, wird das Wasserfahrzeug allmählich
langsamer, bis es stoppt, und dann beginnt
das Wasserfahrzeug sich rückwärts zu bewe-
gen.Wenn der RiDE-Hebel losgelassen wird,
kehrt er automatisch in die Leerlaufstellung
zurück und die Umkehrklappe bewegt sich in
die Neutralstellung.
GJU31263Lenkungssystem
Dreht man den Lenker in die gewünschte
Fahrtrichtung, wird der Winkel der Jetdüse
verstellt, und die Fahrtrichtung des Wasser-
fahrzeugs ändert sich entsprechend.
Da die Stärke des Schubs bestimmt, wie
schnell und wie stark das Wasserfahrzeug
1
Gashebel
1
1RiDE-Hebel
1 Lenker
2 Jetdüse
1
1
2
UF3V73G0.book Page 28 Tues day, September 28, 2021 11:00 AM

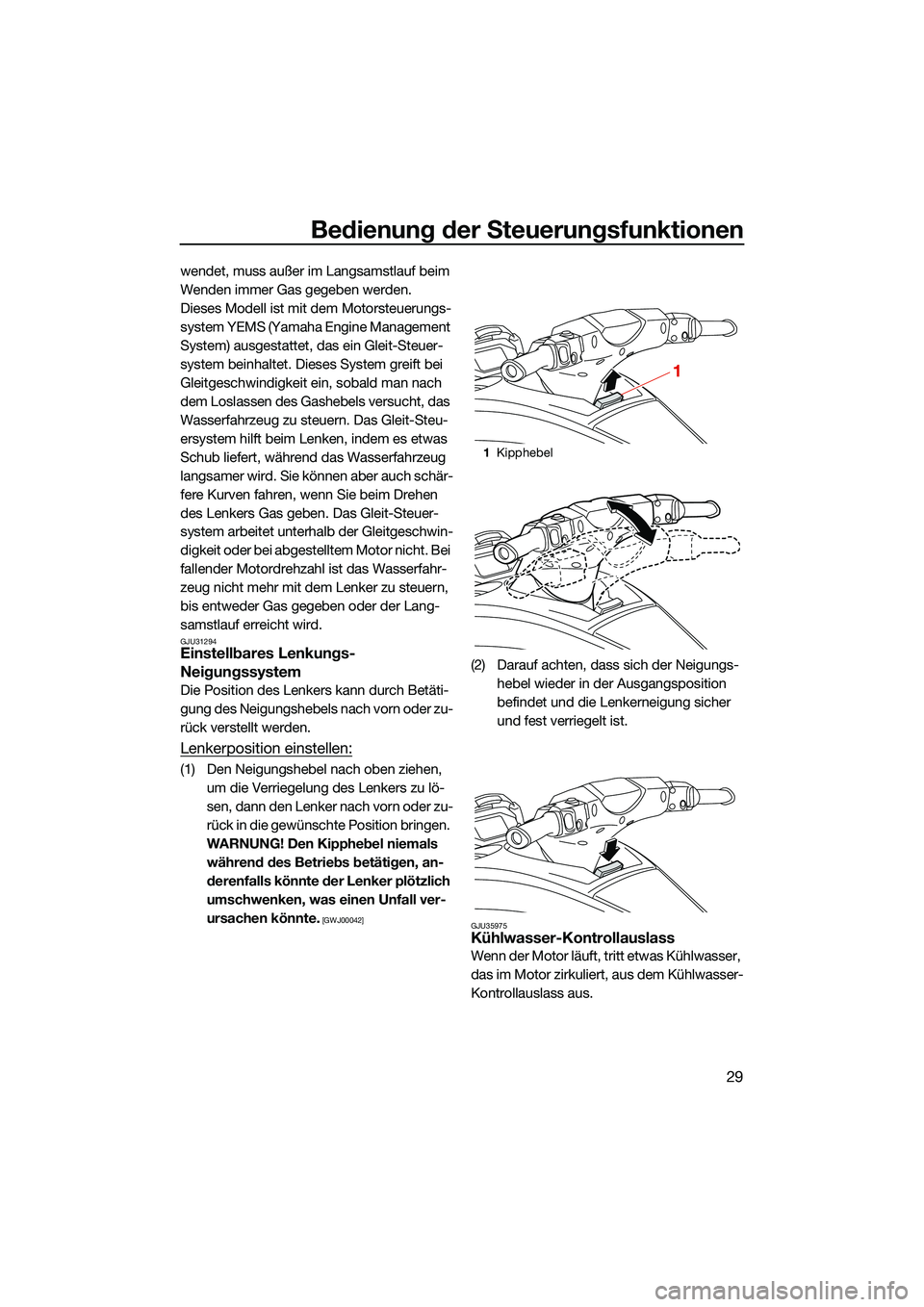

Page 39 of 144
Bedienung der Steuerungsfunktionen
29
wendet, muss außer im Langsamstlauf beim
Wenden immer Gas gegeben werden.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, das ein Gleit-Steuer-
system beinhaltet. Dieses System greift bei
Gleitgeschwindigkeit ein, sobald man nach
dem Loslassen des Gashebels versucht, das
Wasserfahrzeug zu steuern. Das Gleit-Steu-
ersystem hilft beim Lenken, indem es etwas
Schub liefert, während das Wasserfahrzeug
langsamer wird. Sie können aber auch schär-
fere Kurven fahren, wenn Sie beim Drehen
des Lenkers Gas geben. Das Gleit-Steuer-
system arbeitet unterhalb der Gleitgeschwin-
digkeit oder bei abgestelltem Motor nicht. Bei
fallender Motordrehzahl ist das Wasserfahr-
zeug nicht mehr mit dem Lenker zu steuern,
bis entweder Gas gegeben oder der Lang-
samstlauf erreicht wird.
GJU31294Einstellbares Lenkungs-
Neigungssystem
Die Position des Lenkers kann durch Betäti-
gung des Neigungshebels nach vorn oder zu-
rück verstellt werden.
Lenkerposition einstellen:
(1) Den Neigungshebel nach oben ziehen, um die Verriegelung des Lenkers zu lö-
sen, dann den Lenker nach vorn oder zu-
rück in die gewünschte Position bringen.
WARNUNG! Den Kipphebel niemals während des Betriebs betätigen, an-
derenfalls könnte der Lenker plötzlich
umschwenken, was einen Unfall ver-
ursachen könnte.
[GWJ00042]
(2) Darauf achten, dass sich der Neigungs- hebel wieder in der Ausgangsposition
befindet und die Lenkerneigung sicher
und fest verriegelt ist.
GJU35975Kühlwasser-Kontrollauslass
Wenn der Motor läuft, tritt etwas Kühlwasser,
das im Motor zirkuliert, aus dem Kühlwasser-
Kontrollauslass aus.
1Kipphebel
1
UF3V73G0.book Page 29 Tues day, September 28, 2021 11:00 AM

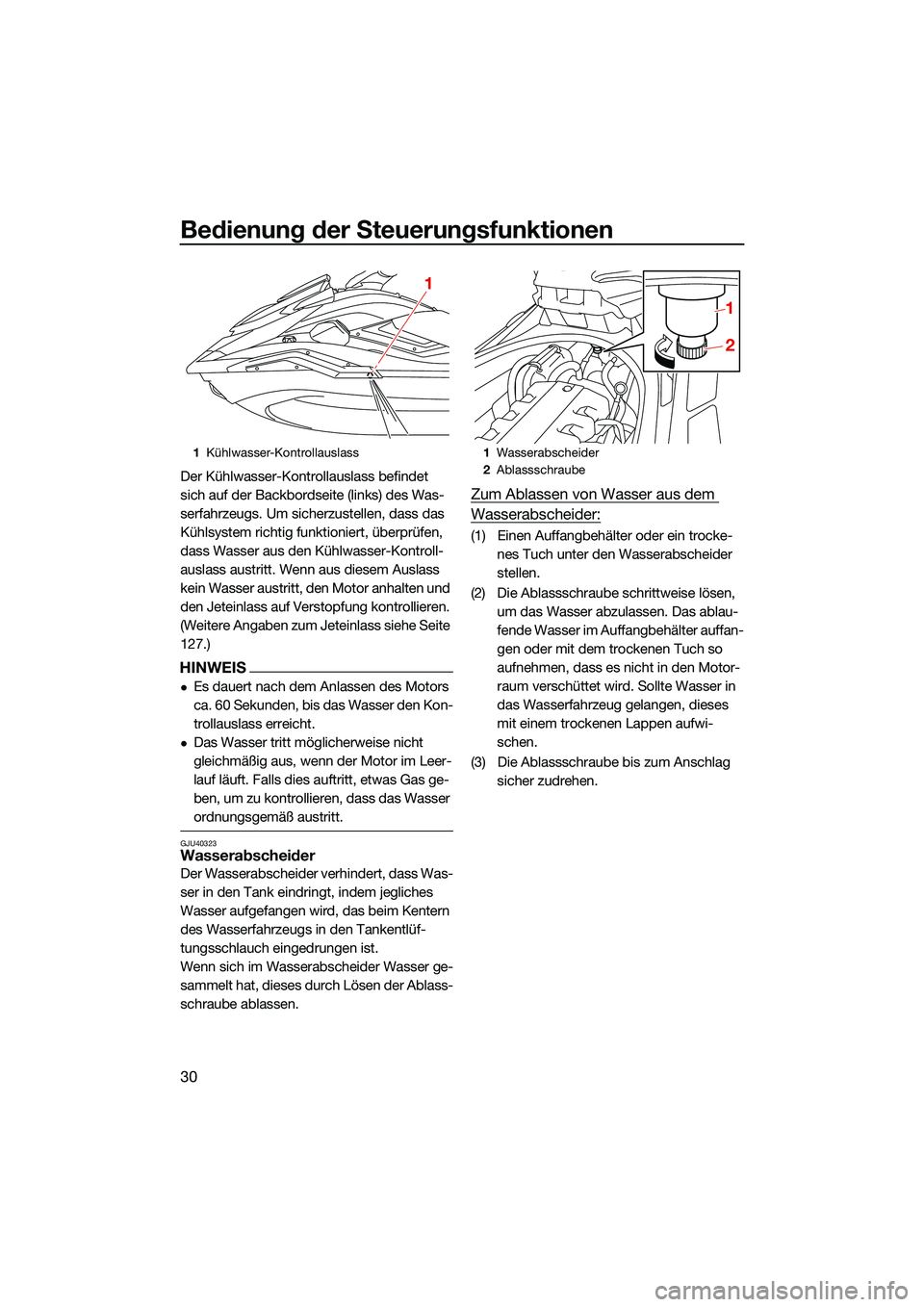

Page 40 of 144
Bedienung der Steuerungsfunktionen
30
Der Kühlwasser-Kontrollauslass befindet
sich auf der Backbordseite (links) des Was-
serfahrzeugs. Um sicherzustellen, dass das
Kühlsystem richtig funktioniert, überprüfen,
dass Wasser aus den Kühlwasser-Kontroll-
auslass austritt. Wenn aus diesem Auslass
kein Wasser austritt, den Motor anhalten und
den Jeteinlass auf Verstopfung kontrollieren.
(Weitere Angaben zum Jeteinlass siehe Seite
127.)
HINWEIS
Es dauert nach dem Anlassen des Motors
ca. 60 Sekunden, bis das Wasser den Kon-
trollauslass erreicht.
Das Wasser tritt möglicherweise nicht
gleichmäßig aus, wenn der Motor im Leer-
lauf läuft. Falls dies auftritt, etwas Gas ge-
ben, um zu kontrollieren, dass das Wasser
ordnungsgemäß austritt.
GJU40323Wasserabscheider
Der Wasserabscheider verhindert, dass Was-
ser in den Tank eindringt, indem jegliches
Wasser aufgefangen wird, das beim Kentern
des Wasserfahrzeugs in den Tankentlüf-
tungsschlauch eingedrungen ist.
Wenn sich im Wasserabscheider Wasser ge-
sammelt hat, dieses durch Lösen der Ablass-
schraube ablassen.
Zum Ablassen von Wasser aus dem
Wasserabscheider:
(1) Einen Auffangbehälter oder ein trocke-nes Tuch unter den Wasserabscheider
stellen.
(2) Die Ablassschraube schrittweise lösen, um das Wasser abzulassen. Das ablau-
fende Wasser im Auffangbehälter auffan-
gen oder mit dem trockenen Tuch so
aufnehmen, dass es nicht in den Motor-
raum verschüttet wird. Sollte Wasser in
das Wasserfahrzeug gelangen, dieses
mit einem trockenen Lappen aufwi-
schen.
(3) Die Ablassschraube bis zum Anschlag sicher zudrehen.
1Kühlwasser-Kontrollauslass
1
1Wasserabscheider
2 Ablassschraube
2
1
UF3V73G0.book Page 30 Tues day, September 28, 2021 11:00 AM
