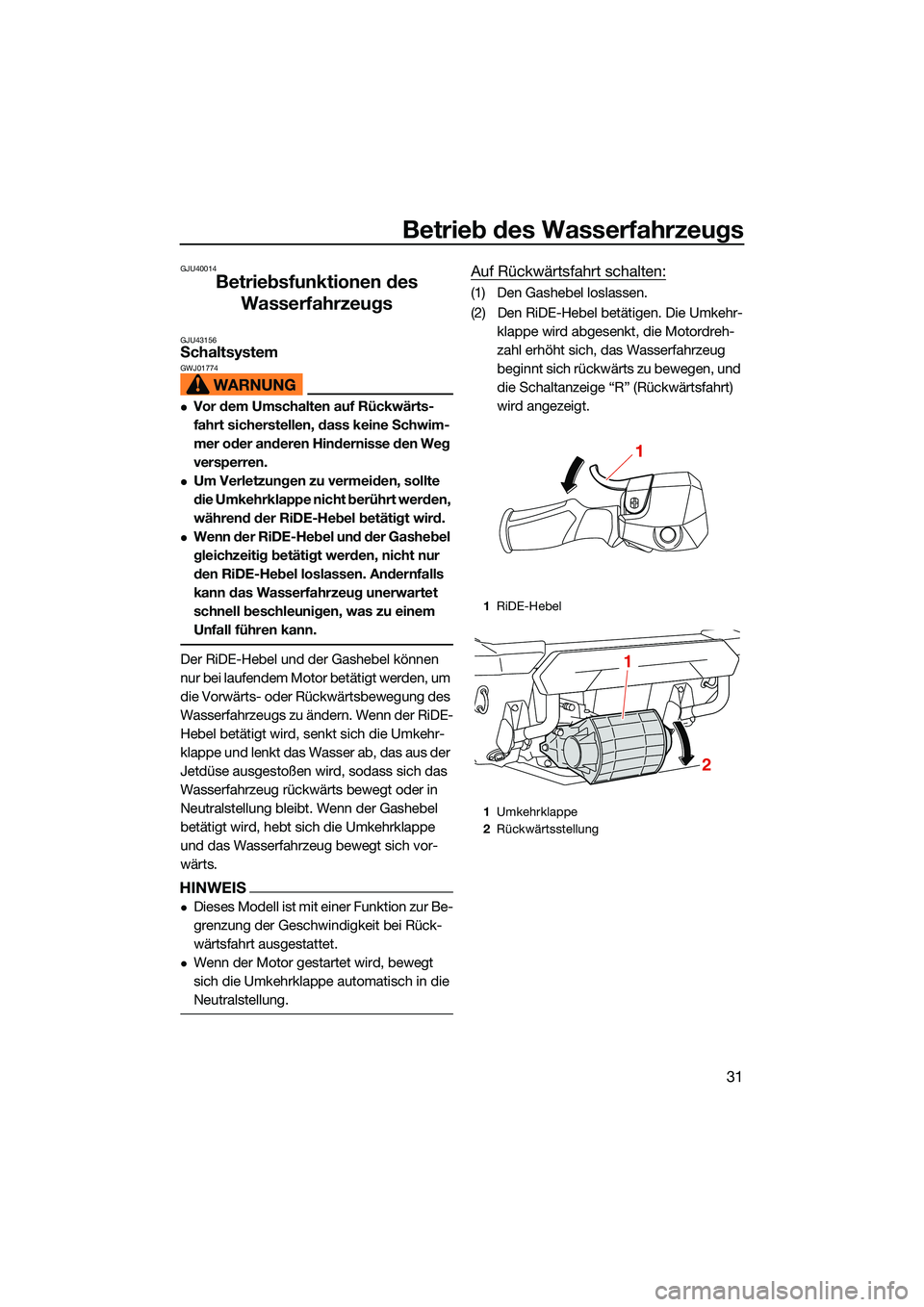

Betrieb des Wasserfahrzeugs
31
GJU40014
Betriebsfunktionen des Wasserfahrzeugs
GJU43156Schaltsystem GWJ01774
Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwim-
mer oder anderen Hindernisse den Weg
versperren.
Um Verletzungen zu vermeiden, sollte
die Umkehrklappe nicht berührt werden,
während der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel und der Gashebel
gleichzeitig betätigt werden, nicht nur
den RiDE-Hebel loslassen. Andernfalls
kann das Wasserfahrzeug unerwartet
schnell beschleunigen, was zu einem
Unfall führen kann.
Der RiDE-Hebel und der Gashebel können
nur bei laufendem Motor betätigt werden, um
die Vorwärts- oder Rückwärtsbewegung des
Wasserfahrzeugs zu ändern. Wenn der RiDE-
Hebel betätigt wird, senkt sich die Umkehr-
klappe und lenkt das Wasser ab, das aus der
Jetdüse ausgestoßen wird, sodass sich das
Wasserfahrzeug rückwärts bewegt oder in
Neutralstellung bleibt. Wenn der Gashebel
betätigt wird, hebt sich die Umkehrklappe
und das Wasserfahrzeug bewegt sich vor-
wärts.
HINWEIS
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
Wenn der Motor gestartet wird, bewegt
sich die Umkehrklappe automatisch in die
Neutralstellung.
Auf Rückwärtsfahrt schalten:
(1) Den Gashebel loslassen.
(2) Den RiDE-Hebel betätigen. Die Umkehr-
klappe wird abgesenkt, die Motordreh-
zahl erhöht sich, das Wasserfahrzeug
beginnt sich rückwärts zu bewegen, und
die Schaltanzeige “R” (Rückwärtsfahrt)
wird angezeigt.
1RiDE-Hebel
1 Umkehrklappe
2 Rückwärtsstellung
1
2
1
UF3V73G0.book Page 31 Tues day, September 28, 2021 11:00 AM
Page 42 of 144

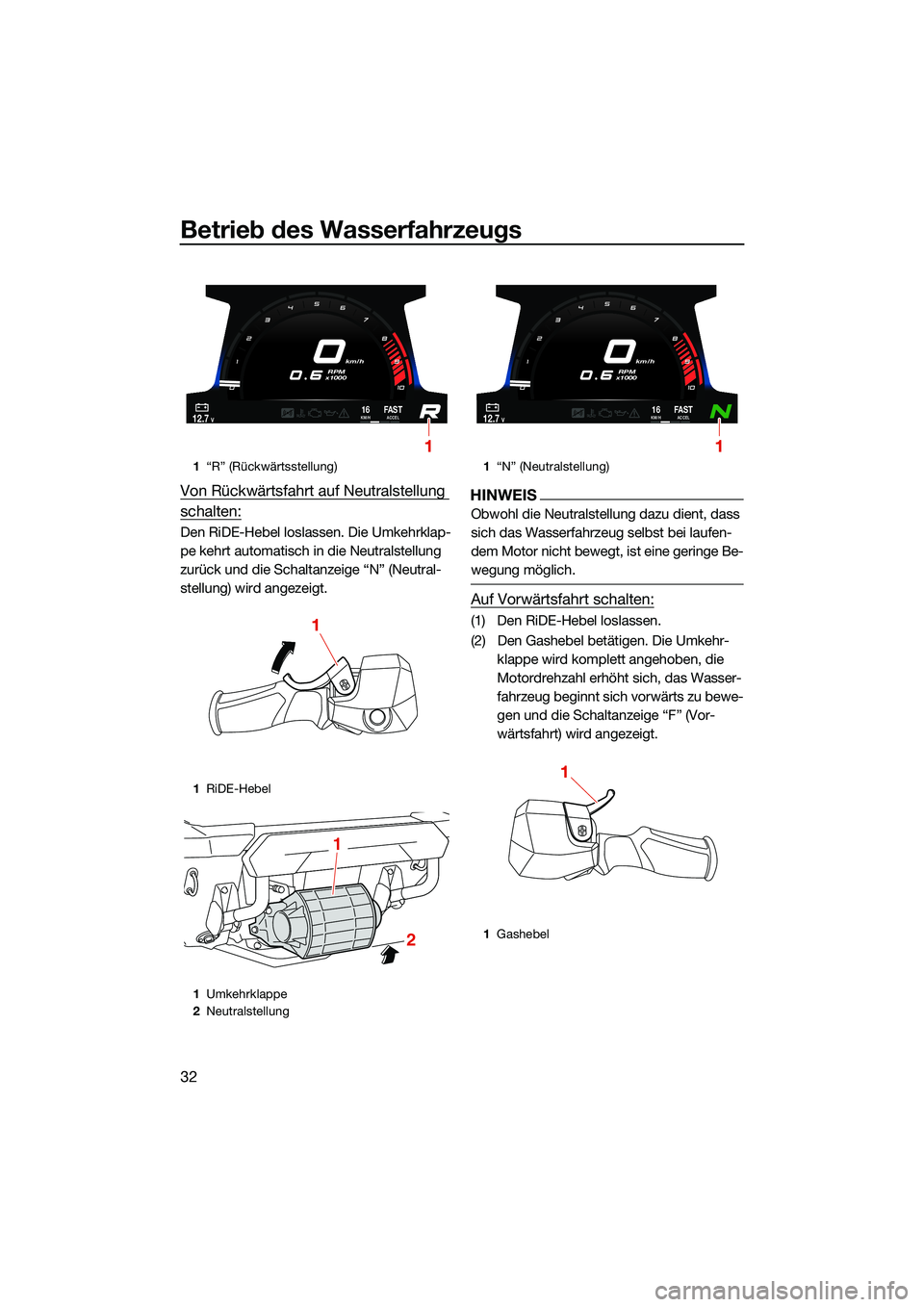

Betrieb des Wasserfahrzeugs
32
Von Rückwärtsfahrt auf Neutralstellung
schalten:
Den RiDE-Hebel loslassen. Die Umkehrklap-
pe kehrt automatisch in die Neutralstellung
zurück und die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS
Obwohl die Neutralstellung dazu dient, dass
sich das Wasserfahrzeug selbst bei laufen-
dem Motor nicht bewegt, ist eine geringe Be-
wegung möglich.
Auf Vorwärtsfahrt schalten:
(1) Den RiDE-Hebel loslassen.
(2) Den Gashebel betätigen. Die Umkehr-klappe wird komplett angehoben, die
Motordrehzahl erhöht sich, das Wasser-
fahrzeug beginnt sich vorwärts zu bewe-
gen und die Schaltanzeige “F” (Vor-
wärtsfahrt) wird angezeigt.
1“R” (Rückwärtsstellung)
1 RiDE-Hebel
1 Umkehrklappe
2 Neutralstellung
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
1
2
1
1 “N” (Neutralstellung)
1 Gashebel
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
1
UF3V73G0.book Page 32 Tues day, September 28, 2021 11:00 AM
Page 43 of 144

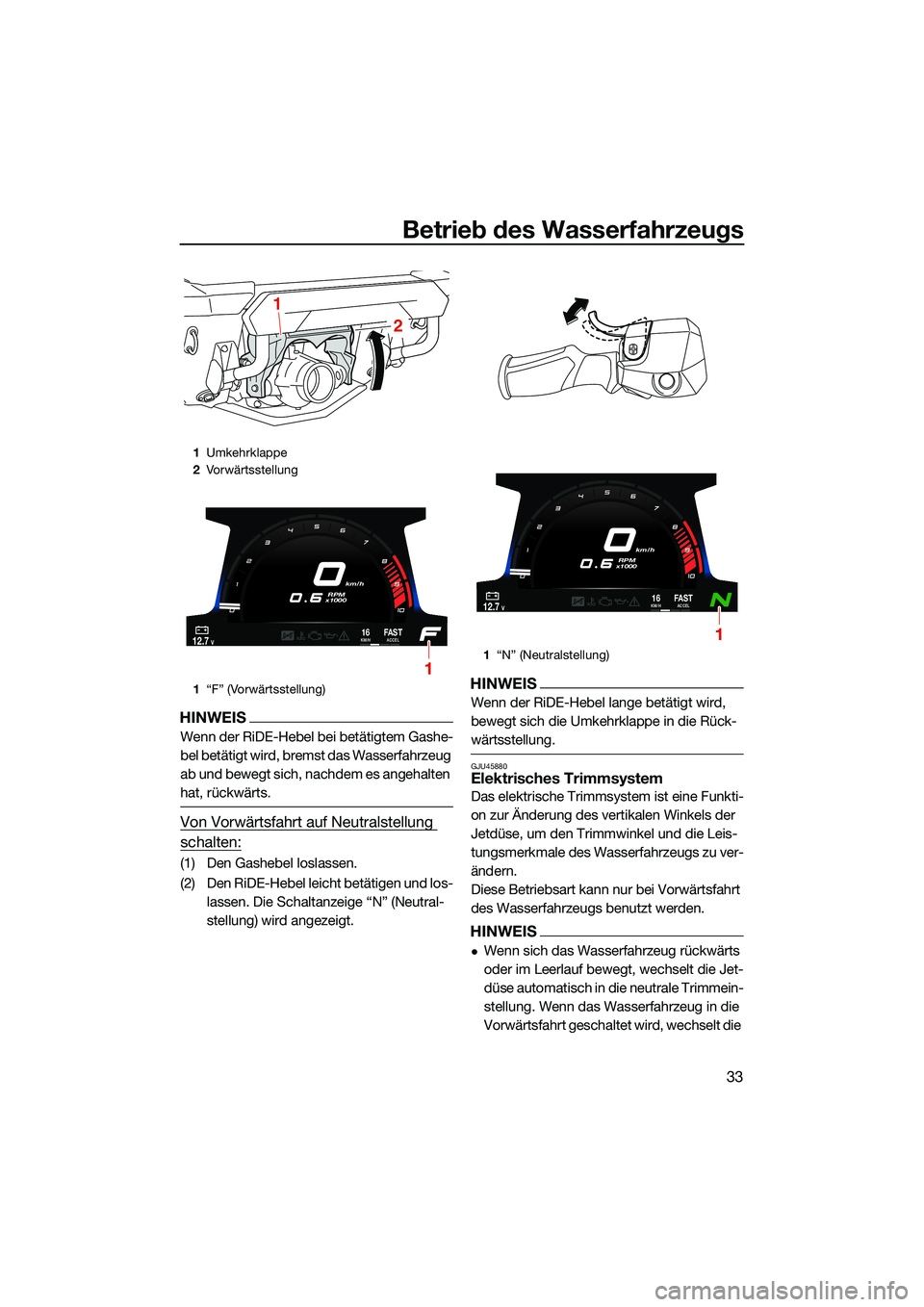

Betrieb des Wasserfahrzeugs
33
HINWEIS
Wenn der RiDE-Hebel bei betätigtem Gashe-
bel betätigt wird, bremst das Wasserfahrzeug
ab und bewegt sich, nachdem es angehalten
hat, rückwärts.
Von Vorwärtsfahrt auf Neutralstellung
schalten:
(1) Den Gashebel loslassen.
(2) Den RiDE-Hebel leicht betätigen und los-lassen. Die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS
Wenn der RiDE-Hebel lange betätigt wird,
bewegt sich die Umkehrklappe in die Rück-
wärtsstellung.
GJU45880Elektrisches Trimmsystem
Das elektrische Trimmsystem ist eine Funkti-
on zur Änderung des vertikalen Winkels der
Jetdüse, um den Trimmwinkel und die Leis-
tungsmerkmale des Wasserfahrzeugs zu ver-
ändern.
Diese Betriebsart kann nur bei Vorwärtsfahrt
des Wasserfahrzeugs benutzt werden.
HINWEIS
Wenn sich das Wasserfahrzeug rückwärts
oder im Leerlauf bewegt, wechselt die Jet-
düse automatisch in die neutrale Trimmein-
stellung. Wenn das Wasserfahrzeug in die
Vorwärtsfahrt geschaltet wird, wechselt die
1Umkehrklappe
2 Vorwärtsstellung
1 “F” (Vorwärtsstellung)
2
1
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
11 “N” (Neutralstellung)
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
UF3V73G0.book Page 33 Tues day, September 28, 2021 11:00 AM
Page 44 of 144

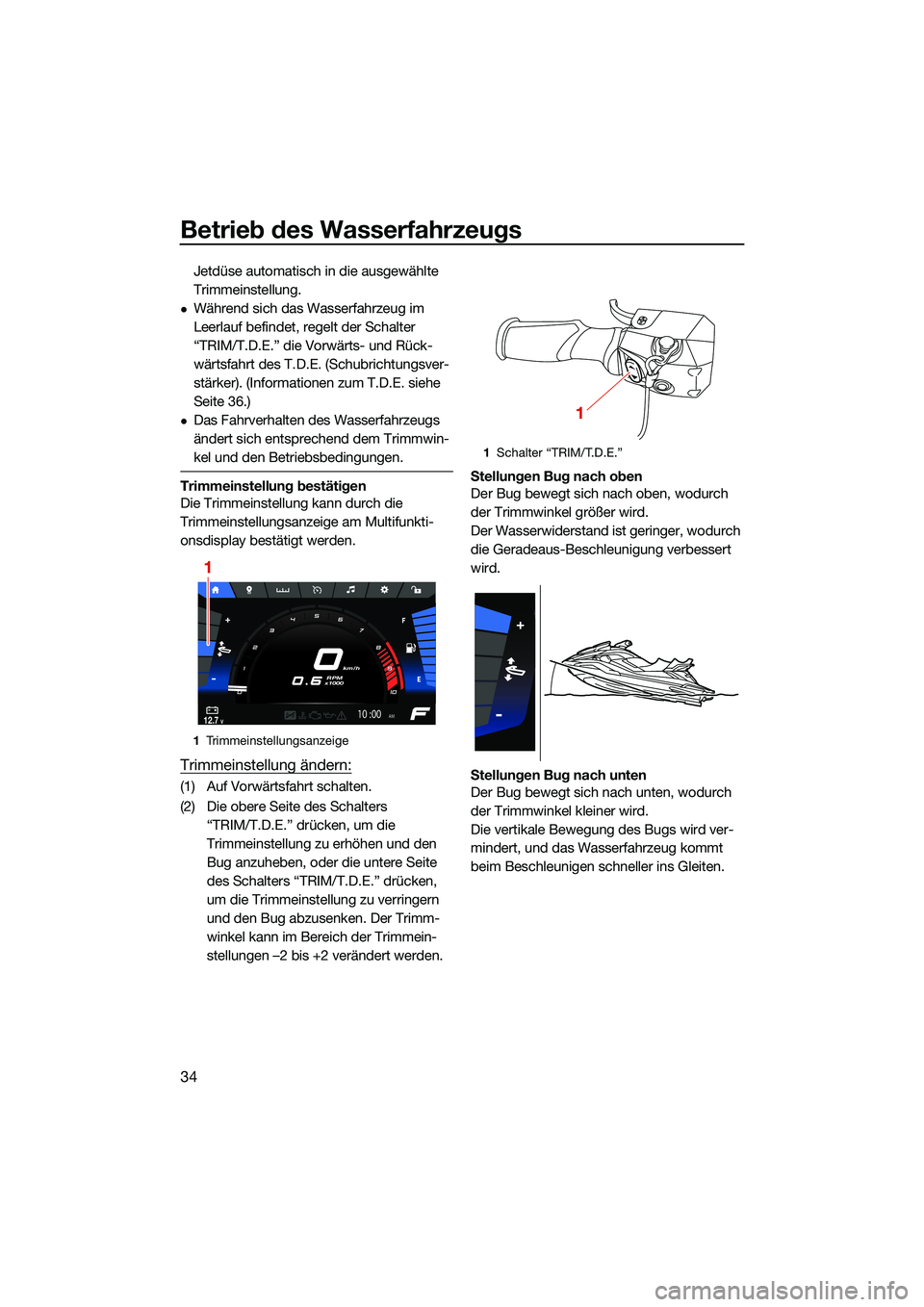

Betrieb des Wasserfahrzeugs
34
Jetdüse automatisch in die ausgewählte
Trimmeinstellung.
Während sich das Wasserfahrzeug im
Leerlauf befindet, regelt der Schalter
“TRIM/T.D.E.” die Vorwärts- und Rück-
wärtsfahrt des T.D.E. (Schubrichtungsver-
stärker). (Informationen zum T.D.E. siehe
Seite 36.)
Das Fahrverhalten des Wasserfahrzeugs
ändert sich entsprechend dem Trimmwin-
kel und den Betriebsbedingungen.
Trimmeinstellung bestätigen
Die Trimmeinstellung kann durch die
Trimmeinstellungsanzeige am Multifunkti-
onsdisplay bestätigt werden.
Trimmeinstellung ändern:
(1) Auf Vorwärtsfahrt schalten.
(2) Die obere Seite des Schalters “TRIM/T.D.E.” drücken, um die
Trimmeinstellung zu erhöhen und den
Bug anzuheben, oder die untere Seite
des Schalters “TRIM/T.D.E.” drücken,
um die Trimmeinstellung zu verringern
und den Bug abzusenken. Der Trimm-
winkel kann im Bereich der Trimmein-
stellungen –2 bis +2 verändert werden. Stellungen Bug nach oben
Der Bug bewegt sich nach oben, wodurch
der Trimmwinkel größer wird.
Der Wasserwiderstand ist geringer, wodurch
die Geradeaus-Beschleunigung verbessert
wird.
Stellungen Bug nach unten
Der Bug bewegt sich nach unten, wodurch
der Trimmwinkel kleiner wird.
Die vertikale Bewegung des Bugs wird ver-
mindert, und das Wasserfahrzeug kommt
beim Beschleunigen schneller ins Gleiten.
1
Trimmeinstellungsanzeige
km/h
RPM
x1000
12.7V10 :00AM
1
1 Schalter “TRIM/T.D.E.”
1
UF3V73G0.book Page 34 Tues day, September 28, 2021 11:00 AM
Page 45 of 144
Betrieb des Wasserfahrzeugs
35
GJU40003
Betriebsarten des Wasserfahrzeugs

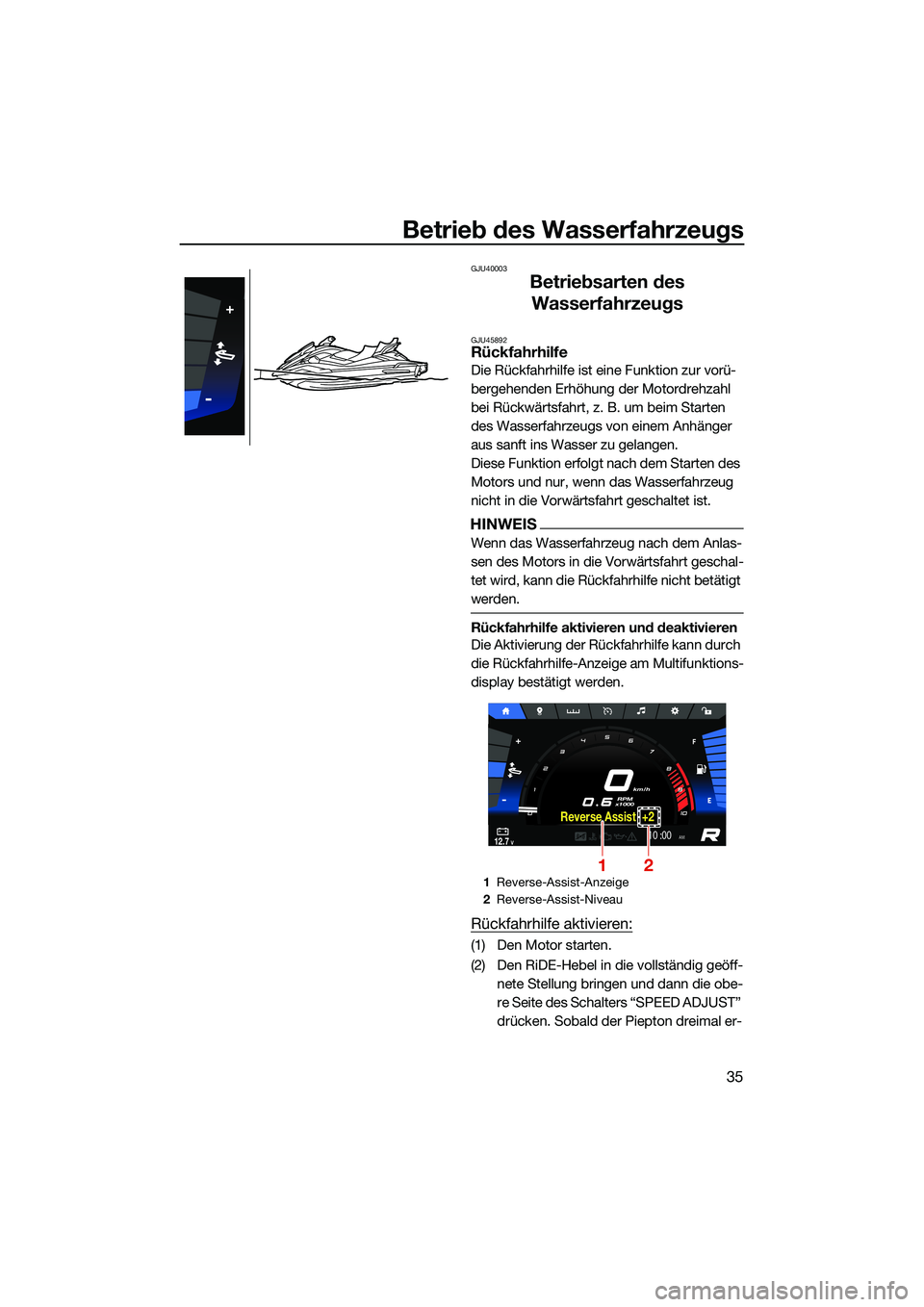

GJU45892Rückfahrhilfe

Die Rückfahrhilfe ist eine Funktion zur vorü-
bergehenden Erhöhung der Motordrehzahl
bei Rückwärtsfahrt, z. B. um beim Starten
des Wasserfahrzeugs von einem Anhänger
aus sanft ins Wasser zu gelangen.
Diese Funktion erfolgt nach dem Starten des
Motors und nur, wenn das Wasserfahrzeug
nicht in die Vorwärtsfahrt geschaltet ist.
HINWEIS
Wenn das Wasserfahrzeug nach dem Anlas-
sen des Motors in die Vorwärtsfahrt geschal-
tet wird, kann die Rückfahrhilfe nicht betätigt
werden.
Rückfahrhilfe aktivieren und deaktivieren
Die Aktivierung der Rückfahrhilfe kann durch
die Rückfahrhilfe-Anzeige am Multifunktions-
display bestätigt werden.
Rückfahrhilfe aktivieren:
(1) Den Motor starten.
(2) Den RiDE-Hebel in die vollständig geöff-
nete Stellung bringen und dann die obe-
re Seite des Schalters “SPEED ADJUST”
drücken. Sobald der Piepton dreimal er-
1Reverse-Assist-Anzeige
2 Reverse-Assist-Niveau
km/h
RPM
x1000
12.7V10 :00AM
Reverse Assist +2
21
UF3V73G0.book Page 35 Tues day, September 28, 2021 11:00 AM
Page 46 of 144
Betrieb des Wasserfahrzeugs
36
tönt und die Rückfahrhilfe-Anzeige er-
scheint, nimmt die Motordrehzahl zu. Die
Motordrehzahl kann auf zwei Niveaus
eingestellt werden: +1 und +2.
Rückfahrhilfe deaktivieren:
Führen Sie eines der folgenden Verfahren
durch. Der Piepton ertönt zweimal und die
Rückfahrhilfe-Anzeige verschwindet, wenn
die Rückfahrhilfe deaktiviert wird.
Den RiDE-Hebel allmählich freigeben.
Die untere Seite des Schalters “SPEED
ADJUST” drücken, wenn das Rückfahrhil-
fen-Niveau auf +1 gestellt ist.
Den Gashebel betätigen.GJU45900T.D.E. (Schubrichtungsverstärker)
Der T.D.E. ist eine Funktion zum leichten An-
heben oder Absenken der Umkehrklappe aus
der Neutralstellung, um das Wasserfahrzeug im Leerlauf mit sehr geringer Geschwindig-
keit zu betreiben.
Diese Funktion kann nur genutzt werden,
wenn sich das Wasserfahrzeug im Leerlauf
befindet.
HINWEIS
Wenn das Wasserfahrzeug in die Vorwärts-
fahrt geschaltet wird, regelt der Schalter
“TRIM/T.D.E.” das elektrische Trimmsystem.
(Informationen zum elektrischen Trimmsys-
tem siehe Seite 33.)
T.D.E. aktivieren und deaktivieren
Die Aktivierung des T.D.E. kann durch die
T.D.E.-Anzeige am Multifunktionsdisplay be-
stätigt werden.
T.D.E. aktivieren:
(1) In den Leerlauf schalten.
(2) Die obere Seite des Schalters
“TRIM/T.D.E.” drücken, um mit sehr ge-
ringer Geschwindigkeit vorwärts zu fah-
ren, oder die untere Seite des Schalters
“TRIM/T.D.E.” drücken, um mit sehr ge-
ringer Geschwindigkeit rückwärts zu fah-
ren.
1RiDE-Hebel
1 Schalter “SPEED ADJUST”
1
1
1T. D . E . - A n z e i g e
2 Vorwärtsfahrt mit sehr geringer Geschwin-
digkeit
3 Rückwärtsfahrt mit sehr geringer Ge-
schwindigkeit
MPH
RPM
x1000
12.7V10 :00AM
T.D.E. FORWARD
T.D.E. REVERSE T.D.E. FORWARD
1
3
2
UF3V73G0.book Page 36 Tues day, September 28, 2021 11:00 AM
Page 47 of 144
Betrieb des Wasserfahrzeugs
37
HINWEIS
Während der T.D.E. aktiviert ist, werden die
Schaltanzeige “N” (Neutral) und “0” auf dem
Geschwindigkeitsmesser angezeigt.
T.D.E. deaktivieren:
Führen Sie eines der folgenden Verfahren
durch. Die T.D.E.-Anzeige verschwindet und
der T.D.E. wird deaktiviert.
Den Gashebel betätigen.
Den RiDE-Hebel betätigen.
Den Schalter “CRUISE/NO WAKE” ge-
drückt halten.
Beim Vorwärtsbewegen mit sehr niedriger
Geschwindigkeit die untere Seite des
Schalters “TRIM/T.D.E.” drücken.
Beim Rückwärtsbewegen mit sehr niedri-
ger Geschwindigkeit die obere Seite des
Schalters “TRIM/T.D.E.” drücken.
HINWEIS
Der T.D.E. kann ebenfalls durch Ausschalten
des Motors deaktiviert werden.
GJU45911Strudellose Betriebsart
Die strudellose Betriebsart erlaubt es, das
Wasserfahrzeug bei gleich bleibender Motor-
drehzahl mit niedriger Geschwindigkeit zu
betreiben. Während das Wasserfahrzeug in
der strudellosen Betriebsart betrieben wird,
kann die Motordrehzahl auf jeweils eine Mo-tordrehzahl über und unter der Ausgangs-
drehzahl eingestellt werden.
Diese Funktion kann nur verwendet werden,
wenn sich das Wasserfahrzeug im Leerlauf
befindet oder wenn das Wasserfahrzeug in
die Vorwärtsfahrt geschaltet wird und der
Motor im Leerlauf läuft.
HINWEIS
Wenn die strudellose Betriebsart aktiviert
wird, während sich das Wasserfahrzeug im
Leerlauf befindet, schaltet das Wasserfahr-
zeug automatisch in die Vorwärtsfahrt und
das Wasserfahrzeug beginnt sich mit einer
niedrigen Geschwindigkeit zu bewegen.
Strudellose Betriebsart ein- und ausschal-
ten
Die Aktivierung der strudellosen Betriebsart
kann durch die Anzeige strudellose Betriebs-
art am Multifunktionsdisplay bestätigt wer-
den.
Strudellose Betriebsart einschalten:
(1) In den Leerlauf schalten oder den Gas-
hebel loslassen, sodass der Motor in die
Leerlaufdrehzahl zurückkehrt.
(2) Den Schalter “CRUISE/NO WAKE” ge- drückt halten. Sobald der Piepton drei-
mal ertönt und die Anzeige strudellose
1Schalter “TRIM/T.D.E.”
1
1Anzeige Strudellose Betriebsart
2 Niveau Strudellose Betriebsart
km/h
RPM
x1000
12.7V10 :00AM
No Wake +1
21
UF3V73G0.book Page 37 Tues day, September 28, 2021 11:00 AM
Page 48 of 144
Betrieb des Wasserfahrzeugs
38
Betriebsart erscheint, ist die strudellose
Betriebsart aktiviert.
(3) Die obere Seite oder die untere Seite des Schalters “SPEED ADJUST” drücken,
um die Motordrehzahl auf eine von drei
Einstellungen zu stellen: “No Wake –1”,
“No Wake” (Standardeinstellung) und
“No Wake +1”.
Strudellose Betriebsart ausschalten:
Führen Sie eines der folgenden Verfahren
durch. Der Piepton ertönt zweimal und die
Anzeige strudellose Betriebsart verschwin-
det, wenn die strudellose Betriebsart deakti-
viert wird.
Den Schalter “CRUISE/NO WAKE” drü-
cken.
Den Gashebel betätigen.
Den RiDE-Hebel betätigen.
HINWEIS
Die strudellose Betriebsart kann ebenfalls
durch Abstellen des Motors ausgeschaltet
werden.
GJU46980Antriebsregelungsbetriebsart
Die Antriebsregelungsbetriebsart ist eine
Funktion zur Einstellung der maximalen Ge-
schwindigkeit und Beschleunigung von Was-
serfahrzeugen für stabiles Schleppen und zur
automatischen Einstellung des Trimmwin-
kels.
HINWEIS
Die Geschwindigkeitseinstellung des Was-
serfahrzeugs ist ein Zielwert. Die tatsächliche
Geschwindigkeit des Wasserfahrzeugs kann
je nach Betriebsbedingungen variieren.
Antriebsregelungsbetriebsart aktivieren
Die Aktivierung der Antriebsregelungsbe-
triebsart kann durch die Antriebsregelungs-
betriebsart-Anzeige am Multifunktionsdis-
play bestätigt werden. Wenn die
Antriebsregelungsbetriebsart aktiviert ist,
wird die Antriebsregelungsbetriebsart-Anzei-
ge hellgelb dargestellt.
Bedienung des Wasserfahrzeugs in der
Antriebsregelungsbetriebsart:
(1) Den Gashebel loslassen, um den Motor auf Leerlaufdrehzahl zu bringen.
1Schalter “CRUISE/NO WAKE”
1 Schalter “SPEED ADJUST”
1
1
1Antriebsregelungsbetriebsart-Anzeige
C
Auto Trim
16SLOW
Drive Control
km/hOFFLockAcceleration
Comfort
1
UF3V73G0.book Page 38 Tues
day, September 28, 2021 11:00 AM
Page 49 of 144
Betrieb des Wasserfahrzeugs
39
(2) Jede Antriebsregelungsbetriebsart akti-vieren.
(3) Den Gashebel betätigen.
Auswahl der Einstellungen der Antriebsre-
gelungsbetriebsart
Die Einstellungen der Antriebsregelungsbe-
triebsart für die maxi male Geschwindigkeit
und Beschleunigung des Wasserfahrzeugs
werden gespeichert. Zusätzlich können die
Aktivierung und Einstellungen der Antriebsre-
gelungsbetriebsart gesp errt werden, um zu
verhindern, dass andere sie ändern.
Wenn die Sperre gesetzt ist, können die Ein-
stellungen der Antriebssteuerung nicht geän-
dert werden. Lösen Sie die Sperre, um die
Einstellungen zu ändern.
Auswahl der Einstellungen für die maxi-
male Geschwindigkeit und Beschleuni-
gung des Wasserfahrzeugs:
(1) Wählen Sie “ ” für die maximale Ge- schwindigkeit des Wasserfahrzeugs.
(2) Stellen Sie die gewünschte Höchstge- schwindigkeit des Wasserfahrzeugs ein
und wählen Sie “Save”. (3) Wählen Sie “Acceleration” und stellen
Sie die gewünschte Beschleunigung ein.
HINWEIS
Für die Beschleunigung wählen Sie aus
“SLOW”, “MEDIUM” und “FAST”.
Aktivieren der automatischen Trimmung
Bei aktivierter automatischer Trimmung wird
der Trimmwinkel automatisch eingestellt.
Um die automatische Trimmung einzustellen,
wählen Sie “Auto Trim” auf der Antriebsrege-
lungsbetriebsart-Bildschirmseite.
1Maximale Geschwindigkeit des Wasser-
fahrzeugs
Auto TrimComfort
16SLOWkm/hOFFAcceleration
Drive ControlLock
1
1“Save”
1 Beschleunigung
CancelSave
Drive Control
Speedkm/h16
1
Auto TrimOff
16FA S Tkm/hONAcceleration
Drive ControlLock
1
UF3V73G0.book Page 39 Tues day, September 28, 2021 11:00 AM
Page 50 of 144
Betrieb des Wasserfahrzeugs
40
HINWEIS
Für die automatische Trimmung wählen Sie
aus “Performance” und “Comfort”.
Wenn die automatische Trimmung aktiviert
ist, ändert das Symbol für die Trimmung auf
der Startbildschirmseite seine Farbe. Wenn
die automatische Trimmung auf “Perfor-
mance” eingestellt ist, ist das Symbol “ ”
blau. Wenn die automatische Trimmung auf
“Comfort” eingestellt ist, ist das Symbol “ ”
gelb.
Antriebsregelungsbetriebsart verriegeln
Die Antriebsregelungsbetriebsart kann ver-
riegelt werden.
Antriebsregelungsbetriebsart verriegeln:
(1) Die Antriebsregelungsbetriebsart-Anzei-ge wählen.
(2) Wählen Sie “Unlock”. (3) Geben Sie die 4-stellige PIN ein und
wählen Sie “ ”.
Antriebsregelungsbetriebsart entriegeln:
(1) Die Antriebsregel ungsbetriebsart-Anzei-
ge wählen.
(2) “Lock” wählen.
(3) Geben Sie die 4-stellige PIN ein und wählen Sie “ ”.
GJU45930Tempomat
Mit dem Tempomaten kann die Fahrge-
schwindigkeit des Wasserfahrzeugs inner-
halb eines bestimmten Bereichs konstant ge-
halten werden. Sobald der Tempomat
aktiviert ist, kann die eingestellte Motordreh-
zahl erhöht oder verringert werden. Die ur-
sprüngliche Tempomateinstellung kann aller-
dings um höchstens fünf Schritte auf- oder
abwärts verstellt werden.
HINWEIS
Der Tempomat kann nur auf Motordrehzah-
len zwischen ca. 3000 und 7000 U/min einge-
stellt werden.
Tempomaten ein- und ausschalten
Die Aktivierung des Tempomaten kann durch
die Tempomat-Anzeige am Multifunktions-
display bestätigt werden.
1“Auto Trim”
1 Entriegelt
Auto TrimOff
16FA S Tkm/hONAcceleration
Drive ControlLock
1
Auto TrimOff
16FA S Tkm/hONAcceleration
Drive ControlUnlock
1
123
456
789
Cancel0
Enter PIN Code
UF3V73G0.book Page 40 Tues day, September 28, 2021 11:00 AM
