YAMAHA FX SVHO 2014 Manuale de Empleo (in Spanish)

Funcionamiento de equipos
53
caer y provocar daños personales graves.
[SWJ01511]
SJU34893

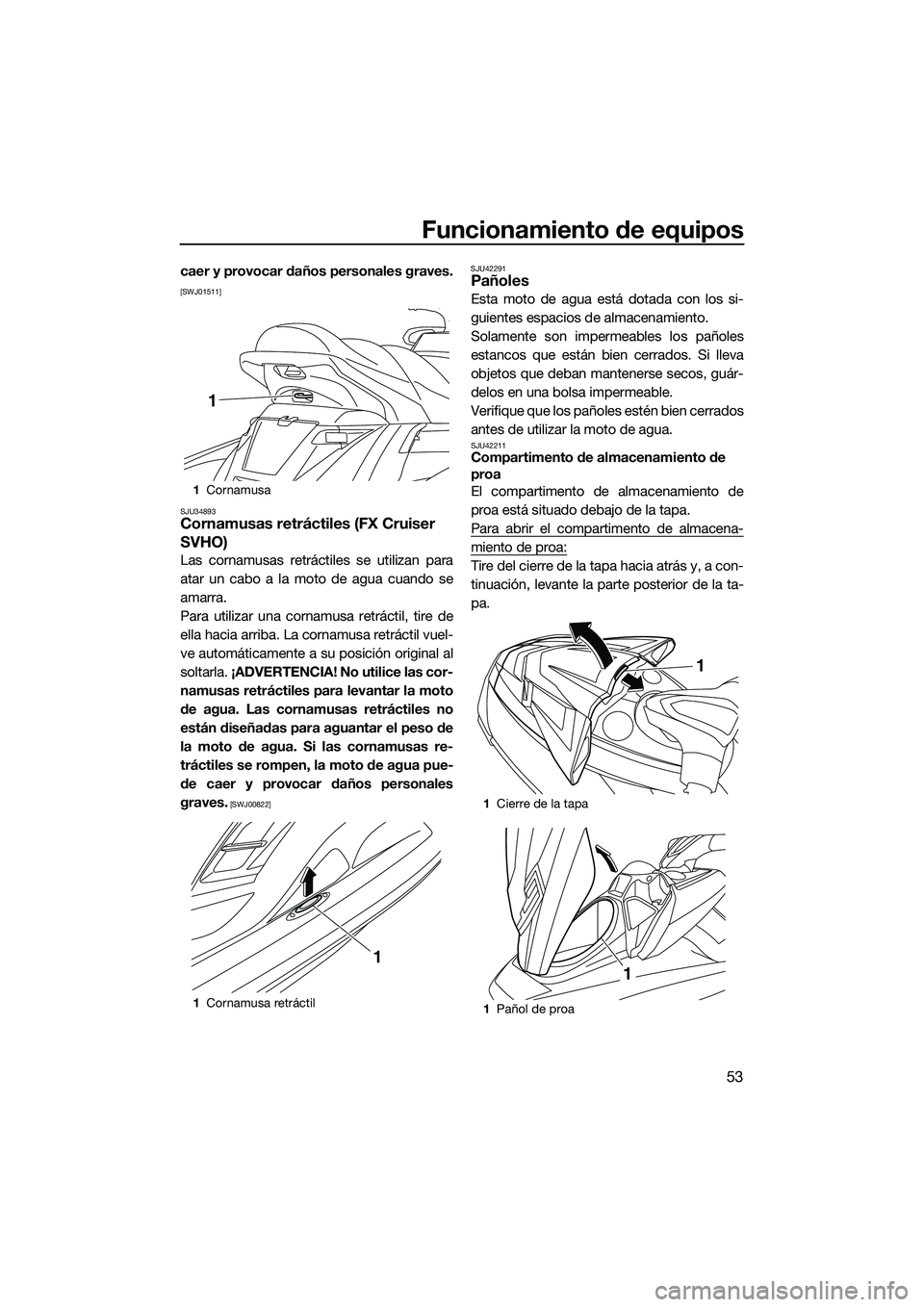

Cornamusas retráctiles (FX Cruiser
SVHO)
Las cornamusas retráctiles se utilizan para
atar un cabo a la moto de agua cuando se
amarra.
Para utilizar una cornamusa retráctil, tire de
ella hacia arriba. La cornamusa retráctil vuel-
ve automáticamente a su posición original al
soltarla. ¡ADVERTENCIA! No utilice las cor-
namusas retráctiles para levantar la moto
de agua. Las cornamusas retráctiles no
están diseñadas para aguantar el peso de
la moto de agua. Si las cornamusas re-
tráctiles se rompen, la moto de agua pue-
de caer y provocar daños personales
graves.
[SWJ00822] SJU42291
Pañoles
Esta moto de agua está dotada con los si-
guientes espacios de almacenamiento.
Solamente son impermeables los pañoles
estancos que están bien cerrados. Si lleva
objetos que deban mantenerse secos, guár-
delos en una bolsa impermeable.
Verifique que los pañoles estén bien cerrados
antes de utilizar la moto de agua.
SJU42211Compartimento de almacenamiento de
proa
El compartimento de almacenamiento de
proa está situado debajo de la tapa.
Para abrir el compartimento de almacena-
miento de proa:
Tire del cierre de la tapa hacia atrás y, a con-
tinuación, levante la parte posterior de la ta-
pa.
1
Cornamusa
1 Cornamusa retráctil
1
1
1Cierre de la tapa
1 Pañol de proa
1
1
UF3J70S0.book Page 53 Monday, October 7, 2013 2:44 PM

Funcionamiento de equipos
54

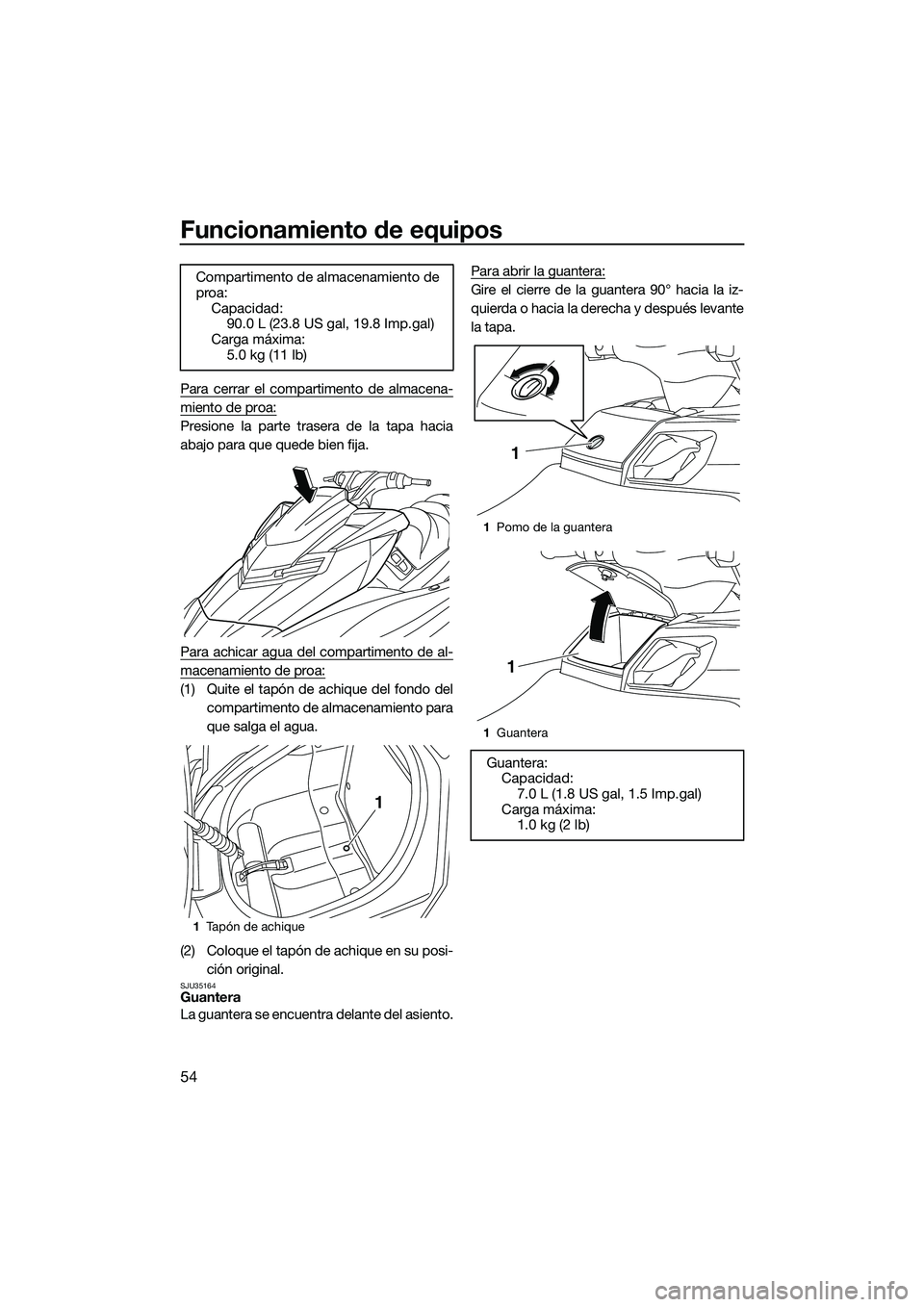

Para cerrar el compartimento de almacena-
miento de proa:
Presione la parte trasera de la tapa hacia
abajo para que quede bien fija.
Para achicar agua del compartimento de al-
macenamiento de proa:
(1) Quite el tapón de achique del fondo delcompartimento de almacenamiento para
que salga el agua.
(2) Coloque el tapón de achique en su posi- ción original.
SJU35164Guantera
La guantera se encuentra delante del asiento. Para abrir la guantera:
Gire el cierre de la guantera 90° hacia la iz-
quierda o hacia la derecha y después levante
la tapa.
Compartimento de almacenamiento de
proa:
Capacidad:90.0 L (23.8 US gal, 19.8 Imp.gal)
Carga máxima:
5.0 kg (11 lb)
1Tapón de achique
1
1Pomo de la guantera
1 Guantera
Guantera:
Capacidad: 7.0 L (1.8 US gal, 1.5 Imp.gal)
Carga máxima: 1.0 kg (2 lb)
1
1
UF3J70S0.book Page 54 Monday, October 7, 2013 2:44 PM

Funcionamiento de equipos
55

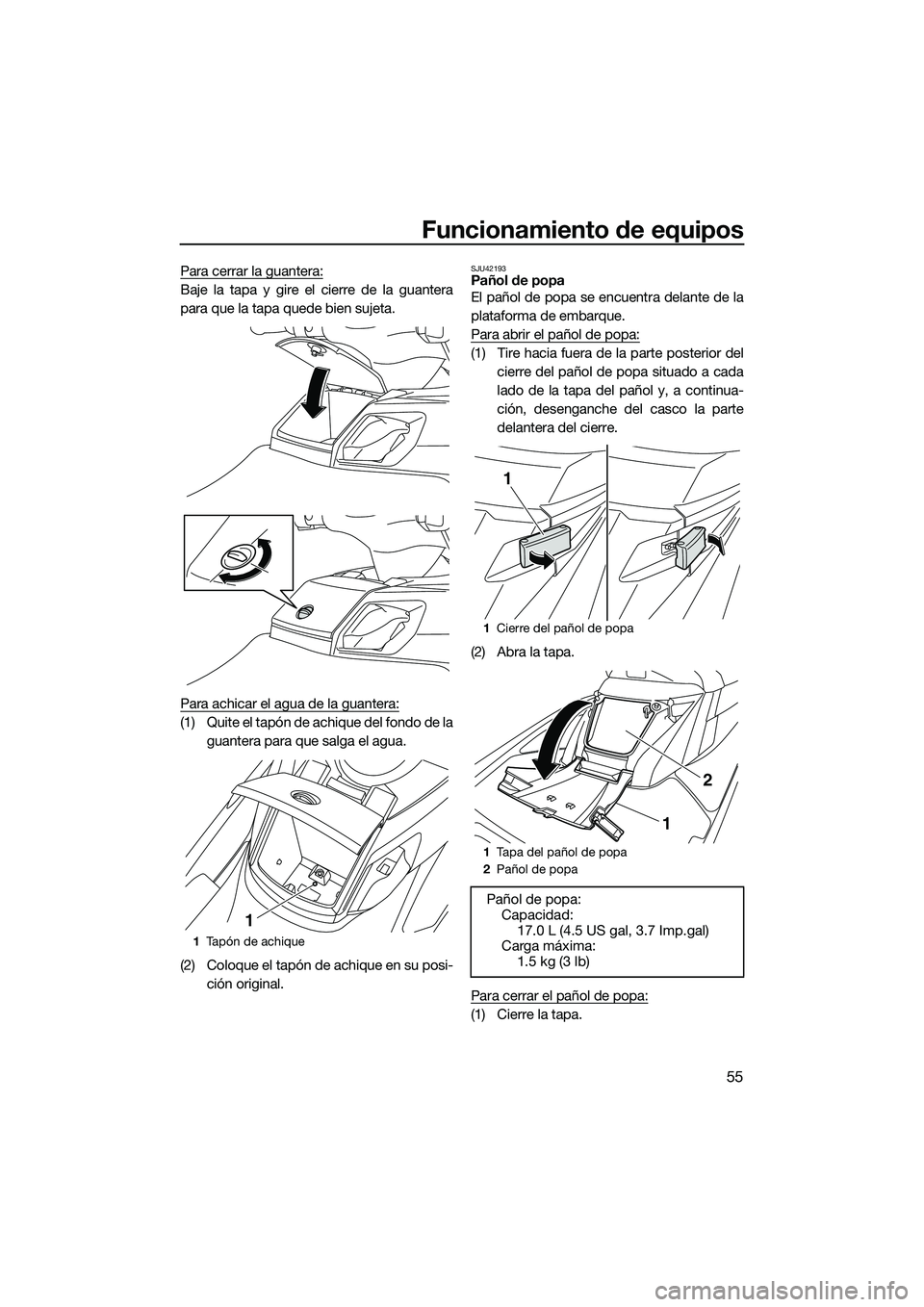

Para cerrar la guantera:
Baje la tapa y gire el cierre de la guantera
para que la tapa quede bien sujeta.
Para achicar el agua de la guantera:
(1) Quite el tapón de achique del fondo de laguantera para que salga el agua.
(2) Coloque el tapón de achique en su posi- ción original.
SJU42193Pañol de popa
El pañol de popa se encuentra delante de la
plataforma de embarque.
Para abrir el pañol de popa:
(1) Tire hacia fuera de la parte posterior delcierre del pañol de popa situado a cada
lado de la tapa del pañol y, a continua-
ción, desenganche del casco la parte
delantera del cierre.
(2) Abra la tapa.
Para cerrar el pañol de popa:
(1) Cierre la tapa.
1 Tapón de achique
1
1Cierre del pañol de popa
1 Tapa del pañol de popa
2 Pañol de popa
Pañol de popa:
Capacidad:
17.0 L (4.5 US gal, 3.7 Imp.gal)
Carga máxima: 1.5 kg (3 lb)
1
2
1
UF3J70S0.book Page 55 Monday, October 7, 2013 2:44 PM

Funcionamiento de equipos
56

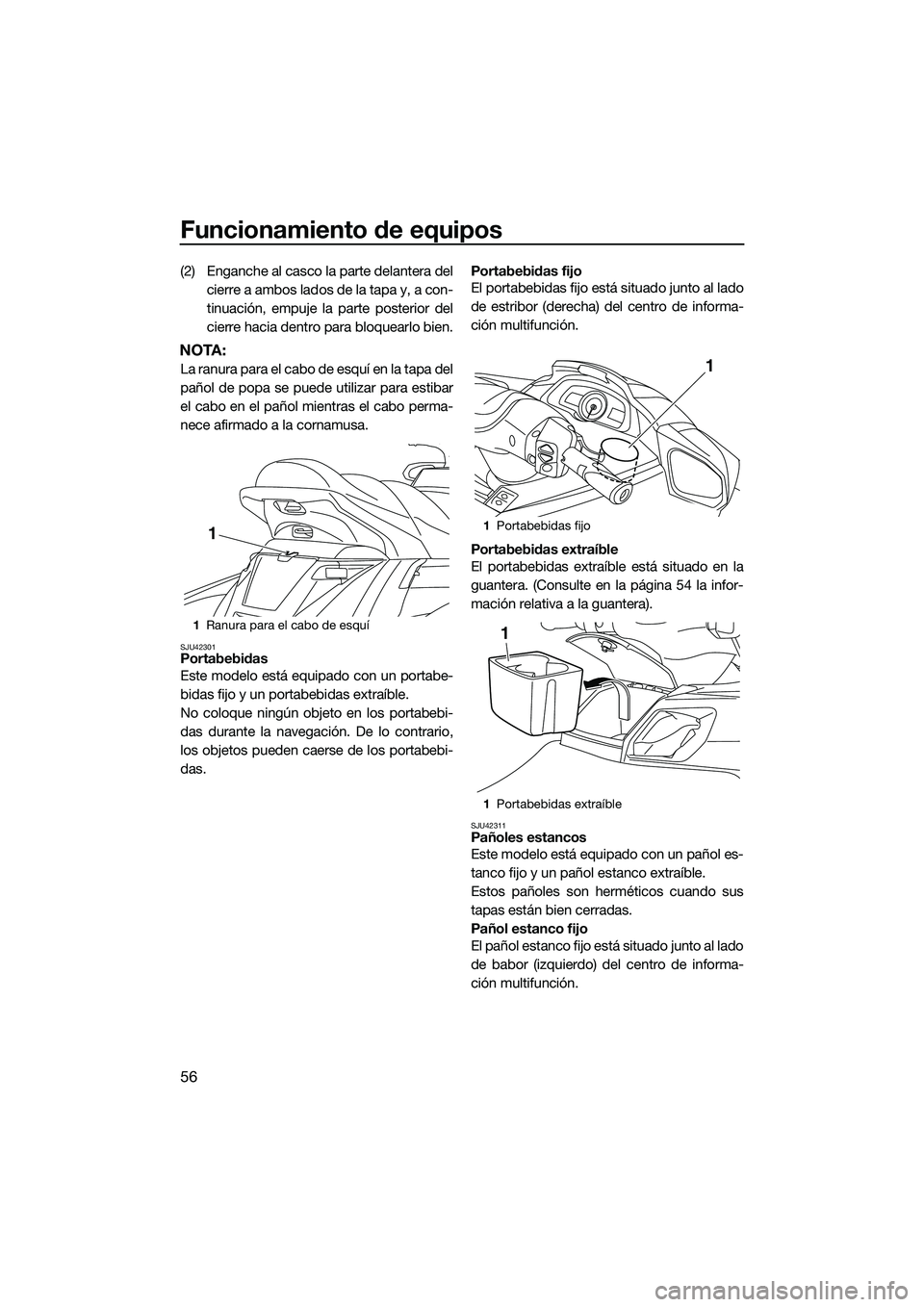

(2) Enganche al casco la parte delantera delcierre a ambos lados de la tapa y, a con-
tinuación, empuje la parte posterior del
cierre hacia dentro para bloquearlo bien.
NOTA:
La ranura para el cabo de esquí en la tapa del
pañol de popa se puede utilizar para estibar
el cabo en el pañol mientras el cabo perma-
nece afirmado a la cornamusa.
SJU42301Portabebidas
Este modelo está equipado con un portabe-
bidas fijo y un portabebidas extraíble.
No coloque ningún objeto en los portabebi-
das durante la navegación. De lo contrario,
los objetos pueden caerse de los portabebi-
das. Portabebidas fijo
El portabebidas fijo está situado junto al lado
de estribor (derecha) del centro de informa-
ción multifunción.
Portabebidas extraíble
El portabebidas extraíble está situado en la
guantera. (Consulte en la página 54 la infor-
mación relativa a la guantera).
SJU42311Pañoles estancos
Este modelo está equipado con un pañol es-
tanco fijo y un pañol estanco extraíble.
Estos pañoles son herméticos cuando sus
tapas están bien cerradas.
Pañol estanco fijo
El pañol estanco fijo está situado junto al lado
de babor (izquierdo) del centro de informa-
ción multifunción.
1
Ranura para el cabo de esquí
11Portabebidas fijo
1 Portabebidas extraíble
1
1
UF3J70S0.book Page 56 Monday, October 7, 2013 2:44 PM

Funcionamiento de equipos
57

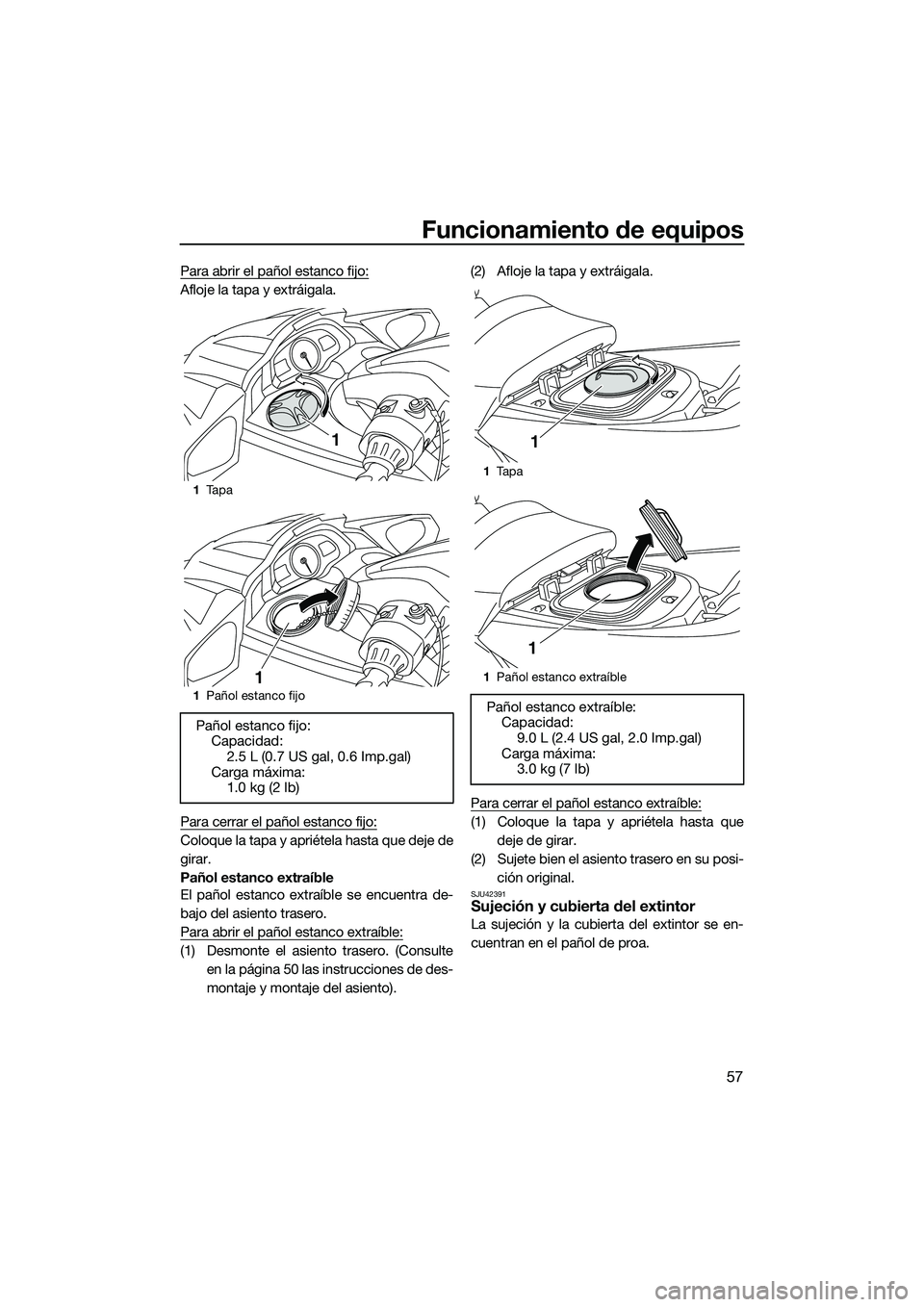

Para abrir el pañol estanco fijo:
Afloje la tapa y extráigala.
Para cerrar el pañol estanco fijo:
Coloque la tapa y apriétela hasta que deje de
girar.
Pañol estanco extraíble
El pañol estanco extraíble se encuentra de-
bajo del asiento trasero.
Para abrir el pañol estanco extraíble:
(1) Desmonte el asiento trasero. (Consulteen la página 50 las instrucciones de des-
montaje y montaje del asiento). (2) Afloje la tapa y extráigala.
Para cerrar el pañol estanco extraíble:
(1) Coloque la tapa y apriétela hasta que
deje de girar.
(2) Sujete bien el asiento trasero en su posi- ción original.
SJU42391Sujeción y cubierta del extintor
La sujeción y la cubierta del extintor se en-
cuentran en el pañol de proa.
1Ta p a
1 Pañol estanco fijo
Pañol estanco fijo:
Capacidad:2.5 L (0.7 US gal, 0.6 Imp.gal)
Carga máxima: 1.0 kg (2 lb)
1
1
1Ta p a
1 Pañol estanco extraíble
Pañol estanco extraíble:
Capacidad: 9.0 L (2.4 US gal, 2.0 Imp.gal)
Carga máxima: 3.0 kg (7 lb)
1
1
UF3J70S0.book Page 57 Monday, October 7, 2013 2:44 PM

Funcionamiento de equipos
58
Utilización de la sujeción y la cubierta del ex-
tintor:
(1) Tire del cierre de la tapa hacia atrás y, acontinuación, levante la parte posterior
de la tapa.
(2) Desenganche la correa y retire la cubier- ta del extintor.
(3) Coloque el extintor en el soporte y monte la cubierta sobre el extintor.
(4) Sujete bien la cubierta y el extintor con la correa.
(5) Presione la parte trasera de la tapa hacia abajo para que quede bien fija. Verifique que la tapa esté bien cerrada antes de
utilizar la moto de agua.
1
Cierre de la tapa
1 Sujeción y cubierta del extintor
2 Correa
1
1
2
UF3J70S0.book Page 58 Monday, October 7, 2013 2:44 PM

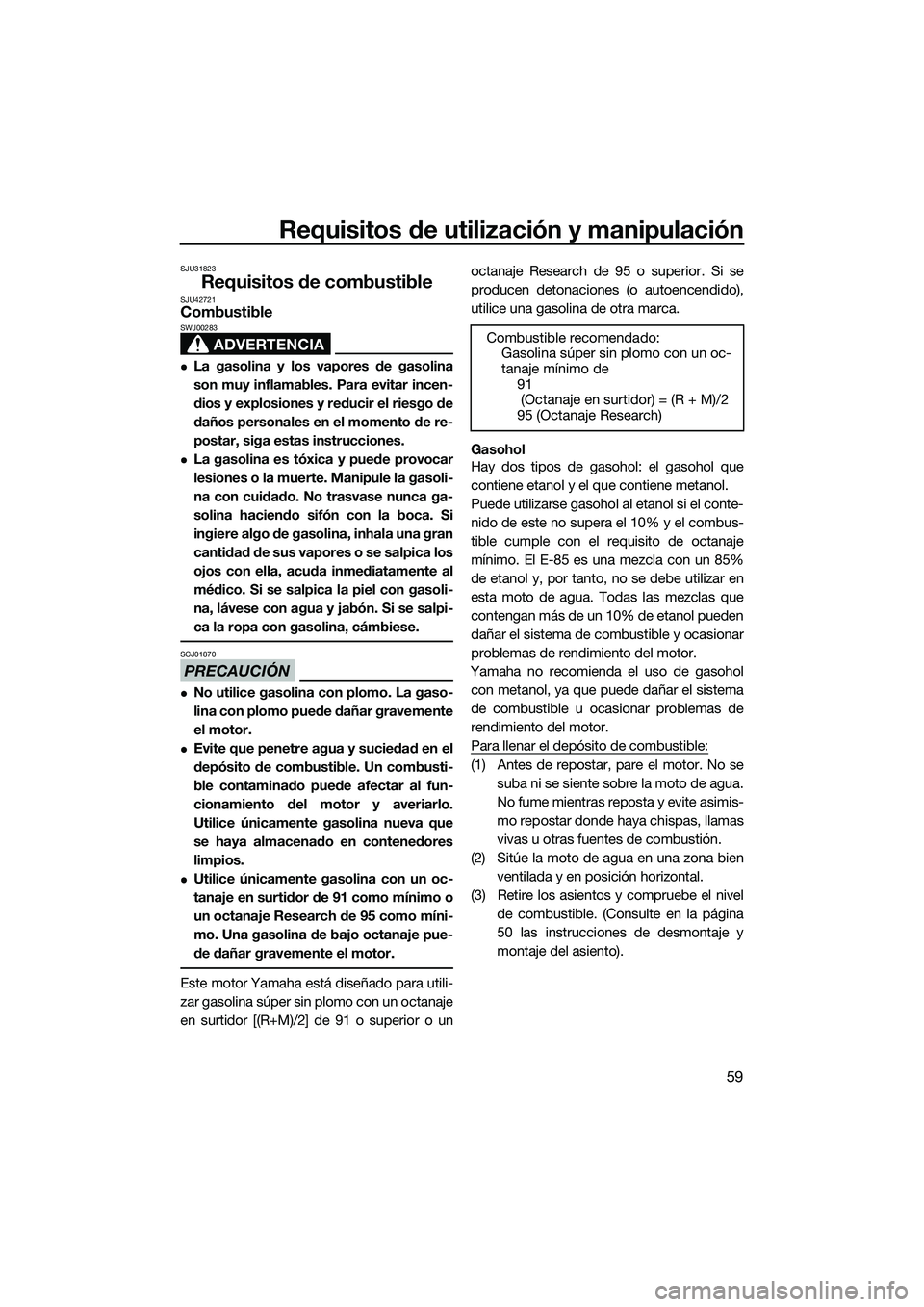

Requisitos de utilización y manipulación
59
SJU31823
Requisitos de combustibleSJU42721Combustible
ADVERTENCIA
SWJ00283
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales en el momento de re-
postar, siga estas instrucciones.
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. Si
ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos con ella, acuda inmediatamente al
médico. Si se salpica la piel con gasoli-
na, lávese con agua y jabón. Si se salpi-
ca la ropa con gasolina, cámbiese.
PRECAUCIÓN
SCJ01870
No utilice gasolina con plomo. La gaso-
lina con plomo puede dañar gravemente
el motor.
Evite que penetre agua y suciedad en el
depósito de combustible. Un combusti-
ble contaminado puede afectar al fun-
cionamiento del motor y averiarlo.
Utilice únicamente gasolina nueva que
se haya almacenado en contenedores
limpios.
Utilice únicamente gasolina con un oc-
tanaje en surtidor de 91 como mínimo o
un octanaje Research de 95 como míni-
mo. Una gasolina de bajo octanaje pue-
de dañar gravemente el motor.
Este motor Yamaha está diseñado para utili-
zar gasolina súper sin plomo con un octanaje
en surtidor [(R+M)/2] de 91 o superior o un octanaje Research de 95 o superior. Si se
producen detonaciones (o autoencendido),
utilice una gasolina de otra marca.
Gasohol
Hay dos tipos de gasohol: el gasohol que
contiene etanol y el que contiene metanol.
Puede utilizarse gasohol al etanol si el conte-
nido de este no supera el 10% y el combus-
tible cumple con el requisito de octanaje
mínimo. El E-85 es una mezcla con un 85%
de etanol y, por tanto, no se debe utilizar en
esta moto de agua. Todas las mezclas que
contengan más de un 10% de etanol pueden
dañar el sistema de combustible y ocasionar
problemas de rendimiento del motor.
Yamaha no recomienda el uso de gasohol con metanol, ya que puede dañar el sistema
de combustible u ocasionar problemas de
rendimiento del motor.
Para llenar el depósito de combustible:
(1) Antes de repostar, pare el motor. No se suba ni se siente sobre la moto de agua.
No fume mientras reposta y evite asimis-
mo repostar donde haya chispas, llamas
vivas u otras fuentes de combustión.
(2) Sitúe la moto de agua en una zona bien ventilada y en posición horizontal.
(3) Retire los asientos y compruebe el nivel de combustible. (Consulte en la página
50 las instrucciones de desmontaje y
montaje del asiento).
Combustible recomendado:
Gasolina súper sin plomo con un oc-
tanaje mínimo de 91
(Octanaje en surtidor) = (R + M)/2
95 (Octanaje Research)
UF3J70S0.book Page 59 Monday, October 7, 2013 2:44 PM

Requisitos de utilización y manipulación
60

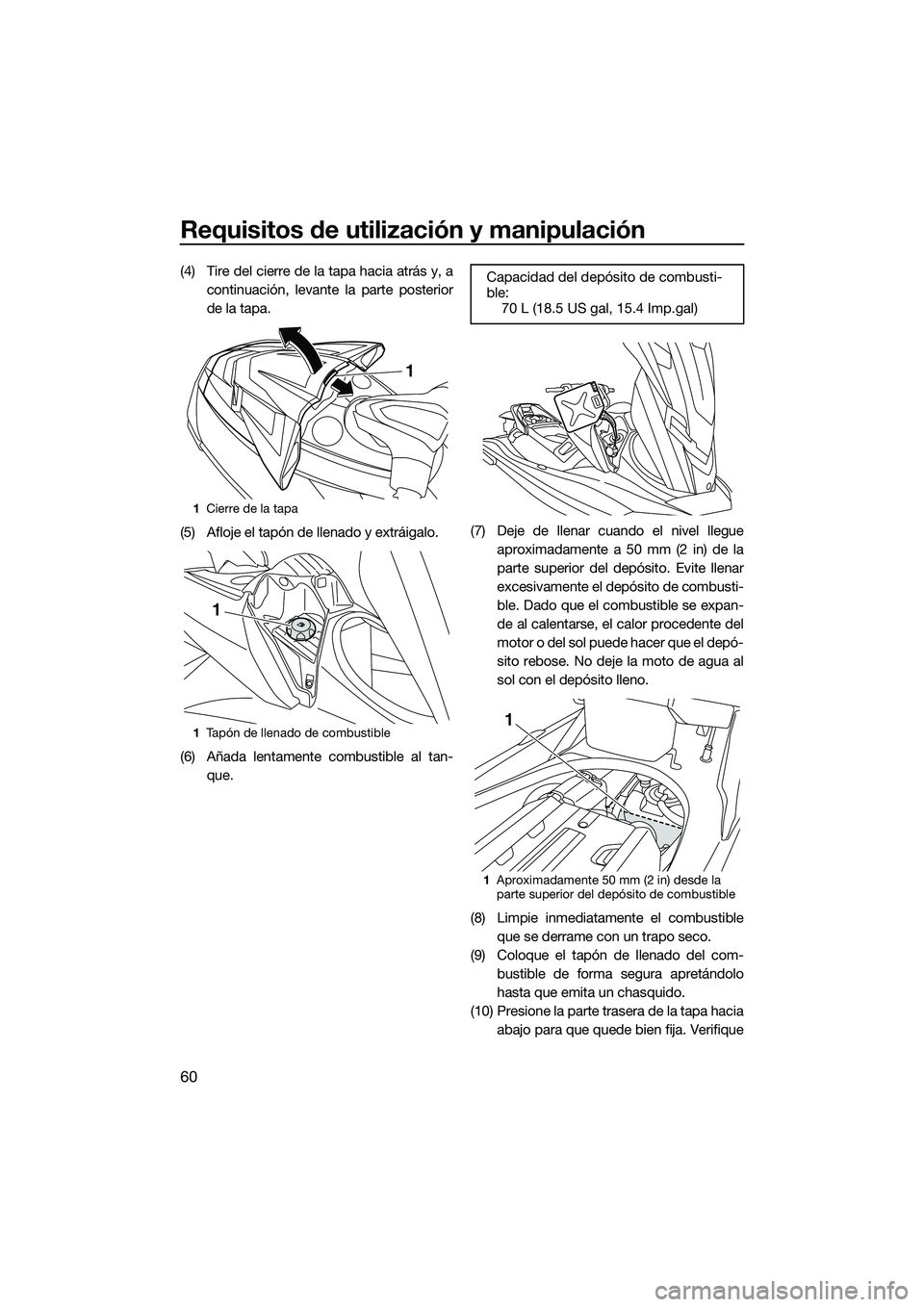

(4) Tire del cierre de la tapa hacia atrás y, acontinuación, levante la parte posterior
de la tapa.
(5) Afloje el tapón de llenado y extráigalo.
(6) Añada lentamente combustible al tan- que. (7) Deje de llenar cuando el nivel llegue
aproximadamente a 50 mm (2 in) de la
parte superior del depósito. Evite llenar
excesivamente el depósito de combusti-
ble. Dado que el combustible se expan-
de al calentarse, el calor procedente del
motor o del sol puede hacer que el depó-
sito rebose. No deje la moto de agua al
sol con el depósito lleno.
(8) Limpie inmediatamente el combustible que se derrame con un trapo seco.
(9) Coloque el tapón de llenado del com- bustible de forma segura apretándolo
hasta que emita un chasquido.
(10) Presione la parte trasera de la tapa hacia abajo para que quede bien fija. Verifique
1Cierre de la tapa
1 Tapón de llenado de combustible
1
1
Capacidad del depósito de combusti-
ble:
70 L (18.5 US gal, 15.4 Imp.gal)
1 Aproximadamente 50 mm (2 in) desde la
parte superior del depósito de combustible
1
UF3J70S0.book Page 60 Monday, October 7, 2013 2:44 PM

Requisitos de utilización y manipulación
61

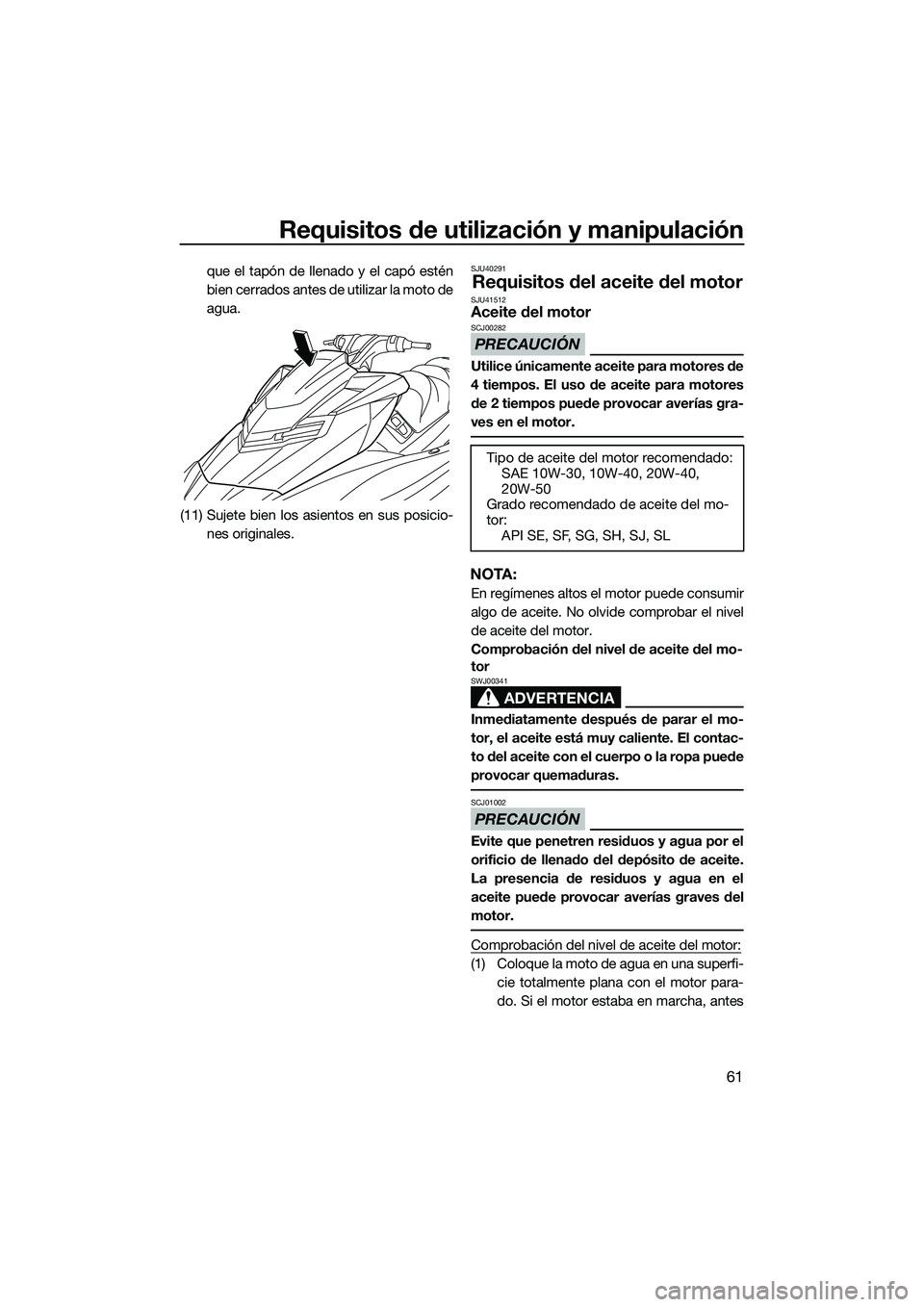

que el tapón de llenado y el capó estén
bien cerrados antes de utilizar la moto de
agua.
(11) Sujete bien los asientos en sus posicio- nes originales.SJU40291
Requisitos del aceite del motorSJU41512Aceite del motor
PRECAUCIÓN
SCJ00282
Utilice únicamente aceite para motores de
4 tiempos. El uso de aceite para motores
de 2 tiempos puede provocar averías gra-
ves en el motor.
NOTA:
En regímenes altos el motor puede consumir
algo de aceite. No olvide comprobar el nivel
de aceite del motor.
Comprobación del nivel de aceite del mo-
tor
ADVERTENCIA
SWJ00341
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contac-
to del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ01002
Evite que penetren residuos y agua por el
orificio de llenado del depósito de aceite.
La presencia de residuos y agua en el
aceite puede provocar averías graves del
motor.
Comprobación del nivel de aceite del motor:
(1) Coloque la moto de agua en una superfi-cie totalmente plana con el motor para-
do. Si el motor estaba en marcha, antes
Tipo de aceite del motor recomendado:SAE 10W-30, 10W-40, 20W-40,
20W-50
Grado recomendado de aceite del mo-
tor:
API SE, SF, SG, SH, SJ, SL
UF3J70S0.book Page 61 Monday, October 7, 2013 2:44 PM

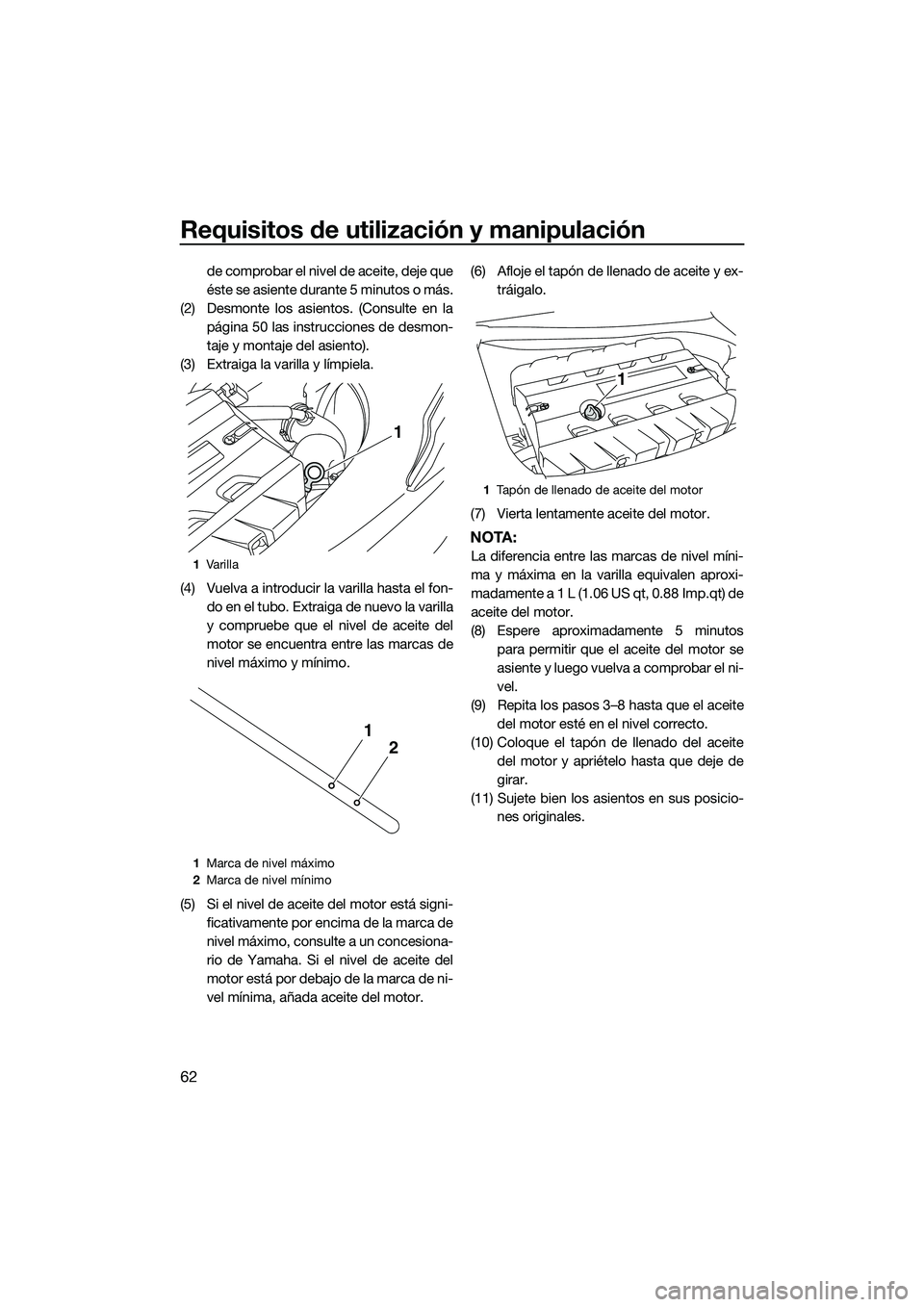

Requisitos de utilización y manipulación
62
de comprobar el nivel de aceite, deje que
éste se asiente durante 5 minutos o más.
(2) Desmonte los asientos. (Consulte en la página 50 las instrucciones de desmon-
taje y montaje del asiento).
(3) Extraiga la varilla y límpiela.
(4) Vuelva a introducir la varilla hasta el fon- do en el tubo. Extraiga de nuevo la varilla
y compruebe que el nivel de aceite del
motor se encuentra entre las marcas de
nivel máximo y mínimo.
(5) Si el nivel de aceite del motor está signi- ficativamente por encima de la marca de
nivel máximo, consulte a un concesiona-
rio de Yamaha. Si el nivel de aceite del
motor está por debajo de la marca de ni-
vel mínima, añada aceite del motor. (6) Afloje el tapón de llenado de aceite y ex-
tráigalo.
(7) Vierta lentamente aceite del motor.
NOTA:
La diferencia entre las marcas de nivel míni-
ma y máxima en la varilla equivalen aproxi-
madamente a 1 L (1.06 US qt, 0.88 Imp.qt) de
aceite del motor.
(8) Espere aproximadamente 5 minutos para permitir que el aceite del motor se
asiente y luego vuelva a comprobar el ni-
vel.
(9) Repita los pasos 3–8 hasta que el aceite del motor esté en el nivel correcto.
(10) Coloque el tapón de llenado del aceite del motor y apriételo hasta que deje de
girar.
(11) Sujete bien los asientos en sus posicio- nes originales.1Varilla
1 Marca de nivel máximo
2 Marca de nivel mínimo
1
2
1
1Tapón de llenado de aceite del motor
1
UF3J70S0.book Page 62 Monday, October 7, 2013 2:44 PM
