Funcionamiento
93
y a la velocidad mínima. Si las algas han obs-
truido la zona de admisión, limpie la toma de
admisión del chorro. (Consulte en la página
109 la información relativa a la toma de admi-
sión del chorro).
SJU40242Después de sacar la moto del agua
PRECAUCIÓN
SCJ01311
No sobrepase las 4000 r/min en tierra. Asi-
m i sm o , n o d e j e e n m a r c ha e l m o to r d u ra n -
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Después de la utilización y con la moto del
agua en tierra, vacíe inmediatamente el agua
de los conductos de refrigeración.
Para vaciar el agua de los conductos del
agua de refrigeración:
(1) Asegúrese de que la zona alrededor dela moto de agua está despejada antes de
arrancar el motor.
(2) Vacíe el agua que haya quedado en los conductos de agua de refrigeración
apretando y soltando alternativamente la
manilla del acelerador con rapidez entre
10 y 15 segundos.
(3) Pare el motor.
UF3J71S0.book Page 93 Thursday, June 26, 2014 11:15 AM

Cuidados y almacenamiento
94
SJU37146
Cuidados posteriores a la navegación
ADVERTENCIA
SWJ00331
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
Después de usar la moto de agua, sáquela
siempre del agua, límpiela y guárdela. Si la
deja en el agua durante periodos prolonga-
dos, se acelerará el deterioro normal de los
componentes del grupo propulsor y el aca-
bado del casco. Los organismos marinos y la
corrosión, entre otros factores, pueden acor-
tar la vida útil de numerosos componentes de
la moto de agua.

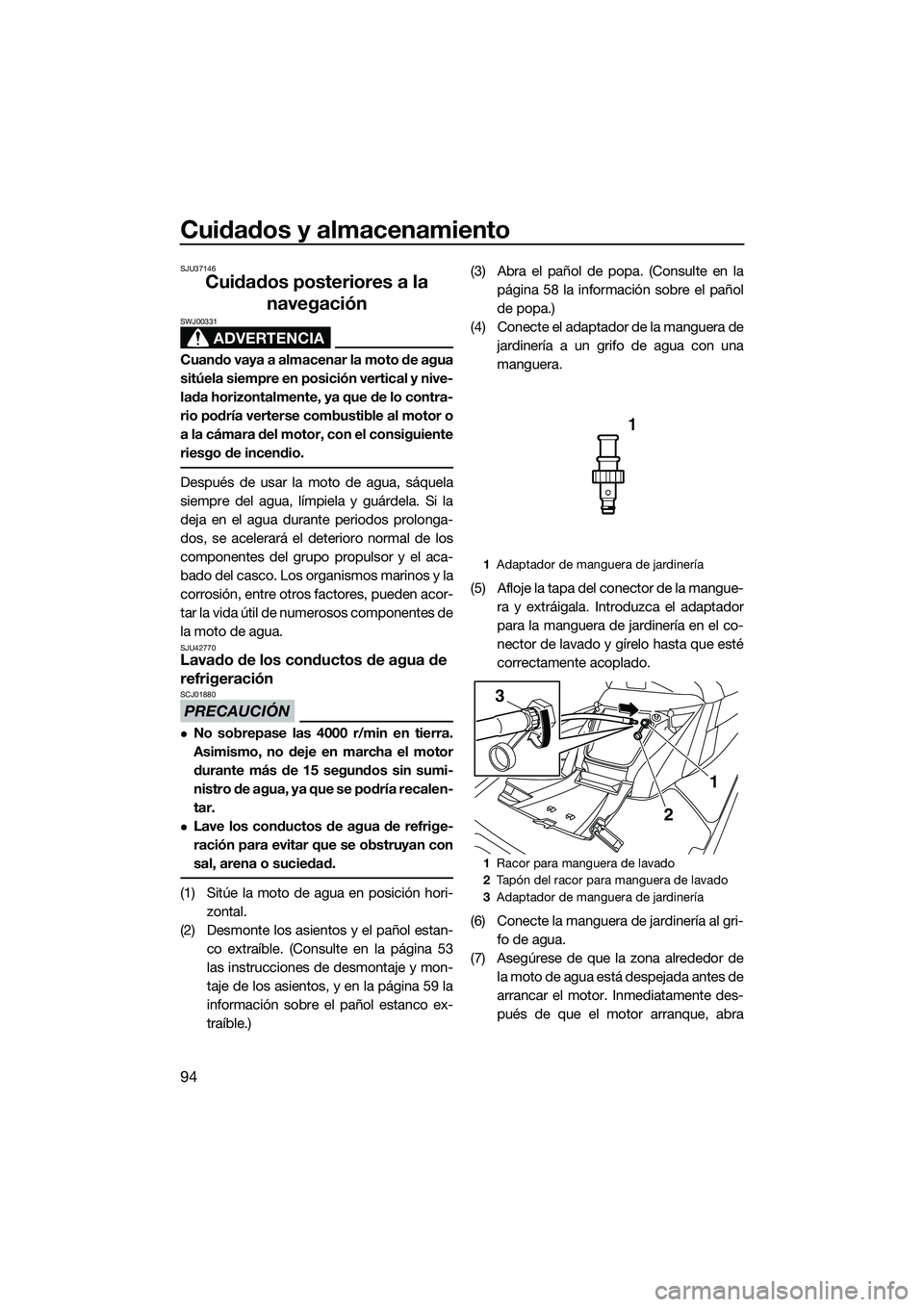

SJU42770Lavado de los conductos de agua de
refrigeración
PRECAUCIÓN
SCJ01880
No sobrepase las 4000 r/min en tierra.
Asimismo, no deje en marcha el motor
durante más de 15 segundos sin sumi-
nistro de agua, ya que se podría recalen-
tar.
Lave los conductos de agua de refrige-
ración para evitar que se obstruyan con
sal, arena o suciedad.
(1) Sitúe la moto de agua en posición hori-
zontal.
(2) Desmonte los asientos y el pañol estan- co extraíble. (Consulte en la página 53
las instrucciones de desmontaje y mon-
taje de los asientos, y en la página 59 la
información sobre el pañol estanco ex-
traíble.) (3) Abra el pañol de popa. (Consulte en la
página 58 la información sobre el pañol
de popa.)
(4) Conecte el adaptador de la manguera de jardinería a un grifo de agua con una
manguera.
(5) Afloje la tapa del conector de la mangue- ra y extráigala. Introduzca el adaptador
para la manguera de jardinería en el co-
nector de lavado y gírelo hasta que esté
correctamente acoplado.
(6) Conecte la manguera de jardinería al gri-
fo de agua.
(7) Asegúrese de que la zona alrededor de la moto de agua está despejada antes de
arrancar el motor. Inmediatamente des-
pués de que el motor arranque, abra
1Adaptador de manguera de jardinería
1 Racor para manguera de lavado
2 Tapón del racor para manguera de lavado
3 Adaptador de manguera de jardinería
1
3
2
UF3J71S0.book Page 94 Thursday, June 26, 2014 11:15 AM

Cuidados y almacenamiento
95
completamente el grifo de manera que el
agua salga fluidamente de la tobera de
propulsión.
(8) Deje el motor al ralentí durante unos 3 minutos y vigile su estado. Si el motor se
detiene durante el lavado, cierre el grifo
de inmediato y vuelva a realizar el proce-
dimiento desde el paso 7. ATENCIÓN:
No suministre agua a los conductos
de agua de refrigeración con el motor
parado. El agua podría pasar por el si-
lenciador al motor y provocar averías
graves en el mismo.
[SCJ00123]
(9) Cierre el grifo.
(10) Vacíe el agua que haya quedado en losconductos de agua de refrigeración
apretando y soltando alternativamente la
manilla del acelerador con rapidez entre
10 y 15 segundos.
(11) Pare el motor.
(12) Extraiga el adaptador de manguera, co- loque la tapa de la toma y apriétela hasta
que deje de girar.
(13) Cierre bien el pañol de popa.
(14) Sujete bien el pañol estanco extraíble y los asientos en sus posiciones origina-
les.

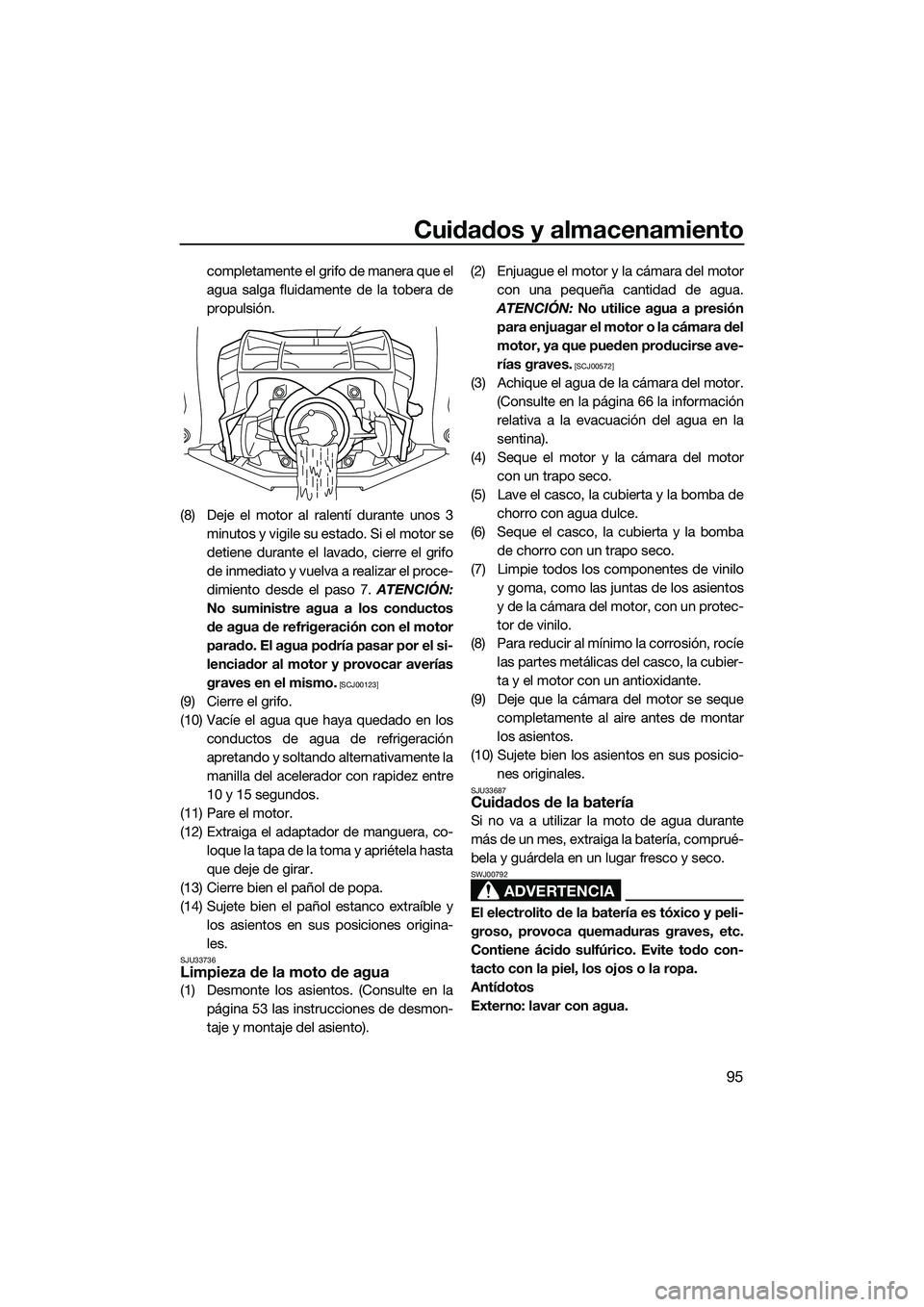

SJU33736Limpieza de la moto de agua
(1) Desmonte los asientos. (Consulte en lapágina 53 las instrucciones de desmon-
taje y montaje del asiento). (2) Enjuague el motor y la cámara del motor
con una pequeña cantidad de agua.
ATENCIÓN: No utilice agua a presión
para enjuagar el motor o la cámara del
motor, ya que pued en producirse ave-
rías graves.
[SCJ00572]
(3) Achique el agua de la cámara del motor. (Consulte en la página 66 la información
relativa a la evacuación del agua en la
sentina).
(4) Seque el motor y la cámara del motor con un trapo seco.
(5) Lave el casco, la cubierta y la bomba de chorro con agua dulce.
(6) Seque el casco, la cubierta y la bomba de chorro con un trapo seco.
(7) Limpie todos los componentes de vinilo y goma, como las juntas de los asientos
y de la cámara del motor, con un protec-
tor de vinilo.
(8) Para reducir al mínimo la corrosión, rocíe las partes metálicas del casco, la cubier-
ta y el motor con un antioxidante.
(9) Deje que la cámara del motor se seque completamente al aire antes de montar
los asientos.
(10) Sujete bien los asientos en sus posicio- nes originales.
SJU33687Cuidados de la batería
Si no va a utilizar la moto de agua durante
más de un mes, extraiga la batería, comprué-
bela y guárdela en un lugar fresco y seco.
ADVERTENCIA
SWJ00792
El electrolito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: lavar con agua.
UF3J71S0.book Page 95 Thursday, June 26, 2014 11:15 AM

Cuidados y almacenamiento
96
Interno: ingerir grandes cantidades de
agua o leche. Seguidamente ingerir mag-
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.

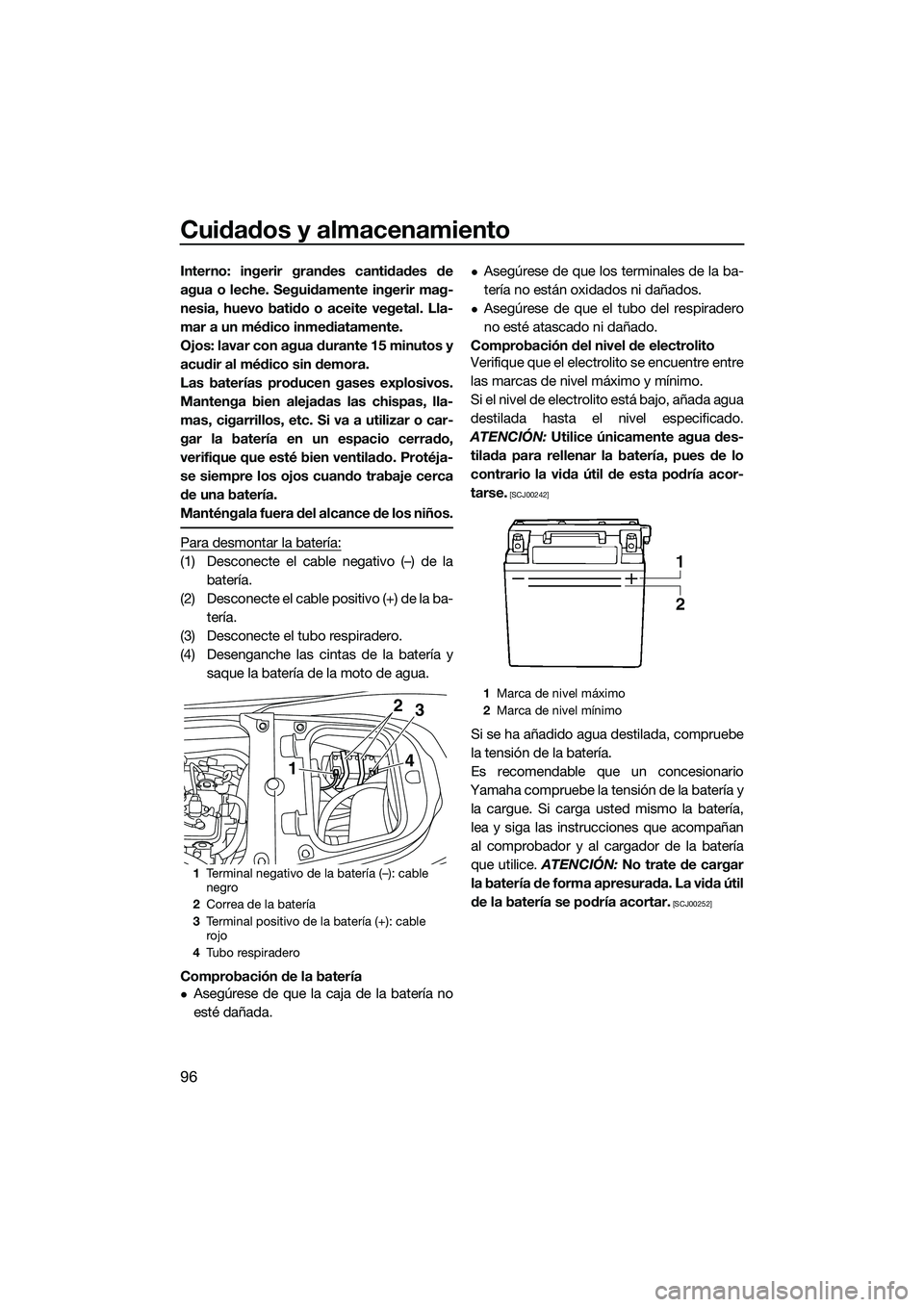

Para desmontar la batería:
(1) Desconecte el cable negativo (–) de labatería.
(2) Desconecte el cable positivo (+) de la ba- tería.
(3) Desconecte el tubo respiradero.
(4) Desenganche las cintas de la batería y saque la batería de la moto de agua.
Comprobación de la batería
Asegúrese de que la caja de la batería no
esté dañada.
Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.
Asegúrese de que el tubo del respiradero
no esté atascado ni dañado.
Comprobación del nivel de electrolito
Verifique que el electrolito se encuentre entre
las marcas de nivel máximo y mínimo.
Si el nivel de electrolito está bajo, añada agua
destilada hasta el nivel especificado.
ATENCIÓN: Utilice únicamente agua des-
tilada para rellenar la batería, pues de lo
contrario la vida útil de esta podría acor-
tarse.
[SCJ00242]
Si se ha añadido agua destilada, compruebe
la tensión de la batería.
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y la cargue. Si carga usted mismo la batería,
lea y siga las instrucciones que acompañan
al comprobador y al cargador de la batería
que utilice. ATENCIÓN: No trate de cargar
la batería de forma apresurada. La vida útil
de la batería se podría acortar.
[SCJ00252]
1 Terminal negativo de la batería (–): cable
negro
2 Correa de la batería
3 Terminal positivo de la batería (+): cable
rojo
4 Tubo respiradero
143
2
1
Marca de nivel máximo
2 Marca de nivel mínimo
UF3J71S0.book Page 96 Thursday, June 26, 2014 11:15 AM

Cuidados y almacenamiento
97
Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul-ce.
(2) Si los terminales de la batería están su- cios u oxidados, límpielos con un cepillo
metálico.
(3) Aplique grasa marina Yamaha o grasa A Yamaha a los termina les de la batería.
(4) Almacene la batería en un lugar fresco y seco. ATENCIÓN: El almacenamiento
de la batería en condición descargada
puede dañarla de forma irreparable. Compruebe la batería periódicamen-
te.
[SCJ00103]
Para montar la batería:
(1) Coloque la batería en el compartimiento
de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería (rojo) al terminal positivo (+) de la batería.
ATENCIÓN: Si se invierten los cables
de la batería los componentes eléctri-
cos resultarán dañados.
[SCJ00262]
(3) Conecte el cable negativo (–) de la bate- ría (negro) al terminal negativo (–) de la
batería.
(4) Conecte el tubo respiradero a la batería. ¡ADVERTENCIA! Podría producirse unincendio o una explosión si el tubo
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00452]
(5) Verifique que la batería quede bien suje- ta.
1Correa de la batería
1 Terminal de la batería
Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
UF3J71S0.book Page 97 Thursday, June 26, 2014 11:15 AM

Cuidados y almacenamiento
98
SJU33493
Almacenamiento prolongado
ADVERTENCIA
SWJ00331
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho mante-
nimiento preventivo antes de proceder al al-
macenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40763Limpieza
(1) Lave los conductos de agua de refrigera-ción. (Consulte en la página 94 la infor-
m ac i ó n r e la t i va al l a va do co n a g u a de l o s
conductos del agua de refrigeración).
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en lapágina 95 la información relativa a la lim-
pieza de la moto de agua).
Aplique al casco una cera no abrasiva.
SJU43301Engrase
Utilice un aplicador adecuado de grasa mari-
na para engrasar a presión los cables y rocíe
con un antioxidante la parte situada entre el cable interior y el exterior para lubricarlos y
eliminar cualquier humedad y suciedad.
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.
Cable de la dirección (extremo de la tobera
de propulsión) y varilla
del trimado eléctrico
(extremo de la tobera de propulsión)
Varilla del inversor (extremo de la compuer-
ta de inversión)
SJU40812Prueba de oxidación
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Solicite a un concesionario Yamaha que
compruebe la oxidación de los componentes
internos del motor. Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
UF3J71S0.book Page 98 Thursday, June 26, 2014 11:15 AM

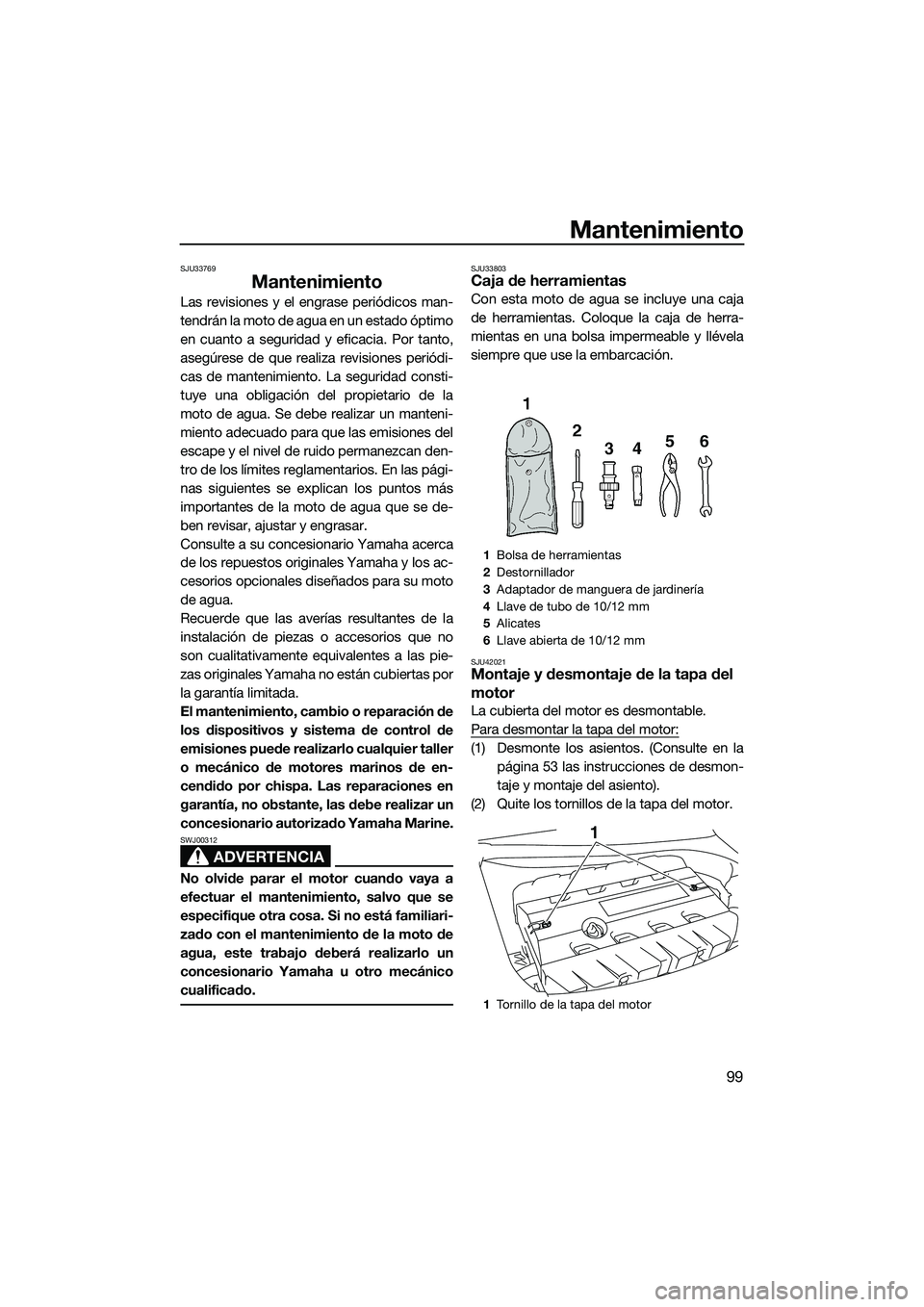

Mantenimiento
99
SJU33769
Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad consti-
tuye una obligación del propietario de la
moto de agua. Se debe realizar un manteni-
miento adecuado para que las emisiones del
escape y el nivel de ruido permanezcan den-
tro de los límites reglamentarios. En las pági-
nas siguientes se explican los puntos más
importantes de la moto de agua que se de-
ben revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no
son cualitativamente equivalentes a las pie-
zas originales Yamaha no están cubiertas por
la garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de en-
cendido por chispa. Las reparaciones en
garantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
ADVERTENCIA
SWJ00312
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
SJU33803Caja de herramientas
Con esta moto de agua se incluye una caja
de herramientas. Coloque la caja de herra-
mientas en una bolsa impermeable y llévela
siempre que use la embarcación.
SJU42021Montaje y desmontaje de la tapa del
motor
La cubierta del motor es desmontable.
Para desmontar la tapa del motor:
(1) Desmonte los asientos. (Consulte en lapágina 53 las instrucciones de desmon-
taje y montaje del asiento).
(2) Quite los tornillos de la tapa del motor.
1 Bolsa de herramientas
2 Destornillador
3 Adaptador de manguera de jardinería
4 Llave de tubo de 10/12 mm
5 Alicates
6 Llave abierta de 10/12 mm
1 Tornillo de la tapa del motor
1
UF3J71S0.book Page 99 Thursday, June 26, 2014 11:15 AM

Mantenimiento
100
(3) Levante la tapa del motor para desmon-tarla.
Para montar la tapa del motor:
(1) Coloque la tapa del m otor en su po sició n original y presiónela.
(2) Coloque los tornillos de la tapa del motor y apriételos al par especificado.
(3) Sujete bien los asientos en sus posicio- nes originales.
1Tapa del motor
Par de apriete:
Tornillo de la tapa del motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF3J71S0.book Page 100 Thursday, June 26, 2014 11:15 AM

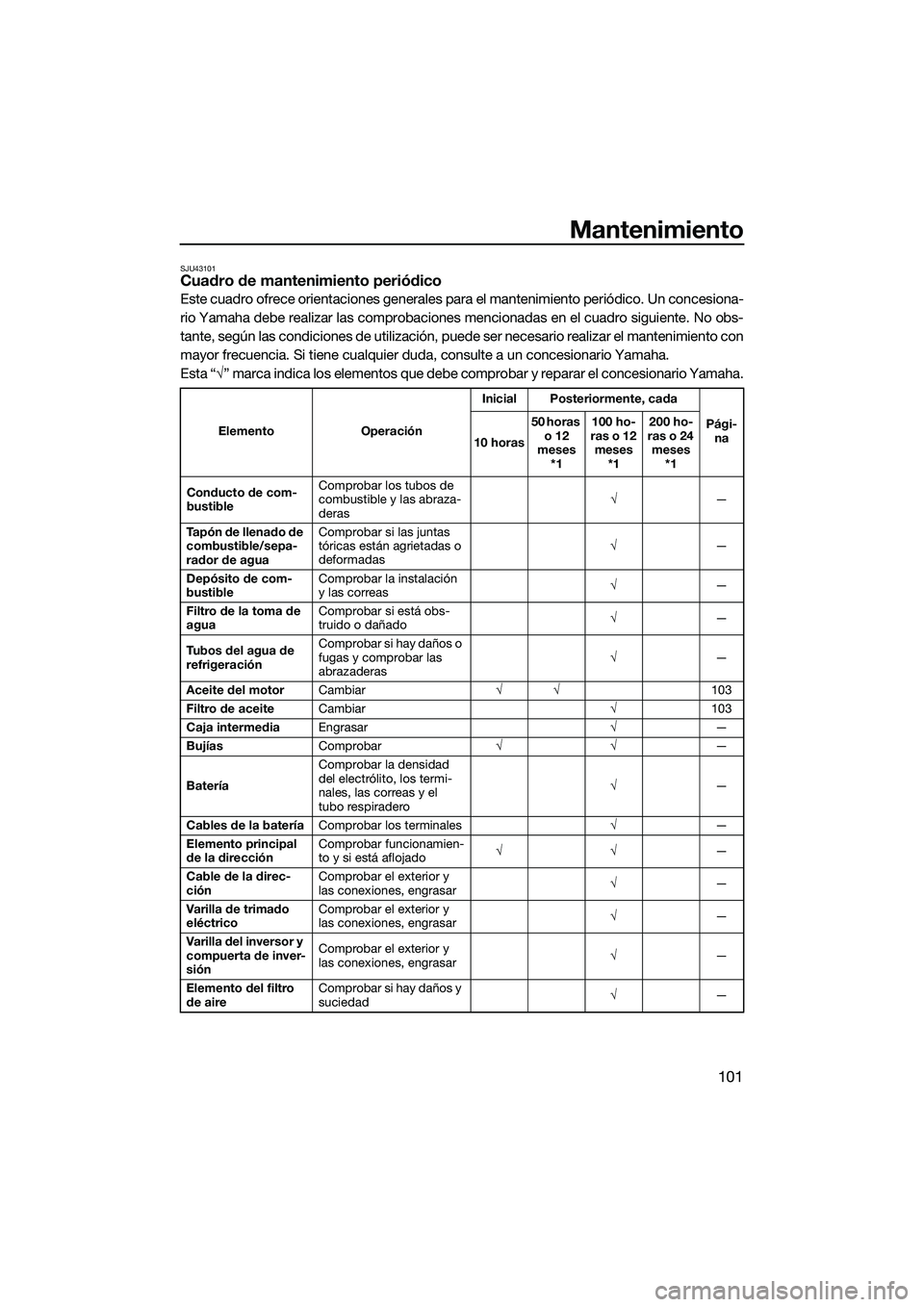

Mantenimiento
101
SJU43101Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta “ √” marca indica los elementos que debe comp robar y reparar el concesionario Yamaha.
ElementoOperaciónInicial Posteriormente, cada
Pági-na
10 horas 50 horas
o 12
meses *1 100 ho-
ras o 12 meses *1 200 ho-
ras o 24 meses *1
Conducto de com-
bustible Comprobar los tubos de
combustible y las abraza-
deras
√
—
Tapón de llenado de
combustible/sepa-
rador de agua Comprobar si las juntas
tóricas están agrietadas o
deformadas
√
—
Depósito de com-
bustible Comprobar la instalación
y las correas
√
—
Filtro de la toma de
agua Comprobar si está obs-
truido o dañado
√
—
Tubos del agua de
refrigeración Comprobar si hay daños o
fugas y comprobar las
abrazaderas
√
—
Aceite del motor Cambiar √√ 103
Filtro de aceite Cambiar √103
Caja intermedia Engrasar √—
Bujías Comprobar √√ —
Batería Comprobar la densidad
del electrólito, los termi-
nales, las correas y el
tubo respiradero
√
—
Cables de la batería Comprobar los terminales √—
Elemento principal
de la dirección Comprobar funcionamien-
to y si está aflojado
√√
—
Cable de la direc-
ción Comprobar el exterior y
las conexiones, engrasar
√
—
Varilla de trimado
eléctrico Comprobar el exterior y
las conexiones, engrasar
√
—
Varilla del inversor y
compuerta de inver-
sión Comprobar el exterior y
las conexiones, engrasar
√
—
Elemento del filtro
de aire Comprobar si hay daños y
suciedad
√
—
UF3J71S0.book Page 101 Thursday, June 26, 2014 11:15 AM

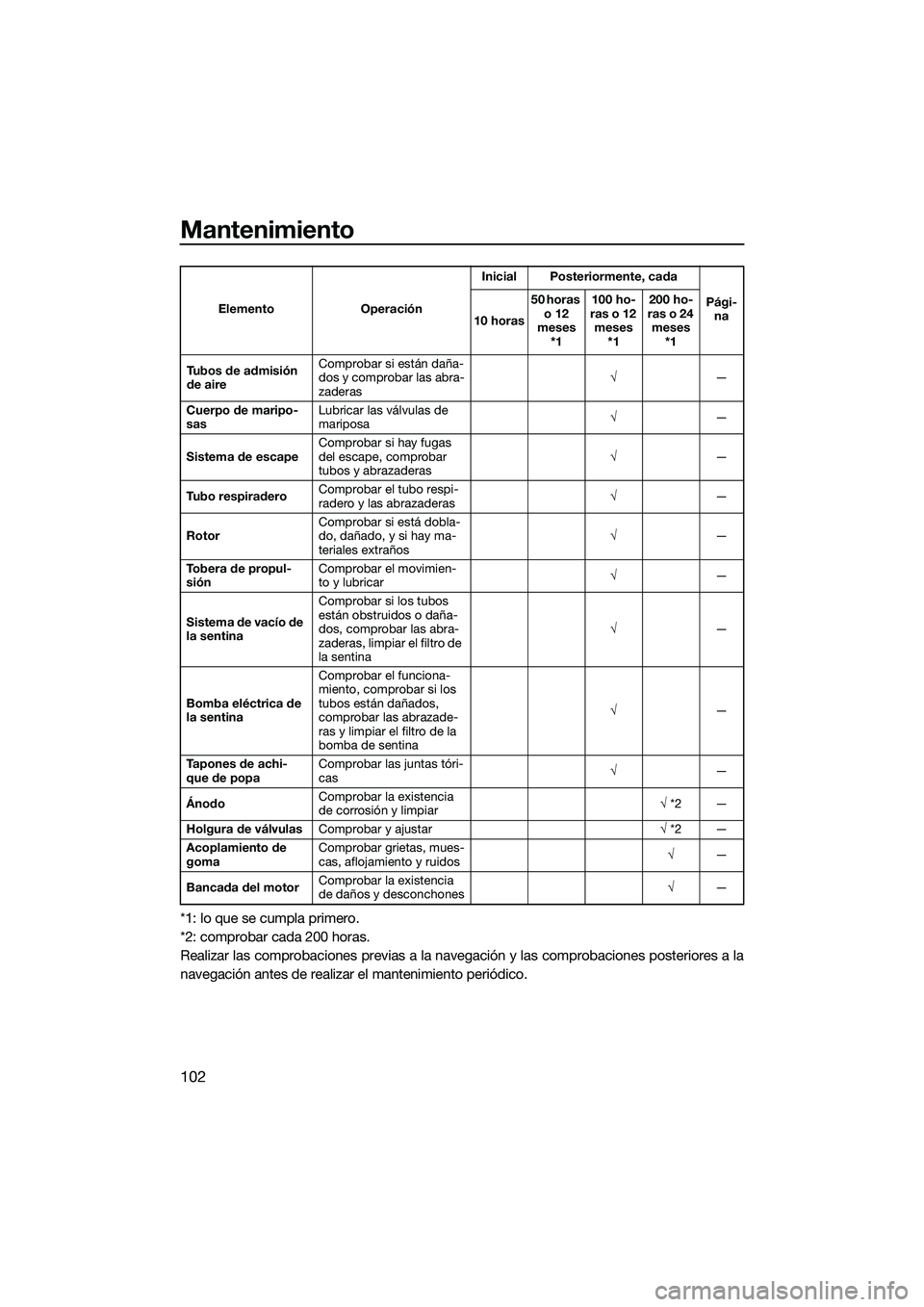

Mantenimiento
102
*1: lo que se cumpla primero.
*2: comprobar cada 200 horas.
Realizar las comprobaciones previas a la navegación y las comprobaciones posteriores a la
navegación antes de realizar el mantenimiento periódico.
Tubos de admisión
de aireComprobar si están daña-
dos y comprobar las abra-
zaderas
√
—
Cuerpo de maripo-
sas Lubricar las válvulas de
mariposa
√
—
Sistema de escape Comprobar si hay fugas
del escape, comprobar
tubos y abrazaderas √
—
Tubo respiradero Comprobar el tubo respi-
radero y las abrazaderas
√
—
Rotor Comprobar si está dobla-
do, dañado, y si hay ma-
teriales extraños √
—
Tobera de propul-
sión Comprobar el movimien-
to y lubricar
√
—
Sistema de vacío de
la sentina Comprobar si los tubos
están obstruidos o daña-
dos, comprobar las abra-
zaderas, limpiar el filtro de
la sentina
√
—
Bomba eléctrica de
la sentina Comprobar el funciona-
miento, comprobar si los
tubos están dañados,
comprobar las abrazade-
ras y limpiar el filtro de la
bomba de sentina
√
—
Tapones de achi-
que de popa Comprobar las juntas tóri-
cas
√
—
Ánodo Comprobar la existencia
de corrosión y limpiar
√
*2 —
Holgura de válvulas Comprobar y ajustar √ *2 —
Acoplamiento de
goma Comprobar grietas, mues-
cas, aflojamiento y ruidos
√
—
Bancada del motor Comprobar la existencia
de daños y desconchones
√
—
Elemento Operación
Inicial Posteriormente, cada
Pági-na
10 horas 50 horas
o 12
meses *1 100 ho-
ras o 12 meses *1 200 ho-
ras o 24 meses *1
UF3J71S0.book Page 102 Thursday, June 26, 2014 11:15 AM
