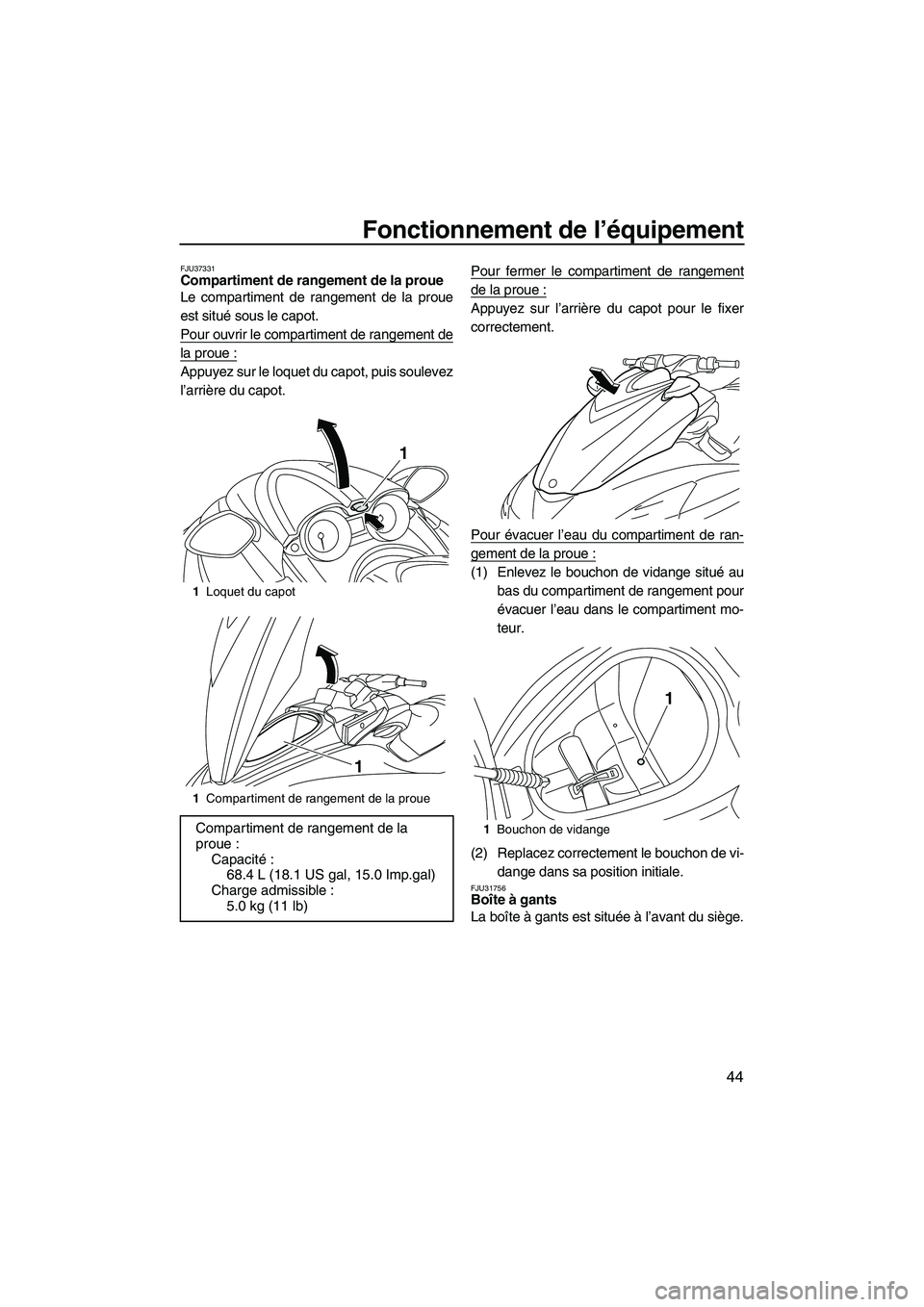

Fonctionnement de l’équipement
44
FJU37331Compartiment de rangement de la proue
Le compartiment de rangement de la proue
est situé sous le capot.
Pour ouvrir le compartiment de rangement de
la proue :
Appuyez sur le loquet du capot, puis soulevez
l’arrière du capot. Pour fermer le compartiment de rangement
de la proue :
Appuyez sur l’arrière du capot pour le fixer
correctement.
Pour évacuer l’eau du compartiment de ran-
gement de la proue :
(1) Enlevez le bouchon de vidange situé au
bas du compartiment de rangement pour
évacuer l’eau dans le compartiment mo-
teur.
(2) Replacez correctement le bouchon de vi- dange dans sa position initiale.
FJU31756Boîte à gants
La boîte à gants est située à l’avant du siège.
1Loquet du capot
1 Compartiment de rangement de la proue
Compartiment de rangement de la
proue :
Capacité :68.4 L (18.1 US gal, 15.0 Imp.gal)
Charge admissible : 5.0 kg (11 lb)
1
1
1Bouchon de vidange
1
UF2R74F0.book Page 44 Friday, August 10, 2012 11:18 AM

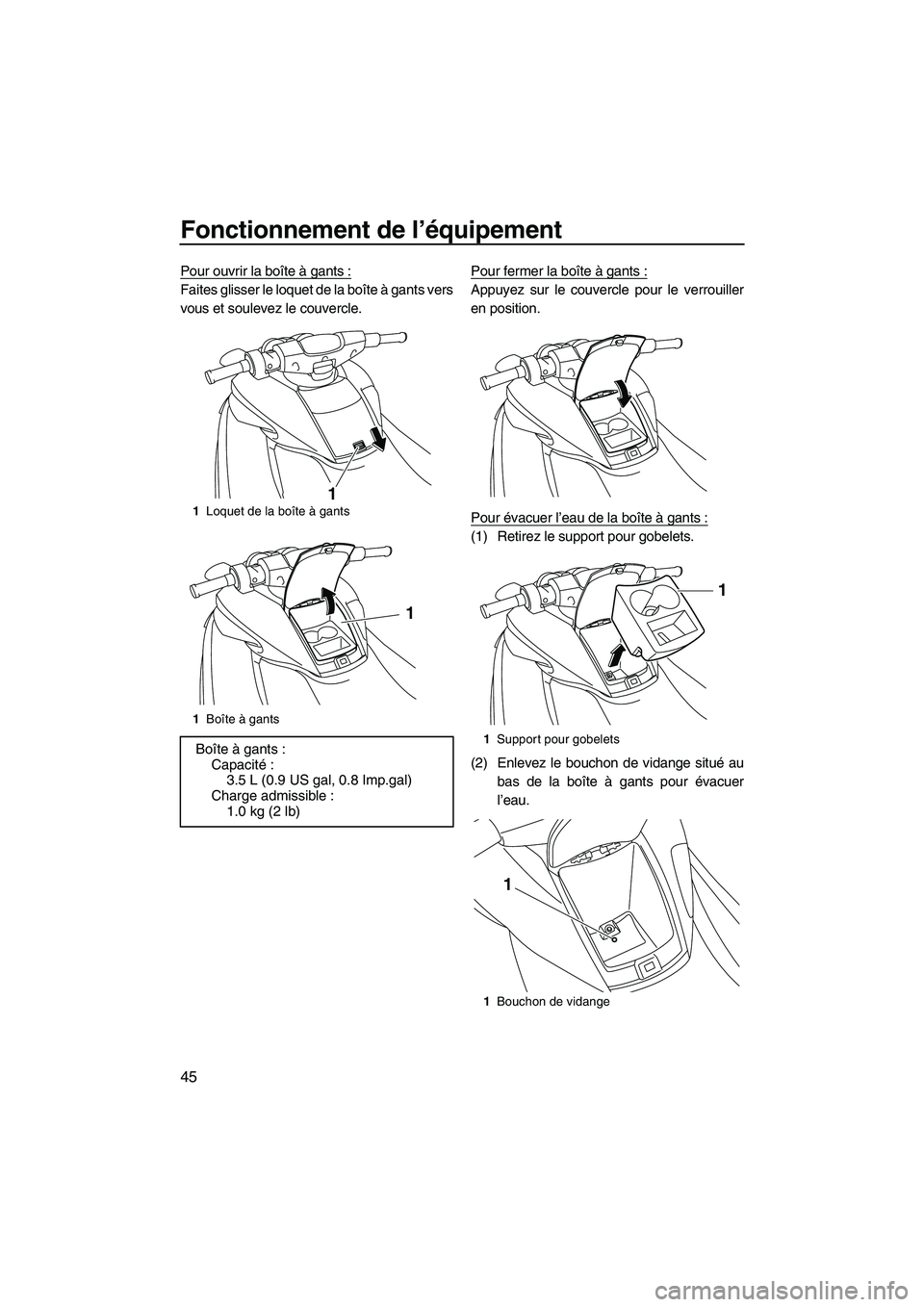

Fonctionnement de l’équipement
45
Pour ouvrir la boîte à gants :
Faites glisser le loquet de la boîte à gants vers
vous et soulevez le couvercle.Pour fermer la boîte à gants :Appuyez sur le couvercle pour le verrouiller
en position.
Pour évacuer l’eau de la boîte à gants :
(1) Retirez le support pour gobelets.
(2) Enlevez le bouchon de vidange situé au
bas de la boîte à gants pour évacuer
l’eau.
1Loquet de la boîte à gants
1 Boîte à gants
Boîte à gants :
Capacité :3.5 L (0.9 US gal, 0.8 Imp.gal)
Charge admissible :
1.0 kg (2 lb)
1
1
1Support pour gobelets
1 Bouchon de vidange
1
1
UF2R74F0.book Page 45 Friday, August 10, 2012 11:18 AM

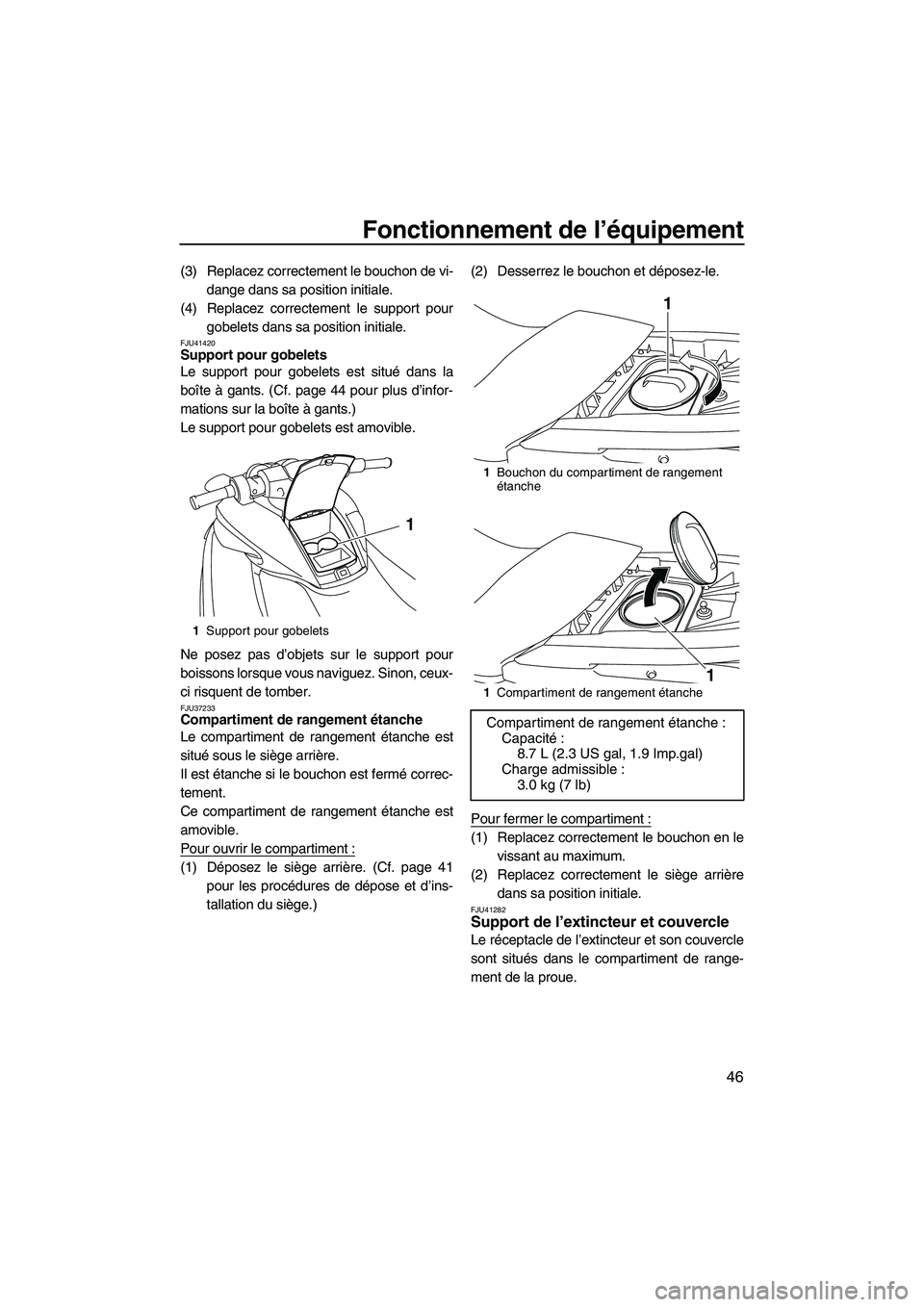

Fonctionnement de l’équipement
46
(3) Replacez correctement le bouchon de vi-dange dans sa position initiale.
(4) Replacez correctement le support pour gobelets dans sa position initiale.
FJU41420Support pour gobelets
Le support pour gobelets est situé dans la
boîte à gants. (Cf. page 44 pour plus d’infor-
mations sur la boîte à gants.)
Le support pour gobelets est amovible.
Ne posez pas d’objets sur le support pour
boissons lorsque vous naviguez. Sinon, ceux-
ci risquent de tomber.
FJU37233Compartiment de rangement étanche
Le compartiment de rangement étanche est
situé sous le siège arrière.
Il est étanche si le bouchon est fermé correc-
tement.
Ce compartiment de rangement étanche est
amovible.
Pour ouvrir le compartiment :
(1) Déposez le siège arrière. (Cf. page 41pour les procédures de dépose et d’ins-
tallation du siège.) (2) Desserrez le bouchon et déposez-le.
Pour fermer le compartiment :
(1) Replacez correctement le bouchon en le
vissant au maximum.
(2) Replacez correctement le siège arrière dans sa position initiale.
FJU41282Support de l’extincteur et couvercle
Le réceptacle de l’extincteur et son couvercle
sont situés dans le compartiment de range-
ment de la proue.
1Support pour gobelets
1
1Bouchon du compartiment de rangement
étanche
1 Compartiment de rangement étanche
Compartiment de rangement étanche :
Capacité : 8.7 L (2.3 US gal, 1.9 Imp.gal)
Charge admissible : 3.0 kg (7 lb)
1
1
UF2R74F0.book Page 46 Friday, August 10, 2012 11:18 AM

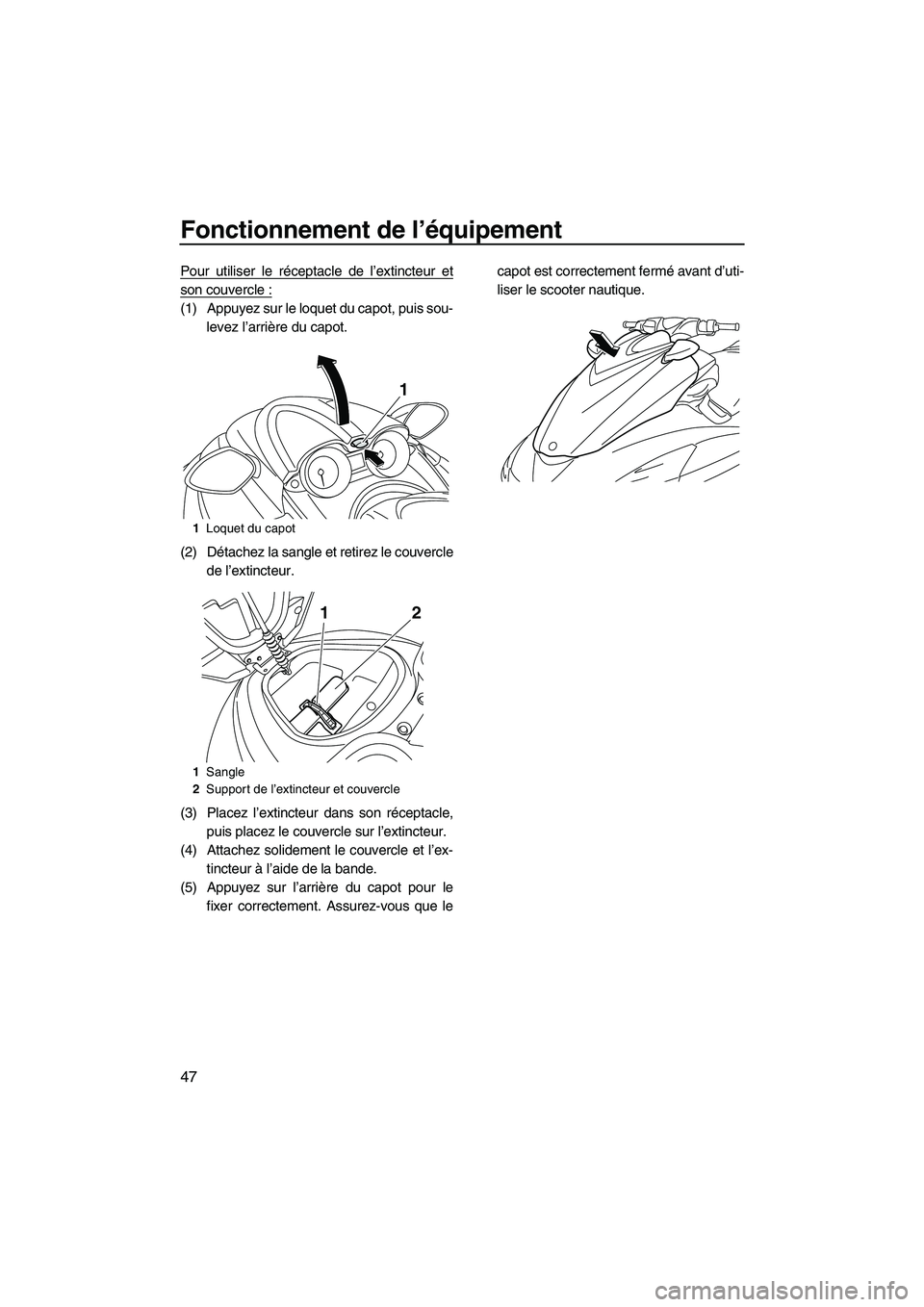

Fonctionnement de l’équipement
47
Pour utiliser le réceptacle de l’extincteur et
son couvercle :
(1) Appuyez sur le loquet du capot, puis sou-levez l’arrière du capot.
(2) Détachez la sangle et retirez le couvercle de l’extincteur.
(3) Placez l’extincteur dans son réceptacle, puis placez le couvercle sur l’extincteur.
(4) Attachez solidement le couvercle et l’ex- tincteur à l’aide de la bande.
(5) Appuyez sur l’arrière du capot pour le fixer correctement. Assurez-vous que le capot est correctement fermé avant d’uti-
liser le scooter nautique.
1
Loquet du capot
1 Sangle
2 Support de l’extincteur et couvercle
1
12
UF2R74F0.book Page 47 Friday, August 10, 2012 11:18 AM

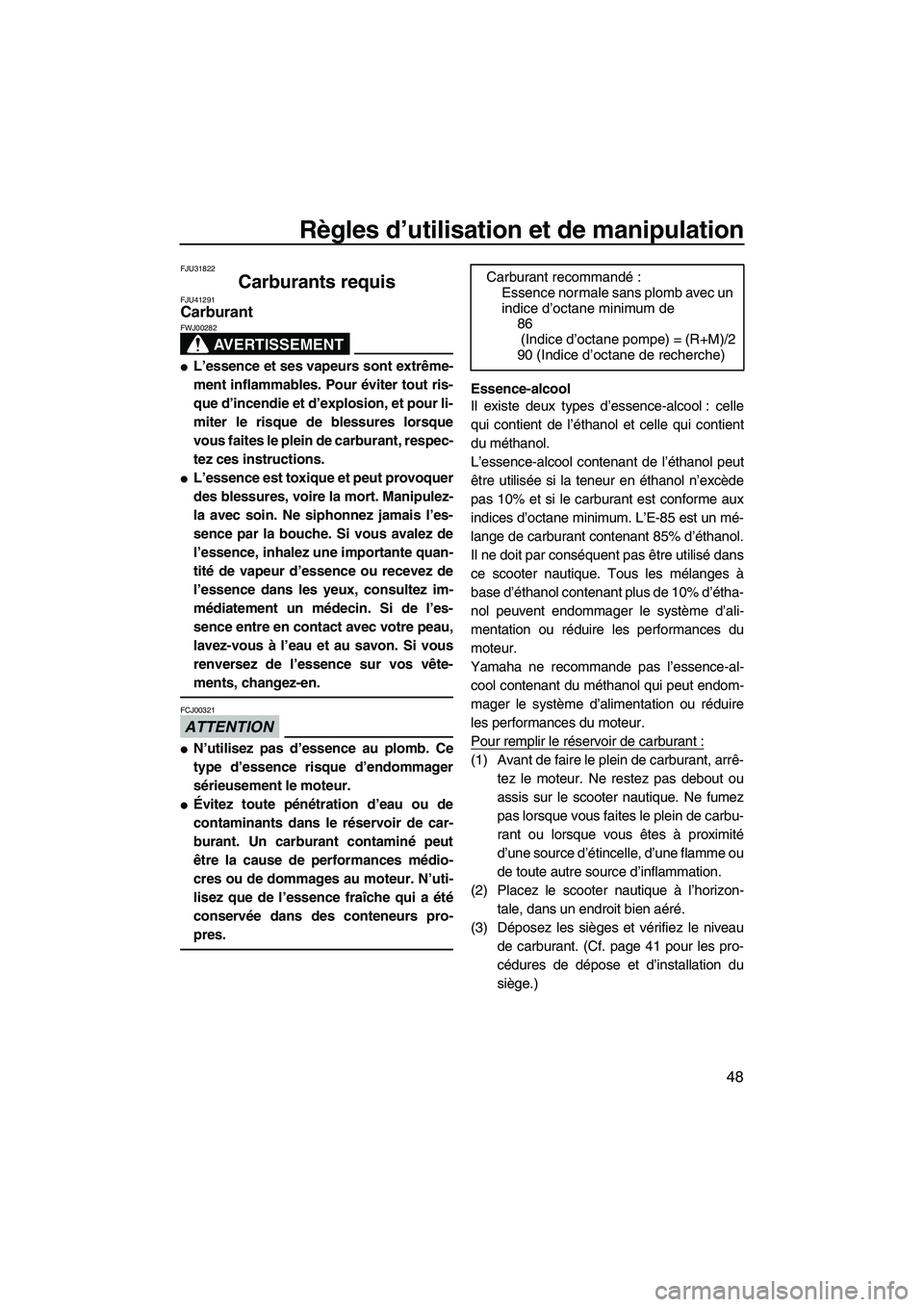

Règles d’utilisation et de manipulation
48
FJU31822
Carburants requis FJU41291Carburant
AVERTISSEMENT
FWJ00282
●L’essence et ses vapeurs sont extrême-
ment inflammables. Pour éviter tout ris-
que d’incendie et d’explosion, et pour li-
miter le risque de blessures lorsque
vous faites le plein de carburant, respec-
tez ces instructions.
●L’essence est toxique et peut provoquer
des blessures, voire la mort. Manipulez-
la avec soin. Ne siphonnez jamais l’es-
sence par la bouche. Si vous avalez de
l’essence, inhalez une importante quan-
tité de vapeur d’essence ou recevez de
l’essence dans les yeux, consultez im-
médiatement un médecin. Si de l’es-
sence entre en contact avec votre peau,
lavez-vous à l’eau et au savon. Si vous
renversez de l’essence sur vos vête-
ments, changez-en.
ATTENTION
FCJ00321
●N’utilisez pas d’essence au plomb. Ce
type d’essence risque d’endommager
sérieusement le moteur.
●Évitez toute pénétration d’eau ou de
contaminants dans le réservoir de car-
burant. Un carburant contaminé peut
être la cause de performances médio-
cres ou de dommages au moteur. N’uti-
lisez que de l’essence fraîche qui a été
conservée dans des conteneurs pro-
pres.
Essence-alcool
Il existe deux types d’essence-alcool : celle
qui contient de l’éthanol et celle qui contient
du méthanol.
L’essence-alcool contenant de l’éthanol peut
être utilisée si la teneur en éthanol n’excède
pas 10% et si le carburant est conforme aux
indices d’octane minimum. L’E-85 est un mé-
lange de carburant contenant 85% d’éthanol.
Il ne doit par conséquent pas être utilisé dans
ce scooter nautique. Tous les mélanges à
base d’éthanol contenant plus de 10% d’étha-
nol peuvent endommager le système d’ali-
mentation ou réduire les performances du
moteur.
Yamaha ne recommande pas l’essence-al- cool contenant du méthanol qui peut endom-
mager le système d’alimentation ou réduire
les performances du moteur.
Pour remplir le réservoir de carburant :
(1) Avant de faire le plein de carburant, arrê- tez le moteur. Ne restez pas debout ou
assis sur le scooter nautique. Ne fumez
pas lorsque vous faites le plein de carbu-
rant ou lorsque vous êtes à proximité
d’une source d’étincelle, d’une flamme ou
de toute autre source d’inflammation.
(2) Placez le scooter nautique à l’horizon- tale, dans un endroit bien aéré.
(3) Déposez les sièges et vérifiez le niveau de carburant. (Cf. page 41 pour les pro-
cédures de dépose et d’installation du
siège.)
Carburant recommandé :
Essence normale sans plomb avec un
indice d’octane minimum de 86
(Indice d’octane pompe) = (R+M)/2
90 (Indice d’octane de recherche)
UF2R74F0.book Page 48 Friday, August 10, 2012 11:18 AM

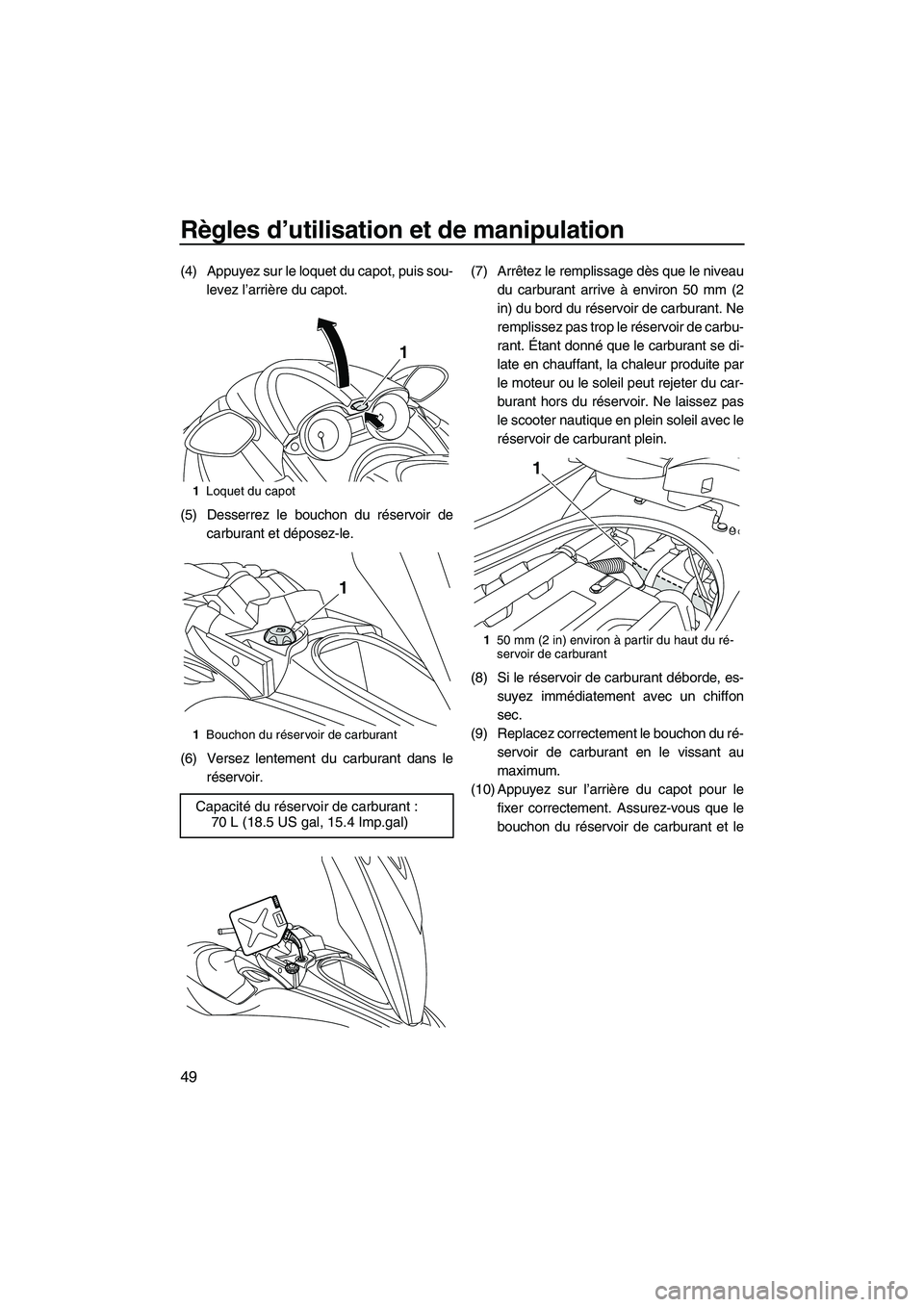

Règles d’utilisation et de manipulation
49
(4) Appuyez sur le loquet du capot, puis sou-levez l’arrière du capot.
(5) Desserrez le bouchon du réservoir de carburant et déposez-le.
(6) Versez lentement du carburant dans le réservoir. (7) Arrêtez le remplissage dès que le niveau
du carburant arrive à environ 50 mm (2
in) du bord du réservoir de carburant. Ne
remplissez pas trop le réservoir de carbu-
rant. Étant donné que le carburant se di-
late en chauffant, la chaleur produite par
le moteur ou le soleil peut rejeter du car-
burant hors du réservoir. Ne laissez pas
le scooter nautique en plein soleil avec le
réservoir de carburant plein.
(8) Si le réservoir de carburant déborde, es- suyez immédiatement avec un chiffon
sec.
(9) Replacez correctement le bouchon du ré- servoir de carburant en le vissant au
maximum.
(10) Appuyez sur l’arrière du capot pour le fixer correctement. Assurez-vous que le
bouchon du réservoir de carburant et le
1Loquet du capot
1 Bouchon du réservoir de carburant
Capacité du réservoir de carburant :
70 L (18.5 US gal, 15.4 Imp.gal)
1
1
150 mm (2 in) environ à partir du haut du ré-
servoir de carburant
1
UF2R74F0.book Page 49 Friday, August 10, 2012 11:18 AM

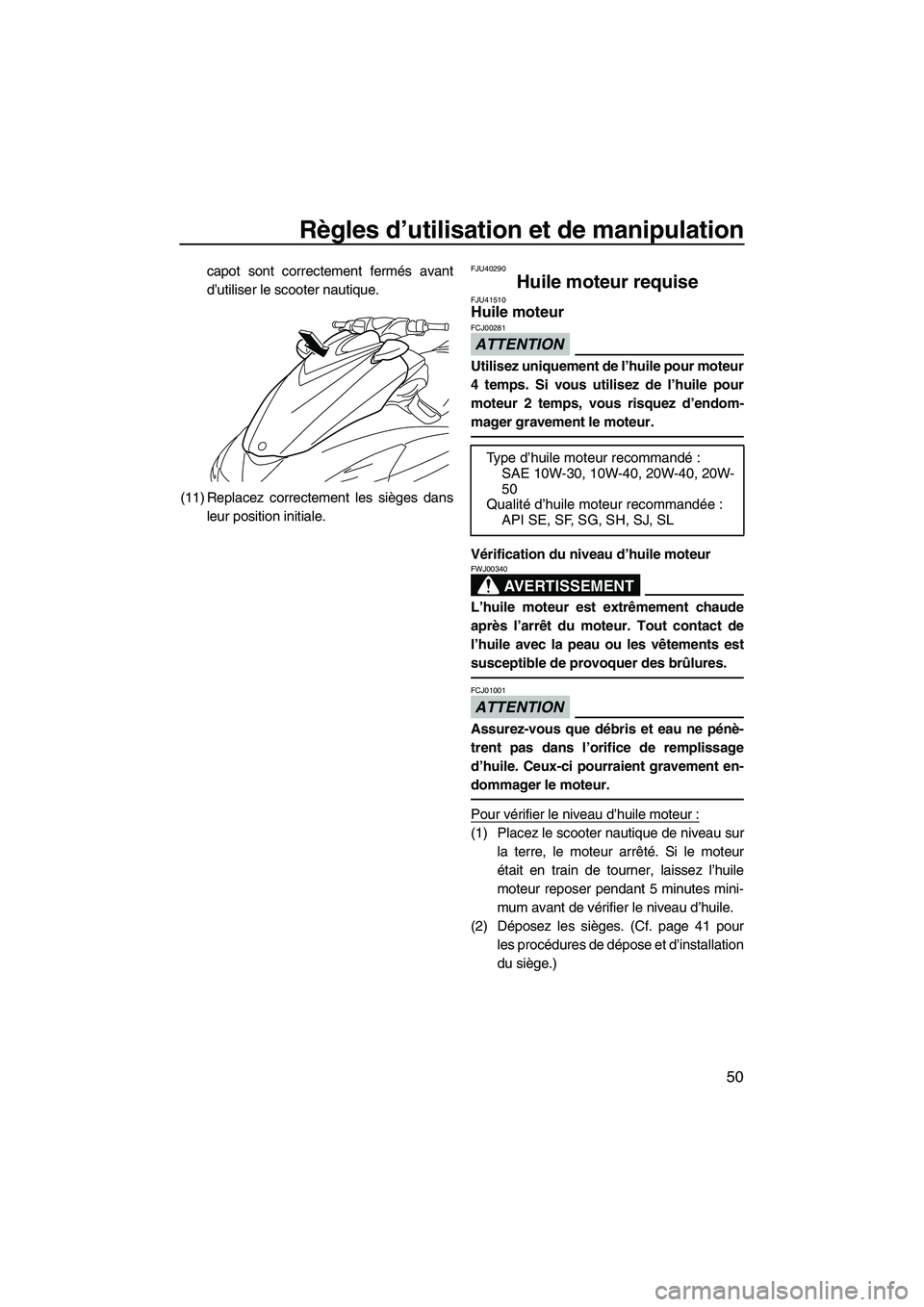

Règles d’utilisation et de manipulation
50
capot sont correctement fermés avant
d’utiliser le scooter nautique.
(11) Replacez correctement les sièges dans leur position initiale.FJU40290
Huile moteur requise FJU41510Huile moteur
ATTENTION
FCJ00281
Utilisez uniquement de l’huile pour moteur
4 temps. Si vous utilisez de l’huile pour
moteur 2 temps, vous risquez d’endom-
mager gravement le moteur.
Vérification du niveau d’huile moteur
AVERTISSEMENT
FWJ00340
L’huile moteur est extrêmement chaude
après l’arrêt du moteur. Tout contact de
l’huile avec la peau ou les vêtements est
susceptible de provoquer des brûlures.
ATTENTION
FCJ01001
Assurez-vous que débris et eau ne pénè-
trent pas dans l’orifice de remplissage
d’huile. Ceux-ci pourraient gravement en-
dommager le moteur.
Pour vérifier le niveau d’huile moteur :
(1) Placez le scooter nautique de niveau surla terre, le moteur arrêté. Si le moteur
était en train de tourner, laissez l’huile
moteur reposer pendant 5 minutes mini-
mum avant de vérifier le niveau d’huile.
(2) Déposez les sièges. (Cf. page 41 pour les procédures de dépose et d’installation
du siège.)
Type d’huile moteur recommandé :SAE 10W-30, 10W-40, 20W-40, 20W-
50
Qualité d’huile moteur recommandée : API SE, SF, SG, SH, SJ, SL
UF2R74F0.book Page 50 Friday, August 10, 2012 11:18 AM

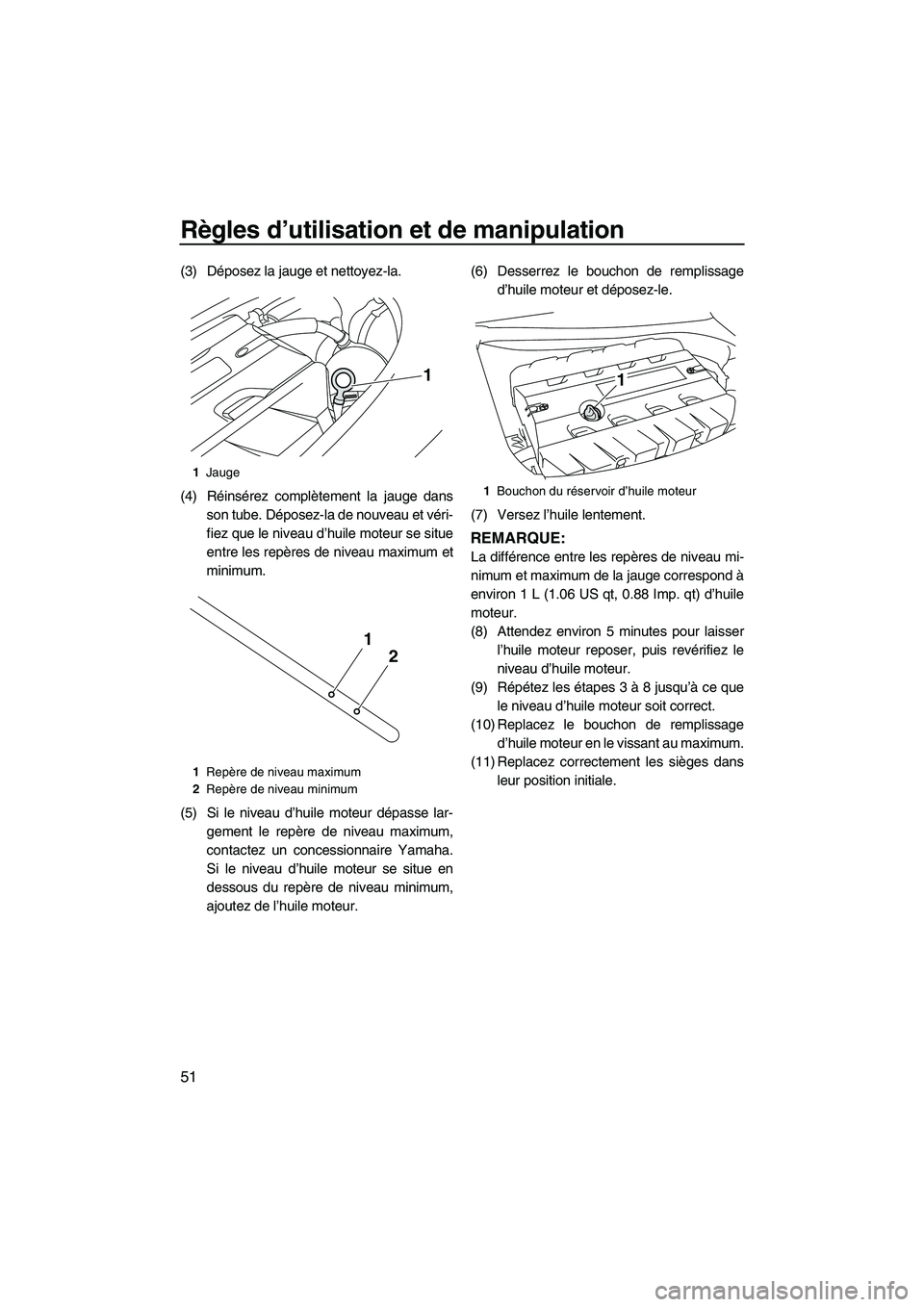

Règles d’utilisation et de manipulation
51
(3) Déposez la jauge et nettoyez-la.
(4) Réinsérez complètement la jauge dansson tube. Déposez-la de nouveau et véri-
fiez que le niveau d’huile moteur se situe
entre les repères de niveau maximum et
minimum.
(5) Si le niveau d’huile moteur dépasse lar- gement le repère de niveau maximum,
contactez un concessionnaire Yamaha.
Si le niveau d’huile moteur se situe en
dessous du repère de niveau minimum,
ajoutez de l’huile moteur. (6) Desserrez le bouchon de remplissage
d’huile moteur et déposez-le.
(7) Versez l’huile lentement.
REMARQUE:
La différence entre les repères de niveau mi-
nimum et maximum de la jauge correspond à
environ 1 L (1.06 US qt, 0.88 Imp. qt) d’huile
moteur.
(8) Attendez environ 5 minutes pour laisser l’huile moteur reposer, puis revérifiez le
niveau d’huile moteur.
(9) Répétez les étapes 3 à 8 jusqu’à ce que le niveau d’huile moteur soit correct.
(10) Replacez le bouchon de remplissage d’huile moteur en le vissant au maximum.
(11) Replacez correctement les sièges dans leur position initiale.
1Jauge
1 Repère de niveau maximum
2 Repère de niveau minimum
1
2
1
1Bouchon du réservoir d’huile moteur
1
UF2R74F0.book Page 51 Friday, August 10, 2012 11:18 AM

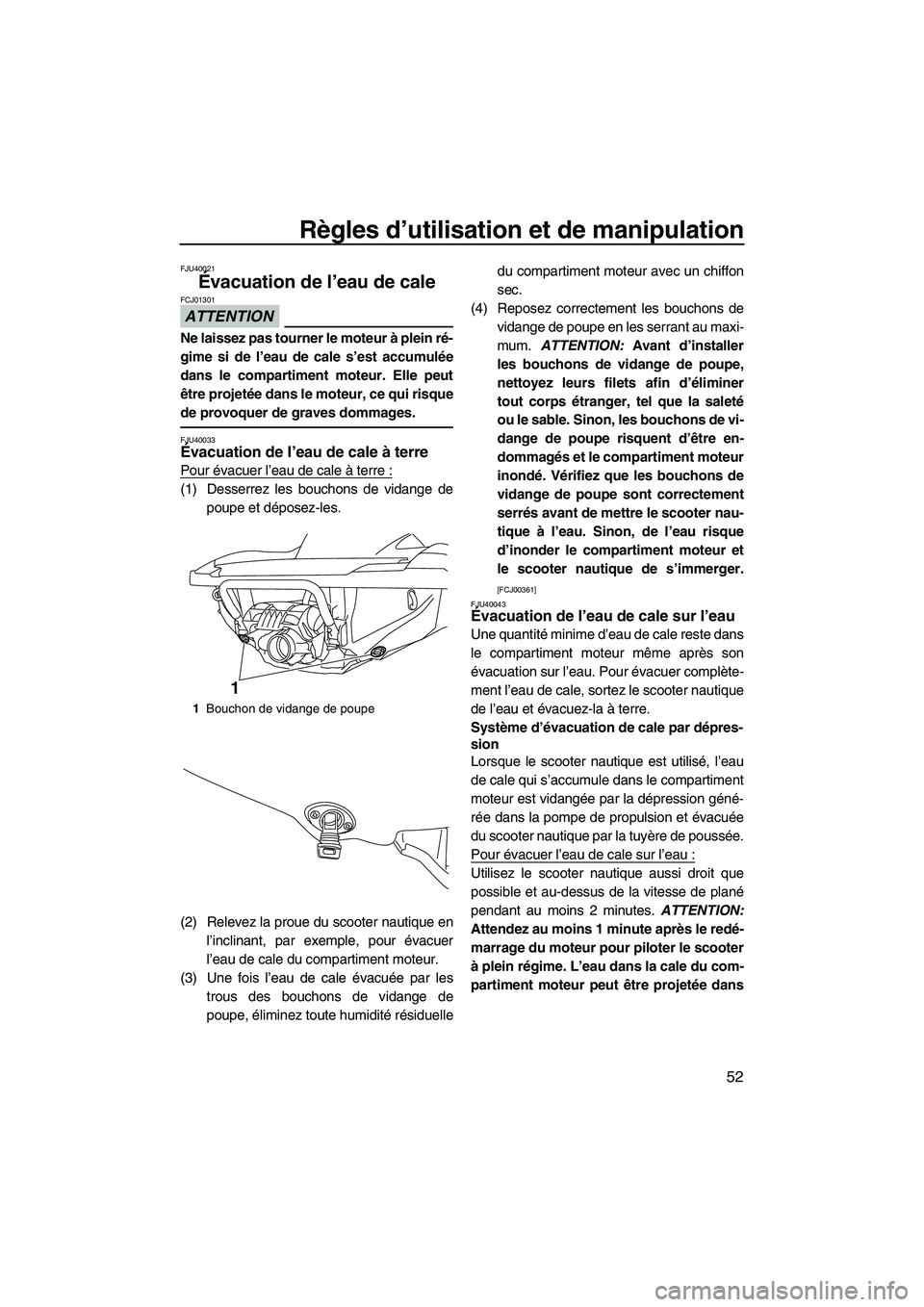

Règles d’utilisation et de manipulation
52
FJU40021
Évacuation de l’eau de cale
ATTENTION
FCJ01301
Ne laissez pas tourner le moteur à plein ré-
gime si de l’eau de cale s’est accumulée
dans le compartiment moteur. Elle peut
être projetée dans le moteur, ce qui risque
de provoquer de graves dommages.
FJU40033Évacuation de l’eau de cale à terre
Pour évacuer l’eau de cale à terre :
(1) Desserrez les bouchons de vidange de
poupe et déposez-les.
(2) Relevez la proue du scooter nautique en l’inclinant, par exemple, pour évacuer
l’eau de cale du compartiment moteur.
(3) Une fois l’eau de cale évacuée par les trous des bouchons de vidange de
poupe, éliminez toute humidité résiduelle du compartiment moteur avec un chiffon
sec.
(4) Reposez correctement les bouchons de vidange de poupe en les serrant au maxi-
mum. ATTENTION: Avant d’installer
les bouchons de vidange de poupe,
nettoyez leurs filets afin d’éliminer
tout corps étranger, tel que la saleté
ou le sable. Sinon, les bouchons de vi-
dange de poupe risquent d’être en-
dommagés et le compartiment moteur
inondé. Vérifiez que les bouchons de
vidange de poupe sont correctement
serrés avant de mettre le scooter nau-
tique à l’eau. Sinon, de l’eau risque
d’inonder le compartiment moteur et
le scooter nautique de s’immerger.
[FCJ00361]
FJU40043
Évacuation de l’eau de cale sur l’eau
Une quantité minime d’eau de cale reste dans
le compartiment moteur même après son
évacuation sur l’eau. Pour évacuer complète-
ment l’eau de cale, sortez le scooter nautique
de l’eau et évacuez-la à terre.
Système d’évacuation de cale par dépres-
sion
Lorsque le scooter nautique est utilisé, l’eau
de cale qui s’accumule dans le compartiment
moteur est vidangée par la dépression géné-
rée dans la pompe de propulsion et évacuée
du scooter nautique par la tuyère de poussée.
Pour évacuer l’eau de cale sur l’eau :
Utilisez le scooter nautique aussi droit que
possible et au-dessus de la vitesse de plané
pendant au moins 2 minutes. ATTENTION:
Attendez au moins 1 minute après le redé-
marrage du moteur pour piloter le scooter
à plein régime. L’eau dans la cale du com-
partiment moteur peut être projetée dans
1 Bouchon de vidange de poupe
1
UF2R74F0.book Page 52 Friday, August 10, 2012 11:18 AM

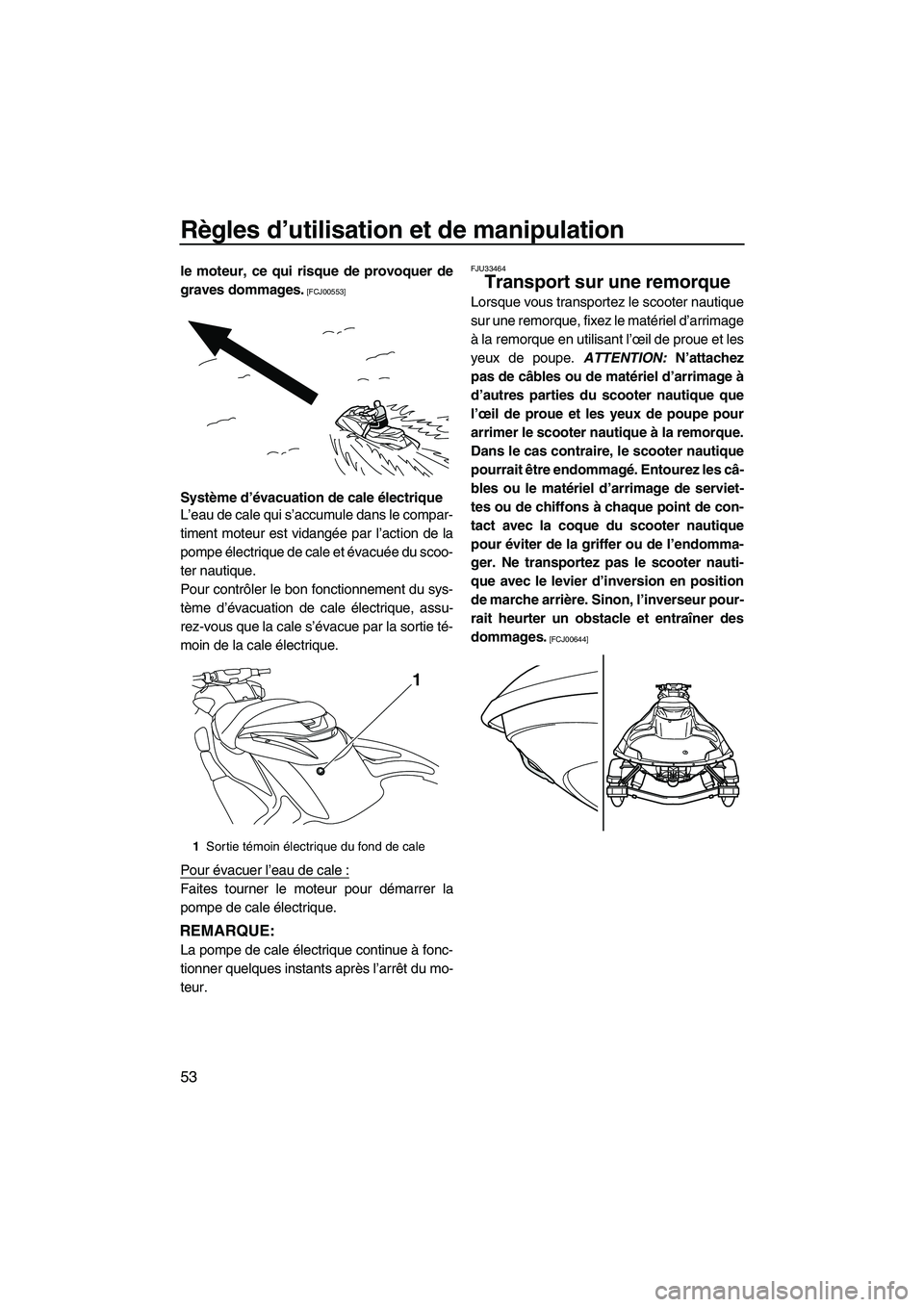

Règles d’utilisation et de manipulation
53
le moteur, ce qui risque de provoquer de
graves dommages.
[FCJ00553]
Système d’évacuation de cale électrique
L’eau de cale qui s’accumule dans le compar-
timent moteur est vidangée par l’action de la
pompe électrique de cale et évacuée du scoo-
ter nautique.
Pour contrôler le bon fonctionnement du sys-
tème d’évacuation de cale électrique, assu-
rez-vous que la cale s’évacue par la sortie té-
moin de la cale électrique.
Pour évacuer l’eau de cale :
Faites tourner le moteur pour démarrer la
pompe de cale électrique.
REMARQUE:
La pompe de cale électrique continue à fonc-
tionner quelques instants après l’arrêt du mo-
teur.
FJU33464
Transport sur une remorque
Lorsque vous transportez le scooter nautique
sur une remorque, fixez le matériel d’arrimage
à la remorque en utilisant l’œil de proue et les
yeux de poupe. ATTENTION: N’attachez
pas de câbles ou de matériel d’arrimage à
d’autres parties du scooter nautique que
l’œil de proue et les yeux de poupe pour
arrimer le scooter nautique à la remorque.
Dans le cas contraire, le scooter nautique
pourrait être endommagé. Entourez les câ-
bles ou le matériel d’arrimage de serviet-
tes ou de chiffons à chaque point de con-
tact avec la coque du scooter nautique
pour éviter de la griffer ou de l’endomma-
ger. Ne transportez pas le scooter nauti-
que avec le levier d’inversion en position
de marche arrière. Sinon, l’inverseur pour-
rait heurter un obstacle et entraîner des
dommages.
[FCJ00644]
1 Sortie témoin électrique du fond de cale
1
UF2R74F0.book Page 53 Friday, August 10, 2012 11:18 AM
