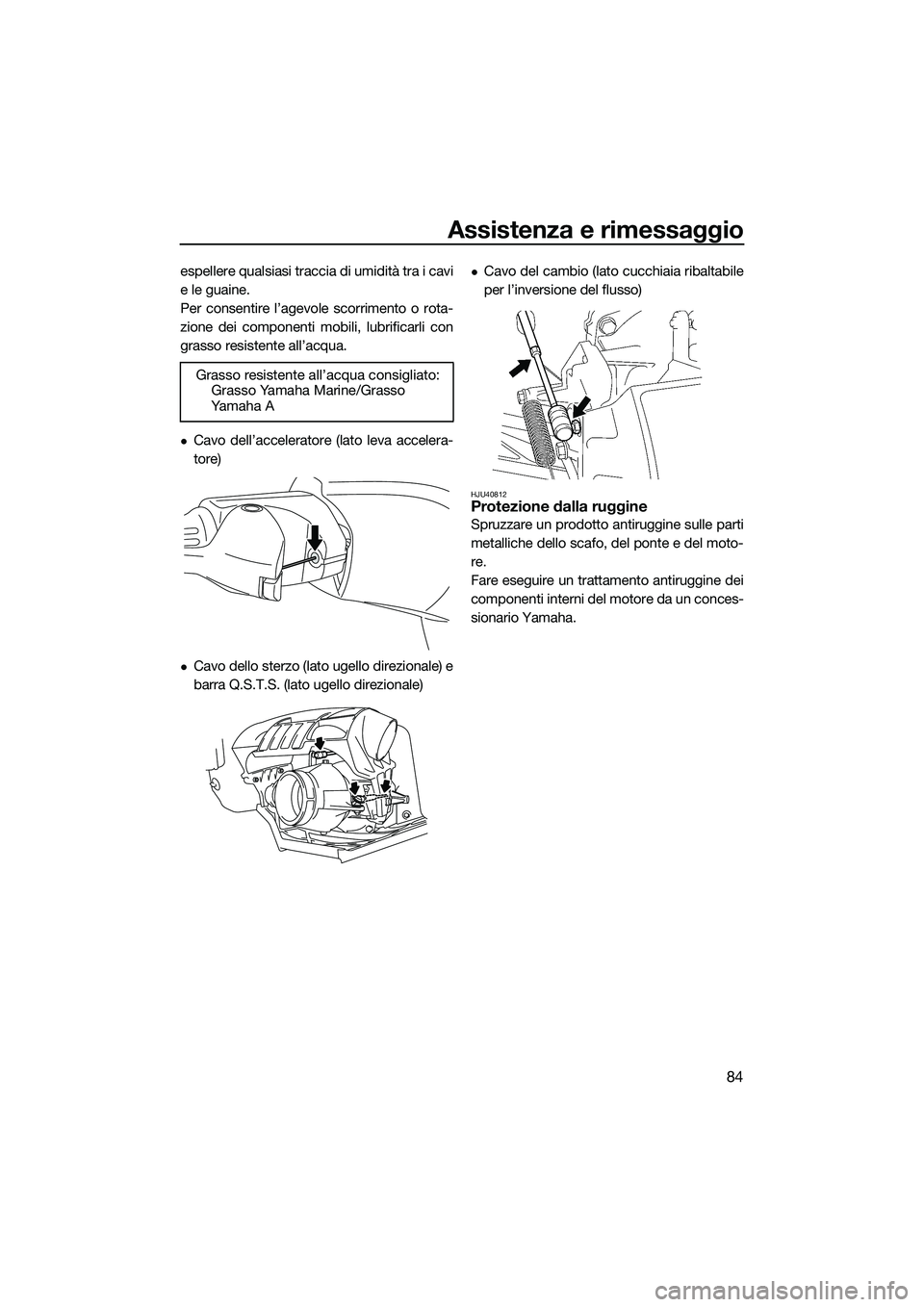

YAMAHA FZR SVHO 2014 Manuale duso (in Italian)

Assistenza e rimessaggio
84
espellere qualsiasi traccia di umidità tra i cavi
e le guaine.
Per consentire l’agevole scorrimento o rota-
zione dei componenti mobili, lubrificarli con
grasso resistente all’acqua.
Cavo dell’acceleratore (lato leva accelera-
tore)
Cavo dello sterzo (lato ugello direzionale) e
barra Q.S.T.S. (lato ugello direzionale)
Cavo del cambio (lato cucchiaia ribaltabile
per l’inversione del flusso)
HJU40812Protezione dalla ruggine
Spruzzare un prodotto antiruggine sulle parti
metalliche dello scafo, del ponte e del moto-
re.
Fare eseguire un trattamento antiruggine dei
componenti interni del motore da un conces-
sionario Yamaha.
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Ya m a h a A
UF3L70H0.book Page 84 Wednesday, November 6, 2013 3:48 PM

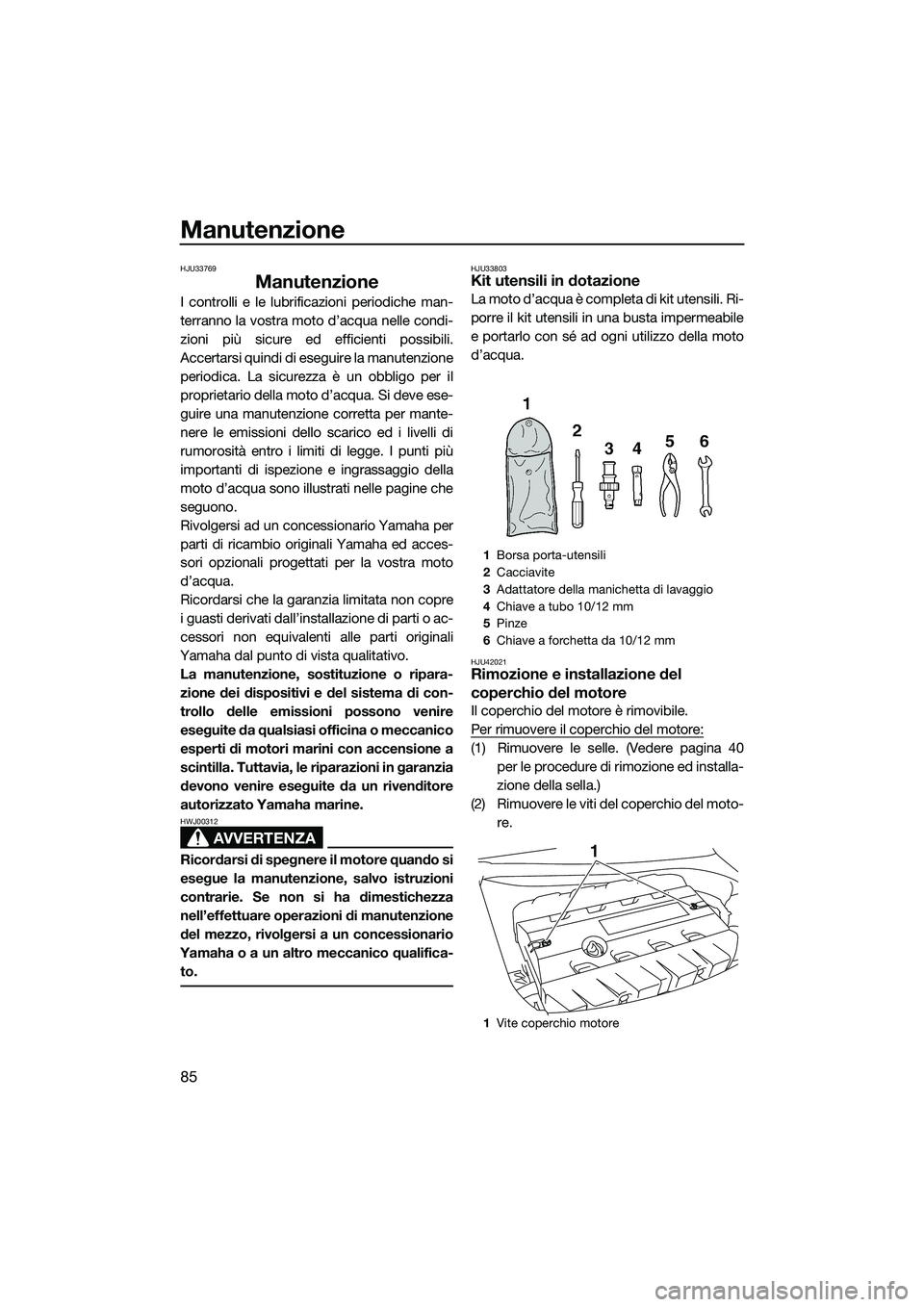

Manutenzione
85
HJU33769
Manutenzione
I controlli e le lubrificazioni periodiche man-
terranno la vostra moto d’acqua nelle condi-
zioni più sicure ed efficienti possibili.
Accertarsi quindi di eseguire la manutenzione
periodica. La sicurezza è un obbligo per il
proprietario della moto d’acqua. Si deve ese-
guire una manutenzione corretta per mante-
nere le emissioni dello scarico ed i livelli di
rumorosità entro i limiti di legge. I punti più
importanti di ispezione e ingrassaggio della
moto d’acqua sono illustrati nelle pagine che
seguono.
Rivolgersi ad un concessionario Yamaha per
parti di ricambio originali Yamaha ed acces-
sori opzionali progettati per la vostra moto
d’acqua.
Ricordarsi che la garanzia limitata non copre
i guasti derivati dall’installazione di parti o ac-
cessori non equivalenti alle parti originali
Yamaha dal punto di vista qualitativo. La manutenzione, sostituzione o ripara-
zione dei dispositivi e del sistema di con-
trollo delle emissioni possono venire
eseguite da qualsiasi officina o meccanico
esperti di motori marini con accensione a
scintilla. Tuttavia, le riparazioni in garanzia
devono venire eseguite da un rivenditore
autorizzato Yamaha marine.
AVVERTENZA
HWJ00312
Ricordarsi di spegnere il motore quando si
esegue la manutenzione, salvo istruzioni
contrarie. Se non si ha dimestichezza
nell’effettuare operazioni di manutenzione
del mezzo, rivolgersi a un concessionario
Yamaha o a un altro meccanico qualifica- to.
HJU33803Kit utensili in dotazione
La moto d’acqua è completa di kit utensili. Ri-
porre il kit utensili in una busta impermeabile
e portarlo con sé ad ogni utilizzo della moto
d’acqua.
HJU42021Rimozione e installazione del
coperchio del motore
Il coperchio del motore è rimovibile.
Per rimuovere il coperchio del motore:
(1) Rimuovere le selle. (Vedere pagina 40 per le procedure di rimozione ed installa-
zione della sella.)
(2) Rimuovere le viti del coperchio del moto- re.
1Borsa porta-utensili
2 Cacciavite
3 Adattatore della manichetta di lavaggio
4 Chiave a tubo 10/12 mm
5 Pinze
6 Chiave a forchetta da 10/12 mm
1 Vite coperchio motore
1
UF3L70H0.book Page 85 Wednesday, November 6, 2013 3:48 PM

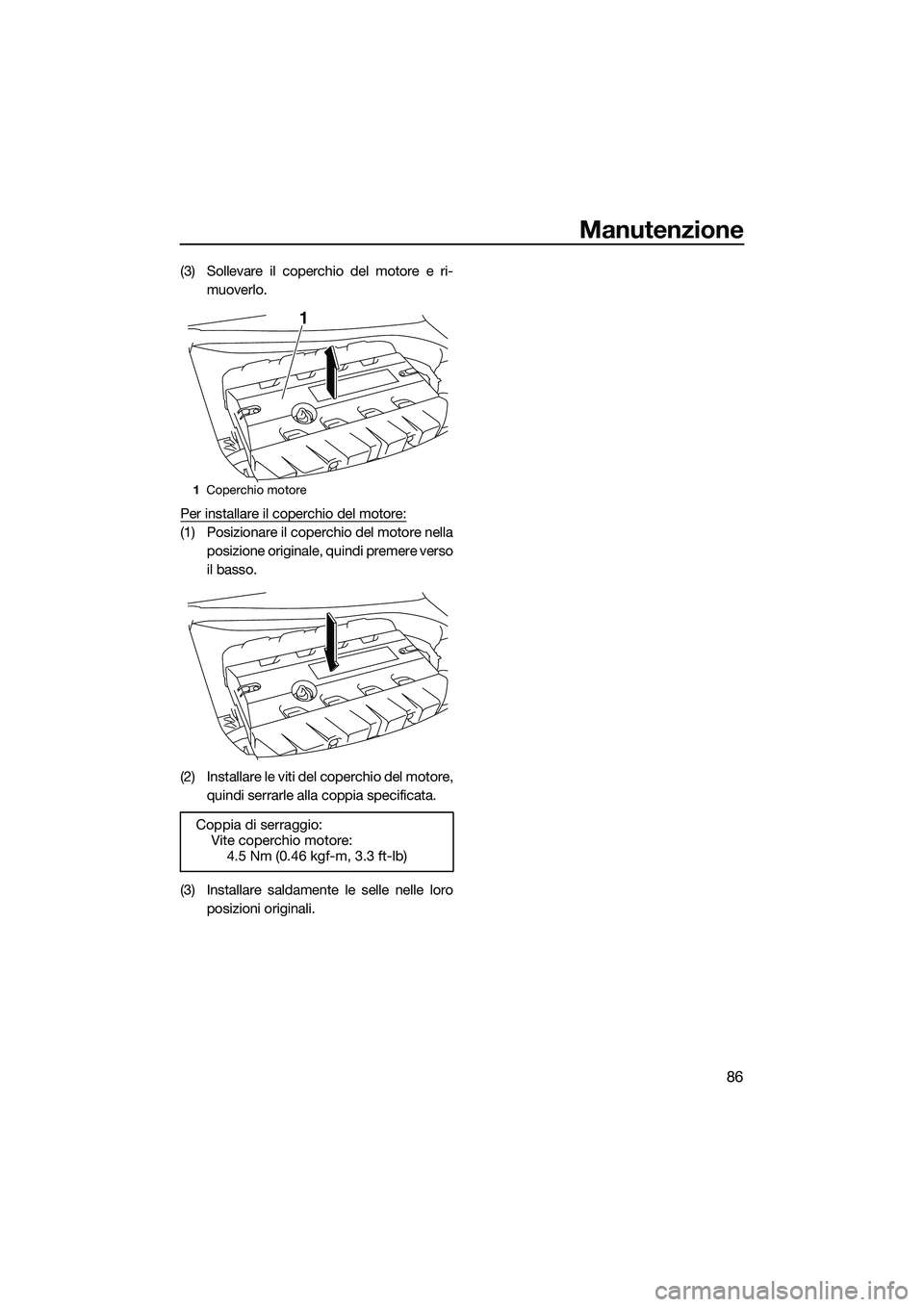

Manutenzione
86
(3) Sollevare il coperchio del motore e ri-muoverlo.
Per installare il coperchio del motore:
(1) Posizionare il coperchio del motore nella posizione originale, quindi premere verso
il basso.
(2) Installare le viti del coperchio del motore, quindi serrarle alla coppia specificata.
(3) Installare saldamente le selle nelle loro posizioni originali.
1Coperchio motore
Coppia di serraggio:
Vite coperchio motore:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF3L70H0.book Page 86 Wednesday, November 6, 2013 3:48 PM

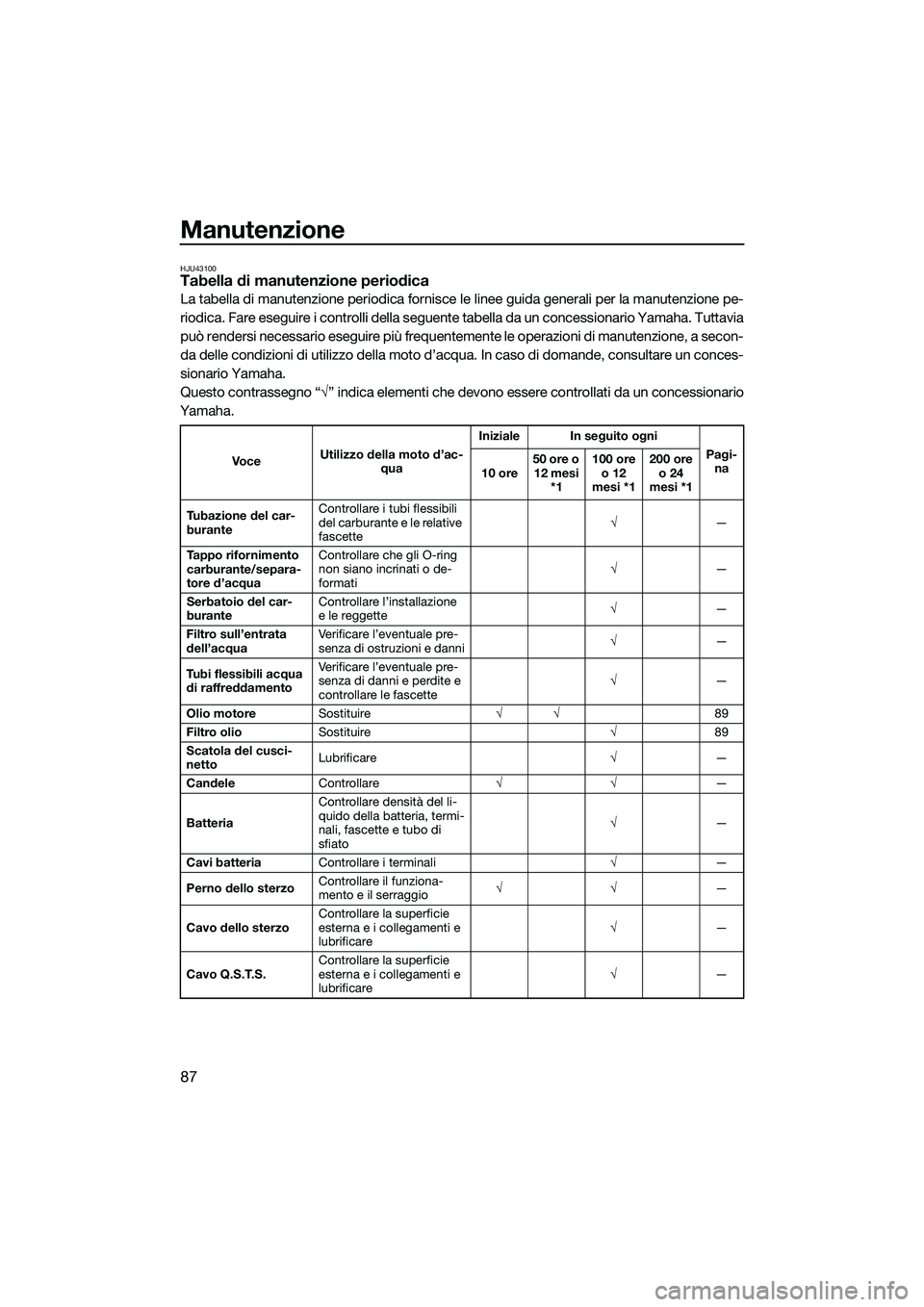

Manutenzione
87
HJU43100Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione pe-
riodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a secon-
da delle condizioni di utilizzo della moto d’acqu a. In caso di domande, consultare un conces-
sionario Yamaha.
Questo contrassegno “ √” indica elementi che devono essere controllati da un concessionario
Yamaha.
Vo c e Utilizzo della moto d’ac-
qua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore o
12 mesi *1 100 ore
o 12
mesi *1 200 ore
o 24
mesi *1
Tubazione del car-
burante Controllare i tubi flessibili
del carburante e le relative
fascette
√
—
Tappo rifornimento
carburante/separa-
tore d’acqua Controllare che gli O-ring
non siano incrinati o de-
formati
√
—
Serbatoio del car-
burante Controllare l’installazione
e le reggette
√
—
Filtro sull’entrata
dell’acqua Verificare l’eventuale pre-
senza di ostruzioni e danni
√
—
Tubi flessibili acqua
di raffreddamento Verificare l’eventuale pre-
senza di danni e perdite e
controllare le fascette
√
—
Olio motore Sostituire √√ 89
Filtro olio Sostituire √89
Scatola del cusci-
netto Lubrificare
√—
Candele Controllare √√ —
Batteria Controllare densità del li-
quido della batteria, termi-
nali, fascette e tubo di
sfiato
√
—
Cavi batteria Controllare i terminali √—
Perno dello sterzo Controllare il funziona-
mento e il serraggio
√√
—
Cavo dello sterzo Controllare la superficie
esterna e i collegamenti e
lubrificare √
—
Cavo Q.S.T.S. Controllare la superficie
esterna e i collegamenti e
lubrificare √
—
UF3L70H0.book Page 87 Wednesday, November 6, 2013 3:48 PM

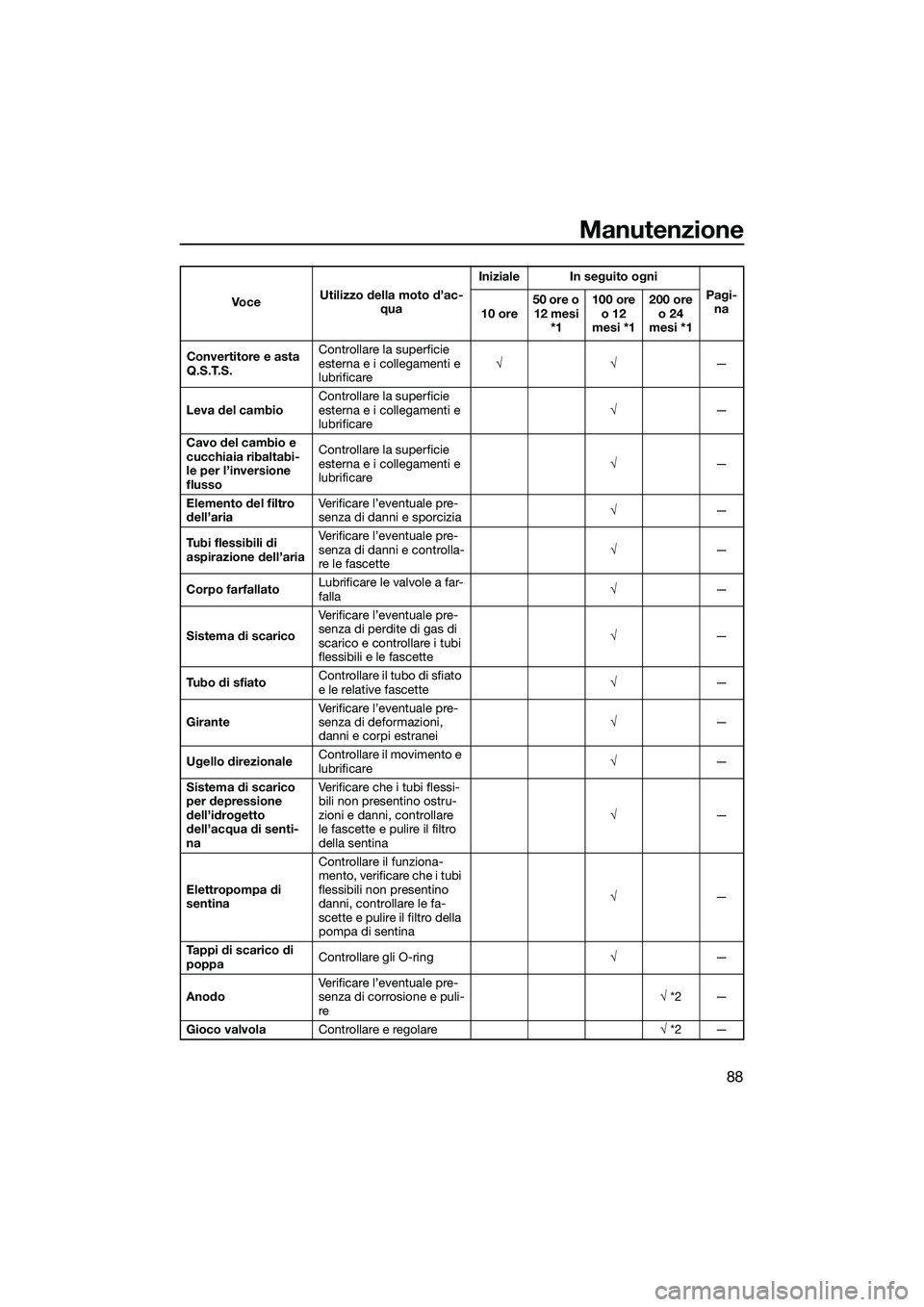

Manutenzione
88
Convertitore e asta
Q.S.T.S.Controllare la superficie
esterna e i collegamenti e
lubrificare
√√
—
Leva del cambio Controllare la superficie
esterna e i collegamenti e
lubrificare √
—
Cavo del cambio e
cucchiaia ribaltabi-
le per l’inversione
flusso Controllare la superficie
esterna e i collegamenti e
lubrificare
√
—
Elemento del filtro
dell’aria Verificare l’eventuale pre-
senza di danni e sporcizia
√
—
Tubi flessibili di
aspirazione dell’aria Verificare l’eventuale pre-
senza di danni e controlla-
re le fascette
√
—
Corpo farfallato Lubrificare le valvole a far-
falla
√
—
Sistema di scarico Verificare l’eventuale pre-
senza di perdite di gas di
scarico e controllare i tubi
flessibili e le fascette
√
—
Tubo di sfiato Controllare il tubo di sfiato
e le relative fascette
√
—
Girante Verificare l’eventuale pre-
senza di deformazioni,
danni e corpi estranei √
—
Ugello direzionale Controllare il movimento e
lubrificare
√
—
Sistema di scarico
per depressione
dell’idrogetto
dell’acqua di senti-
na Verificare che i tubi flessi-
bili non presentino ostru-
zioni e danni, controllare
le fascette e pulire il filtro
della sentina
√
—
Elettropompa di
sentina Controllare il funziona-
mento, verificare che i tubi
flessibili non presentino
danni, controllare le fa-
scette e pulire il filtro della
pompa di sentina
√
—
Tappi di scarico di
poppa Controllare gli O-ring
√—
Anodo Verificare l’eventuale pre-
senza di corrosione e puli-
re √
*2 —
Gioco valvola Controllare e regolare √ *2 —
Vo c e
Utilizzo della moto d’ac-
qua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore o
12 mesi *1 100 ore
o 12
mesi *1 200 ore
o 24
mesi *1
UF3L70H0.book Page 88 Wednesday, November 6, 2013 3:48 PM

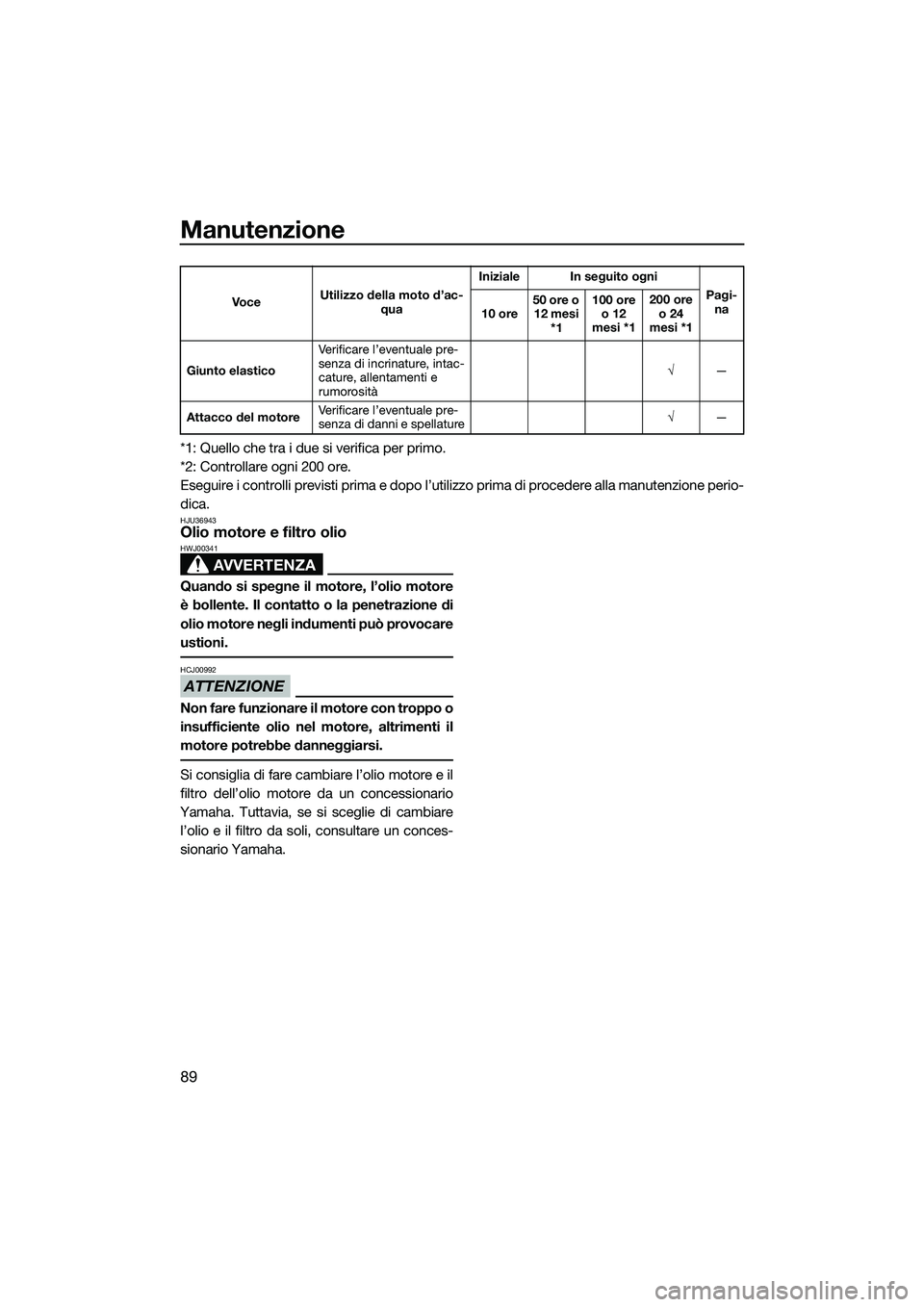

Manutenzione
89
*1: Quello che tra i due si verifica per primo.
*2: Controllare ogni 200 ore.
Eseguire i controlli previsti prima e dopo l’utilizzo prima di procedere alla manutenzione perio-
dica.
HJU36943Olio motore e filtro olio
AVVERTENZA
HWJ00341
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare
ustioni.
ATTENZIONE
HCJ00992
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare l’olio e il filtro da soli, consultare un conces-
sionario Yamaha.
Giunto elastico Verificare l’eventuale pre-
senza di incrinature, intac-
cature, allentamenti e
rumorosità
√
—
Attacco del motore Verificare l’eventuale pre-
senza di danni e spellature
√
—
Vo c e
Utilizzo della moto d’ac-
qua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore o
12 mesi *1 100 ore
o 12
mesi *1 200 ore
o 24
mesi *1
UF3L70H0.book Page 89 Wednesday, November 6, 2013 3:48 PM

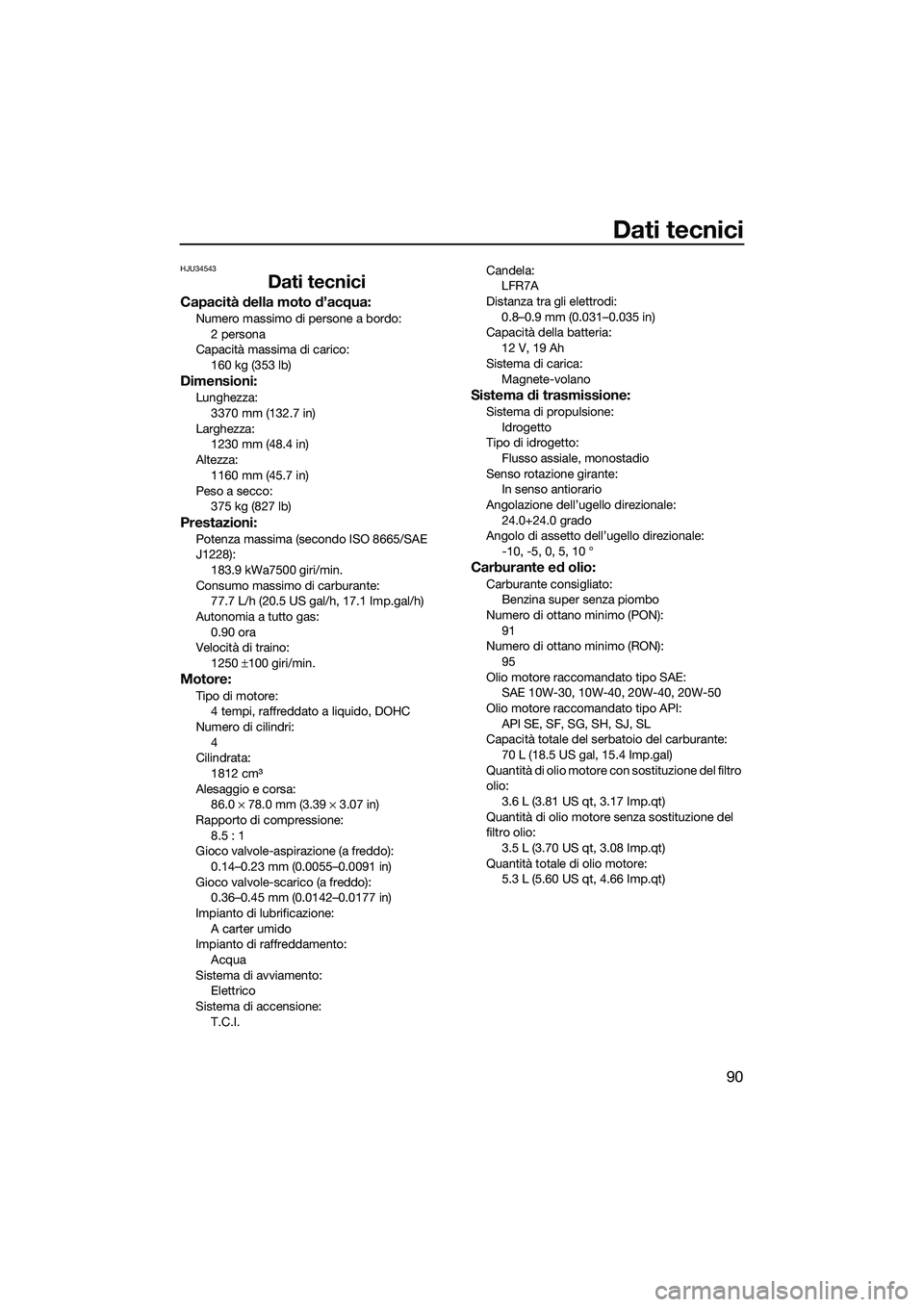

Dati tecnici
90
HJU34543
Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:2 persona
Capacità massima di carico: 160 kg (353 lb)
Dimensioni:
Lunghezza:
3370 mm (132.7 in)
Larghezza: 1230 mm (48.4 in)
Altezza: 1160 mm (45.7 in)
Peso a secco: 375 kg (827 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):
183.9 kWa7500 giri/min.
Consumo massimo di carburante: 77.7 L/h (20.5 US gal/h, 17.1 Imp.gal/h)
Autonomia a tutto gas: 0.90 ora
Velocità di traino:
1250 ±100 giri/min.
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri:
4
Cilindrata: 1812 cm3
Alesaggio e corsa: 86.0 × 78.0 mm (3.39 × 3.07 in)
Rapporto di compressione:
8.5 : 1
Gioco valvole-aspirazione (a freddo): 0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo): 0.36–0.45 mm (0.0142–0.0177 in)
Impianto di lubrificazione:
A carter umido
Impianto di raffreddamento: Acqua
Sistema di avviamento: Elettrico
Sistema di accensione:
T.C.I. Candela:
LFR7A
Distanza tra gli elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria:
12 V, 19 Ah
Sistema di carica: Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:
Idrogetto
Tipo di idrogetto: Flusso assiale, monostadio
Senso rotazione girante: In senso antiorario
Angolazione dell’ugello direzionale: 24.0+24.0 grado
Angolo di assetto dell’ugello direzionale:
-10, -5, 0, 5, 10 °
Carburante ed olio:
Carburante consigliato:Benzina super senza piombo
Numero di ottano minimo (PON):
91
Numero di ottano minimo (RON): 95
Olio motore raccomandato tipo SAE: SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API:
API SE, SF, SG, SH, SJ, SL
Capacità totale del serbatoio del carburante: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantità totale di olio motore: 5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3L70H0.book Page 90 Wednesday, November 6, 2013 3:48 PM

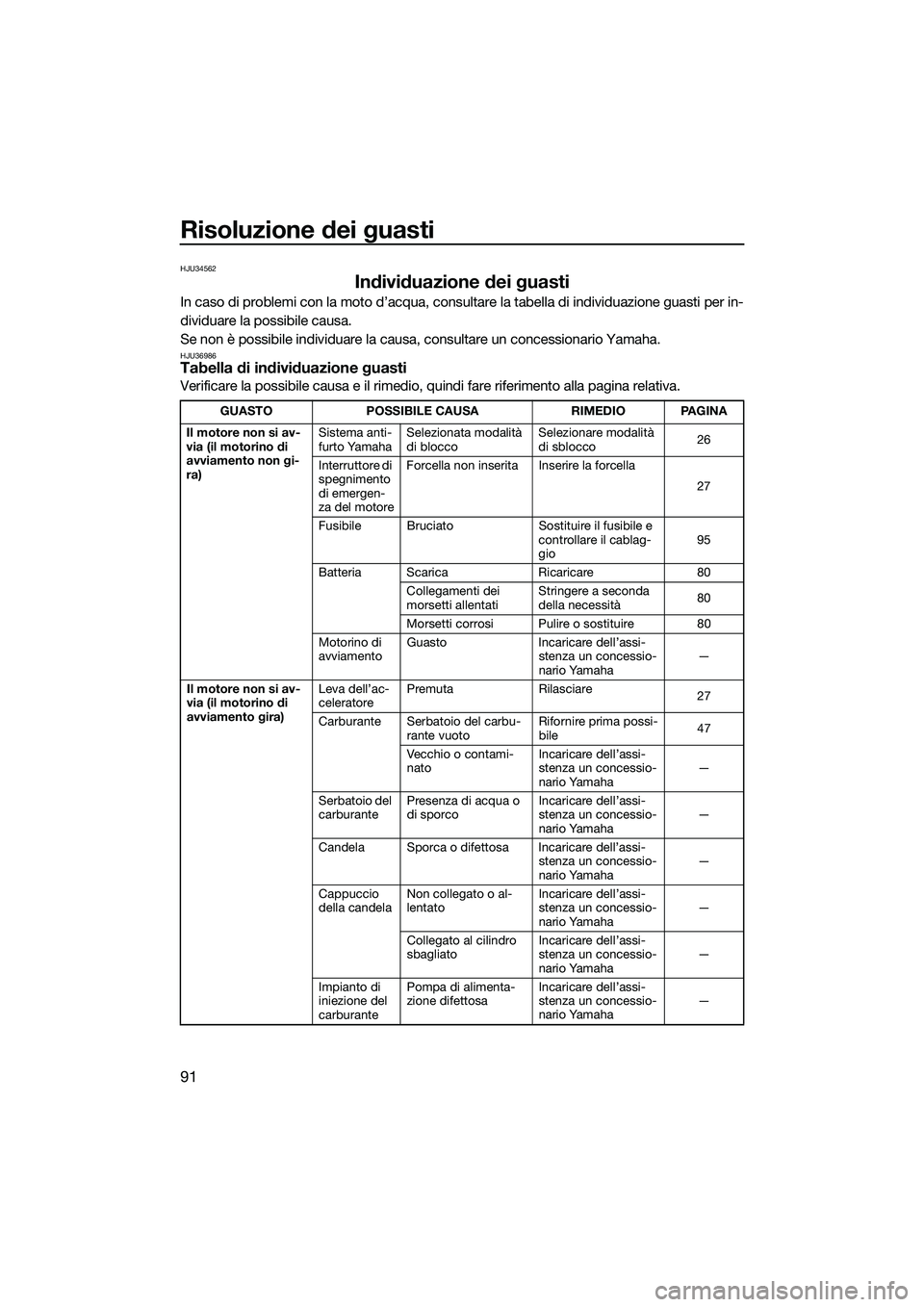

Risoluzione dei guasti
91
HJU34562
Individuazione dei guasti
In caso di problemi con la moto d’acqua, consultare la tabella di individuazione guasti per in-
dividuare la possibile causa.
Se non è possibile individuare la causa, consultare un concessionario Yamaha.
HJU36986Tabella di individuazione guasti
Verificare la possibile causa e il rimedio, quindi fare riferimento alla pagina relativa.
GUASTOPOSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si av-
via (il motorino di
avviamento non gi-
ra) Sistema anti-
furto Yamaha
Selezionata modalità
di blocco Selezionare modalità
di sblocco
26
Interruttore di
spegnimento
di emergen-
za del motore Forcella non inserita Inserire la forcella
27
Fusibile Bruciato Sostituire il fusibile e
controllare il cablag-
gio 95
Batteria Scarica Ricaricare80
Collegamenti dei
morsetti allentati Stringere a seconda
della necessità
80
Morsetti corrosi Pulire o sostituire 80
Motorino di
avviamento Guasto
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Il motore non si av-
via (il motorino di
avviamento gira) Leva dell’ac-
celeratore
Premuta
Rilasciare
27
Carburante Serbatoio del carbu- rante vuoto Rifornire prima possi-
bile
47
Vecchio o contami-
nato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Serbatoio del
carburante Presenza di acqua o
di sporco Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Candela Sporca o difettosa Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Cappuccio
della candela Non collegato o al-
lentato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Collegato al cilindro
sbagliato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Impianto di
iniezione del
carburante Pompa di alimenta-
zione difettosa
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
UF3L70H0.book Page 91 Wednesday, November 6, 2013 3:48 PM

Risoluzione dei guasti
92
Il motore gira in
modo irregolare o si
spegneCarburante Serbatoio del carbu-
rante vuoto Rifornire prima possi-
bile
47
Vecchio o contami-
nato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Numero di ottano er-
rato Utilizzare il carburan-
te di tipo corretto
47
Serbatoio del
carburante Presenza di acqua o
di sporco Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Candela Sporca o difettosa Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi- stenza un concessio-
nario Yamaha —
Distanza elettrodi er-
rata Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cappuccio
della candela Non collegato o al-
lentato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Fessurato, con strap-
pi o danneggiato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cablaggio
elettrico Collegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Impianto di
iniezione del
carburante Iniettori guasti o inta-
sati
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Spia di allarme o
simbolo lampeg-
giante o acceso a
luce fissa Allarme livel-
lo carburante
Serbatoio del carbu-
rante vuoto Rifornire prima possi-
bile
47
Spia di allar-
me pressio-
ne olio Calo della pressione
dell’olio
Incaricare dell’assi-
stenza un concessio-
nario Yamaha 37
Spia di allar-
me surriscal-
damento
motore Presa d’acqua
dell’idrogetto intasa-
ta
Pulire
94
Spia di allar-
me controllo
motore Sensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha 39
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF3L70H0.book Page 92 Wednesday, November 6, 2013 3:48 PM

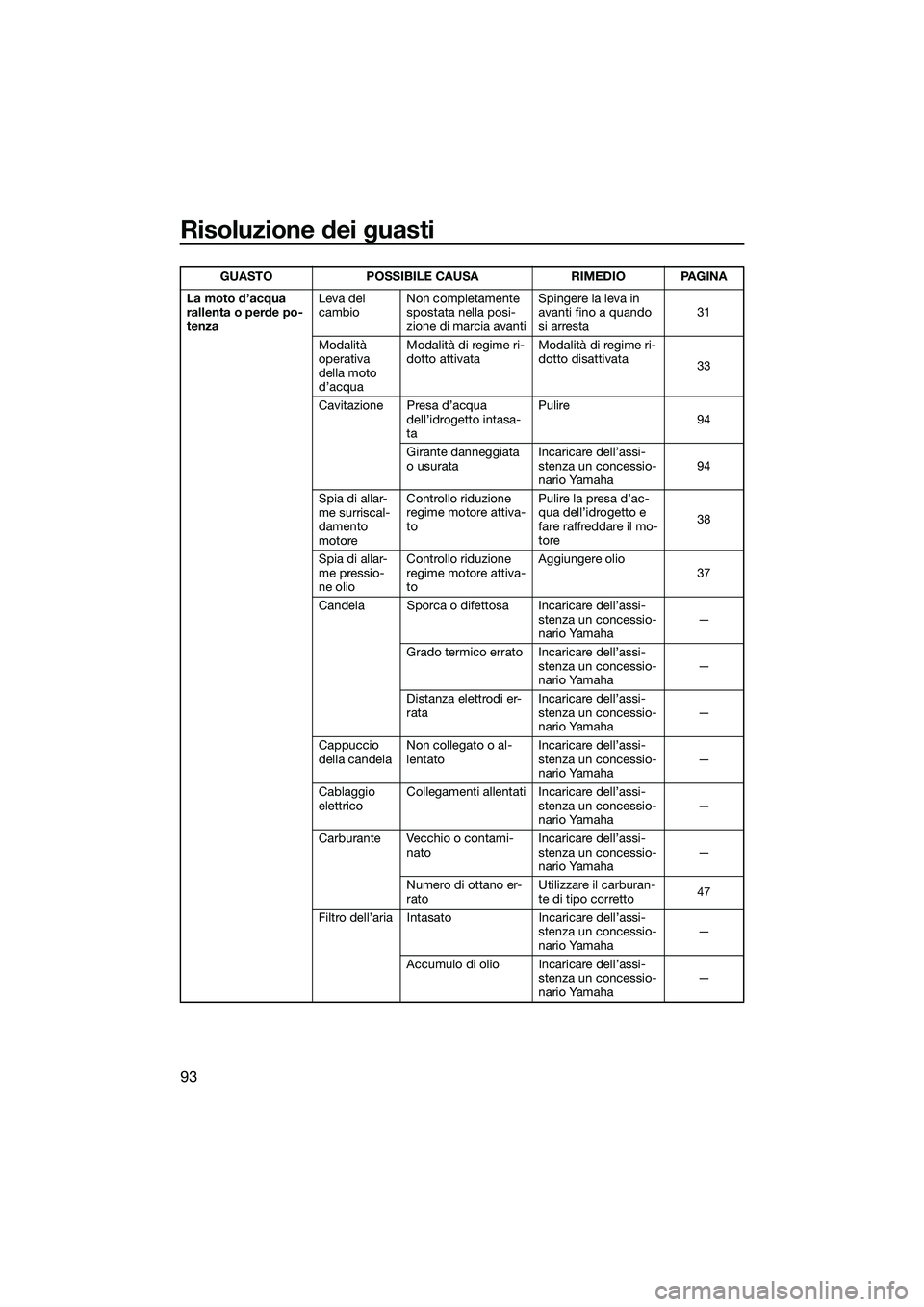

Risoluzione dei guasti
93
La moto d’acqua
rallenta o perde po-
tenzaLeva del
cambio
Non completamente
spostata nella posi-
zione di marcia avanti Spingere la leva in
avanti fino a quando
si arresta
31
Modalità
operativa
della moto
d’acqua Modalità di regime ri-
dotto attivata
Modalità di regime ri-
dotto disattivata
33
Cavitazione Presa d’acqua dell’idrogetto intasa-
ta Pulire
94
Girante danneggiata
o usurata Incaricare dell’assi-
stenza un concessio-
nario Yamaha 94
Spia di allar-
me surriscal-
damento
motore Controllo riduzione
regime motore attiva-
to
Pulire la presa d’ac-
qua dell’idrogetto e
fare raffreddare il mo-
tore
38
Spia di allar-
me pressio-
ne olio Controllo riduzione
regime motore attiva-
to Aggiungere olio
37
Candela Sporca o difettosa Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi- stenza un concessio-
nario Yamaha —
Distanza elettrodi er-
rata Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cappuccio
della candela Non collegato o al-
lentato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cablaggio
elettrico Collegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Carburante Vecchio o contami- nato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Numero di ottano er-
rato Utilizzare il carburan-
te di tipo corretto
47
Filtro dell’aria Intasato Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Accumulo di olio Incaricare dell’assi- stenza un concessio-
nario Yamaha —
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF3L70H0.book Page 93 Wednesday, November 6, 2013 3:48 PM
