Controlli prima dell’utilizzo
54
HJU31982
AVVERTENZA
HWJ00412
La mancata esecuzione di una ispezione o manutenzione corretta della moto d’acqua
aumenta la possibilità di un incidente o di un danneggiamento della moto d’acqua. Non
utilizzare la moto d’acqua se si constatano problemi. Se risulta impossibile eliminare un
problema con le procedure fornite in questo manuale, fare ispezionare la moto d’acqua
da un concessionario Yamaha.

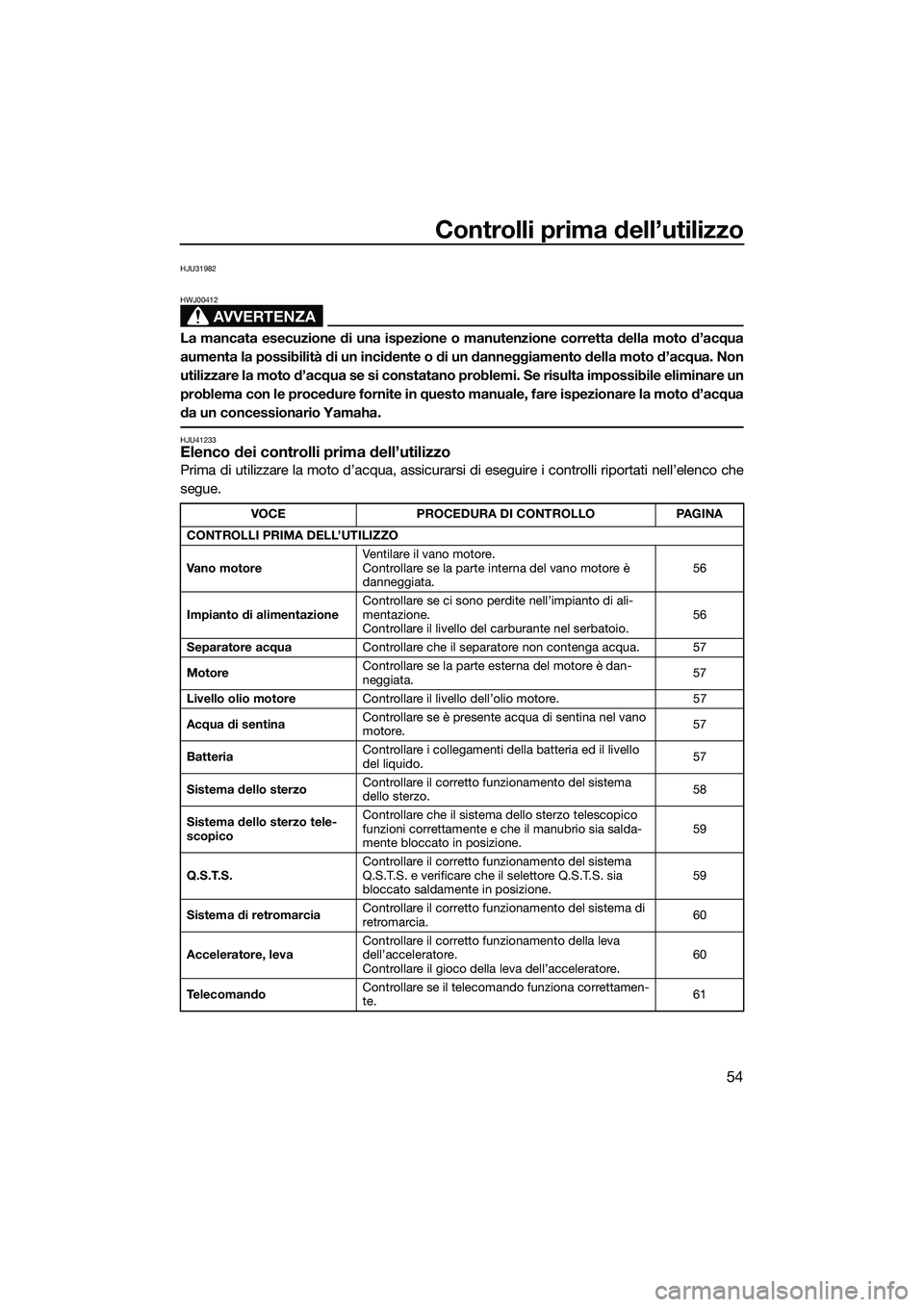

HJU41233Elenco dei controlli prima dell’utilizzo
Prima di utilizzare la moto d’acqua, assicurarsi di eseguire i controlli riportati nell’elenco che
segue.
VOCEPROCEDURA DI CONTROLLO PAGINA
CONTROLLI PRIMA DELL’UTILIZZO
Vano motore Ventilare il vano motore.
Controllare se la parte interna del vano motore è
danneggiata. 56
Impianto di alimentazione Controllare se ci sono perdite nell’impianto di ali-
mentazione.
Controllare il livello del carburante nel serbatoio. 56
Separatore acqua Controllare che il separatore non contenga acqua. 57
Motore Controllare se la parte esterna del motore è dan-
neggiata.
57
Livello olio motore Controllare il livello dell’olio motore. 57
Acqua di sentina Controllare se è presente acqua di sentina nel vano
motore.
57
Batteria Controllare i collegamenti della batteria ed il livello
del liquido.
57
Sistema dello sterzo Controllare il corretto funzionamento del sistema
dello sterzo.
58
Sistema dello sterzo tele-
scopico Controllare che il sistema dello sterzo telescopico
funzioni correttamente e che il manubrio sia salda-
mente bloccato in posizione.
59
Q.S.T.S. Controllare il corretto funzionamento del sistema
Q.S.T.S. e verificare che il selettore Q.S.T.S. sia
bloccato saldamente in posizione. 59
Sistema di retromarcia Controllare il corretto funzionamento del sistema di
retromarcia.
60
Acceleratore, leva Controllare il corretto funzionamento della leva
dell’acceleratore.
Controllare il gioco della leva dell’acceleratore. 60
Te l e c o m a n d o Controllare se il telecomando funziona correttamen-
te.
61
UF3L70H0.book Page 54 Wednesday, November 6, 2013 3:48 PM

Controlli prima dell’utilizzo
55
NOTA:
Per garantire sicurezza e affidabilità, eseguire i controlli prima dell’utilizzo ogni volta che si uti-
lizza la moto d’acqua.
Tirante di spegnimento di
emergenza del motore Controllare se il tirante di spegnimento di emergen-
za del motore è danneggiato.
61
Interruttori Controllare il corretto funzionamento dell’interrutto-
re di avviamento, dell’interruttore di spegnimento
motore e dell’interruttore di spegnimento di emer-
genza del motore.
62
Gavoni e cassettini porta-
oggetti Controllare se i gavoni e i cassettini portaoggetti
sono danneggiati o contengono acqua.
62
Supporto, coperchio e cin-
ghia dell’estintore Verificare che il supporto, il coperchio e la cinghia
dell’estintore non siano danneggiati.
63
Estintore Controllare le condizioni dell’estintore. 63
Dotazioni di sicurezza Controllare che le dotazioni di sicurezza conformi
alle normative vigenti siano a bordo.
63
Scafo e ponte Controllare se lo scafo e il ponte sono danneggiati. 63
Presa d’acqua dell’idroget-
to Controllare se la presa d’acqua dell’idrogetto è dan-
neggiata oppure ostruita.
63
Tappi di scarico di poppa Controllare se i tappi di scarico di poppa sono dan-
neggiati o contengono materiale estraneo, quindi
controllare se sono saldamente installati. 63
Cofano Controllare che il cofano sia fissato correttamente. 64
Selle anteriore e posteriore Controllare che le selle siano fissate correttamente. 40
CONTROLLI DOPO L’UTILIZZO
Uscita di controllo dell’ac-
qua di raffreddamento Controllare se l’acqua viene scaricata dall’uscita di
controllo dell’acqua di raffreddamento (lato sinistro)
mentre il motore è in funzione.
64
Strumento analogico dop-
pio Controllare il corretto funzionamento del quadro
strumenti analogico doppio.
64
Regime minimo motore Controllare il regime minimo del motore. 65
VOCE PROCEDURA DI CONTROLLO PAGINA

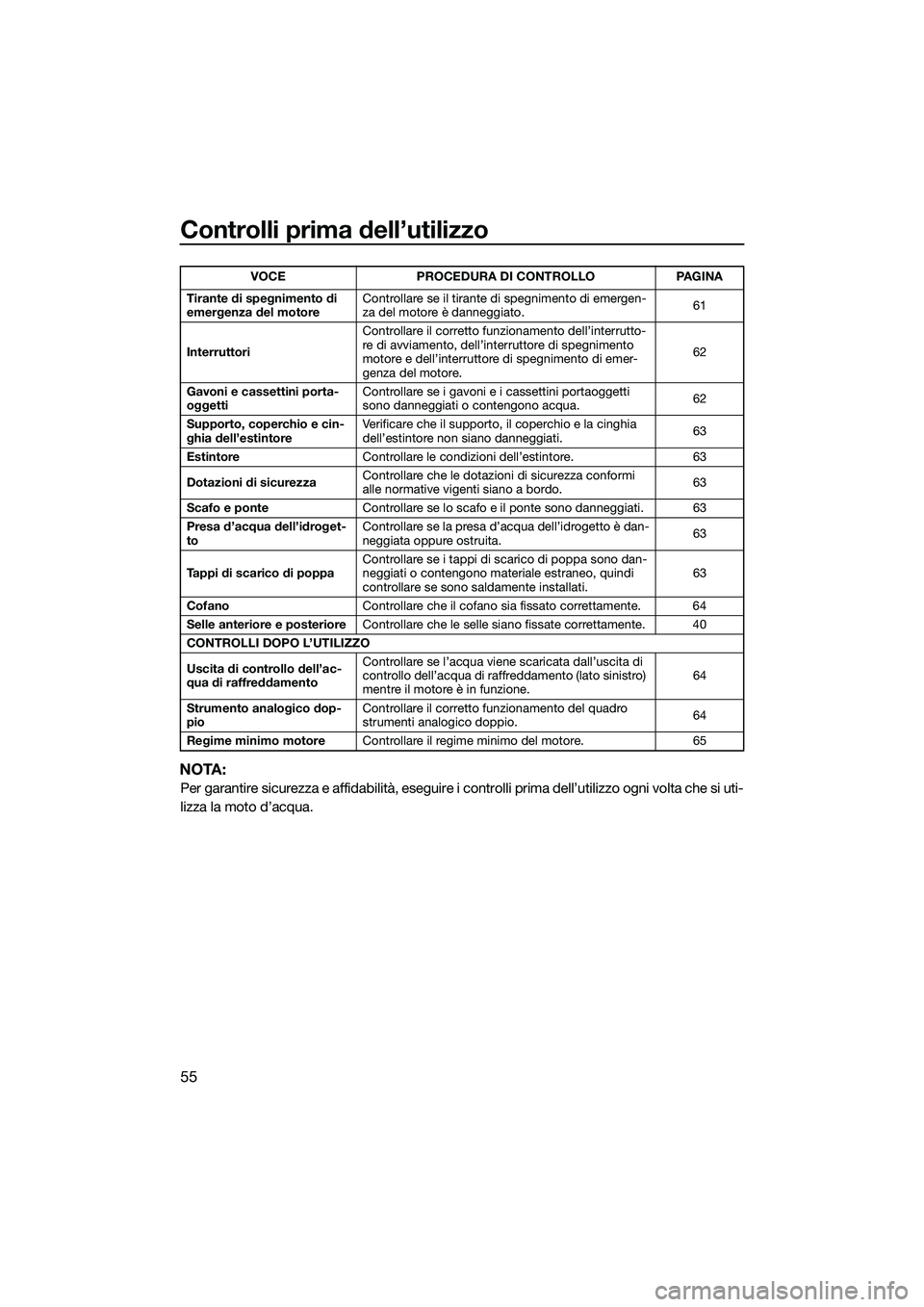

UF3L70H0.book Page 55 Wednesday, November 6, 2013 3:48 PM

Controlli prima dell’utilizzo
56
HJU32282

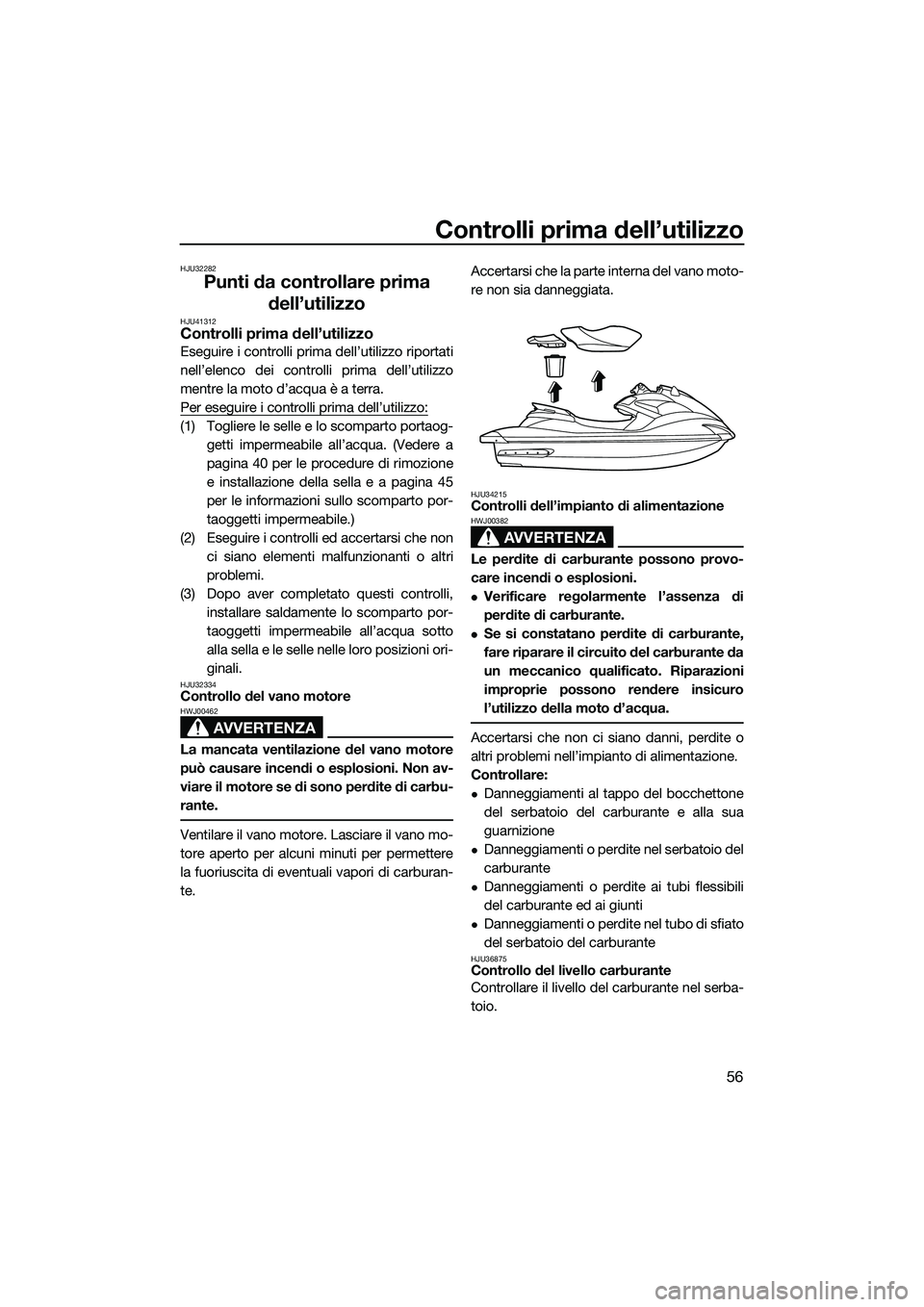

Punti da controllare prima dell’utilizzo
HJU41312Controlli prima dell’utilizzo
Eseguire i controlli prima dell’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
mentre la moto d’acqua è a terra.
Per eseguire i controlli prima dell’utilizzo:
(1) Togliere le selle e lo scomparto portaog-
getti impermeabile all’acqua. (Vedere a
pagina 40 per le procedure di rimozione
e installazione della sella e a pagina 45
per le informazioni sullo scomparto por-
taoggetti impermeabile.)
(2) Eseguire i controlli ed accertarsi che non ci siano elementi malfunzionanti o altri
problemi.
(3) Dopo aver completato questi controlli, installare saldamente lo scomparto por-
taoggetti impermeabile all’acqua sotto
alla sella e le selle nelle loro posizioni ori-
ginali.
HJU32334Controllo del vano motore
AVVERTENZA
HWJ00462
La mancata ventilazione del vano motore
può causare incendi o esplosioni. Non av-
viare il motore se di sono perdite di carbu-
rante.
Ventilare il vano motore. Lasciare il vano mo-
tore aperto per alcuni minuti per permettere
la fuoriuscita di eventuali vapori di carburan-
te. Accertarsi che la parte interna del vano moto-
re non sia danneggiata.
HJU34215Controlli dell’impianto di alimentazione
AVVERTENZA
HWJ00382
Le perdite di carburante possono provo-
care incendi o esplosioni.
Verificare regolarmente l’assenza di
perdite di carburante.
Se si constatano perdite di carburante,
fare riparare il circuito del carburante da
un meccanico qualificato. Riparazioni
improprie possono rendere insicuro
l’utilizzo della moto d’acqua.
Accertarsi che non ci siano danni, perdite o
altri problemi nell’impi
anto di alimentazione.
Controllare:
Danneggiamenti al tappo del bocchettone
del serbatoio del carburante e alla sua
guarnizione
Danneggiamenti o perdite nel serbatoio del
carburante
Danneggiamenti o perdite ai tubi flessibili
del carburante ed ai giunti
Danneggiamenti o perdite nel tubo di sfiato
del serbatoio del carburante
HJU36875Controllo del livello carburante
Controllare il livello del carburante nel serba-
toio.
UF3L70H0.book Page 56 Wednesday, November 6, 2013 3:48 PM

Controlli prima dell’utilizzo
57
Se necessario, aggiungere del carburante.
(Vedere pagina 47 per informazioni sul riforni-
mento del serbatoio carburante.)

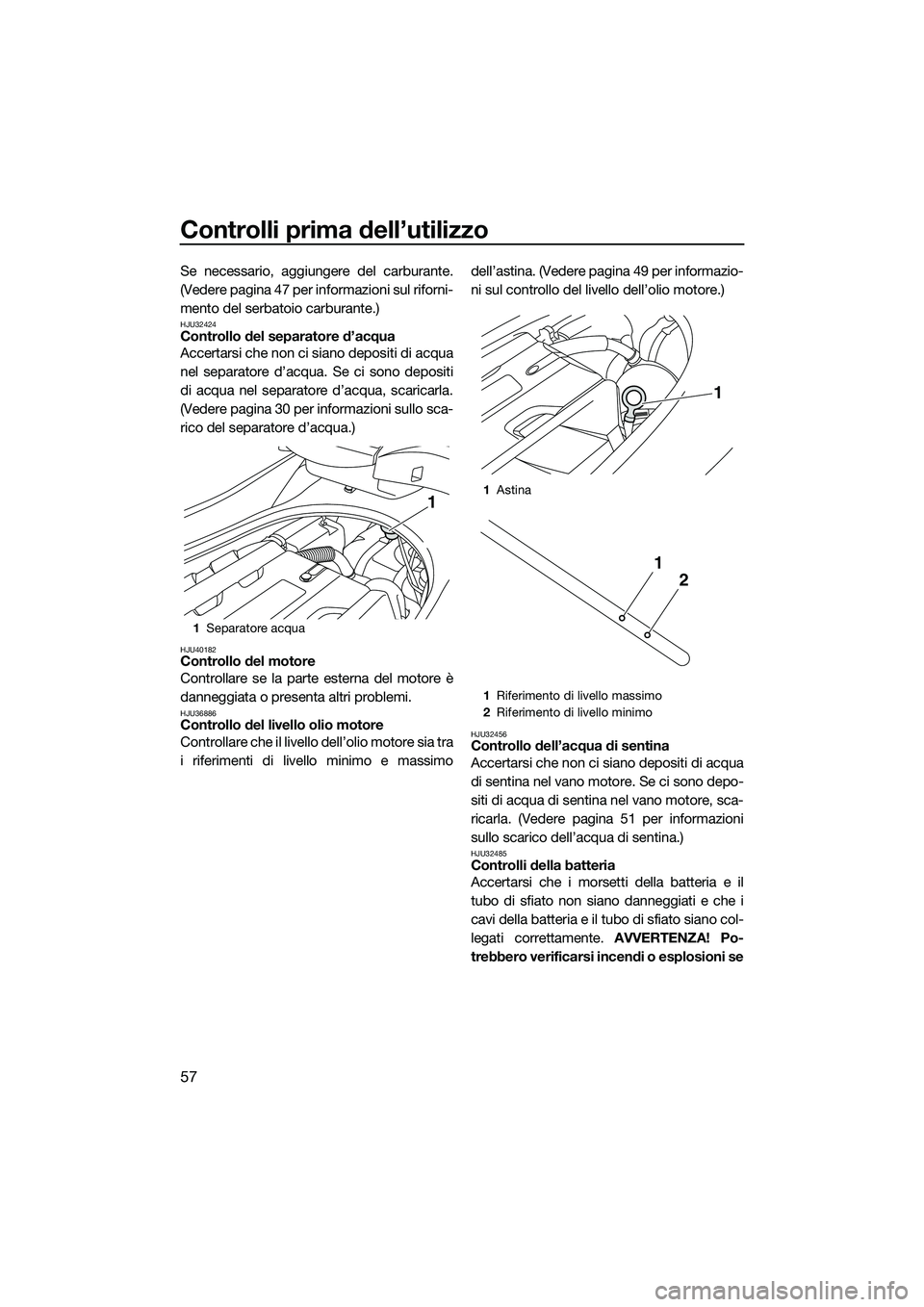

HJU32424Controllo del separatore d’acqua
Accertarsi che non ci siano depositi di acqua
nel separatore d’acqua. Se ci sono depositi
di acqua nel separatore d’acqua, scaricarla.
(Vedere pagina 30 per informazioni sullo sca-
rico del separatore d’acqua.)
HJU40182Controllo del motore
Controllare se la parte esterna del motore è
danneggiata o presenta altri problemi.
HJU36886Controllo del livello olio motore
Controllare che il livello dell’olio motore sia tra
i riferimenti di livello minimo e massimodell’astina. (Vedere pagina 49 per informazio-
ni sul controllo del livello dell’olio motore.)HJU32456Controllo dell’acqua di sentina
Accertarsi che non ci siano depositi di acqua
di sentina nel vano motore. Se ci sono depo-
siti di acqua di sentina nel vano motore, sca-
ricarla. (Vedere pagina 51 per informazioni
sullo scarico dell’acqua di sentina.)
HJU32485Controlli della batteria
Accertarsi che i morsetti della batteria e il
tubo di sfiato non siano danneggiati e che i
cavi della batteria e il tubo di sfiato siano col-
legati correttamente.
AVVERTENZA! Po-
trebbero verificarsi incendi o esplosioni se
1 Separatore acqua
11Astina
1 Riferimento di livello massimo
2 Riferimento di livello minimo
1
2
1
UF3L70H0.book Page 57 Wednesday, November 6, 2013 3:48 PM

Controlli prima dell’utilizzo

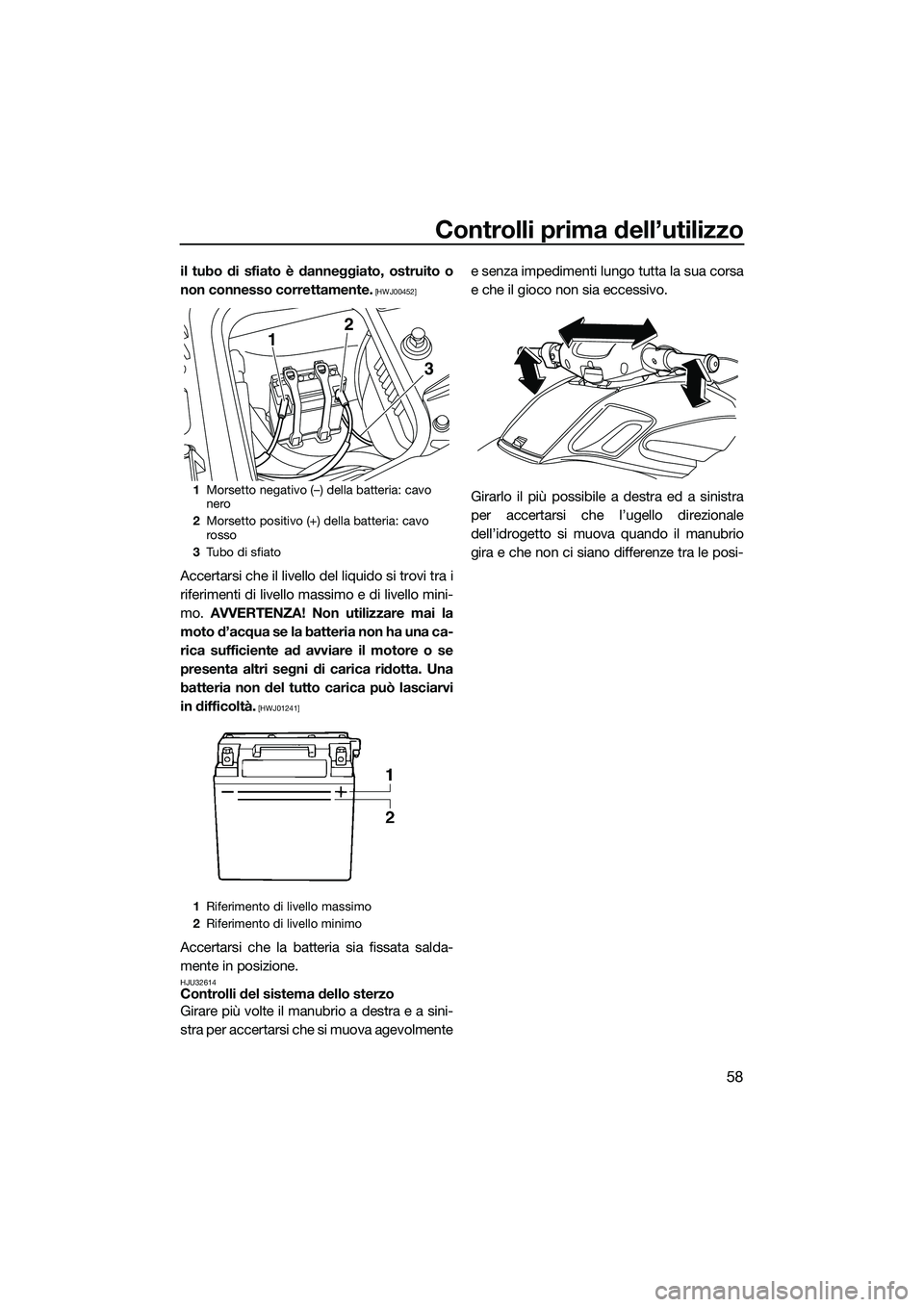

58
il tubo di sfiato è danneggiato, ostruito o
non connesso correttamente.
[HWJ00452]
Accertarsi che il livello del liquido si trovi tra i
riferimenti di livello massimo e di livello mini-
mo. AVVERTENZA! Non utilizzare mai la
moto d’acqua se la batteria non ha una ca-
rica sufficiente ad avviare il motore o se
presenta altri segni di carica ridotta. Una
batteria non del tutto carica può lasciarvi
in difficoltà.
[HWJ01241]
Accertarsi che la batteria sia fissata salda-
mente in posizione.
HJU32614Controlli del sistema dello sterzo
Girare più volte il manubrio a destra e a sini-
stra per accertarsi che si muova agevolmente e senza impedimenti lungo tutta la sua corsa
e che il gioco non sia eccessivo.
Girarlo il più possibile a destra ed a sinistra
per accertarsi che l’ugello direzionale
dell’idrogetto si muova quando il manubrio
gira e che non ci siano differenze tra le posi-
1
Morsetto negativo (–) della batteria: cavo
nero
2 Morsetto positivo (+) della batteria: cavo
rosso
3 Tu b o d i s f i a t o
1 Riferimento di livello massimo
2 Riferimento di livello minimo
12
3
UF3L70H0.book Page 58 Wednesday, November 6, 2013 3:48 PM

Controlli prima dell’utilizzo
59

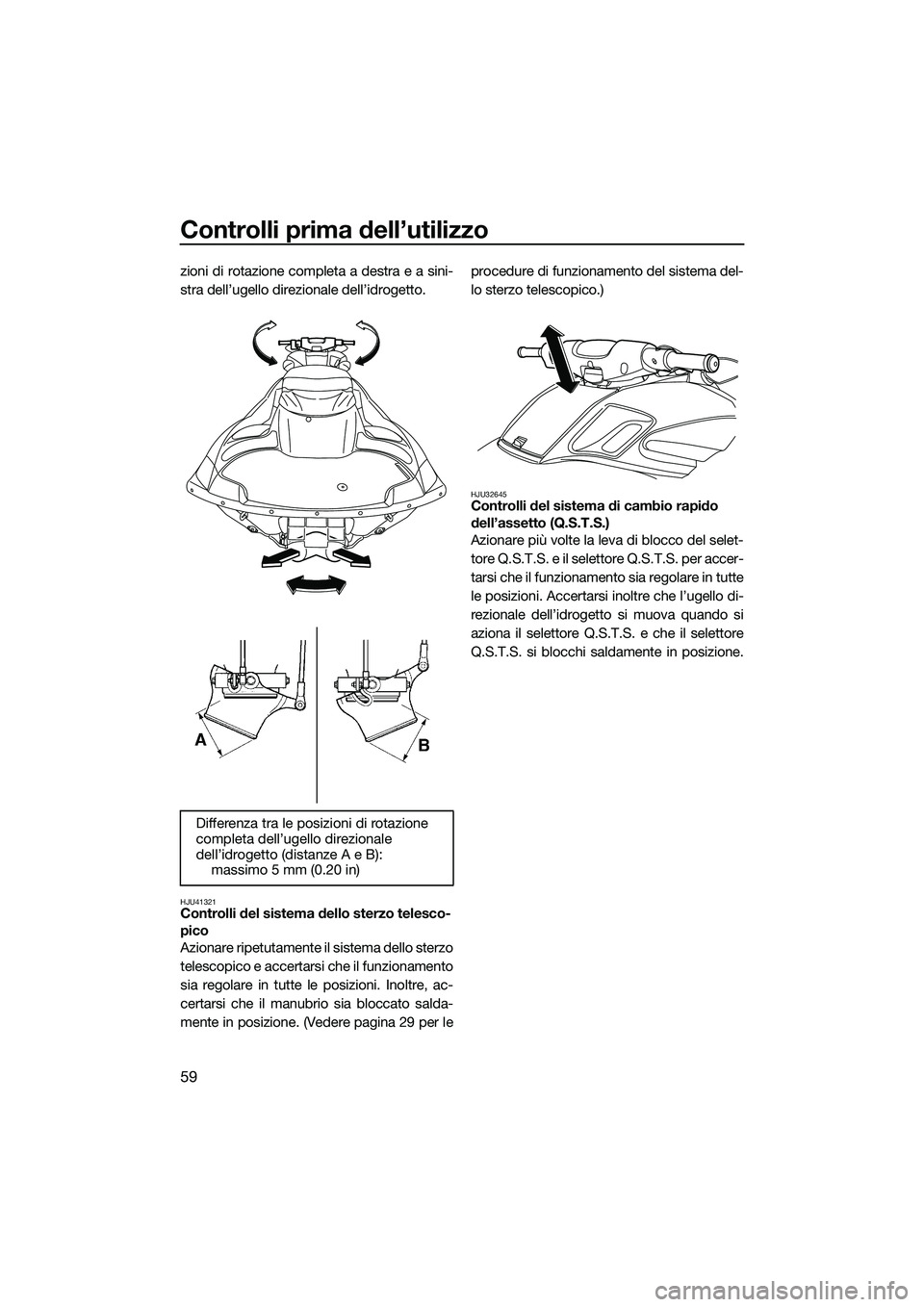

zioni di rotazione completa a destra e a sini-
stra dell’ugello direzionale dell’idrogetto.
HJU41321Controlli del sistema dello sterzo telesco-
pico
Azionare ripetutamente il sistema dello sterzo
telescopico e accertarsi che il funzionamento
sia regolare in tutte le posizioni. Inoltre, ac-
certarsi che il manubrio sia bloccato salda-
mente in posizione. (Vedere pagina 29 per leprocedure di funzionamento del sistema del-
lo sterzo telescopico.)
HJU32645Controlli del sistema di cambio rapido
dell’assetto (Q.S.T.S.)
Azionare più volte la leva di blocco del selet-
tore Q.S.T.S. e il selettore Q.S.T.S. per accer-
tarsi che il funzionamento sia regolare in tutte
le posizioni. Accertarsi
inoltre che l’ugello di-
rezionale dell’idrogetto si muova quando si
aziona il selettore Q.S.T.S. e che il selettore
Q.S.T.S. si blocchi saldamente in posizione.
Differenza tra le posizioni di rotazione
completa dell’ugello direzionale
dell’idrogetto (distanze A e B): massimo 5 mm (0.20 in)
UF3L70H0.book Page 59 Wednesday, November 6, 2013 3:48 PM

Controlli prima dell’utilizzo
60
(Vedere pagina 32 per le procedure di funzio-
namento del sistema Q.S.T.S.)

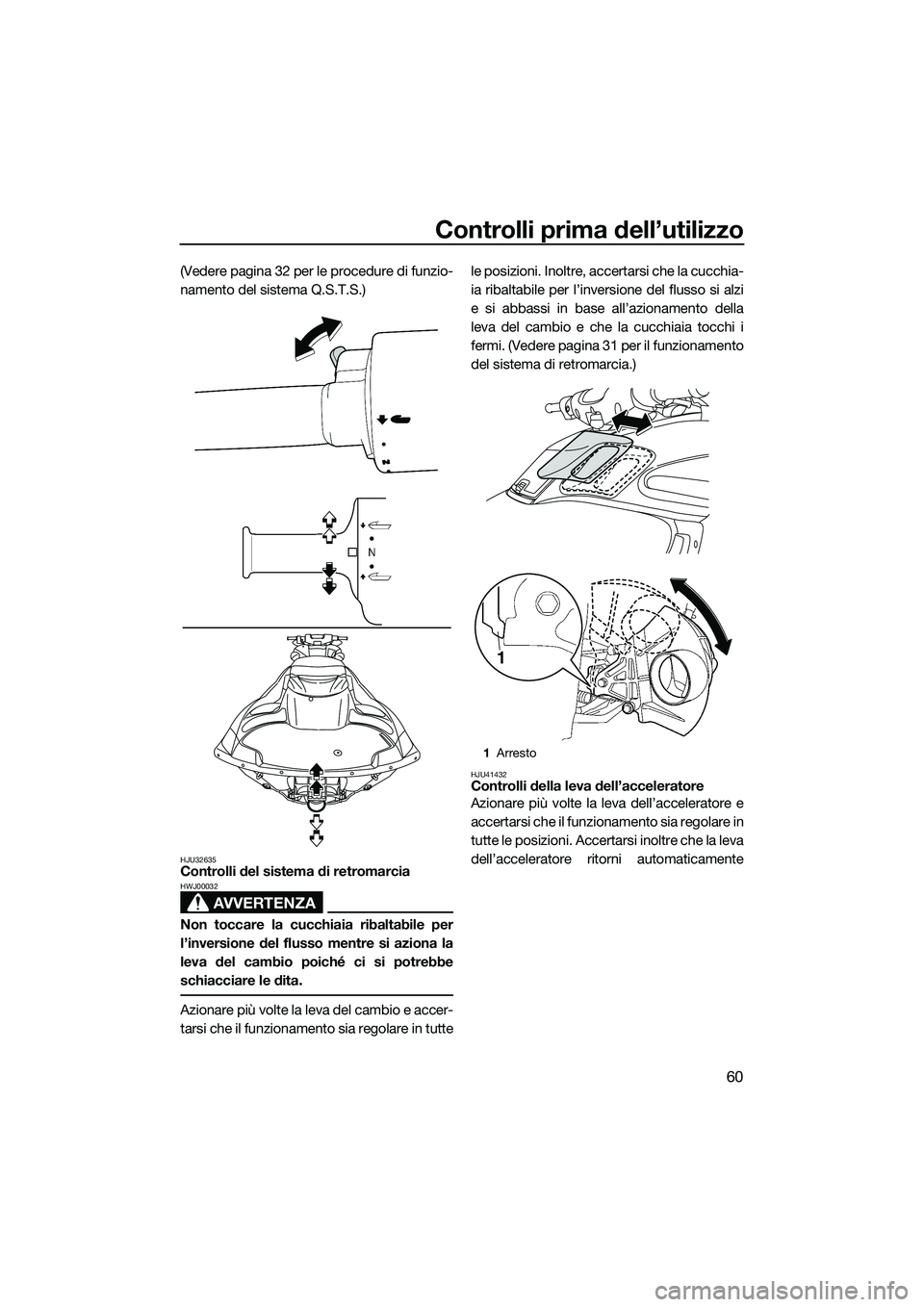

HJU32635Controlli del sistema di retromarcia
AVVERTENZA
HWJ00032
Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona la
leva del cambio poiché ci si potrebbe
schiacciare le dita.
Azionare più volte la leva del cambio e accer-
tarsi che il funzionamento sia regolare in tuttele posizioni. Inoltre, accertarsi che la cucchia-
ia ribaltabile per l’inversione del flusso si alzi
e si abbassi in base all’azionamento della
leva del cambio e che la cucchiaia tocchi i
fermi. (Vedere pagina 31 per il funzionamento
del sistema di retromarcia.)
HJU41432Controlli della leva dell’acceleratore
Azionare più volte la leva dell’acceleratore e
accertarsi che il funzionamento sia regolare in
tutte le posizioni. Accertarsi inoltre che la leva
dell’acceleratore ritorni automaticamente
1
Arresto
1
UF3L70H0.book Page 60 Wednesday, November 6, 2013 3:48 PM

Controlli prima dell’utilizzo

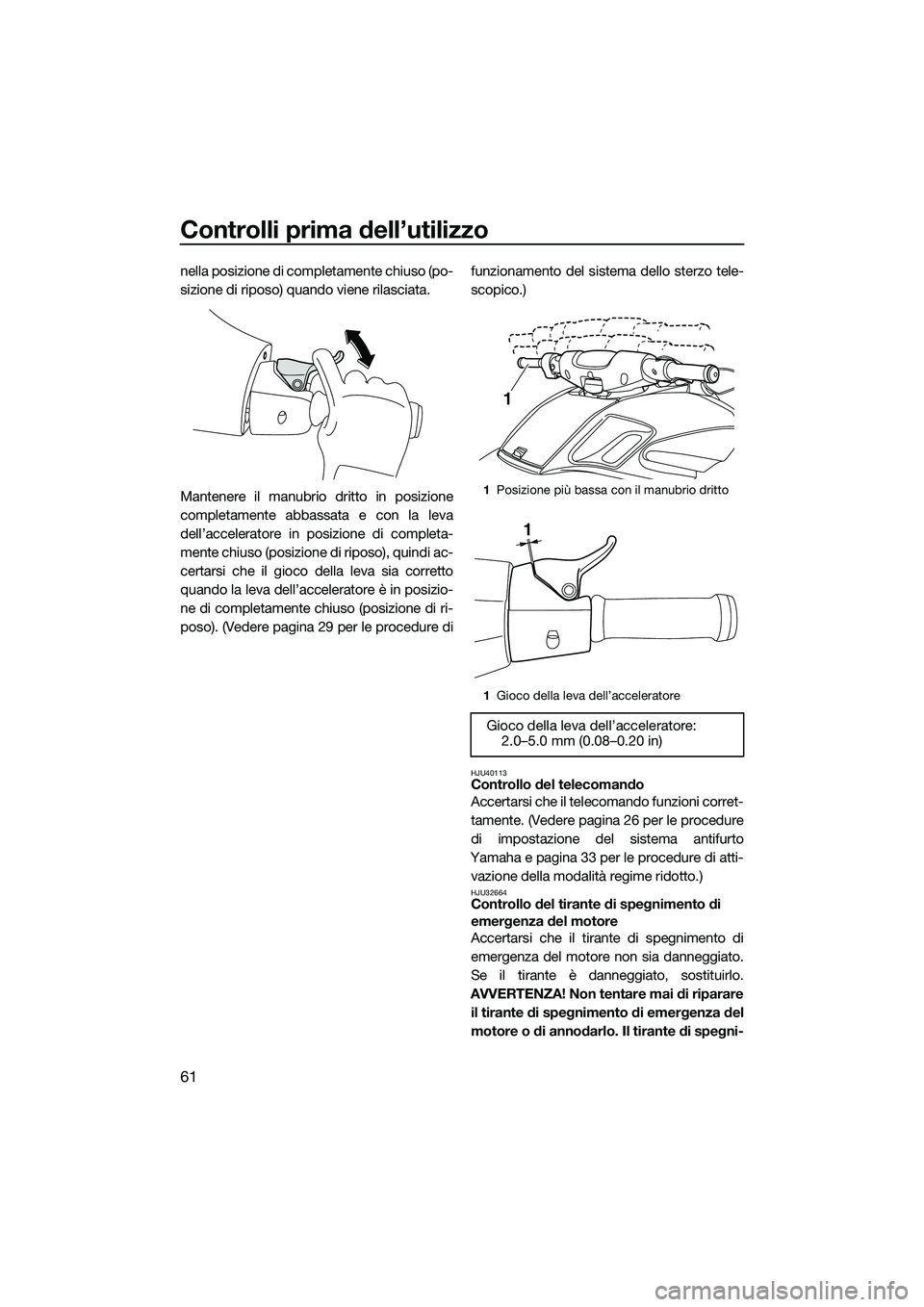

61
nella posizione di completamente chiuso (po-
sizione di riposo) quando viene rilasciata.
Mantenere il manubrio dritto in posizione
completamente abbassata e con la leva
dell’acceleratore in posizione di completa-
mente chiuso (posizione di riposo), quindi ac-
certarsi che il gioco della leva sia corretto
quando la leva dell’acceleratore è in posizio-
ne di completamente chiuso (posizione di ri-
poso). (Vedere pagina 29 per le procedure difunzionamento del sistema dello sterzo tele-
scopico.)
HJU40113Controllo del telecomando
Accertarsi che il telecomando funzioni corret-
tamente. (Vedere pagina 26 per le procedure
di impostazione del sistema antifurto
Yamaha e pagina 33 per le procedure di atti- vazione della modalità regime ridotto.)
HJU32664Controllo del tirante di spegnimento di
emergenza del motore
Accertarsi che il tirante di spegnimento di
emergenza del motore non sia danneggiato.
Se il tirante è danneggiato, sostituirlo.
AVVERTENZA! Non tentare mai di riparare il tirante di spegnimento di emergenza del
motore o di annodarlo. Il tirante di spegni-
1 Posizione più bassa con il manubrio dritto
1 Gioco della leva dell’acceleratore
Gioco della leva dell’acceleratore:
2.0–5.0 mm (0.08–0.20 in)
1
1
UF3L70H0.book Page 61 Wednesday, November 6, 2013 3:48 PM

Controlli prima dell’utilizzo

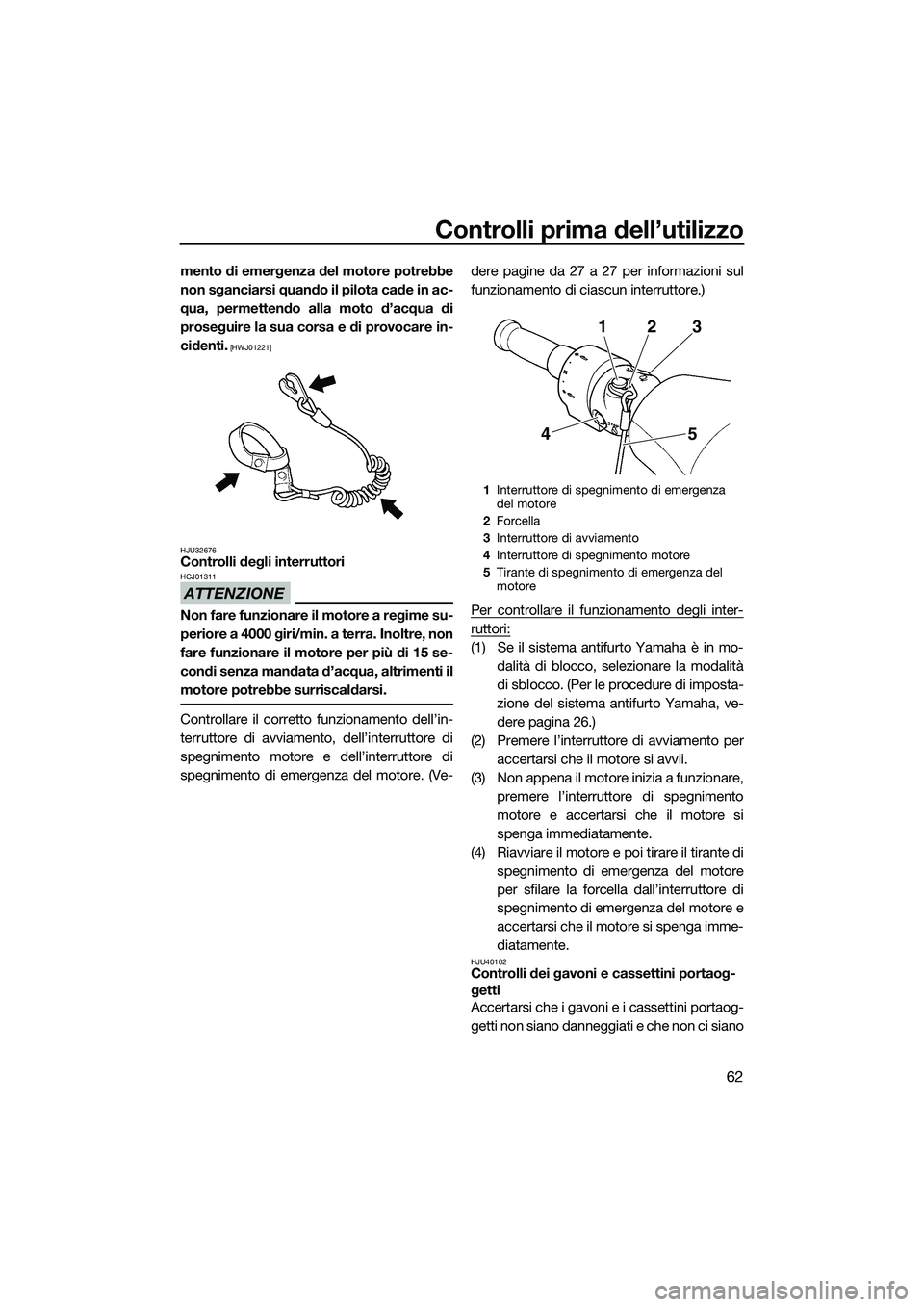

62
mento di emergenza del motore potrebbe
non sganciarsi quando il pilota cade in ac-
qua, permettendo alla moto d’acqua di
proseguire la sua corsa e di provocare in-
cidenti.
[HWJ01221]
HJU32676
Controlli degli interruttori
ATTENZIONE
HCJ01311
Non fare funzionare il motore a regime su-
periore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
Controllare il corretto funzionamento dell’in-
terruttore di avviamento, dell’interruttore di
spegnimento motore e dell’interruttore di
spegnimento di emergenza del motore. (Ve- dere pagine da 27 a 27 per informazioni sul
funzionamento di ciascun interruttore.)
Per controllare il funzionamento degli inter-
ruttori:
(1) Se il sistema antifurto Yamaha è in mo-
dalità di blocco, selezionare la modalità
di sblocco. (Per le procedure di imposta-
zione del sistema antifurto Yamaha, ve-
dere pagina 26.)
(2) Premere l’interruttore di avviamento per accertarsi che il motore si avvii.
(3) Non appena il motore inizia a funzionare, premere l’interruttore di spegnimento
motore e accertarsi che il motore si
spenga immediatamente.
(4) Riavviare il motore e poi tirare il tirante di spegnimento di emergenza del motore
per sfilare la forcella dall’interruttore di
spegnimento di emergenza del motore e
accertarsi che il motore si spenga imme-
diatamente.
HJU40102Controlli dei gavoni e cassettini portaog-
getti
Accertarsi che i gavoni e i cassettini portaog-
getti non siano danneggiati e che non ci siano
1Interruttore di spegnimento di emergenza
del motore
2 Forcella
3 Interruttore di avviamento
4 Interruttore di spegnimento motore
5 Tirante di spegnimento di emergenza del
motore
23
1
5
4
UF3L70H0.book Page 62 Wednesday, November 6, 2013 3:48 PM

Controlli prima dell’utilizzo

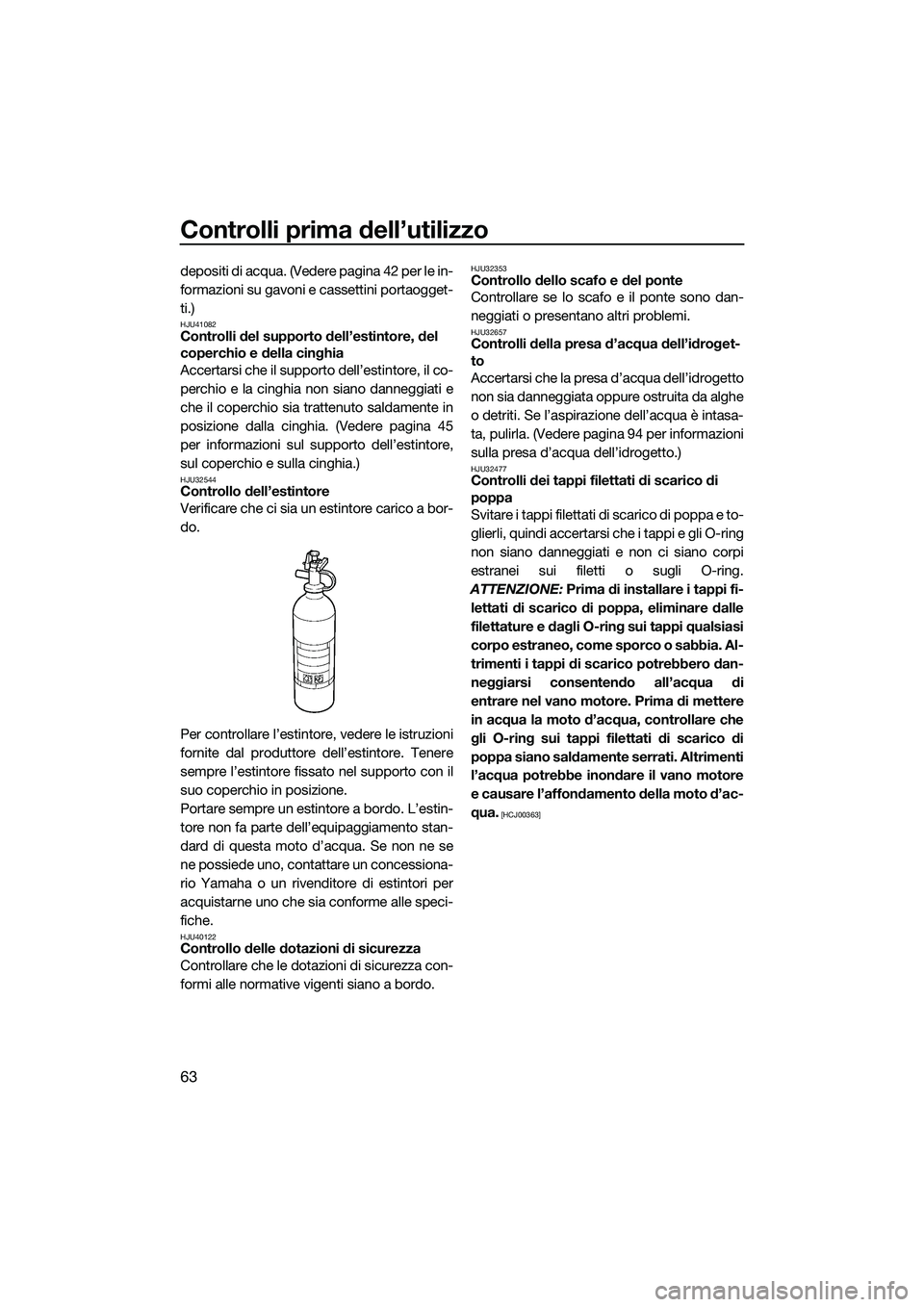

63
depositi di acqua. (Vedere pagina 42 per le in-
formazioni su gavoni e cassettini portaogget-
ti.)
HJU41082Controlli del supporto dell’estintore, del
coperchio e della cinghia
Accertarsi che il supporto dell’estintore, il co-
perchio e la cinghia non siano danneggiati e
che il coperchio sia trattenuto saldamente in
posizione dalla cinghia. (Vedere pagina 45
per informazioni sul supporto dell’estintore,
sul coperchio e sulla cinghia.)
HJU32544Controllo dell’estintore
Verificare che ci sia un estintore carico a bor-
do.
Per controllare l’estintore, vedere le istruzioni
fornite dal produttore dell’estintore. Tenere
sempre l’estintore fissato nel supporto con il
suo coperchio in posizione.
Portare sempre un estintore a bordo. L’estin-
tore non fa parte dell’equipaggiamento stan-
dard di questa moto d’acqua. Se non ne se
ne possiede uno, contattare un concessiona-
rio Yamaha o un rivenditore di estintori per
acquistarne uno che sia conforme alle speci-
fiche.
HJU40122Controllo delle dotazioni di sicurezza
Controllare che le dotazioni di sicurezza con-
formi alle normative vigenti siano a bordo.
HJU32353Controllo dello scafo e del ponte
Controllare se lo scafo e il ponte sono dan-
neggiati o presentano altri problemi.
HJU32657Controlli della presa d’acqua dell’idroget-
to
Accertarsi che la presa d’acqua dell’idrogetto
non sia danneggiata oppure ostruita da alghe
o detriti. Se l’aspirazione dell’acqua è intasa-
ta, pulirla. (Vedere pagina 94 per informazioni
sulla presa d’acqua dell’idrogetto.)
HJU32477Controlli dei tappi filettati di scarico di
poppa
Svitare i tappi filettati di scarico di poppa e to-
glierli, quindi accertarsi che i tappi e gli O-ring
non siano danneggiati e non ci siano corpi
estranei sui filetti o sugli O-ring.
ATTENZIONE: Prima di installare i tappi fi-
lettati di scarico di poppa, eliminare dalle
filettature e dagli O-ring sui tappi qualsiasi
corpo estraneo, come sporco o sabbia. Al-
trimenti i tappi di scarico potrebbero dan-
neggiarsi consentendo all’acqua di
entrare nel vano motore. Prima di mettere
in acqua la moto d’acqua, controllare che
gli O-ring sui tappi filettati di scarico di
poppa siano saldamente serrati. Altrimenti
l’acqua potrebbe inondare il vano motore
e causare l’affondamento della moto d’ac-
qua.
[HCJ00363]
UF3L70H0.book Page 63 Wednesday, November 6, 2013 3:48 PM
