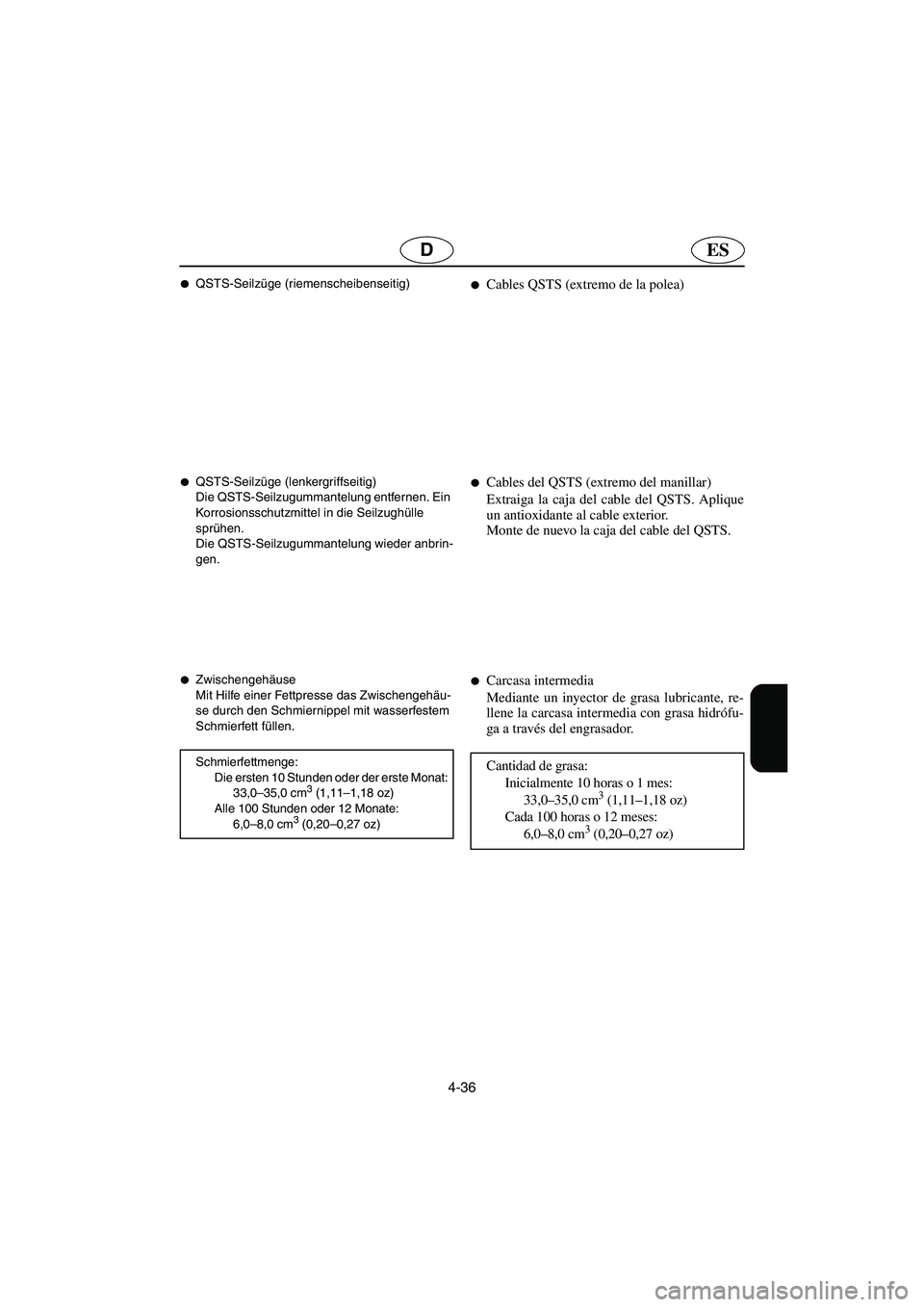

4-36
ESD

QSTS-Seilzüge (riemenscheibenseitig)

QSTS-Seilzüge (lenkergriffseitig)
Die QSTS-Seilzugummantelung entfernen. Ein
Korrosionsschutzmittel in die Seilzughülle
sprühen.
Die QSTS-Seilzugummantelung wieder anbrin-
gen.

Zwischengehäuse
Mit Hilfe einer Fettpresse das Zwischengehäu-
se durch den Schmiernippel mit wasserfestem
Schmierfett füllen.
Schmierfettmenge:
Die ersten 10 Stunden oder der erste Monat:
33,0–35,0 cm
3 (1,11–1,18 oz)
Alle 100 Stunden oder 12 Monate:
6,0–8,0 cm
3 (0,20–0,27 oz)

Cables QSTS (extremo de la polea)

Cables del QSTS (extremo del manillar)
Extraiga la caja del cable del QSTS. Aplique
un antioxidante al cable exterior.
Monte de nuevo la caja del cable del QSTS.

Carcasa intermedia
Mediante un inyector de grasa lubricante, re-
llene la carcasa intermedia con grasa hidrófu-
ga a través del engrasador.
Cantidad de grasa:
Inicialmente 10 horas o 1 mes:
33,0–35,0 cm
3 (1,11–1,18 oz)
Cada 100 horas o 12 meses:
6,0–8,0 cm
3 (0,20–0,27 oz)
A_F1G80.book Page 36 Wednesday, July 27, 2005 7:22 PM

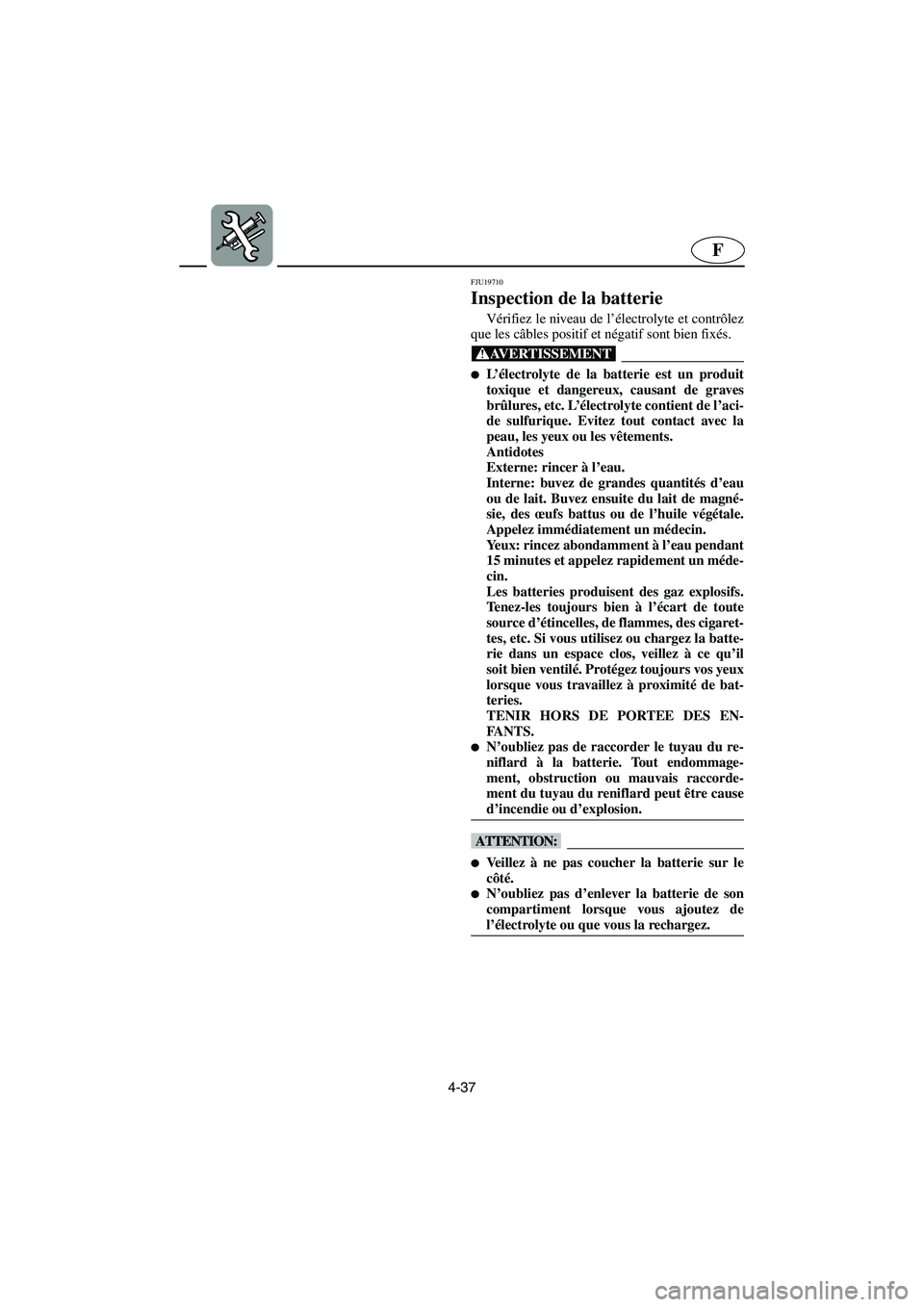

4-37
F
FJU19710
Inspection de la batterie
Vérifiez le niveau de l’électrolyte et contrôlez
que les câbles positif et négatif sont bien fixés.
@
L’électrolyte de la batterie est un produit
toxique et dangereux, causant de graves
brûlures, etc. L’électrolyte contient de l’aci-
de sulfurique. Evitez tout contact avec la
peau, les yeux ou les vêtements.
Antidotes
Externe: rincer à l’eau.
Interne: buvez de grandes quantités d’eau
ou de lait. Buvez ensuite du lait de magné-
sie, des œufs battus ou de l’huile végétale.
Appelez immédiatement un médecin.
Yeux: rincez abondamment à l’eau pendant
15 minutes et appelez rapidement un méde-
cin.
Les batteries produisent des gaz explosifs.
Tenez-les toujours bien à l’écart de toute
source d’étincelles, de flammes, des cigaret-
tes, etc. Si vous utilisez ou chargez la batte-
rie dans un espace clos, veillez à ce qu’il
soit bien ventilé. Protégez toujours vos yeux
lorsque vous travaillez à proximité de bat-
teries.
TENIR HORS DE PORTEE DES EN-
FANTS.

N’oubliez pas de raccorder le tuyau du re-
niflard à la batterie. Tout endommage-
ment, obstruction ou mauvais raccorde-
ment du tuyau du reniflard peut être cause
d’incendie ou d’explosion.
@
@
Veillez à ne pas coucher la batterie sur le
côté.

N’oubliez pas d’enlever la batterie de son
compartiment lorsque vous ajoutez de
l’électrolyte ou que vous la rechargez.
@
A_F1G80.book Page 37 Wednesday, July 27, 2005 7:22 PM

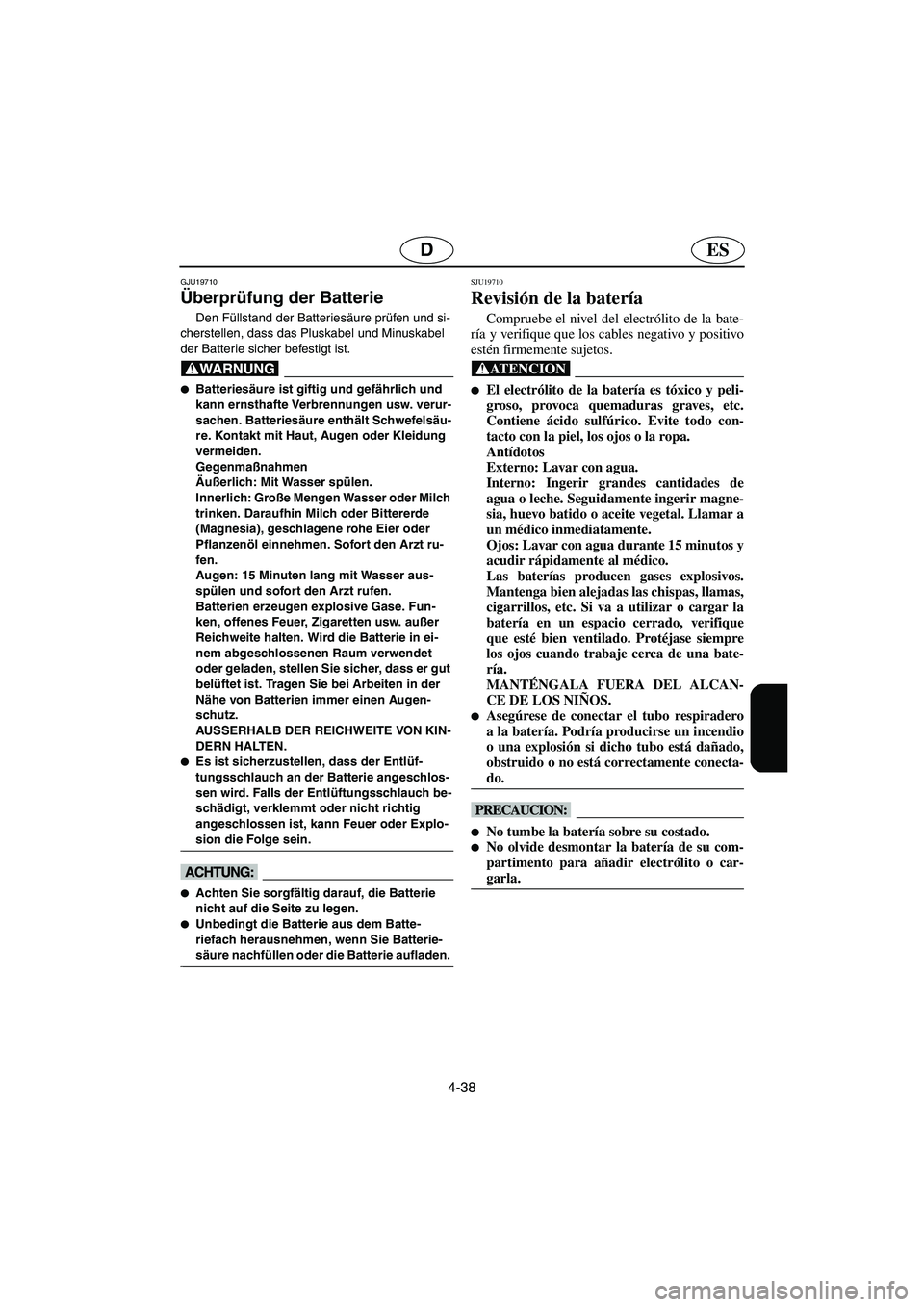

4-38
ESD
GJU19710
Überprüfung der Batterie
Den Füllstand der Batteriesäure prüfen und si-
cherstellen, dass das Pluskabel und Minuskabel
der Batterie sicher befestigt ist.
@
Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verur-
sachen. Batteriesäure enthält Schwefelsäu-
re. Kontakt mit Haut, Augen oder Kleidung
vermeiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Milch oder Bittererde
(Magnesia), geschlagene rohe Eier oder
Pflanzenöl einnehmen. Sofort den Arzt ru-
fen.
Augen: 15 Minuten lang mit Wasser aus-
spülen und sofort den Arzt rufen.
Batterien erzeugen explosive Gase. Fun-
ken, offenes Feuer, Zigaretten usw. außer
Reichweite halten. Wird die Batterie in ei-
nem abgeschlossenen Raum verwendet
oder geladen, stellen Sie sicher, dass er gut
belüftet ist. Tragen Sie bei Arbeiten in der
Nähe von Batterien immer einen Augen-
schutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.

Es ist sicherzustellen, dass der Entlüf-
tungsschlauch an der Batterie angeschlos-
sen wird. Falls der Entlüftungsschlauch be-
schädigt, verklemmt oder nicht richtig
angeschlossen ist, kann Feuer oder Explo-
sion die Folge sein.
@
@
Achten Sie sorgfältig darauf, die Batterie
nicht auf die Seite zu legen.

Unbedingt die Batterie aus dem Batte-
riefach herausnehmen, wenn Sie Batterie-
säure nachfüllen oder die Batterie aufladen.
@
SJU19710
Revisión de la batería
Compruebe el nivel del electrólito de la bate-
ría y verifique que los cables negativo y positivo
estén firmemente sujetos.
@
El electrólito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de
agua o leche. Seguidamente ingerir magne-
sia, huevo batido o aceite vegetal. Llamar a
un médico inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, llamas,
cigarrillos, etc. Si va a utilizar o cargar la
batería en un espacio cerrado, verifique
que esté bien ventilado. Protéjase siempre
los ojos cuando trabaje cerca de una bate-
ría.
MANTÉNGALA FUERA DEL ALCAN-
CE DE LOS NIÑOS.

Asegúrese de conectar el tubo respiradero
a la batería. Podría producirse un incendio
o una explosión si dicho tubo está dañado,
obstruido o no está correctamente conecta-
do.
@
@
No tumbe la batería sobre su costado.

No olvide desmontar la batería de su com-
partimento para añadir electrólito o car-
garla.
@
A_F1G80.book Page 38 Wednesday, July 27, 2005 7:22 PM

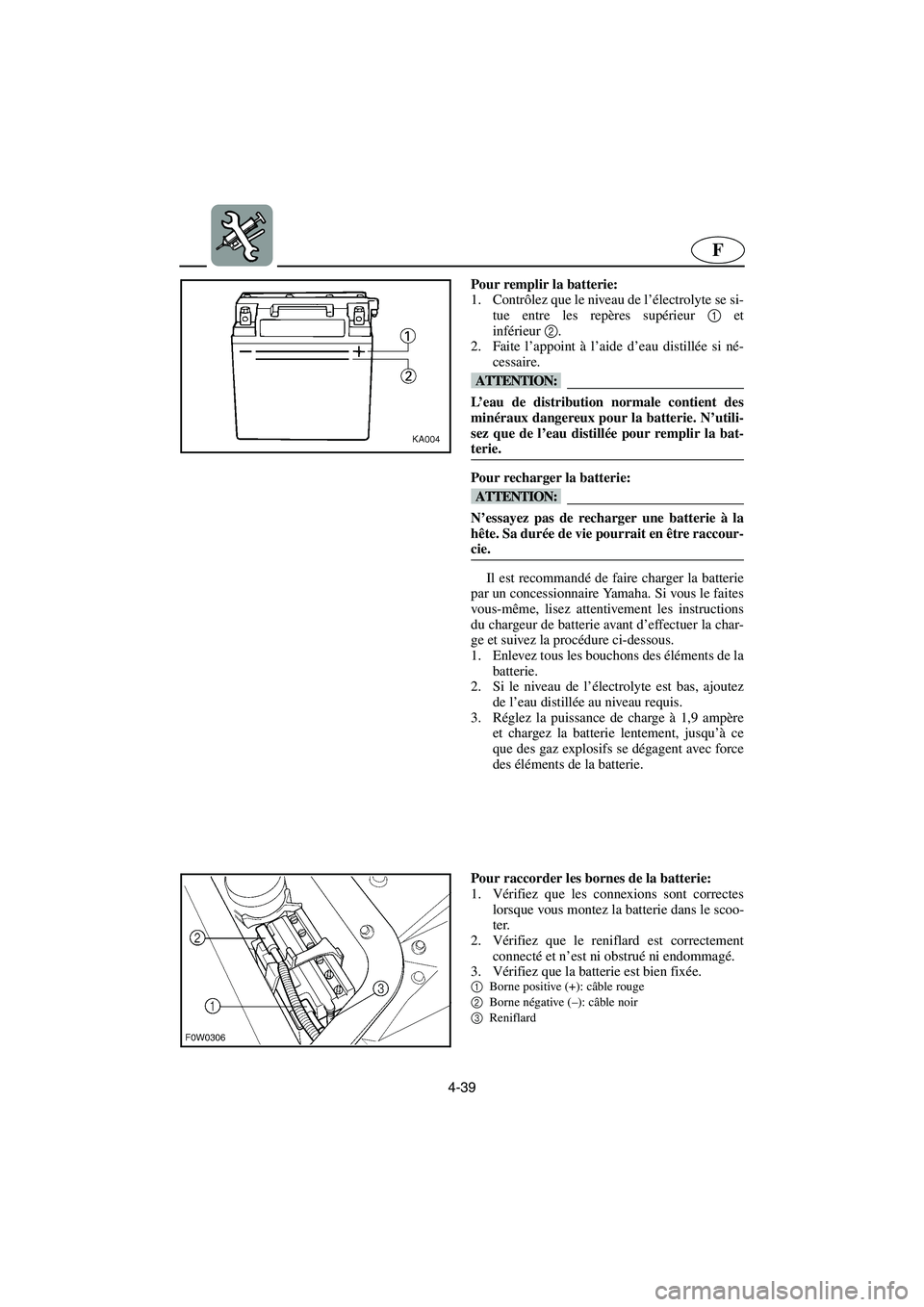

4-39
F
Pour remplir la batterie:
1. Contrôlez que le niveau de l’électrolyte se si-
tue entre les repères supérieur 1 et
inférieur2.
2. Faite l’appoint à l’aide d’eau distillée si né-
cessaire.
@ L’eau de distribution normale contient des
minéraux dangereux pour la batterie. N’utili-
sez que de l’eau distillée pour remplir la bat-
terie.
@
Pour recharger la batterie:
@ N’essayez pas de recharger une batterie à la
hête. Sa durée de vie pourrait en être raccour-
cie.
@
Il est recommandé de faire charger la batterie
par un concessionnaire Yamaha. Si vous le faites
vous-même, lisez attentivement les instructions
du chargeur de batterie avant d’effectuer la char-
ge et suivez la procédure ci-dessous.
1. Enlevez tous les bouchons des éléments de la
batterie.
2. Si le niveau de l’électrolyte est bas, ajoutez
de l’eau distillée au niveau requis.
3. Réglez la puissance de charge à 1,9 ampère
et chargez la batterie lentement, jusqu’à ce
que des gaz explosifs se dégagent avec force
des éléments de la batterie.
Pour raccorder les bornes de la batterie:
1. Vérifiez que les connexions sont correctes
lorsque vous montez la batterie dans le scoo-
ter.
2. Vérifiez que le reniflard est correctement
connecté et n’est ni obstrué ni endommagé.
3. Vérifiez que la batterie est bien fixée.
1
Borne positive (+): câble rouge
2
Borne négative (–): câble noir
3
Reniflard
A_F1G80.book Page 39 Wednesday, July 27, 2005 7:22 PM

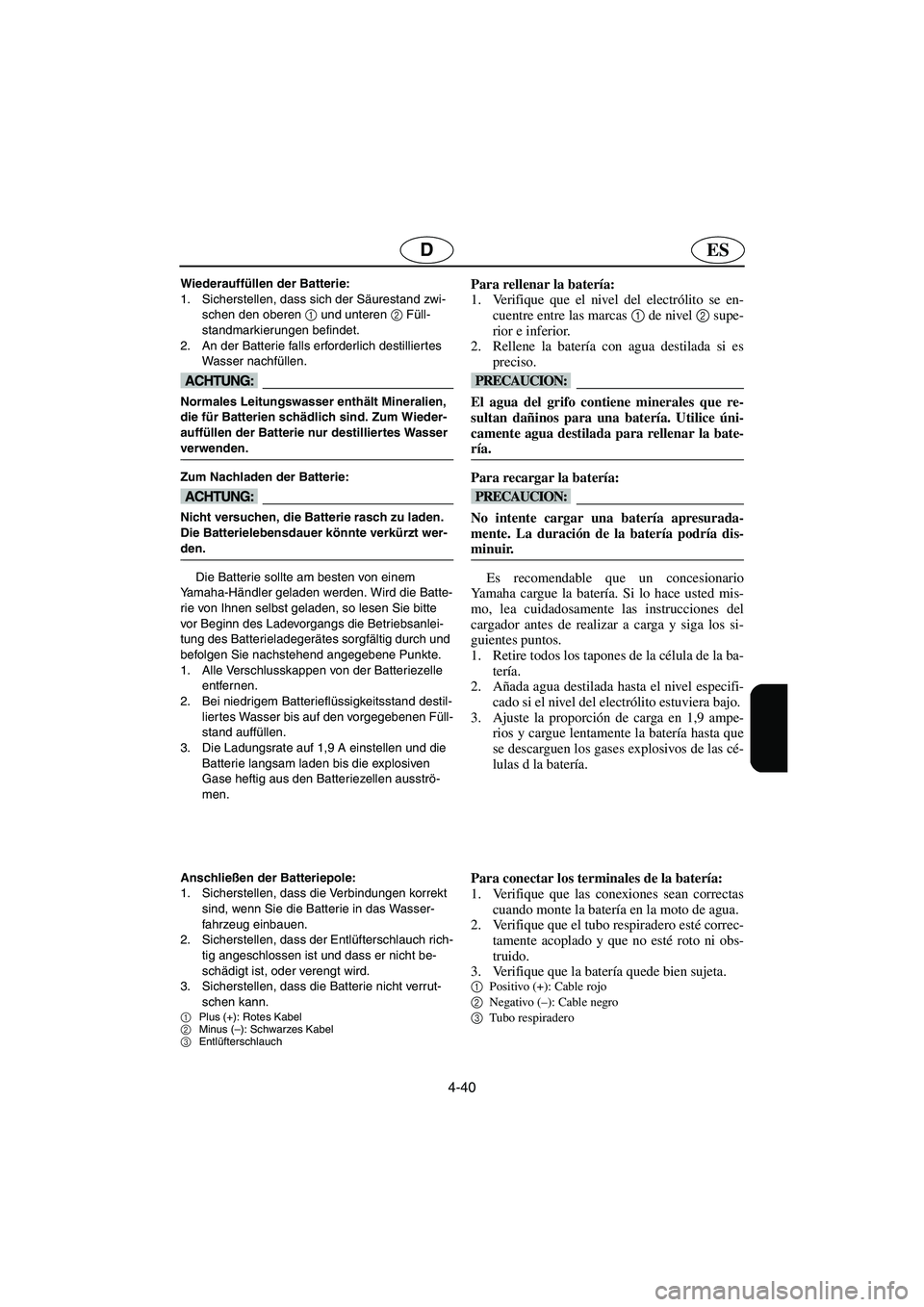

4-40
ESD
Wiederauffüllen der Batterie:
1. Sicherstellen, dass sich der Säurestand zwi-
schen den oberen 1
und unteren 2
Füll-
standmarkierungen befindet.
2. An der Batterie falls erforderlich destilliertes
Wasser nachfüllen.
@ Normales Leitungswasser enthält Mineralien,
die für Batterien schädlich sind. Zum Wieder-
auffüllen der Batterie nur destilliertes Wasser
verwenden.
@
Zum Nachladen der Batterie:
@ Nicht versuchen, die Batterie rasch zu laden.
Die Batterielebensdauer könnte verkürzt wer-
den.
@
Die Batterie sollte am besten von einem
Yamaha-Händler geladen werden. Wird die Batte-
rie von Ihnen selbst geladen, so lesen Sie bitte
vor Beginn des Ladevorgangs die Betriebsanlei-
tung des Batterieladegerätes sorgfältig durch und
befolgen Sie nachstehend angegebene Punkte.
1. Alle Verschlusskappen von der Batteriezelle
entfernen.
2. Bei niedrigem Batterieflüssigkeitsstand destil-
liertes Wasser bis auf den vorgegebenen Füll-
stand auffüllen.
3. Die Ladungsrate auf 1,9 A einstellen und die
Batterie langsam laden bis die explosiven
Gase heftig aus den Batteriezellen ausströ-
men.
Anschließen der Batteriepole:
1. Sicherstellen, dass die Verbindungen korrekt
sind, wenn Sie die Batterie in das Wasser-
fahrzeug einbauen.
2. Sicherstellen, dass der Entlüfterschlauch rich-
tig angeschlossen ist und dass er nicht be-
schädigt ist, oder verengt wird.
3. Sicherstellen, dass die Batterie nicht verrut-
schen kann.
1
Plus (+): Rotes Kabel
2
Minus (–): Schwarzes Kabel
3
Entlüfterschlauch
Para rellenar la batería:
1. Verifique que el nivel del electrólito se en-
cuentre entre las marcas 1
de nivel 2
supe-
rior e inferior.
2. Rellene la batería con agua destilada si es
preciso.
@ El agua del grifo contiene minerales que re-
sultan dañinos para una batería. Utilice úni-
camente agua destilada para rellenar la bate-
ría.
@
Para recargar la batería:
@ No intente cargar una batería apresurada-
mente. La duración de la batería podría dis-
minuir.
@
Es recomendable que un concesionario
Yamaha cargue la batería. Si lo hace usted mis-
mo, lea cuidadosamente las instrucciones del
cargador antes de realizar a carga y siga los si-
guientes puntos.
1. Retire todos los tapones de la célula de la ba-
tería.
2. Añada agua destilada hasta el nivel especifi-
cado si el nivel del electrólito estuviera bajo.
3. Ajuste la proporción de carga en 1,9 ampe-
rios y cargue lentamente la batería hasta que
se descarguen los gases explosivos de las cé-
lulas d la batería.
Para conectar los terminales de la batería:
1. Verifique que las conexiones sean correctas
cuando monte la batería en la moto de agua.
2. Verifique que el tubo respiradero esté correc-
tamente acoplado y que no esté roto ni obs-
truido.
3. Verifique que la batería quede bien sujeta.
1
Positivo (+): Cable rojo
2
Negativo (–): Cable negro
3
Tubo respiradero
A_F1G80.book Page 40 Wednesday, July 27, 2005 7:22 PM

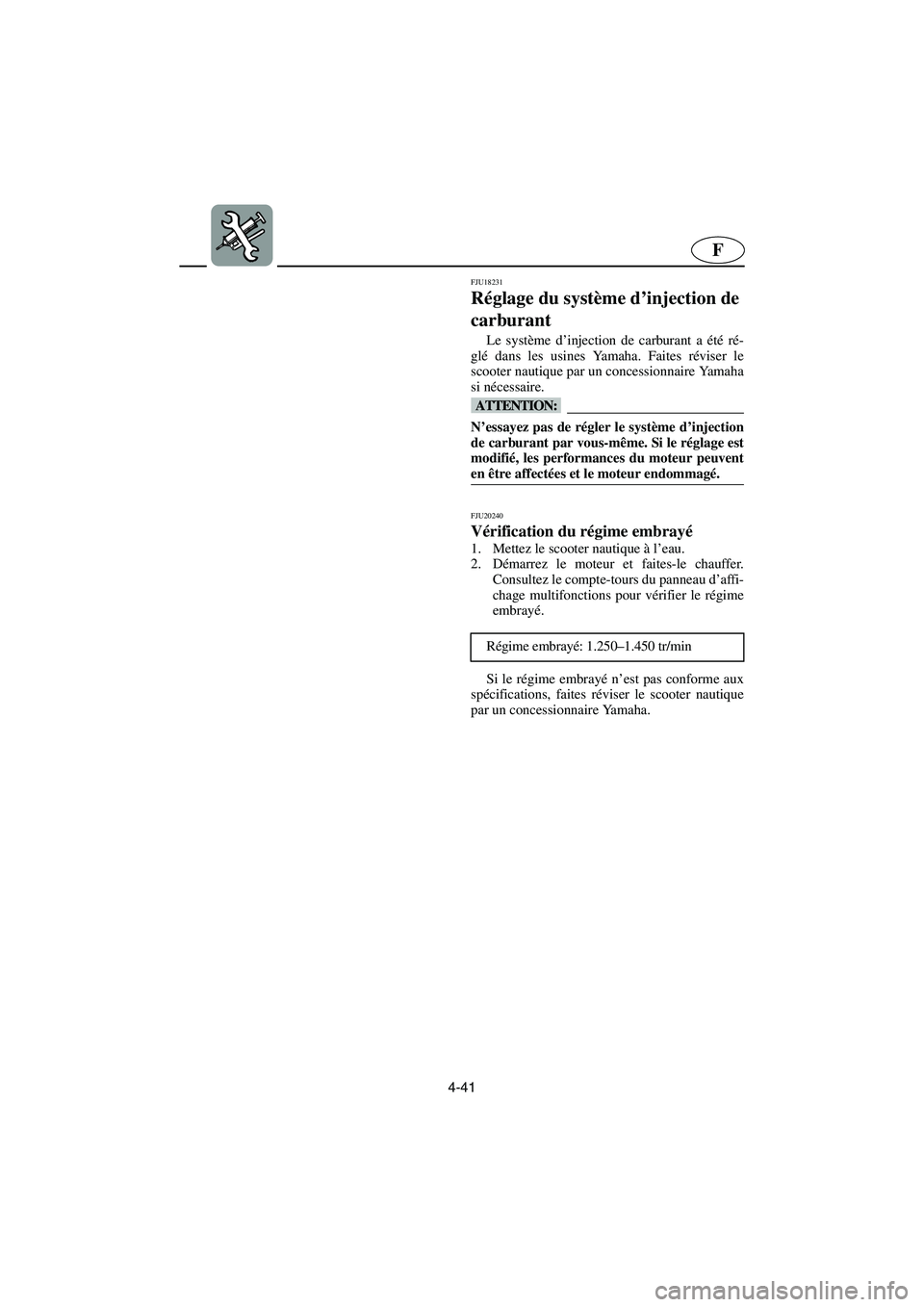

4-41
F
FJU18231
Réglage du système d’injection de
carburant
Le système d’injection de carburant a été ré-
glé dans les usines Yamaha. Faites réviser le
scooter nautique par un concessionnaire Yamaha
si nécessaire.
@ N’essayez pas de régler le système d’injection
de carburant par vous-même. Si le réglage est
modifié, les performances du moteur peuvent
en être affectées et le moteur endommagé.
@
FJU20240
Vérification du régime embrayé
1. Mettez le scooter nautique à l’eau.
2. Démarrez le moteur et faites-le chauffer.
Consultez le compte-tours du panneau d’affi-
chage multifonctions pour vérifier le régime
embrayé.
Si le régime embrayé n’est pas conforme aux
spécifications, faites réviser le scooter nautique
par un concessionnaire Yamaha. Régime embrayé: 1.250–1.450 tr/min
A_F1G80.book Page 41 Wednesday, July 27, 2005 7:22 PM

4-42
ESD
GJU18231
Einstellen des Kraftstoff-
Einspritzsystems
Das Kraftstoff-Einspritzsystem wurde im
Yamaha-Werk eingestellt. Lassen Sie Ihr Wasser-
fahrzeug von einem Yamaha-Vertragshändler
war ten, falls nötig.
@ Versuchen Sie nicht das Kraftstoff-Einspritz-
system selbst einzustellen. Werden die Ein-
stellungen verändert, kann dies schlechte Mo-
torleistung und Beschädigung zur Folge
haben.
@
GJU20240
Kontrollieren der Langsamstlaufge-
schwindigkeit
1. Das Wasserfahrzeug zu Wasser lassen.
2. Den Motor starten und warm laufen lassen.
Den Drehzahlmesser im Multifunktionsdisplay
benutzen, um die Langsamstlaufgeschwindig-
keit zu kontrollieren.
Weicht die Langsamstlaufgeschwindigkeit von
den Herstellerangaben ab, lassen Sie das Was-
serfahrzeug von einem Yamaha-Vertragshändler
war ten. Langsamstlaufgeschwindigkeit:
1.250–1.450 U/min
SJU18231
Ajuste del sistema de inyección de
combustible
El sistema de inyección de combustible sale
ajustado de la fábrica Yamaha. Haga reparar la
moto de agua en un concesionario Yamaha si es
preciso.
@ No trate de ajustar el sistema de inyección de
combustible. Si se modifican los valores de
ajuste pueden reducirse las prestaciones del
motor o averiarse éste.
@
SJU20240
Comprobación de la velocidad mínima
1. Bote la moto de agua.
2. Arranque el motor y deje que se caliente.
Utilice el tacómetro del visor multifunción
para comprobar la velocidad mínima.
Si la velocidad mínima está fuera del valor es-
pecificado, haga reparar la moto de agua en un
concesionario Yamaha.Velocidad mínima: 1.250–1.450 r/min
A_F1G80.book Page 42 Wednesday, July 27, 2005 7:22 PM

4-43
F
FJU18250

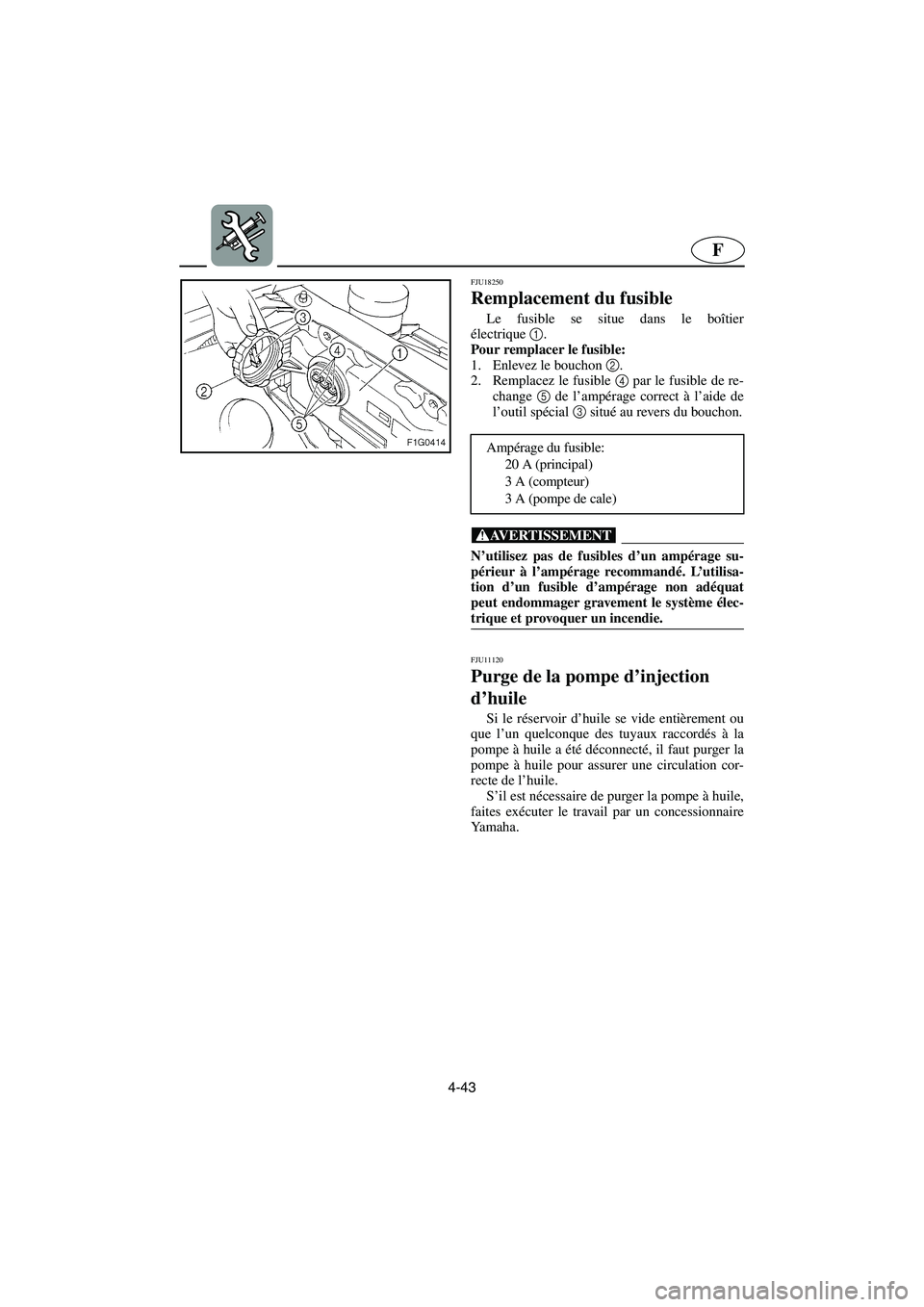

Remplacement du fusible
Le fusible se situe dans le boîtier
électrique1
.
Pour remplacer le fusible:
1. Enlevez le bouchon 2
.
2. Remplacez le fusible 4
par le fusible de re-
change 5
de l’ampérage correct à l’aide de
l’outil spécial 3
situé au revers du bouchon.
@ N’utilisez pas de fusibles d’un ampérage su-
périeur à l’ampérage recommandé. L’utilisa-
tion d’un fusible d’ampérage non adéquat
peut endommager gravement le système élec-
trique et provoquer un incendie.
@
FJU11120
Purge de la pompe d’injection
d’huile
Si le réservoir d’huile se vide entièrement ou
que l’un quelconque des tuyaux raccordés à la
pompe à huile a été déconnecté, il faut purger la
pompe à huile pour assurer une circulation cor-
recte de l’huile.
S’il est nécessaire de purger la pompe à huile,
faites exécuter le travail par un concessionnaire
Ya m a h a . Ampérage du fusible:
20 A (principal)
3 A (compteur)
3 A (pompe de cale)
A_F1G80.book Page 43 Wednesday, July 27, 2005 7:22 PM

4-44
ESD
GJU18250

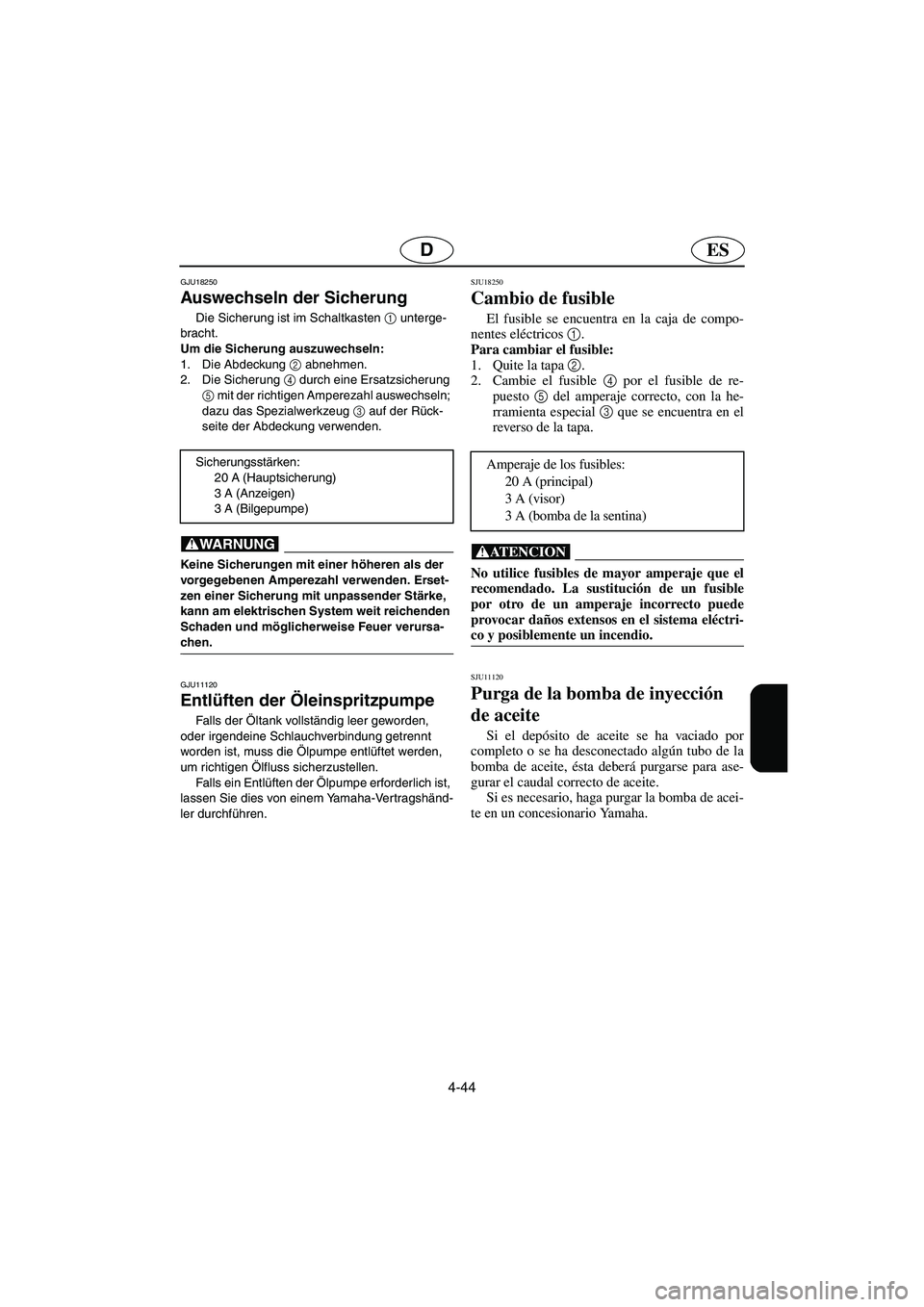

Auswechseln der Sicherung
Die Sicherung ist im Schaltkasten 1
unterge-
bracht.
Um die Sicherung auszuwechseln:
1. Die Abdeckung 2
abnehmen.
2. Die Sicherung 4
durch eine Ersatzsicherung
5
mit der richtigen Amperezahl auswechseln;
dazu das Spezialwerkzeug 3
auf der Rück-
seite der Abdeckung verwenden.
@ Keine Sicherungen mit einer höheren als der
vorgegebenen Amperezahl verwenden. Erset-
zen einer Sicherung mit unpassender Stärke,
kann am elektrischen System weit reichenden
Schaden und möglicherweise Feuer verursa-
chen.
@
GJU11120
Entlüften der Öleinspritzpumpe
Falls der Öltank vollständig leer geworden,
oder irgendeine Schlauchverbindung getrennt
worden ist, muss die Ölpumpe entlüftet werden,
um richtigen Ölfluss sicherzustellen.
Falls ein Entlüften der Ölpumpe erforderlich ist,
lassen Sie dies von einem Yamaha-Vertragshänd-
ler durchführen. Sicherungsstärken:
20 A (Hauptsicherung)
3 A (Anzeigen)
3 A (Bilgepumpe)
SJU18250
Cambio de fusible
El fusible se encuentra en la caja de compo-
nentes eléctricos 1
.
Para cambiar el fusible:
1. Quite la tapa 2
.
2. Cambie el fusible 4
por el fusible de re-
puesto 5
del amperaje correcto, con la he-
rramienta especial 3
que se encuentra en el
reverso de la tapa.
@ No utilice fusibles de mayor amperaje que el
recomendado. La sustitución de un fusible
por otro de un amperaje incorrecto puede
provocar daños extensos en el sistema eléctri-
co y posiblemente un incendio.
@
SJU11120
Purga de la bomba de inyección
de aceite
Si el depósito de aceite se ha vaciado por
completo o se ha desconectado algún tubo de la
bomba de aceite, ésta deberá purgarse para ase-
gurar el caudal correcto de aceite.
Si es necesario, haga purgar la bomba de acei-
te en un concesionario Yamaha. Amperaje de los fusibles:
20 A (principal)
3 A (visor)
3 A (bomba de la sentina)
A_F1G80.book Page 44 Wednesday, July 27, 2005 7:22 PM

4-45
F
FJU11131

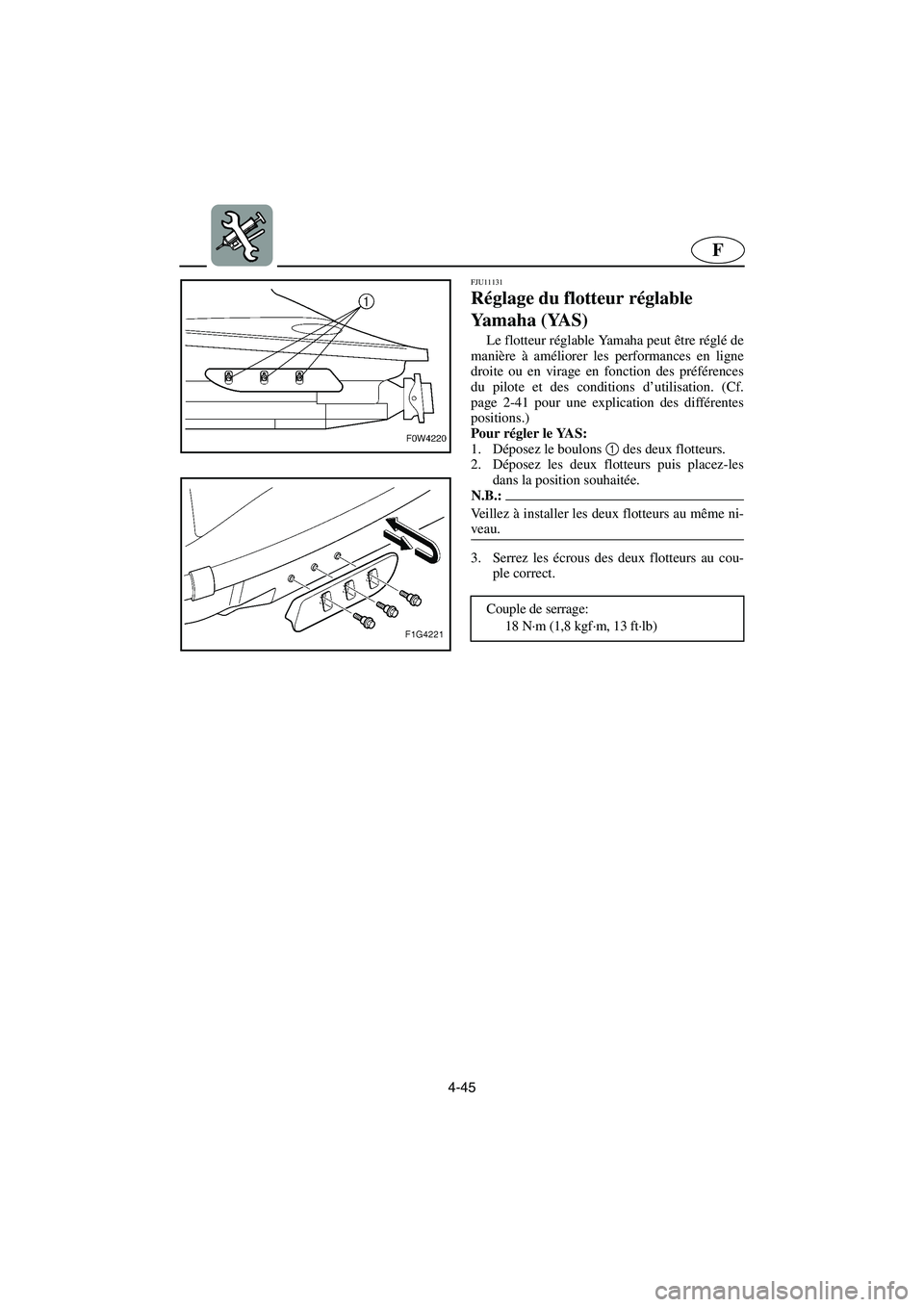

Réglage du flotteur réglable
Yamaha (YAS)
Le flotteur réglable Yamaha peut être réglé de
manière à améliorer les performances en ligne
droite ou en virage en fonction des préférences
du pilote et des conditions d’utilisation. (Cf.
page 2-41 pour une explication des différentes
positions.)
Pour régler le YAS:
1. Déposez le boulons 1
des deux flotteurs.
2. Déposez les deux flotteurs puis placez-les
dans la position souhaitée.
N.B.:@ Veillez à installer les deux flotteurs au même ni-
veau.
@
3. Serrez les écrous des deux flotteurs au cou-
ple correct.
Couple de serrage:
18 N·m (1,8 kgf·m, 13 ft·lb)
A_F1G80.book Page 45 Wednesday, July 27, 2005 7:22 PM
