8-3
8

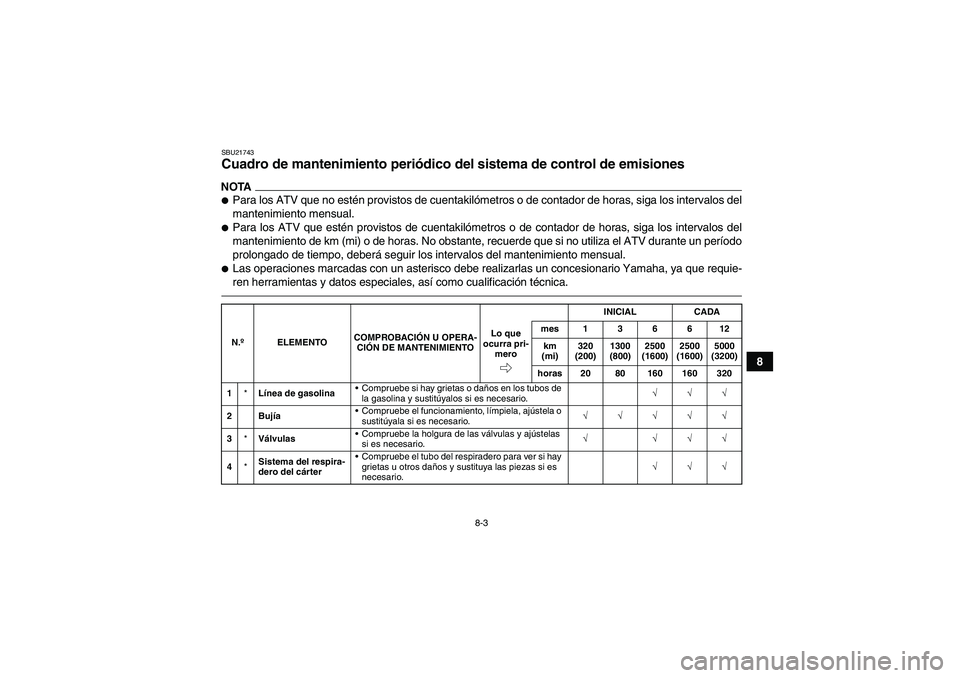

SBU21743Cuadro de mantenimiento periódico del sistema de control de emisiones NOTA
Para los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento mensual.
Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir los intervalos del mantenimiento mensual.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica.N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320
1*Línea de gasolinaCompruebe si hay grietas o daños en los tubos de
la gasolina y sustitúyalos si es necesario.√√√
2BujíaCompruebe el funcionamiento, límpiela, ajústela o
sustitúyala si es necesario.√√√√√
3*VálvulasCompruebe la holgura de las válvulas y ajústelas
si es necesario.√ √√√
4*Sistema del respira-
dero del cárterCompruebe el tubo del respiradero para ver si hay
grietas u otros daños y sustituya las piezas si es
necesario.√√√
U28P61S0.book Page 3 Wednesday, March 18, 2009 9:46 AM

8-4
8

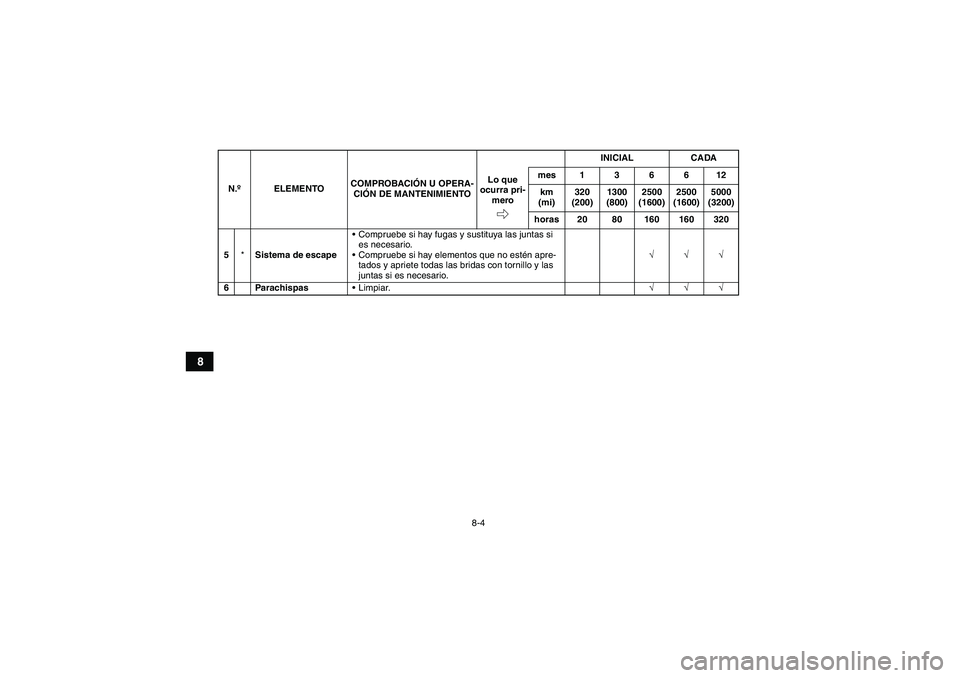

5*Sistema de escapeCompruebe si hay fugas y sustituya las juntas si
es necesario.
Compruebe si hay elementos que no estén apre-
tados y apriete todas las bridas con tornillo y las
juntas si es necesario.√√√
6 ParachispasLimpiar.√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U28P61S0.book Page 4 Wednesday, March 18, 2009 9:46 AM

8-5
8

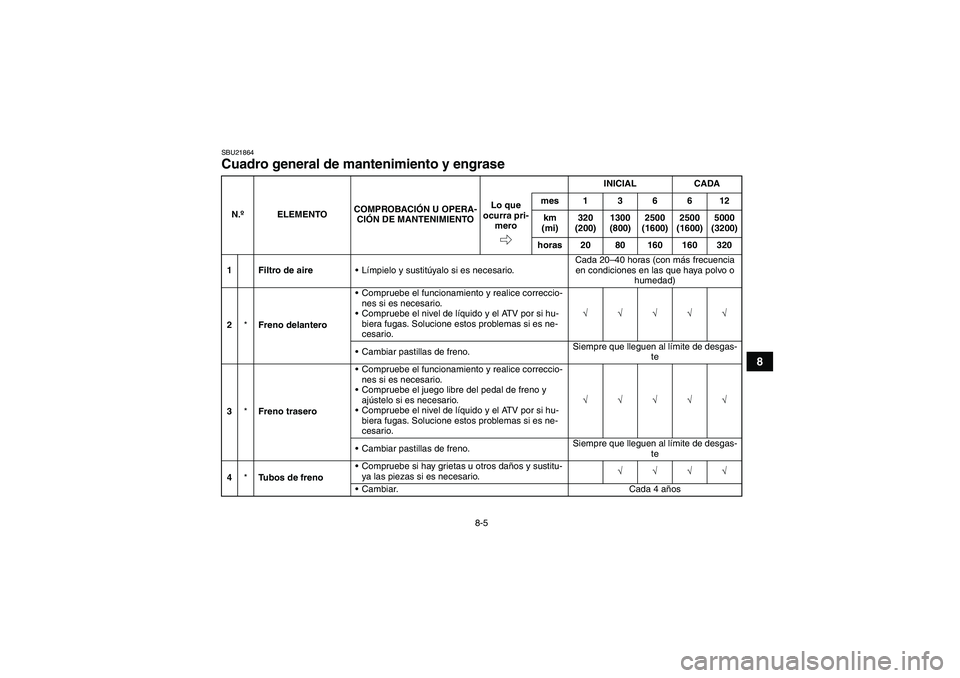

SBU21864Cuadro general de mantenimiento y engrase N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320
1 Filtro de aireLímpielo y sustitúyalo si es necesario.Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o
humedad)
2*Freno delanteroCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el nivel de líquido y el ATV por si hu-
biera fugas. Solucione estos problemas si es ne-
cesario.√√√√√
Cambiar pastillas de freno.Siempre que lleguen al límite de desgas-
te
3*Freno traseroCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del pedal de freno y
ajústelo si es necesario.
Compruebe el nivel de líquido y el ATV por si hu-
biera fugas. Solucione estos problemas si es ne-
cesario.√√√√√
Cambiar pastillas de freno.Siempre que lleguen al límite de desgas-
te
4*Tubos de frenoCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√√
Cambiar. Cada 4 años
U28P61S0.book Page 5 Wednesday, March 18, 2009 9:46 AM

8-6
8

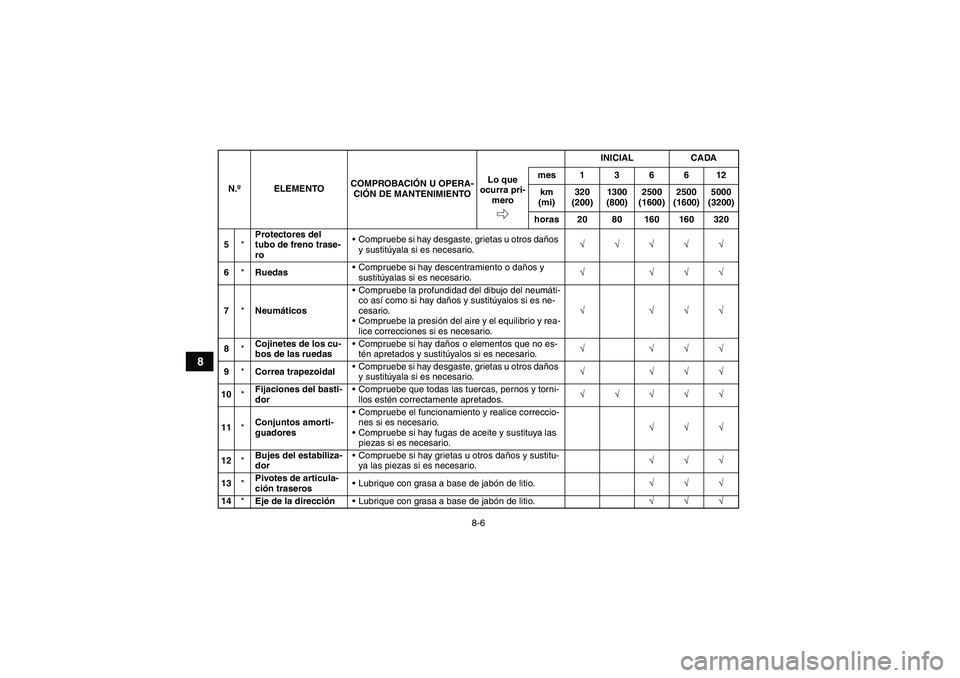

5*Protectores del
tubo de freno trase-
roCompruebe si hay desgaste, grietas u otros daños
y sustitúyala si es necesario.√√√√√
6*RuedasCompruebe si hay descentramiento o daños y
sustitúyalas si es necesario.√ √√√
7*NeumáticosCompruebe la profundidad del dibujo del neumáti-
co así como si hay daños y sustitúyalos si es ne-
cesario.
Compruebe la presión del aire y el equilibrio y rea-
lice correcciones si es necesario.√ √√√
8*Cojinetes de los cu-
bos de las ruedasCompruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario.√ √√√
9*Correa trapezoidalCompruebe si hay desgaste, grietas u otros daños
y sustitúyala si es necesario.√ √√√
10*Fijaciones del basti-
dorCompruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.√√√√√
11*Conjuntos amorti-
guadoresCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe si hay fugas de aceite y sustituya las
piezas si es necesario.√√√
12*Bujes del estabiliza-
dorCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√
13*Pivotes de articula-
ción traserosLubrique con grasa a base de jabón de litio.√√√
14*Eje de la direcciónLubrique con grasa a base de jabón de litio.√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U28P61S0.book Page 6 Wednesday, March 18, 2009 9:46 AM

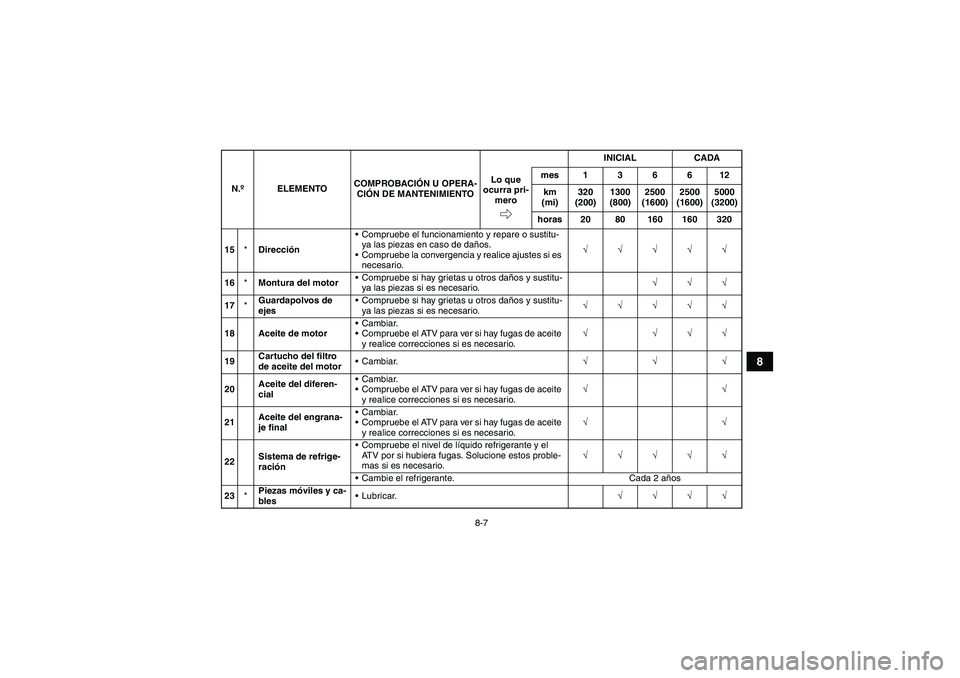

8-7
8
15*DirecciónCompruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
Compruebe la convergencia y realice ajustes si es
necesario.√√√√√
16*Montura del motorCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√
17*Guardapolvos de
ejesCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√√√
18 Aceite de motorCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√ √√√
19Cartucho del filtro
de aceite del motorCambiar.√√√
20Aceite del diferen-
cialCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
21Aceite del engrana-
je finalCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
22Sistema de refrige-
raciónCompruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario.√√√√√
Cambie el refrigerante. Cada 2 años
23*Piezas móviles y ca-
blesLubricar.√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U28P61S0.book Page 7 Wednesday, March 18, 2009 9:46 AM

8-8
8
SBU23071NOTA
Algunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.24*Cable del sistema
de seguridad de la
palanca de selec-
ción de marchasCompruebe el funcionamiento y realice ajustes o
sustituya las piezas si es necesario.√√√
25*Cable y alojamiento
de la maneta de
aceleraciónCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del cable del acelerador
y realice ajustes si es necesario.
Engrase el cable y el alojamiento de la maneta de
aceleración.√√√√√
26*Interruptores de fre-
no delantero y tra-
seroCompruebe el funcionamiento y realice correccio-
nes si es necesario.√√√√√
27*Luces e interrupto-
resCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Ajuste las luces del faro.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U28P61S0.book Page 8 Wednesday, March 18, 2009 9:46 AM

8-9

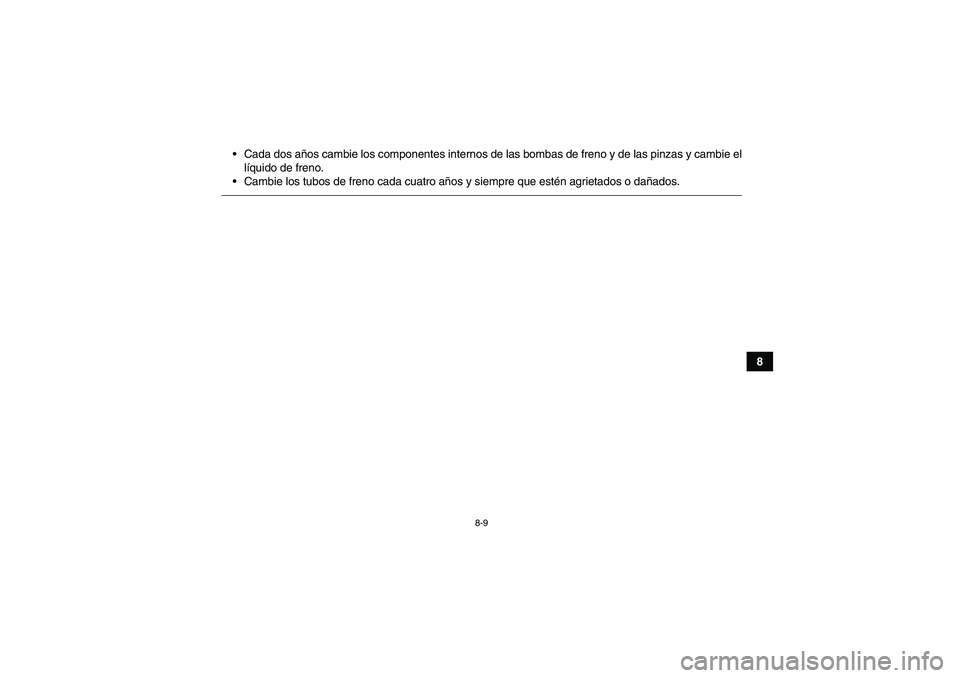

8 Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el
líquido de freno.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U28P61S0.book Page 9 Wednesday, March 18, 2009 9:46 AM

8-10
8

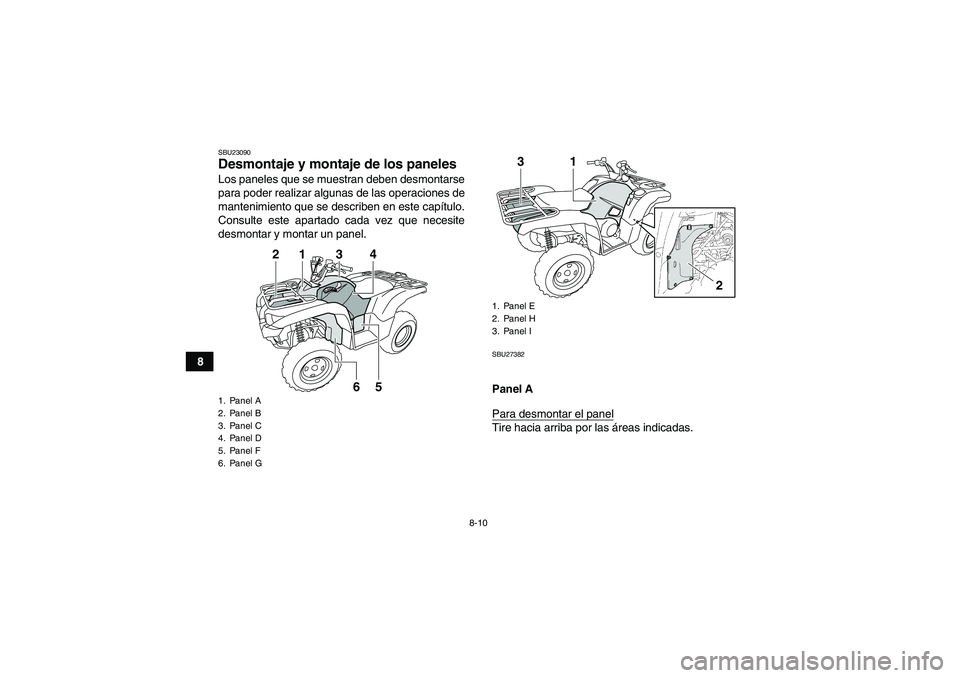

SBU23090Desmontaje y montaje de los paneles Los paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.
SBU27382Panel A
Para desmontar el panelTire hacia arriba por las áreas indicadas.
1. Panel A
2. Panel B
3. Panel C
4. Panel D
5. Panel F
6. Panel G
1
2
3
5
6
4
1. Panel E
2. Panel H
3. Panel I
1
3
2
U28P61S0.book Page 10 Wednesday, March 18, 2009 9:46 AM

8-11

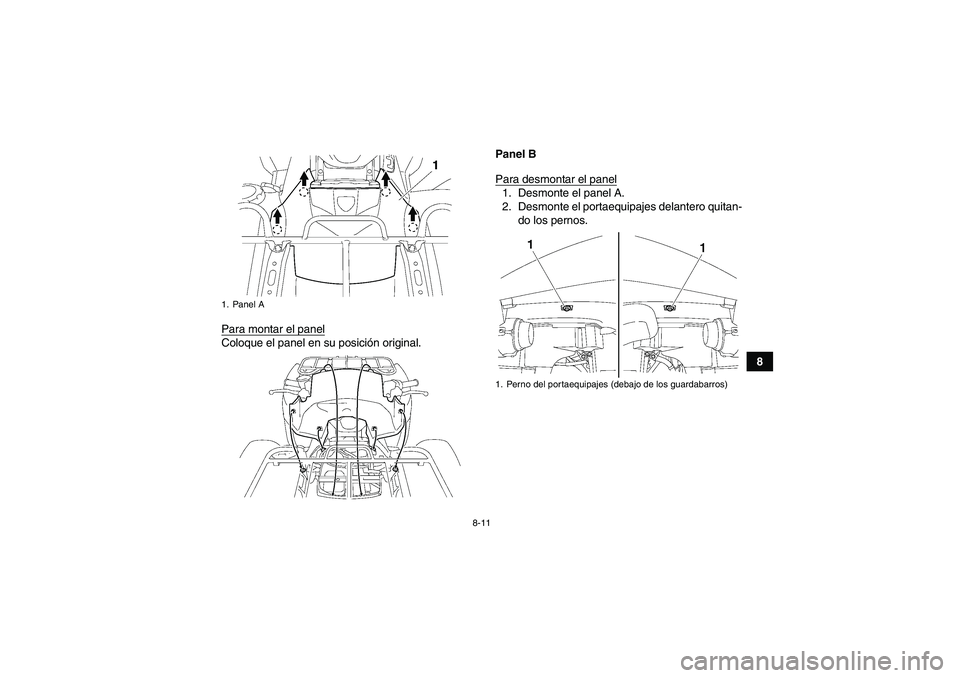

8 Para montar el panel
Coloque el panel en su posición original.Panel B
Para desmontar el panel
1. Desmonte el panel A.
2. Desmonte el portaequipajes delantero quitan-
do los pernos.
1. Panel A
1. Perno del portaequipajes (debajo de los guardabarros)
U28P61S0.book Page 11 Wednesday, March 18, 2009 9:46 AM

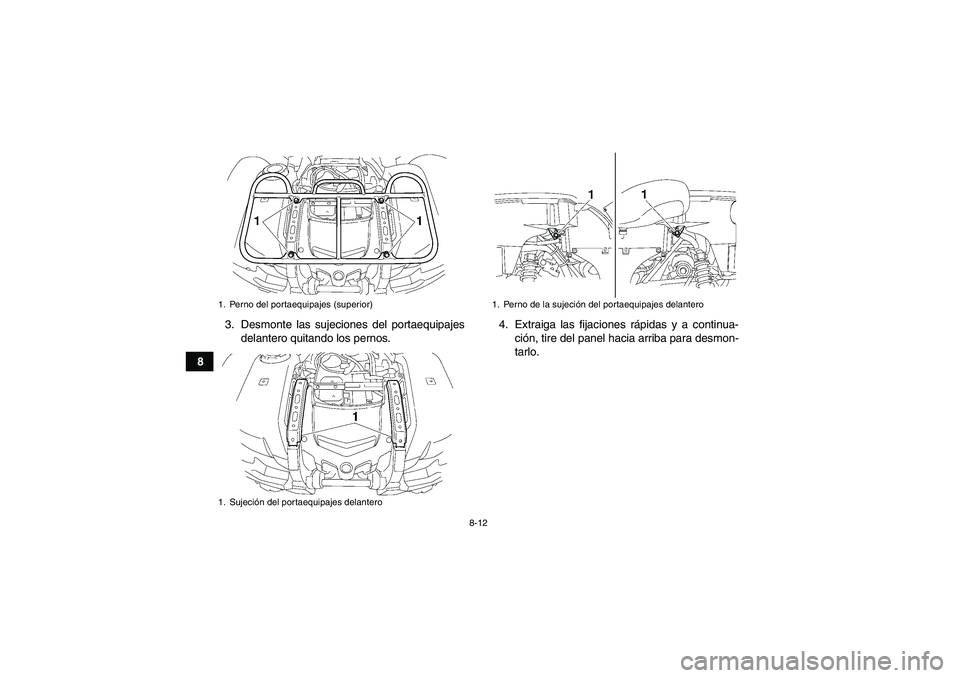

8-12
83. Desmonte las sujeciones del portaequipajes
delantero quitando los pernos.4. Extraiga las fijaciones rápidas y a continua-
ción, tire del panel hacia arriba para desmon-
tarlo.
1. Perno del portaequipajes (superior)
1. Sujeción del portaequipajes delantero
1. Perno de la sujeción del portaequipajes delantero
