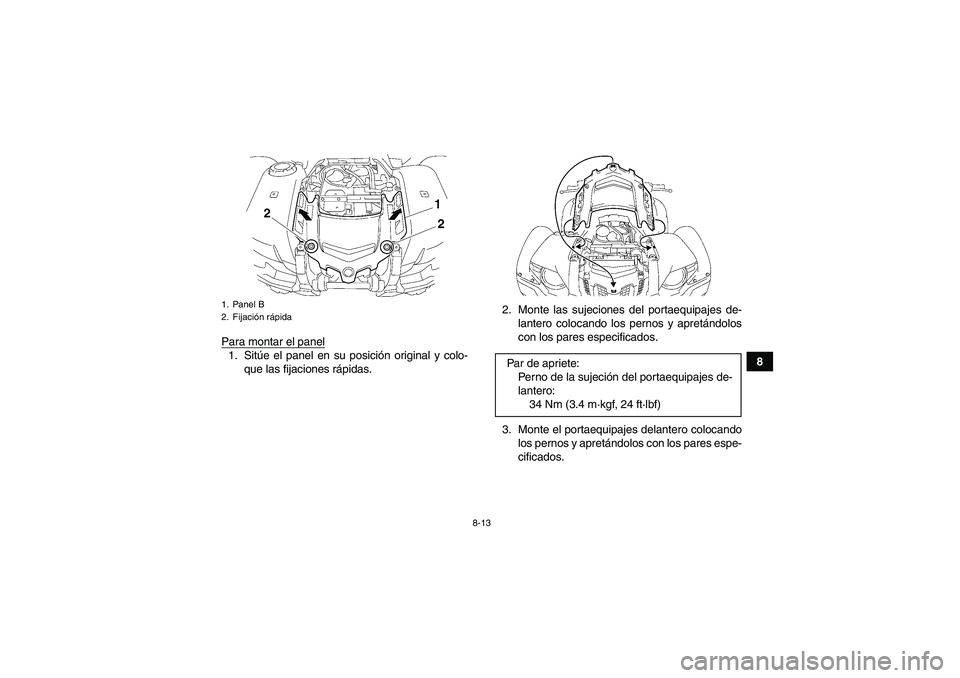

8 Para montar el panel
1. Sitúe el panel en su posición original y colo-
que las fijaciones rápidas.2. Monte las sujeciones del portaequipajes de-
lantero colocando los pernos y apretándolos
con los pares especificados.
3. Monte el portaequipajes delantero colocando
los pernos y apretándolos con los pares espe-
cificados.1. Panel B
2. Fijación rápida
Par de apriete:
Perno de la sujeción del portaequipajes de-
lantero:
34 Nm (3.4 m·kgf, 24 ft·lbf)
U28P61S0.book Page 13 Wednesday, March 18, 2009 9:46 AM

8-14

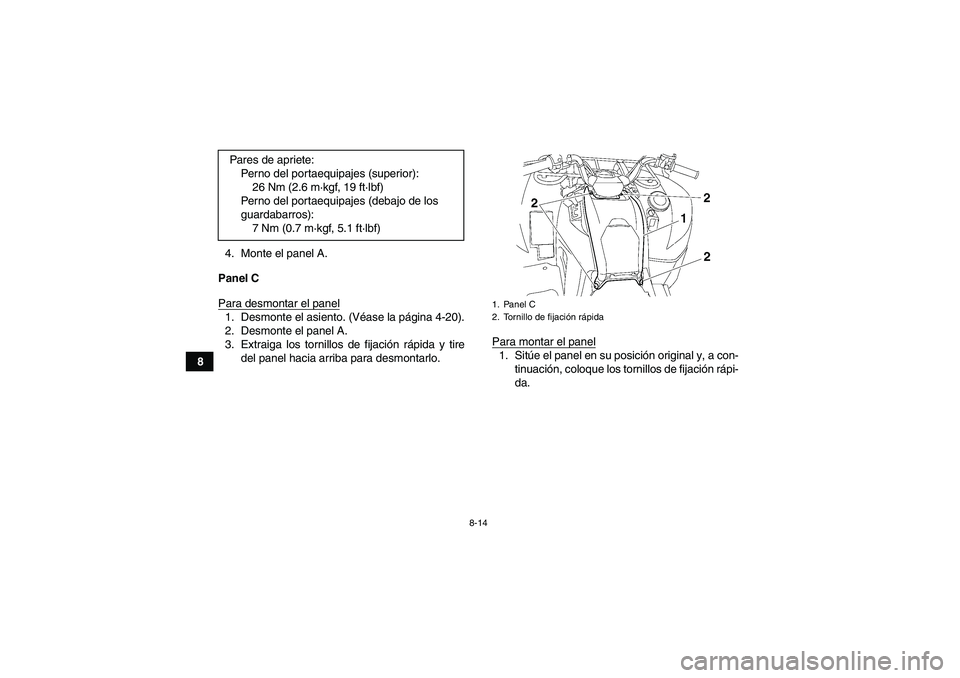

84. Monte el panel A.
Panel C
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-20).
2. Desmonte el panel A.
3. Extraiga los tornillos de fijación rápida y tire
del panel hacia arriba para desmontarlo.Para montar el panel
1. Sitúe el panel en su posición original y, a con-
tinuación, coloque los tornillos de fijación rápi-
da. Pares de apriete:
Perno del portaequipajes (superior):
26 Nm (2.6 m·kgf, 19 ft·lbf)
Perno del portaequipajes (debajo de los
guardabarros):
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Panel C
2. Tornillo de fijación rápida
U28P61S0.book Page 14 Wednesday, March 18, 2009 9:46 AM

8-15
8 2. Monte el panel A.
3. Monte el asiento.

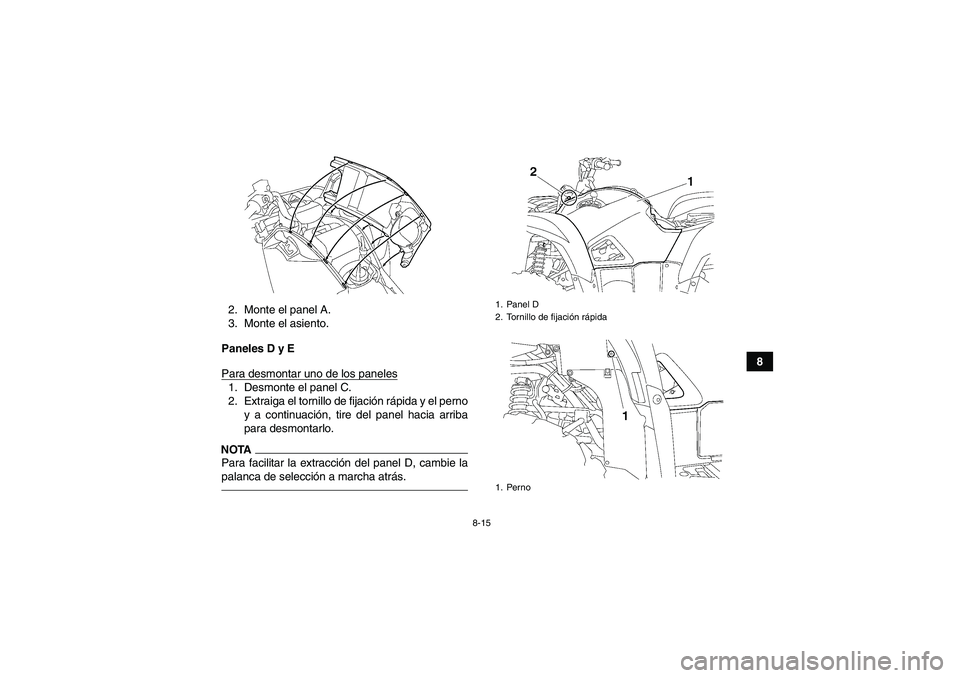

Paneles D y E
Para desmontar uno de los paneles
1. Desmonte el panel C.
2. Extraiga el tornillo de fijación rápida y el perno
y a continuación, tire del panel hacia arriba
para desmontarlo.NOTAPara facilitar la extracción del panel D, cambie la
palanca de selección a marcha atrás.
1. Panel D
2. Tornillo de fijación rápida
1. Perno
U28P61S0.book Page 15 Wednesday, March 18, 2009 9:46 AM

8-16

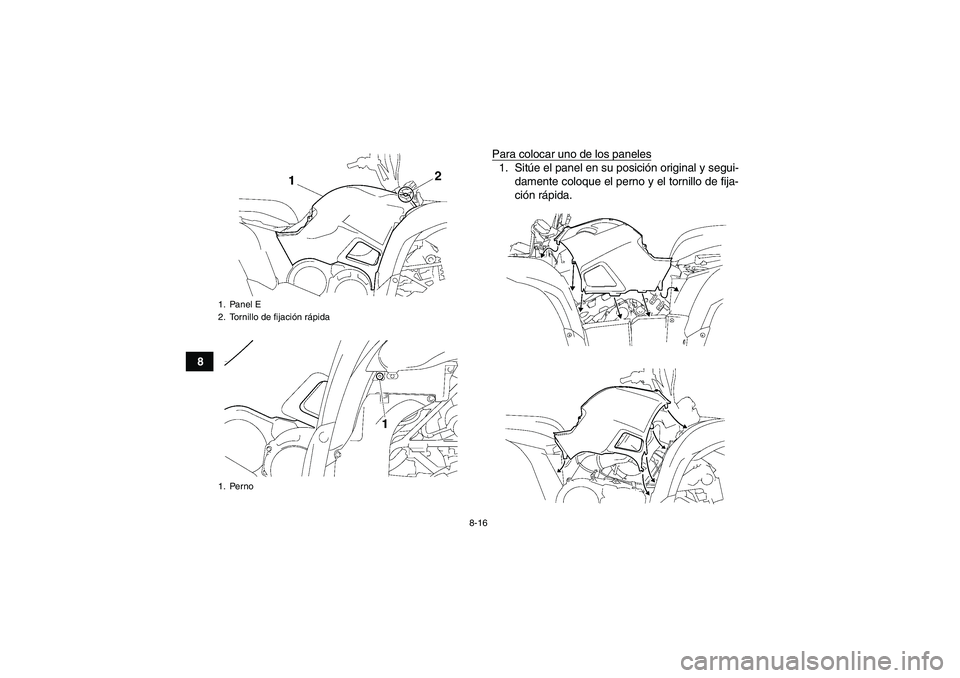

8Para colocar uno de los paneles
1. Sitúe el panel en su posición original y segui-
damente coloque el perno y el tornillo de fija-
ción rápida.
1. Panel E
2. Tornillo de fijación rápida
1. PernoU28P61S0.book Page 16 Wednesday, March 18, 2009 9:46 AM

8-17
8 2. Monte el panel C.

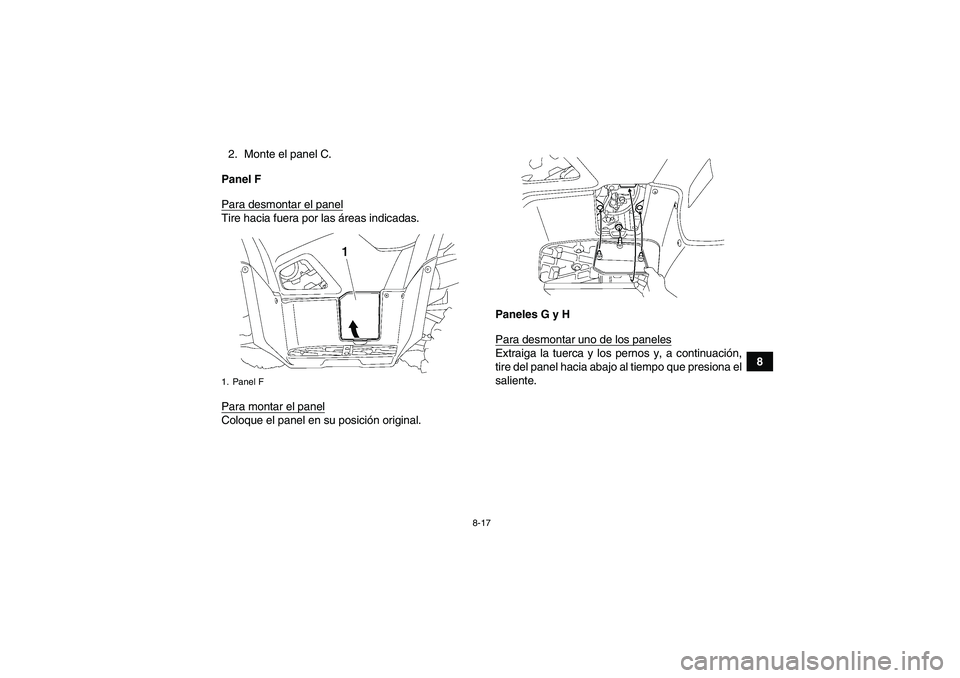

Panel F
Para desmontar el panel
Tire hacia fuera por las áreas indicadas.
Para montar el panelColoque el panel en su posición original.Paneles G y H
Para desmontar uno de los paneles
Extraiga la tuerca y los pernos y, a continuación,
tire del panel hacia abajo al tiempo que presiona el
saliente.
1. Panel FU28P61S0.book Page 17 Wednesday, March 18, 2009 9:46 AM

8-18
8

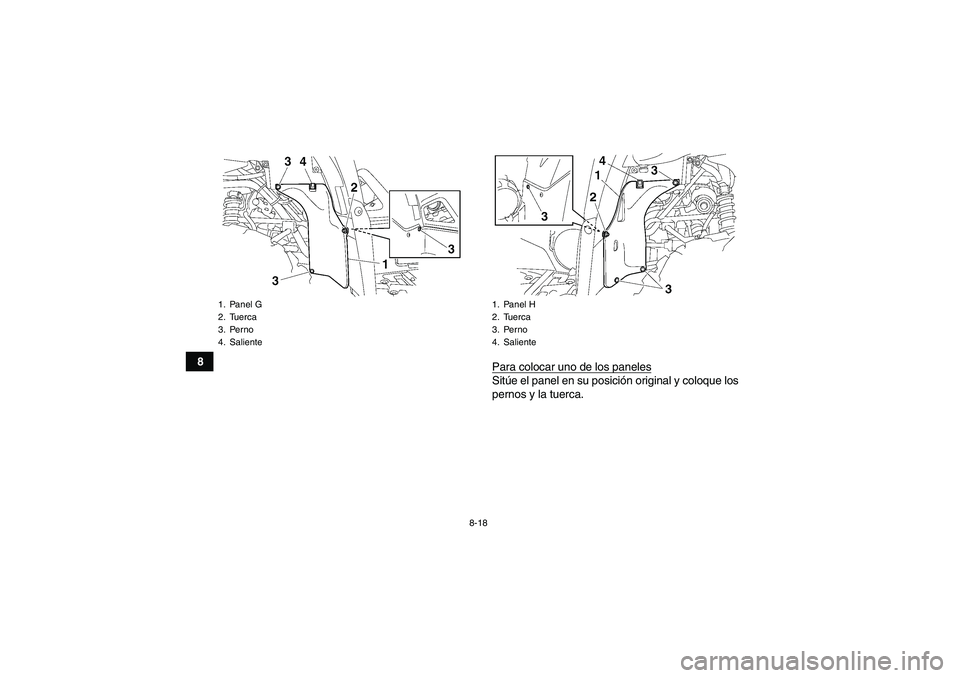

Para colocar uno de los paneles
Sitúe el panel en su posición original y coloque los
pernos y la tuerca.
1. Panel G
2. Tuerca
3. Perno
4. Saliente
1. Panel H
2. Tuerca
3. Perno
4. Saliente
U28P61S0.book Page 18 Wednesday, March 18, 2009 9:46 AM

8-19
8

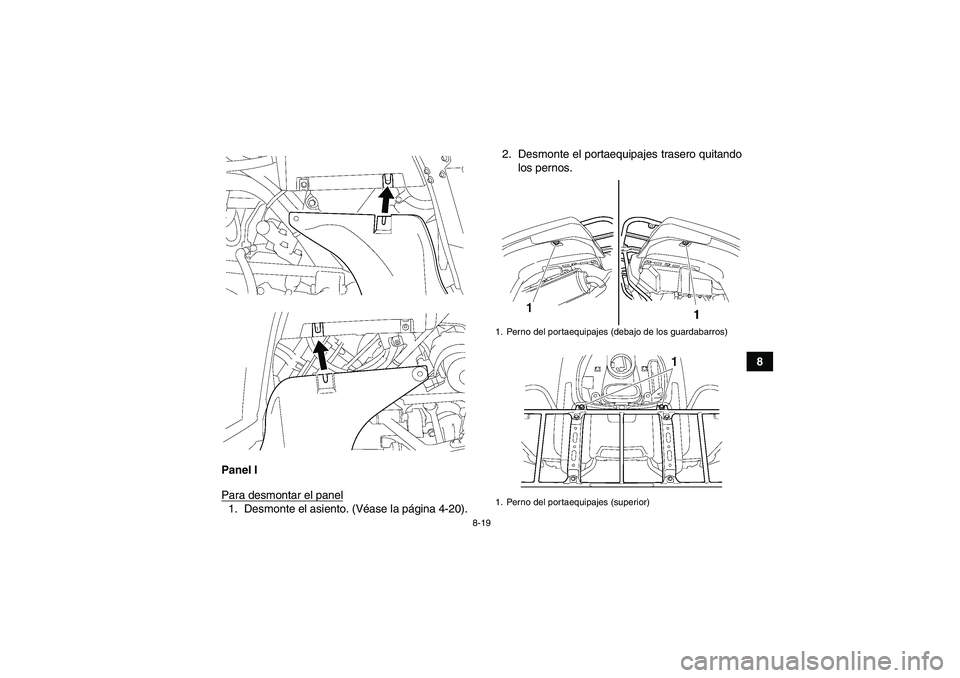

Panel I
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-20).2. Desmonte el portaequipajes trasero quitando
los pernos.
1. Perno del portaequipajes (debajo de los guardabarros)
1. Perno del portaequipajes (superior)
U28P61S0.book Page 19 Wednesday, March 18, 2009 9:46 AM

8-20

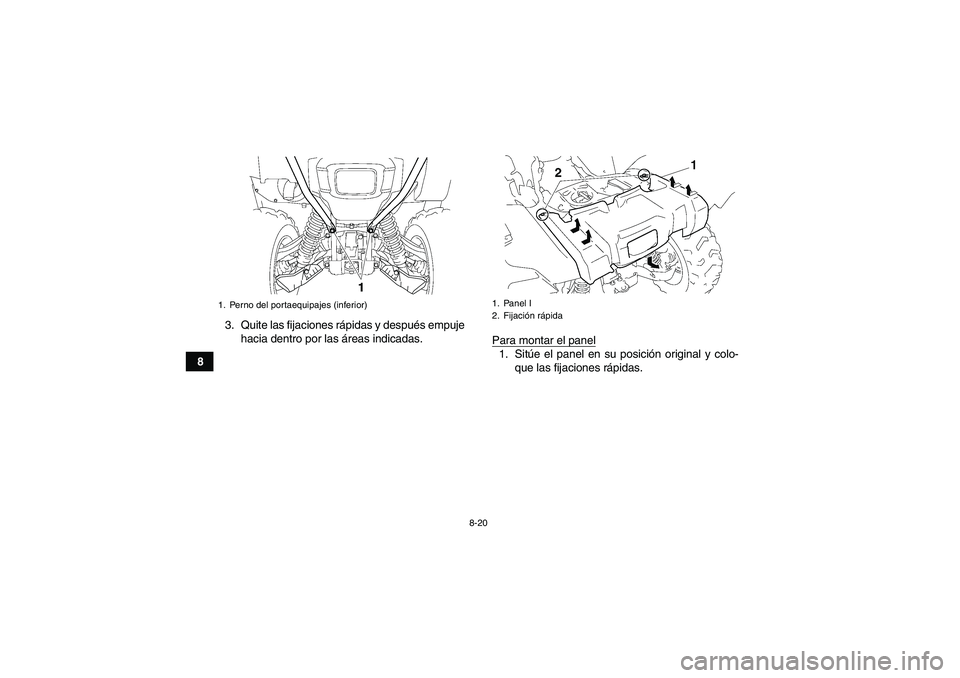

83. Quite las fijaciones rápidas y después empuje
hacia dentro por las áreas indicadas.
Para montar el panel
1. Sitúe el panel en su posición original y colo-
que las fijaciones rápidas.
1. Perno del portaequipajes (inferior)
1. Panel I
2. Fijación rápida
U28P61S0.book Page 20 Wednesday, March 18, 2009 9:46 AM

8-21

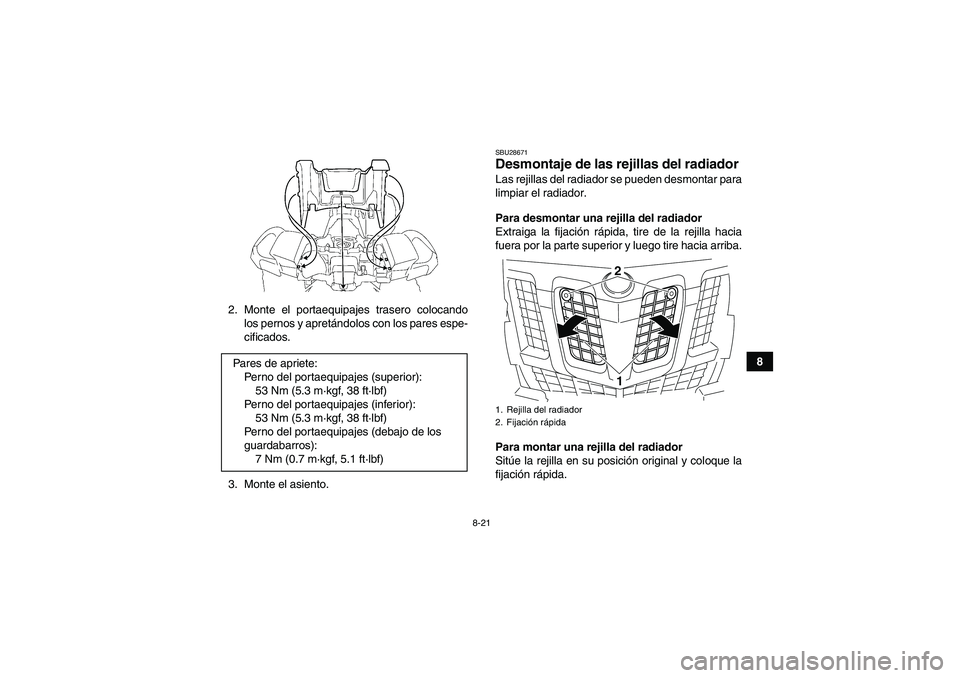

8 2. Monte el portaequipajes trasero colocando
los pernos y apretándolos con los pares espe-
cificados.
3. Monte el asiento.
SBU28671Desmontaje de las rejillas del radiador Las rejillas del radiador se pueden desmontar para
limpiar el radiador.
Para desmontar una rejilla del radiador
Extraiga la fijación rápida, tire de la rejilla hacia
fuera por la parte superior y luego tire hacia arriba.
Para montar una rejilla del radiador
Sitúe la rejilla en su posición original y coloque la
fijación rápida. Pares de apriete:
Perno del portaequipajes (superior):
53 Nm (5.3 m·kgf, 38 ft·lbf)
Perno del portaequipajes (inferior):
53 Nm (5.3 m·kgf, 38 ft·lbf)
Perno del portaequipajes (debajo de los
guardabarros):
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Rejilla del radiador
2. Fijación rápida
21
U28P61S0.book Page 21 Wednesday, March 18, 2009 9:46 AM

8-22
8

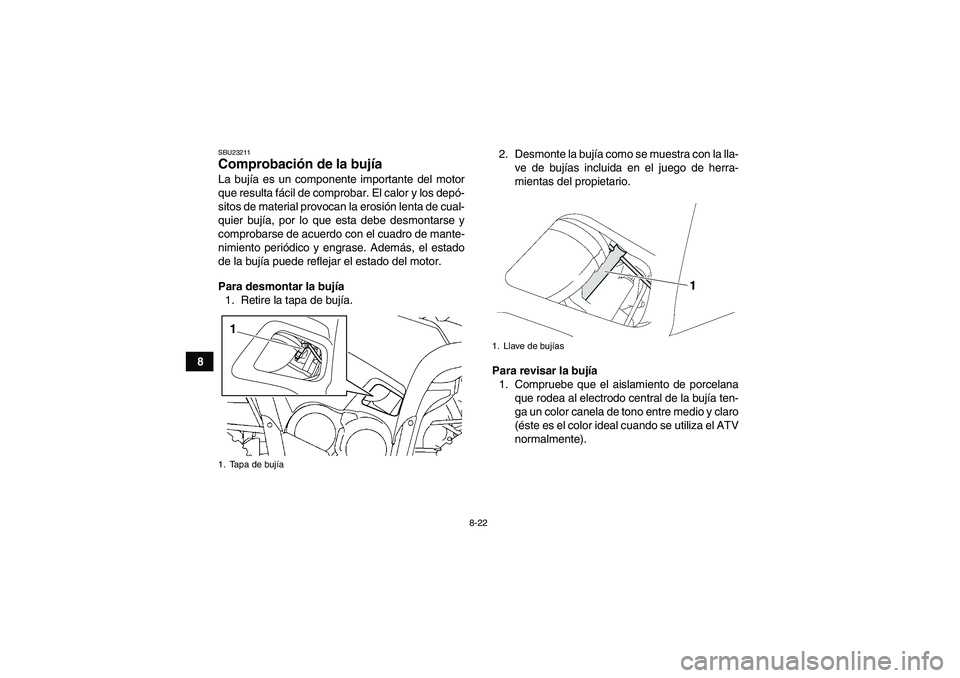

SBU23211Comprobación de la bujía La bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los depó-
sitos de material provocan la erosión lenta de cual-
quier bujía, por lo que esta debe desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Retire la tapa de bujía.2. Desmonte la bujía como se muestra con la lla-
ve de bujías incluida en el juego de herra-
mientas del propietario.
Para revisar la bujía
1. Compruebe que el aislamiento de porcelana
que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el ATV
normalmente).1. Tapa de bujía1
1. Llave de bujías
