6-3
6
NOTAAsegúrese de que la palanca de selección de mar-
cha esté colocada correctamente en la posición
correspondiente. 3. Suelte el pedal de freno y, a continuación,abra la maneta de aceleración gradualmente. Cambio: De punto muerto a marcha atrás y de
marcha atrás a estacionamiento
ADVERTENCIA
SWB00721El uso incorrecto de la marcha atrás puede ha-
cer que el vehículo choque con algún obstácu-
lo o atropelle a alguien, lo que podría ocasionar
graves lesiones. Cuando se utilice la marcha
atrás, compruebe siempre que no haya obstá-
culos o personas detrás del vehículo. Una vez
comprobado que no hay peligro, vaya despa-
cio. 1. Detenga el ATV por completo.
2. Pise el pedal de freno.
3. Cambie de punto muerto a marcha atrás o de
marcha atrás a estacionamiento, y viceversa,
moviendo la palanca de selección de marcha
a lo largo de la guía de cambios.
1. Palanca de selección de marcha
2. L (marcha corta)
3. H (marcha larga)
4. N (punto muerto)
5. R (marcha atrás)
6. P (estacionamiento)
1
23456
LHNRP
U2UD61S0.book Page 3 Monday, April 25, 2016 9:01 AM

6-4
6
NOTAAl engranar la marcha atrás, deberá encenderse
la luz indicadora correspondiente. Si la luz indi-
cadora no se enciende, haga revisar el circuito
eléctrico en un concesionario Yamaha.
 Debido al mecanismo de sincronización del
motor, es posible que no se encienda la luz in-
dicadora hasta que se mueva el ATV.
4. Compruebe si hay personas u obstáculos de-
trás del vehículo y suelte el pedal de freno.
5. Accione gradualmente la maneta de acelera- ción y siga mirando hacia atrás mientras el
vehículo se desplace en esa dirección.SBU20683Rodaje del motorNOTAPara los ATV que estén provistos de cuentakiló-
metros o de cuentahoras, utilice las cifras indi-
cadas en km (mi) o en horas.
 Para los ATV no equipados con cuentakilóme-
tros ni cuentahoras, utilice las cifras indicadas
en horas. No existe un periodo más importante para la vida
del motor que los primeros 320 km (200 mi) o 20
horas de funcionamiento. Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 320 km (200 mi) o
20 horas. Las diferentes piezas del motor se des-
gastan y pulen hasta sus holguras correctas de
trabajo. Durante este periodo debe evitar el fun-
1. Palanca de selección de marcha
2. L (marcha corta)
3. H (marcha larga)
4. N (punto muerto)
5. R (marcha atrás)
6. P (estacionamiento)
1
23456
LHNRP
U2UD61S0.book Page 4 Monday, April 25, 2016 9:01 AM

6-5
6
cionamiento prolongado a todo gas o cualquier
condición que pueda provocar el sobrecalenta-
miento del motor.
0–160 km (0–100 mi) o 0–10 horas
Evite el funcionamiento prolongado a más de 1/2
de gas. Varíe la velocidad del ATV cada cierto
tiempo. No mantenga el acelerador en una posi-
ción fija.
160–320 km (100–200 mi) o 10–20 horas
Evite el funcionamiento prolongado a más de 3/4
de gas. Revolucione el motor libremente, pero no
lo ponga a todo gas en ningún momento.
A partir de 320 km (200 mi) o 20 horas
Ya puede utilizar el ATV con normalidad.
ATENCIÓNSCB00221Si surge algún problema durante el rodaje del
motor, lleve inmediatamente el ATV a un con-
cesionario Yamaha para que lo revise.
SBU27322EstacionamientoAl estacionar el ATV, pare el motor y cambie la pa-
lanca de selección de marchas a la posición de
estacionamiento.SBU29901Estacionamiento en una pendiente
ADVERTENCIA
SWB00861Evite estacionar en pendientes u otros firmes
inclinados. El estacionamiento en una pen-
diente o terreno inclinado podría provocar que
el ATV se pusiese en movimiento sin control,
con lo que aumentaría la posibilidad de acci-
dente. Si debe estacionar en firme inclinado,
coloque el ATV transversalmente en la pen-
diente, pare el motor, cambie la palanca de se-
lección de marcha a la posición de
estacionamiento y, a continuación, bloquee las
ruedas delanteras y traseras con piedras u
otros objetos.
No estacione el ATV en pendientes que sean
tan pronunciadas que no pueda andar con fa-
cilidad por ellas. 1. Detenga el ATV aplicando los frenos.
U2UD61S0.book Page 5 Monday, April 25, 2016 9:01 AM

6-6
62. Pare el motor.
3. Con el pedal de freno pisado, coloque la pa-
lanca de selección de marcha en la posición
de estacionamiento.
SBU20911Accesorios y cargaSBU20922Accesorios originales Yamaha
La selección de accesorios para el ATV es una de-
cisión importante. Los accesorios originales
Yamaha se pueden adquirir en los concesionarios
Yamaha y han sido diseñados, probados y apro- bados por Yamaha para utilizarlos en este ATV.
Muchas empresas sin relación con Yamaha fabri-
can piezas y accesorios u ofrecen otras modifica- ciones para vehículos Yamaha. Yamaha no puede
probar los productos que fabrican esas empresas
de repuestos y accesorios no originales. Por tan-
to, Yamaha no puede respaldar ni recomendar el
uso de accesorios no vendidos por Yamaha ni de
modificaciones no recomendadas específicamen-
te por Yamaha, incluso si los vende y los instala un
concesionario Yamaha.
Piezas y accesorios no originales y modifica-
ciones
Aunque puede encontrar productos no originales
de diseño y calidad similares a los de los acceso-
rios originales Yamaha, tenga en cuenta que algu-
nos de esos accesorios o modificaciones no son
adecuados porque pueden representar un peligro
para su propia seguridad o la de otras personas.
La instalación de productos no originales o la rea-
lización de modificaciones en el ATV que alteren
cualquiera de las características de diseño o fun-
cionamiento del vehículo pueden suponer un peli-
gro de lesiones graves o mortales, tanto para
usted como para otras personas. Usted es res-
ponsable de toda lesión relacionada con altera-
ciones del vehículo.U2UD61S0.book Page 6 Monday, April 25, 2016 9:01 AM

6-7
6
Tenga siempre presente los siguientes puntos
cuando vaya a adquirir un accesorio o a usar un
ATV que disponga de accesorios.

Los accesorios deben colocarse de manera fir-
me y segura. Un accesorio que pueda cambiar
de posición o que se salga durante la marcha
puede afectar a su capacidad de controlar el
ATV.
 No monte un accesorio donde pueda interferir
con su capacidad para controlar el ATV, por
ejemplo, no fije al manillar un objeto pesado que
pueda dificultar el manejo de la dirección, un
accesorio que le impida moverse libremente en
el asiento o uno que limite la visión (entre otras
posibilidades).
 Extreme las precauciones cuando conduzca un
ATV con accesorios. Su comportamiento pue-
de variar de cuando se conduce sin accesorios.
SBU34691Carga
ADVERTENCIA
SWB00821No sobrepase nunca la capacidad de carga es-
pecificada para este ATV. El exceso de carga
de este ATV o el transporte o arrastre de carga
de forma inadecuada podría dar lugar a reac- ciones anómalas del ATV y podría causar acci-
dentes. La carga deberá ir convenientemente
distribuida y sujeta. Reduzca la velocidad
cuando se transporte carga o se arrastre un
remolque. Mantenga una distancia de frenado
mayor.
La carga o un remolque pueden modificar la esta-
bilidad y manejabilidad del ATV.
Cuando transporte carga o arrastre un remolque,
deberá hacerlo con sensatez y empleando el sen-
tido común. Tenga presente los siguientes pun-
tos:

No sobrepase nunca los límites de peso estipu-
lados. Con exceso de carga, el ATV puede vol-
verse inestable.
U2UD61S0.book Page 7 Monday, April 25, 2016 9:01 AM

6-8
6No sobrepase la carga máxima sobre el engan-
che. Puede medir el peso sobre el enganche
con una báscula de baño. Coloque el extremo de la lanza del remolque cargado sobre la bás-
cula a la altura a la que deba quedar una vez en-
ganchada. Si es necesario, ajuste la carga del
remolque para reducir el peso sobre el engan-
che. Si se va a transportar carga y arrastrar un
remolque simultáneamente, incluya la carga so-
bre el enganche en la carga máxima del ATV.
 Coloque la carga en el portaequipajes lo más
cerca posible del centro de gravedad del ATV.
Coloque la carga en la parte trasera del portae-
quipajes delantero, en la parte delantera del
portaequipajes trasero y céntrela.
 Ate firmemente la carga al portaequipajes. Ase-
gúrese de que la carga del remolque no pueda
moverse de un lado para otro. El desplazamien-
to de la carga podría provocar un accidente.
 Asegúrese de que la carga no entorpezca el uso
de los mandos o impida al conductor ver el ca-
mino.
 Conduzca a menor velocidad que cuando no se
lleva carga. Cuanto mayor sea la carga, a menor
velocidad conviene ir. Aunque todo depende de
las circunstancias, es conveniente no exceder
la gama de marchas cortas cuando se transpor-
tan cargas pesadas o se arrastra un remolque.
CARGA MÁXIMA
Límite de carga del ATV (peso total del con-
ductor, de la carga, de los accesorios y la
carga sobre el enganche):240.0 kg (530 lb)
Portaequipajes delantero: 50.0 kg (110 lb)
Portaequipajes trasero: 90.0 kg (198 lb)
Compartimento delantero: 0.5 kg (1 lb)
Compartimento portaobjetos central: 4.0 kg (9 lb)
Compartimento porta objetos trasero: 2.0 kg (4 lb)
Enganche del remolque: Carga de tracción (peso total del
remolque y la carga):5880 N (600 kgf, 1322 lbf)
Carga sobre el enganche (carga vertical
sobre el enganche del remolque): 147 N (15 kgf, 33 lbf)
U2UD61S0.book Page 8 Monday, April 25, 2016 9:01 AM

6-9
6

Mantenga una distancia de frenado mayor. El
ATV con carga tarda más en detenerse.
 Si es inevitable tomar curvas muy cerradas, há-
galo a velocidad muy baja.
 Evite las pendientes y los terrenos accidenta-
dos. Elija el terreno con cuidado. El peso añadi-
do al ATV afecta a su estabilidad y
manejabilidad.
U2UD61S0.book Page 9 Monday, April 25, 2016 9:01 AM

7-1
7
SBU21142
CONDUCCIÓN DEL ATV
U2UD61S0.book Page 1 Monday, April 25, 2016 9:01 AM

7-2
7

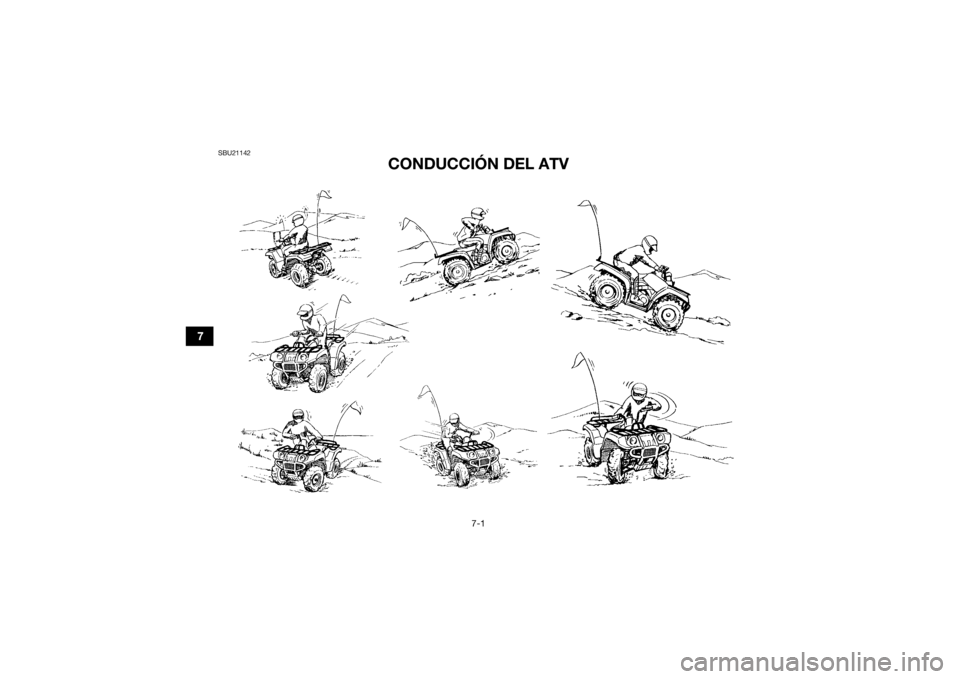

SBU34731FAMILIARÍCESE CON SU ATV
Este ATV está destinado principalmente a su uso
como utilitario, pero puede emplearse también
con fines recreativos. En esta sección sobre la
conducción del ATV se facilitan instrucciones ge-
nerales sobre el uso de este vehículo con fines re-
creativos. No obstante, las habilidades y técnicas
aquí descritas son apropiadas para cualquier tipo
de conducción. La conducción de su ATV requie-
re una habilidad especial que sólo puede adquirir-
se mediante la práctica continuada durante un
cierto período de tiempo. Tómese el tiempo nece-
sario para aprender las técnicas básicas antes de
intentar maniobras más difíciles.
La conducción de su nuevo ATV puede constituir
una actividad muy agradable y proporcionarle
muchas horas de placer. Pero es fundamental que
se familiarice con el funcionamiento del ATV si
quiere conseguir la habilidad necesaria para dis-
frutar de una conducción segura. Antes de empe-
zar a conducir, lea íntegramente este Manual del
propietario y asegúrese de que comprende el ma-
nejo de los mandos. Preste especial atención a la
información de seguridad que se facilita en las pá-ginas 2-1–2-7. Asimismo, lea todos los rótulos de
advertencia y atención que están fijados en el
ATV.
CONDUZCA CON CUIDADO Y SENTIDO CO-
MÚN
Tome unas lecciones si carece de experiencia.
ADVERTENCIA
SWB01382
No utilice este ATV ni permita que nadie lo
haga sin las instrucciones adecuadas. El
riesgo de sufrir un accidente es considera-
blemente mayor si el conductor desconoce
el manejo adecuado del ATV en las diferen-
tes situaciones y tipos de terreno.
 No conduzca este ATV a velocidades excesi-
vas para su capacidad o para las condicio-
nes existentes, ya que se incrementarán las
posibilidades de perder el control del vehícu-
lo y sufrir un accidente. Circule siempre a
una velocidad adecuada al terreno, la visibi-
lidad, las condiciones de manejo y su expe-
riencia.
U2UD61S0.book Page 2 Monday, April 25, 2016 9:01 AM

7-3
7Los principiantes y conductores sin experiencia
deben practicar asiduamente las habilidades y
técnicas de manejo descritas en este Manual del
propietario.
La conducción de su ATV requiere una habili-
dad que sólo puede adquirirse mediante la
práctica continuada durante un cierto período
de tiempo.
No trate de conducir a pleno rendimiento hasta
que se haya familiarizado totalmente con el mane-
jo del ATV y sus características de funcionamien-
to. Tómese el tiempo necesario para aprender las
técnicas básicas antes de intentar maniobras más
difíciles. Al principio, conduzca el ATV a baja velo-
cidad para familiarizarse con el vehículo, aunque
sea un conductor experto. No recomendado para jóvenes menores de 16
años.
ADVERTENCIA
SWB01391Un niño menor de 16 años no debe conducir
nunca un ATV con motor de cilindrada superior
a 90 cc. El uso por parte de menores de ATV no
recomendados para su edad puede causar le-
siones graves e incluso la muerte del menor.
U2UD61S0.book Page 3 Monday, April 25, 2016 9:01 AM
