SBU18068Interruptores del manillar
SBU18081Interruptor de paro del motor “ / ”
Sitúe el interruptor en la posición “ ” antes de
arrancar el motor. El interruptor de paro del motor
controla el encendido y puede utilizarse para pa-
rar el motor en cualquier momento. Utilice este
botón para detener el motor en casos de emer-
gencia. Con el interruptor de paro del motor en la
posición “ ” no se puede poner en marcha el
motor.

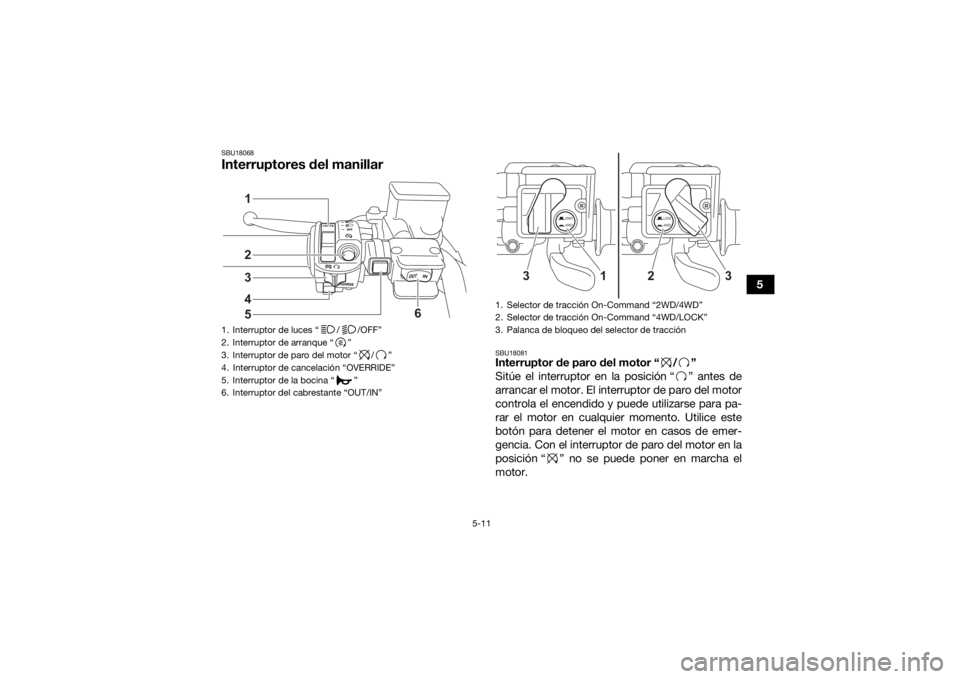

1. Interruptor de luces “ / /OFF”
2. Interruptor de arranque “ ”
3. Interruptor de paro del motor “ / ”
4. Interruptor de cancelación “OVERRIDE”
5. Interruptor de la bocina “ ”
6. Interruptor del cabrestante “OUT/IN”
432
6
15
1. Selector de tracci

5-12
5
SBU18102Interruptor de arranque “ ”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico. Antes de poner
en marcha el motor, consulte las instrucciones de
arranque en la página 7-1.SBU37330Interruptor de las luces “ / /OFF”
Sitúe este interruptor en la posición “ ” para en-
cender los faros izquierdo y derecho (luces de
cruce) y el piloto trasero. Sitúe el interruptor en la
posición “ ” para encender los faros izquierdo y
derecho (luces de carretera), el faro central y el pi-
loto trasero. Sitúe el interruptor en la posición
“OFF” para apagar todas las luces.ATENCIÓNSCB00046No utilice los faros durante un periodo prolon-
gado con el motor parado. La batería puede
descargarse hasta el punto de que el arranque
eléctrico no disponga de potencia suficiente
para arrancar el motor. Si le sucediese, des-
monte la batería y recárguela. (Consulte la pá-
gina 9-56).
SBU18171Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la bocina.SBU39181Interruptor del cabrestante “OUT/IN”
Este interruptor se utiliza durante el uso del ca-
brestante (página 5-28). Lea este manual y el ma-
nual del propietario del cabrestante en su
totalidad antes de accionar el interruptor del ca-
brestante.SBU18192Interruptor de cancelación “OVERRIDE”
La velocidad máxima normalmente se limita cuan-
do se circula con el bloqueo de diferencial. Si las
condiciones requieren que se disponga de más
potencia del motor cuando se circula hacia delan-
te, presione y mantenga presionado este interrup-
tor para cancelar la función de limitación de
velocidad del bloqueo de diferencial. (Véase la pá-
gina 5-14). Al soltar este interruptor se repone la
función del limitador de velocidad.

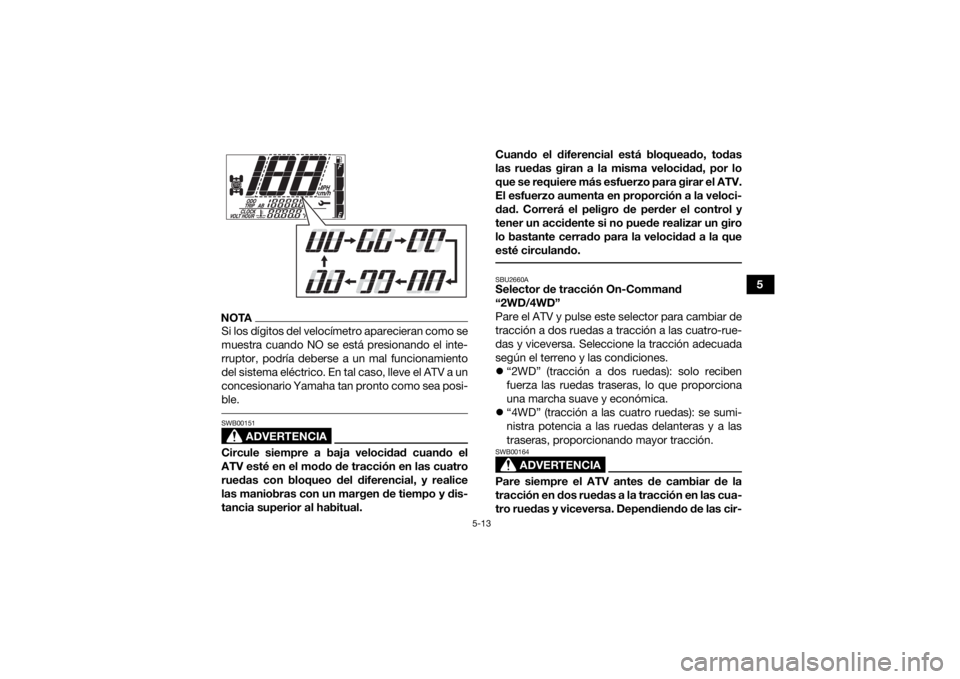

Mientras se presiona este interruptor, los segmen-
tos de los dígitos del velocímetro aparecen como
se muestra en la ilustración.
UBFE60S0.book Page 12 Tuesday, August 18, 2020 11:40 AM

5-13
5
NOTASi los dígitos del velocímetro aparecieran como se
muestra cuando NO se está presionando el inte-
rruptor, podría deberse a un mal funcionamiento
del sistema eléctrico. En tal caso, lleve el ATV a un
concesionario Yamaha tan pronto como sea posi-
ble.
ADVERTENCIA
SWB00151Circule siempre a baja velocidad cuando el
ATV esté en el modo de tracción en las cuatro
ruedas con bloqueo del diferencial, y realice
las maniobras con un margen de tiempo y dis-
tancia superior al habitual.Cuando el diferencial está bloqueado, todas
las ruedas giran a la misma velocidad, por lo
que se requiere más esfuerzo para girar el ATV.
El esfuerzo aumenta en proporción a la veloci-
dad. Correrá el peligro de perder el control y
tener un accidente si no puede realizar un giro
lo bastante cerrado para la velocidad a la que
esté circulando.
SBU2660ASelector de tracción On-Command
“2WD/4WD”
Pare el ATV y pulse este selector para cambiar de
tracción a dos ruedas a tracción a las cuatro-rue-
das y viceversa. Seleccione la tracción adecuada
según el terreno y las condiciones.

“2WD” (tracción a dos ruedas): solo reciben
fuerza las ruedas traseras, lo que proporciona
una marcha suave y económica.
 “4WD” (tracción a las cuatro ruedas): se sumi-
nistra potencia a las ruedas delanteras y a las
traseras, proporcionando mayor tracción.
ADVERTENCIA
SWB00164Pare siempre el ATV antes de cambiar de la
tracción en dos ruedas a la tracción en las cua-
tro ruedas y viceversa. Dependiendo de las cir-
UBFE60S0.book Page 13 Tuesday, August 18, 2020 11:40 AM

5-14
5cunstancias, el ATV se conduce de forma
distinta en el modo de tracción a dos ruedas
que en el de cuatro ruedas. El ATV podría po-
nerse en movimiento de modo imprevisto si se
cambia el modo de tracción sin detenerlo pre-
viamente. Eso podría distraer al conductor y
aumentar el riesgo de pérdida del control y de
causar un accidente.
SBU30467Selector de tracción On-Command
“4WD/LOCK”
Pare el ATV y pulse este selector para cambiar de
tracción a las cuatro ruedas normal a tracción a
las cuatro ruedas con bloqueo del diferencial. Se-
leccione la posición adecuada del interruptor se-
gún el terreno y las condiciones de manejo.

“4WD” (tracción a las cuatro ruedas): se sumi-
nistra potencia a las ruedas delanteras y a las
traseras, con el diferencial delantero desblo-
queado.
 “LOCK” (tracción a las cuatro ruedas con el di-
ferencial bloqueado): se suministra potencia a
las ruedas delanteras y a las traseras y el engra-
naje del diferencial está bloqueado. A diferencia de la tracción a las cuatro ruedas, todas las rue-
das giran a la misma velocidad y la tracción es
máxima.
ADVERTENCIA
SWB00132Pare siempre el ATV antes de cambiar de la
tracción en las cuatro ruedas a la tracción en
las cuatro ruedas con bloqueo del diferencial y
viceversa.
Dependiendo de las circunstancias, el ATV se
conduce de forma distinta en el modo de trac-
ción en las cuatro ruedas y en el de bloqueo del
diferencial. El ATV podría ponerse en movi-
miento de modo imprevisto si se cambia del
modo de tracción en las cuatro ruedas al de
bloqueo del diferencial o viceversa sin dete-
nerlo previamente. Eso podría distraer al con-
ductor y causar un accidente.
UBFE60S0.book Page 14 Tuesday, August 18, 2020 11:40 AM

5-15
5
Para acceder al selector “4WD/LOCK”, sitúe el
selector “2WD/4WD” en “4WD” y, a continuación,
desplace la palanca de bloqueo del selector de
tracción hacia la derecha.
NOTA Cuando el interruptor se sitúa en la posición
“LOCK” o en la posición “4WD”, el icono y la luz
indicadora de bloqueo del diferencial parpa-
dean hasta que este queda completamente blo-
queado o desbloqueado. 
Cuando el icono y la luz indicadora estén parpa-
deando, gire el manillar hacia atrás y adelante
para ayudar a que se acople o desacople el blo-
queo del diferencial.
 Mientras el diferencial no esté debidamente
acoplado o desacoplado (por ejemplo, cuando
el icono y la luz indicadora estén parpadeando),
la velocidad del vehículo quedará limitada hasta
que el diferencial esté completamente acopla-
do o desacoplado.
 Cuando el ATV está en el modo de bloqueo del
diferencial con tracción en las cuatro ruedas, la
velocidad máxima de marcha se limita a 35
km/h (22 mi/h). Sin embargo, si las condiciones
requieren que se disponga de más potencia,
presione y mantenga presionado el interruptor
de cancelación, para cancelar la función del li-
mitador de velocidad con el diferencial blo-
queado. (Véase la página 5-12).

ADVERTENCIA
SWB00141Circule siempre a baja velocidad cuando el
ATV esté en el modo de bloqueo del diferen-
cial, y realice las maniobras permitiendo un
margen de tiempo y distancia superior al habi-
tual.
1. Selector de tracción On-Command “4WD/LOCK”
2. Palanca de bloqueo del selector de tracción
LOCK4WD
1
2
UBFE60S0.book Page 15 Tuesday, August 18, 2020 11:40 AM

5-16
5Cuando el diferencial está bloqueado, todas
las ruedas giran a la misma velocidad, por lo
que se requiere más esfuerzo para girar el ATV.
El esfuerzo aumenta en proporción a la veloci-
dad. Correrá el peligro de perder el control y
tener un accidente si no puede realizar un giro
lo bastante cerrado para la velocidad a la que
esté circulando.

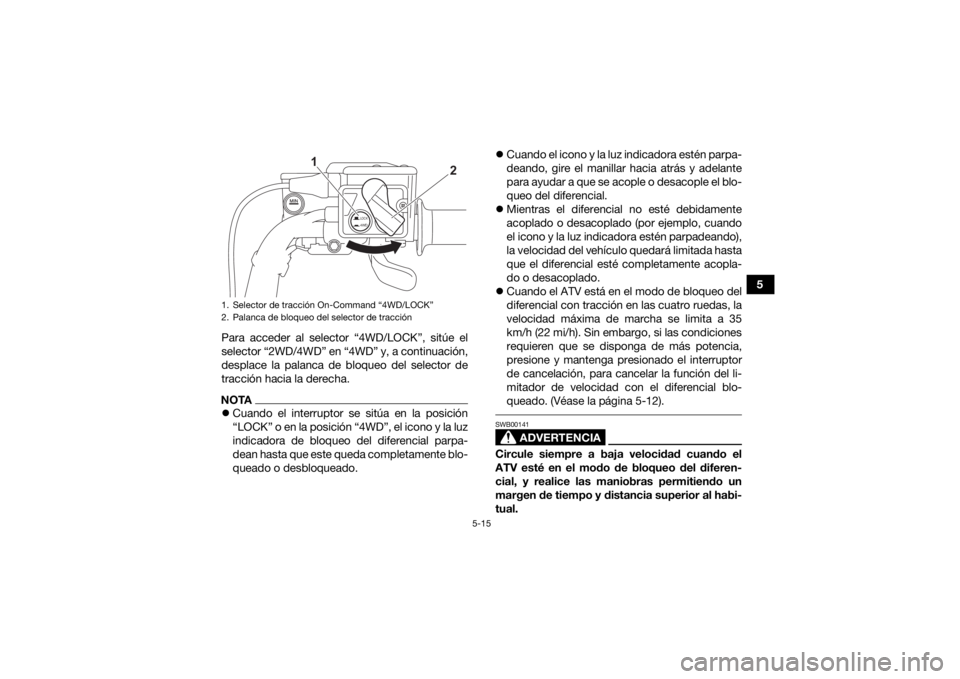

SBU18286Maneta de aceleraciónEmpuje la maneta del acelerador para aumentar el
régimen del motor. Al soltarla, la maneta retorna a
la posición de reposo por efecto del muelle. Antes de poner en marcha el motor, compruebe siempre
que la maneta del acelerador retorne con norma-
lidad.
SBU18325Limitador de velocidadEl limitador de velocidad evita que se abra por
completo el acelerador, incluso cuando se presio-
na al máximo la maneta de aceleración.

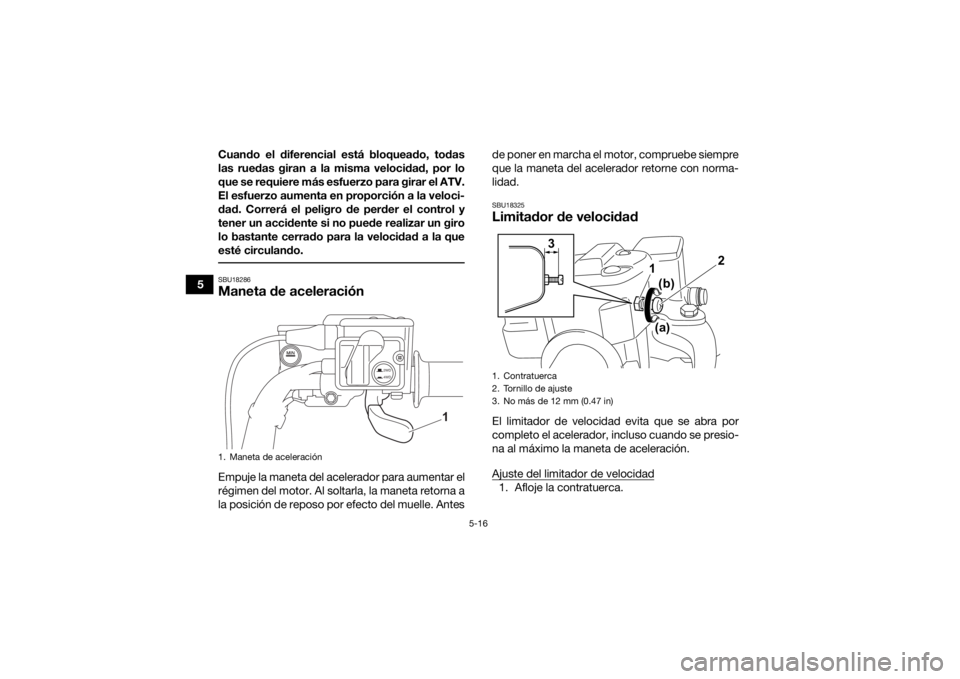

Ajuste del limitador de velocidad1. Afloje la contratuerca.
1. Maneta de aceleración
2WD
4WD
1
1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
2
1
3
(b)
(a)
UBFE60S0.book Page 16 Tuesday, August 18, 2020 11:40 AM

5-17
5
2. Para aumentar la potencia máxima disponi-
ble del motor y la velocidad máxima del ATV,
enrosque el tornillo de ajuste en la dirección
(a). Para reducir la potencia máxima disponi-
ble del motor y la velocidad máxima del ATV,
enrosque el tornillo de ajuste en la dirección
(b). No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 3.0–5.0 mm (0.12–0.20 in). (Véase la pá-
gina 9-45). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00242]
3. Apriete la contratuerca.

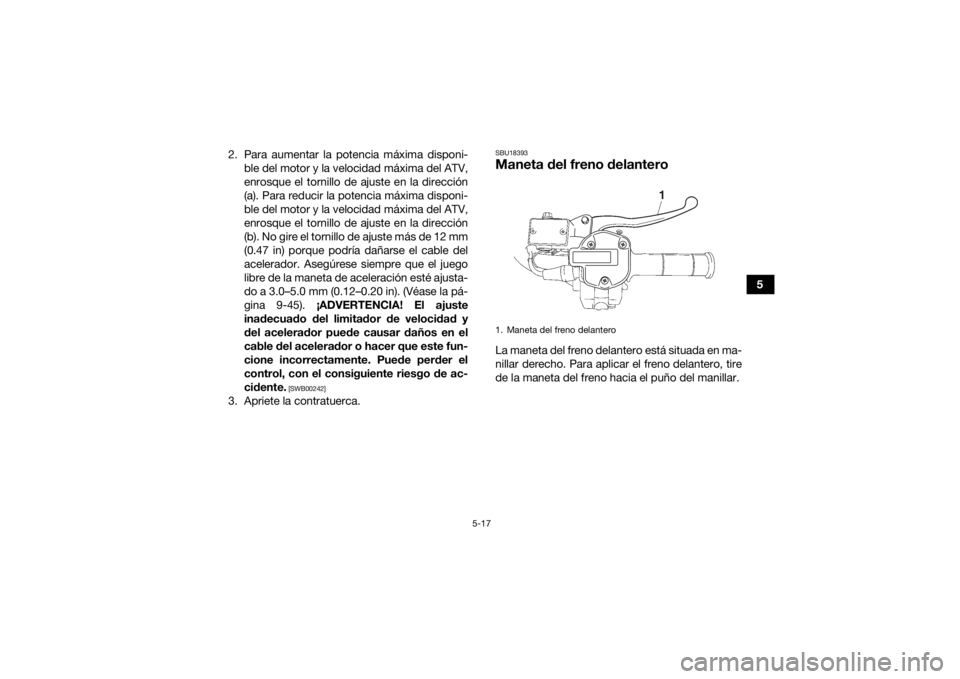

SBU18393Maneta del freno delanteroLa maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.1. Maneta del freno delantero
UBFE60S0.book Page 17 Tuesday, August 18, 2020 11:40 AM

5-18
5
SBU18444Pedal del freno y maneta del freno tra-
sero
El pedal del freno se encuentra situado en el lado
derecho del ATV. La maneta del freno trasero se
encuentra situada en el manillar izquierdo. Para
aplicar el freno trasero, pise el pedal del freno o
tire de la maneta del freno hacia el puño del mani-
llar.
1. Pedal de freno
1
1. Maneta del freno trasero
1
UBFE60S0.book Page 18 Tuesday, August 18, 2020 11:40 AM

5-19
5

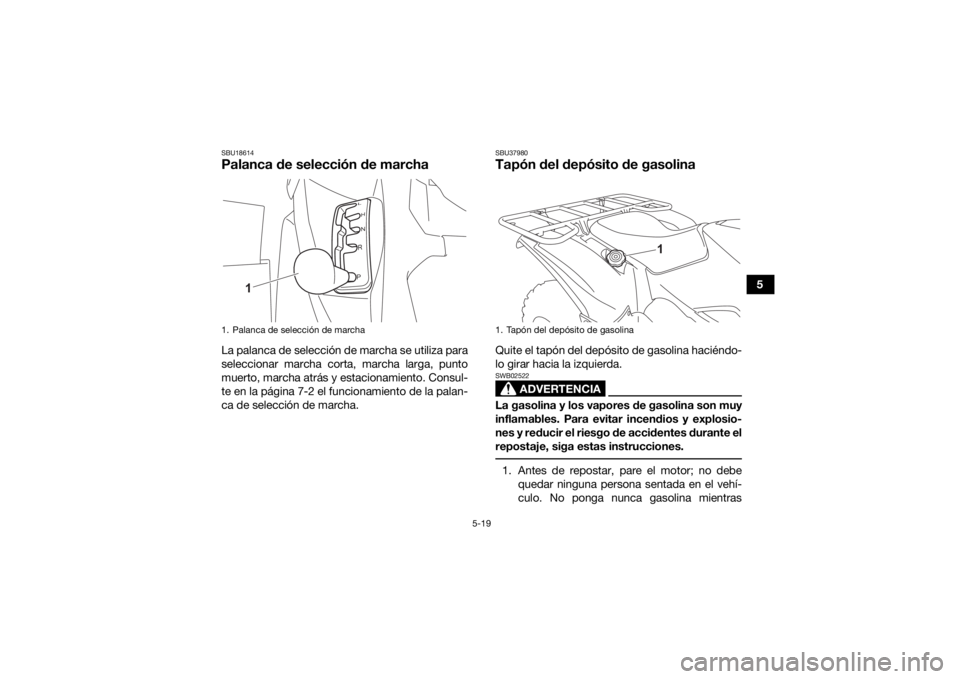

SBU18614Palanca de selección de marchaLa palanca de selección de marcha se utiliza para
seleccionar marcha corta, marcha larga, punto
muerto, marcha atrás y estacionamiento. Consul-
te en la página 7-2 el funcionamiento de la palan-
ca de selección de marcha.

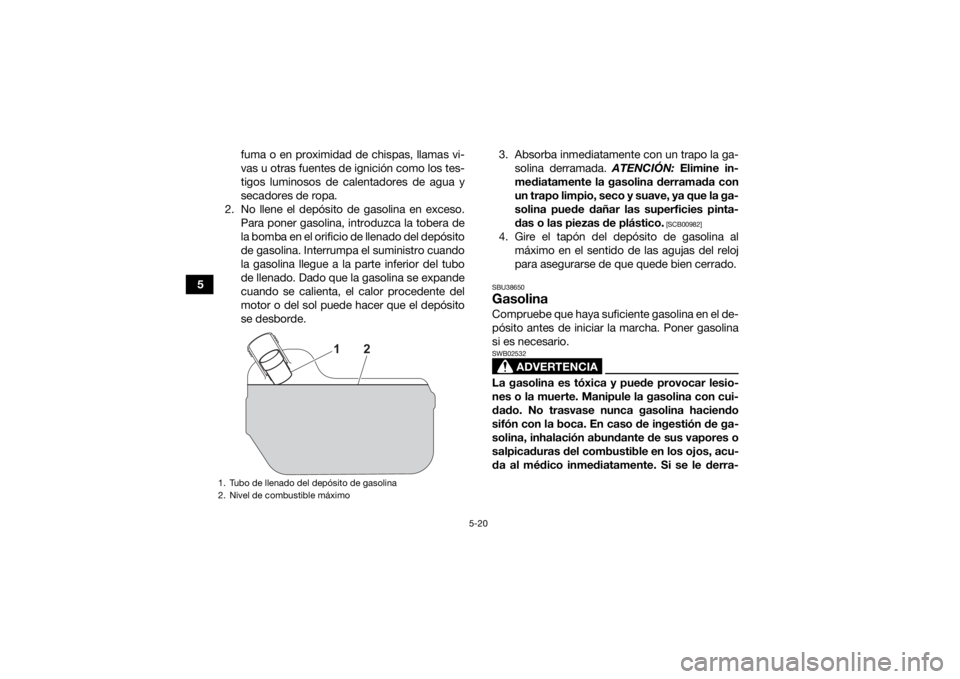

SBU37980Tapón del depósito de gasolinaQuite el tapón del depósito de gasolina haciéndo-
lo girar hacia la izquierda.
ADVERTENCIA
SWB02522La gasolina y los vapores de gasolina son muy
inflamables. Para evitar incendios y explosio-
nes y reducir el riesgo de accidentes durante el
repostaje, siga estas instrucciones. 1. Antes de repostar, pare el motor; no debequedar ninguna persona sentada en el vehí-
culo. No ponga nunca gasolina mientras
1. Palanca de selección de marcha
1
1. Tap

5-20
5fuma o en proximidad de chispas, llamas vi-
vas u otras fuentes de ignición como los tes-
tigos luminosos de calentadores de agua y
secadores de ropa.
2. No llene el depósito de gasolina en exceso. Para poner gasolina, introduzca la tobera de
la bomba en el orificio de llenado del depósito
de gasolina. Interrumpa el suministro cuando
la gasolina llegue a la parte inferior del tubo
de llenado. Dado que la gasolina se expande
cuando se calienta, el calor procedente del
motor o del sol puede hacer que el depósito
se desborde. 3. Absorba inmediatamente con un trapo la ga-
solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con
un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00982]
4. Gire el tapón del depósito de gasolina al máximo en el sentido de las agujas del reloj
para asegurarse de que quede bien cerrado.SBU38650GasolinaCompruebe que haya suficiente gasolina en el de-
pósito antes de iniciar la marcha. Poner gasolina
si es necesario.
ADVERTENCIA
SWB02532La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu-
da al médico inmediatamente. Si se le derra-
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
UBFE60S0.book Page 20 Tuesday, August 18, 2020 11:40 AM
