YAMAHA MAJESTY 125 2009 Manual de utilização (in Portuguese)

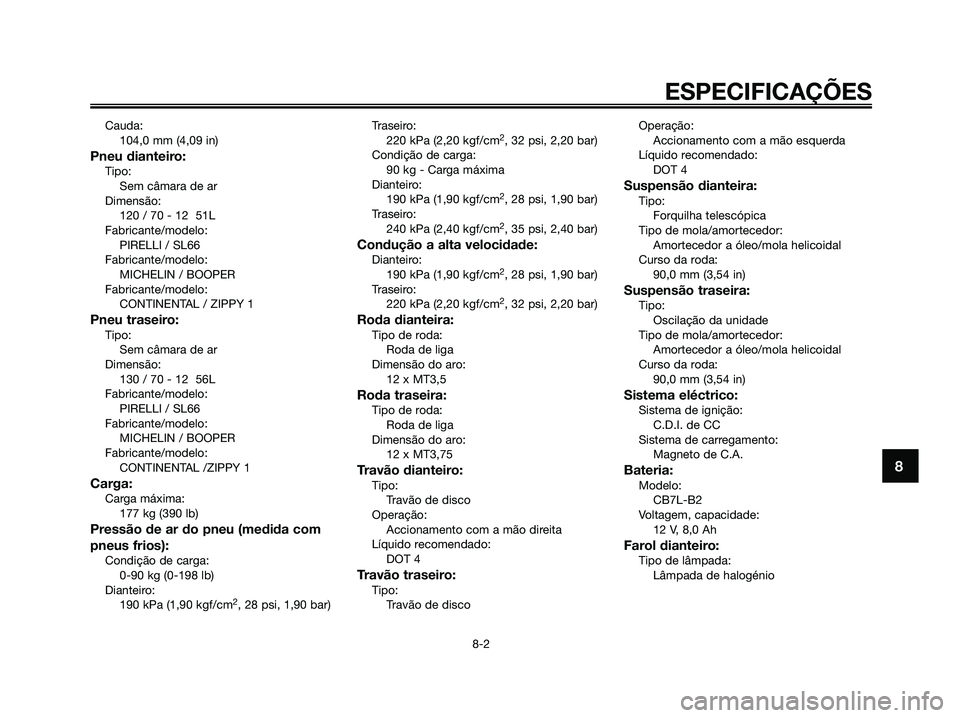

Cauda:104,0 mm (4,09 in)
Pneu dianteiro:Tipo:Sem câmara de ar
Dimensão: 120 / 70 - 12 51L
Fabricante/modelo: PIRELLI / SL66
Fabricante/modelo: MICHELIN / BOOPER
Fabricante/modelo: CONTINENTAL / ZIPPY 1
Pneu traseiro:Tipo:Sem câmara de ar
Dimensão: 130 / 70 - 12 56L
Fabricante/modelo: PIRELLI / SL66
Fabricante/modelo: MICHELIN / BOOPER
Fabricante/modelo: CONTINENTAL /ZIPPY 1
Carga:Carga máxima:177 kg (390 lb)
Pressão de ar do pneu (medida com
pneus frios):
Condição de carga:0-90 kg (0-198 lb)
Dianteiro: 190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar) Traseiro:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Condição de carga: 90 kg - Carga máxima
Dianteiro: 190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Traseiro: 240 kPa (2,40 kgf/cm
2, 35 psi, 2,40 bar)
Condução a alta velocidade:Dianteiro:190 kPa (1,90 kgf/cm2, 28 psi, 1,90 bar)
Traseiro: 220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Roda dianteira:Tipo de roda:Roda de liga
Dimensão do aro: 12 x MT3,5
Roda traseira:Tipo de roda:Roda de liga
Dimensão do aro: 12 x MT3,75
Travão dianteiro:Tipo:Travão de disco
Operação: Accionamento com a mão direita
Líquido recomendado: DOT 4
Travão traseiro:Tipo:Travão de disco Operação:
Accionamento com a mão esquerda
Líquido recomendado: DOT 4
Suspensão dianteira:Tipo:Forquilha telescópica
Tipo de mola/amortecedor: Amortecedor a óleo/mola helicoidal
Curso da roda: 90,0 mm (3,54 in)
Suspensão traseira:Tipo:Oscilação da unidade
Tipo de mola/amortecedor: Amortecedor a óleo/mola helicoidal
Curso da roda: 90,0 mm (3,54 in)
Sistema eléctrico:Sistema de ignição:C.D.I. de CC
Sistema de carregamento: Magneto de C.A.
Bateria:Modelo:CB7L-B2
Voltagem, capacidade: 12 V, 8,0 Ah
Farol dianteiro:Tipo de lâmpada:Lâmpada de halogénio
ESPECIFICAÇÕES
8-2
8
5D8-F819D-P1.QXD 8/8/08 17:46 Página 81

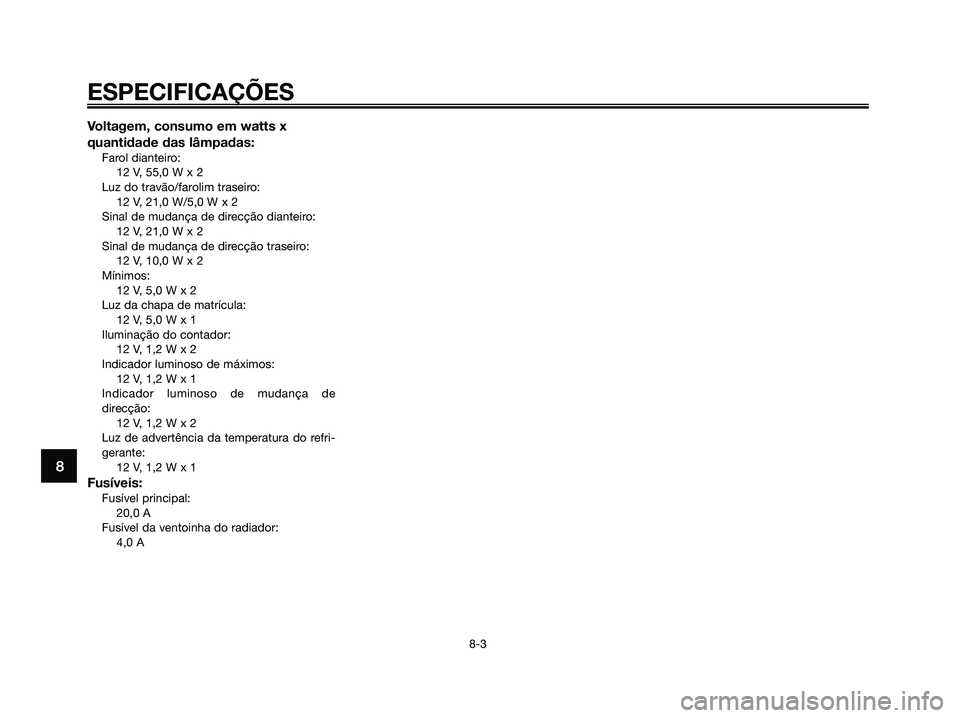

Voltagem, consumo em watts x
quantidade das lâmpadas:
Farol dianteiro:12 V, 55,0 W x 2
Luz do travão/farolim traseiro: 12 V, 21,0 W/5,0 W x 2
Sinal de mudança de direcção dianteiro: 12 V, 21,0 W x 2
Sinal de mudança de direcção traseiro: 12 V, 10,0 W x 2
Mínimos: 12 V, 5,0 W x 2
Luz da chapa de matrícula: 12 V, 5,0 W x 1
Iluminação do contador: 12 V, 1,2 W x 2
Indicador luminoso de máximos: 12 V, 1,2 W x 1
Indicador luminoso de mudança de
direcção: 12 V, 1,2 W x 2
Luz de advertência da temperatura do refri-
gerante: 12 V, 1,2 W x 1
Fusíveis:Fusível principal:20,0 A
Fusível da ventoinha do radiador: 4,0 A
ESPECIFICAÇÕES
8-3
8
5D8-F819D-P1.QXD 8/8/08 17:46 Página 82

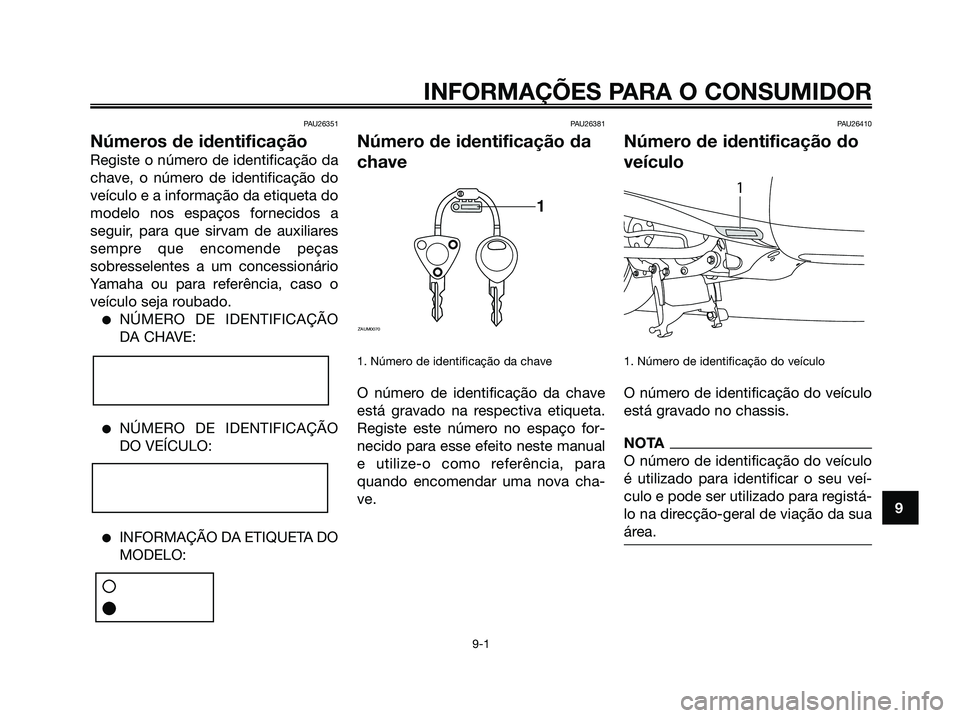

PAU26351
Números de identificação
Registe o número de identificação da
chave, o número de identificação do
veículo e a informação da etiqueta do
modelo nos espaços fornecidos a
seguir, para que sirvam de auxiliares
sempre que encomende peças
sobresselentes a um concessionário
Yamaha ou para referência, caso o
veículo seja roubado.
●NÚMERO DE IDENTIFICAÇÃO
DA CHAVE:
●NÚMERO DE IDENTIFICAÇÃO
DO VEÍCULO:
●INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da
chave
1. Número de identificação da chave
O número de identificação da chave
está gravado na respectiva etiqueta.
Registe este número no espaço for-
necido para esse efeito neste manual
e utilize-o como referência, para
quando encomendar uma nova cha-
ve.
PAU26410
Número de identificação do
veículo
1. Número de identificação do veículo
O número de identificação do veículo
está gravado no chassis.
NOTA
O número de identificação do veículo
é utilizado para identificar o seu veí-
culo e pode ser utilizado para registá-
lo na direcção-geral de viação da sua
área.

1

1
ZAUM0070

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
5D8-F819D-P1.QXD 8/8/08 17:46 Página 83

PAU26490

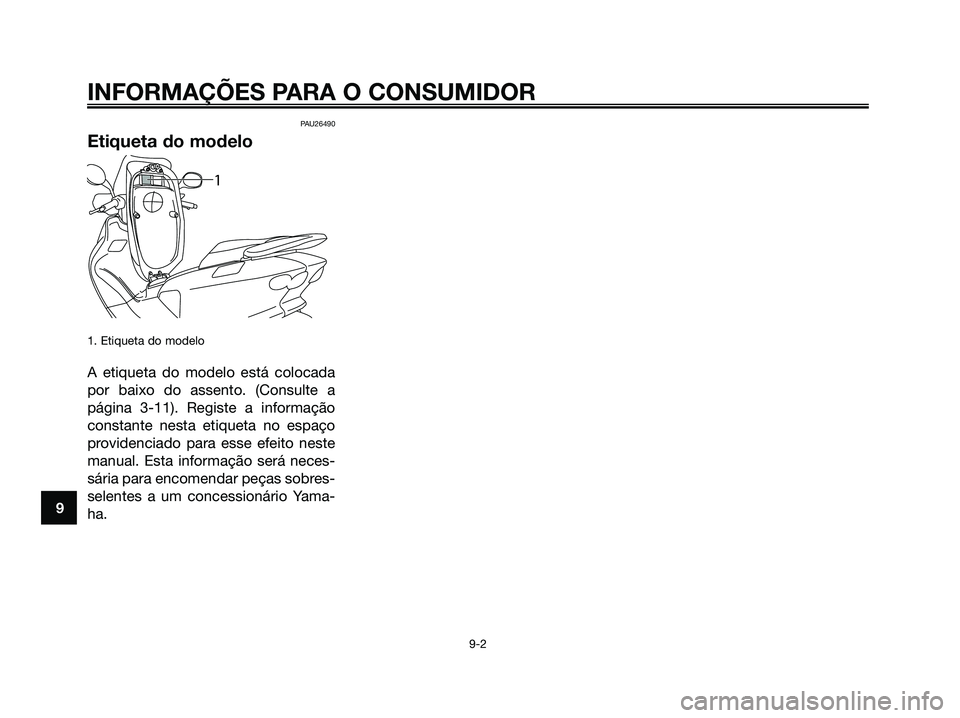

Etiqueta do modelo
1. Etiqueta do modelo
A etiqueta do modelo está colocada
por baixo do assento. (Consulte a
página 3-11). Registe a informação
constante nesta etiqueta no espaço
providenciado para esse efeito neste
manual. Esta informação será neces-
sária para encomendar peças sobres-
selentes a um concessionário Yama-
ha.

1

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
5D8-F819D-P1.QXD 8/8/08 17:46 Página 84

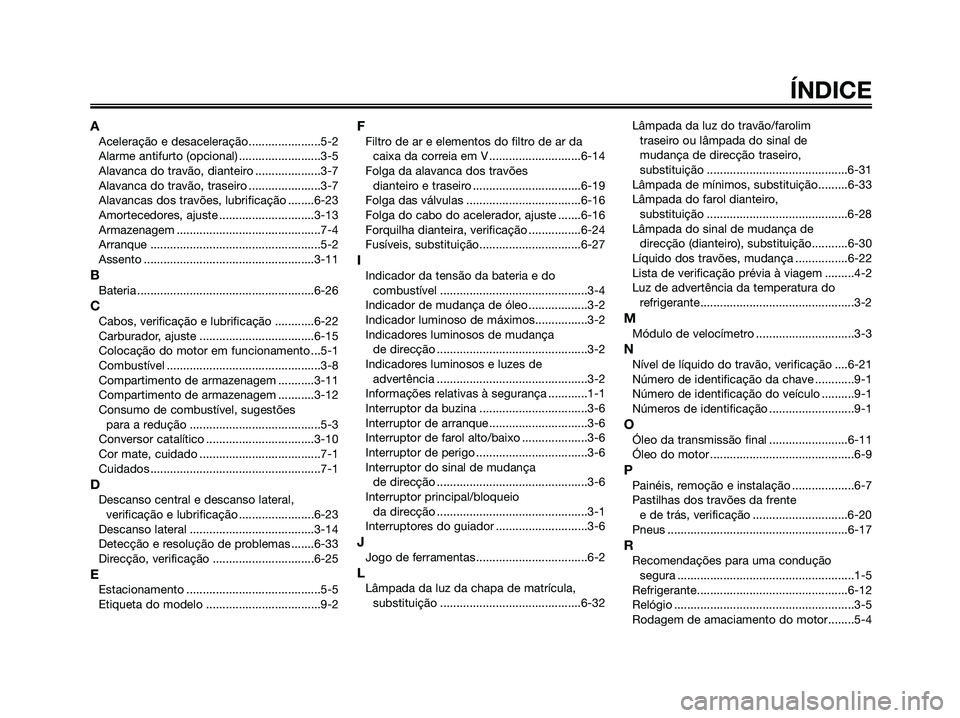

AAceleração e desaceleração......................5-2
Alarme antifurto (opcional) .........................3-5
Alavanca do travão, dianteiro ....................3-7
Alavanca do travão, traseiro ......................3-7
Alavancas dos travões, lubrificação ........6-23
Amortecedores, ajuste .............................3-13
Armazenagem ............................................7-4
Arranque ....................................................5-2
Assento ....................................................3-11
BBateria ......................................................6-26
CCabos, verificação e lubrificação ............6-22
Carburador, ajuste ...................................6-15
Colocação do motor em funcionamento ...5-1
Combustível ...............................................3-8
Compartimento de armazenagem ...........3-11
Compartimento de armazenagem ...........3-12
Consumo de combustível, sugestões para a redução ........................................5-3
Conversor catalítico .................................3-10
Cor mate, cuidado .....................................7-1
Cuidados ....................................................7-1
DDescanso central e descanso lateral, verificação e lubrificação .......................6-23
Descanso lateral ......................................3-14
Detecção e resolução de problemas .......6-33
Direcção, verificação ...............................6-25
EEstacionamento .........................................5-5
Etiqueta do modelo ...................................9-2
FFiltro de ar e elementos do filtro de ar da caixa da correia em V ............................6-14
Folga da alavanca dos travões dianteiro e traseiro .................................6-19
Folga das válvulas ...................................6-16
Folga do cabo do acelerador, ajuste .......6-16
Forquilha dianteira, verificação ................6-24
Fusíveis, substituição...............................6-27
IIndicador da tensão da bateria e do combustível .............................................3-4
Indicador de mudança de óleo ..................3-2
Indicador luminoso de máximos................3-2
Indicadores luminosos de mudança de direcção ..............................................3-2
Indicadores luminosos e luzes de advertência ..............................................3-2
Informações relativas à segurança ............1-1
Interruptor da buzina .................................3-6
Interruptor de arranque ..............................3-6
Interruptor de farol alto/baixo ....................3-6
Interruptor de perigo ..................................3-6
Interruptor do sinal de mudança de direcção ..............................................3-6
Interruptor principal/bloqueio da direcção ..............................................3-1
Interruptores do guiador ............................3-6
JJogo de ferramentas ..................................6-2
LLâmpada da luz da chapa de matrícula, substituição ...........................................6-32 Lâmpada da luz do travão/farolim
traseiro ou lâmpada do sinal de
mudança de direcção traseiro,
substituição ...........................................6-31
Lâmpada de mínimos, substituição.........6-33
Lâmpada do farol dianteiro, substituição ...........................................6-28
Lâmpada do sinal de mudança de direcção (dianteiro), substituição...........6-30
Líquido dos travões, mudança ................6-22
Lista de verificação prévia à viagem .........4-2
Luz de advertência da temperatura do refrigerante...............................................3-2
MMódulo de velocímetro ..............................3-3
NNível de líquido do travão, verificação ....6-21
Número de identificação da chave ............9-1
Número de identificação do veículo ..........9-1
Números de identificação ..........................9-1
OÓleo da transmissão final ........................6-11
Óleo do motor ............................................6-9
PPainéis, remoção e instalação ...................6-7
Pastilhas dos travões da frente e de trás, verificação .............................6-20
Pneus .......................................................6-17
RRecomendações para uma condução segura ......................................................1-5
Refrigerante..............................................6-12
Relógio .......................................................3-5
Rodagem de amaciamento do motor........5-4
ÍNDICE
5D8-F819D-P1.QXD 8/8/08 17:46 Página 85

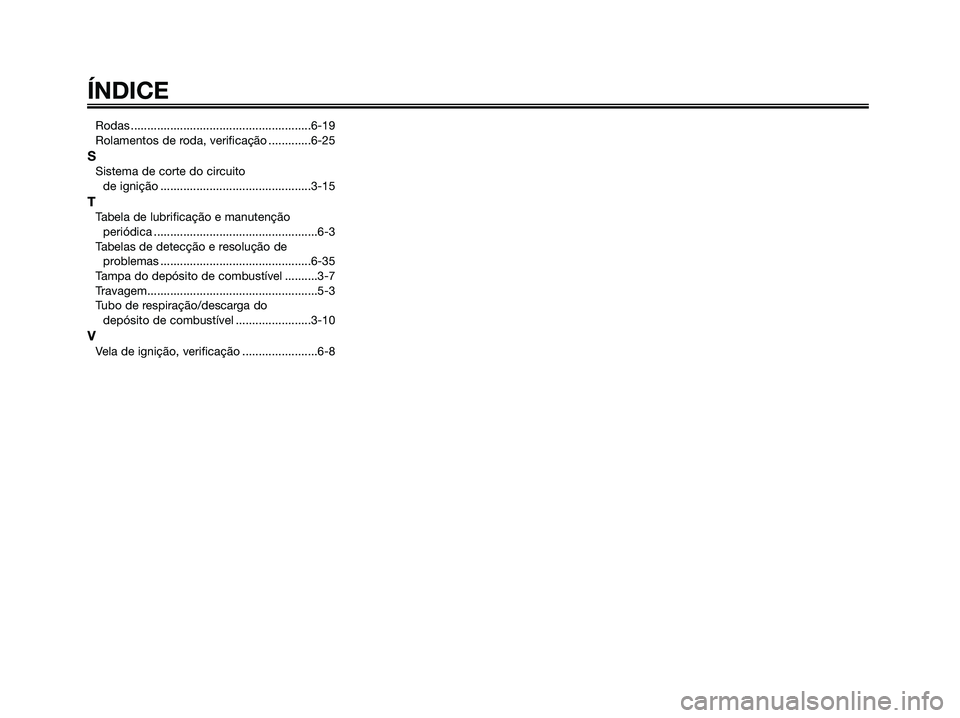

Rodas .......................................................6-19
Rolamentos de roda, verificação .............6-25
SSistema de corte do circuito de ignição ..............................................3-15
TTabela de lubrificação e manutençãoperiódica ..................................................6-3
Tabelas de detecção e resolução de problemas ..............................................6-35
Tampa do depósito de combustível ..........3-7
Travagem....................................................5-3
Tubo de respiração/descarga do depósito de combustível .......................3-10
V
Vela de ignição, verificação .......................6-8
ÍNDICE
5D8-F819D-P1.QXD 8/8/08 17:46 Página 86

5D8-F819D-P1.QXD 8/8/08 17:46 Página 87

YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN NEEDERLAND2008.08(P)

5D8-F819D-P1.QXD 8/8/08 17:46 Página 88
