YAMAHA MAJESTY 125 2009 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2009, Model line: MAJESTY 125, Model: YAMAHA MAJESTY 125 2009Pages: 88, PDF Size: 3.04 MB
Page 1 of 88
HANDLEIDING
Lees deze handleiding aandachtig
door voordat u deze machine
gaat gebruiken.
5D8-F819D-D1
YP125E
5D8-F819D-D1.QXD 7/8/08 17:26 Página 1
Page 2 of 88

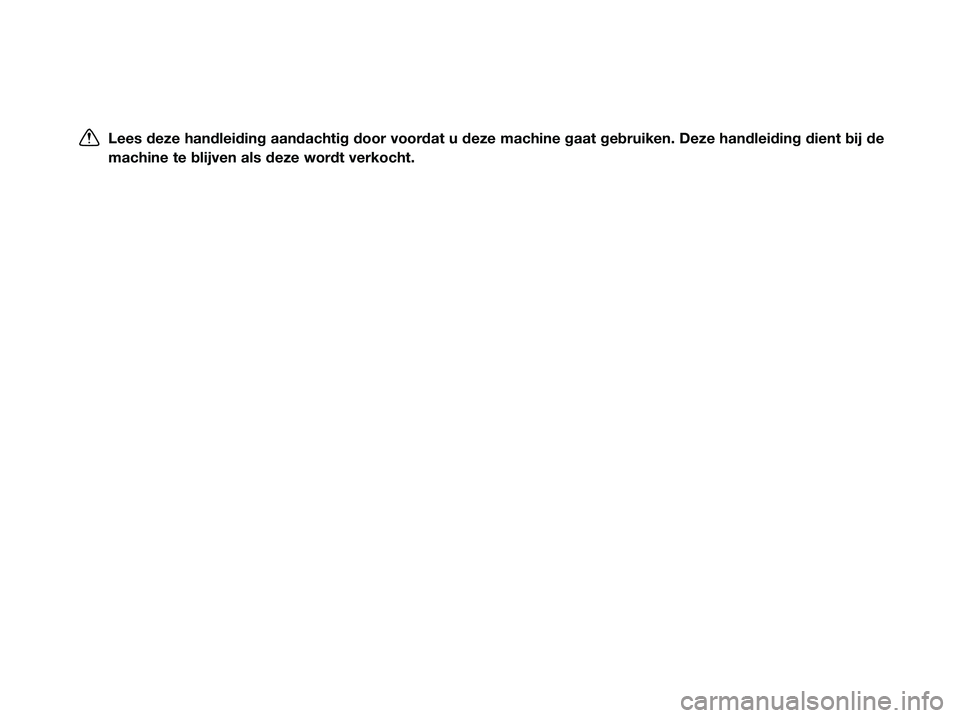

Lees deze handleiding aandachtig door voordat u deze machine gaat gebruiken. Deze handleiding dient bij de
machine te blijven als deze wordt verkocht.
5D8-F819D-D1.QXD 7/8/08 17:26 Página 2
Page 3 of 88
DAU10112

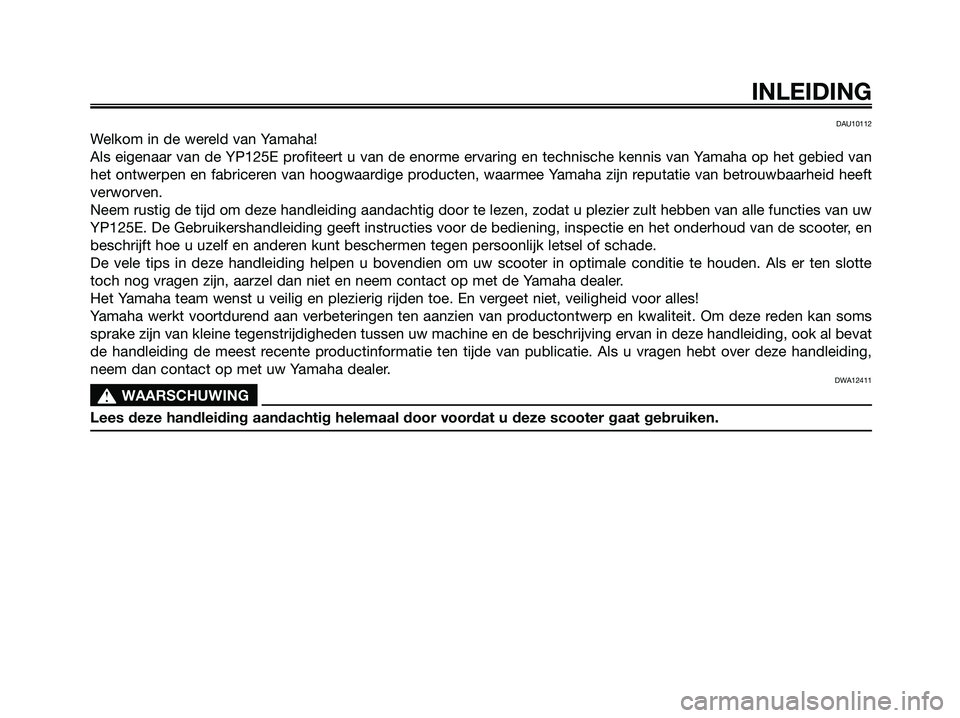

Welkom in de wereld van Yamaha!
Als eigenaar van de YP125E profiteert u van de enorme ervaring en technische kennis van Yamaha op het gebied van
het ontwerpen en fabriceren van hoogwaardige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft
verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw
YP125E. De Gebruikershandleiding geeft instructies voor de bediening, inspectie en het onderhoud van de scooter, en
beschrijft hoe u uzelf en anderen kunt beschermen tegen persoonlijk letsel of schade.
De vele tips in deze handleiding helpen u bovendien om uw scooter in optimale conditie te houden. Als er ten slotte
toch nog vragen zijn, aarzel dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan soms
sprake zijn van kleine tegenstrijdigheden tussen uw machine en de beschrijving ervan in deze handleiding, ook al bevat
de handleiding de meest recente productinformatie ten tijde van publicatie. Als u vragen hebt over deze handleiding,
neem dan contact op met uw Yamaha dealer.
DWA12411
s s
WAARSCHUWING
Lees deze handleiding aandachtig helemaal door voordat u deze scooter gaat gebruiken.
INLEIDING
5D8-F819D-D1.QXD 7/8/08 17:26 Página 3
Page 4 of 88
DAU10132

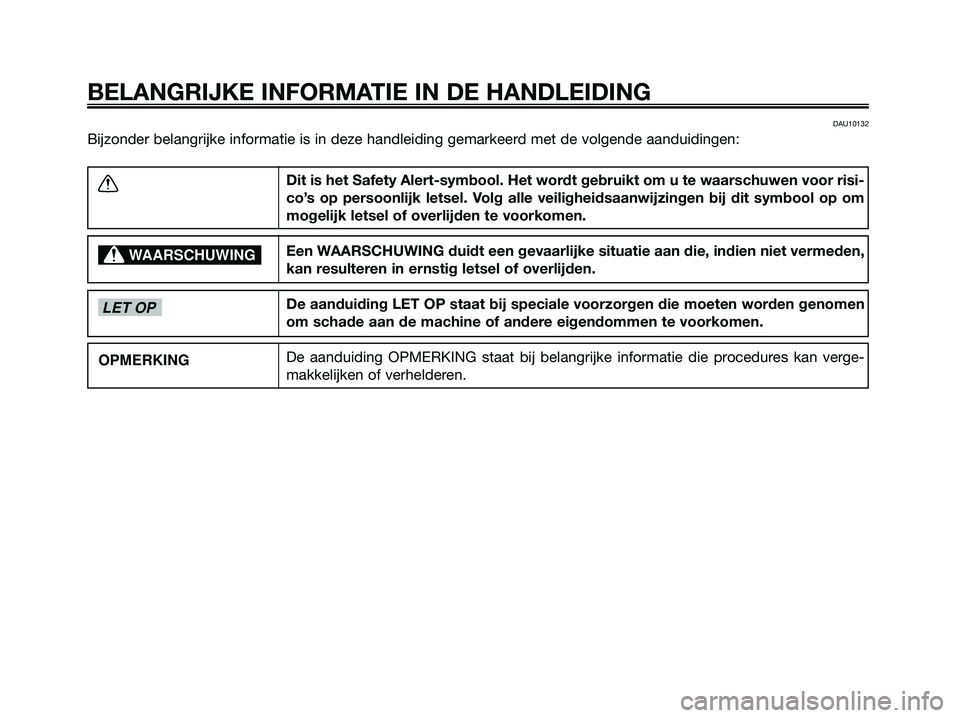

Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:
BELANGRIJKE INFORMATIE IN DE HANDLEIDING
Dit is het Safety Alert-symbool. Het wordt gebruikt om u te waarschuwen voor risi-
co’s op persoonlijk letsel. Volg alle veiligheidsaanwijzingen bij dit symbool op om
mogelijk letsel of overlijden te voorkomen.
Een WAARSCHUWING duidt een gevaarlijke situatie aan die, indien niet vermeden,
kan resulteren in ernstig letsel of overlijden.
De aanduiding LET OP staat bij speciale voorzorgen die moeten worden genomen
om schade aan de machine of andere eigendommen te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan verge-
makkelijken of verhelderen.
OPMERKING
LET OP
WAARSCHUWING
5D8-F819D-D1.QXD 7/8/08 17:26 Página 4
Page 5 of 88

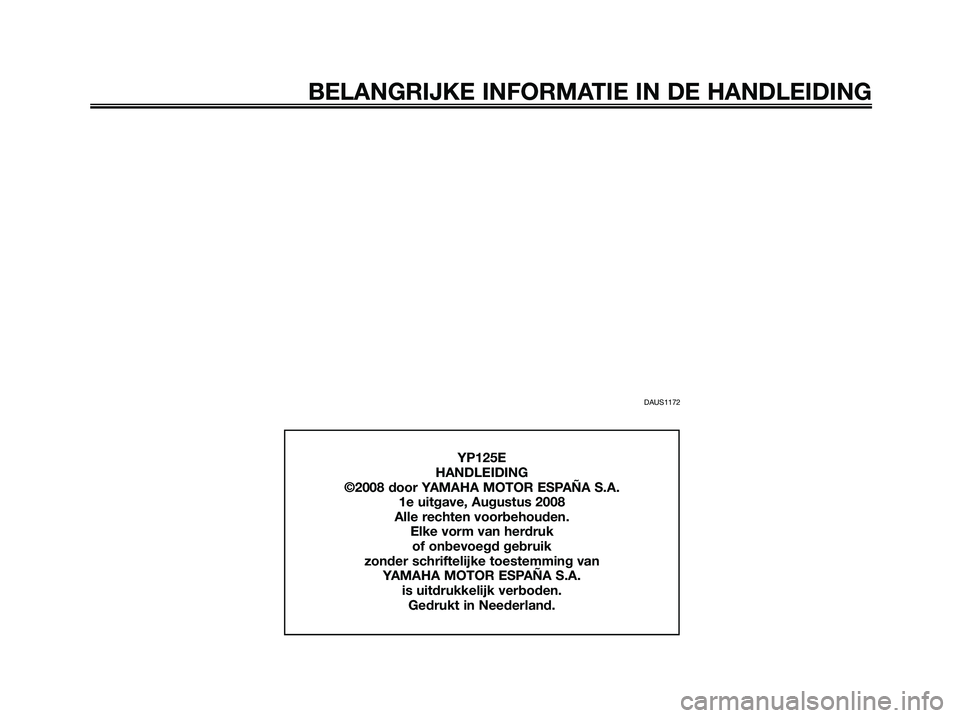

DAUS1172
BELANGRIJKE INFORMATIE IN DE HANDLEIDING
YP125E
HANDLEIDING
©2008 door YAMAHA MOTOR ESPAÑA S.A.
1e uitgave, Augustus 2008
Alle rechten voorbehouden.
Elke vorm van herdruk
of onbevoegd gebruik
zonder schriftelijke toestemming van
YAMAHA MOTOR ESPAÑA S.A.
is uitdrukkelijk verboden.
Gedrukt in Neederland.
5D8-F819D-D1.QXD 7/8/08 17:26 Página 5
Page 6 of 88

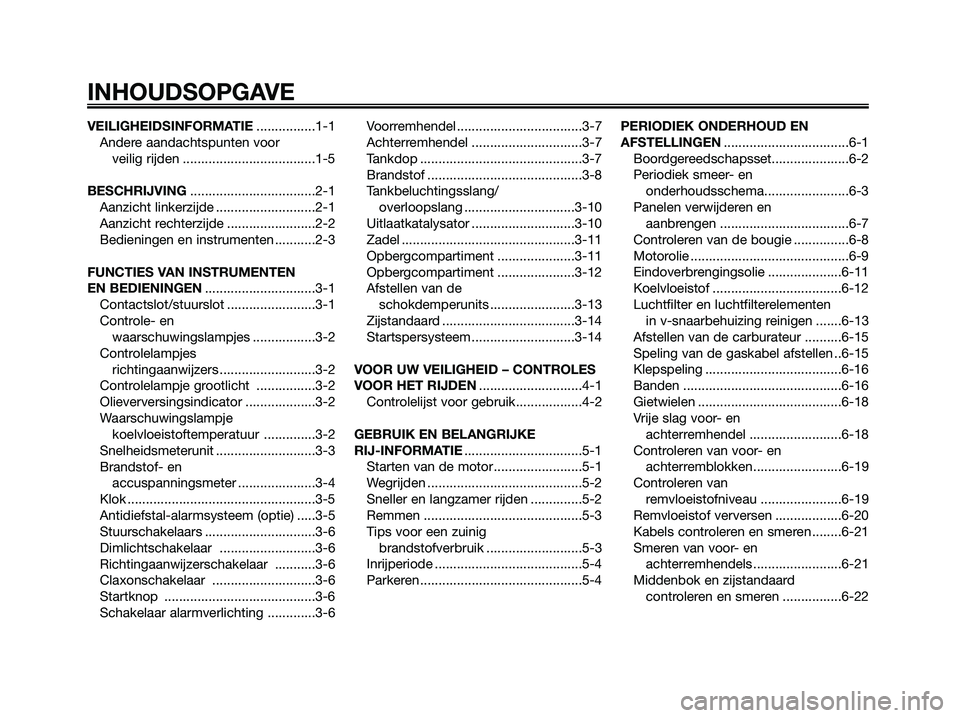

VEILIGHEIDSINFORMATIE................1-1
Andere aandachtspunten voor
veilig rijden ....................................1-5
BESCHRIJVING..................................2-1
Aanzicht linkerzijde ...........................2-1
Aanzicht rechterzijde ........................2-2
Bedieningen en instrumenten ...........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN..............................3-1
Contactslot/stuurslot ........................3-1
Controle- en
waarschuwingslampjes .................3-2
Controlelampjes
richtingaanwijzers ..........................3-2
Controlelampje grootlicht ................3-2
Olieverversingsindicator ...................3-2
Waarschuwingslampje
koelvloeistoftemperatuur ..............3-2
Snelheidsmeterunit ...........................3-3
Brandstof- en
accuspanningsmeter .....................3-4
Klok ...................................................3-5
Antidiefstal-alarmsysteem (optie) .....3-5
Stuurschakelaars ..............................3-6
Dimlichtschakelaar ..........................3-6
Richtingaanwijzerschakelaar ...........3-6
Claxonschakelaar ............................3-6
Startknop .........................................3-6
Schakelaar alarmverlichting .............3-6Voorremhendel ..................................3-7
Achterremhendel ..............................3-7
Tankdop ............................................3-7
Brandstof ..........................................3-8
Tankbeluchtingsslang/
overloopslang ..............................3-10
Uitlaatkatalysator ............................3-10
Zadel ...............................................3-11
Opbergcompartiment .....................3-11
Opbergcompartiment .....................3-12
Afstellen van de
schokdemperunits .......................3-13
Zijstandaard ....................................3-14
Startspersysteem ............................3-14
VOOR UW VEILIGHEID – CONTROLES
VOOR HET RIJDEN............................4-1
Controlelijst voor gebruik..................4-2
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE................................5-1
Starten van de motor........................5-1
Wegrijden ..........................................5-2
Sneller en langzamer rijden ..............5-2
Remmen ...........................................5-3
Tips voor een zuinig
brandstofverbruik ..........................5-3
Inrijperiode ........................................5-4
Parkeren............................................5-4PERIODIEK ONDERHOUD EN
AFSTELLINGEN..................................6-1
Boordgereedschapsset.....................6-2
Periodiek smeer- en
onderhoudsschema.......................6-3
Panelen verwijderen en
aanbrengen ...................................6-7
Controleren van de bougie ...............6-8
Motorolie ...........................................6-9
Eindoverbrengingsolie ....................6-11
Koelvloeistof ...................................6-12
Luchtfilter en luchtfilterelementen
in v-snaarbehuizing reinigen .......6-13
Afstellen van de carburateur ..........6-15
Speling van de gaskabel afstellen ..6-15
Klepspeling .....................................6-16
Banden ...........................................6-16
Gietwielen .......................................6-18
Vrije slag voor- en
achterremhendel .........................6-18
Controleren van voor- en
achterremblokken........................6-19
Controleren van
remvloeistofniveau ......................6-19
Remvloeistof verversen ..................6-20
Kabels controleren en smeren ........6-21
Smeren van voor- en
achterremhendels ........................6-21
Middenbok en zijstandaard
controleren en smeren ................6-22
INHOUDSOPGAVE
5D8-F819D-D1.QXD 7/8/08 17:26 Página 6
Page 7 of 88

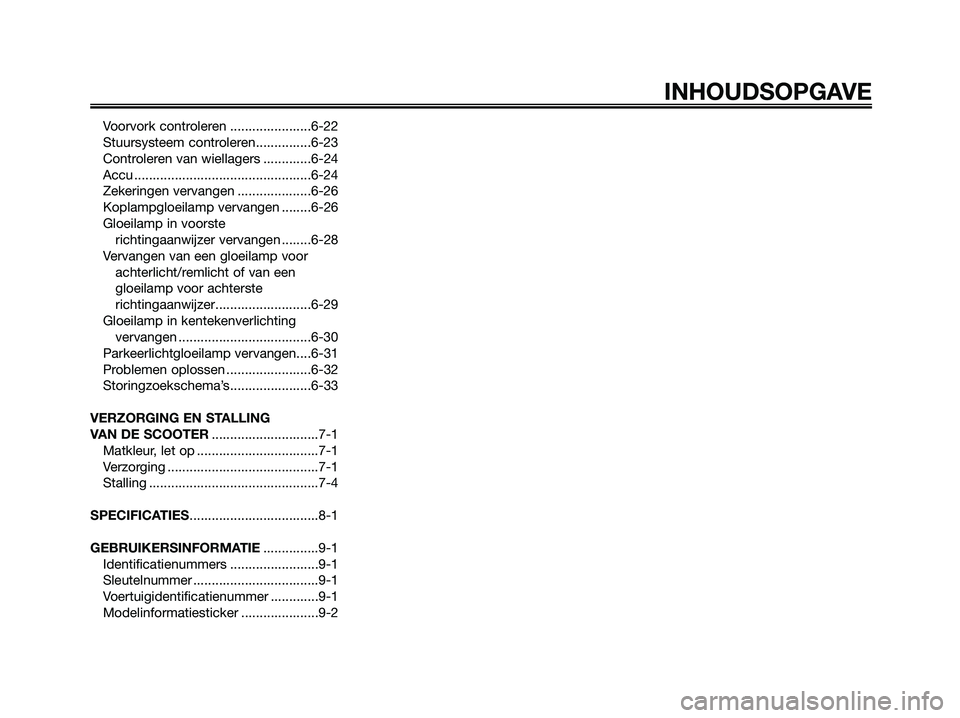

Voorvork controleren ......................6-22
Stuursysteem controleren...............6-23
Controleren van wiellagers .............6-24
Accu ................................................6-24
Zekeringen vervangen ....................6-26
Koplampgloeilamp vervangen ........6-26
Gloeilamp in voorste
richtingaanwijzer vervangen ........6-28
Vervangen van een gloeilamp voor
achterlicht/remlicht of van een
gloeilamp voor achterste
richtingaanwijzer..........................6-29
Gloeilamp in kentekenverlichting
vervangen ....................................6-30
Parkeerlichtgloeilamp vervangen....6-31
Problemen oplossen .......................6-32
Storingzoekschema’s......................6-33
VERZORGING EN STALLING
VAN DE SCOOTER.............................7-1
Matkleur, let op .................................7-1
Verzorging .........................................7-1
Stalling ..............................................7-4
SPECIFICATIES...................................8-1
GEBRUIKERSINFORMATIE...............9-1
Identificatienummers ........................9-1
Sleutelnummer ..................................9-1
Voertuigidentificatienummer .............9-1
Modelinformatiesticker .....................9-2
INHOUDSOPGAVE
5D8-F819D-D1.QXD 7/8/08 17:26 Página 7
Page 8 of 88

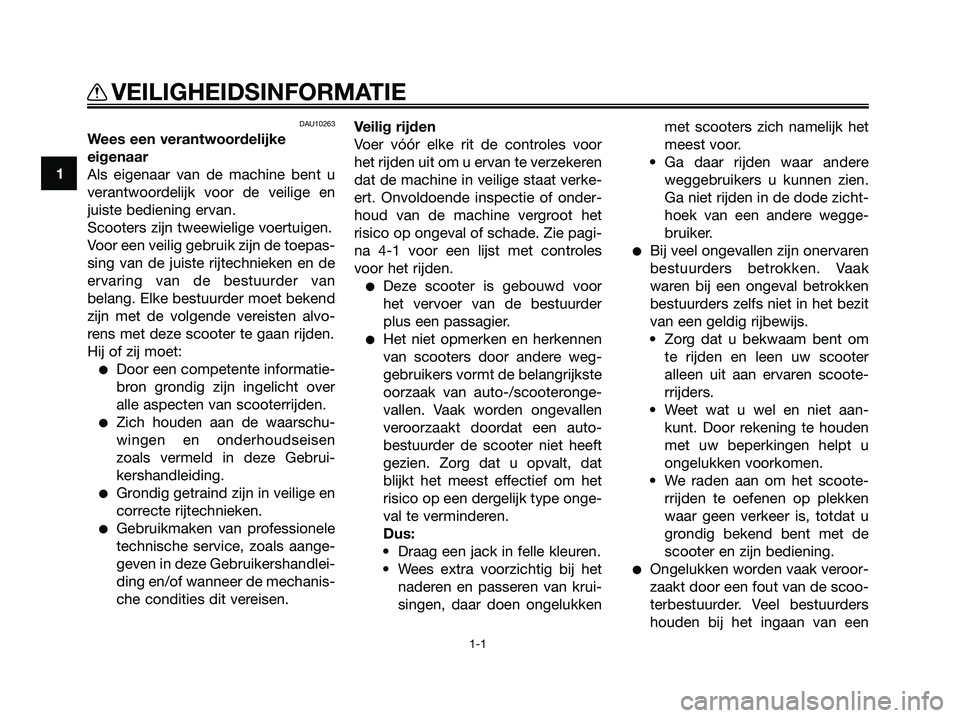

DAU10263
Wees een verantwoordelijke
eigenaar
Als eigenaar van de machine bent u
verantwoordelijk voor de veilige en
juiste bediening ervan.
Scooters zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepas-
sing van de juiste rijtechnieken en de
ervaring van de bestuurder van
belang. Elke bestuurder moet bekend
zijn met de volgende vereisten alvo-
rens met deze scooter te gaan rijden.
Hij of zij moet:
●Door een competente informatie-
bron grondig zijn ingelicht over
alle aspecten van scooterrijden.
●Zich houden aan de waarschu-
wingen en onderhoudseisen
zoals vermeld in deze Gebrui-
kershandleiding.
●Grondig getraind zijn in veilige en
correcte rijtechnieken.
●Gebruikmaken van professionele
technische service, zoals aange-
geven in deze Gebruikershandlei-
ding en/of wanneer de mechanis-
che condities dit vereisen.Veilig rijden
Voer vóór elke rit de controles voor
het rijden uit om u ervan te verzekeren
dat de machine in veilige staat verke-
ert. Onvoldoende inspectie of onder-
houd van de machine vergroot het
risico op ongeval of schade. Zie pagi-
na 4-1 voor een lijst met controles
voor het rijden.
●Deze scooter is gebouwd voor
het vervoer van de bestuurder
plus een passagier.
●Het niet opmerken en herkennen
van scooters door andere weg-
gebruikers vormt de belangrijkste
oorzaak van auto-/scooteronge-
vallen. Vaak worden ongevallen
veroorzaakt doordat een auto-
bestuurder de scooter niet heeft
gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het
risico op een dergelijk type onge-
val te verminderen.
Dus:
• Draag een jack in felle kleuren.
• Wees extra voorzichtig bij het
naderen en passeren van krui-
singen, daar doen ongelukkenmet scooters zich namelijk het
meest voor.
• Ga daar rijden waar andere
weggebruikers u kunnen zien.
Ga niet rijden in de dode zicht-
hoek van een andere wegge-
bruiker.
●Bij veel ongevallen zijn onervaren
bestuurders betrokken. Vaak
waren bij een ongeval betrokken
bestuurders zelfs niet in het bezit
van een geldig rijbewijs.
• Zorg dat u bekwaam bent om
te rijden en leen uw scooter
alleen uit aan ervaren scoote-
rrijders.
• Weet wat u wel en niet aan-
kunt. Door rekening te houden
met uw beperkingen helpt u
ongelukken voorkomen.
• We raden aan om het scoote-
rrijden te oefenen op plekken
waar geen verkeer is, totdat u
grondig bekend bent met de
scooter en zijn bediening.
●Ongelukken worden vaak veroor-
zaakt door een fout van de scoo-
terbestuurder. Veel bestuurders
houden bij het ingaan van een
1

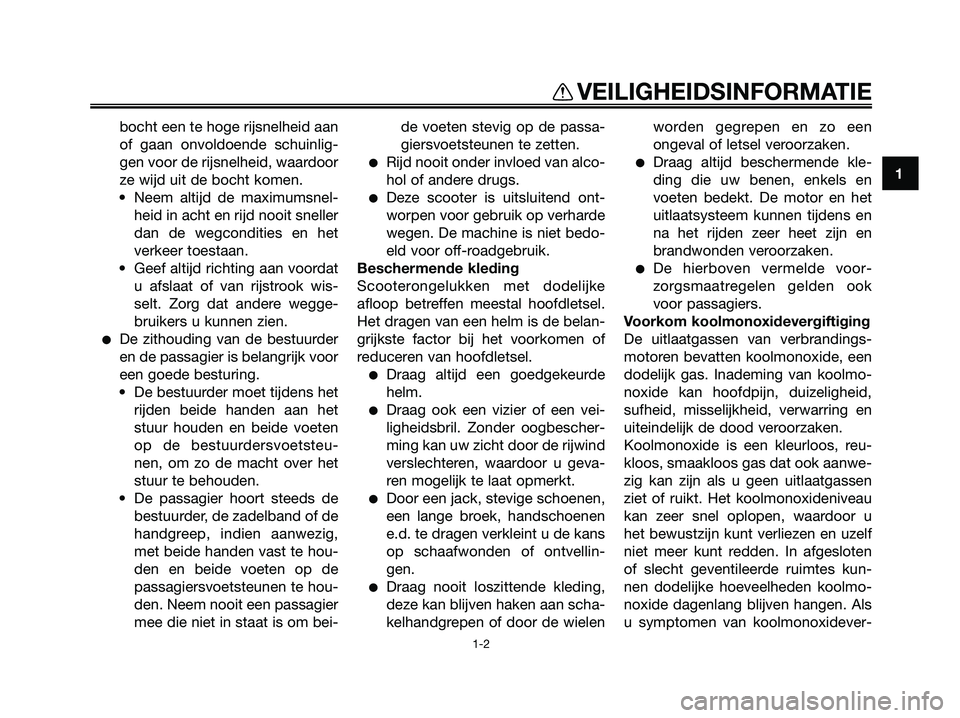

VEILIGHEIDSINFORMATIE
1-1
5D8-F819D-D1.QXD 7/8/08 17:26 Página 8
Page 9 of 88
bocht een te hoge rijsnelheid aan
of gaan onvoldoende schuinlig-
gen voor de rijsnelheid, waardoor
ze wijd uit de bocht komen.
• Neem altijd de maximumsnel-
heid in acht en rijd nooit sneller
dan de wegcondities en het
verkeer toestaan.
• Geef altijd richting aan voordat
u afslaat of van rijstrook wis-
selt. Zorg dat andere wegge-
bruikers u kunnen zien.
●De zithouding van de bestuurder
en de passagier is belangrijk voor
een goede besturing.
• De bestuurder moet tijdens het
rijden beide handen aan het
stuur houden en beide voeten
op de bestuurdersvoetsteu-
nen, om zo de macht over het
stuur te behouden.
• De passagier hoort steeds de
bestuurder, de zadelband of de
handgreep, indien aanwezig,
met beide handen vast te hou-
den en beide voeten op de
passagiersvoetsteunen te hou-
den. Neem nooit een passagier
mee die niet in staat is om bei-de voeten stevig op de passa-
giersvoetsteunen te zetten.
●Rijd nooit onder invloed van alco-
hol of andere drugs.
●Deze scooter is uitsluitend ont-
worpen voor gebruik op verharde
wegen. De machine is niet bedo-
eld voor off-roadgebruik.
Beschermende kleding
Scooterongelukken met dodelijke
afloop betreffen meestal hoofdletsel.
Het dragen van een helm is de belan-
grijkste factor bij het voorkomen of
reduceren van hoofdletsel.
●Draag altijd een goedgekeurde
helm.
●Draag ook een vizier of een vei-
ligheidsbril. Zonder oogbescher-
ming kan uw zicht door de rijwind
verslechteren, waardoor u geva-
ren mogelijk te laat opmerkt.
●Door een jack, stevige schoenen,
een lange broek, handschoenen
e.d. te dragen verkleint u de kans
op schaafwonden of ontvellin-
gen.
●Draag nooit loszittende kleding,
deze kan blijven haken aan scha-
kelhandgrepen of door de wielenworden gegrepen en zo een
ongeval of letsel veroorzaken.
●Draag altijd beschermende kle-
ding die uw benen, enkels en
voeten bedekt. De motor en het
uitlaatsysteem kunnen tijdens en
na het rijden zeer heet zijn en
brandwonden veroorzaken.
●De hierboven vermelde voor-
zorgsmaatregelen gelden ook
voor passagiers.
Voorkom koolmonoxidevergiftiging
De uitlaatgassen van verbrandings-
motoren bevatten koolmonoxide, een
dodelijk gas. Inademing van koolmo-
noxide kan hoofdpijn, duizeligheid,
sufheid, misselijkheid, verwarring en
uiteindelijk de dood veroorzaken.
Koolmonoxide is een kleurloos, reu-
kloos, smaakloos gas dat ook aanwe-
zig kan zijn als u geen uitlaatgassen
ziet of ruikt. Het koolmonoxideniveau
kan zeer snel oplopen, waardoor u
het bewustzijn kunt verliezen en uzelf
niet meer kunt redden. In afgesloten
of slecht geventileerde ruimtes kun-
nen dodelijke hoeveelheden koolmo-
noxide dagenlang blijven hangen. Als
u symptomen van koolmonoxidever-
1
VEILIGHEIDSINFORMATIE
1-2
5D8-F819D-D1.QXD 7/8/08 17:26 Página 9
Page 10 of 88
giftiging ervaart, verlaat de ruimte dan
onmiddellijk, ga naar de open lucht en
ROEP MEDISCHE HULP IN.
●Laat de motor niet binnen dra-
aien. Zelfs als u ventileert met
ventilatoren of open ramen en
deuren kan de hoeveelheid kool-
monoxide snel oplopen tot geva-
arlijke niveaus.
●Laat de motor niet draaien in
slecht geventileerde of deels
afgesloten ruimtes zoals schuren
of garages.
●Laat de motor niet buiten draaien
op plaatsen waar de uitlaatgas-
sen in een gebouw kunnen wor-
den getrokken via openingen
zoals ramen en deuren.
Beladen
Het monteren van accessoires of het
vervoer van bagage kan een negatief
effect hebben op de rijstabiliteit en
het weggedrag als hierdoor de
gewichtsverdeling van de scooter
verandert. Wees uiterst voorzichtig bij
het monteren van accessoires of het
beladen van uw scooter, om zo
mogelijke ongevallen te vermijden.
Pas extra op wanneer u op een scoo-ter rijdt die beladen is of waaraan
accessoires zijn gemonteerd. Hieron-
der volgen naast de informatie over
accessoires enkele richtlijnen voor het
beladen van uw scooter:
Het totale gewicht van de bestuurder,
passagier, accessoires en bagage
mag de maximale gewichtslimiet niet
overschrijden. Rijden met een te
zwaar belaste machine kan leiden
tot een ongeval.
Let op het volgende wanneer u tot
deze gewichtslimiet belaadt:
●Het zwaartepunt van bagage en
accessoires moet zo laag en zo
dicht mogelijk bij de scooter lig-
gen. Bevestig zware goederen zo
dicht mogelijk bij het midden van
de machine en verdeel het
gewicht zo gelijkmatig mogelijk
over beide zijden om onbalans of
instabiliteit te minimaliseren.
●Als gewicht gaat schuiven kan
zich een plotselinge onbalans
voordoen. Controleer voordat u
gaat rijden of accessoires enbagage stevig aan de scooter zijn
bevestigd. Controleer de bevesti-
gingspunten voor accessoires en
bagage regelmatig.
• Pas de vering aan de te vervo-
eren bagage aan (alleen voor
modellen met instelbare vering)
en controleer de toestand en
spanning van uw banden.
• Bevestig nooit omvangrijke of
zware goederen aan het stuur,
de voorvork of het voorwiels-
patbord. Dergelijke items kun-
nen een instabiel weggedrag of
een te trage reactie op het
stuur veroorzaken.
●Deze machine is niet ontwor-
pen voor het trekken van een
aanhanger of bevestiging van
een zijspan.
Originele Yamaha accessoires
De keuze van accessoires voor uw
machine vormt een belangrijke beslis-
sing. Originele Yamaha accessoires,
die alleen verkrijgbaar zijn bij de
Yamaha dealer, zijn door Yamaha ont-
wikkeld, getest en goedgekeurd voor
gebruik op uw machine.
Maximale belasting:
177 kg (390 lb)
1
VEILIGHEIDSINFORMATIE
1-3
5D8-F819D-D1.QXD 7/8/08 17:26 Página 10
