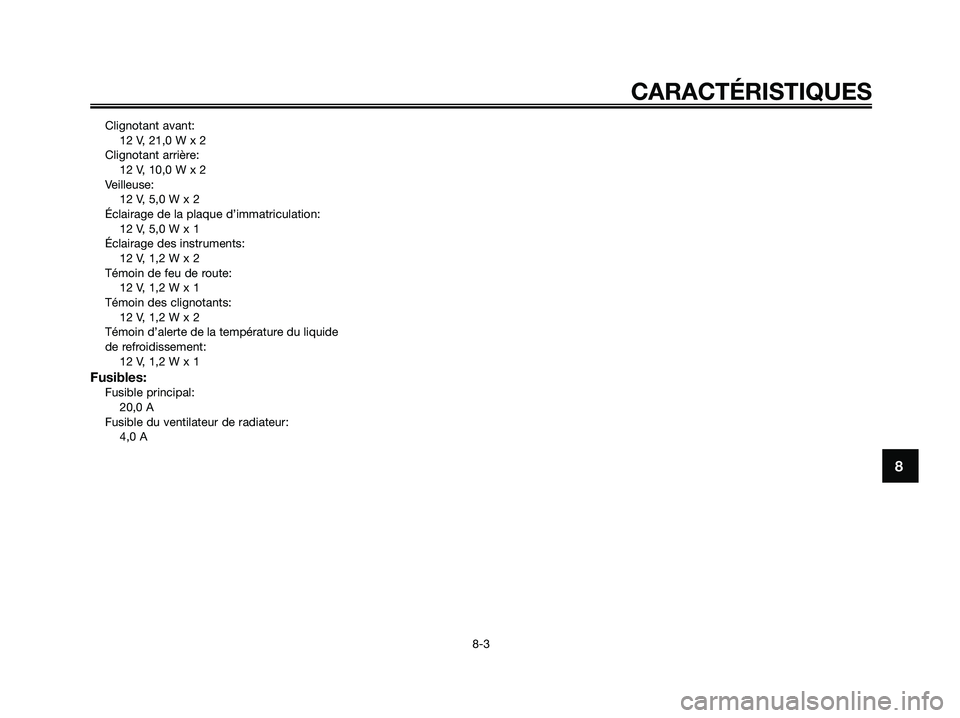

Clignotant avant:
12 V, 21,0 W x 2
Clignotant arrière:
12 V, 10,0 W x 2
Veilleuse:
12 V, 5,0 W x 2
Éclairage de la plaque d’immatriculation:
12 V, 5,0 W x 1
Éclairage des instruments:
12 V, 1,2 W x 2
Témoin de feu de route:
12 V, 1,2 W x 1
Témoin des clignotants:
12 V, 1,2 W x 2
Témoin d’alerte de la température du liquide
de refroidissement:
12 V, 1,2 W x 1
Fusibles:Fusible principal:
20,0 A
Fusible du ventilateur de radiateur:
4,0 A
CARACTÉRISTIQUES
8-3
8
5D8-F8199-F1.QXD 22/7/08 18:52 Página 81

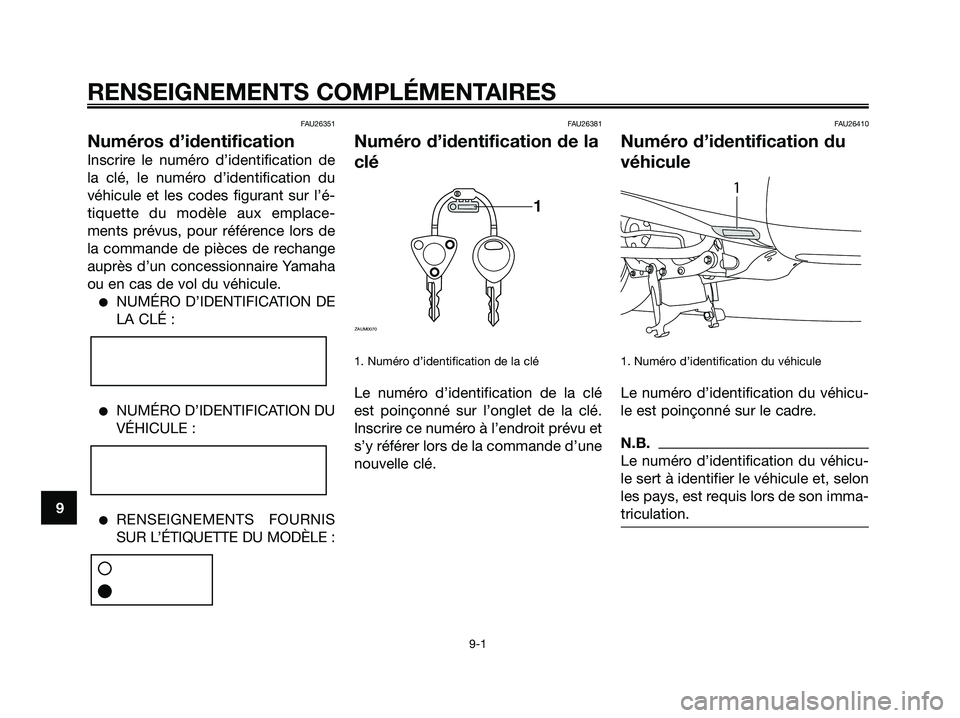

FAU26351
Numéros d’identification
Inscrire le numéro d’identification de
la clé, le numéro d’identification du
véhicule et les codes figurant sur l’é-
tiquette du modèle aux emplace-
ments prévus, pour référence lors de
la commande de pièces de rechange
auprès d’un concessionnaire Yamaha
ou en cas de vol du véhicule.
●NUMÉRO D’IDENTIFICATION DE
LA CLÉ :
●NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
●RENSEIGNEMENTS FOURNIS
SUR L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la
clé
1. Numéro d’identification de la clé
Le numéro d’identification de la clé
est poinçonné sur l’onglet de la clé.
Inscrire ce numéro à l’endroit prévu et
s’y référer lors de la commande d’une
nouvelle clé.
FAU26410
Numéro d’identification du
véhicule
1. Numéro d’identification du véhicule
Le numéro d’identification du véhicu-
le est poinçonné sur le cadre.
N.B.
Le numéro d’identification du véhicu-
le sert à identifier le véhicule et, selon
les pays, est requis lors de son imma-
triculation.
1
1
ZAUM0070
RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
5D8-F8199-F1.QXD 22/7/08 18:52 Página 82

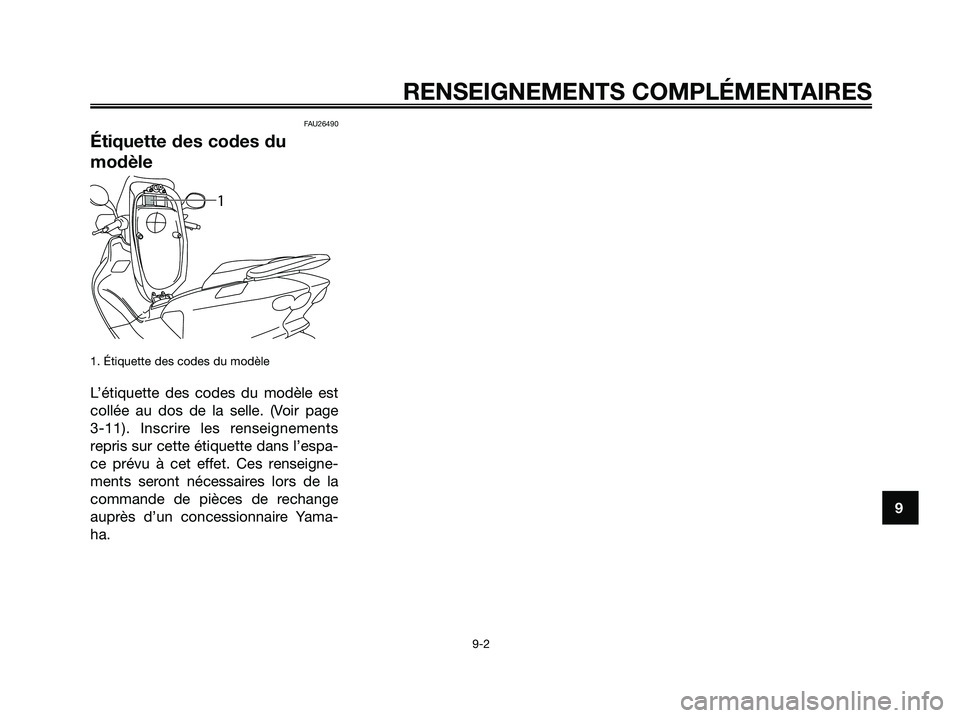

FAU26490
Étiquette des codes du
modèle
1. Étiquette des codes du modèle
L’étiquette des codes du modèle est
collée au dos de la selle. (Voir page
3-11). Inscrire les renseignements
repris sur cette étiquette dans l’espa-
ce prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la
commande de pièces de rechange
auprès d’un concessionnaire Yama-
ha.
1
RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
5D8-F8199-F1.QXD 22/7/08 18:52 Página 83

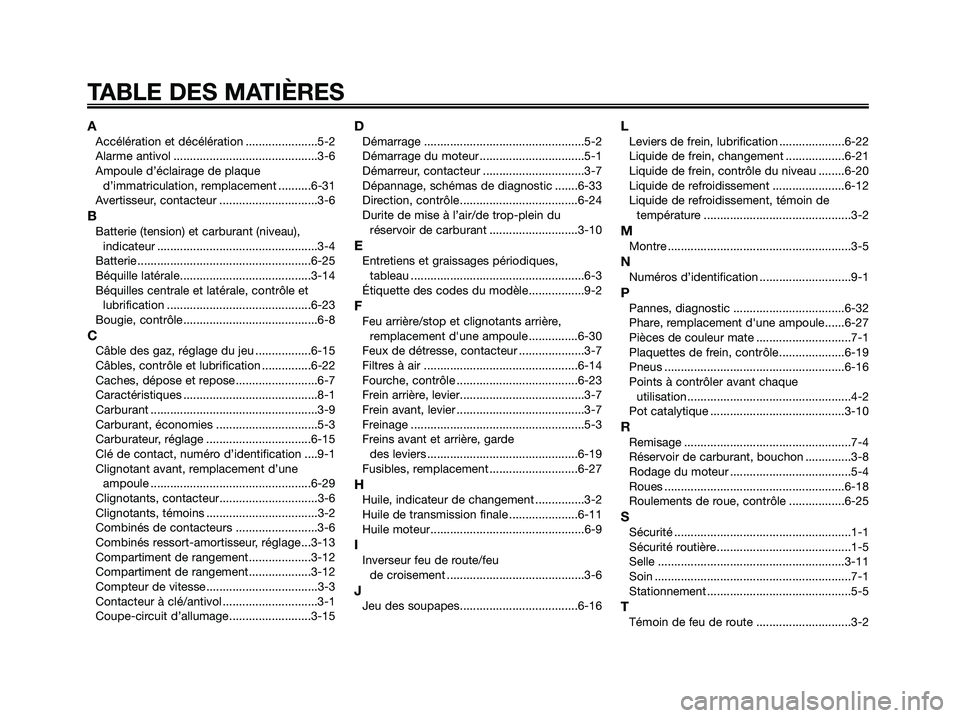

AAccélération et décélération ......................5-2
Alarme antivol ............................................3-6
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ..........6-31
Avertisseur, contacteur ..............................3-6
BBatterie (tension) et carburant (niveau),
indicateur .................................................3-4
Batterie .....................................................6-25
Béquille latérale........................................3-14
Béquilles centrale et latérale, contrôle et
lubrification ............................................6-23
Bougie, contrôle.........................................6-8
CCâble des gaz, réglage du jeu .................6-15
Câbles, contrôle et lubrification ...............6-22
Caches, dépose et repose.........................6-7
Caractéristiques .........................................8-1
Carburant ...................................................3-9
Carburant, économies ...............................5-3
Carburateur, réglage ................................6-15
Clé de contact, numéro d’identification ....9-1
Clignotant avant, remplacement d’une
ampoule .................................................6-29
Clignotants, contacteur..............................3-6
Clignotants, témoins ..................................3-2
Combinés de contacteurs .........................3-6
Combinés ressort-amortisseur, réglage...3-13
Compartiment de rangement...................3-12
Compartiment de rangement...................3-12
Compteur de vitesse..................................3-3
Contacteur à clé/antivol .............................3-1
Coupe-circuit d’allumage.........................3-15
DDémarrage .................................................5-2
Démarrage du moteur ................................5-1
Démarreur, contacteur ...............................3-7
Dépannage, schémas de diagnostic .......6-33
Direction, contrôle....................................6-24
Durite de mise à l’air/de trop-plein du
réservoir de carburant ...........................3-10
EEntretiens et graissages périodiques,
tableau .....................................................6-3
Étiquette des codes du modèle.................9-2
FFeu arrière/stop et clignotants arrière,
remplacement d'une ampoule ...............6-30
Feux de détresse, contacteur ....................3-7
Filtres à air ...............................................6-14
Fourche, contrôle .....................................6-23
Frein arrière, levier......................................3-7
Frein avant, levier .......................................3-7
Freinage .....................................................5-3
Freins avant et arrière, garde
des leviers ..............................................6-19
Fusibles, remplacement ...........................6-27
HHuile, indicateur de changement ...............3-2
Huile de transmission finale .....................6-11
Huile moteur...............................................6-9
IInverseur feu de route/feu
de croisement ..........................................3-6
JJeu des soupapes....................................6-16
LLeviers de frein, lubrification ....................6-22
Liquide de frein, changement ..................6-21
Liquide de frein, contrôle du niveau ........6-20
Liquide de refroidissement ......................6-12
Liquide de refroidissement, témoin de
température .............................................3-2
MMontre ........................................................3-5
NNuméros d’identification ............................9-1
PPannes, diagnostic ..................................6-32
Phare, remplacement d'une ampoule......6-27
Pièces de couleur mate .............................7-1
Plaquettes de frein, contrôle....................6-19
Pneus .......................................................6-16
Points à contrôler avant chaque
utilisation..................................................4-2
Pot catalytique .........................................3-10
RRemisage ...................................................7-4
Réservoir de carburant, bouchon ..............3-8
Rodage du moteur .....................................5-4
Roues .......................................................6-18
Roulements de roue, contrôle .................6-25
SSécurité ......................................................1-1
Sécurité routière .........................................1-5
Selle .........................................................3-11
Soin ............................................................7-1
Stationnement ............................................5-5
TTémoin de feu de route .............................3-2
TABLE DES MATIÈRES
5D8-F8199-F1.QXD 22/7/08 18:52 Página 84

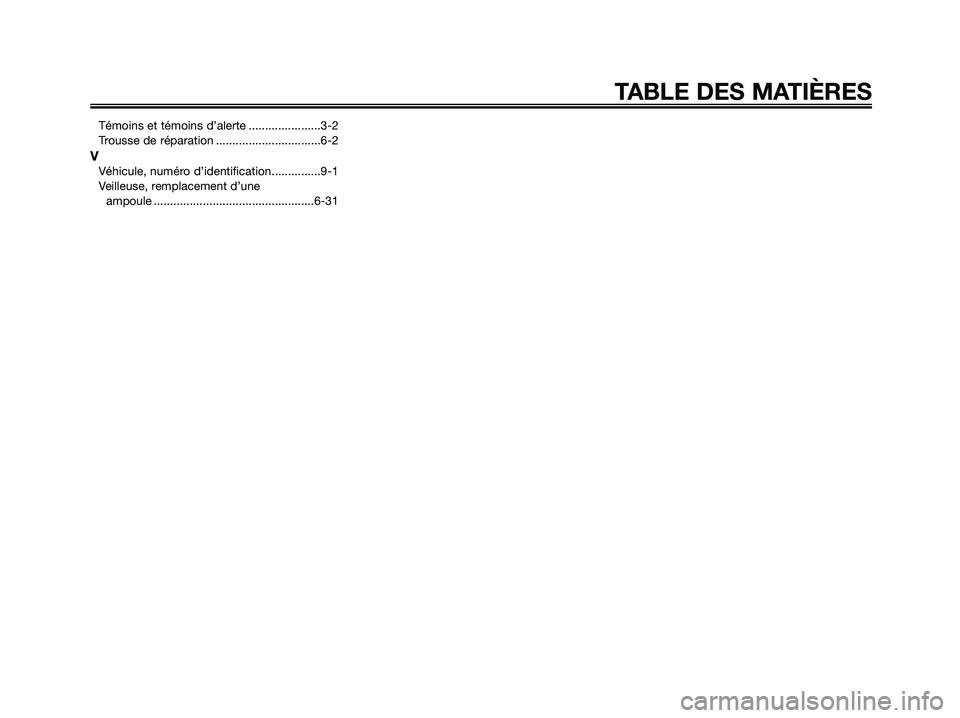

Témoins et témoins d’alerte ......................3-2
Trousse de réparation ................................6-2
VVéhicule, numéro d’identification...............9-1
Veilleuse, remplacement d’une
ampoule .................................................6-31
TABLE DES MATIÈRES
