search-Oktanzahl von 91 oder höher.
Wenn Klopfen (oder Klingeln) auftritt,
wechseln Sie zu einer anderen Kraft-
marke oder tanken Sie Super bleifrei.
Die Verwendung von bleifreiem Benzin
verlängert die Lebensdauer der Zünd-
kerze(n) und reduziert die Wartungsko-
sten.

GAU13440
Katalysator
Dieses Fahrzeug ist mit einem im
Schalldämpfer befindlichen Abgaska-
talysator ausgestattet.
WARNUNG

GWA10860
Die Auspuffanlage ist nach dem Be-
trieb heiß. Sicherstellen, daß die
Auspuffanlage abgekühlt ist, bevor
Sie irgendwelche Wartungsarbeiten
durchführen.
ACHTUNG:

GCA10700
Die folgenden Vorsichtsmaßnah-
men müssen beachtet werden, um
Feuergefahr oder andere Beschä-
digungen zu vermeiden.

Ausschließlich bleifreien Kraft-
stoff tanken. Der Gebrauch ver-
bleiten Kraftstoffs verursacht
unreparierbare Schäden am Ab-
gaskatalysator.

Das Fahrzeug niemals in der
Nähe möglicher Brandgefahren
parken, wie zum Beispiel bei
Gras oder anderen Stoffen, dieleicht brennbar sind.

Den Motor nicht über längere
Zeit im Leerlauf betreiben.

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

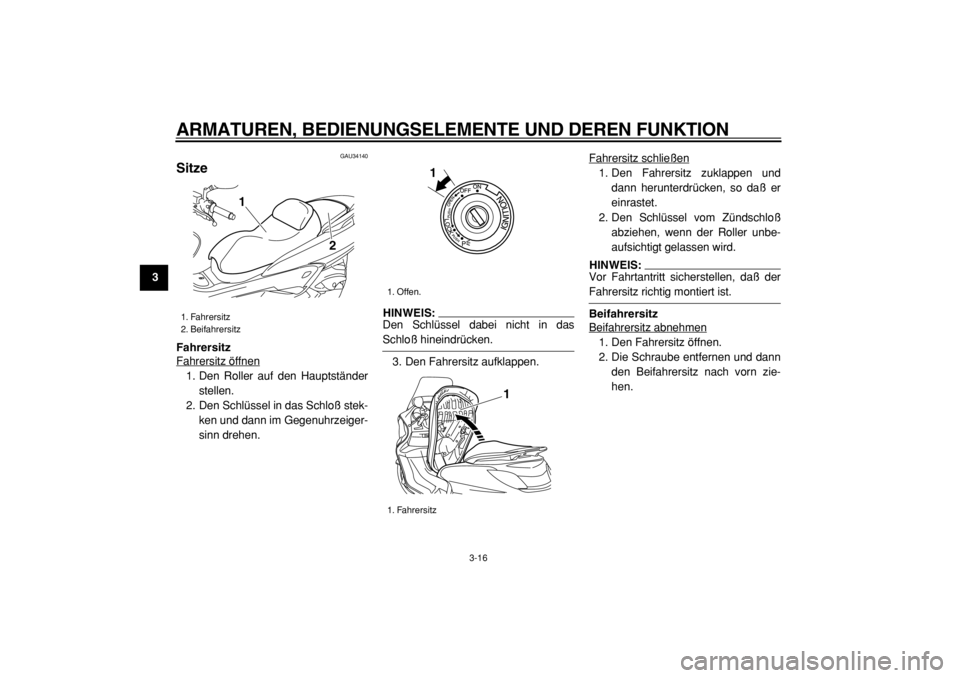

3-16
1
2
3
4
5
6
7
8
9

GAU34140
Sitze
Fahrersitz
Fahrersitz öffnen
1. Den Roller auf den Hauptständer
stellen.
2. Den Schlüssel in das Schloß stek-
ken und dann im Gegenuhrzeiger-
sinn drehen.
HINWEIS:
Den Schlüssel dabei nicht in das

Schloß hineindrücken.
3. Den Fahrersitz aufklappen.Fahrersitz schließen
1. Den Fahrersitz zuklappen und
dann herunterdrücken, so daß er
einrastet.
2. Den Schlüssel vom Zündschloß
abziehen, wenn der Roller unbe-
aufsichtigt gelassen wird.HINWEIS:
Vor Fahrtantritt sicherstellen, daß der

Fahrersitz richtig montiert ist.
Beifahrersitz
Beifahrersitz abnehmen
1. Den Fahrersitz öffnen.
2. Die Schraube entfernen und dann
den Beifahrersitz nach vorn zie-
hen.

1. Fahrersitz
2. Beifahrersitz
2 1

1. Offen.
1. Fahrersitz
1
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

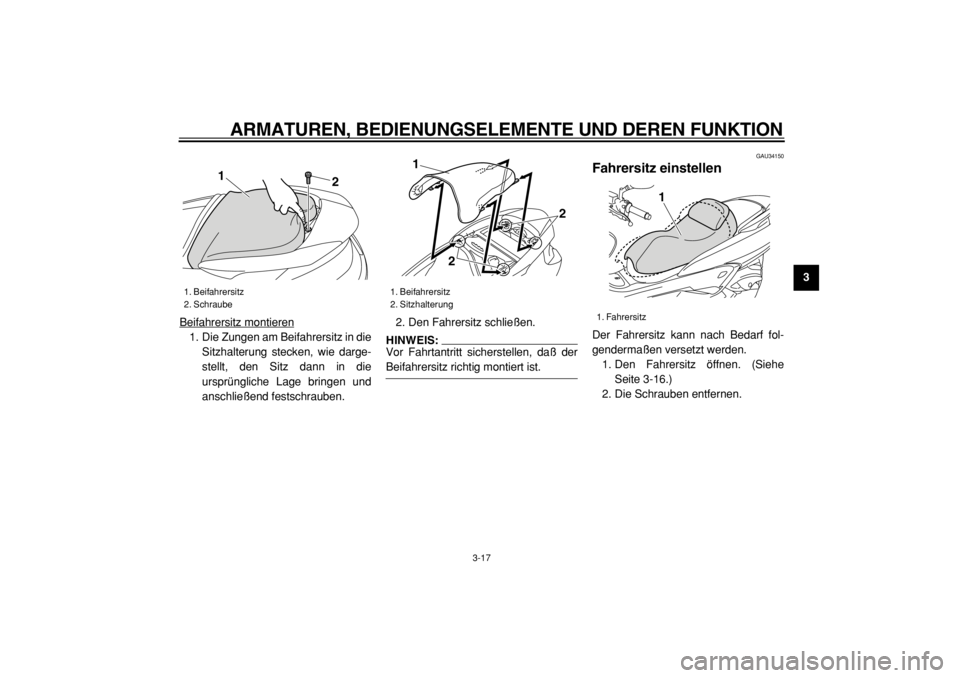

3-17
2
34
5
6
7
8
9
Beifahrersitz montieren
1. Die Zungen am Beifahrersitz in die
Sitzhalterung stecken, wie darge-
stellt, den Sitz dann in die
ursprüngliche Lage bringen und
anschließend festschrauben.2. Den Fahrersitz schließen.
HINWEIS:
Vor Fahrtantritt sicherstellen, daß der

Beifahrersitz richtig montiert ist.
GAU34150
Fahrersitz einstellen
Der Fahrersitz kann nach Bedarf fol-
gendermaßen versetzt werden.
1. Den Fahrersitz öffnen. (Siehe
Seite 3-16.)
2. Die Schrauben entfernen.
1. Beifahrersitz
2. Schraube
2 1

1. Beifahrersitz
2. Sitzhalterung
1
2
2

1. Fahrersitz
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

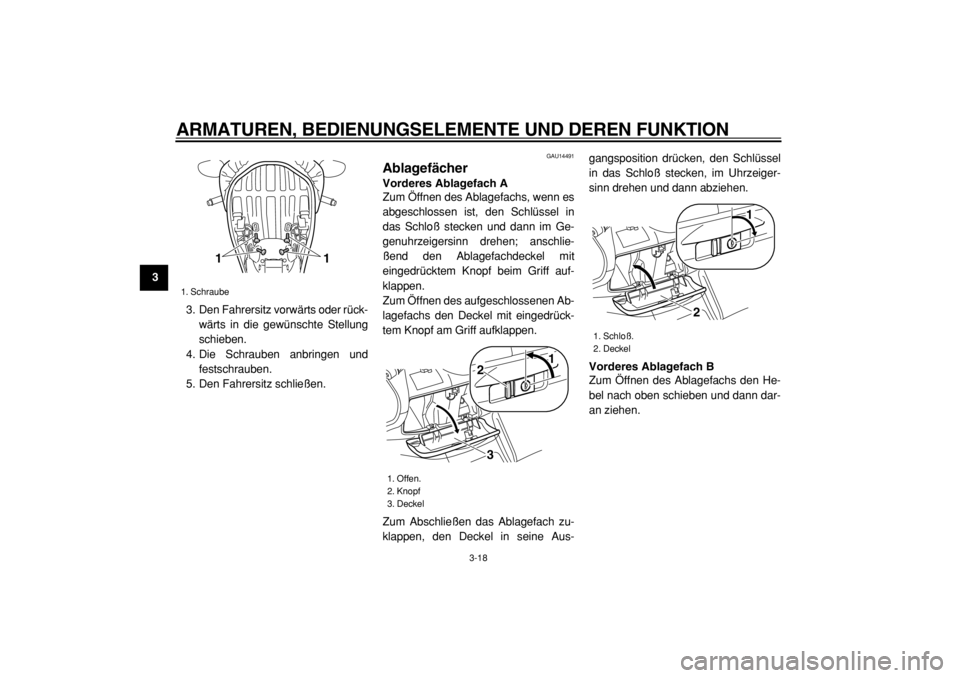

3-18
1
2
3
4
5
6
7
8
9
3. Den Fahrersitz vorwärts oder rück-
wärts in die gewünschte Stellung
schieben.
4. Die Schrauben anbringen und
festschrauben.
5. Den Fahrersitz schließen.

GAU14491
Ablagefächer
Vorderes Ablagefach A
Zum Öffnen des Ablagefachs, wenn es
abgeschlossen ist, den Schlüssel in
das Schloß stecken und dann im Ge-
genuhrzeigersinn drehen; anschlie-
ßend den Ablagefachdeckel mit
eingedrücktem Knopf beim Griff auf-
klappen.
Zum Öffnen des aufgeschlossenen Ab-
lagefachs den Deckel mit eingedrück-
tem Knopf am Griff aufklappen.
Zum Abschließen das Ablagefach zu-
klappen, den Deckel in seine Aus-gangsposition drücken, den Schlüssel
in das Schloß stecken, im Uhrzeiger-
sinn drehen und dann abziehen.
Vorderes Ablagefach B
Zum Öffnen des Ablagefachs den He-
bel nach oben schieben und dann dar-
an ziehen.

1. Schraube
11

1. Offen.
2. Knopf
3. Deckel
23
1

1. Schloß.
2. Deckel
2
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

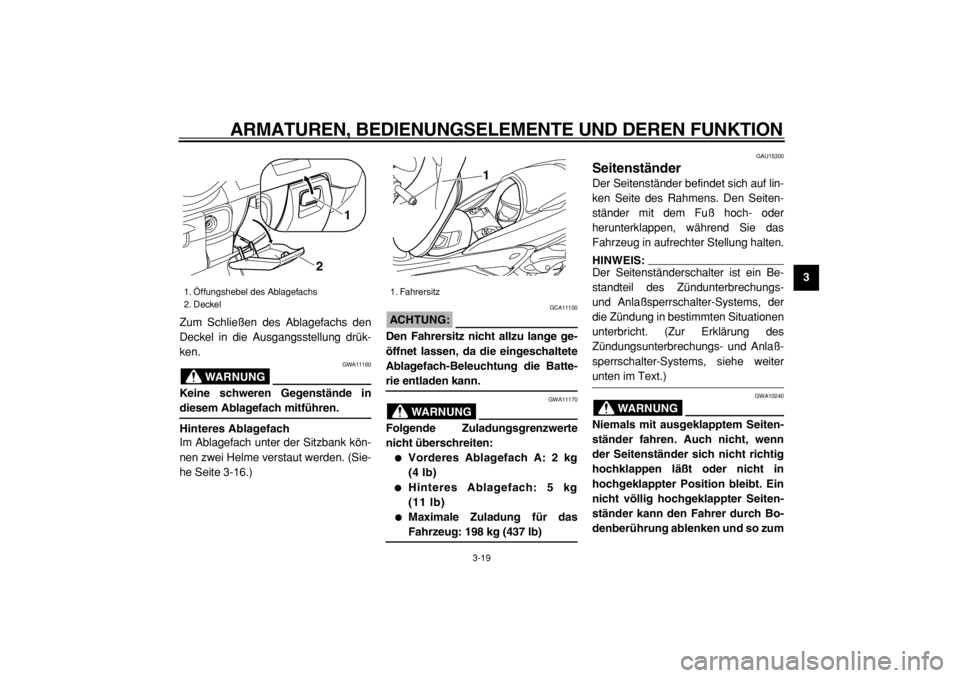

3-19
2
34
5
6
7
8
9
Zum Schließen des Ablagefachs den
Deckel in die Ausgangsstellung drük-
ken.
WARNUNG

GWA11160
Keine schweren Gegenstände in
diesem Ablagefach mitführen.
Hinteres Ablagefach
Im Ablagefach unter der Sitzbank kön-
nen zwei Helme verstaut werden. (Sie-
he Seite 3-16.)
ACHTUNG:

GCA11100
Den Fahrersitz nicht allzu lange ge-
öffnet lassen, da die eingeschaltete
Ablagefach-Beleuchtung die Batte-
rie entladen kann.
WARNUNG

GWA11170
Folgende Zuladungsgrenzwerte
nicht überschreiten:

Vorderes Ablagefach A: 2 kg
(4 lb)

Hinteres Ablagefach: 5 kg
(11 lb)

Maximale Zuladung für das
Fahrzeug: 198 kg (437 lb)
GAU15300
Seitenständer
Der Seitenständer befindet sich auf lin-
ken Seite des Rahmens. Den Seiten-
ständer mit dem Fuß hoch- oder
herunterklappen, während Sie das
Fahrzeug in aufrechter Stellung halten.
HINWEIS:
Der Seitenständerschalter ist ein Be-
standteil des Zündunterbrechungs-
und Anlaßsperrschalter-Systems, der
die Zündung in bestimmten Situationen
unterbricht. (Zur Erklärung des
Zündungsunterbrechungs- und Anlaß-
sperrschalter-Systems, siehe weiter

unten im Text.)
WARNUNG

GWA10240
Niemals mit ausgeklapptem Seiten-
ständer fahren. Auch nicht, wenn
der Seitenständer sich nicht richtig
hochklappen läßt oder nicht in
hochgeklappter Position bleibt. Ein
nicht völlig hochgeklappter Seiten-
ständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
1. Öffungshebel des Ablagefachs
2. Deckel
2
1

1. Fahrersitz
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
1
2
3
4
5
6
7
8
9Verlust der Kontrolle über das Fahr-
zeug führen. Yamaha hat den Sei-
tenständer mit einem
Zündunterbrechungsschalter ver-
sehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer
verhindert. Prüfen Sie deshalb das
System regelmäßig wie nachfol-
gend erläutert. Falls Störungen an
diesem System festgestellt werden,
das Fahrzeug umgehend von einer
Yamaha-Fachwerkstatt instand set-

zen lassen.
GAU15371
Zündunterbrechungs- u.
Anlaßsperrschalter-System
Das Zündunterbrechungs- und Anlaß-
sperrschalter-System umfaßt die Sei-
tenständer- und Bremslichtschalter und
erfüllt folgende Zwecke:

Es verhindert ein Anlassen des
Motors, wenn der Seitenständer
hochgeklappt ist, aber keine
Bremse betätigt wird.

Es verhindert ein Anlassen des
Motors bei betätigter Bremse, so-
lange der Seitenständer nicht
hochgeklappt wird.

Es schaltet die Zündung aus, falls
der Seitenständer bei laufendem
Motor ausgeklappt wird.
Die Funktion des Systems sollte regel-
mäßig auf nachfolgende Weise geprüft
werden.
WARNUNG

GWA10250
Falls eine Fehlfunktion auftritt, das
Fahrzeug vor der nächsten Fahrt
von einer Yamaha-Fachwerkstatt
überprüfen lassen.

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
2
34
5
6
7
8
9
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, daß der Motorstoppschalter eingeschaltet ist.
3. Den Schlüssel in die Anlaßstellung drehen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Startknopf drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller darf gefahren werden.
Diese Prüfung ist am verläßlichsten, wenn
sie bei warmem Motor durchgeführt wird.Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Bremsschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
JA NEIN JA NEIN NEIN JAHINWEIS:
