MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-26
2
3
4
5
67
8
9
Per aumentare la lunghezza del cavo
della leva di blocco freno posteriore, gi-
rare il dado di regolazione sulla pinza
freno posteriore in direzione (a). Per ri-
durre la lunghezza del cavo della leva
di blocco freno posteriore, girare il dado
di regolazione in direzione (b).
AVVERTENZA

HWA10650
Se non si riesce ad ottenere una re-
golazione corretta come descritto
sopra, affidare questa regolazione
ad un concessionario Yamaha.
HAU22390
Controllo delle pastiglie del
freno anteriore e del freno
posteriore
Si deve verificare il consumo delle pa-
stiglie del freno anteriore e del freno po-
steriore agli intervalli specificati nella
tabella della manutenzione periodica e
lubrificazione.
HAU22420
Pastiglie del freno anteriore

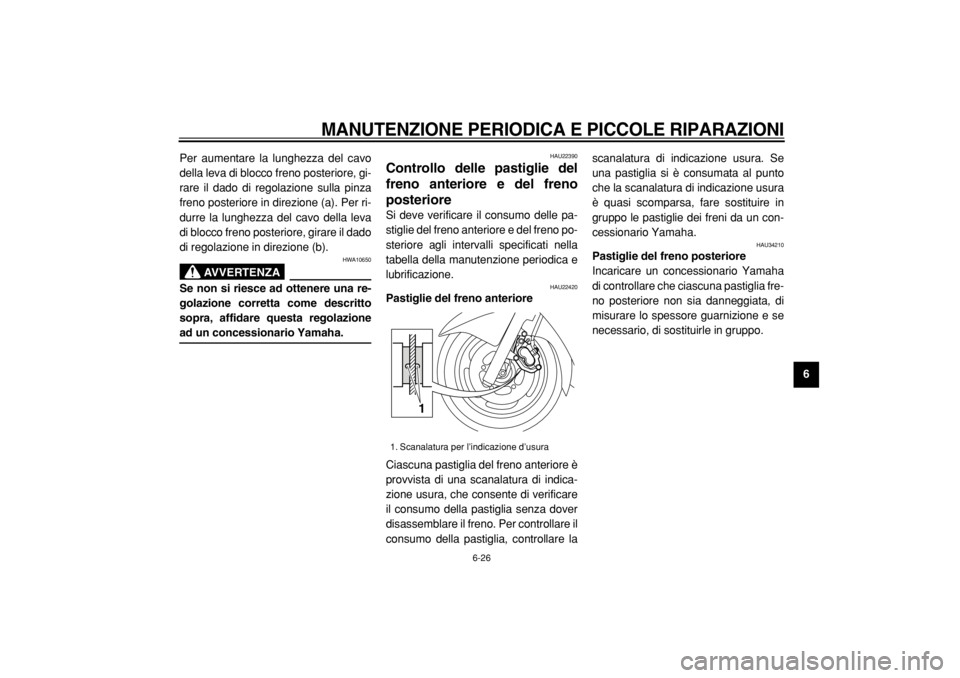

Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indica-
zione usura, che consente di verificare
il consumo della pastiglia senza dover
disassemblare il freno. Per controllare il
consumo della pastiglia, controllare lascanalatura di indicazione usura. Se
una pastiglia si è consumata al punto
che la scanalatura di indicazione usura
è quasi scomparsa, fare sostituire in
gruppo le pastiglie dei freni da un con-
cessionario Yamaha.
HAU34210
Pastiglie del freno posteriore
Incaricare un concessionario Yamaha
di controllare che ciascuna pastiglia fre-
no posteriore non sia danneggiata, di
misurare lo spessore guarnizione e se
necessario, di sostituirle in gruppo.
1. Scanalatura per l’indicazione d’usura
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-27
1
2
3
4
5
6
7
8
9

HAU22580
Controllo del livello del liquido
freni
Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido
freni può permettere la penetrazionedi aria nell’impianto dei freni, compro-
mettendo l’efficienza della frenata.
Prima di utilizzare il mezzo, controlla-
re che il livello del liquido freni sia su-
periore al riferimento del minimo e
rabboccare, se necessario. Un livello
basso del liquido freni può indicare
che le pastiglie freni sono consumate
e/o la presenza di perdite nell’impian-
to dei freni. Se il livello del liquido dei
freni è basso, controllare l’usura delle
pastiglie e verificare che non ci siano
perdite nell’impianto dei freni.
Rispettare le seguenti precauzioni:

Quando si controlla il livello del li-
quido, assicurarsi che la parte su-
periore del serbatoio del liquido
freni sia in piano.

Usare soltanto il liquido freni della
qualità consigliata, altrimenti le
guarnizioni di gomma possono
deteriorarsi, causando delle per-
dite e la diminuzione dell’efficien-
za della frenata.

Rabboccare con lo stesso tipo di
liquido freni. Eventuali miscela-
zioni possono causare una rea-
zione chimica pericolosa e la
diminuzione dell’efficienza della
frenata.

Evitare infiltrazioni d’acqua nel
serbatoio del liquido freni durante
il rifornimento. L’acqua causa una
notevole riduzione del punto di
ebollizione del liquido e può pro-
vocare l’effetto “vapor lock” (tam-
pone di vapore).

Il liquido dei freni può corrodere le
parti verniciate o di plastica. Puli-
re sempre immediatamente
l’eventuale liquido versato.

Dato che le pastiglie dei freni si
consumano, è normale che il li-
vello del liquido freni diminuisca
gradualmente. Tuttavia, se il livel-
lo cala improvvisamente, fare ac-
certare la causa da un

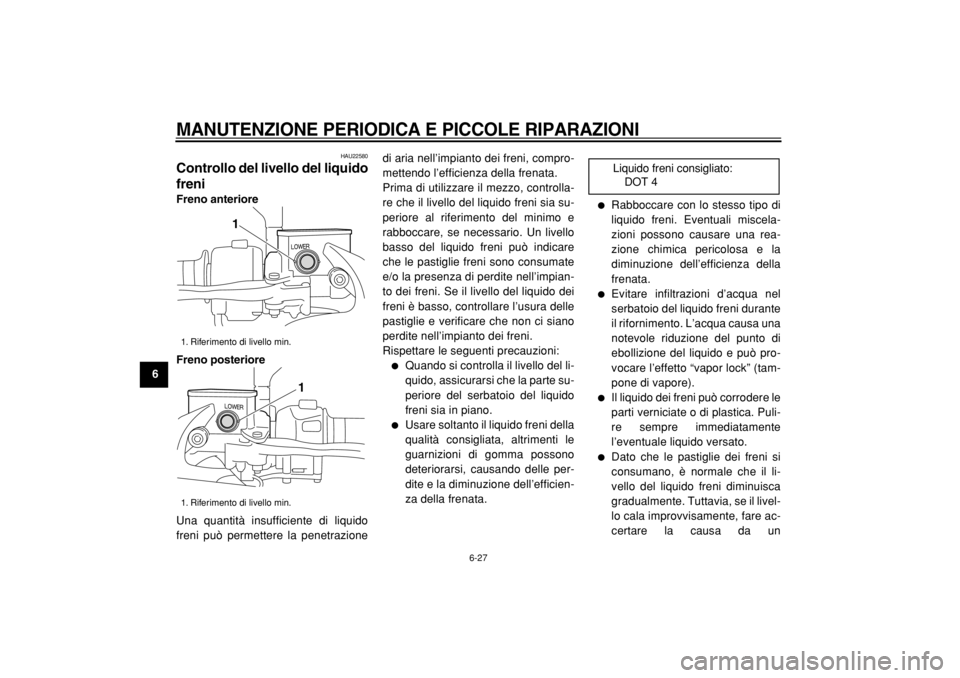

1. Riferimento di livello min.
1. Riferimento di livello min.
1
1

Liquido freni consigliato:
DOT 4

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-28
2
3
4
5
67
8
9
concessionario Yamaha.

HAU22730
Sostituzione del liquido freni
Fare cambiare il liquido freni da un con-
cessionario Yamaha agli intervalli spe-
cificati nella NOTA in fondo alla tabella
della manutenzione periodica e lubrifi-
cazione. Inoltre fare sostituire i paraolio
delle pompe freno e delle pinze, come
pure i tubi dell’impianto freni agli inter-
valli elencati qui di seguito, oppure se
presentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.

Tubi flessibili dei freni: Sostituire
ogni quattro anni.
HAU23100
Controllo e lubrificazione dei
cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di
comando e le condizioni dei cavi, e lu-
brificare le estremità dei cavi, se neces-
sario. Se un cavo è danneggiato o non
si muove agevolmente, farlo controllare
o sostituire da un concessionario
Yamaha.
AVVERTENZA

HWA10720
I danneggiamenti della guaina ester-
na possono influire negativamente
sul funzionamento corretto del cavo
e farebbero arrugginire il cavo inter-
no. Se il cavo è danneggiato, sosti-
tuirlo al più presto possibile per
prevenire condizioni di mancata si-
curezza.
Lubrificante consigliato:
Olio motore

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-29
1
2
3
4
5
6
7
8
9

HAU23110
Controllo e lubrificazione
della manopola e del cavo
dell’acceleratore
Prima di utilizzare il mezzo, controllare
sempre il funzionamento della mano-
pola dell’acceleratore. Inoltre, si deve
lubrificare o sostituire il cavo agli inter-
valli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU23170

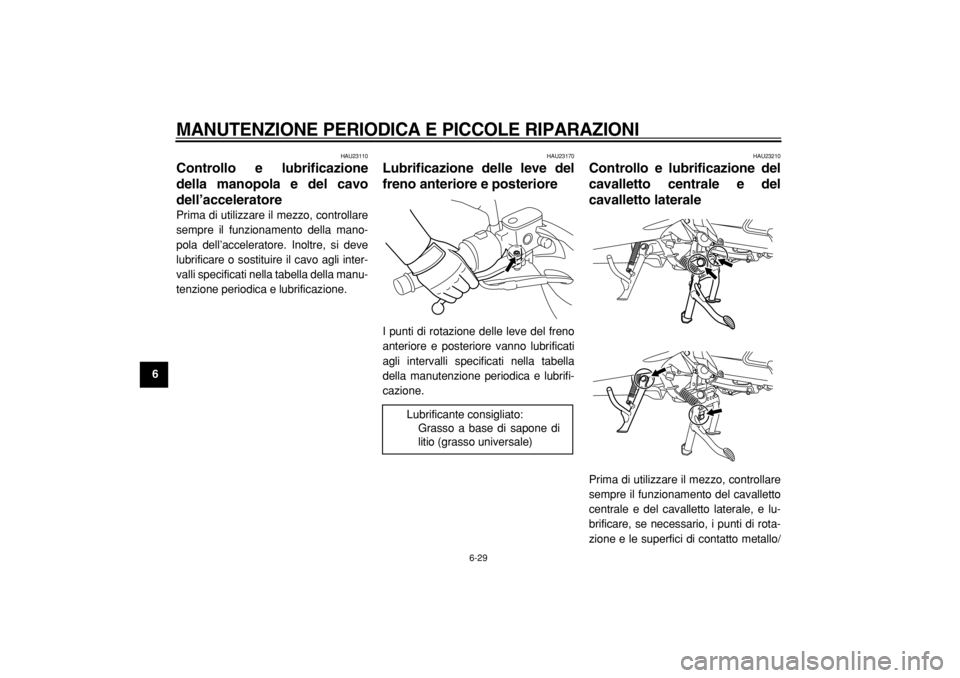

Lubrificazione delle leve del
freno anteriore e posteriore
I punti di rotazione delle leve del freno
anteriore e posteriore vanno lubrificati
agli intervalli specificati nella tabella
della manutenzione periodica e lubrifi-
cazione.
HAU23210
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto
centrale e del cavalletto laterale, e lu-
brificare, se necessario, i punti di rota-
zione e le superfici di contatto metallo/ Lubrificante consigliato:
Grasso a base di sapone di
litio (grasso universale)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-30
2
3
4
5
67
8
9
metallo.
AVVERTENZA

HWA10740
Se il cavalletto centrale o il cavallet-
to laterale non si alza e non si abbas-
sa agevolmente, farlo controllare o
riparare da un concessionario
Yamaha.
HAU23271
Controllo della forcella
Si devono controllare le condizioni ed il
funzionamento della forcella come se-
gue agli intervalli specificati nella tabel-
la della manutenzione periodica e
lubrificazione.
Per controllare le condizioni
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.
Controllare che gli steli della forcella
non presentino graffi, danneggiamenti
o eccessive perdite di olio.

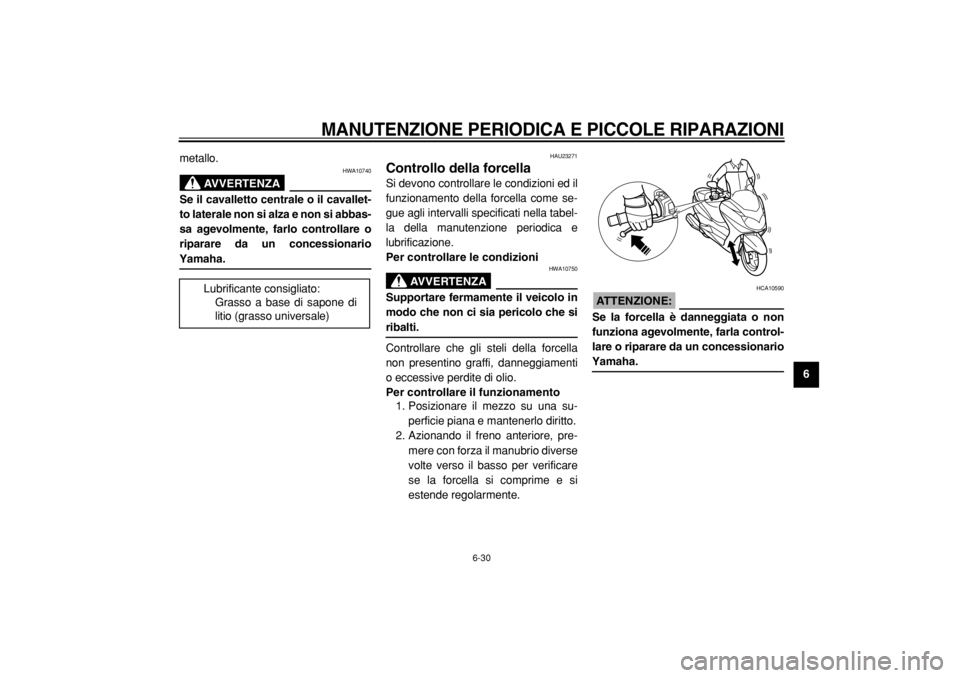

Per controllare il funzionamento
1. Posizionare il mezzo su una su-
perficie piana e mantenerlo diritto.
2. Azionando il freno anteriore, pre-
mere con forza il manubrio diverse
volte verso il basso per verificare
se la forcella si comprime e si
estende regolarmente.
ATTENZIONE:

HCA10590
Se la forcella è danneggiata o non
funziona agevolmente, farla control-
lare o riparare da un concessionario
Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di
litio (grasso universale)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-31
1
2
3
4
5
6
7
8
9

HAU23280
Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello
sterzo possono essere fonte di pericoli.
Pertanto si deve controllare il funziona-
mento dello sterzo come segue agli in-
tervalli specificati nella tabella della
manutenzione periodica e lubrificazio-
ne.
1. Posizionare un supporto sotto il
motore per alzare da terra la ruota
anteriore.
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.

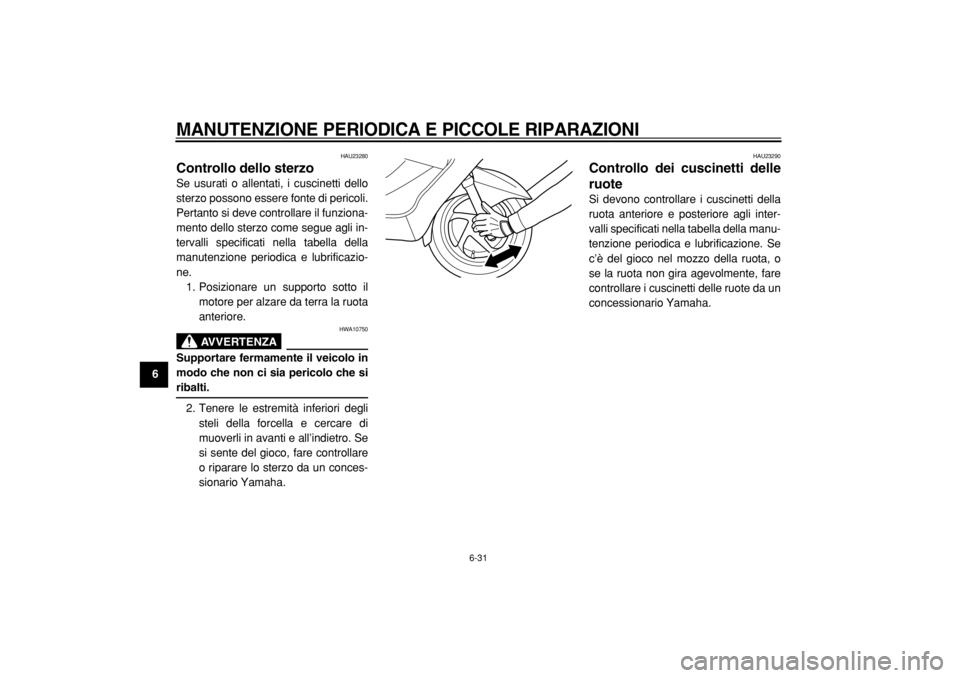

2. Tenere le estremità inferiori degli
steli della forcella e cercare di
muoverli in avanti e all’indietro. Se
si sente del gioco, fare controllare
o riparare lo sterzo da un conces-
sionario Yamaha.
HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della
ruota anteriore e posteriore agli inter-
valli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Se
c’è del gioco nel mozzo della ruota, o
se la ruota non gira agevolmente, fare
controllare i cuscinetti delle ruote da un
concessionario Yamaha.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-32
2
3
4
5
67
8
9

HAU34221

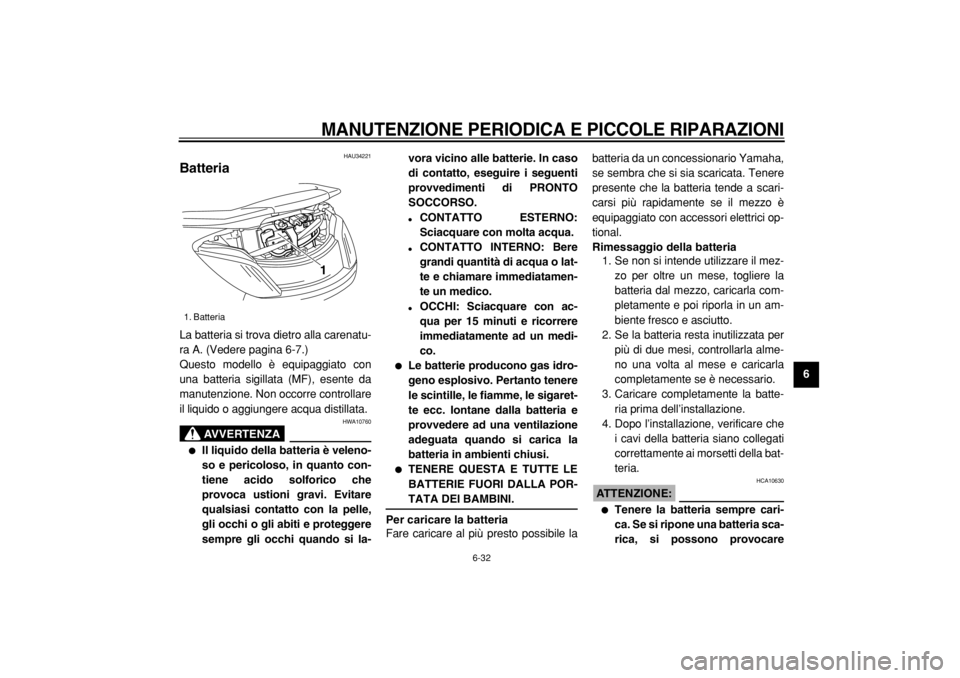

Batteria
La batteria si trova dietro alla carenatu-
ra A. (Vedere pagina 6-7.)
Questo modello è equipaggiato con
una batteria sigillata (MF), esente da
manutenzione. Non occorre controllare
il liquido o aggiungere acqua distillata.
AVVERTENZA

HWA10760

Il liquido della batteria è veleno-
so e pericoloso, in quanto con-
tiene acido solforico che
provoca ustioni gravi. Evitare
qualsiasi contatto con la pelle,
gli occhi o gli abiti e proteggere
sempre gli occhi quando si la-vora vicino alle batterie. In caso
di contatto, eseguire i seguenti
provvedimenti di PRONTO
SOCCORSO.

CONTATTO ESTERNO:
Sciacquare con molta acqua.

CONTATTO INTERNO: Bere
grandi quantità di acqua o lat-
te e chiamare immediatamen-
te un medico.

OCCHI: Sciacquare con ac-
qua per 15 minuti e ricorrere
immediatamente ad un medi-
co.

Le batterie producono gas idro-
geno esplosivo. Pertanto tenere
le scintille, le fiamme, le sigaret-
te ecc. lontane dalla batteria e
provvedere ad una ventilazione
adeguata quando si carica la
batteria in ambienti chiusi.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA POR-
TATA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile labatteria da un concessionario Yamaha,
se sembra che si sia scaricata. Tenere
presente che la batteria tende a scari-
carsi più rapidamente se il mezzo è
equipaggiato con accessori elettrici op-
tional.
Rimessaggio della batteria
1. Se non si intende utilizzare il mez-
zo per oltre un mese, togliere la
batteria dal mezzo, caricarla com-
pletamente e poi riporla in un am-
biente fresco e asciutto.
2. Se la batteria resta inutilizzata per
più di due mesi, controllarla alme-
no una volta al mese e caricarla
completamente se è necessario.
3. Caricare completamente la batte-
ria prima dell’installazione.
4. Dopo l’installazione, verificare che
i cavi della batteria siano collegati
correttamente ai morsetti della bat-
teria.
ATTENZIONE:

HCA10630

Tenere la batteria sempre cari-
ca. Se si ripone una batteria sca-
rica, si possono provocare
1. Batteria
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-33
1
2
3
4
5
6
7
8
9danni permanenti alla stessa.


Per caricare una batteria sigilla-
ta (MF), occorre un caricabatte-
ria speciale (a tensione
costante). L’utilizzo di un carica-
batteria convenzionale danneg-
gerebbe la batteria. Se non si ha
la possibilità di utilizzare un ca-
ricabatteria per batterie sigillate
(MF), farla caricare da un con-
cessionario Yamaha.
HAU34231
Sostituzione dei fusibili
La scatola del fusibile principale e la
scatola che contiene i fusibili dei circuiti
individuali si trovano dietro alla carena-
tura A. (Vedere pagina 6-7.)
Se brucia un fusibile, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spe-
gnere il circuito elettrico in questio-
ne.
2. Togliere il fusibile bruciato ed in-
stallarne uno nuovo dell’amperag-
gio secondo specifica.
NOTA:
Se il fusibile principale è bruciato, to-
gliere la maniglia per accedere al fusibi-
le principale. Dopo la sostituzione del
fusibile principale, installare la mani-

glia. (Vedere pagina 6-7.)

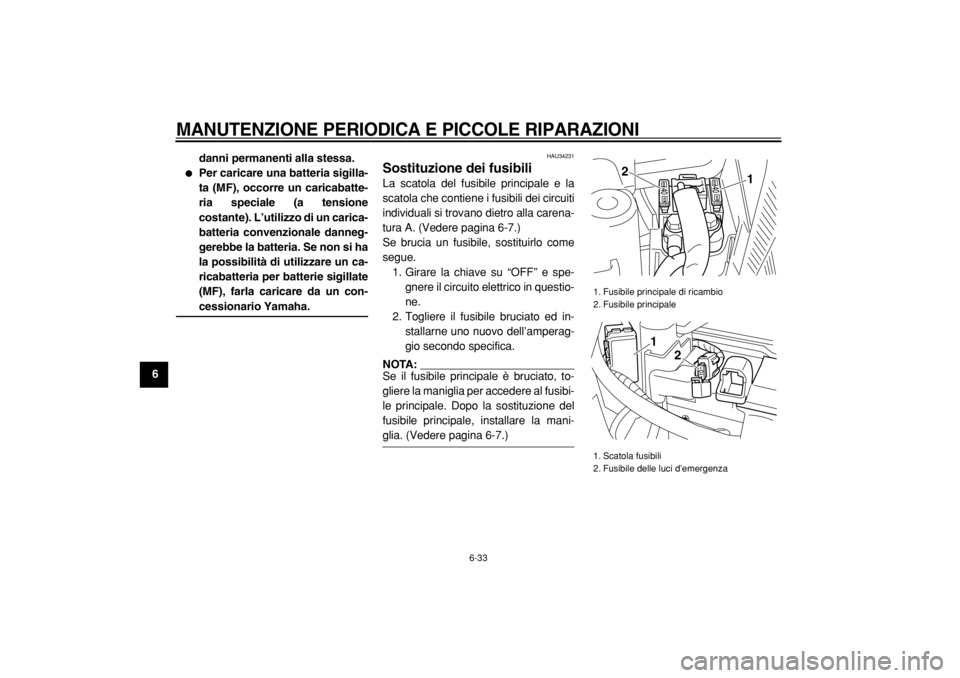

1. Fusibile principale di ricambio
2. Fusibile principale
1. Scatola fusibili
2. Fusibile delle luci d’emergenza
1
2
1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-34
2
3
4
5
67
8
9
ATTENZIONE:

HCA10640
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed even-
tualmente un incendio.
3. Girare la chiave su “ON” ed accen-dere il circuito elettrico in questio-
ne per controllare se
l’apparecchiatura elettrica funzio-
na.
4. Se il fusibile brucia subito imme-
diatamente, fare controllare l’im-
pianto elettrico da un
concessionario Yamaha.

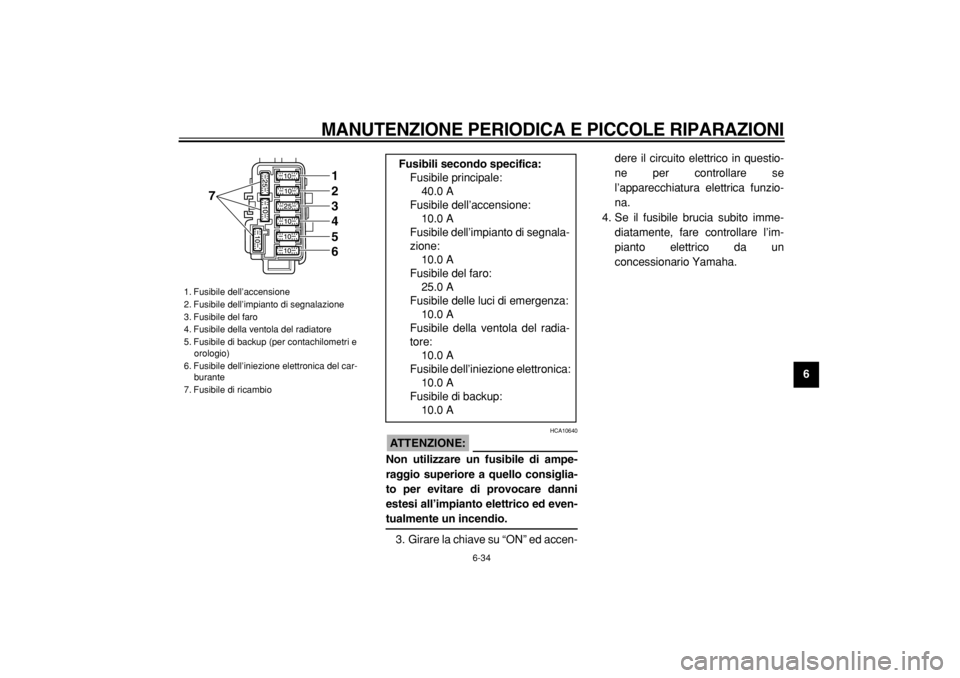

1. Fusibile dell’accensione
2. Fusibile dell’impianto di segnalazione
3. Fusibile del faro
4. Fusibile della ventola del radiatore
5. Fusibile di backup (per contachilometri e
orologio)
6. Fusibile dell’iniezione elettronica del car-
burante
7. Fusibile di ricambio
7
123456

Fusibili secondo specifica:
Fusibile principale:
40.0 A
Fusibile dell’accensione:
10.0 A
Fusibile dell’impianto di segnala-
zione:
10.0 A
Fusibile del faro:
25.0 A
Fusibile delle luci di emergenza:
10.0 A
Fusibile della ventola del radia-
tore:
10.0 A
Fusibile dell’iniezione elettronica:
10.0 A
Fusibile di backup:
10.0 A

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-35
1
2
3
4
5
6
7
8
9

HAU34240
Sostituzione di una lampadina
del faro
Questo modello è equipaggiato con
lampadine del faro al quarzo. Se una
lampadina faro brucia, farla sostituire
da un concessionario Yamaha e, se
necessario, fare regolare il fascio luce.
HAU24180
Fanalino posteriore/dello stop
Questo modello è equipaggiato con un
fanalino posteriore/dello stop a LED.
Se il fanalino posteriore/dello stop non
si accende, farla controllare da un con-
cessionario Yamaha.
HAU34250
Sostituzione di una lampadina
indicatore direzione o di una
lampadina luce ausiliaria
1. Posizionare lo scooter sul cavallet-
to centrale.
2. Togliere il pannello A. (Vedere
pagina 6-7.)
3. Togliere il parabrezza togliendo le
viti.
4. Togliere il gruppo dell’indicatore di
direzione anteriore e della luce au-
siliaria togliendo le viti.

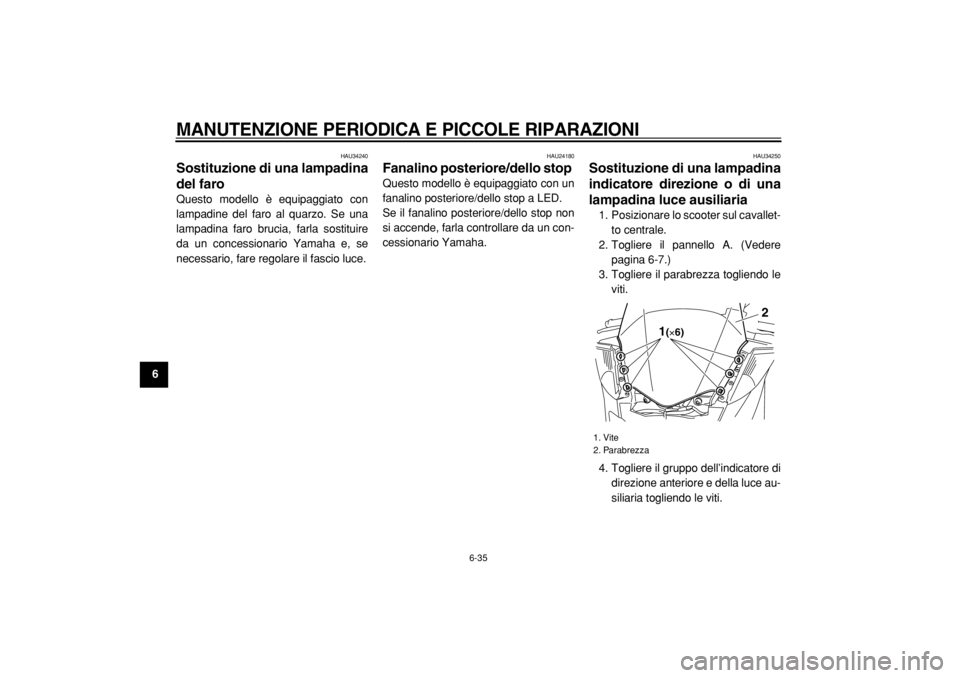

1. Vite
2. Parabrezza
1(×6)
2
