COMMANDES ET INSTRUMENTS
3-5
2
34
5
6
7
8
9

FAU11872
Compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du mo-
teur et de maintenir celle-ci dans la pla-
ge de puissance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie
une fois le cadran, puis retourne à zéro.
ATTENTION:

FCA10031
Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
Zone rouge : 8250 tr/mn et au-delà
FAU34133
Écran multifonction
AVERTISSEMENT

FWA12311
Veiller à effectuer tout réglage de
l’écran multifonction alors que le vé-
hicule est à l’arrêt.
L’écran multifonction affiche les élé-
ments suivants :

un afficheur du niveau de carbu-
rant

un afficheur de la température du
liquide de refroidissement

un compteur kilométrique (affi-
chant la distance totale parcourue)

deux totalisateurs journaliers (affi-
chant la distance parcourue de-
puis leur dernière remise à zéro)

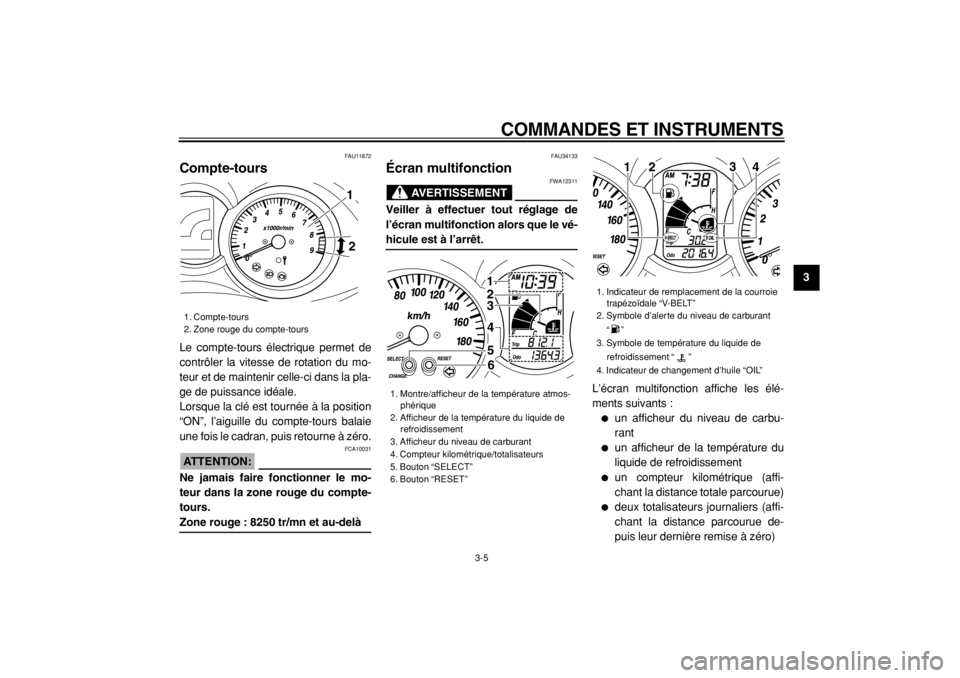

1. Compte-tours
2. Zone rouge du compte-tours
12

1. Montre/afficheur de la température atmos-
phérique
2. Afficheur de la température du liquide de
refroidissement
3. Afficheur du niveau de carburant
4. Compteur kilométrique/totalisateurs
5. Bouton “SELECT”
6. Bouton “RESET”1
2
3
4
5
6
1. Indicateur de remplacement de la courroie
trapézoïdale “V-BELT”
2. Symbole d’alerte du niveau de carburant
“ ”
3. Symbole de température du liquide de
refroidissement “ ”
4. Indicateur de changement d’huile “OIL”
123
4

COMMANDES ET INSTRUMENTS
3-6
1
2
3
4
5
6
7
8
9


un totalisateur de la réserve (affi-
chant la distance parcourue de-
puis que le segment inférieur de
l’afficheur du niveau de carburant
et le symbole d’alerte niveau de
carburant se sont mis à clignoter)

un système embarqué de diagnos-
tic de pannes

une montre

un afficheur de la température at-
mosphérique

indicateur de changement d’huile

un indicateur de remplacement de
la courroie trapézoïdale
N.B.:


Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons
de sélection “SELECT” et de remi-
se à zéro “RESET”.

Lorsque la clé est tournée à la po-
sition “ON”, tous les segments de
l’écran multifonction s’affichent
progressivement l’un après l’autre,
puis s’éteignent, en guise de test
du circuit électrique.
Compteur kilométrique et totalisa-
teurs
Appuyer sur le bouton de sélection
“SELECT” pour modifier l’affichage des
compteurs (compteur kilométrique
“ODO” et totalisateurs journaliers
“TRIP”) dans l’ordre suivant :
ODO
→
TRIP (haut)
→
TRIP (bas)
→
ODO
Lorsqu’il reste environ 2.8 L (0.74 US
gal) (0.62 Imp.gal) de carburant dans le
réservoir, le segment inférieur de l’affi-
cheur du niveau de carburant et le sym-
bole d’alerte du niveau de carburant se
mettent à clignoter, l’écran passe auto-
matiquement en mode d’affichage de la
réserve “TRIP F” et affiche la distance
parcourue à partir de cet instant. Dans
ce cas, l’affichage des compteurs
(compteur kilométrique et totalisateurs)
se modifie comme suit à la pression sur
le bouton de sélection “SELECT” :
TRIP F
→
TRIP (haut)
→
TRIP (bas)
→
ODO
→
TRIP FPour remettre un totalisateur à zéro, le
sélectionner en appuyant sur le bouton
de sélection “SELECT”, puis appuyer
sur le bouton de remise à zéro “RE-
SET” pendant au moins une seconde.
Si, une fois le plein de carburant effec-
tué, la remise à zéro du totalisateur de
la réserve n’est pas effectuée manuel-
lement, elle s’effectue automatique-
ment et l’affichage retourne au mode
affiché précédemment après que le vé-
hicule a parcouru une distance d’envi-
ron 5 km (3 mi).

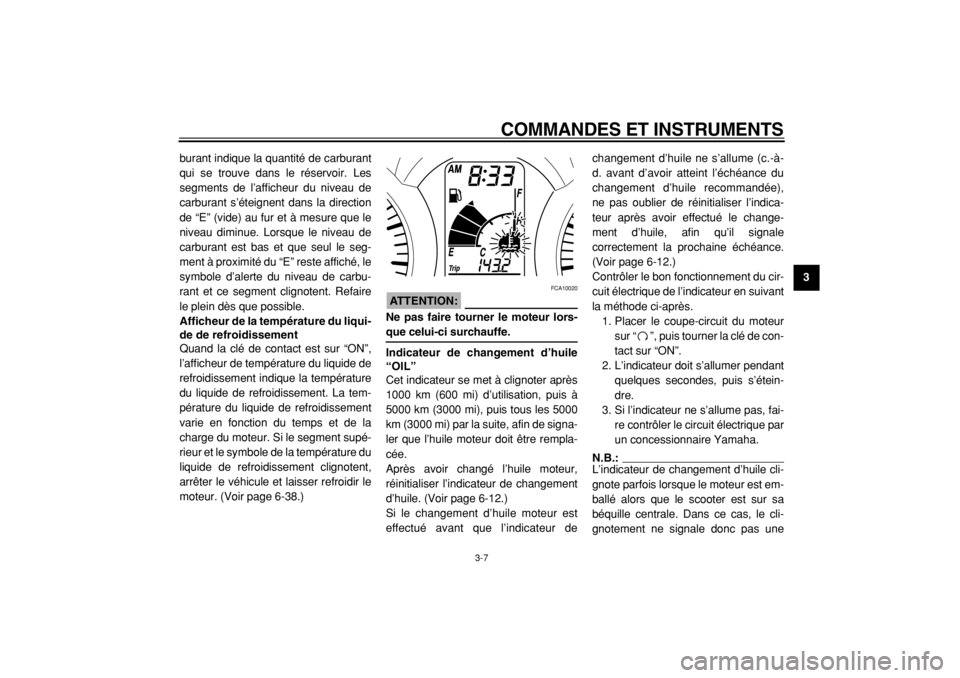

Afficheur du niveau de carburant
Lorsque la clé de contact est à la posi-
tion “ON”, l’afficheur du niveau de car-

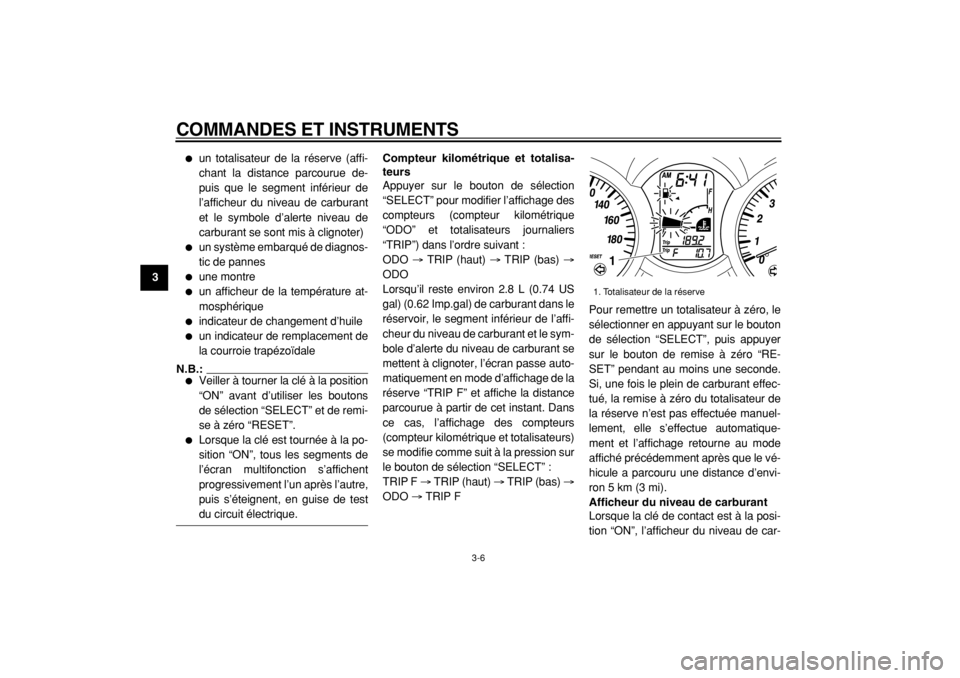

1. Totalisateur de la réserve
1

COMMANDES ET INSTRUMENTS
3-7
2
34
5
6
7
8
9
burant indique la quantité de carburant
qui se trouve dans le réservoir. Les
segments de l’afficheur du niveau de
carburant s’éteignent dans la direction
de “E” (vide) au fur et à mesure que le
niveau diminue. Lorsque le niveau de
carburant est bas et que seul le seg-
ment à proximité du “E” reste affiché, le
symbole d’alerte du niveau de carbu-
rant et ce segment clignotent. Refaire
le plein dès que possible.
Afficheur de la température du liqui-
de de refroidissement
Quand la clé de contact est sur “ON”,
l’afficheur de température du liquide de
refroidissement indique la température
du liquide de refroidissement. La tem-
pérature du liquide de refroidissement
varie en fonction du temps et de la
charge du moteur. Si le segment supé-
rieur et le symbole de la température du
liquide de refroidissement clignotent,
arrêter le véhicule et laisser refroidir le
moteur. (Voir page 6-38.)
ATTENTION:

FCA10020
Ne pas faire tourner le moteur lors-
que celui-ci surchauffe.
Indicateur de changement d’huile
“OIL”
Cet indicateur se met à clignoter après
1000 km (600 mi) d’utilisation, puis à
5000 km (3000 mi), puis tous les 5000
km (3000 mi) par la suite, afin de signa-
ler que l’huile moteur doit être rempla-
cée.
Après avoir changé l’huile moteur,
réinitialiser l’indicateur de changement
d’huile. (Voir page 6-12.)
Si le changement d’huile moteur est
effectué avant que l’indicateur dechangement d’huile ne s’allume (c.-à-
d. avant d’avoir atteint l’échéance du
changement d’huile recommandée),
ne pas oublier de réinitialiser l’indica-
teur après avoir effectué le change-
ment d’huile, afin qu’il signale
correctement la prochaine échéance.
(Voir page 6-12.)
Contrôler le bon fonctionnement du cir-
cuit électrique de l’indicateur en suivant
la méthode ci-après.
1. Placer le coupe-circuit du moteur
sur “ ”, puis tourner la clé de con-
tact sur “ON”.
2. L’indicateur doit s’allumer pendant
quelques secondes, puis s’étein-
dre.
3. Si l’indicateur ne s’allume pas, fai-
re contrôler le circuit électrique par
un concessionnaire Yamaha.
N.B.:
L’indicateur de changement d’huile cli-
gnote parfois lorsque le moteur est em-
ballé alors que le scooter est sur sa
béquille centrale. Dans ce cas, le cli-
gnotement ne signale donc pas une

COMMANDES ET INSTRUMENTS
3-8
1
2
3
4
5
6
7
8
9

anomalie.
Indicateur de remplacement de la
courroie trapézoïdale “V-BELT”
Cet indicateur se met à clignoter tous
les 20000 km (12000 mi) pour signaler
qu’il est nécessaire de remplacer la
courroie trapézoïdale.
Contrôler le bon fonctionnement du cir-
cuit électrique de l’indicateur en suivant
la méthode ci-après.
1. Tourner la clé sur “ON” et s’assu-
rer que le coupe-circuit du moteur
est placé sur “ ”.
2. Si l’indicateur ne s’allume pas, fai-
re contrôler le circuit électrique par
un concessionnaire Yamaha.
Système embarqué de diagnostic
de pannes
Ce modèle est équipé d’un système
embarqué de diagnostic de pannes
surveillant divers circuits électriques.
Si l’un de ces circuits est défectueux,
l’écran multifonction affiche de façon
répétée un code d’erreur composé de
deux chiffres (par exemple : 12, 13, 14).
Quand l’écran multifonction affiche uncode d’erreur, noter le nombre, puis fai-
re contrôler le véhicule par un conces-
sionnaire Yamaha.
ATTENTION:

FCA11790
Quand l’écran multifonction affiche
un code d’erreur, il convient de faire
contrôler le véhicule le plus rapide-
ment possible afin d’éviter tout en-
dommagement du moteur.
Le système de l’immobilisateur antivol
est surveillé par un système embarqué
de diagnostic de pannes.
Lorsque l’un des circuits de l’immobili-
sateur est défectueux, le témoin de
l’immobilisateur antivol se met à cligno-
ter, puis l’écran multifonction affiche un
code d’erreur composé de deux chif-
fres (par exemple : 51, 52, 53) après
que la clé de contact est tournée sur
“ON”.
N.B.:
Le code d’erreur 52 pourrait signaler
des interférences dans la transmission
des signaux. Lorsque ce code d’erreur

s’affiche, procéder comme suit :1. Mettre le moteur en marche à
l’aide de la clé d’enregistrement de
codes.
N.B.:
S’assurer qu’aucune autre clé d’un sys-
tème d’immobilisateur antivol ne soit à
proximité du contacteur à clé. Cela si-
gnifie entre autres qu’il convient de pas
attacher plus d’une clé de véhicule pro-
tégé par un immobilisateur au même
trousseau de clés. En effet, la présence
d’une autre clé pourrait troubler la
transmission des signaux, et par là em-

pêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le
couper, puis tenter de le remettre
en marche avec chacune des clés
conventionnelles.
3. Si le moteur ne se met pas en mar-
che avec l’une ou les deux clés
conventionnelles, il faut confier le
véhicule ainsi que la clé d’enregis-
trement et les clés conventionnel-
les à un concessionnaire Yamaha
en vue du réenregistrement de ces
dernières.

COMMANDES ET INSTRUMENTS
3-9
2
34
5
6
7
8
9
Quand l’écran multifonction affiche un
code d’erreur, noter le nombre, puis fai-
re contrôler le véhicule par un conces-
sionnaire Yamaha.
Montre
Pour régler la montre :
1. Appuyer à la fois sur le bouton
“SELECT” et le bouton “RESET”
pendant au moins deux secondes.
2. Une fois que l’affichage des heu-
res clignote, régler les heures en
appuyant sur le bouton “RESET”.
3. Appuyer sur le bouton “SELECT”.
L’affichage des minutes se met à
clignoter.
4. Régler les minutes en appuyant
sur le bouton “RESET”.
5. Appuyer sur le bouton “SELECT”,
puis le relâcher pour que la montre
se mette en marche. Appuyer pen-
dant au moins deux secondes sur
le bouton “SELECT” pour faire
passer l’affichage de la montre à
l’affichage de la température de la
température atmosphérique.
Afficheur de la température atmos-
phérique
L’afficheur indique la température at-
mosphérique de –10 °C à 50 °C par in-
créments de 1 °C. La température
affichée peut varier quelque peu de la
température atmosphérique réelle. Ap-
puyer pendant au moins deux secon-
des sur le bouton “SELECT” pour faire
passer l’affichage de la température de
la température atmosphérique à l’affi-
chage de la montre.
N.B.:


Lorsque la température atmos-
phérique descend en dessous de
–10 °C, l’écran n’affiche plus que
“–10 °C”.

Lorsque la température atmosphé-
rique dépasse 50 °C, l’écran n’affi-
che plus que “50 °C”.

Le relevé de la température risque
d’être faussé lors de la conduite à
vitesse réduite (moins de 20 km/h
environ) ou lors des arrêts aux
feux rouges, passages à niveau,
etc.
FAU12330
Alarme antivol (en option)
Les concessionnaires Yamaha peu-
vent équiper cette moto d’une alarme
antivol, disponible en option. Pour plus
d’informations à ce sujet, s’adresser à
son concessionnaire Yamaha.

COMMANDES ET INSTRUMENTS
3-10
1
2
3
4
5
6
7
8
9

FAU12343

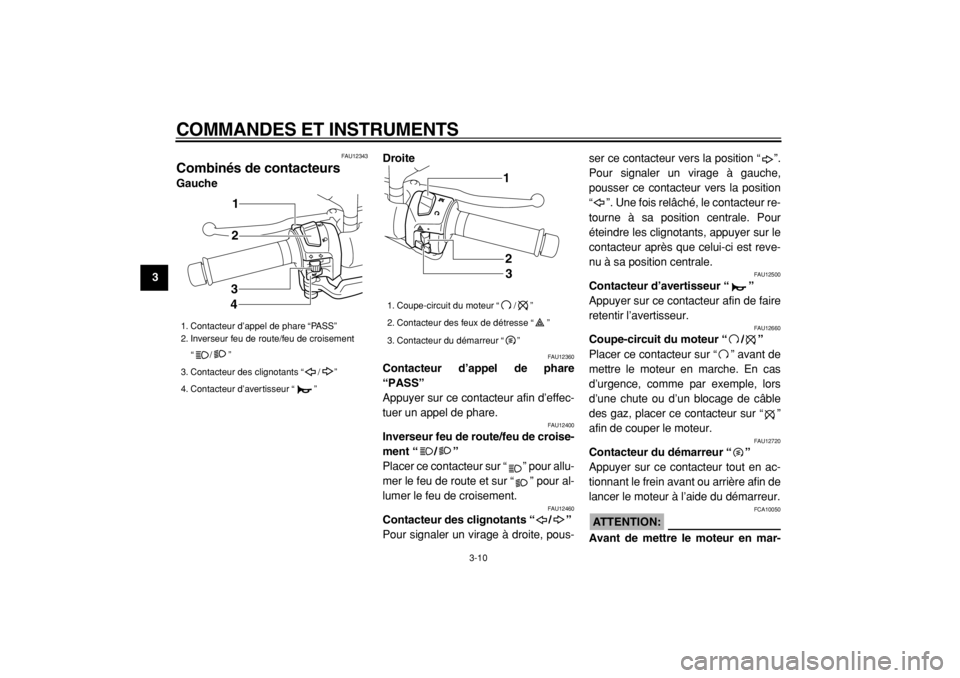

Combinés de contacteurs
GaucheDroite
FAU12360
Contacteur d’appel de phare
“PASS”
Appuyer sur ce contacteur afin d’effec-
tuer un appel de phare.
FAU12400
Inverseur feu de route/feu de croise-
ment “/”
Placer ce contacteur sur “ ” pour allu-
mer le feu de route et sur “ ” pour al-
lumer le feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pous-ser ce contacteur vers la position “ ”.
Pour signaler un virage à gauche,
pousser ce contacteur vers la position
“ ”. Une fois relâché, le contacteur re-
tourne à sa position centrale. Pour
éteindre les clignotants, appuyer sur le
contacteur après que celui-ci est reve-
nu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire
retentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “ ” avant de
mettre le moteur en marche. En cas
d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble
des gaz, placer ce contacteur sur “ ”
afin de couper le moteur.
FAU12720
Contacteur du démarreur “”
Appuyer sur ce contacteur tout en ac-
tionnant le frein avant ou arrière afin de
lancer le moteur à l’aide du démarreur.
ATTENTION:

FCA10050
Avant de mettre le moteur en mar-
1. Contacteur d’appel de phare “PASS”
2. Inverseur feu de route/feu de croisement
“ / ”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
1
2
3
4

1. Coupe-circuit du moteur “ / ”
2. Contacteur des feux de détresse “ ”
3. Contacteur du démarreur “ ”1
2
3

COMMANDES ET INSTRUMENTS
3-11
2
34
5
6
7
8
9 che, il convient de lire les instruc-
tions de mise en marche figurant à la

page 5-1.
FAU12731
Contacteur des feux de détresse
“”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cli-
gnotement simultané de tous les
clignotants.
Les feux de détresse s’utilisent en cas
d’urgence ou pour avertir les autres
automobilistes du stationnement du vé-
hicule à un endroit pouvant représenter
un danger.
ATTENTION:

FCA10060
Ne pas laisser les feux de détresse
trop longtemps allumés, car la batte-
rie pourrait se décharger.

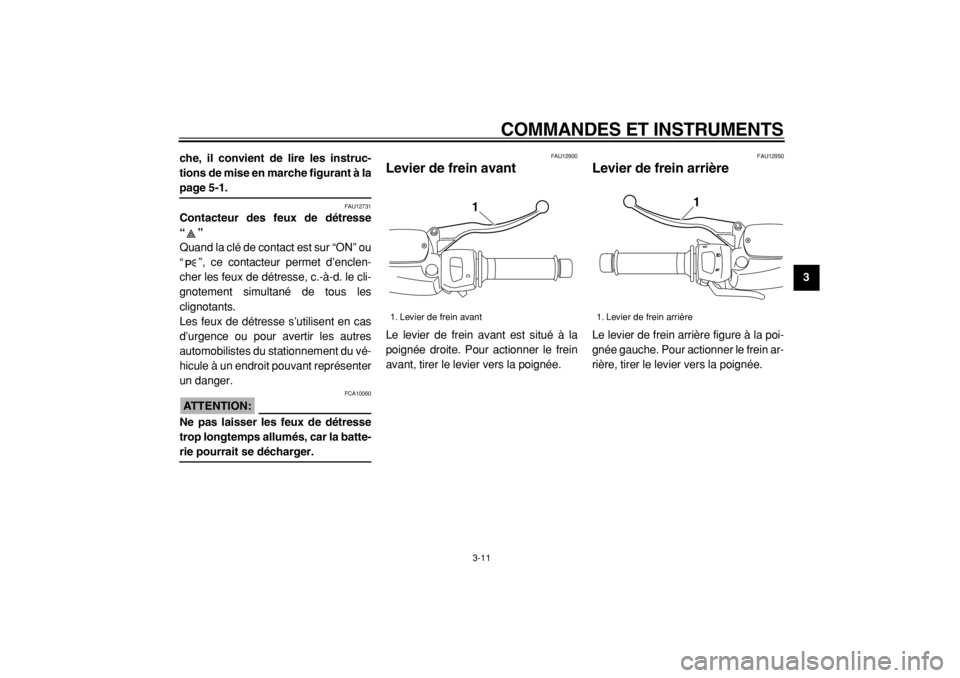

FAU12900
Levier de frein avant
Le levier de frein avant est situé à la
poignée droite. Pour actionner le frein
avant, tirer le levier vers la poignée.
FAU12950
Levier de frein arrière
Le levier de frein arrière figure à la poi-
gnée gauche. Pour actionner le frein ar-
rière, tirer le levier vers la poignée.
1. Levier de frein avant1
1. Levier de frein arrière
1

COMMANDES ET INSTRUMENTS
3-12
1
2
3
4
5
6
7
8
9

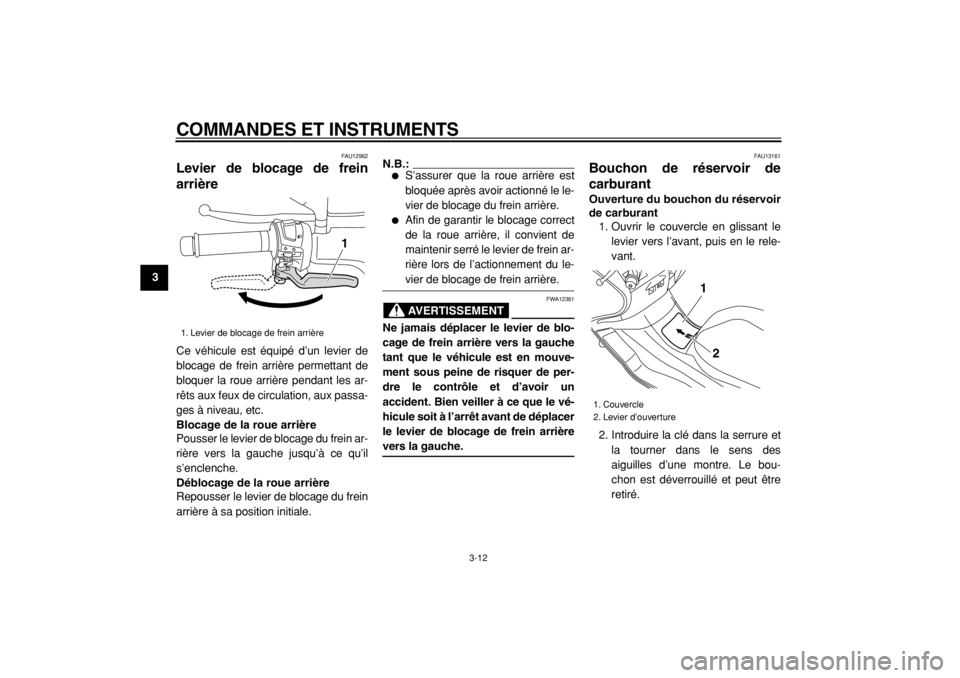

FAU12962
Levier de blocage de frein
arrière
Ce véhicule est équipé d’un levier de
blocage de frein arrière permettant de
bloquer la roue arrière pendant les ar-
rêts aux feux de circulation, aux passa-
ges à niveau, etc.
Blocage de la roue arrière
Pousser le levier de blocage du frein ar-
rière vers la gauche jusqu’à ce qu’il
s’enclenche.
Déblocage de la roue arrière
Repousser le levier de blocage du frein
arrière à sa position initiale.
N.B.:


S’assurer que la roue arrière est
bloquée après avoir actionné le le-
vier de blocage du frein arrière.

Afin de garantir le blocage correct
de la roue arrière, il convient de
maintenir serré le levier de frein ar-
rière lors de l’actionnement du le-
vier de blocage de frein arrière.
AVERTISSEMENT

FWA12361
Ne jamais déplacer le levier de blo-
cage de frein arrière vers la gauche
tant que le véhicule est en mouve-
ment sous peine de risquer de per-
dre le contrôle et d’avoir un
accident. Bien veiller à ce que le vé-
hicule soit à l’arrêt avant de déplacer
le levier de blocage de frein arrière
vers la gauche.
FAU13161
Bouchon de réservoir de
carburant
Ouverture du bouchon du réservoir
de carburant
1. Ouvrir le couvercle en glissant le
levier vers l’avant, puis en le rele-
vant.
2. Introduire la clé dans la serrure et
la tourner dans le sens des
aiguilles d’une montre. Le bou-
chon est déverrouillé et peut être
retiré.
1. Levier de blocage de frein arrière
1

1. Couvercle
2. Levier d’ouverture
2 1

COMMANDES ET INSTRUMENTS
3-13
2
34
5
6
7
8
9 Repose du bouchon du réservoir de
carburant
1. Aligner les repères d’alignement,
remettre le bouchon du réservoir
de carburant dans l’orifice du rése-
rvoir, puis appuyer sur le bouchon.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à
sa position initiale, puis la retirer.
3. Refermer le couvercle.
AVERTISSEMENT

FWA11120
S’assurer que le bouchon du rése-
rvoir de carburant est correctement
installé et verrouillé avant de dé-
marrer.
FAU13210
Carburant
S’assurer que le niveau de carburant
est suffisant. Remplir le réservoir de
carburant jusqu’à l’extrémité inférieure
du tube de remplissage, comme illus-
tré.
AVERTISSEMENT

FWA10880

Ne pas remplir le réservoir de
carburant à l’excès, sinon le car-
burant risque de déborder lors-
qu’il chauffe et se dilate.

Éviter d’en renverser sur le mo-
1. Bouchon du réservoir de carburant
1. Repères d’alignement
1
1

1. Tube de remplissage du réservoir de car-
burant
2. Niveau de carburant
21

COMMANDES ET INSTRUMENTS
3-14
1
2
3
4
5
6
7
8
9

teur chaud.
ATTENTION:

FCA10070
Essuyer immédiatement toute cou-
lure de carburant à l’aide d’un chif-
fon propre, sec et doux. En effet, le
carburant risque d’abîmer les surfa-
ces peintes ou les pièces en plasti-
que.
FAU33520
ATTENTION:

FCA11400
Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb endommagerait grave-
ment certaines pièces du moteur,
telles que les soupapes, les seg-
ments, ainsi que le système
d’échappement.
Ce moteur Yamaha fonctionne à l’es-
sence ordinaire sans plomb d’un indice
d’octane recherche de 91 ou plus. Si un
cognement ou un cliquetis survient, uti-
liser une marque d’essence différente
ou une essence super sans plomb.
L’essence sans plomb prolonge la du-
rée de service des bougies et réduit les
frais d’entretien.
FAU13440
Pot catalytique
Le pot d’échappement est équipé d’un
pot catalytique.
AVERTISSEMENT

FWA10860
Le système d’échappement est
chaud lorsque le moteur a tourné.
S’assurer que le système d’échap-
pement est refroidi avant d’effectuer
tout travail sur le véhicule.
ATTENTION:

FCA10700
Prendre les précautions suivantes
afin d’éviter tout risque d’incendie
ou d’endommagement.

Utiliser uniquement de l’essen-
ce sans plomb. L’utilisation
d’essence avec plomb va en-
dommager irrémédiablement le
pot catalytique.

Ne jamais garer le véhicule à
proximité d’objets ou matériaux
posant un risque d’incendie, tel
que de l’herbe ou d’autres ma-
tières facilement inflammables.

Ne pas laisser tourner le moteur
Carburant recommandé :
ESSENCE ORDINAIRE
SANS PLOMB EXCLUSIVE-
MENT
Capacité du réservoir de carbu-
rant :
14.0 L (3.70 US gal)
(3.08 Imp.gal)
