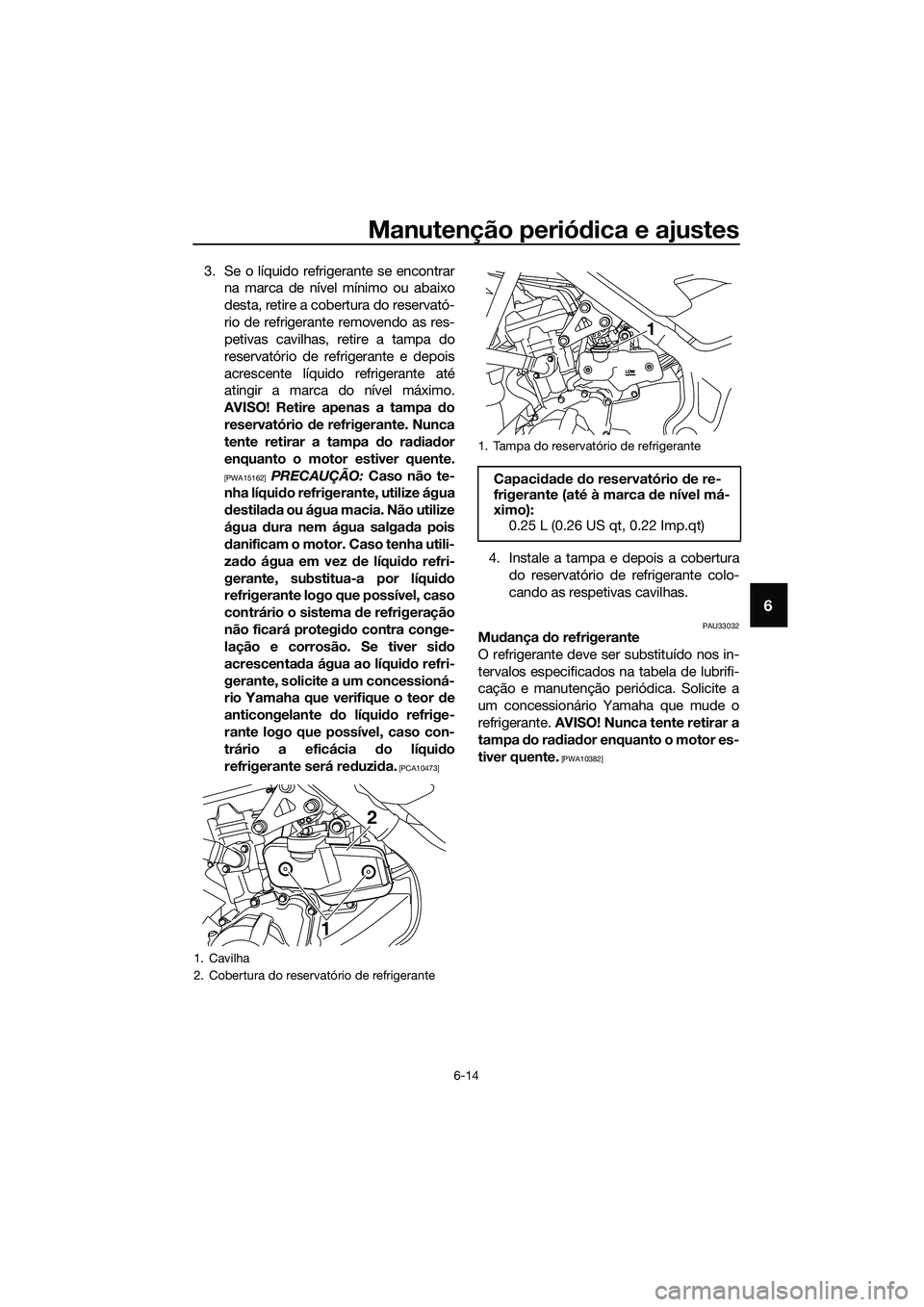

YAMAHA MT-03 2018 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-14
6
3. Se o líquido refrigerante se encontrar
na marca de nível mínimo ou abaixo
desta, retire a cobertura do reservató-
rio de refrigerante removendo as res-
petivas cavilhas, retire a tampa do
reservatório de refrigerante e depois
acrescente líquido refrigerante até
atingir a marca do nível máximo.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa d o radia dor
enquanto o motor estiver quente.
[PWA15162] PRECAUÇÃO: Caso não te-
nha líqui do refrigerante, utilize água
d estilad a ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez de líqui do refri-
gerante, substitua-a por líqui do
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescentad a água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquid o refrige-
rante logo que possível, caso con-
trário a eficácia do líquid o
refrigerante será re duzi da.
[PCA10473]
4. Instale a tampa e depois a cobertura
do reservatório de refrigerante colo-
cando as respetivas cavilhas.
PAU33032Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382]
1. Cavilha
2. Cobertura do reservatório de refrigerante
2
1
1. Tampa do reservatório de refrigerante
Capaci dad e do reservatório de re-
frigerante (até à marca de nível má-
ximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1
UB9AP0P0.book Page 14 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-15
6
PAUN1172
Substituição do elemento do fil-
tro de ar e limpeza do tubo de
inspeção
O elemento do filtro de ar deve ser substi-
tuído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais
frequentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas. Além disso, o tubo de inspeção do fil-
tro de ar deve ser frequentemente
verificado e, se necessário, limpo.
Substituição do elemento d o filtro de ar
1. Retire o assento do condutor. (Con-
sulte a página 3-20.)
2. Retire as cavilhas do painel do lado esquerdo.
3. Retire o painel do lado esquerdo, re- movendo primeiro o prolongamento
inferior no painel da fenda e depois o
prolongamento superior, conforme
ilustrado. 4. Levante as coberturas de borracha e,
depois, retire a tampa da caixa do fil-
tro de ar, retirando os parafusos.
5. Puxe o elemento do filtro de ar para fora.
6. Introduza um elemento do filtro de ar na respetiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento do
filtro de ar está d evidamente fixo na
1. Painel do lado esquerdo
2. Cavilha
1
2
1. Prolongamento
1. Tampa da caixa do filtro de ar
2. Parafuso
3. Cobertura de borracha
1. Elemento do filtro de ar
1
1 2
2 3
1
UB9AP0P0.book Page 15 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-16
6
caixa do filtro de ar. O motor nunca
d eve ser colocad o em funciona-
mento sem o elemento do filtro de
ar instala do, caso contrário o(s) pis-
tão(ões) e/ou cilin dro(s) po derão
d esgastar-se excessivamente.
[PCA10482]
7. Instale a tampa da caixa do filtro de ar,
instalando os parafusos, e depois co-
loque as coberturas de borracha nas
respetivas posições originais.
8. Coloque o painel do lado esquerdo na posição original e, depois, instale as
cavilhas.
9. Instale o assento do condutor.
Para limpar o tubo de inspeção do filtro
d e ar
1. Verifique se o tubo na frente da caixa do filtro de ar apresenta sujidade ou
água acumuladas.
2. Caso observe a existência de sujidade ou água, retire o tubo, limpe-o e volte
a instalá-lo.
PAU21386
Verificação da folga do punho do
acelerad or
Meça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
1. Tubo de inspeção do filtro de ar
1
1. Folga do punho do acelerador
Folga do punho do acelera dor:
3.0–5.0 mm (0.12–0.20 in)
1
UB9AP0P0.book Page 16 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-17
6
PAU21402
Folga das válvulas
A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU69760
Pneus
Os pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão d e ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização deste veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
z A pressão d e ar dos pneus deve ser
verificad a e ajustad a com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
z A pressão de ar d os pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total
d o con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.
UB9AP0P0.book Page 17 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-18
6
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata- mente.
NOTA
Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
z Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
z A tarefa de substituição de to das as
peças relaciona das com as ro das e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
z Após a substituição de um pneu,
con duza a veloci dad es mo dera das,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar em bor-
racha.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
Pressão
de ar dos pneus (me did a
com os pneus frios):
1 pessoa:Frente:200 kPa (2.00 kgf/cm², 29 psi)
Tr á s : 250 kPa (2.50 kgf/cm², 36 psi)
2 pessoas:
Frente:200 kPa (2.00 kgf/cm², 29 psi)
Tr á s :
250 kPa (2.50 kgf/cm², 36 psi)
Carga máxima*: 160 kg (353 lb)
* Peso total com condutor, passagei- ro, carga e acessórios 1. Flanco do pneu
2. Profundidade do piso do pneu
Profun did ad e mínima d o piso do
pneu (frente e trás):
1.6 mm (0.06 in)
UB9AP0P0.book Page 18 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-19
6
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10462
Os pneus d a frente e de trás d evem ser
d a mesma marca e mo delo; caso con-
trário, as características de con dução
d o veículo po dem ser diferentes, o que
pod eria causar um aci dente.
Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
PAU21963
Ro das de liga
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
z Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
z A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
Pneu
da frente:
Ta m a n h o : 110/70-17M/C (54H)
Fabricante/modelo: MICHELIN/PILOT STREET
Pneu de trás:
Ta m a n h o : 140/70-17M/C (66H)
Fabricante/modelo:
MICHELIN/PILOT STREET
UB9AP0P0.book Page 19 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-20
6
PAU33893
Ajuste da folga da alavanca da
embraiagem
Meça a folga da alavanca da embraiagem
conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respetiva cavilha ajusta-
dora na alavanca da embraiagem na
direção (a). Para reduzir a folga da alavanca
da embraiagem, rode a cavilha ajustadora
na direção (b).
NOTA
Caso não consiga obter a folga especifica-
da para a alavanca da embraiagem seguin-
do os procedimentos descritos acima, faça
o seguinte.
1. Rode a cavilha ajustadora na alavanca
da embraiagem totalmente na direção
(a) para desapertar o cabo da em-
braiagem.
2. Desaperte a contraporca situada no cárter. 3. Para aumentar a folga da alavanca da
embraiagem, rode a respetiva porca
ajustadora na direção (a). Para reduzir
a folga da alavanca da embraiagem,
rode a porca ajustadora na direção
(b).
4. Aperte a contraporca.
1. Cavilha ajustadora da folga da alavanca da embraiagem
2. Contraporca
3. Folga da alavanca da embraiagem
Folga da alavanca da embraiagem:
10.0–15.0 mm (0.39–0.59 in)
3
(a)
1
2
(b)
1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem
2
(b)
(a)
1
UB9AP0P0.book Page 20 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-21
6
PAU37914
Verificação da folga da alavanca
d o travão
Não deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que inspe-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão po de in dicar a pre-
sença de ar no sistema hi dráulico. Se
houver ar no sistema hi dráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hi dráulico diminuirá o
d esempenho dos travões, o que po derá
resultar na per da de controlo e num aci-
d ente.
PAU36505
Interruptores das luzes dos tra-
vões
A luz do travão deverá acender imediata-
mente antes de a travagem produzir efeito.
A luz do travão é ativada por interruptores
ligados à alavanca do travão ou ao pedal
do travão. Uma vez que os interruptores
das luzes dos travões são componentes do
sistema de travão antibloqueio, a sua ma-
nutenção deverá ser apenas realizada por
um concessionário Yamaha.
1. Sem folga da alavanca do travão
1
UB9AP0P0.book Page 21 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-22
6
PAU22393
Verificação das pastilhas dos
travões da frente e d e trás
Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.

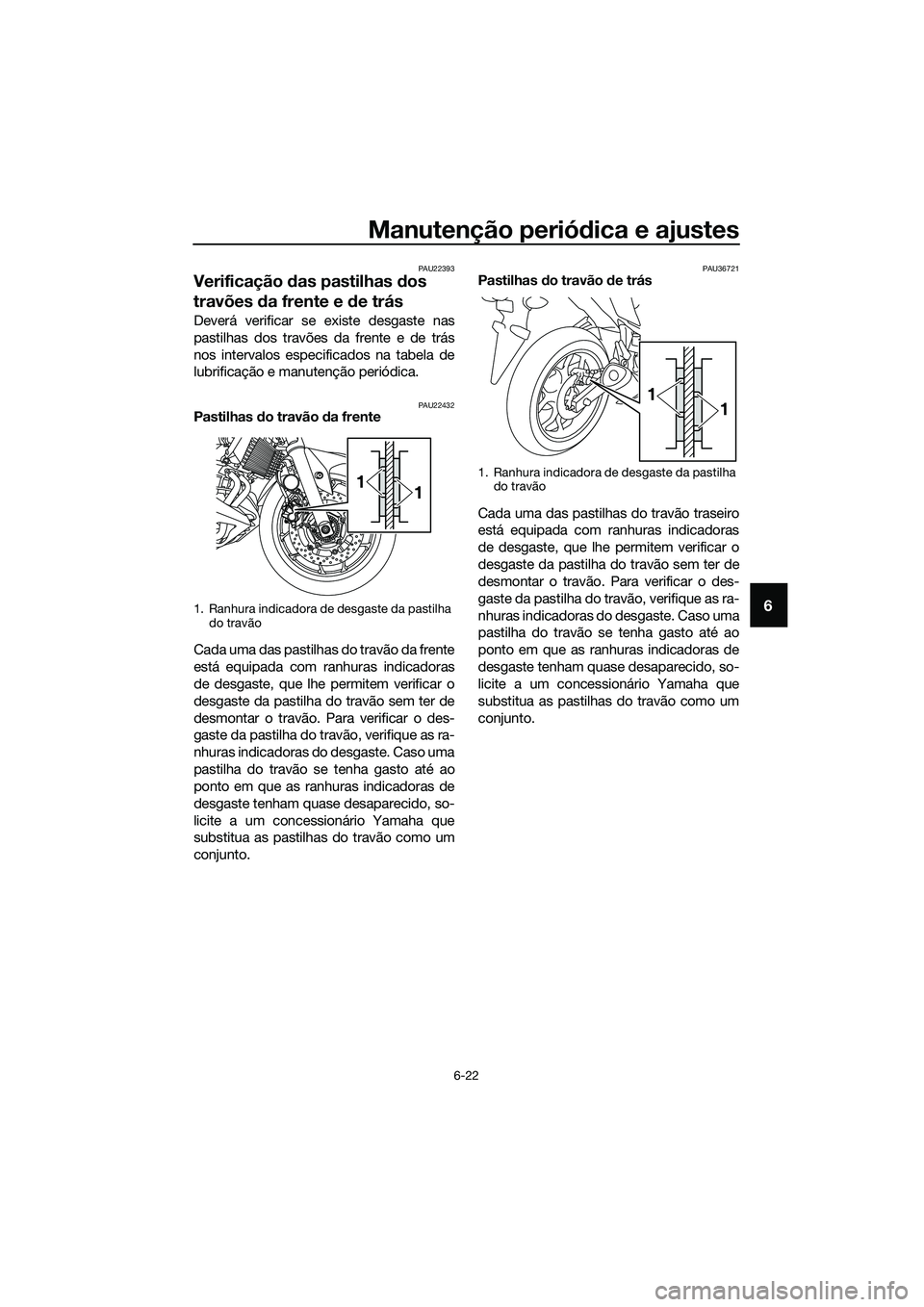

PAU22432Pastilhas do travão d a frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras de
desgaste tenham quase desaparecido, so-
licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
PAU36721Pastilhas do travão de trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras de
desgaste tenham quase desaparecido, so-
licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
1. Ranhura indicadora de desgaste da pastilha do travão
11
1. Ranhura indicadora de desgaste da pastilha do travão
1 1
UB9AP0P0.book Page 22 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-23
6
PAU40262

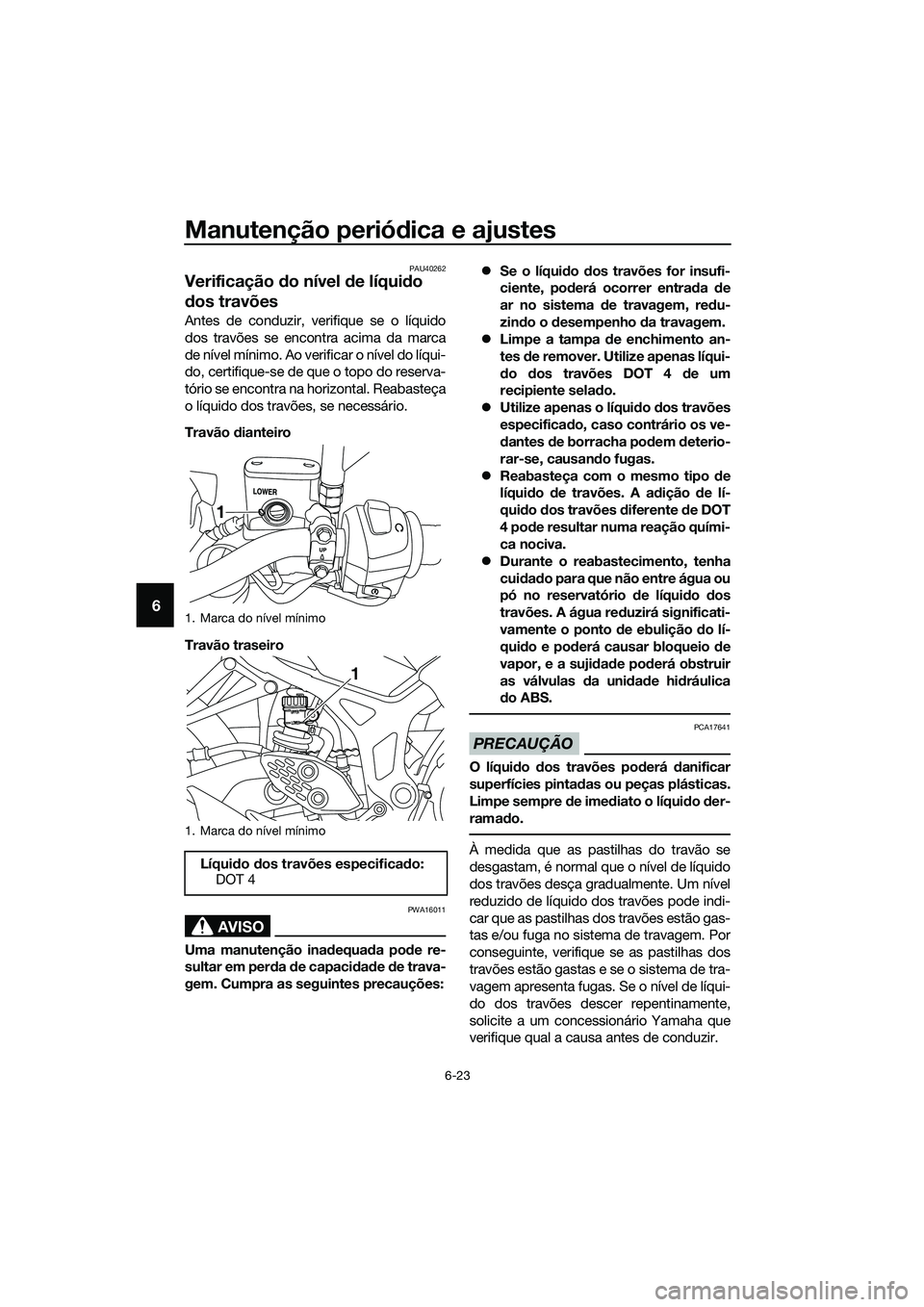

Verificação do nível de líqui do
d os travões
Antes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão dianteiro
Travão traseiro
AVISO
PWA16011
Uma manutenção ina dequa da po de re-
sultar em per da de capaci dad e de trava-
gem. Cumpra as seguintes precauções: z
Se o líqui do dos travões for insufi-
ciente, po derá ocorrer entra da de
ar no sistema de travagem, re du-
zin do o d esempenho da travagem.
z Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
d o dos travões DOT 4 de um
recipiente sela do.
z Utilize apenas o líqui do dos travões
especifica do, caso contrário os ve-
d antes de borracha po dem deterio-
rar-se, causan do fugas.
z Reabasteça com o mesmo tipo de
líquid o de travões. A ad ição de lí-
qui do dos travões diferente de DOT
4 po de res

ultar numa reação quími-
ca nociva.
z Durante o reabastecimento, tenha
cui dad o para que não entre água ou
pó no reservatório de líqui do dos
travões. A água re duzirá significati-
vamente o ponto de ebulição do lí-
qui do e po derá causar bloqueio de
vapor, e a suji dad e po derá obstruir
as válvulas d a unidad e hi dráulica
d o ABS.
PRECAUÇÃO
PCA17641
O líqui do dos travões po derá danificar
superfícies pinta das ou peças plásticas.
Limpe sempre de imed iato o líqui do der-
rama do.
À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões descer repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
1. Marca do nível mínimo
1. Marca do nível mínimo
Líqui do d os travões especificad o:
DOT 4
1
1
UB9AP0P0.book Page 23 Wednesday, July 5, 2017 2:13 PM
