YAMAHA MT-03 2018 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-24
6
PAU22734

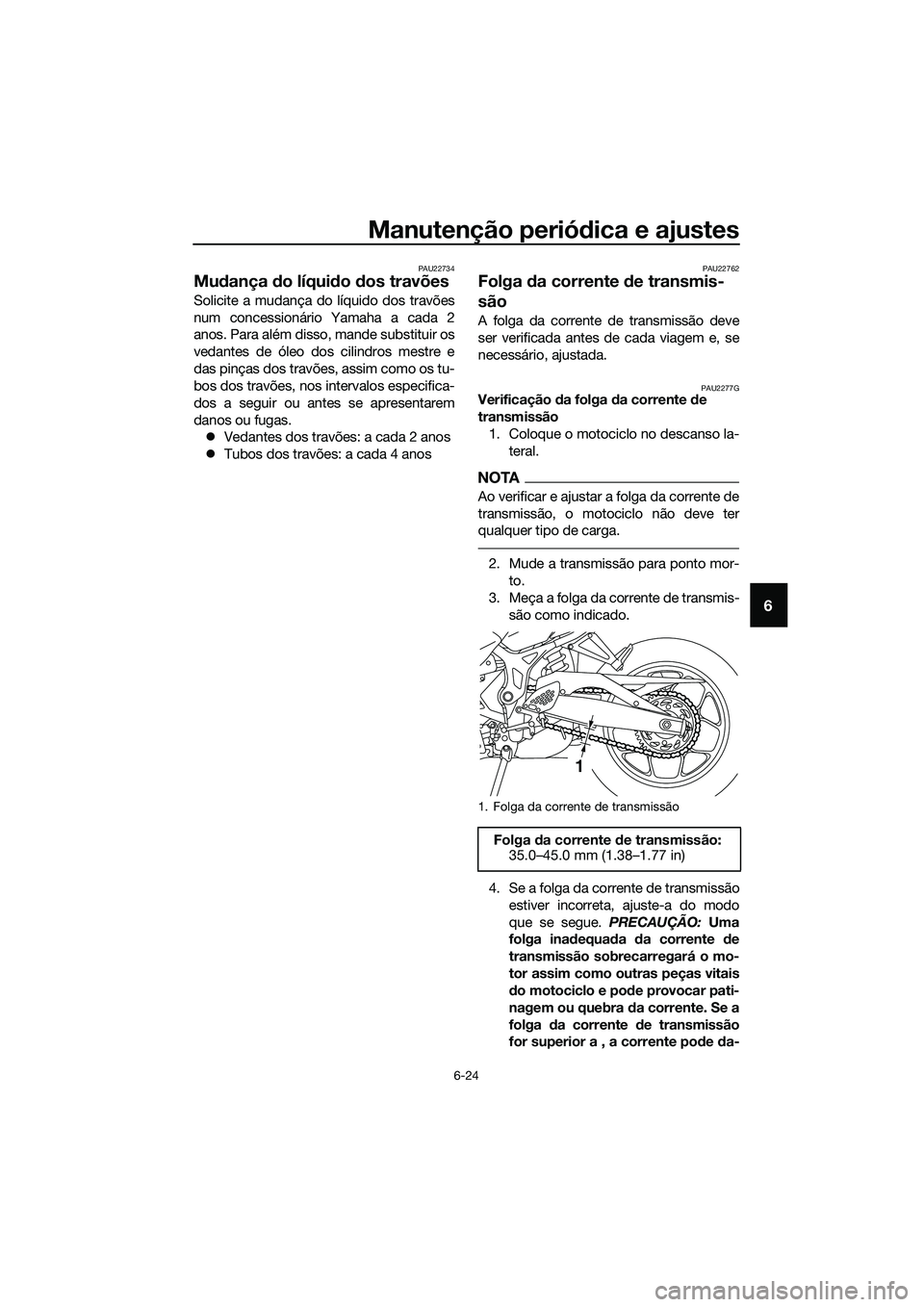

Mu dança do líqui do dos travões
Solicite a mudança do líquido dos travões
num concessionário Yamaha a cada 2
anos. Para além disso, mande substituir os
vedantes de óleo dos cilindros mestre e
das pinças dos travões, assim como os tu-
bos dos travões, nos intervalos especifica-
dos a seguir ou antes se apresentarem
danos ou fugas.
z Vedantes dos travões: a cada 2 anos
z Tubos dos travões: a cada 4 anos
PAU22762
Folga da corrente de transmis-
são
A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU2277GVerificação da folga da corrente de
transmissão 1. Coloque o motociclo no descanso la- teral.
NOTA
Ao verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter
qualquer tipo de carga.
2. Mude a transmissão para ponto mor-to.
3. Meça a folga da corrente de transmis- são como indicado.
4. Se a folga da corrente de transmissão estiver incorreta, ajuste-a do modo
que se segue. PRECAUÇÃO: Uma
folga ina dequa da da corrente de
transmissão sobrecarregará o mo-
tor assim como outras peças vitais
d o motociclo e po de provocar pati-
nagem ou quebra da corrente. Se a
folga da corrente de transmissão
for superior a , a corrente po de da-
1. Folga da corrente de transmissão
Folga da corrente de transmissão:
35.0–45.0 mm (1.38–1.77 in)
1
UB9AP0P0.book Page 24 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-25
6
nificar o chassis, o braço oscilante
e outras peças. Para evitar que isto
ocorra, mantenha a folga da cor-
rente de transmissão dentro dos li-
mites especifica dos.
[PCA17791]
PAU62983

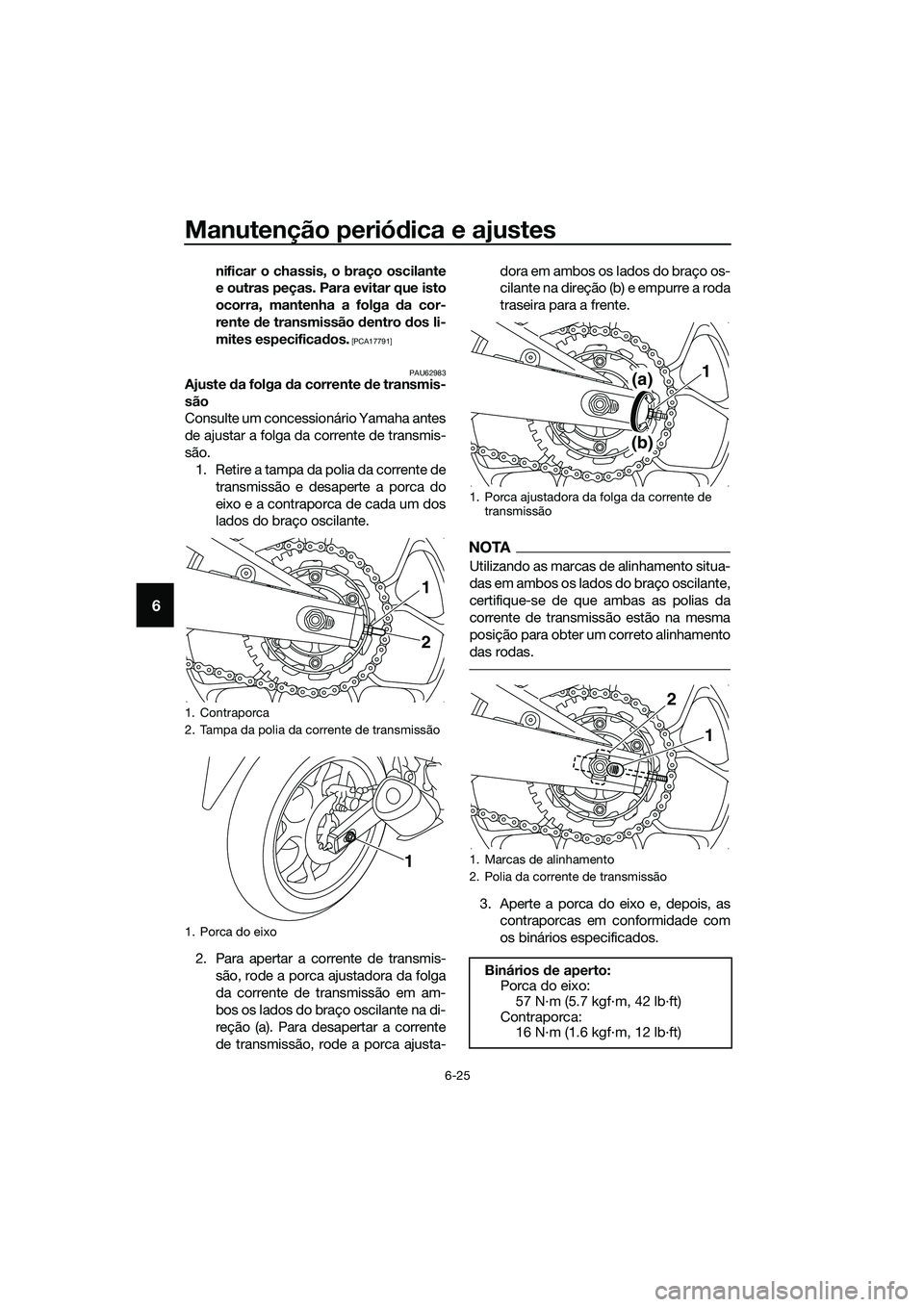

Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são. 1. Retire a tampa da polia da corrente de
transmissão e desaperte a porca do
eixo e a contraporca de cada um dos
lados do braço oscilante.
2. Para apertar a corrente de transmis- são, rode a porca ajustadora da folga
da corrente de transmissão em am-
bos os lados do braço oscilante na di-
reção (a). Para desapertar a corrente
de transmissão, rode a porca ajusta- dora em ambos os lados do braço os-
cilante na direção (b) e empurre a roda
traseira para a frente.
NOTA
Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente de transmissão estão na mesma
posição para obter um correto alinhamento
das rodas.
3. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados.
1. Contraporca
2. Tampa da polia da corrente de transmissão
1. Porca do eixo
1
2
1
1. Porca ajustadora da folga da corrente de transmissão
1. Marcas de alinhamento
2. Polia da corrente de transmissão
Binários de aperto:
Porca do eixo:
57 N·m (5.7 kgf·m, 42 lb·ft)
Contraporca: 16 N·m (1.6 kgf·m, 12 lb·ft)
1(a)
(b)
1
2
UB9AP0P0.book Page 25 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-26
6

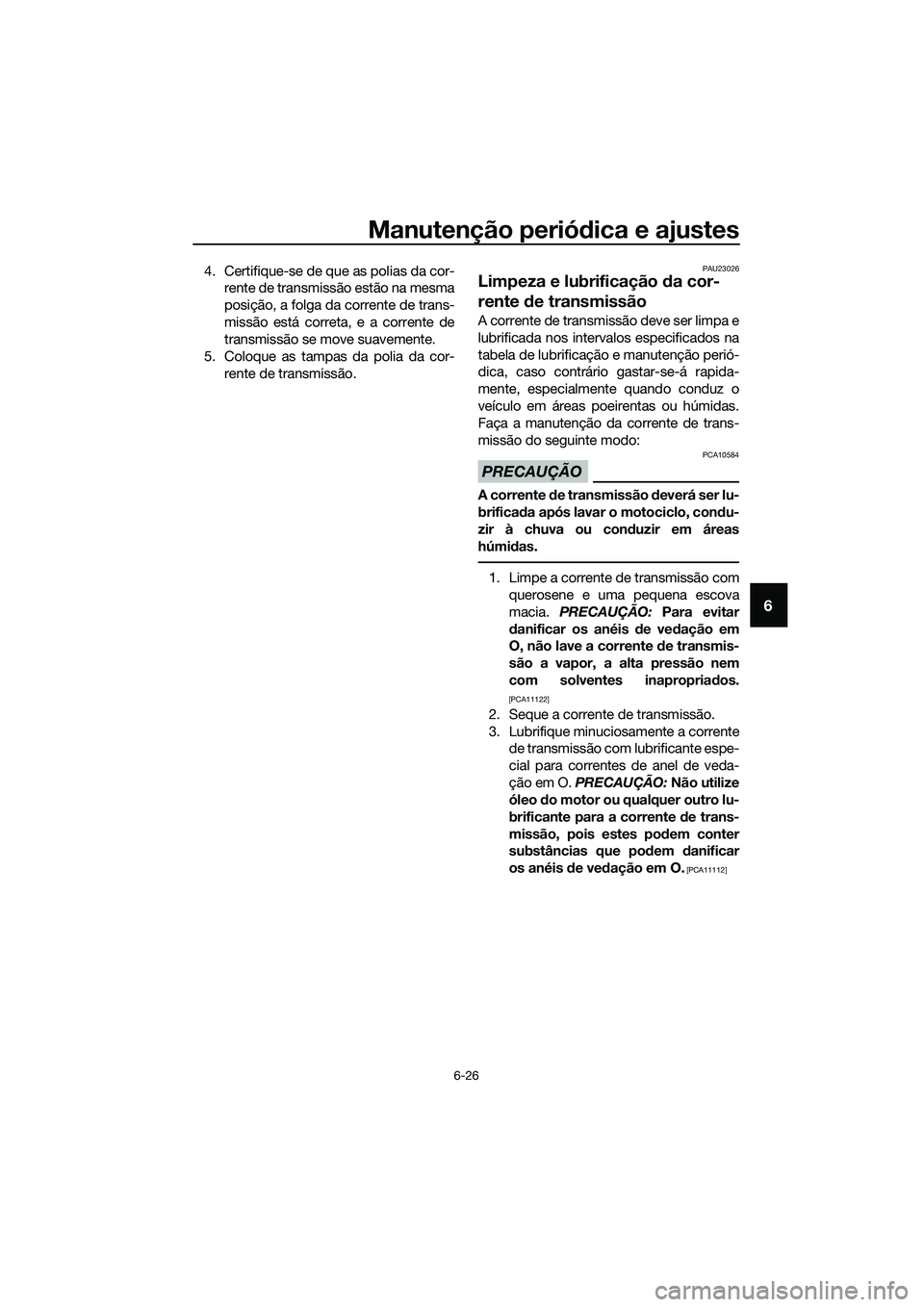

4. Certifique-se de que as polias da cor-
rente de transmissão estão na mesma
posição, a folga da corrente de trans-
missão está correta, e a corrente de
transmissão se move suavemente.
5. Coloque as tampas da polia da cor- rente de transmissão.PAU23026
Limpeza e lubrificação da cor-
rente de transmissão
A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão do seguinte modo:
PRECAUÇÃO
PCA10584
A corrente de transmissão deverá ser lu-
brifica da após lavar o motociclo, con du-
zir à chuva ou con duzir em áreas
húmi das.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
d anificar os anéis d e vedação em
O, não lave a corrente de transmis-
são a vapor, a alta pressão nem
com solventes inapropria dos.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda-
ção em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-
missão, pois estes po dem conter
substâncias que po dem danificar
os anéis de ve dação em O.
[PCA11112]
UB9AP0P0.book Page 26 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-27
6
PAU23098

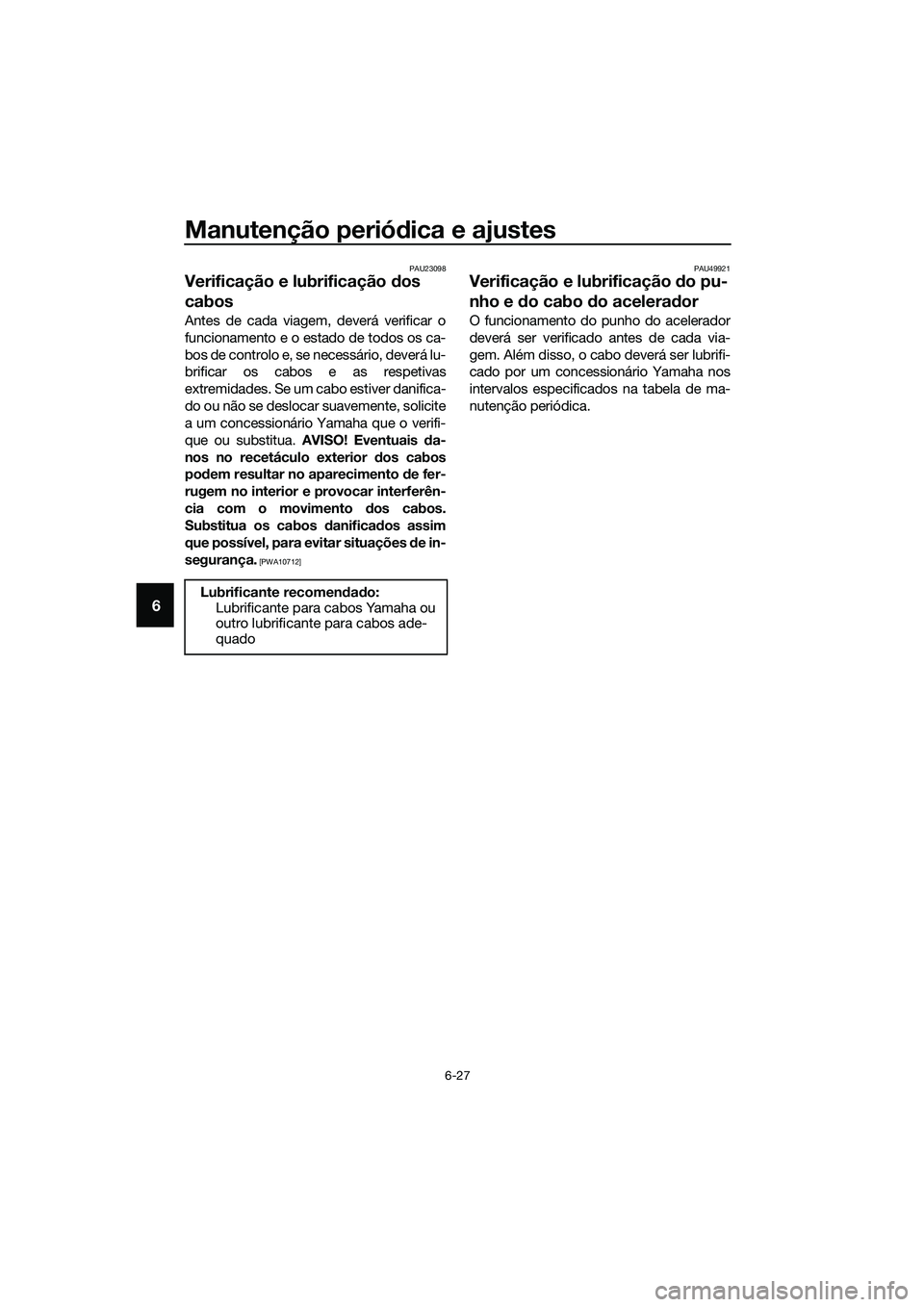

Verificação e lubrificação dos
cabos
Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no recetáculo exterior dos cabos
pod em resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danifica dos assim
que possível, para evitar situações de in-
segurança.
[PWA10712] PAU49921
Verificação e lubrificação
do pu-
nho e d o cabo d o acelera dor
O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
Lubrificante recomen dad o:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos ade-
quado
UB9AP0P0.book Page 27 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-28
6
PAU44276

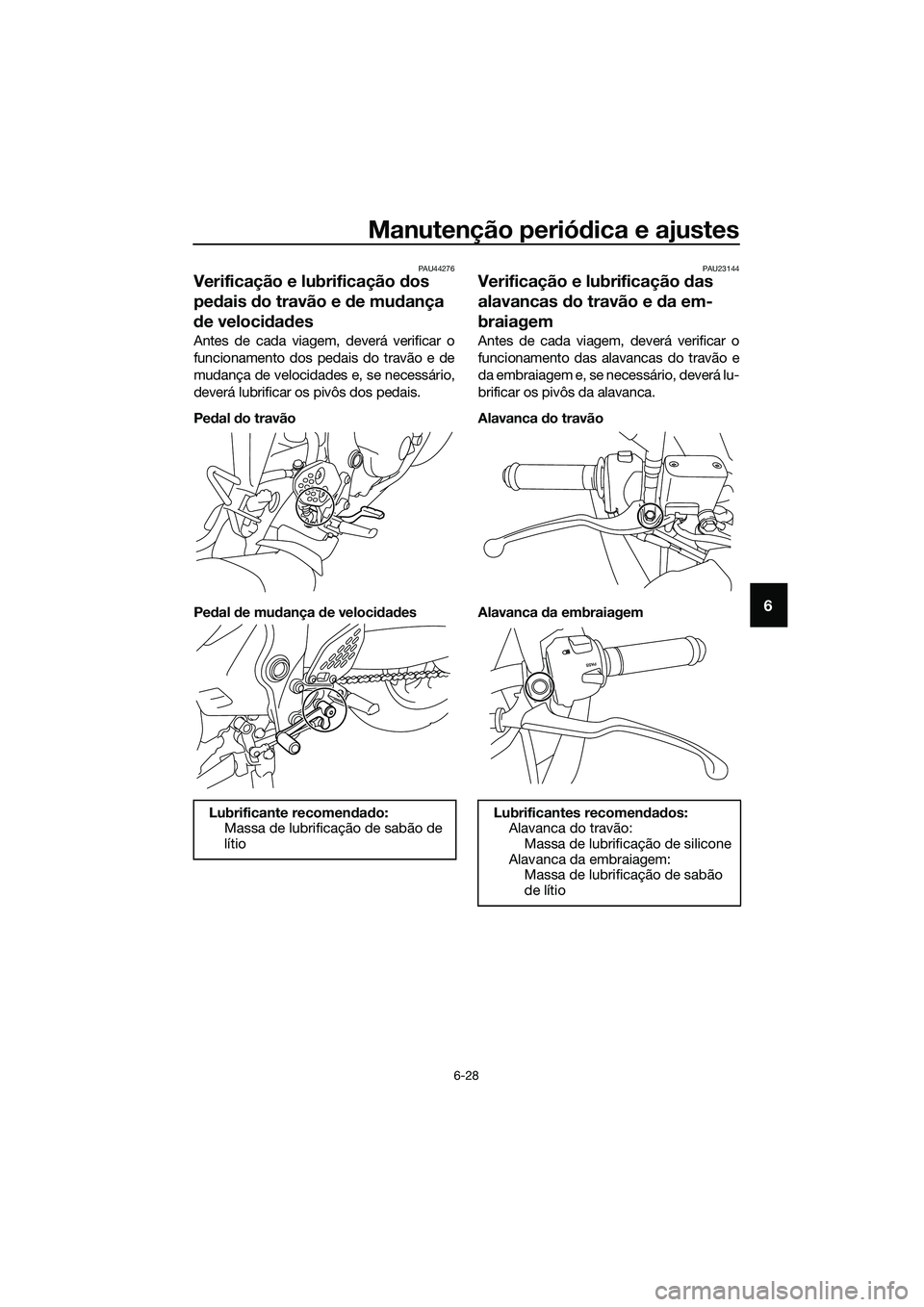

Verificação e lubrificação dos
pe dais do travão e de mu dança
d e veloci dad es
Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Ped al do travão
Ped al de mu dança de veloci dad es
PAU23144
Verificação e lubrificação d as
alavancas do travão e d a em-
braiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Alavanca do travão
Alavanca da embraiagem
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
Lubrificantes recomen dad os:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem: Massa de lubrificação de sabão
de lítio
UB9AP0P0.book Page 28 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-29
6
PAU23203

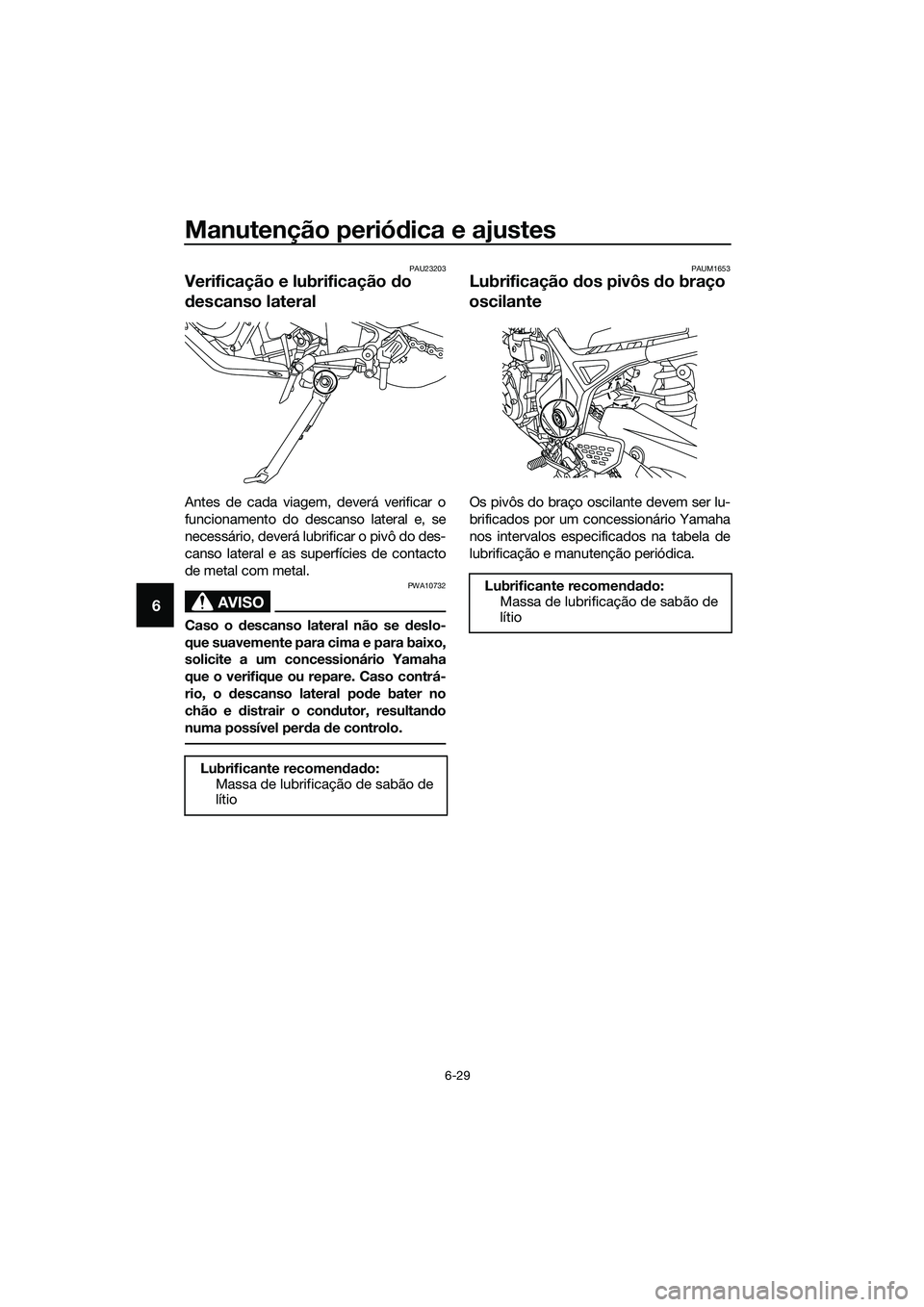

Verificação e lubrificação do
d escanso lateral
Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10732
Caso o d escanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral po de bater no
chão e distrair o con dutor, resultan do
numa possível per da de controlo.
PAUM1653
Lubrificação dos pivôs do braço
oscilante
Os pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UB9AP0P0.book Page 29 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-30
6
PAU23273

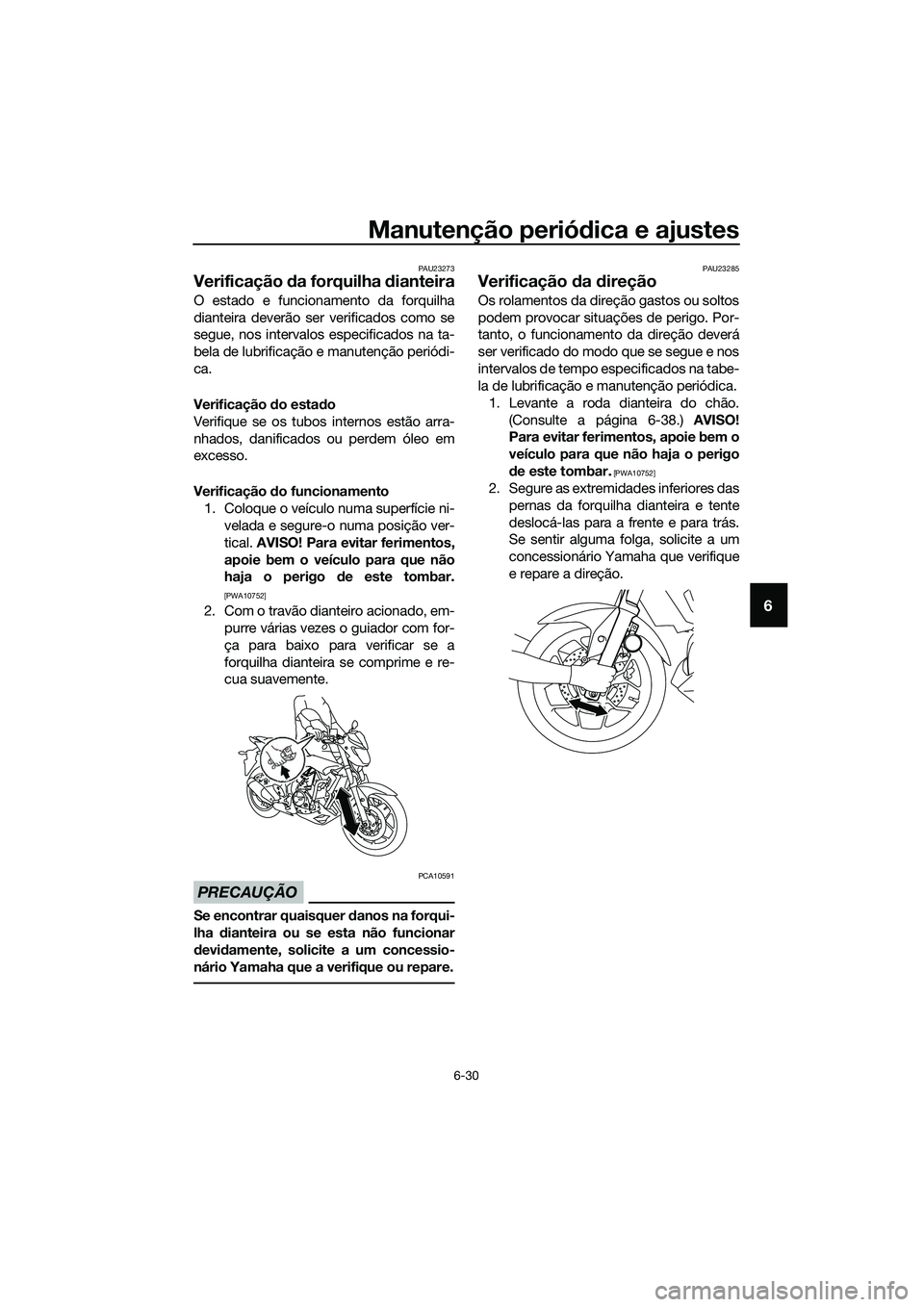

Verificação da forquilha dianteira
O estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer d anos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23285
Verificação da direção
Os rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Levante a roda dianteira do chão. (Consulte a página 6-38.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
d e este tombar.
[PWA10752]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direção.
UB9AP0P0.book Page 30 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-31
6
PAU23292

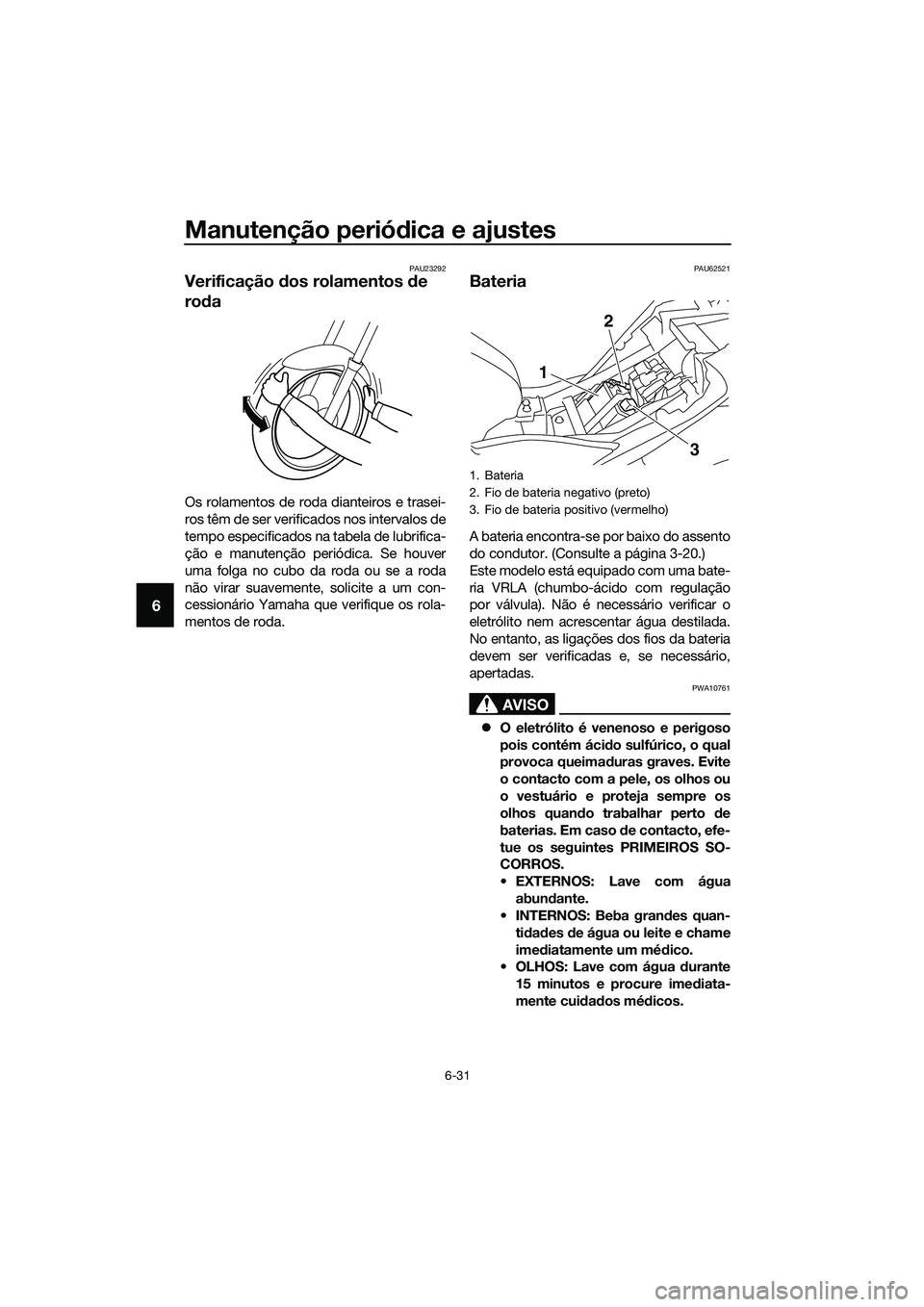

Verificação dos rolamentos de
ro da
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU62521
Bateria
A bateria encontra-se por baixo do assento
do condutor. (Consulte a página 3-20.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
z O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queima duras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quan do trabalhar perto de
baterias. Em caso d e contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água durante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
1. Bateria
2. Fio de bateria negativo (preto)
3. Fio de bateria positivo (vermelho)
1
2
3
UB9AP0P0.book Page 31 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-32
6
z As baterias pro duzem hi drogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
z MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
PRECAUÇÃO
PCA10621
Nunca tente retirar as tampas dos ele-
mentos da bateria, uma vez que ao fazê-
lo po derá provocar danos permanente-
mentes na bateria.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional danificará a bateria.
Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
ro dad a para “ ” e, em segui da,
d esligar o fio negativo antes de
d esligar o fio positivo.
[PCA17712]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está ro dad a para “ ” e, em
segui da, ligar o fio positivo antes de
ligar o fio negativo.
[PCA17722]
4. Após a instalação, certifique-se de que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria descarrega da po-
d erá provocar danos permanentes na
mesma.
UB9AP0P0.book Page 32 Wednesday, July 5, 2017 2:13 PM

Manutenção periódica e ajustes
6-33
6
PAUN0821
Substituição dos fusíveis
O fusível principal encontra-se por baixo do
assento de passageiro.
Para aceder ao fusível principal, proceda
da forma que se segue.
1. Retire o assento do passageiro. (Con- sulte a página 3-20.)
2. Retire a prateleira retirando os fixado- res rápidos.
3. Puxe a cobertura do relé do motor de arranque para trás e, depois, desligue
o acoplador do relé do motor de ar-
ranque conforme ilustrado.
4. Ligue o acoplador do relé do motor de arranque e, depois, empurre a cober-
tura para a posição original. 5. Coloque a prateleira na posição origi-
nal e depois instale os fixadores rápi-
dos.
6. Instale o assento do passageiro.
A caixa de fusíveis 1 encontra-se por trás
da cobertura central. (Consulte a página
3-20.)
Caixa de fusíveis 1
A caixa de fusíveis 2 encontra-se por baixo
do assento do condutor. (Consulte a pági-
na 3-20.)
1. Fixador rápido
2. Prateleira
1. Cobertura do relé do motor de arranque
2. Acoplador do relé do motor de arranque
3. Fusível principal
4. Fusível principal de substituição
2 1
1
2
3
4
1. Caixa de fusíveis 1
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível da unidade de controlo ABS
4. Fusível de reserva (para o relógio)
5. Fusível do farol dianteiro
6. Fusível do motor da ventoinha do radiador
7. Fusível de substituição
1
71
2
3
5
6
4
UB9AP0P0.book Page 33 Wednesday, July 5, 2017 2:13 PM
