Strumento e funzioni di controllo
3-17
3
HAU13222

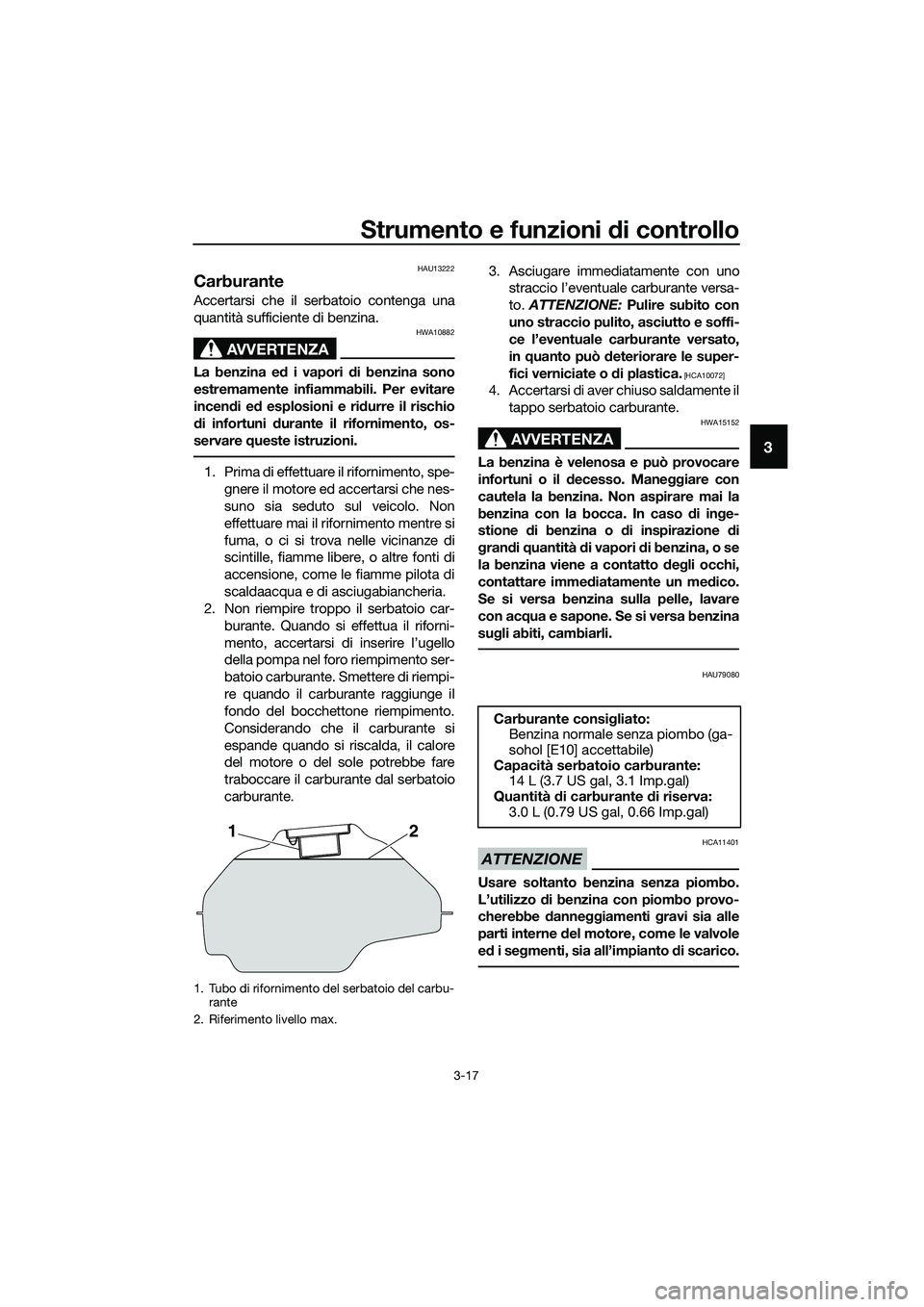

Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori d i benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni d urante il rifornimento, os-
servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car-
burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il decesso. Mane ggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o di inspirazione d i
g ran di q uantità di vapori di benzina, o se
la benzina viene a contatto deg li occhi,
contattare imme diatamente un me dico.
Se si versa benzina sulla pelle, lavare
con acq ua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU79080
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danne ggiamenti gravi sia alle
parti interne del motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
21
Carburante consi gliato:
Benzina normale senza piombo (ga-
sohol [E10] accettabile)
Capacità serbatoio carburante: 14 L (3.7 US gal, 3.1 Imp.gal)
Quantità di carburante d i riserva:
3.0 L (0.79 US gal, 0.66 Imp.gal)
UB9AH0H0.book Page 17 Thursday, July 6, 2017 9:16 AM

Strumento e funzioni di controllo
3-18
3NOTA
zQuesto riferimento identifica il carbu-
rante consigliato per questo veicolo
come specificato dal regolamento eu-
ropeo (EN228).
z Controllare che l’ugello benzina pre-
senti lo stesso identificatore quando si
fa rifornimento.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controlla-
to di 95 o più. Se si verifica il battito in testa,
utilizzare benzina di marca diversa. L’uso di
carburante senza piombo prolunga la dura-
ta delle candele e riduce i costi di manuten-
zione.

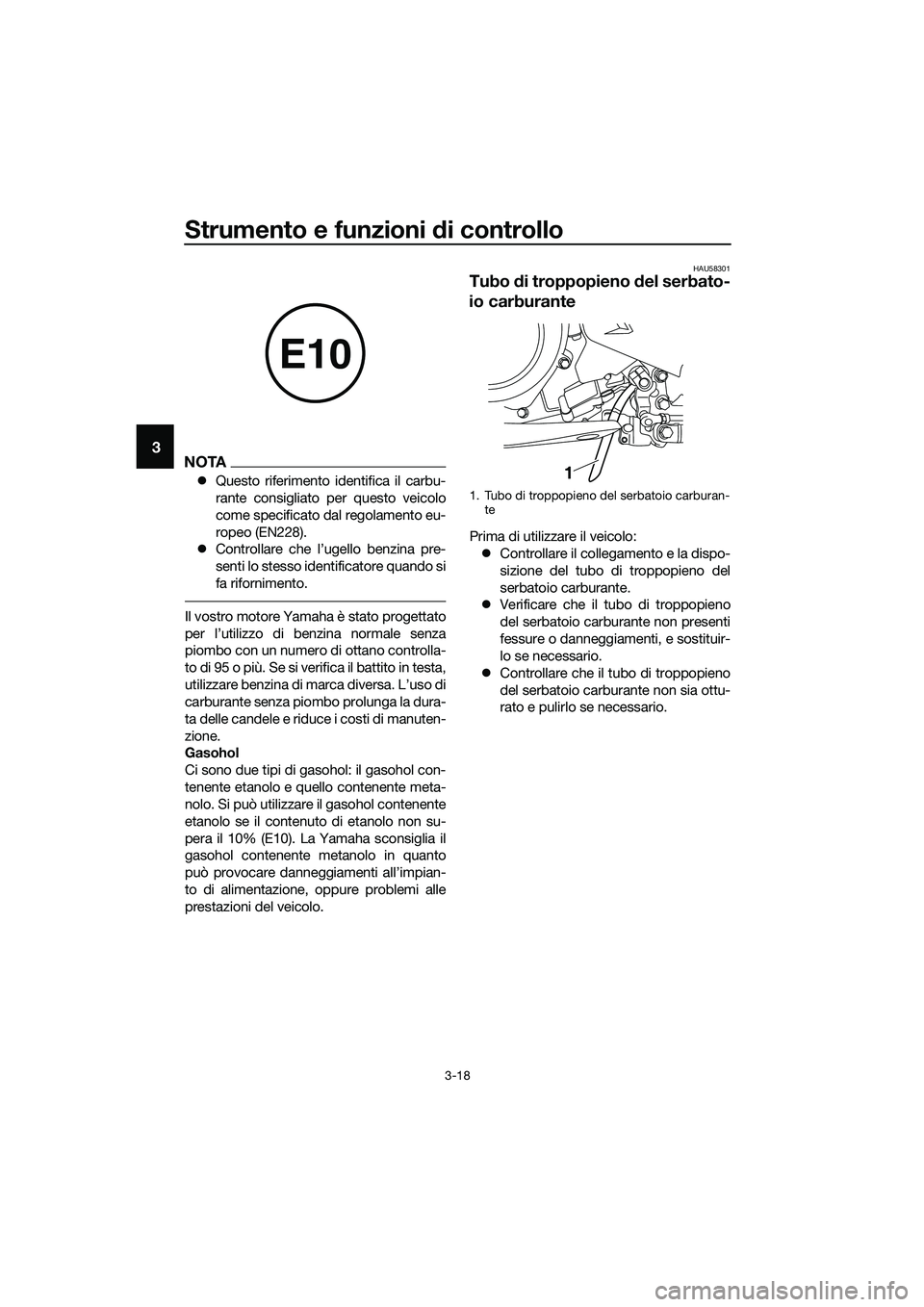

Gasohol
Ci sono due tipi di gasohol: il gasohol con-
tenente etanolo e quello contenente meta-
nolo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non su-
pera il 10% (E10). La Yamaha sconsiglia il
gasohol contenente metanolo in quanto
può provocare danneggiamenti all’impian-
to di alimentazione, oppure problemi alle
prestazioni del veicolo.
HAU58301
Tubo di troppopieno d el serbato-
io carburante
Prima di utilizzare il veicolo:
z Controllare il collegamento e la dispo-
sizione del tubo di troppopieno del
serbatoio carburante.
z Verificare che il tubo di troppopieno
del serbatoio carburante non presenti
fessure o danneggiamenti, e sostituir-
lo se necessario.
z Controllare che il tubo di troppopieno
del serbatoio carburante non sia ottu-
rato e pulirlo se necessario.
E10
1. Tubo di troppopieno del serbatoio carburan-
te
1
UB9AH0H0.book Page 18 Thursday, July 6, 2017 9:16 AM

Strumento e funzioni di controllo
3-19
3
HAU13434

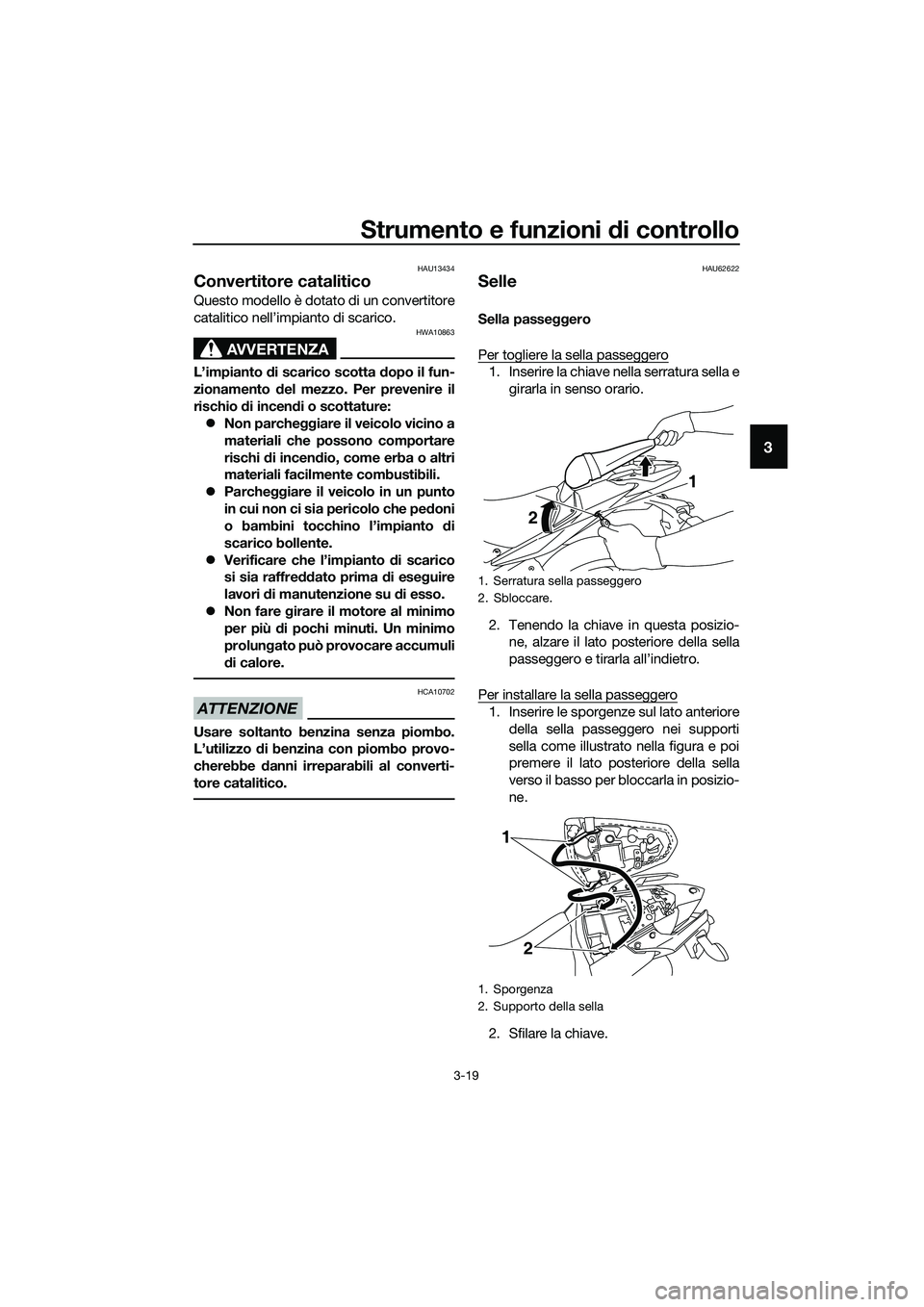

Convertitore catalitico
Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta d opo il fun-
zionamento del mezzo. Per prevenire il
rischio di incen di o scottature:
z Non parche ggiare il veicolo vicino a
materiali che possono comportare
rischi di incen dio, come erba o altri
materiali facilmente combustibili.
z Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pe doni
o bambini tocchino l’impianto d i
scarico bollente.
z Verificare che l’impianto d i scarico
si sia raffre ddato prima d i eseguire
lavori di manutenzione su d i esso.
z Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolun gato può provocare accumuli
d i calore.
ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
HAU62622
Selle
Sella passe ggero
Per togliere la sella passeggero
1. Inserire la chiave nella serratura sella e girarla in senso orario.
2. Tenendo la chiave in questa posizio- ne, alzare il lato posteriore della sella
passeggero e tirarla all’indietro.
Per installare la sella passeggero
1. Inserire le sporgenze sul lato anteriore della sella passeggero nei supporti
sella come illustrato nella figura e poi
premere il lato posteriore della sella
verso il basso per bloccarla in posizio-
ne.
2. Sfilare la chiave.
1. Serratura sella passeggero
2. Sbloccare.
1. Sporgenza
2. Supporto della sella
1
2
1 2
UB9AH0H0.book Page 19 Thursday, July 6, 2017 9:16 AM

Strumento e funzioni di controllo
3-20
3

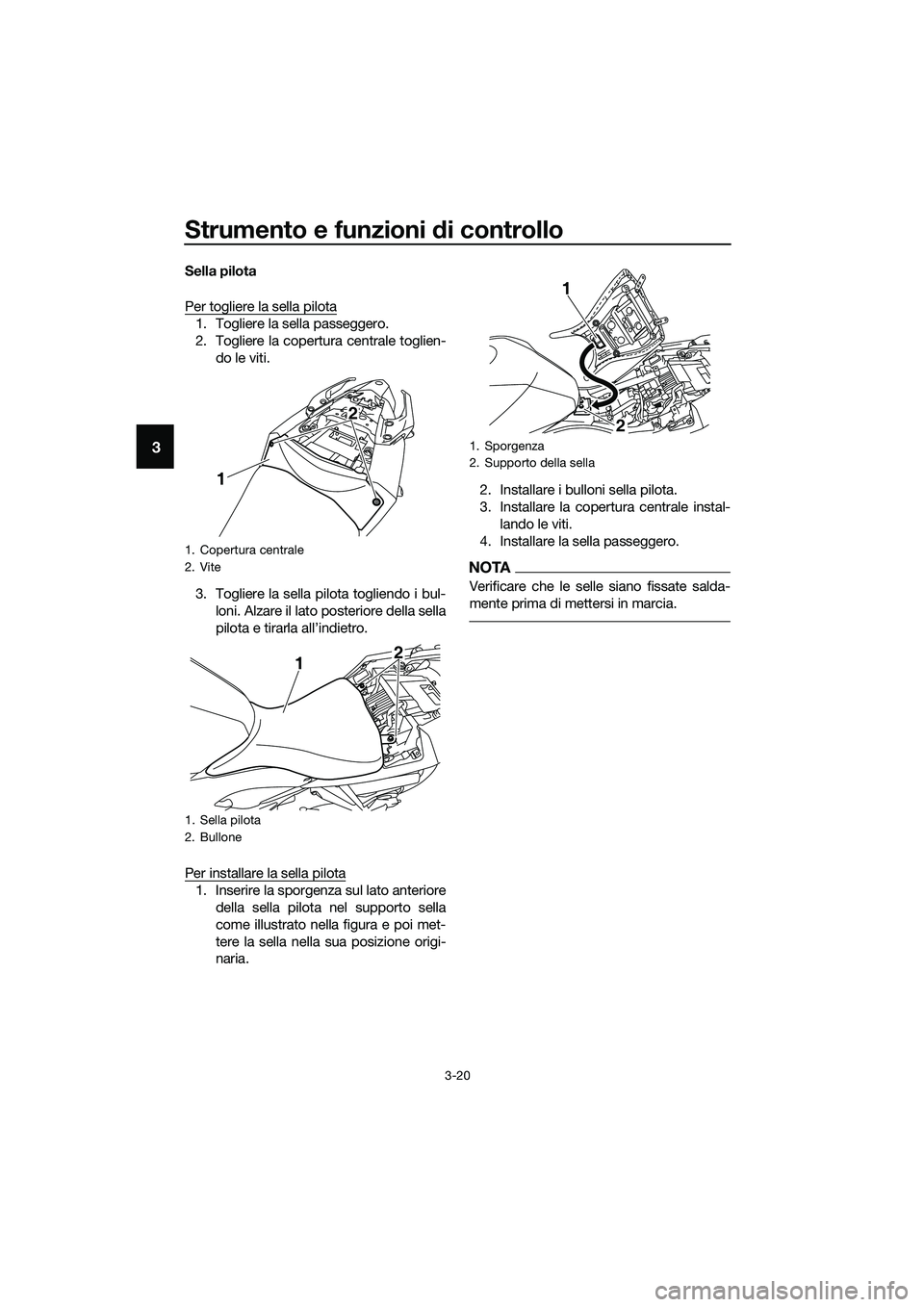

Sella pilota
Per togliere la sella pilota
1. Togliere la sella passeggero.
2. Togliere la copertura centrale toglien-
do le viti.
3. Togliere la sella pilota togliendo i bul- loni. Alzare il lato posteriore della sella
pilota e tirarla all’indietro.
Per installare la sella pilota
1. Inserire la sporgenza sul lato anteriore della sella pilota nel supporto sella
come illustrato nella figura e poi met-
tere la sella nella sua posizione origi-
naria. 2. Installare i bulloni sella pilota.
3. Installare la copertura centrale instal-
lando le viti.
4. Installare la sella passeggero.
NOTA
Verificare che le selle siano fissate salda-
mente prima di mettersi in marcia.
1. Copertura centrale
2. Vite
1. Sella pilota
2. Bullone
1 2
1
2
1. Sporgenza
2. Supporto della sella
1
2
UB9AH0H0.book Page 20 Thursday, July 6, 2017 9:16 AM

Strumento e funzioni di controllo
3-21
3
HAU62930

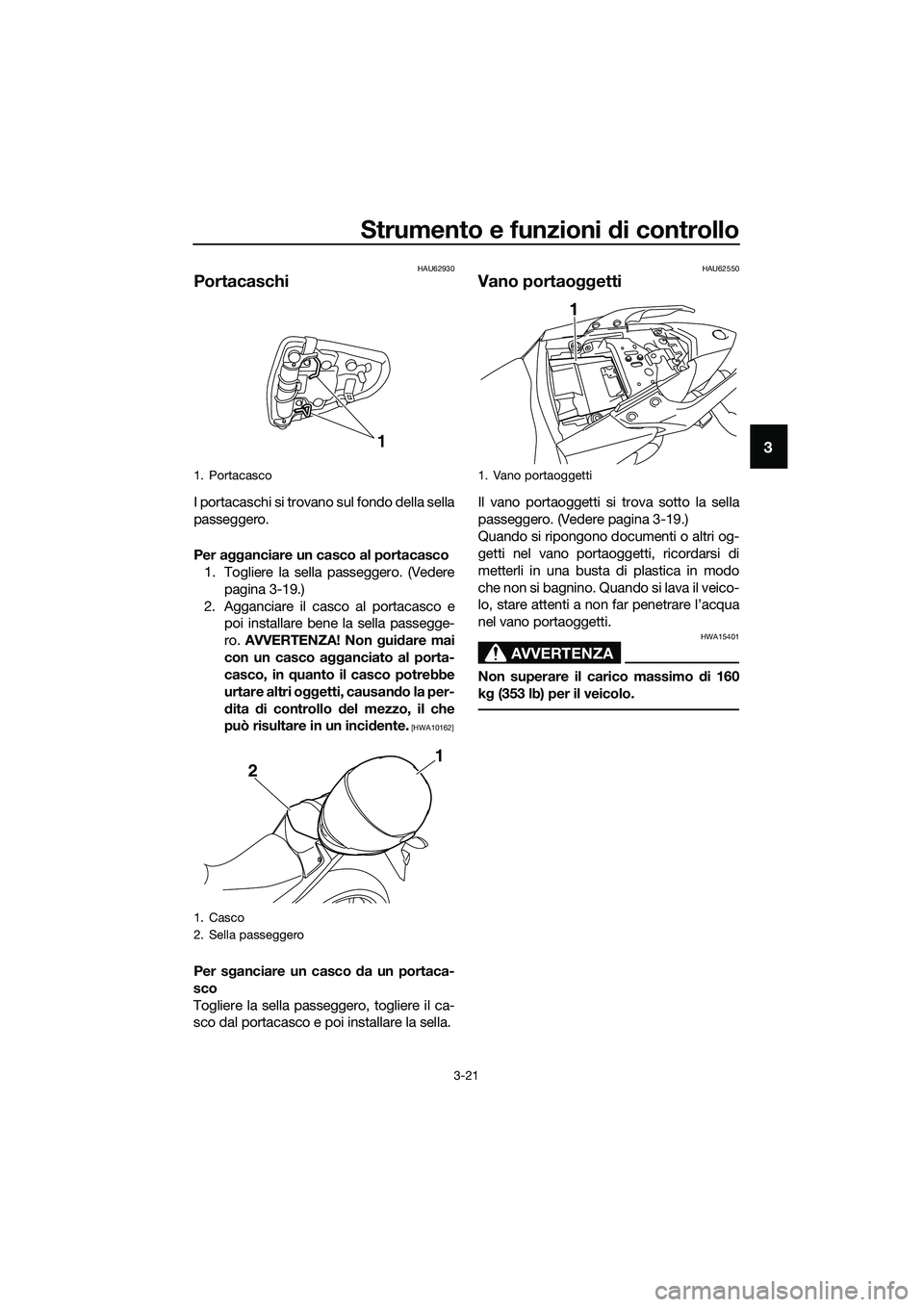

Portacaschi
I portacaschi si trovano sul fondo della sella
passeggero.
Per agganciare un casco al portacasco
1. Togliere la sella passeggero. (Vedere
pagina 3-19.)
2. Agganciare il casco al portacasco e poi installare bene la sella passegge-
ro. AVVERTENZA! Non gui dare mai
con un casco agganciato al porta-
casco, in quanto il casco potrebbe
urtare altri o ggetti, causan do la per-
d ita di controllo d el mezzo, il che
può risultare in un inci dente.
[HWA10162]
Per s ganciare un casco da un portaca-
sco
Togliere la sella passeggero, togliere il ca-
sco dal portacasco e poi installare la sella.
HAU62550
Vano portao ggetti
Il vano portaoggetti si trova sotto la sella
passeggero. (Vedere pagina 3-19.)
Quando si ripongono documenti o altri og-
getti nel vano portaoggetti, ricordarsi di
metterli in una busta di plastica in modo
che non si bagnino. Quando si lava il veico-
lo, stare attenti a non far penetrare l’acqua
nel vano portaoggetti.
AVVERTENZA
HWA15401
Non superare il carico massimo di 160
k g (353 lb) per il veicolo.
1. Portacasco
1. Casco
2. Sella passeggero
1
2 1
1. Vano portaoggetti
1
UB9AH0H0.book Page 21 Thursday, July 6, 2017 9:16 AM

Strumento e funzioni di controllo
3-22
3
HAU68141

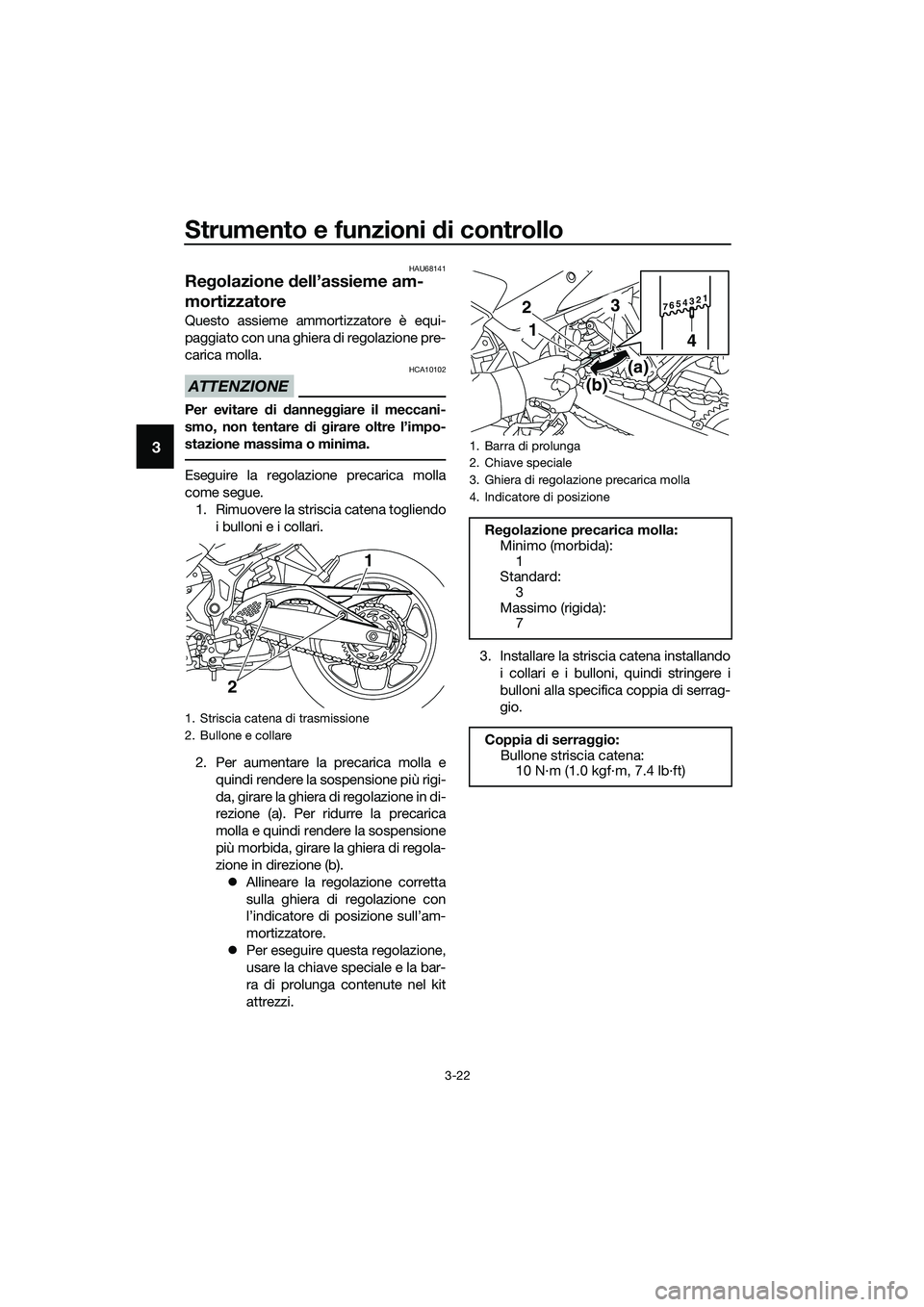

Regolazione dell’assieme am-
mortizzatore
Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.
ATTENZIONE
HCA10102
Per evitare di danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.
Eseguire la regolazione precarica molla
come segue. 1. Rimuovere la striscia catena togliendo i bulloni e i collari.
2. Per aumentare la precarica molla e quindi rendere la sospensione più rigi-
da, girare la ghiera di regolazione in di-
rezione (a). Per ridurre la precarica
molla e quindi rendere la sospensione
più morbida, girare la ghiera di regola-
zione in direzione (b).
z Allineare la regolazione corretta
sulla ghiera di regolazione con
l’indicatore di posizione sull’am-
mortizzatore.
z Per eseguire questa regolazione,
usare la chiave speciale e la bar-
ra di prolunga contenute nel kit
attrezzi. 3. Installare la strisc
ia catena installando
i collari e i bulloni, quindi stringere i
bulloni alla specifica coppia di serrag-
gio.
1. Striscia catena di trasmissione
2. Bullone e collare
2
1
1. Barra di prolunga
2. Chiave speciale
3. Ghiera di regolazione precarica molla
4. Indicatore di posizione
Re golazione precarica molla:
Minimo (morbida): 1
Standard:
3
Massimo (rigida): 7
Coppia d i serraggio:
Bullone striscia catena: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
7654321
4
(b)
(a)
32
1
UB9AH0H0.book Page 22 Thursday, July 6, 2017 9:16 AM

Strumento e funzioni di controllo
3-23
3
HAU15152

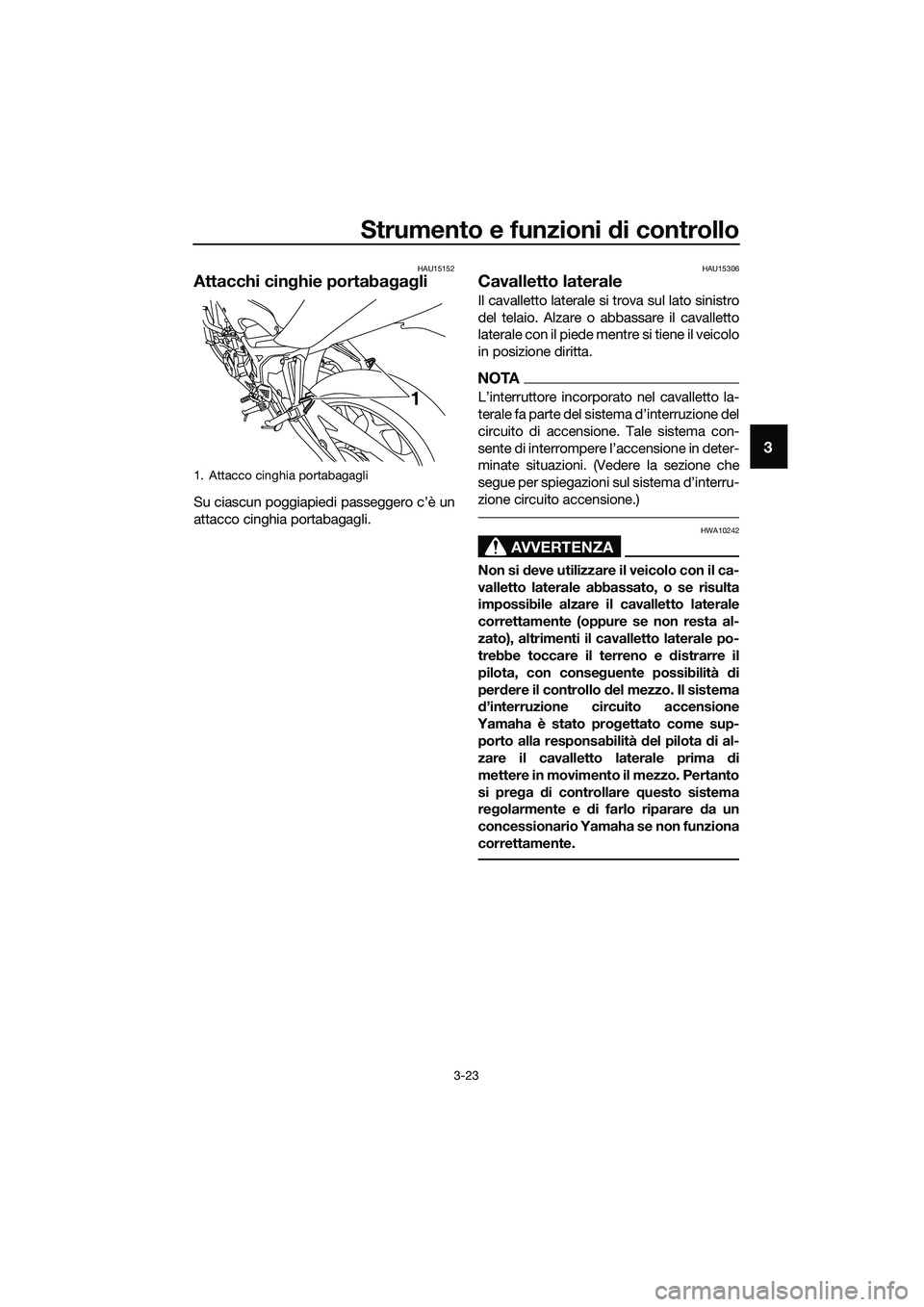

Attacchi cinghie portaba gag li
Su ciascun poggiapiedi passeggero c’è un
attacco cinghia portabagagli.
HAU15306
Cavalletto laterale
Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.
NOTA
L’interruttore incorporato nel cavalletto la-
terale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-
zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conse guente possibilità di
per dere il controllo del mezzo. Il sistema
d ’interruzione circuito accensione
Yamaha è stato pro gettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si pre ga di controllare questo sistema
re golarmente e d i farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
1. Attacco cinghia portabagagli
1
UB9AH0H0.book Page 23 Thursday, July 6, 2017 9:16 AM

Strumento e funzioni di controllo
3-24
3
HAU66730

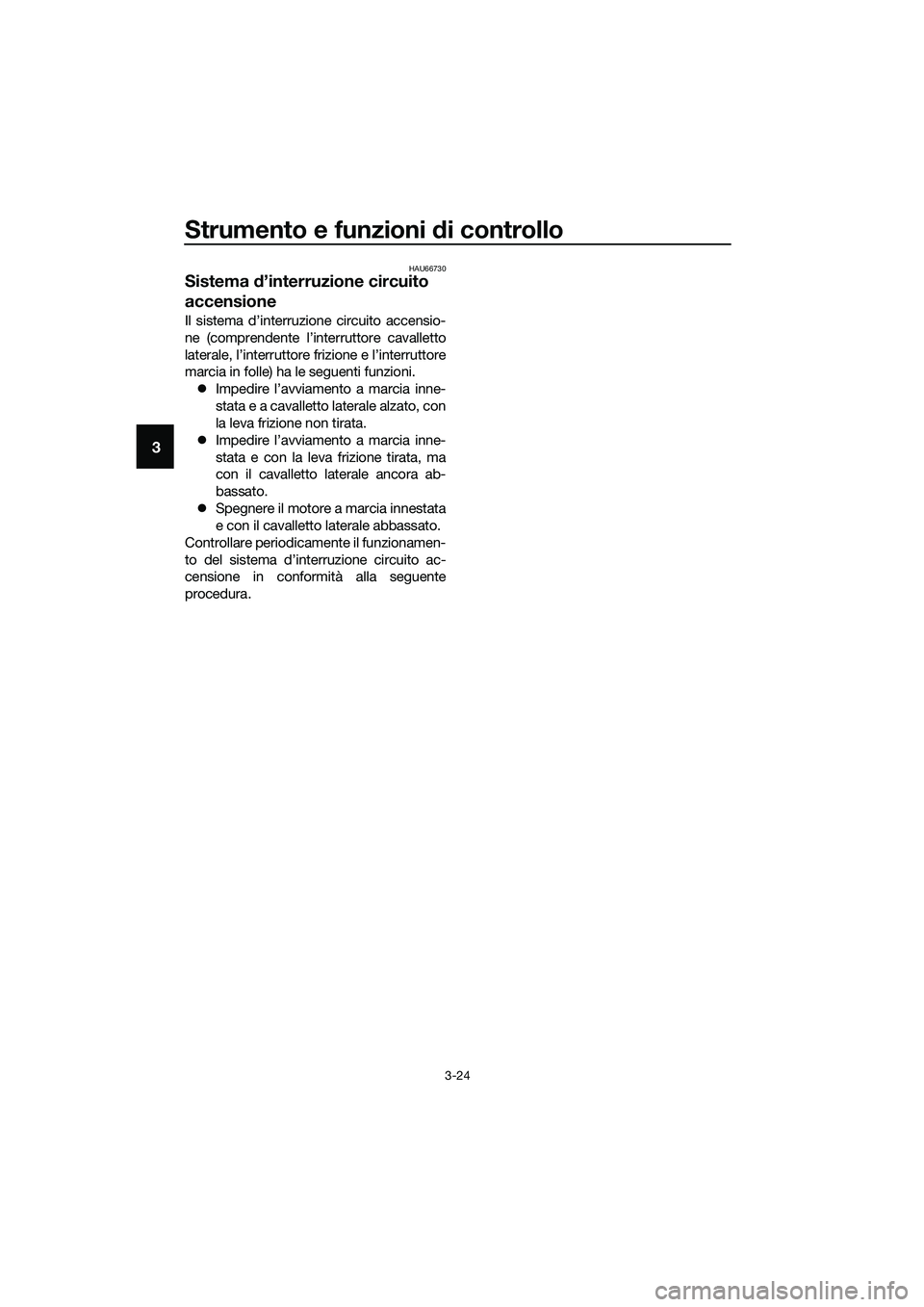

Sistema d’interruzione circuito
accensione
Il sistema d’interruzione circuito accensio-
ne (comprendente l’interruttore cavalletto
laterale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni.
z Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
z Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora ab-
bassato.
z Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito ac-
censione in conformità alla seguente
procedura.
UB9AH0H0.book Page 24 Thursday, July 6, 2017 9:16 AM

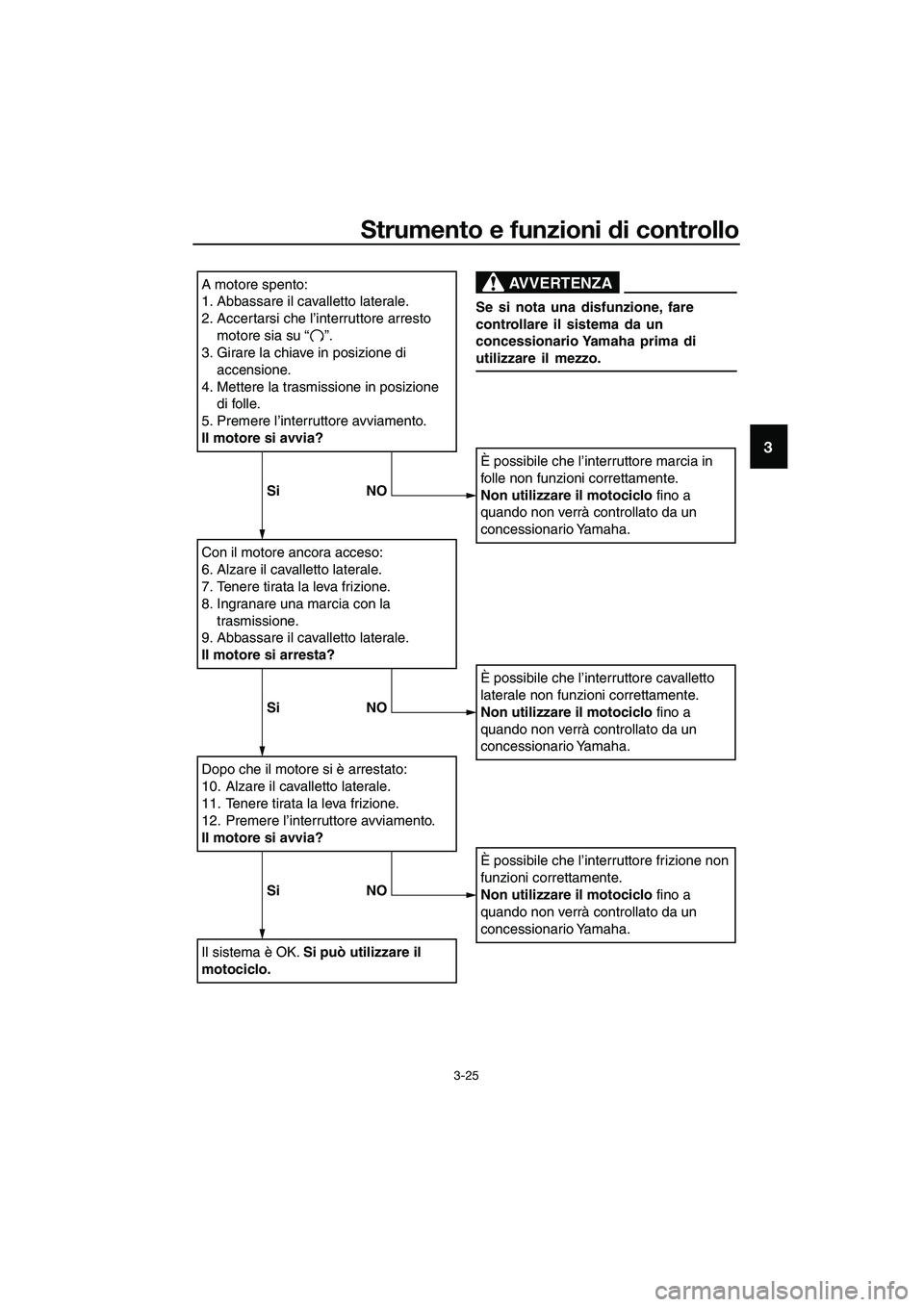

Strumento e funzioni di controllo
3-25
3
A motore spento:
1. Abbassare il cavalletto laterale.
2.
Accertarsi che l’interruttore arresto
motore sia su “ ”.
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il
motociclo.
È possibile che l’interruttore marcia in
folle non funzioni correttamente.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
È possibile che l’interruttore cavalletto
laterale non funzioni correttamente.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
È possibile che l’interruttore frizione non
funzioni correttamente.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
AVVERTENZA
Se si nota una disfunzione, fare
controllare il sistema da un
concessionario Yamaha prima di
utilizzare il mezzo.
Si NO
SiNO
SiNO
UB9AH0H0.book Page 25 Thursday, July 6, 2017 9:16 AM

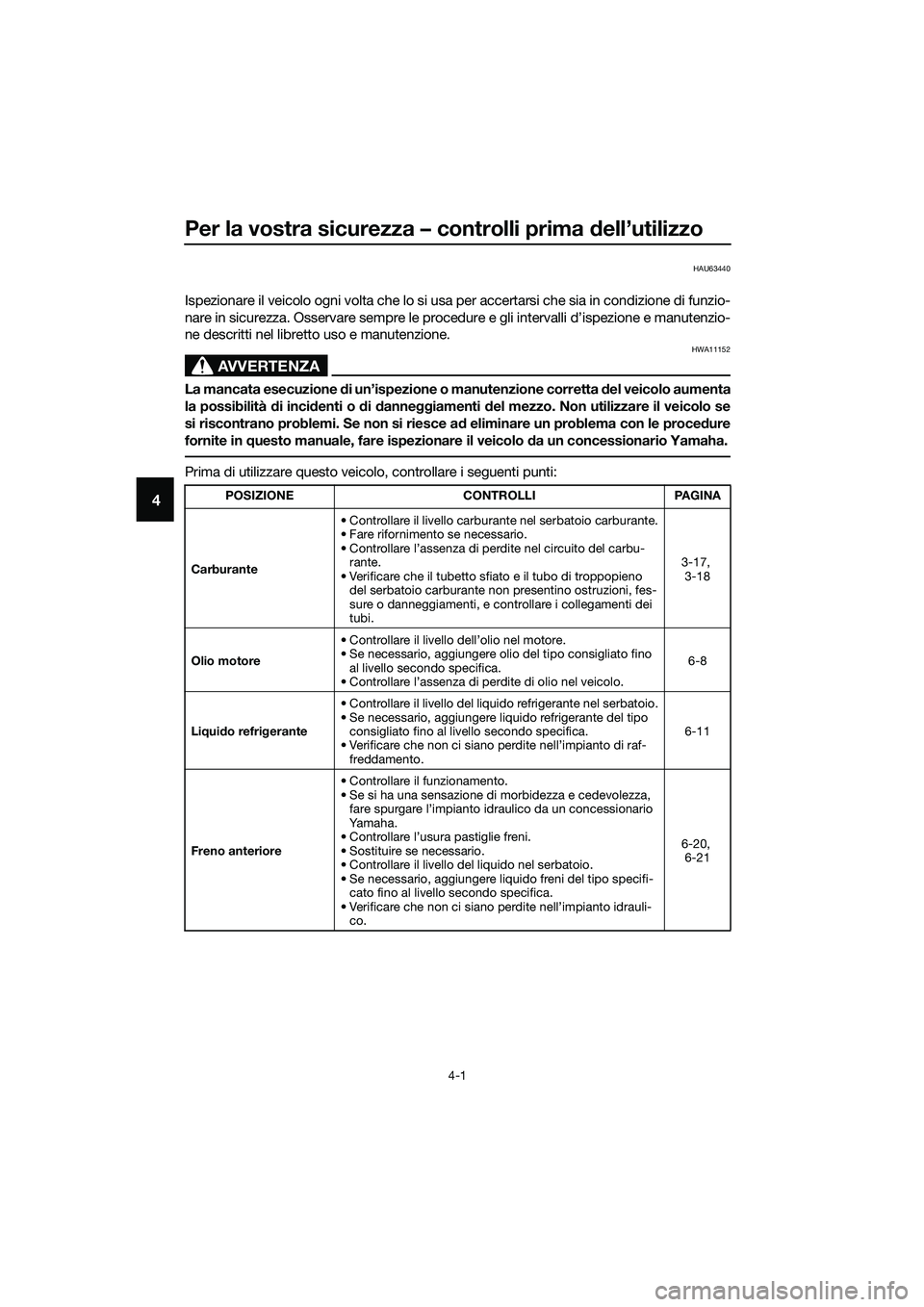

Per la vostra sicurezza – controlli prima dell’utilizzo
4-1
4
HAU63440
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzio-
nare in sicurezza. Osservare sempre le proc edure e gli intervalli d’ispezione e manutenzio-
ne descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta
la possibilità d i incidenti o d i d anne ggiamenti del mezzo. Non utilizzare il veicolo se
si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLIPAGINA
Carburante • Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carbu-
rante.
• Verificare che il tubetto sfiato e il tubo di troppopieno del serbatoio carburante non presentino ostruzioni, fes-
sure o danneggiamenti, e controllare i collegamenti dei
tubi. 3-17,
3-18
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino
al livello secondo specifica.
• Controllare l’assenza di perdite di olio nel veicolo. 6-8
Li qui do refri gerante • Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo
consigliato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raf- freddamento. 6-11
Freno anteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specifi- cato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idrauli- co. 6-20,
6-21
UB9AH0H0.book Page 1 Thursday, July 6, 2017 9:16 AM
