YAMAHA MT-03 2018 Manuale duso (in Italian)

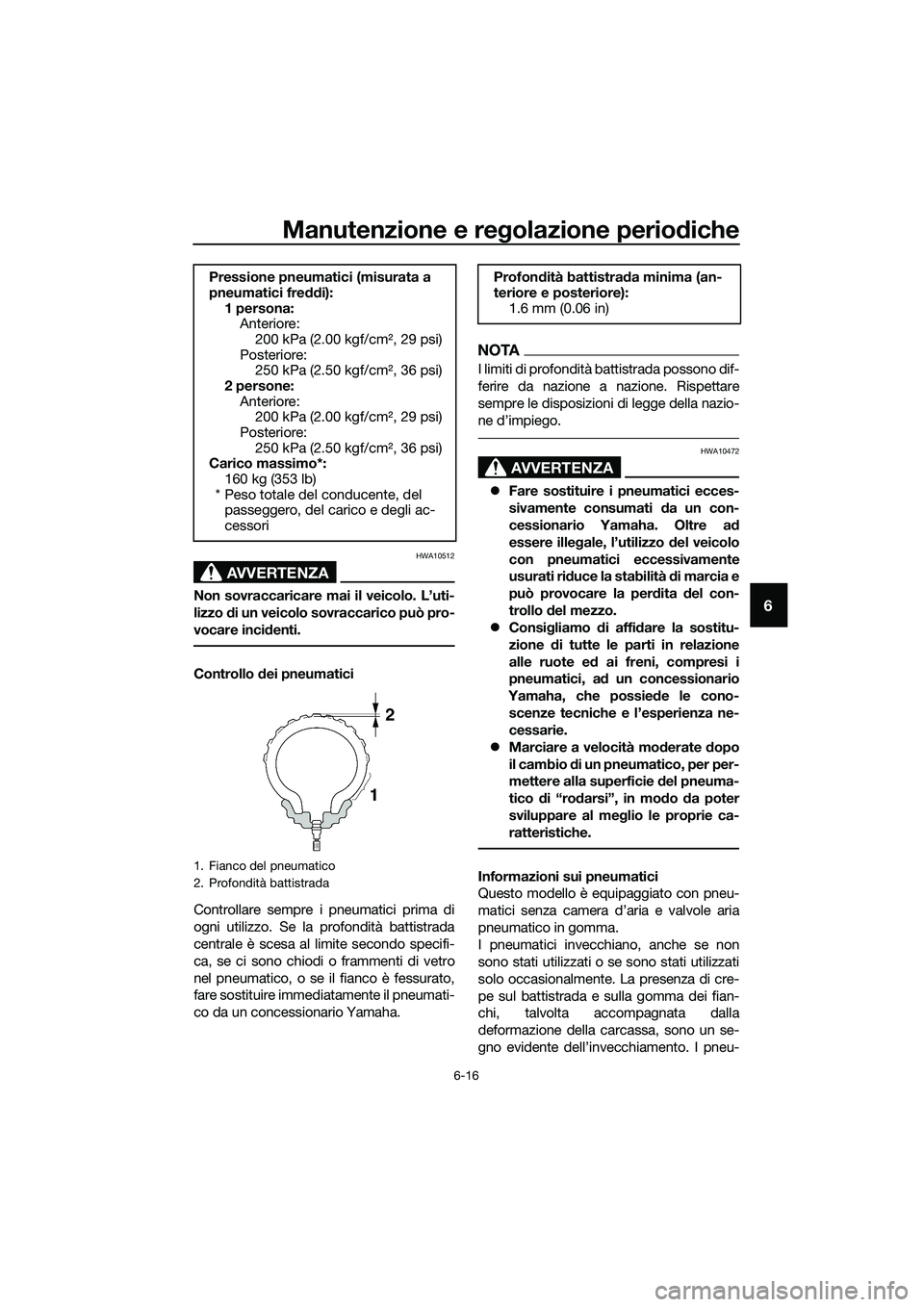

Manutenzione e regolazione perio diche
6-16
6
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTA
I limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
z Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre a d
essere ille gale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità di marcia e
può provocare la per dita del con-
trollo del mezzo.
z Consi gliamo di affi dare la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possied e le cono-
scenze tecniche e l’esperienza ne-
cessarie.
z Marciare a velocità mo derate dopo
il cambio d i un pneumatico, per per-
mettere alla superficie d el pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatico in gomma.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
Pressione pneumatici (misurata a
pneumatici fre
ddi):
1 persona: Anteriore:200 kPa (2.00 kgf/cm², 29 psi)
Posteriore: 250 kPa (2.50 kgf/cm², 36 psi)
2 persone:
Anteriore:200 kPa (2.00 kgf/cm², 29 psi)
Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Carico massimo*: 160 kg (353 lb)
* Peso totale del conducente, del passeggero, del carico e degli ac-
cessori 1. Fianco del pneumatico
2. Profondità battistrada
Profon dità battistra da minima (an-
teriore e posteriore):
1.6 mm (0.06 in)
UB9AH0H0.book Page 16 Thursday, July 6, 2017 9:16 AM

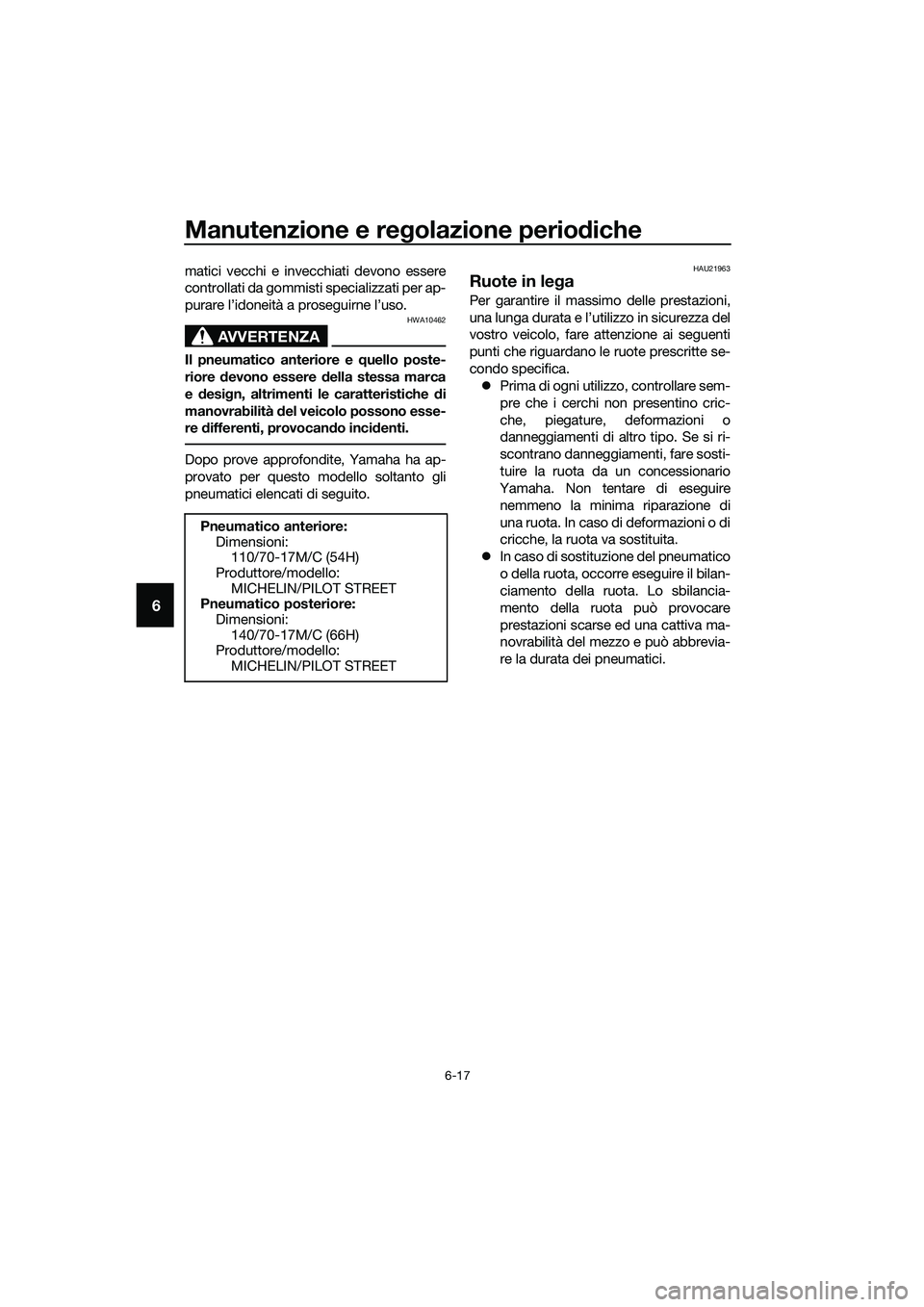

Manutenzione e regolazione perio diche
6-17
6
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca
e desi gn, altrimenti le caratteristiche d i
manovrabilità del veicolo possono esse-
re differenti, provocan do inci denti.
Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
HAU21963
Ruote in leg a
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
z Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
z In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
Pneumatico anteriore:
Dimensioni:110/70-17M/C (54H)
Produttore/modello: MICHELIN/PILOT STREET
Pneumatico posteriore:
Dimensioni:140/70-17M/C (66H)
Produttore/modello:
MICHELIN/PILOT STREET
UB9AH0H0.book Page 17 Thursday, July 6, 2017 9:16 AM

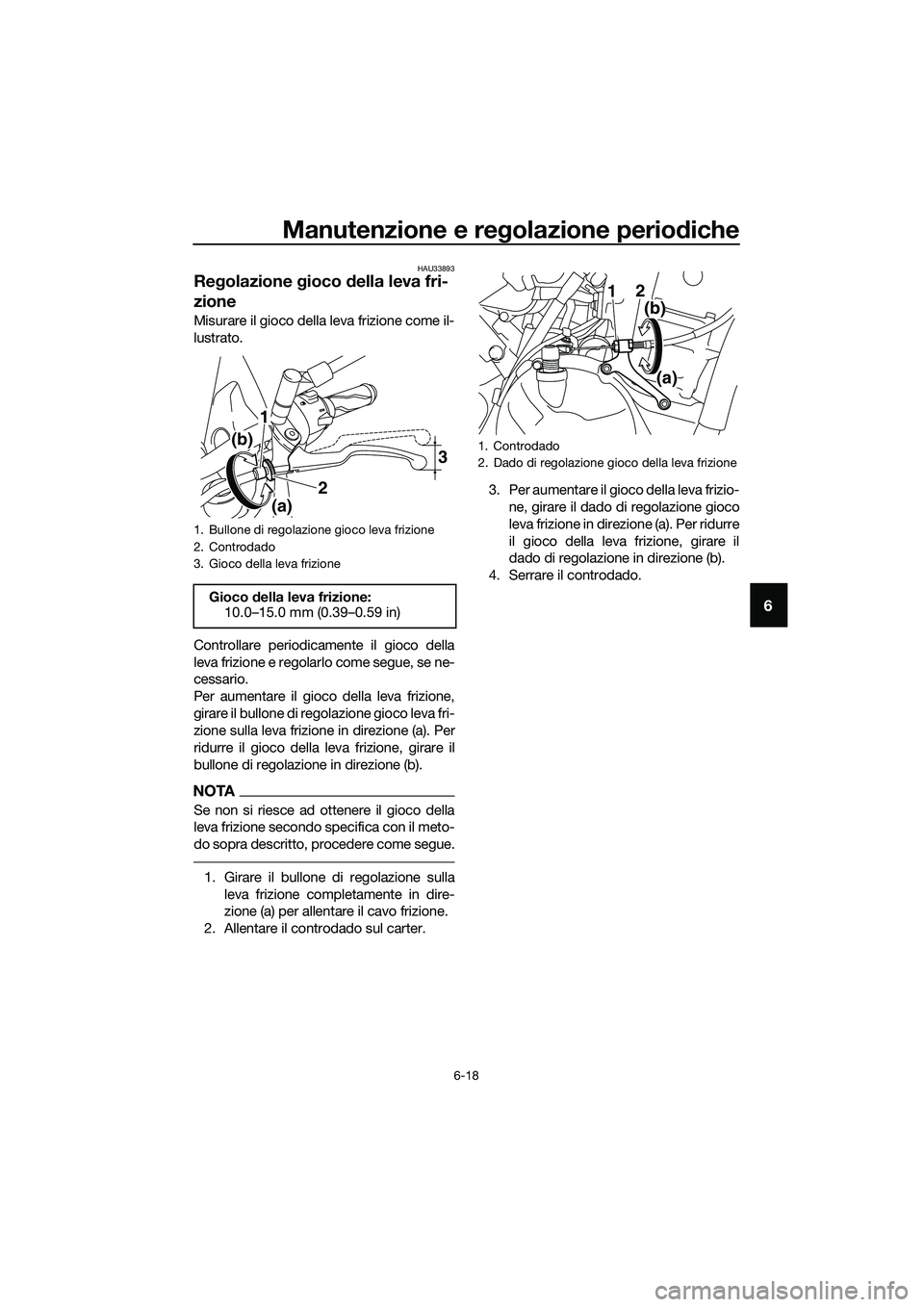

Manutenzione e regolazione perio diche
6-18
6
HAU33893
Re golazione gioco della leva fri-
zione
Misurare il gioco della leva frizione come il-
lustrato.
Controllare periodicamente il gioco della
leva frizione e regolarlo come segue, se ne-
cessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione sulla leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, girare il
bullone di regolazione in direzione (b).
NOTA
Se non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-
do sopra descritto, procedere come segue.
1. Girare il bullone di regolazione sulla
leva frizione completamente in dire-
zione (a) per allentare il cavo frizione.
2. Allentare il controdado sul carter. 3. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridurre
il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
4. Serrare il controdado.
1. Bullone di regolazione gioco leva frizione
2. Controdado
3. Gioco della leva frizione
Gioco d ella leva frizione:
10.0–15.0 mm (0.39–0.59 in)
3
(a)
1
2
(b)
1. Controdado
2. Dado di regolazione gioco della leva frizione
2
(b)
(a)
1
UB9AH0H0.book Page 18 Thursday, July 6, 2017 9:16 AM

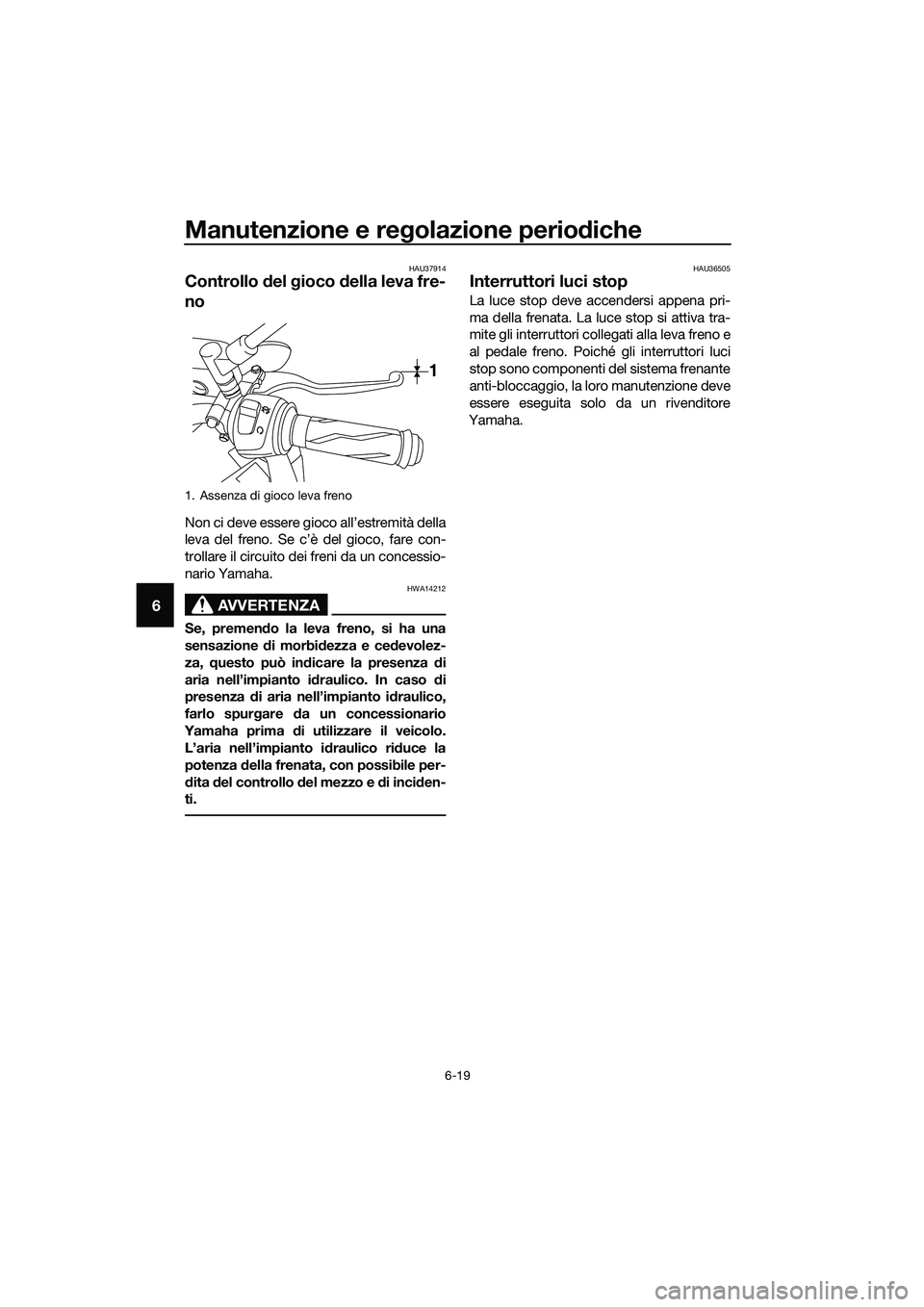

Manutenzione e regolazione perio diche
6-19
6
HAU37914
Controllo del gioco della leva fre-
no
Non ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ced evolez-
za, questo può in dicare la presenza di
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto i draulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico ri duce la
potenza della frenata, con possibile per-
d ita del controllo del mezzo e di incid en-
ti.
HAU36505
Interruttori luci stop
La luce stop deve accendersi appena pri-
ma della frenata. La luce stop si attiva tra-
mite gli interruttori collegati alla leva freno e
al pedale freno. Poiché gli interruttori luci
stop sono componenti del sistema frenante
anti-bloccaggio, la loro manutenzione deve
essere eseguita solo da un rivenditore
Yamaha.
1. Assenza di gioco leva freno
1
UB9AH0H0.book Page 19 Thursday, July 6, 2017 9:16 AM

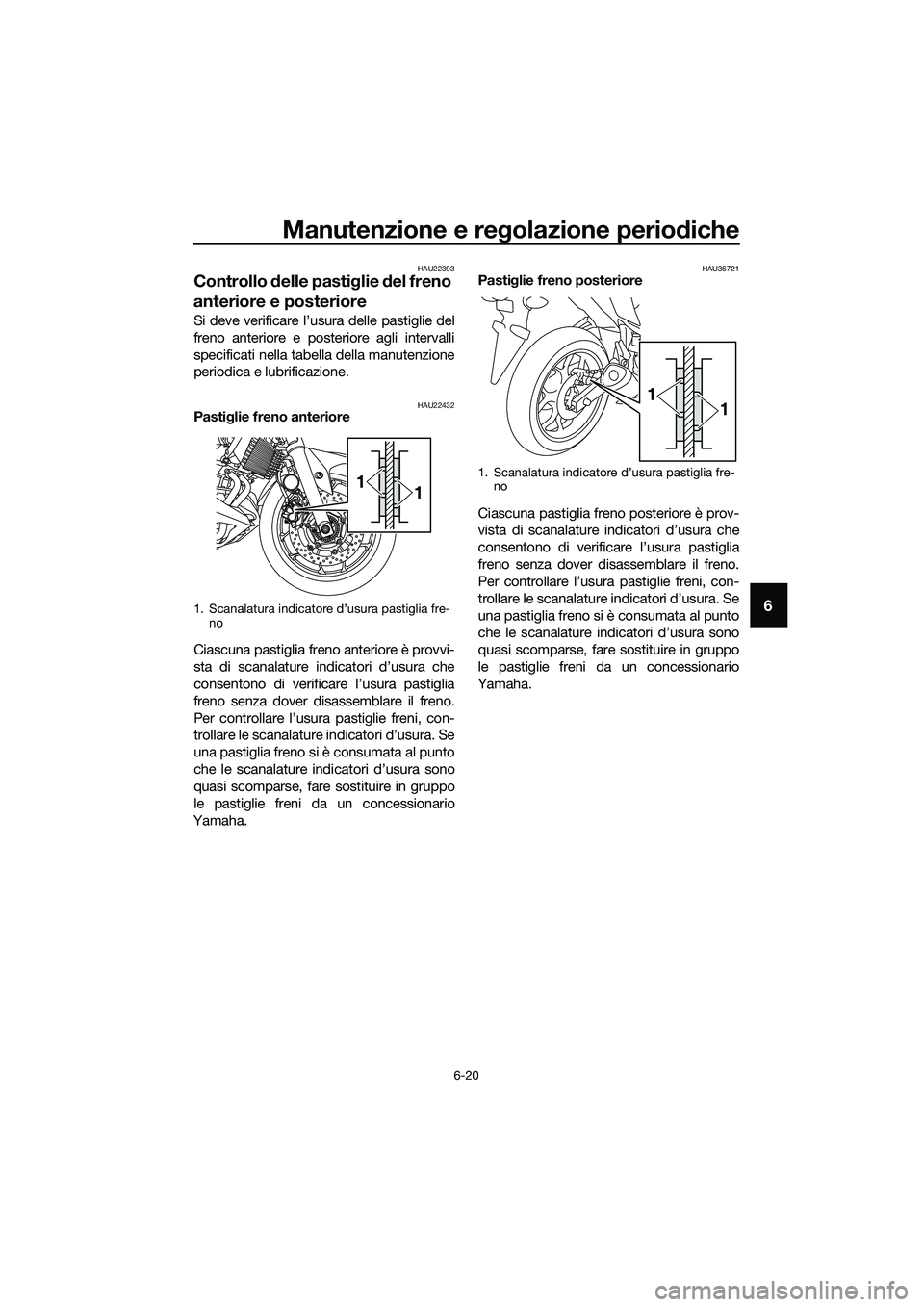

Manutenzione e regolazione perio diche
6-20
6
HAU22393
Controllo delle pasti glie del freno
anteriore e posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22432Pasti glie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che le scanalature indicatori d’usura sono
quasi scomparse, fare sostituire in gruppo
le pastiglie freni da un concessionario
Yamaha.
HAU36721Pasti glie freno posteriore
Ciascuna pastiglia freno posteriore è prov-
vista di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che le scanalature indicatori d’usura sono
quasi scomparse, fare sostituire in gruppo
le pastiglie freni da un concessionario
Yamaha.
1. Scanalatura indicatore d’usura pastiglia fre- no
11
1. Scanalatura indicatore d’usura pastiglia fre-
no
1 1
UB9AH0H0.book Page 20 Thursday, July 6, 2017 9:16 AM

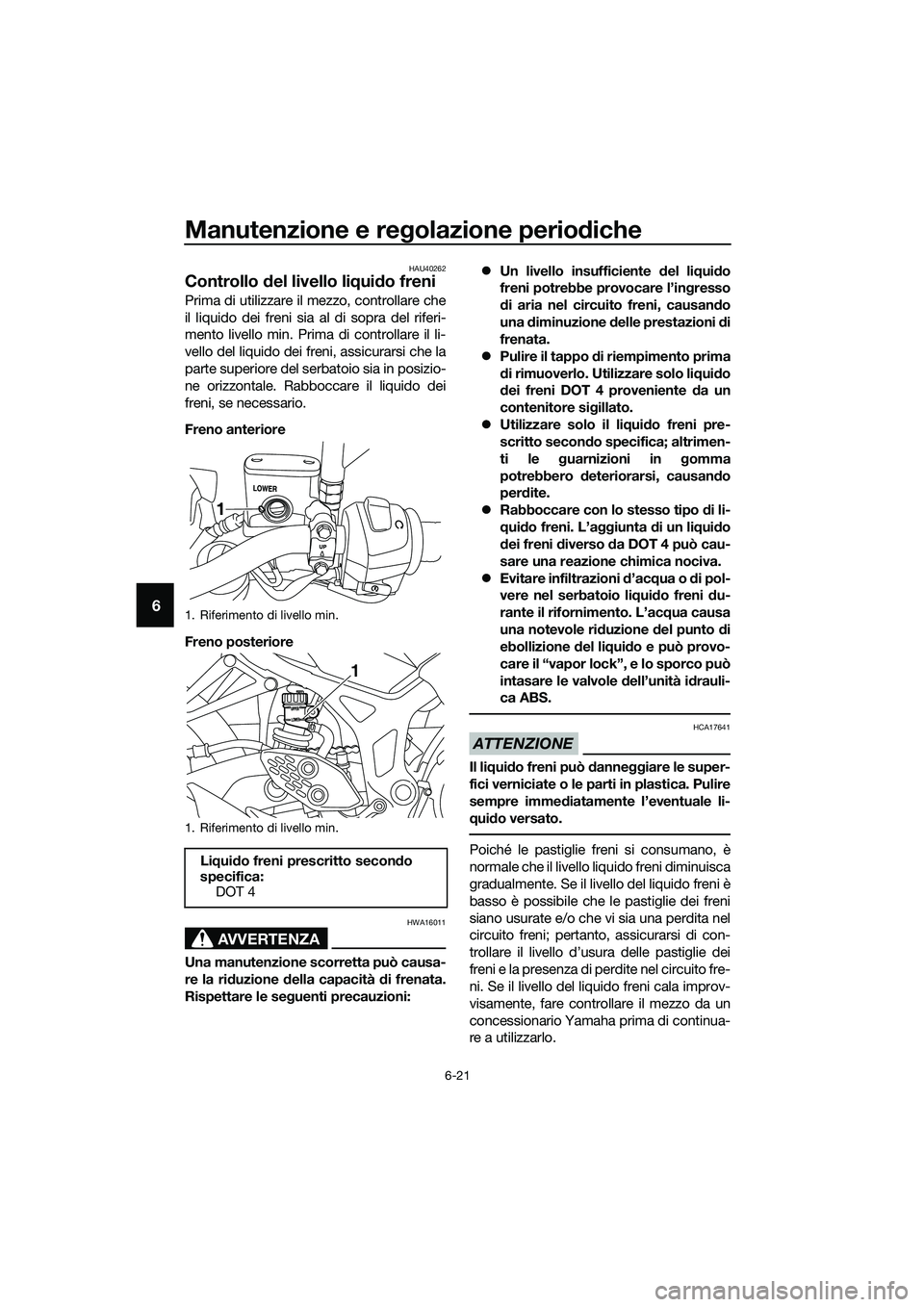

Manutenzione e regolazione perio diche
6-21
6
HAU40262
Controllo del livello li qui do freni
Prima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore
Freno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la rid uzione della capacità di frenata.
Rispettare le se guenti precauzioni: z
Un livello insufficiente del li qui do
freni potrebbe provocare l’in gresso
d i aria nel circuito freni, causan do
una diminuzione delle prestazioni di
frenata.
z Pulire il tappo d i riempimento prima
d i rimuoverlo. Utilizzare solo liq uido
d ei freni DOT 4 proveniente da un
contenitore si gillato.
z Utilizzare solo il li qui do freni pre-
scritto secon do specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causan do
per dite.
z Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
z Evitare infiltrazioni d ’acqua o di
pol-
vere nel serbatoio li qui do freni du-
rante il rifornimento. L’ac qua causa
una notevole ri duzione del punto di
ebollizione del li qui do e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità i drauli-
ca ABS.
ATTENZIONE
HCA17641
Il li qui do freni può danne ggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
1. Riferimento di livello min.
1. Riferimento di livello min.
Li qui do freni prescritto secon do
specifica: DOT 4
1
1
UB9AH0H0.book Page 21 Thursday, July 6, 2017 9:16 AM

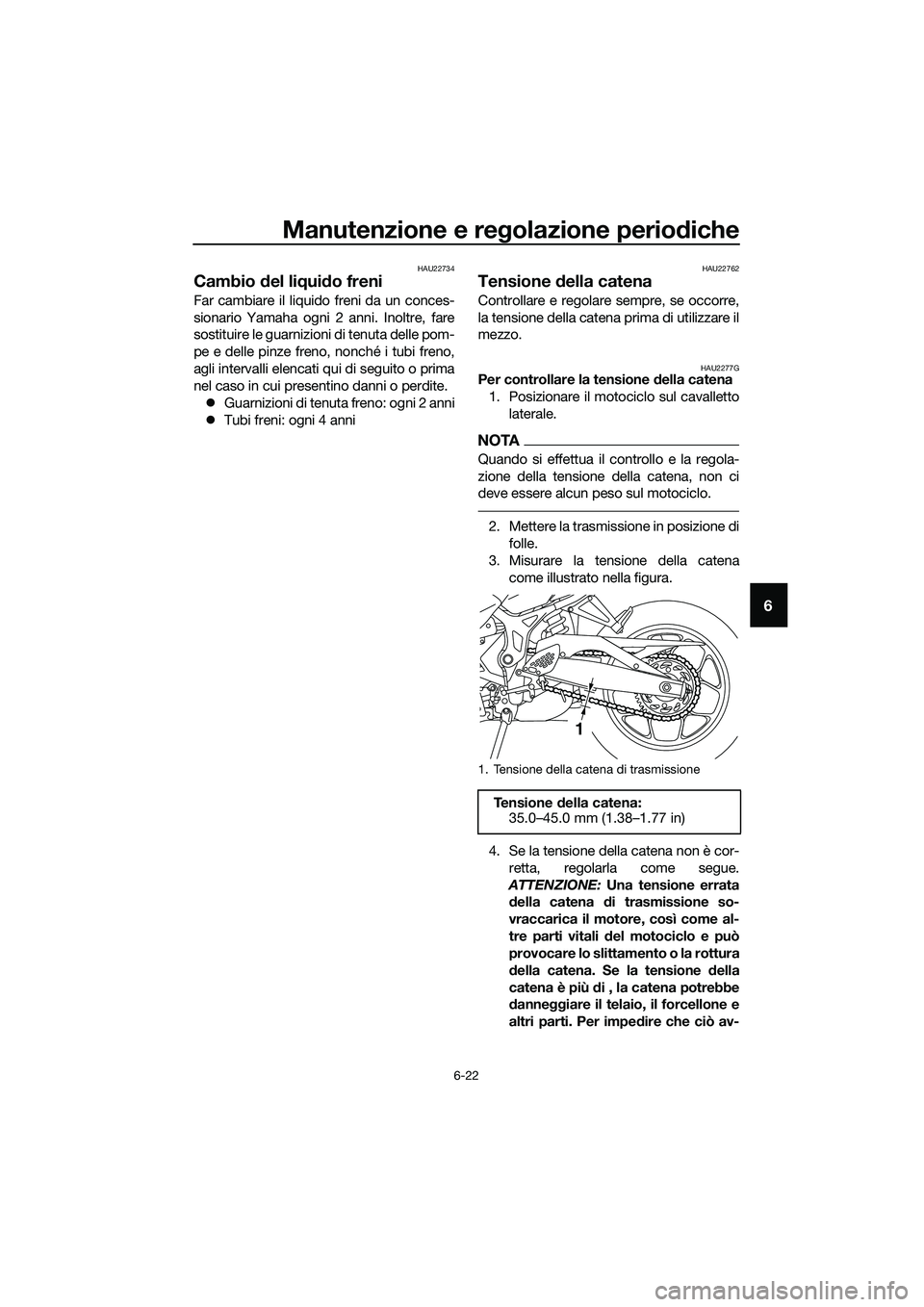

Manutenzione e regolazione perio diche
6-22
6
HAU22734
Cambio del li qui do freni
Far cambiare il liquido freni da un conces-
sionario Yamaha ogni 2 anni. Inoltre, fare
sostituire le guarnizioni di tenuta delle pom-
pe e delle pinze freno, nonché i tubi freno,
agli intervalli elencati qui di seguito o prima
nel caso in cui presentino danni o perdite.
z Guarnizioni di tenuta freno: ogni 2 anni
z Tubi freni: ogni 4 anni
HAU22762
Tensione della catena
Controllare e regolare sempre, se occorre,
la tensione della catena prima di utilizzare il
mezzo.
HAU2277GPer controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto laterale.
NOTA
Quando si effettua il controllo e la regola-
zione della tensione della catena, non ci
deve essere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione difolle.
3. Misurare la tensione della catena come illustrato nella figura.
4. Se la tensione della catena non è cor- retta, regolarla come segue.
ATTENZIONE: Una tensione errata
d ella catena d i trasmissione so-
vraccarica il motore, così come al-
tre parti vitali d el motociclo e può
provocare lo slittamento o la rottura
d ella catena. Se la tensione della
catena è più d i , la catena potrebbe
d anne ggiare il telaio, il forcellone e
altri parti. Per impe dire che ciò av-
1. Tensione della catena di trasmissione
Tensione della catena:
35.0–45.0 mm (1.38–1.77 in)
1
UB9AH0H0.book Page 22 Thursday, July 6, 2017 9:16 AM

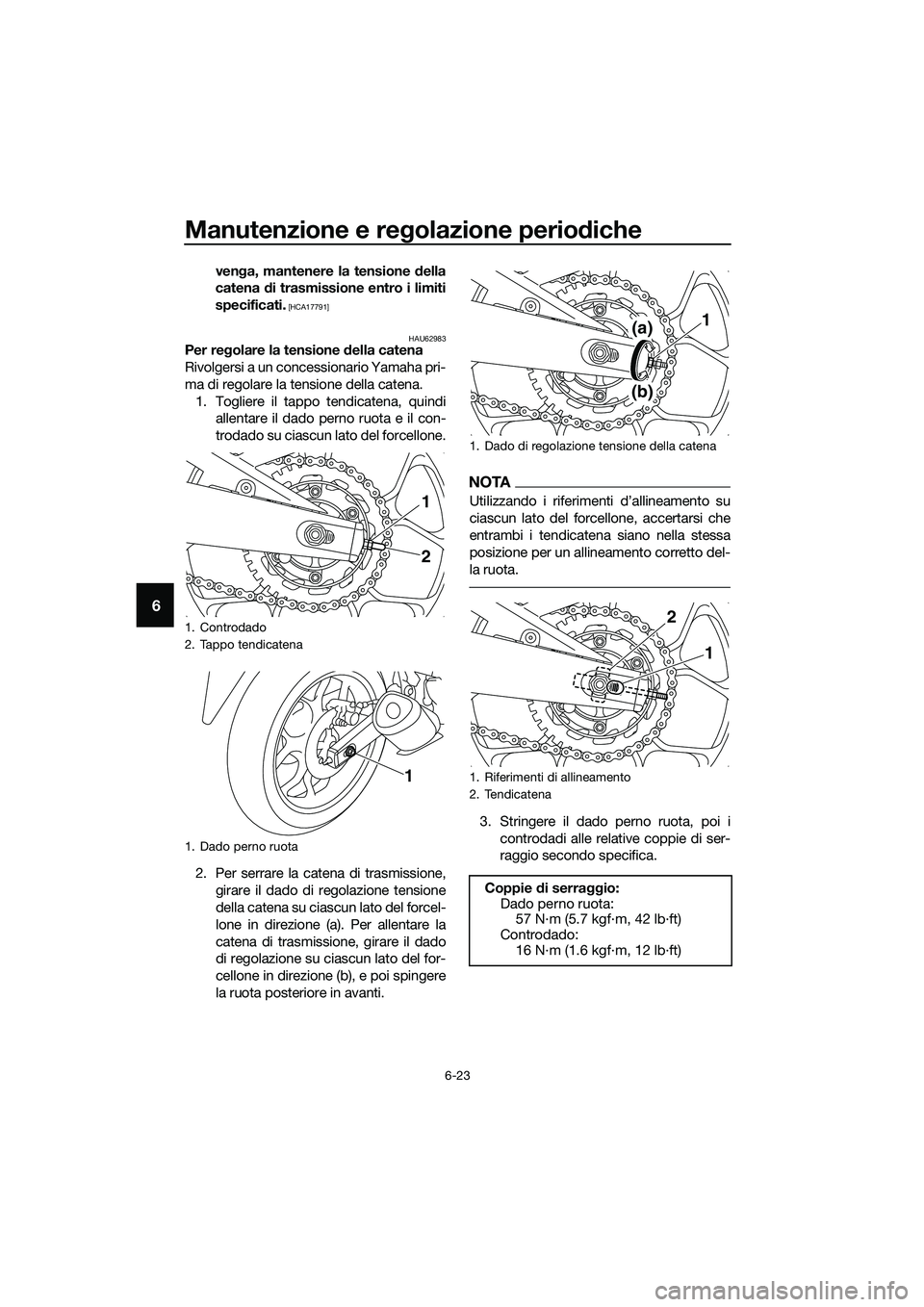

Manutenzione e regolazione perio diche
6-23
6
ven ga, mantenere la tensione d ella
catena di trasmissione entro i limiti
specificati.
[HCA17791]
HAU62983
Per regolare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la tensione della catena.
1. Togliere il tappo tendicatena, quindi allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
2. Per serrare la catena di trasmissione, girare il dado di regolazione tensione
della catena su ciascun lato del forcel-
lone in direzione (a). Per allentare la
catena di trasmissione, girare il dado
di regolazione su ciascun lato del for-
cellone in direzione (b), e poi spingere
la ruota posteriore in avanti.
NOTA
Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto del-
la ruota.
3. Stringere il dado perno ruota, poi icontrodadi alle relative coppie di ser-
raggio secondo specifica.
1. Controdado
2. Tappo tendicatena
1. Dado perno ruota
1
2
1
1. Dado di regolazione tensione della catena
1. Riferimenti di allineamento
2. Tendicatena
Coppie d i serraggio:
Dado perno ruota: 57 N·m (5.7 kgf·m, 42 lb·ft)
Controdado:
16 N·m (1.6 kgf·m, 12 lb·ft)
1(a)
(b)
1
2
UB9AH0H0.book Page 23 Thursday, July 6, 2017 9:16 AM

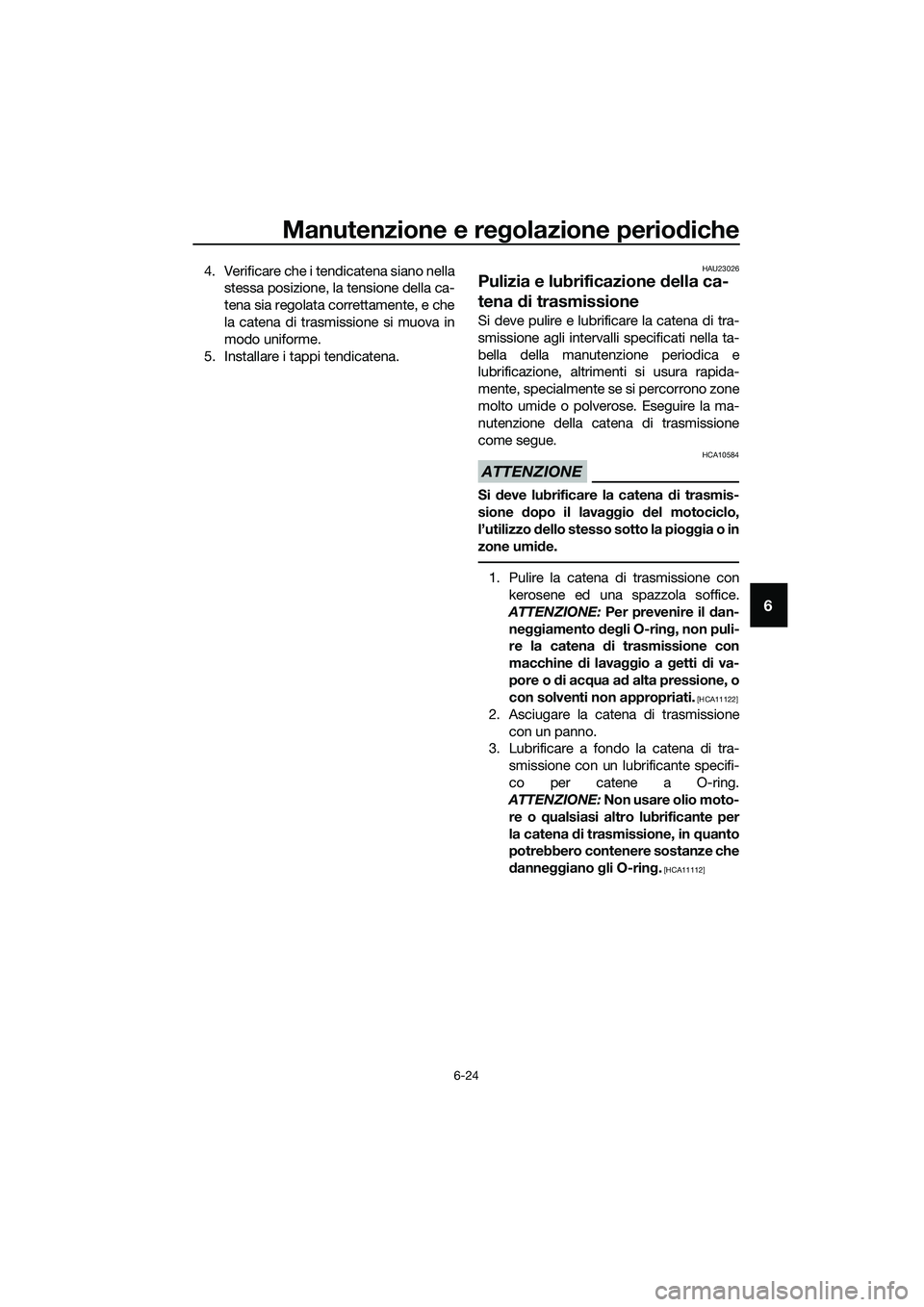

Manutenzione e regolazione perio diche
6-24
6
4. Verificare che i tendicatena siano nella
stessa posizione, la tensione della ca-
tena sia regolata correttamente, e che
la catena di trasmissione si muova in
modo uniforme.
5. Installare i tappi tendicatena.HAU23026
Pulizia e lubrificazione della ca-
tena di trasmissione
Si deve pulire e lubrif icare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.
ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lava ggio del motociclo,
l’utilizzo dello stesso sotto la pio ggia o in
zone umi de.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
ne ggiamento deg li O-rin g, non puli-
re la catena di trasmissione con
macchine di lava ggio a g etti di va-
pore o di ac qua a d alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifi-
co per catene a O-ring.
ATTENZIONE: Non usare olio moto-
re o q ualsiasi altro lubrificante per
la catena di trasmissione, in q uanto
potrebbero contenere sostanze che
d anne ggiano gli O-rin g.
[HCA11112]
UB9AH0H0.book Page 24 Thursday, July 6, 2017 9:16 AM

Manutenzione e regolazione perio diche
6-25
6
HAU23098
Controllo e lubrificazione dei cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arru gginimento
d ei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono d an-
ne ggiati, sostituirli al più presto
possibile per prevenire con dizioni di
mancata sicurezza.
[HWA10712] HAU49921
Controllo e lubrificazione
della
manopola e del cavo accelerato-
re
Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Lubrificante consi gliato:
Lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
UB9AH0H0.book Page 25 Thursday, July 6, 2017 9:16 AM
