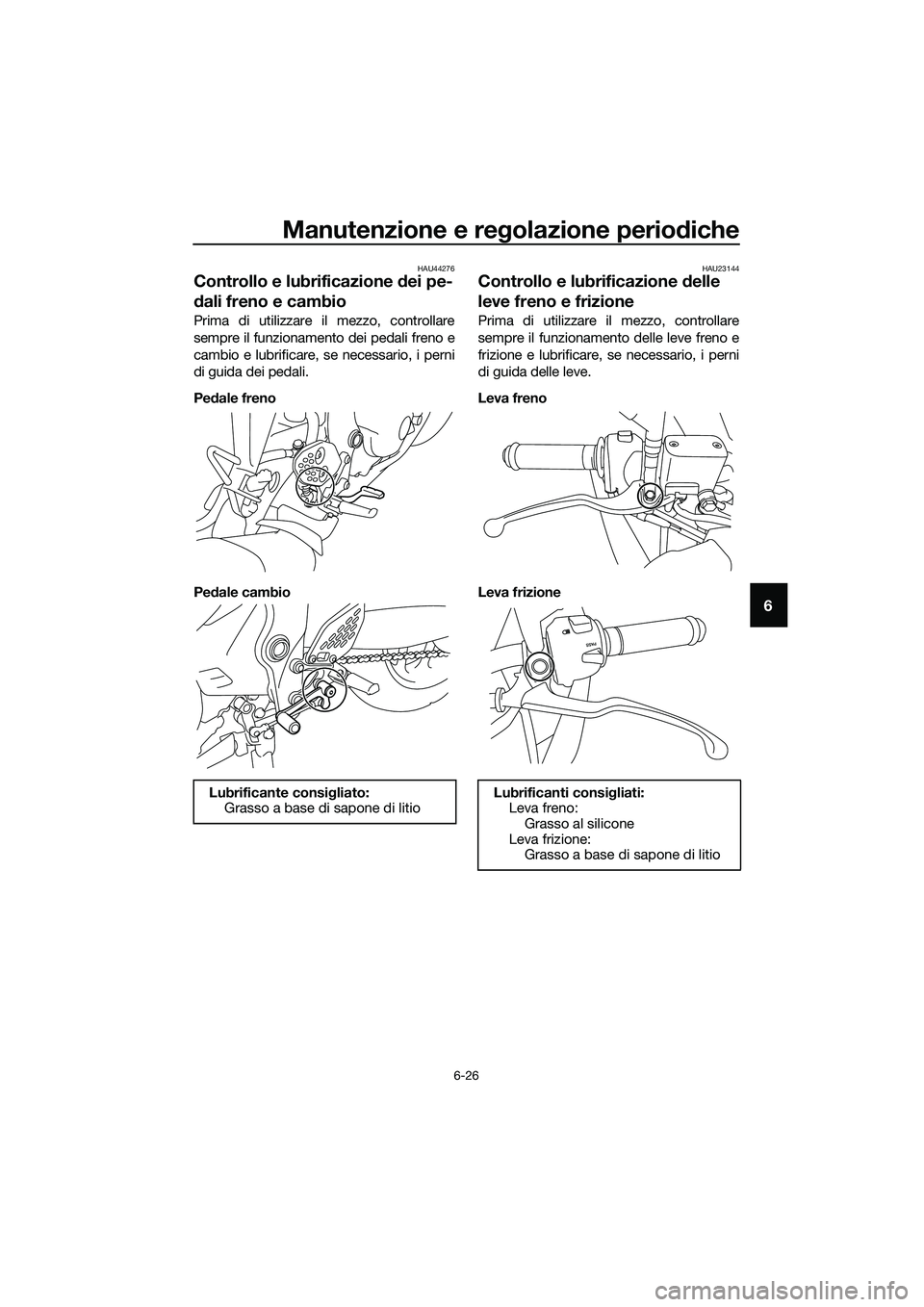

Manutenzione e regolazione perio diche
6-26
6
HAU44276
Controllo e lubrificazione dei pe-
d ali freno e cambio
Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
Ped ale freno
Ped ale cambio
HAU23144
Controllo e lubrificazione delle
leve freno e frizione
Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.
Leva freno
Leva frizione
Lubrificante consi gliato:
Grasso a base di sapone di litio
Lubrificanti consi gliati:
Leva freno: Grasso al silicone
Leva frizione: Grasso a base di sapone di litio
UB9AH0H0.book Page 26 Thursday, July 6, 2017 9:16 AM

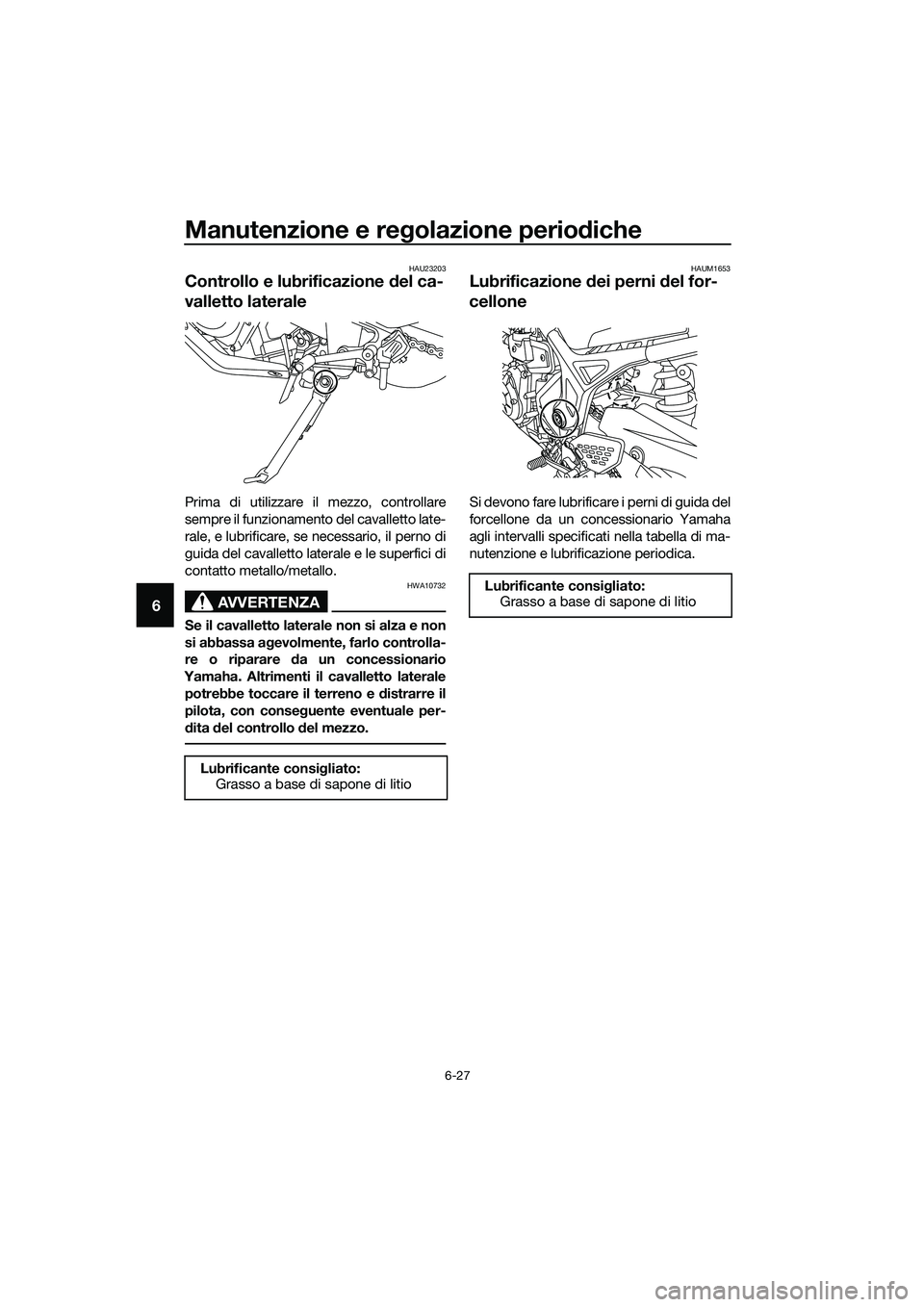

Manutenzione e regolazione perio diche
6-27
6
HAU23203
Controllo e lubrificazione del ca-
valletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il perno di
guida del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa a gevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale potrebbe toccare il terreno e distrarre il
pilota, con conse guente eventuale per-
d ita del controllo del mezzo.
HAUM1653
Lubrificazione dei perni del for-
cellone
Si devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
Lubrificante consi gliato:
Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso a base di sapone di litio
UB9AH0H0.book Page 27 Thursday, July 6, 2017 9:16 AM

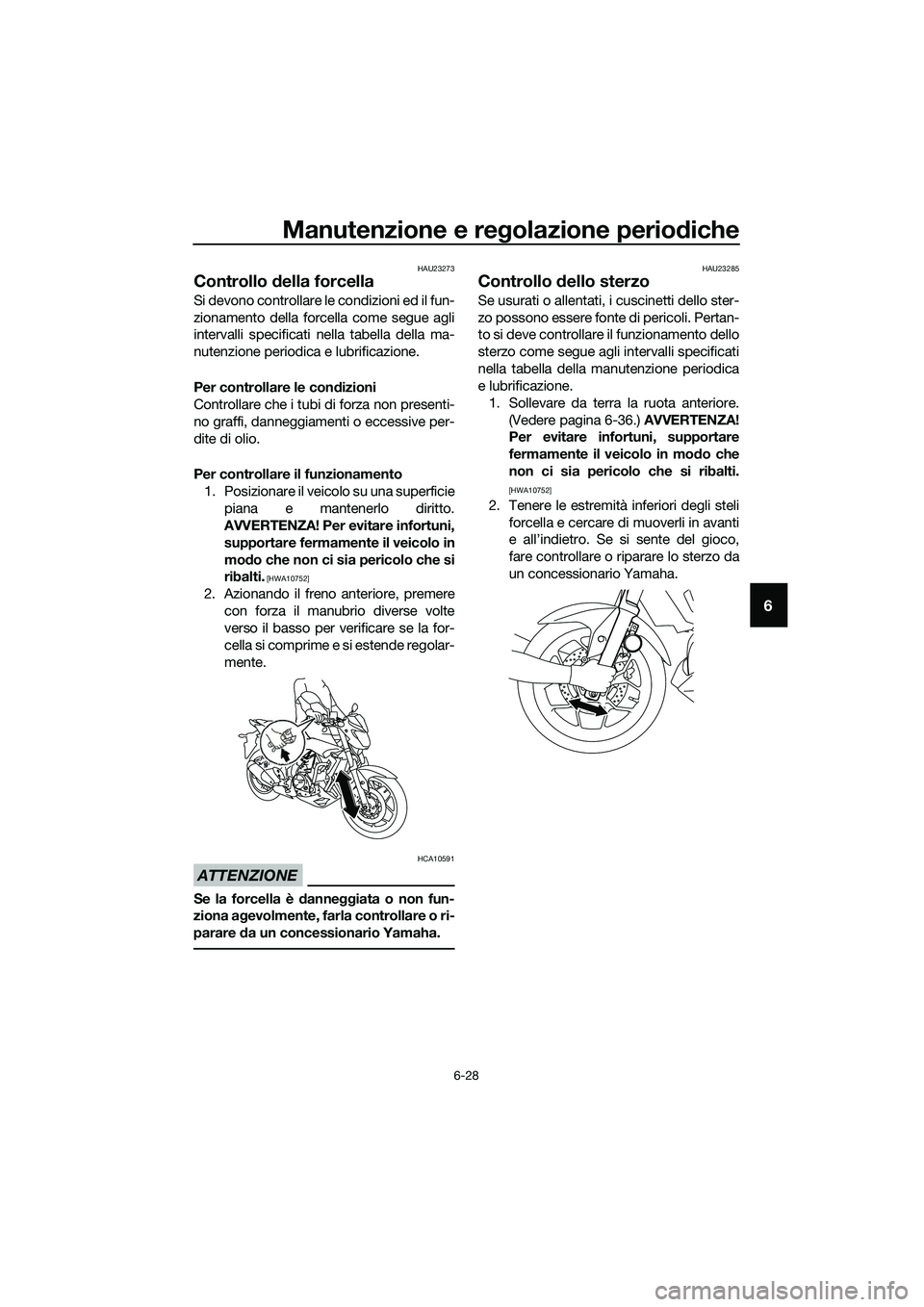

Manutenzione e regolazione perio diche
6-28
6
HAU23273
Controllo della forcella
Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è d anneggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23285
Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Sollevare da terra la ruota anteriore. (Vedere pagina 6-36.) AVVERTENZA!
Per evitare infortuni, supportare
fermamente il veicolo in mo do che
non ci sia pericolo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
UB9AH0H0.book Page 28 Thursday, July 6, 2017 9:16 AM

Manutenzione e regolazione perio diche
6-29
6
HAU23292
Controllo dei cuscinetti ruote
Si devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU62521
Batteria
La batteria si trova sotto la sella pilota. (Ve-
dere pagina 3-19.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
z Il liqui do della batteria è velenoso e
pericoloso, in q uanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e prote g-
g ere sempre gli occhi q uando si la-
vora vicino alle batterie. In caso di
contatto, ese guire i se guenti prov-
ve dimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac- quare con molta ac qua.
CONTATTO INTERNO: Bere
gran di q uantità di ac qua o latte e
chiamare imme diatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.
1. Batteria
2. Cavo negativo batteria (nero)
3. Cavo positivo batteria (rosso)
1
2
3
UB9AH0H0.book Page 29 Thursday, July 6, 2017 9:16 AM

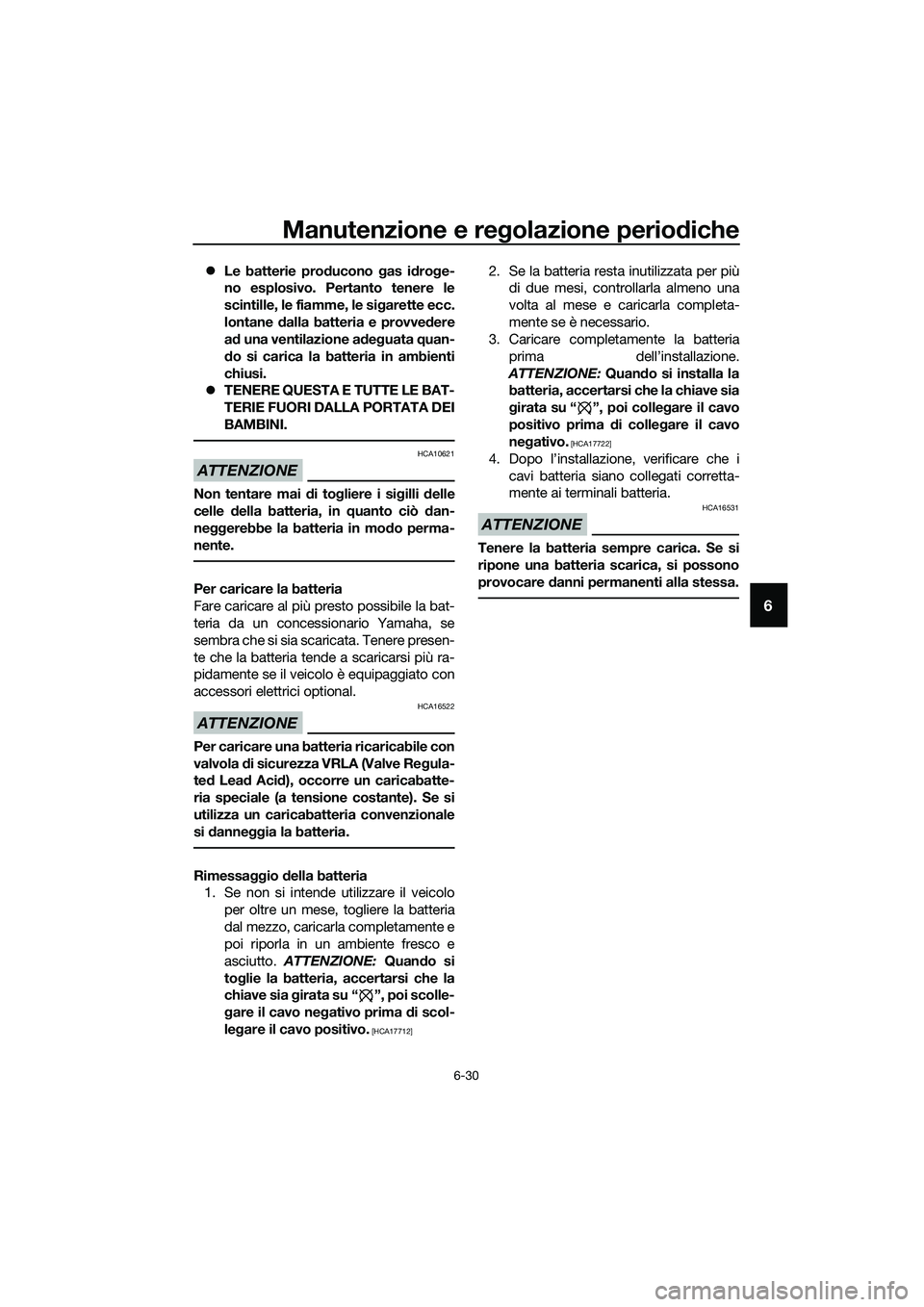

Manutenzione e regolazione perio diche
6-30
6
z Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg uata quan-
d o si carica la batteria in ambienti
chiusi.
z TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
ATTENZIONE
HCA10621
Non tentare mai di to gliere i si gilli delle
celle della batteria, in q uanto ciò dan-
ne ggerebbe la batteria in mo do perma-
nente.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Re gula-
te d Lea d Acid ), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.
Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
to glie la batteria, accertarsi che la
chiave sia girata su “ ”, poi scolle-
g are il cavo ne gativo prima d i scol-
le gare il cavo positivo.
[HCA17712]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
g irata su “ ”, poi colle gare il cavo
positivo prima d i collegare il cavo
ne gativo.
[HCA17722]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.
ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
UB9AH0H0.book Page 30 Thursday, July 6, 2017 9:16 AM

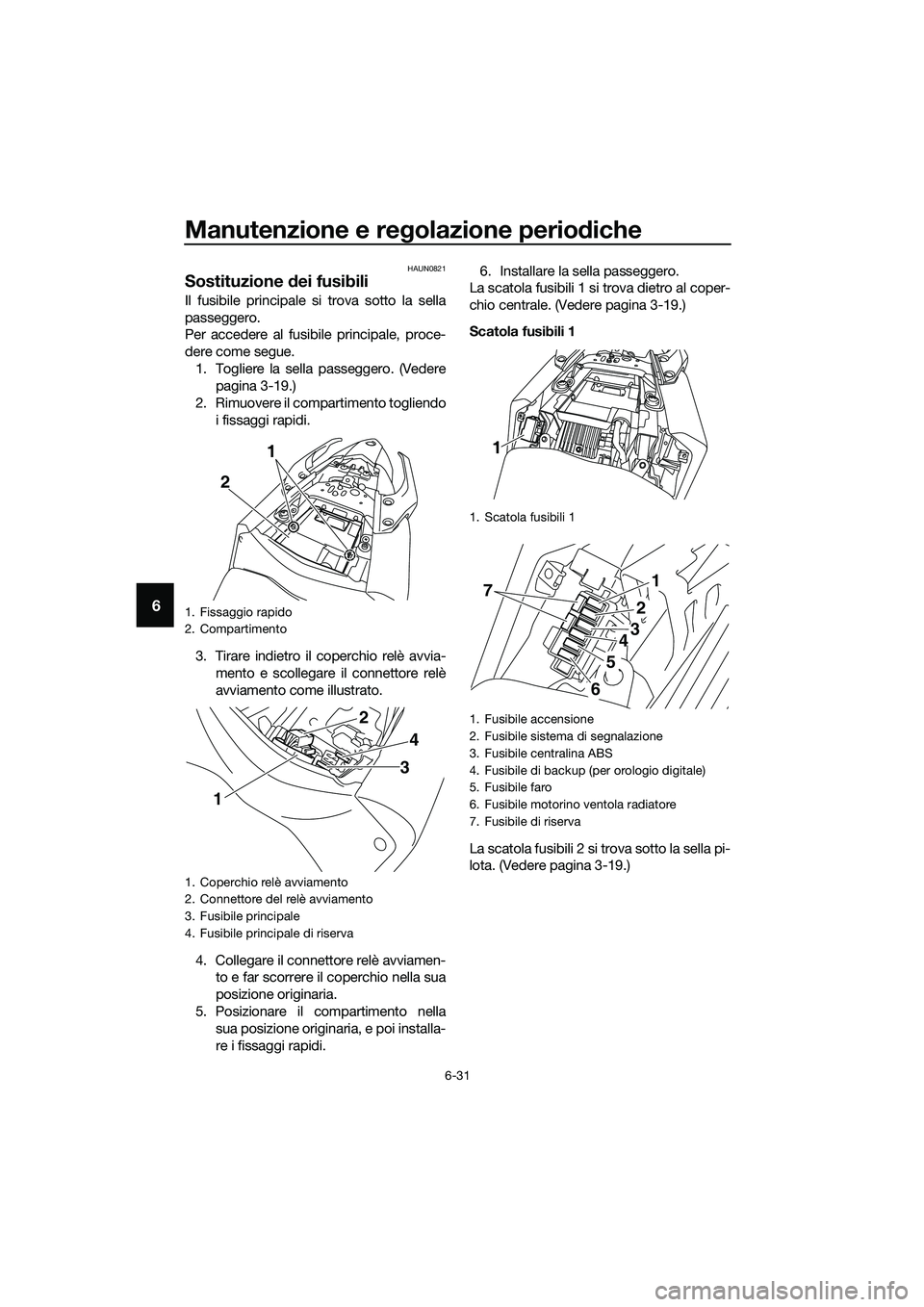

Manutenzione e regolazione perio diche
6-31
6
HAUN0821
Sostituzione dei fusibili
Il fusibile principale si trova sotto la sella
passeggero.
Per accedere al fusibile principale, proce-
dere come segue.
1. Togliere la sella passeggero. (Vedere pagina 3-19.)
2. Rimuovere il compartimento togliendo i fissaggi rapidi.
3. Tirare indietro il coperchio relè avvia- mento e scollegare il connettore relè
avviamento come illustrato.
4. Collegare il connettore relè avviamen- to e far scorrere il coperchio nella sua
posizione originaria.
5. Posizionare il compartimento nella sua posizione originaria, e poi installa-
re i fissaggi rapidi. 6. Installare la sella passeggero.
La scatola fusibili 1 si trova dietro al coper-
chio centrale. (Vedere pagina 3-19.)
Scatola fusibili 1
La scatola fusibili 2 si trova sotto la sella pi-
lota. (Vedere pagina 3-19.)
1. Fissaggio rapido
2. Compartimento
1. Coperchio relè avviamento
2. Connettore del relè avviamento
3. Fusibile principale
4. Fusibile principale di riserva
2 1
1
2
3
4
1. Scatola fusibili 1
1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile centralina ABS
4. Fusibile di backup (per orologio digitale)
5. Fusibile faro
6. Fusibile motorino ventola radiatore
7. Fusibile di riserva
1
71
2
3
5
6
4
UB9AH0H0.book Page 31 Thursday, July 6, 2017 9:16 AM

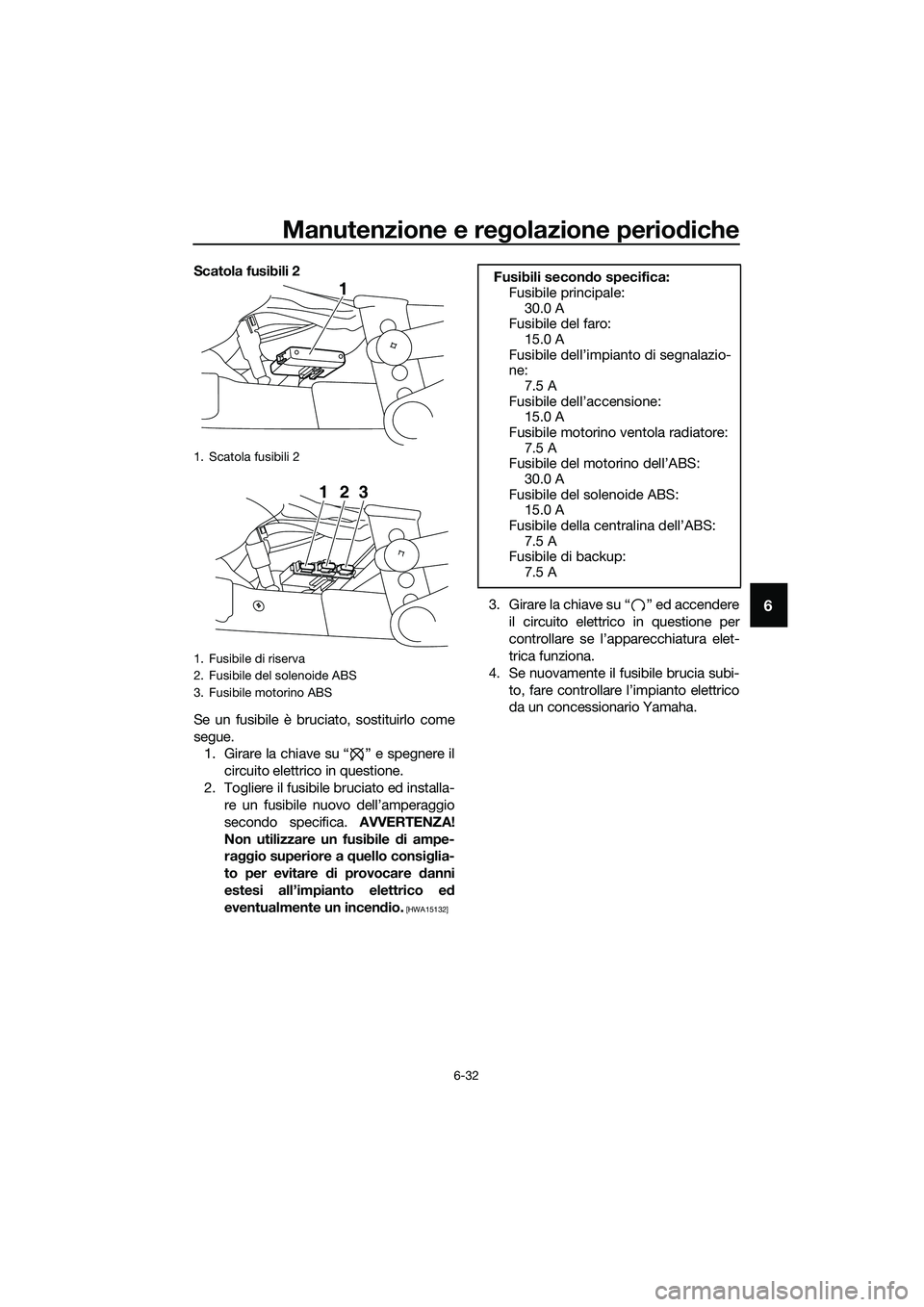

Manutenzione e regolazione perio diche
6-32
6
Scatola fusibili 2
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “ ” e spegnere il
circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a quello consi glia-
to per evitare di provocare danni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Girare la chiave su “ ” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura elet-
trica funziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Scatola fusibili 2
1. Fusibile di riserva
2. Fusibile del solenoide ABS
3. Fusibile motorino ABS
1
123
Fusibili secon do specifica:
Fusibile principale:
30.0 A
Fusibile del faro: 15.0 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile motorino ventola radiatore:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile di backup: 7.5 A
UB9AH0H0.book Page 32 Thursday, July 6, 2017 9:16 AM

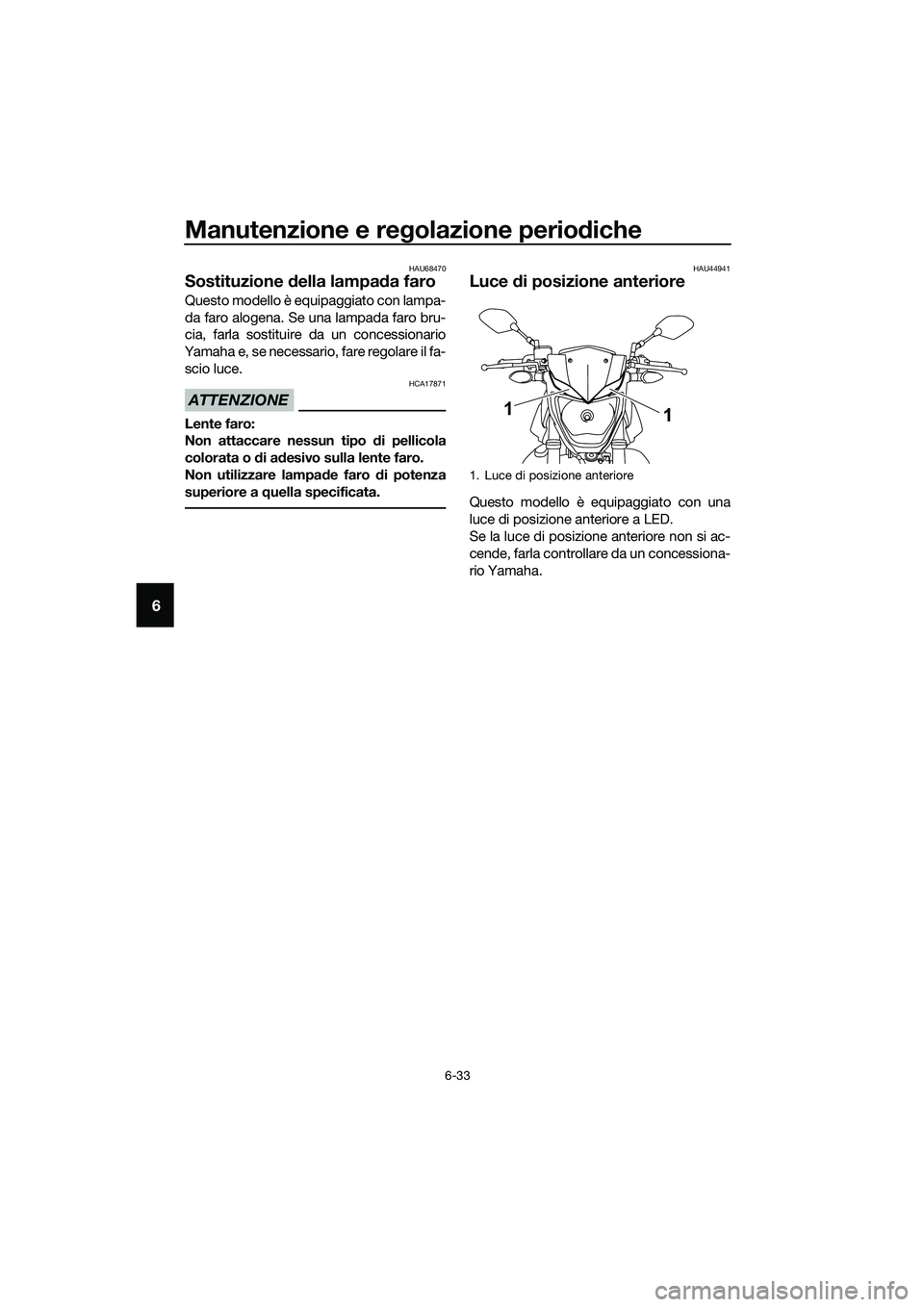

Manutenzione e regolazione perio diche
6-33
6
HAU68470
Sostituzione della lampa da faro
Questo modello è equipaggiato con lampa-
da faro alogena. Se una lampada faro bru-
cia, farla sostituire da un concessionario
Yamaha e, se necessario, fare regolare il fa- scio luce.
ATTENZIONE
HCA17871
Lente faro:
Non attaccare nessun tipo di pellicola
colorata o di a desivo sulla lente faro.
Non utilizzare lampa de faro d i potenza
superiore a quella specificata.
HAU44941
Luce di posizione anteriore
Questo modello è equipaggiato con una
luce di posizione anteriore a LED.
Se la luce di posizione anteriore non si ac-
cende, farla controllare da un concessiona-
rio Yamaha.
1. Luce di posizione anteriore
1
1
UB9AH0H0.book Page 33 Thursday, July 6, 2017 9:16 AM

Manutenzione e regolazione perio diche
6-34
6
HAU24182
Lampa da biluce fanalino/stop
Questo modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU62590
Sostituzione della lampa da in di-
catore d i d irezione
1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere il cavetto portalampada indi- catore di direzione (insieme alla lam-
pada) girandolo in senso antiorario.
3. Togliere la lampada bruciata estraen- dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada (insieme alla lampada) girandolo in senso orario.
6. Installare la lente indicatore di direzio- ne installando la vite. ATTENZIONE:
Non string ere eccessivamente la vi-
te, altrimenti la lente potrebbe rom-
persi.
[HCA11192]
1. Coppetta indicatore di direzione
2. Vite
1. Cavetto portalampada indicatore di direzio- ne
1
2
1
UB9AH0H0.book Page 34 Thursday, July 6, 2017 9:16 AM

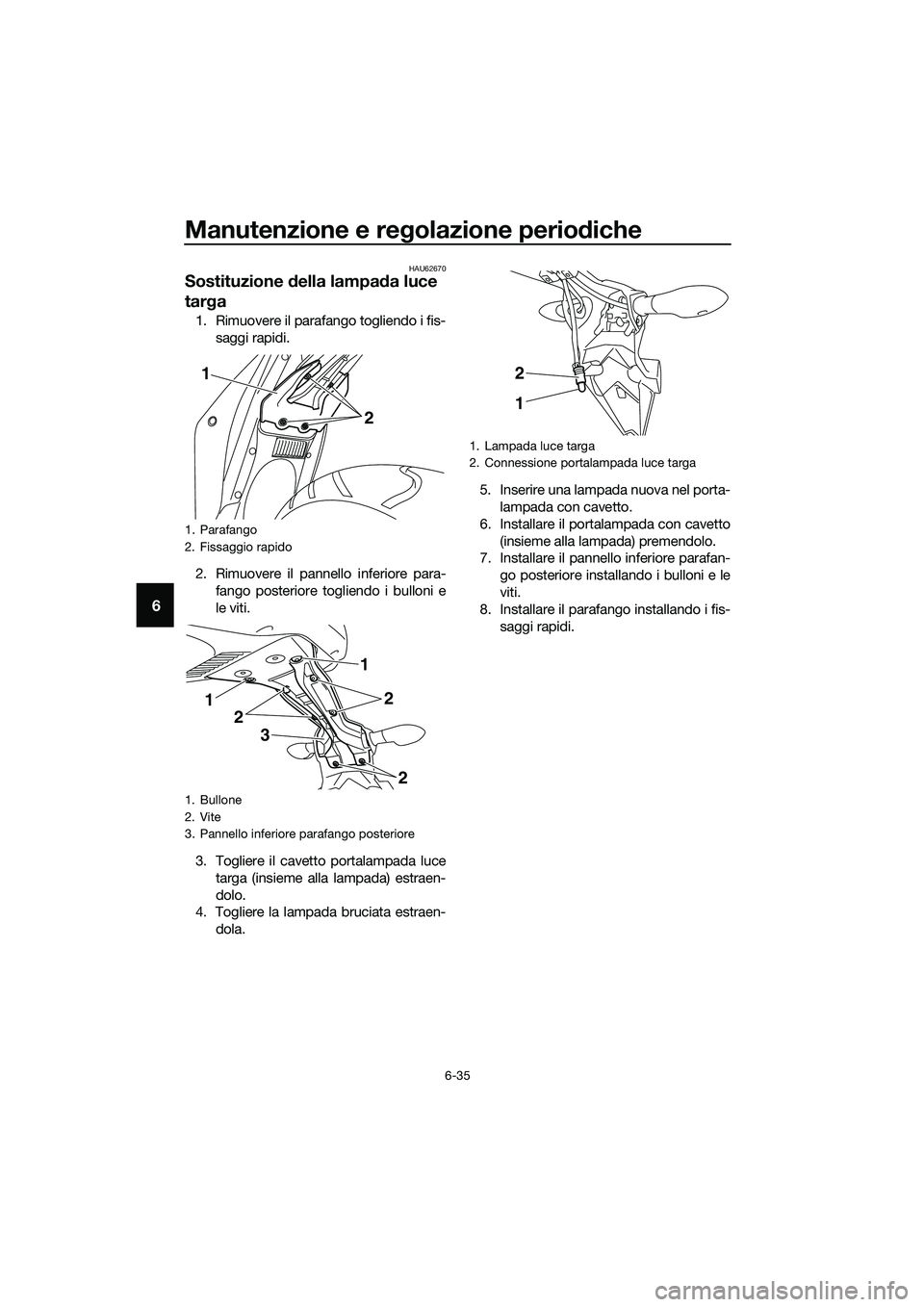

Manutenzione e regolazione perio diche
6-35
6
HAU62670
Sostituzione della lampa da luce
tar ga
1. Rimuovere il parafango togliendo i fis-
saggi rapidi.
2. Rimuovere il pannello inferiore para- fango posteriore togliendo i bulloni e
le viti.
3. Togliere il cavetto portalampada luce targa (insieme alla lampada) estraen-
dolo.
4. Togliere la lampada bruciata estraen-
dola. 5. Inserire una lampada nuova nel porta-
lampada con cavetto.
6. Installare il portalampada con cavetto (insieme alla lampada) premendolo.
7. Installare il pannello inferiore parafan-
go posteriore installando i bulloni e le
viti.
8. Installare il parafango installando i fis-
saggi rapidi.
1. Parafango
2. Fissaggio rapido
1. Bullone
2. Vite
3. Pannello inferiore parafango posteriore
1
2
3
2
1
2
2
1
1. Lampada luce targa
2. Connessione portalampada luce targa
2
1
UB9AH0H0.book Page 35 Thursday, July 6, 2017 9:16 AM
