Manutenzione e regolazione perio diche
6-36
6
HAU24351
Come supportare il motociclo
Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta
sotto il motore.
Per la manutenzione della ruota anterio-
re 1. Stabilizzare la parte posteriore del motociclo con un cavalletto per moto-
ciclo o, se questo non fosse disponibi-
le, mettendo un cric sotto il telaio
davanti alla ruota posteriore.
2. Sollevare la ruot a anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione d ella ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sotto
ciascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU25872
Ricerca e d eliminazione guasti
Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quan do si controlla l’impianto d el carbu-
rante, non fumare, e d accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di
scal daacq ua o fornaci. La benzina o i va-
pori di benzina possono accen dersi o
esplo dere, provocan do gravi infortuni o
d anni materiali.
UB9AH0H0.book Page 36 Thursday, July 6, 2017 9:16 AM

Manutenzione e regolazione perio diche
6-37
6
HAU63470

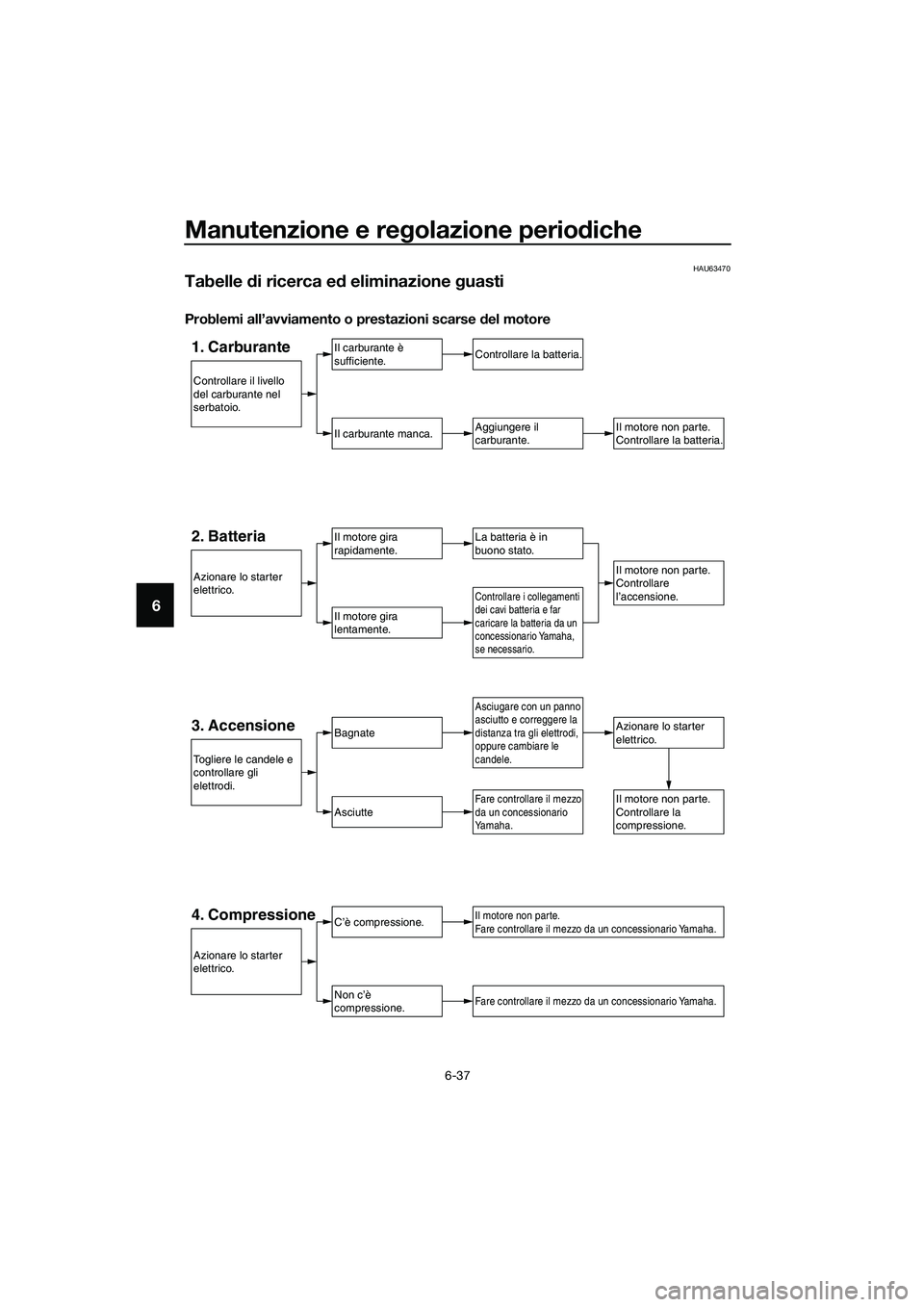

Tabelle di ricerca e d eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motore
1. CarburanteIl carburante è
sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il
carburante.
Il motore gira
rapidamente.
Il motore gira
lentamente.
Il motore non parte.
Controllare la batteria.
Asciugare con un panno
asciutto e correggere la
distanza tra gli elettrodi,
oppure cambiare le
candele.
Controllare i collegamenti
dei cavi batteria e far
caricare la batteria da un
concessionario Yamaha,
se necessario.
2. BatteriaLa batteria è in
buono stato.
Il motore non parte.
Controllare
l’accensione.
3. AccensioneBagnateAzionare lo starter
elettrico.
Asciutte
C’è compressione.
Non c’è
compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la
compressione.Fare controllare il mezzo
da un concessionario
Yamaha.
Togliere le candele e
controllare gli
elettrodi.
Azionare lo starter
elettrico.
Azionare lo starter
elettrico.
Controllare il livello
del carburante nel
serbatoio.
4. Compressione
UB9AH0H0.book Page 37 Thursday, July 6, 2017 9:16 AM

Manutenzione e regolazione perio diche
6-38
6

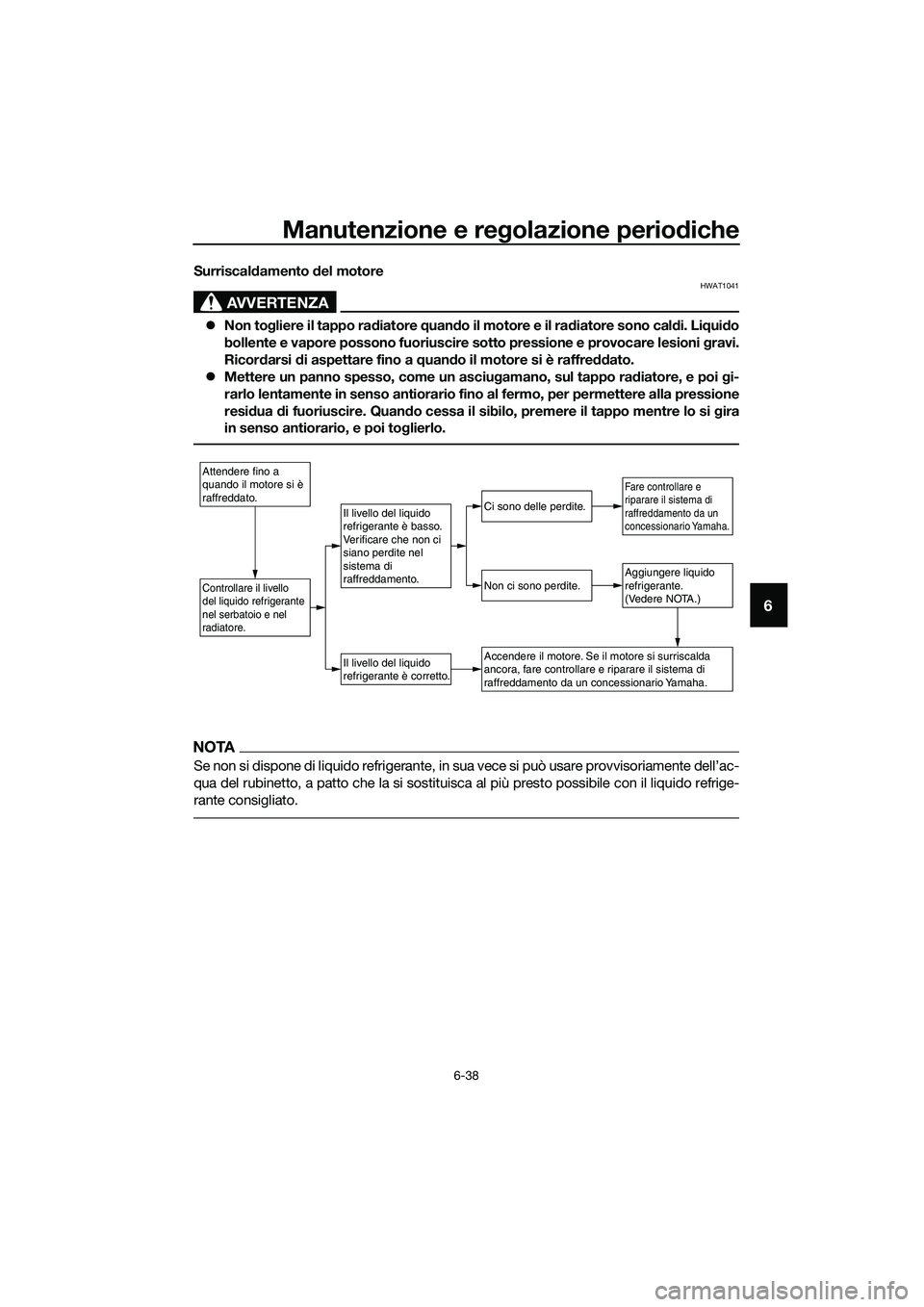

Surriscal damento del motore
AVVERTENZA
HWAT1041
z Non to gliere il tappo ra diatore quand o il motore e il ra diatore sono cal di. Li qui do
bollente e vapore possono fuoriuscire sotto pressione e provocare lesioni gravi.
Ricord arsi di aspettare fino a q uando il motore si è raffre ddato.
z Mettere un panno spesso, come un asciu gamano, sul tappo ra diatore, e poi gi-
rarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione
resi dua di fuoriuscire. Quan do cessa il sibilo, premere il tappo mentre lo si gira
in senso antiorario, e poi to glierlo.
NOTA
Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’ac-
qua del rubinetto, a patto che la si sostituisca al più presto possibile con il liquido refrige-
rante consigliato.
Attendere fino a
quando il motore si è
raffreddato.
Controllare il livello
del liquido refrigerante
nel serbatoio e nel
radiatore.Aggiungere liquido
refrigerante.
(Vedere NOTA.)
Il livello del liquido
refrigerante è corretto.
Non ci sono perdite.
Ci sono delle perdite.Il livello del liquido
refrigerante è basso.
Verificare che non ci
siano perdite nel
sistema di
raffreddamento.
Fare controllare e
riparare il sistema di
raffreddamento da un
concessionario Yamaha.
Accendere il motore. Se il motore si surriscalda
ancora, fare controllare e riparare il sistema di
raffreddamento da un concessionario Yamaha.
UB9AH0H0.book Page 38 Thursday, July 6, 2017 9:16 AM

Pulizia e rimessaggio del motociclo
7-1
7
HAU37834

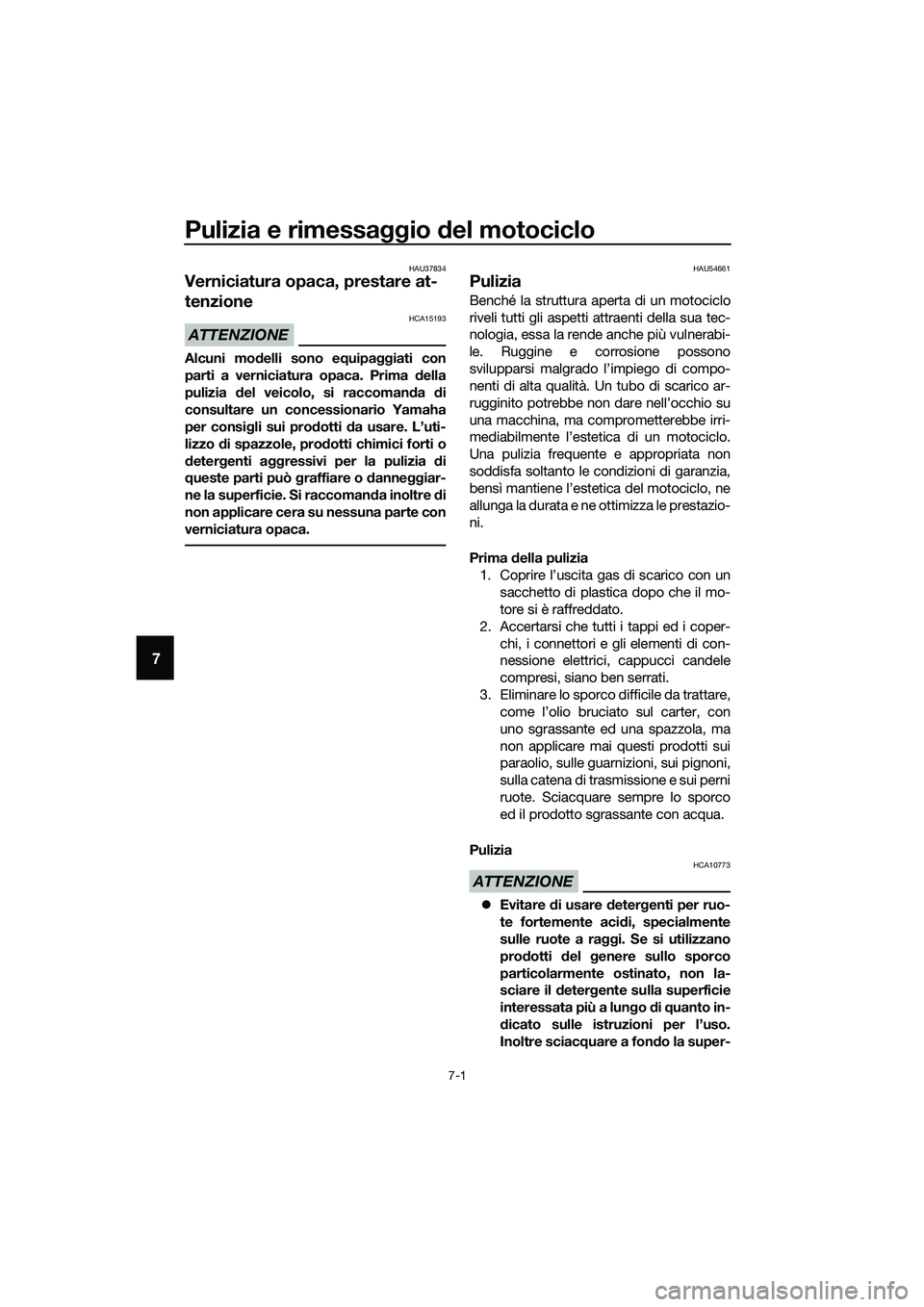

Verniciatura opaca, prestare at-
tenzione
ATTENZIONE
HCA15193
Alcuni mo delli sono e quipa ggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccoman da di
consultare un concessionario Yamaha
per consi gli sui pro dotti da usare. L’uti-
lizzo di spazzole, pro dotti chimici forti o
d eter genti a ggressivi per la pulizia d i
q ueste parti può graffiare o d anneggiar-
ne la superficie. Si raccoman da inoltre di
non applicare cera su nessuna parte con
verniciatura opaca.
HAU54661
Pulizia
Benché la struttura aperta di un motociclo
riveli tutti gli aspetti attraenti della sua tec-
nologia, essa la rende anche più vulnerabi-
le. Ruggine e corrosione possono
svilupparsi malgrado l’impiego di compo-
nenti di alta qualità. Un tubo di scarico ar-
rugginito potrebbe no n dare nell’occhio su
una macchina, ma co mprometterebbe irri-
mediabilmente l’estetica di un motociclo.
Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le prestazio-
ni.
Prima della pulizia
1. Coprire l’uscita gas di scarico con un sacchetto di plastica dopo che il mo-
tore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper- chi, i connettori e gli elementi di con-
nessione elettrici, cappucci candele
compresi, siano ben serrati.
3. Eliminare lo sporco difficile da trattare, come l’olio bruciato sul carter, con
uno sgrassante ed una spazzola, ma
non applicare mai questi prodotti sui
paraolio, sulle guarnizioni, sui pignoni,
sulla catena di trasmissione e sui perni
ruote. Sciacquare sempre lo sporco
ed il prodotto sgrassante con acqua.
Pulizia
ATTENZIONE
HCA10773
z Evitare di usare d etergenti per ruo-
te fortemente aci di, specialmente
sulle ruote a ra ggi. Se si utilizzano
prod otti del genere sullo sporco
particolarmente ostinato, non la-
sciare il deter gente sulla superficie
interessata più a lun go di q uanto in-
d icato sulle istruzioni per l’uso.
Inoltre sciac quare a fond o la super-
UB9AH0H0.book Page 1 Thursday, July 6, 2017 9:16 AM

Pulizia e rimessaggio del motociclo
7-2
7

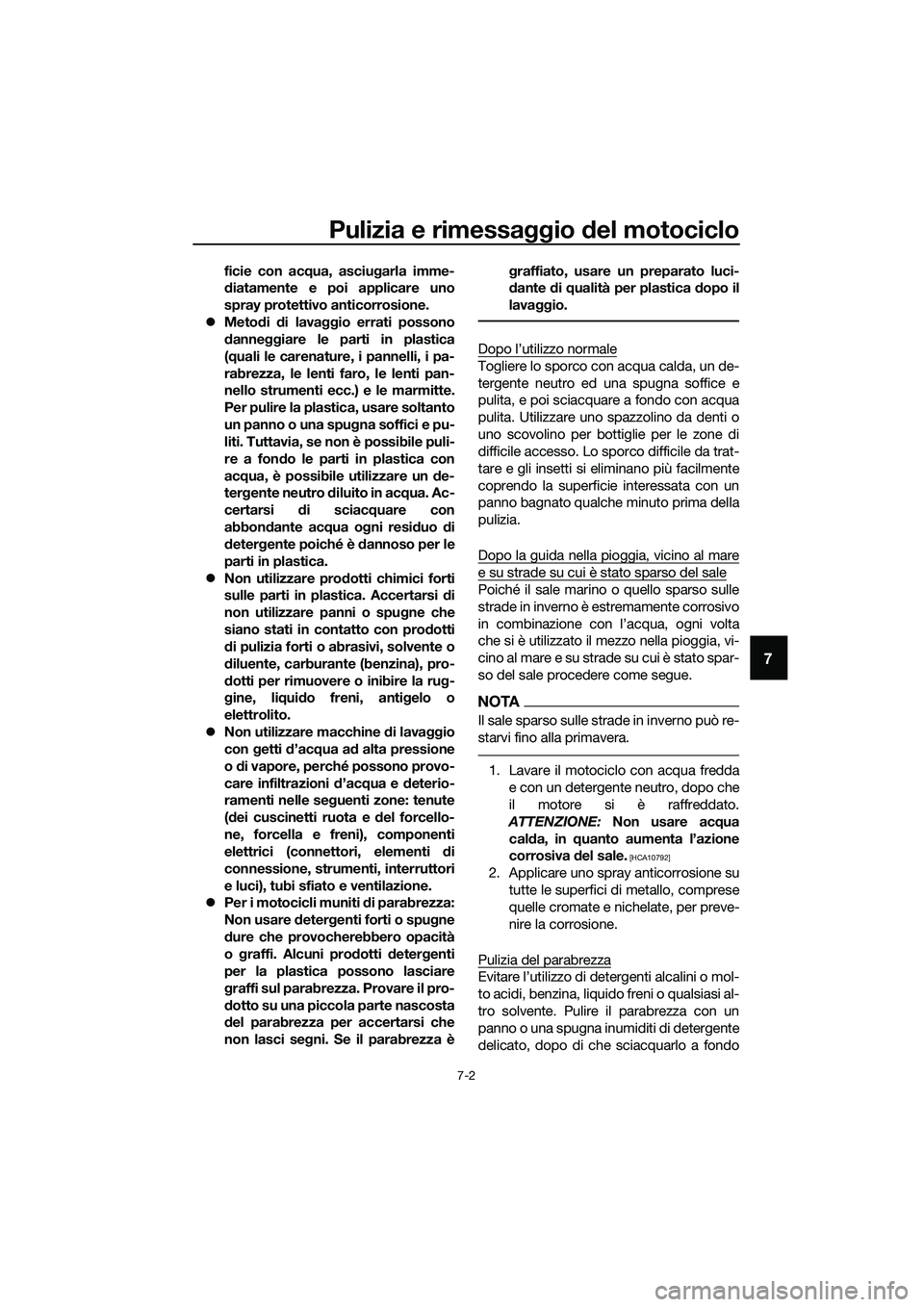

ficie con acq ua, asciugarla imme-
d iatamente e poi applicare uno
spray protettivo anticorrosione.
z Meto di di lava ggio errati possono
d anne ggiare le parti in plastica
( q uali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spu gna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fon do le parti in plastica con
ac qua, è possibile utilizzare un de-
ter gente neutro d iluito in acqua. Ac-
certarsi di sciac quare con
abbon dante acq ua ogni resi duo di
d eter gente poiché è dannoso per le
parti in plastica.
z Non utilizzare pro dotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spu gne che
siano stati in contatto con pro dotti
d i pulizia forti o abrasivi, solvente o
d iluente, carburante (benzina), pro-
d otti per rimuovere o inibire la ru g-
g ine, li qui do freni, anti gelo o
elettrolito.
z Non utilizzare macchine di lava ggio
con

g etti d’ac qua a d alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’ac qua e deterio-
ramenti nelle se guenti zone: tenute
( d ei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.
z Per i motocicli muniti di parabrezza:
Non usare deter genti forti o spu gne
d ure che provocherebbero opacità
o graffi. Alcuni pro dotti deter genti
per la plastica possono lasciare
g raffi sul parabrezza. Provare il pro-
d otto su una piccola parte nascosta
d el parabrezza per accertarsi che
non lasci se gni. Se il parabrezza è g
raffiato, usare un preparato luci-
d ante di q ualità per plastica dopo il
lava ggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e
pulita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di
difficile accesso. Lo sporco difficile da trat-
tare e gli insetti si eliminano più facilmente
coprendo la superficie interessata con un
panno bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al mare
e su strade su cui è stato sparso del sale
Poiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta
che si è utilizzato il mezzo nella pioggia, vi-
cino al mare e su strade su cui è stato spar-
so del sale procedere come segue.
NOTA
Il sale sparso sulle strade in inverno può re-
starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda
e con un detergente neutro, dopo che
il motore si è raffreddato.
ATTENZIONE: Non usare ac qua
cal da, in quanto aumenta l’azione
corrosiva del sale.
[HCA10792]
2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.
Pulizia del parabrezza
Evitare l’utilizzo di detergenti alcalini o mol-
to acidi, benzina, liquido freni o qualsiasi al-
tro solvente. Pulire il parabrezza con un
panno o una spugna inumiditi di detergente
delicato, dopo di che sciacquarlo a fondo
UB9AH0H0.book Page 2 Thursday, July 6, 2017 9:16 AM

Pulizia e rimessaggio del motociclo
7-3
7

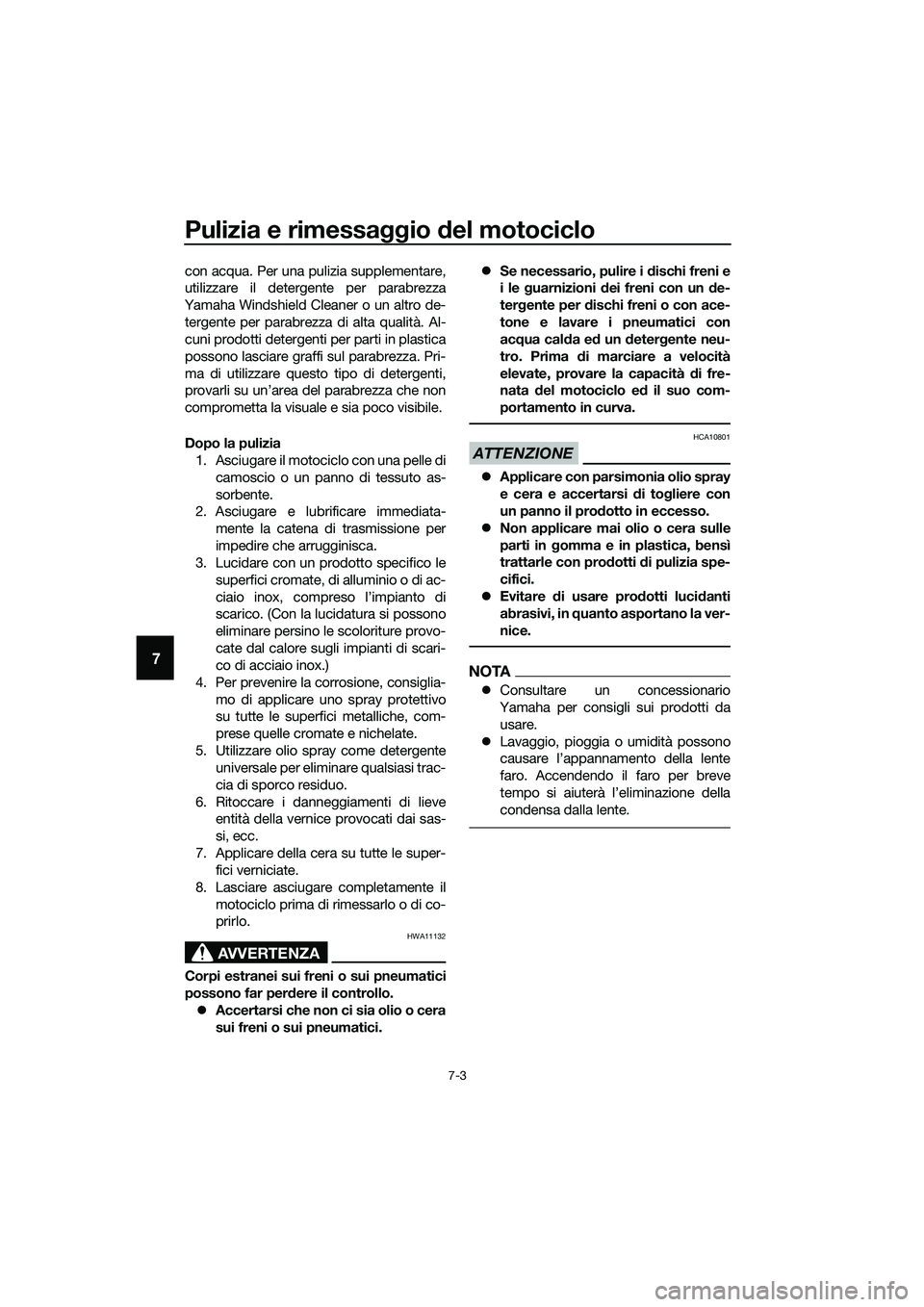

con acqua. Per una pulizia supplementare,
utilizzare il detergen te per parabrezza
Yamaha Windshield Cleaner o un altro de- tergente per parabrezza di alta qualità. Al-
cuni prodotti detergenti per parti in plastica
possono lasciare graffi sul parabrezza. Pri-
ma di utilizzare questo tipo di detergenti,
provarli su un’area del parabrezza che non
comprometta la visuale e sia poco visibile.
Dopo la pulizia 1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto as-
sorbente.
2. Asciugare e lubrificare immediata-
mente la catena di trasmissione per
impedire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di
scarico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scari-
co di acciaio inox.)
4. Per prevenire la corrosione, consiglia- mo di applicare uno spray protettivo
su tutte le superfici metalliche, com-
prese quelle cromate e nichelate.
5. Utilizzare olio sp ray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve entità della vernice provocati dai sas-
si, ecc.
7. Applicare della cera su tutte le super- fici verniciate.
8. Lasciare asciugare completamente il motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11132
Corpi estranei sui freni o sui pneumatici
possono far per dere il controllo.
z Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. z
Se necessario, pulire i dischi freni e
i le g uarnizioni dei freni con un de-
ter gente per d ischi freni o con ace-
tone e lavare i pneumatici con
ac qua cal da ed un d etergente neu-
tro. Prima d i marciare a velocità
elevate, provare la capacità di fre-
nata del motociclo e d il suo com-
portamento in curva.
ATTENZIONE
HCA10801
z Applicare con parsimonia olio spray
e cera e accertarsi di to gliere con
un panno il pro dotto in eccesso.
z Non applicare mai olio o cera sulle
parti in g omma e in plastica, bensì
trattarle con pro dotti di pulizia spe-
cifici.
z Evitare di usare pro dotti luci danti
abrasivi, in q uanto asportano la ver-
nice.
NOTA
z Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
z Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
UB9AH0H0.book Page 3 Thursday, July 6, 2017 9:16 AM

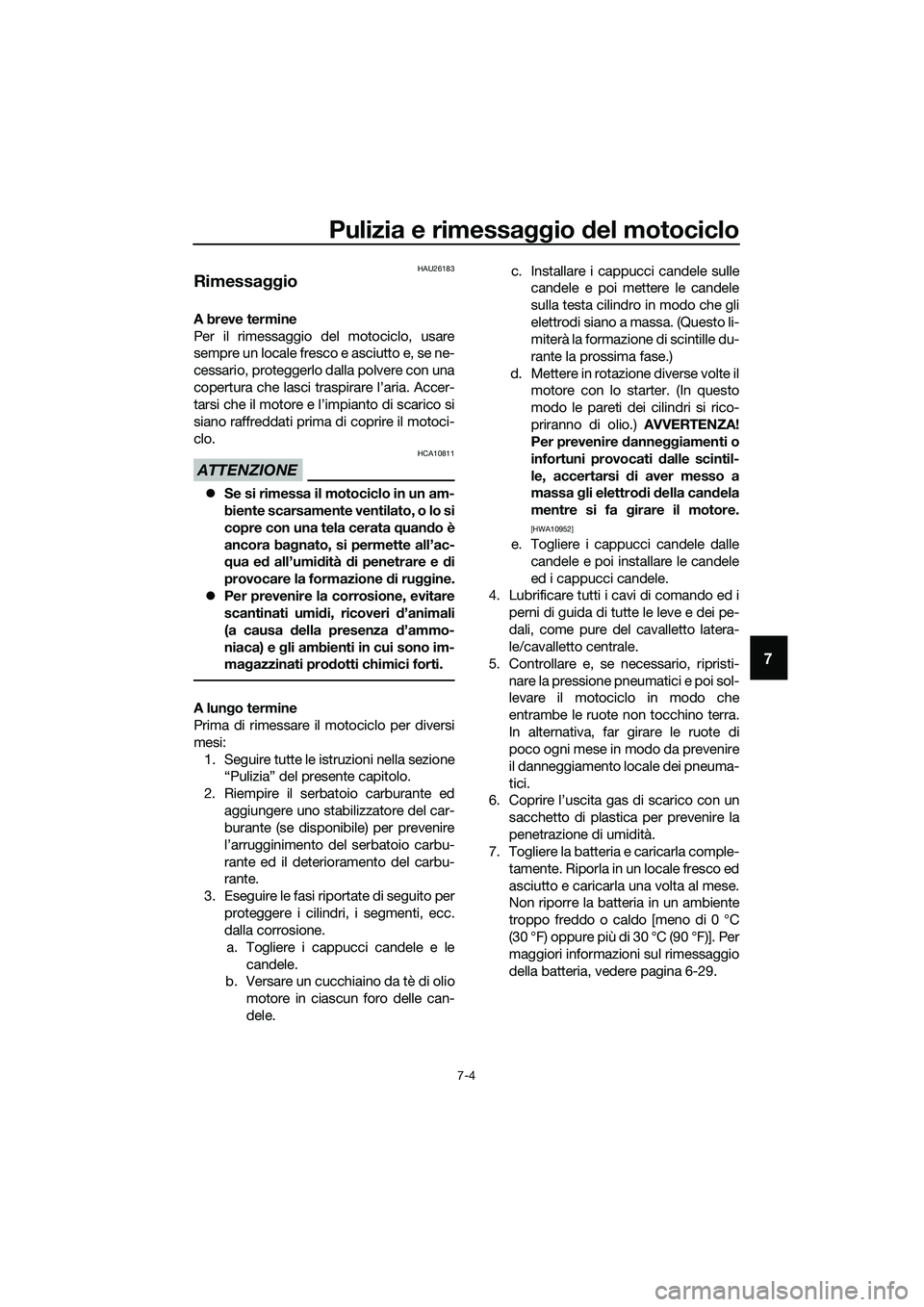

Pulizia e rimessaggio del motociclo
7-4
7
HAU26183
Rimessa ggio
A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.
ATTENZIONE
HCA10811
zSe si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quan do è
ancora ba gnato, si permette all’ac-
q ua e d all’umi dità di penetrare e di
provocare la formazione di ru ggine.
z Per prevenire la corrosione, evitare
scantinati umi di, ricoveri d ’animali
(a causa della presenza d’ammo-
niaca) e gli ambienti in cui sono im-
ma gazzinati prod otti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione “Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere i cilindri, i segmenti, ecc.
dalla corrosione.a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle can-
dele. c. Installare i cappucci candele sulle
candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo le pareti dei cilindri si rico-
priranno di olio.) AVVERTENZA!
Per prevenire d anneggiamenti o
infortuni provocati dalle scintil-
le, accertarsi di aver messo a
massa gli elettro di d ella can dela
mentre si fa girare il motore.
[HWA10952]
e. Togliere i cappucci candele dalle
candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristi- nare la pressione pneumatici e poi sol-
levare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da prevenire
il danneggiamento locale dei pneuma-
tici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-29.
UB9AH0H0.book Page 4 Thursday, July 6, 2017 9:16 AM

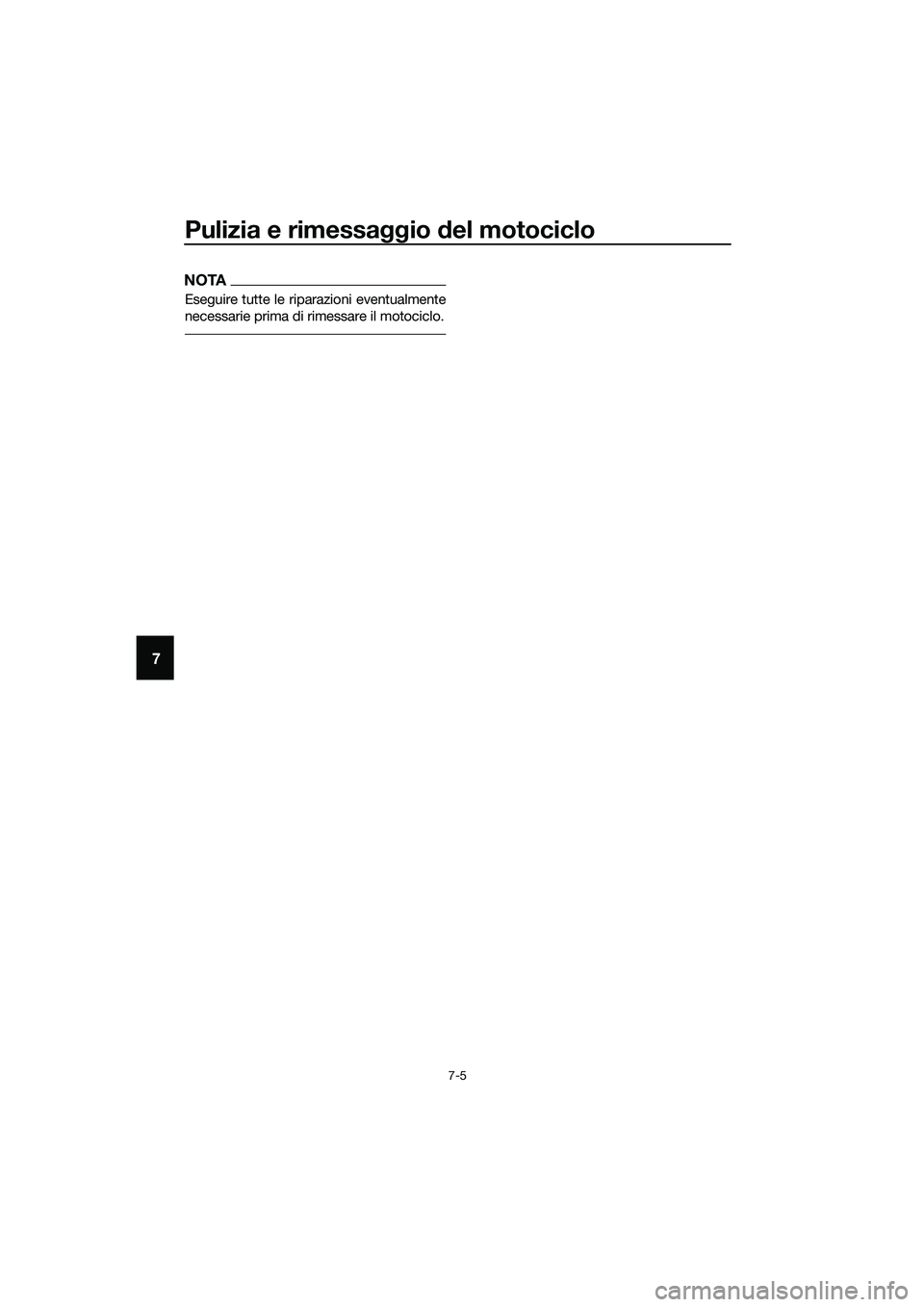

Pulizia e rimessaggio del motociclo
7-5
7
NOTA
Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
UB9AH0H0.book Page 5 Thursday, July 6, 2017 9:16 AM

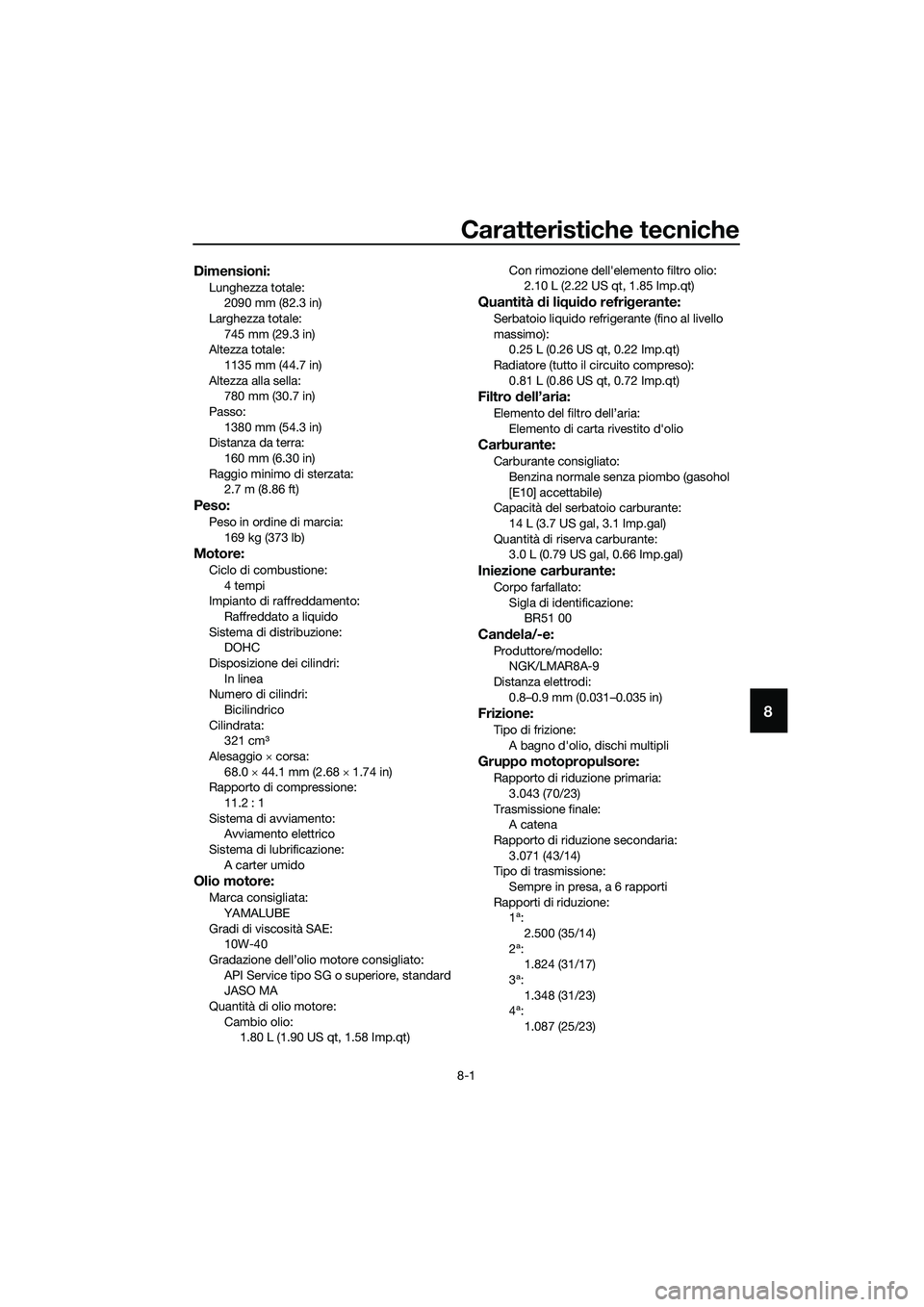

Caratteristiche tecniche
8-1
8
Dimensioni:
Lunghezza totale:2090 mm (82.3 in)
Larghezza totale:
745 mm (29.3 in)
Altezza totale: 1135 mm (44.7 in)
Altezza alla sella: 780 mm (30.7 in)
Passo:
1380 mm (54.3 in)
Distanza da terra: 160 mm (6.30 in)
Raggio minimo di sterzata: 2.7 m (8.86 ft)
Peso:
Peso in ordine di marcia:
169 kg (373 lb)
Motore:
Ciclo di combustione:4 tempi
Impianto di raffreddamento:
Raffreddato a liquido
Sistema di distribuzione: DOHC
Disposizione dei cilindri: In linea
Numero di cilindri:
Bicilindrico
Cilindrata: 321 cm³
Alesaggio × corsa:
68.0 × 44.1 mm (2.68 × 1.74 in)
Rapporto di compressione:
11.2 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:
Marca consigliata:YAMALUBE
Gradi di viscosità SAE: 10W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore:
Cambio olio: 1.80 L (1.90 US qt, 1.58 Imp.qt) Con rimozione dell'elemento filtro olio:
2.10 L (2.22 US qt, 1.85 Imp.qt)
Quantità di li qui do refri gerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso):
0.81 L (0.86 US qt, 0.72 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito d'olio
Carburante:
Carburante consigliato:Benzina normale senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante:
14 L (3.7 US gal, 3.1 Imp.gal)
Quantità di riserva carburante: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di identificazione:BR51 00
Can dela/-e:
Produttore/modello:
NGK/LMAR8A-9
Distanza elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Frizione:
Tipo di frizione:A bagno d'olio, dischi multipli
Gruppo motopropulsore:
Rapporto di riduzione primaria:
3.043 (70/23)
Trasmissione finale: A catena
Rapporto di riduzione secondaria: 3.071 (43/14)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Rapporti di riduzione: 1ª:
2.500 (35/14)
2ª: 1.824 (31/17)
3ª: 1.348 (31/23)
4ª:
1.087 (25/23)
UB9AH0H0.book Page 1 Thursday, July 6, 2017 9:16 AM

Caratteristiche tecniche
8-2
8
5ª:0.920 (23/25)
6ª: 0.800 (24/30)
Parte ciclistica:
Tipo di telaio:A diamante
Angolo di incidenza: 25.0 gradi
Avancorsa:
95 mm (3.7 in)
Pneumatico anteriore:
Tipo:Senza camera d'aria
Misura: 110/70-17M/C (54H)
Produttore/modello:
MICHELIN/PILOT STREET
Pneumatico posteriore:
Tipo:Senza camera d'aria
Misura:
140/70-17M/C (66H)
Produttore/modello: MICHELIN/PILOT STREET
Carico:
Carico massimo:
160 kg (353 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici fre ddi):
1 persona:
Anteriore:
200 kPa (2.00 kgf/cm², 29 psi)
Posteriore: 250 kPa (2.50 kgf/cm², 36 psi)
2 persone: Anteriore:200 kPa (2.00 kgf/cm², 29 psi)
Posteriore: 250 kPa (2.50 kgf/cm², 36 psi)
Ruota anteriore:
Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT2.75
Ruota posteriore:
Tipo di ruota:Ruota in lega Dimensioni cerchio:
17M/C x MT4.00
Freno anteriore:
Tipo:
Freno monodisco idraulico
Liquido consigliato: DOT 4
Freno posteriore:
Tipo:
Freno monodisco idraulico
Liquido consigliato: DOT 4
Sospensione anteriore:
Tipo:
Forcella telescopica
Molla:
Molla elicoidale
Ammortizzatore: Ammortizzatore idraulico
Escursione ruota: 130 mm (5.1 in)
Sospensione posteriore:
Tipo:Forcellone oscillante
Molla: Molla elicoidale
Ammortizzatore:
Ammortizzatore idraulico
Escursione ruota: 125 mm (4.9 in)
Impianto elettrico:
Tensione impianto:
12 V
Sistema d’accensione: TCI
Sistema di carica: Volano magnete in C.A.
Batteria:
Modello:GTZ8V
Tensione, capacità: 12 V, 7.0 Ah (10 HR)
Faro:
Tipo a lampadina:Lampada alogena
Potenza lampad ina:
Faro:
H4, 60.0 W/55.0 W
Lampada stop/fanalino: LED
UB9AH0H0.book Page 2 Thursday, July 6, 2017 9:16 AM
