Veiligheidsinformatie
1-5
1
Controleer of de brandstofkraan (in-
dien aanwezig) in de uitstand staat en
er geen brandstoflekkage is.
Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak
veroorzaken.
Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
UB6WD0D0.book Page 5 Friday, March 27, 2020 11:17 AM

Beschrijving
2-1
2
DAU63371
Aanzicht linkerzijde
12345
9
10876
1. Koelvloeistofreservoir (pagina 6-13)
2. Hoofdzekering (pagina 6-32)
3. Gereedschapsset (pagina 6-2)
4. Vergrendeling duozadel (pagina 3-17)
5. Opbergcompartiment (pagina 3-19)
6. Stelring voor veervoorspanning schokdemperunit (pagina 3-20)
7. Schakelpedaal (pagina 3-11)
8. Olieaftapplug (pagina 6-9)
9. Oliefilterpatroon (pagina 6-9)
10.Filterbus (pagina 6-9)
UB6WD0D0.book Page 1 Friday, March 27, 2020 11:17 AM

Beschrijving
2-2
2
DAU63391
Aanzicht rechterzijde
12
10 9 8 7 6345
1. Zekeringenkastje (pagina 6-32)
2. Accu (pagina 6-30)
3. Tankdop (pagina 3-14)
4. Parkeerlicht
5. Koplamp (pagina 6-34)
6. Olievuldop (pagina 6-9)
7. Kijkglas olieniveau (pagina 6-9)
8. Rempedaal (pagina 3-12)
9. Remlichtschakelaar (pagina 6-21)
10.Vloeistofreservoir achterrem (pagina 6-22)
UB6WD0D0.book Page 2 Friday, March 27, 2020 11:17 AM

Beschrijving
2-3
2
DAU63401
Bedieningen en instrumenten
12 456783
1. Koppelingshendel (pagina 3-11)
2. Schakelaargroep linkerstuurzijde (pagina 3-9)
3. Multifunctionele meter (pagina 3-3)
4. Contactslot/stuurslot (pagina 3-1)
5. Vloeistofreservoir voorrem (pagina 6-22)
6. Schakelaargroep rechterstuurzijde (pagina 3-9)
7. Gasgreep (pagina 6-16)
8. Remhendel (pagina 3-12)
UB6WD0D0.book Page 3 Friday, March 27, 2020 11:17 AM

Functies van instrumenten en bedieningselementen
3-1
3
DAU10462
Contactslot/stuurslot
Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.
DAU85040ON
Alle elektrische circuits worden voorzien
van stroom en de voertuigverlichting wordt
ingeschakeld. De motor kan worden ge-
start. De sleutel kan niet worden uitgeno-
men.
OPMERKING
Laat om ontladen van de accu te voor-
komen het contactslot niet ingescha-
keld zonder dat de motor draait.
De koplamp gaat automatisch bran-
den als de motor wordt gestart.
DAU10662OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU1068BLOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.
OPMERKING
Als het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-
en.
Om het stuur te ontgrendelen


ON
OFF
LOCK
1. Drukken.
2. Draaien.
1. Drukken.
2. Draaien.
12
12
UB6WD0D0.book Page 1 Friday, March 27, 2020 11:17 AM

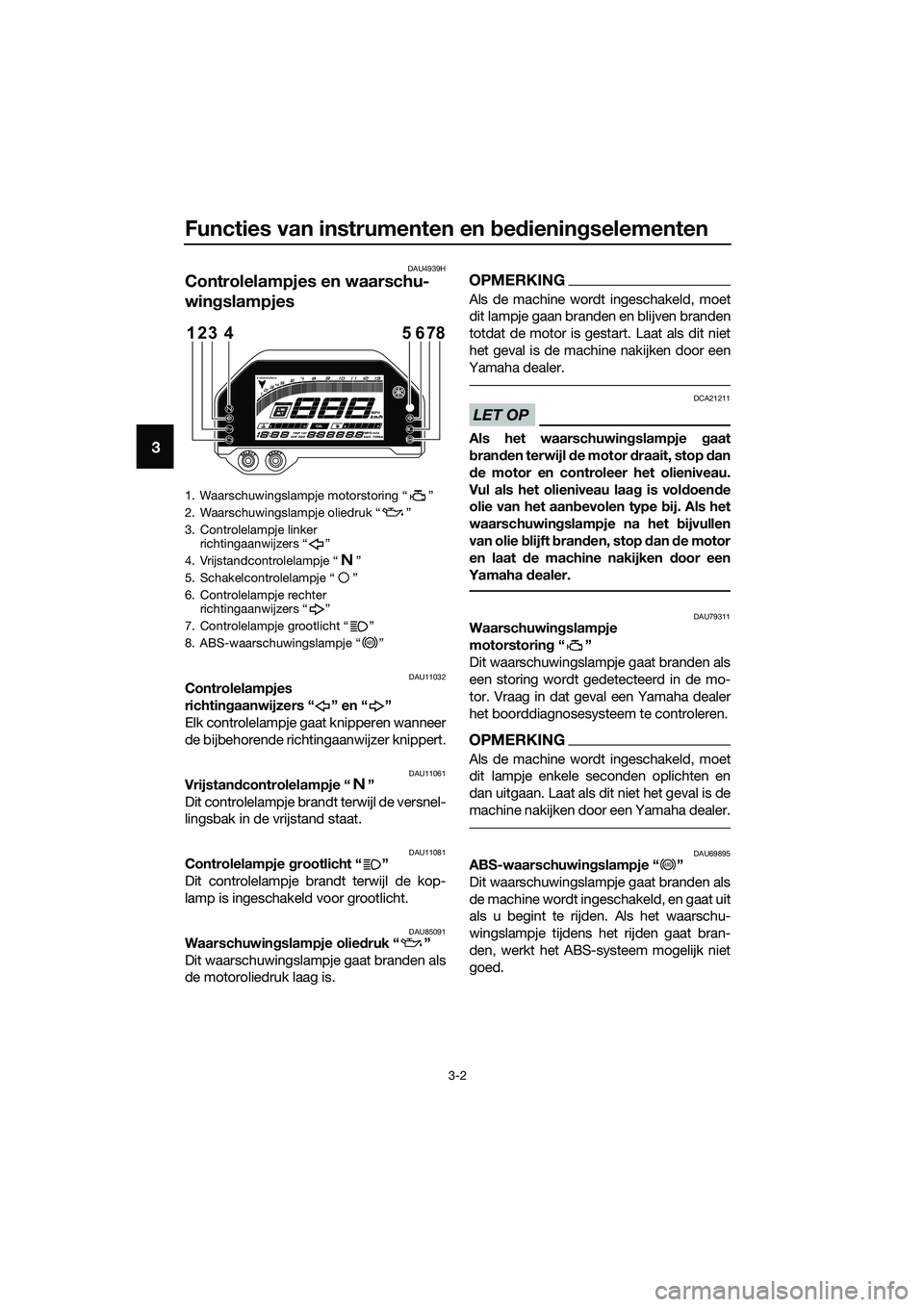

Functies van instrumenten en bedieningselementen
3-2
3
DAU4939H
Controlelampjes en waarschu-
wingslampjes
DAU11032Controlelampjes
richtingaanwijzers“” en“”
Elk controlelampje gaat knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU11061Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU85091Waarschuwingslampje oliedruk “ ”
Dit waarschuwingslampje gaat branden als
de motoroliedruk laag is.
OPMERKING
Als de machine wordt ingeschakeld, moet
dit lampje gaan branden en blijven branden
totdat de motor is gestart. Laat als dit niet
het geval is de machine nakijken door een
Yamaha dealer.
LET OP
DCA21211
Als het waarschuwingslampje gaat
branden terwijl de motor draait, stop dan
de motor en controleer het olieniveau.
Vul als het olieniveau laag is voldoende
olie van het aanbevolen type bij. Als het
waarschuwingslampje na het bijvullen
van olie blijft branden, stop dan de motor
en laat de machine nakijken door een
Yamaha dealer.
DAU79311Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje gaat branden als
een storing wordt gedetecteerd in de mo-
tor. Vraag in dat geval een Yamaha dealer
het boorddiagnosesysteem te controleren.
OPMERKING
Als de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Laat als dit niet het geval is de
machine nakijken door een Yamaha dealer.
DAU69895ABS-waarschuwingslampje “ ”
Dit waarschuwingslampje gaat branden als
de machine wordt ingeschakeld, en gaat uit
als u begint te rijden. Als het waarschu-
wingslampje tijdens het rijden gaat bran-
den, werkt het ABS-systeem mogelijk niet
goed.
1. Waarschuwingslampje motorstoring “ ”
2. Waarschuwingslampje oliedruk “ ”
3. Controlelampje linker
richtingaanwijzers “ ”
4. Vrijstandcontrolelampje “ ”
5. Schakelcontrolelampje “ ”
6. Controlelampje rechter
richtingaanwijzers “ ”
7. Controlelampje grootlicht “ ”
8. ABS-waarschuwingslampje “ ”
8
MPH
MPG mile
123 4 5 67
ABS
ABS
UB6WD0D0.book Page 2 Friday, March 27, 2020 11:17 AM

Functies van instrumenten en bedieningselementen
3-3
3
WAARSCHUWING
DWA16043
Als het ABS-waarschuwingslampje niet
uitgaat als u een snelheid van 10 km/h (6
mi/h) hebt bereikt of als het waarschu-
wingslampje tijdens het rijden gaat
branden:
Rijd extra voorzichtig om te voorko-
men dat de wielen blokkeren bij een
noodstop.
Laat de machine zo snel mogelijk
controleren door een Yamaha dea-
ler.
DAU67433Schakelcontrolelampje “ ”
Dit controlelampje gaat branden als het tijd
is om naar een hogere versnelling te scha-
kelen. De motortoerentallen waarbij het
lampje aan- of uitgaat kunnen worden aan-
gepast.
OPMERKING
Als de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.
DAU87090
Multifunctionele meter
De multifunctionele meter is ook voorzien
een regelmodus voor het schakelcontrole-
lampje.
WAARSCHUWING
DWA12423
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van de
multifunctionele meter gaat aanbren-
gen. Het aanbrengen van wijzigingen tij-
dens het rijden kan u afleiden en
vergroot het risico op een ongeval.
DAU87140De weergave-eenheden wisselen
U kunt de weergave-eenheden wisselen
tussen kilometers en mijlen. Houd om tus-
sen de weergave-eenheden te wisselen de
“SELECT”-toets ingedrukt totdat de een-
heid wordt gewijzigd.
DAU86831Snelheidsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
1. “RESET”-toets
2. “SELECT”-toets
3. Klok
4. Temperatuurmeter koelvloeistof
5. Aanduiding ingeschakelde versnelling
6. Toerenteller
7. Snelheidsmeter
8. Schakelcontrolelampje “ ”
9. Brandstofniveaumeter
10.Multifunctioneel display
MPH
MPG mile
321 458910
67
UB6WD0D0.book Page 3 Friday, March 27, 2020 11:17 AM

Functies van instrumenten en bedieningselementen
3-4
3
DAU87170Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen
het ideale bereik houden.
LET OP
DCA10032
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 12500 tpm en hoger
DAU86841Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen van “F” (vol) naar “E”
(leeg) naarmate het brandstofniveau verder
daalt. Als er ongeveer 3.0 L (0.79 US gal,
0.66 Imp.gal) brandstof in de brandstoftank
over is, gaat het laatste segment knipperen.
Vul zo snel mogelijk brandstof bij.
OPMERKING
Als er een probleem wordt gedetecteerd in
het elektrische circuit, gaan de segmenten
van de brandstofniveaumeter knipperen.
Als dit zich voordoet, vraag dan een
Yamaha dealer de machine te controleren.
DAU87290Klok
De klok maakt gebruik van een 12-uursy-
steem.
De klok instellen
1. Houd de “SELECT”-toets en de “RE-
SET”-toets ingedrukt totdat de uren-
aanduiding begint te knipperen.
2. Gebruik de “RESET”-toets om de uren
in te stellen.
3. Druk op de “SELECT”-toets en de mi-
nutenaanduiding begint te knipperen.
4. Gebruik de “RESET”-toets om de mi-
nuten in te stellen.
5. Druk op de “SELECT”-toets om de in-
stelling te bevestigen.
1. Toerenteller
2. Rode zone toerenteller
1. Brandstofniveaumeter
MPH
MPG mile
12
MPH
MPG mile
1
1. Klok
MPH
MPG mile
1
UB6WD0D0.book Page 4 Friday, March 27, 2020 11:17 AM

Functies van instrumenten en bedieningselementen
3-5
3
DAU87350Temperatuurmeter koelvloeistof
Deze meter geeft de temperatuur aan van
de koelvloeistof, en daarmee de toestand
van de motor. De segmenten verschijnen
van “C” (koud) naar “H” (warm) naarmate
de motortemperatuur toeneemt. Als het
segment voor warm begint te knipperen,
stop de motor dan zo snel mogelijk en laat
deze afkoelen. (Zie pagina 6-38.)
DAU87400Aanduiding ingeschakelde versnelling
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door “ ” en door het vrij-
standcontrolelampje.
DAU87580Multifunctioneel display
Het multifunctionele display toont de vol-
gende voorzieningen:
een kilometerteller (ODO)
twee rittellers (TRIP 1 en TRIP 2)
een brandstofreserve-ritteller (TRIP F)
een ritteller olieverversing (OIL TRIP)
een indicator olieverversing
een weergave van het huidige brand-
stofverbruik (km/L, L/100 km of MPG)
een weergave van het gemiddelde
brandstofverbruik (AVE_ _._ km/L,
AVE_ _._ L/100 km of AVE_ _._ MPG)
Druk op de “SELECT”-toets om de weerga-
ve te wisselen in de onderstaande volgor-
de:
ODO → TRIP 1 → TRIP 2 → TRIP F →
km/L, L/100 km of MPG → AVE_ _._ km/L,
AVE_ _._ L/100 km of AVE_ _._ MPG → OIL
TRIP → ODO
OPMERKING
De brandstofreserve-ritteller wordt alleen
weergegeven wanneer het brandstofniveau
laag is.
DAU86890Kilometerteller
De kilometerteller toont de totale afstand
die door de machine is afgelegd.
1. Temperatuurmeter koelvloeistof
1. Vrijstandcontrolelampje “ ”
2. Aanduiding ingeschakelde versnelling
MPH
MPG mile
1
MPH
MPG mile
12
1. Multifunctioneel display
MPH
MPG mile
1
UB6WD0D0.book Page 5 Friday, March 27, 2020 11:17 AM

Functies van instrumenten en bedieningselementen
3-6
3
OPMERKING
De kilometerteller wordt vergrendeld bij
999999 en kan niet worden teruggesteld.
DAU88050Rittellers
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.
Stel om een ritteller terug te stellen het dis-
play in op de betreffende ritteller en houd
dan de “RESET”-toets ingedrukt totdat de
teller is teruggesteld.
OPMERKING
De rittellers worden teruggesteld en blijven
tellen nadat 9999.9 is bereikt.
DAU87600Ritteller brandstofreserve
Als het laatste segment van de brandstofni-
veaumeter begint te knipperen, wisselt de
weergave automatisch naar de brandstof-
reserve-ritteller “TRIP F” en wordt de afge-
legde afstand vanaf dat punt aangegeven.
Houd om de brandstofreserve-ritteller te-
rug te stellen de “RESET”-toets ingedrukt
totdat de teller is teruggesteld.
OPMERKING
Als u de brandstofreserve-ritteller niet
handmatig terugstelt, wordt deze automa-
tisch teruggesteld en verdwijnt deze van
het display zodra u na het tanken 5 km (3
mi) hebt gereden.
DAU87680Ritteller olieverversing
Deze ritteller toont de afgelegde afstand
sinds de motorolie voor het laatst werd ver-
verst. De indicator olieverversing “OIL”
knippert zodra de eerste 1000 km (600 mi)
zijn afgelegd en daarna na 4000 km (2500
mi). Vervolgens gaat de indicator om de
5000 km (3000 mi) knipperen.
Selecteer om de ritteller olieverversing en
indicator olieverversing terug te stellen de
ritteller olieverversing en houd dan de “RE-
SET”-toets ingedrukt totdat “OIL” en de rit-
teller beginnen te knipperen. Houd terwijl
“OIL” en de ritteller knipperen de “RESET”-
toets ingedrukt totdat de ritteller is terugge-
steld.
OPMERKING
Nadat de motorolie is ververst, moeten de
ritteller olieverversing en de indicator olie-
verversing worden teruggesteld. Anders zal
de indicator olieverversing niet op het juiste
moment gaan branden.
1.
2. Ritteller olieverversing
MPH
21
UB6WD0D0.book Page 6 Friday, March 27, 2020 11:17 AM
